Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

14 mars 2024

Ort

Göteborg, Västra Götalands län

Fastsäkring av produkt

Säkerhetsavstånd

Mittklämmor

+ 5

86% godkända

14% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SVEA SOLAR: Power Shifter 6-10kW

Batteri

SVEA SOLAR: Power Saver 5-15kW

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Smartmätare (5)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Longi: LR5-54HPB (18)Undercentral (8)Varselmärkning (4)Växelriktare (38)

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Kund saknar genomgång utav anläggningen.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Batteri

Anmärkningar

4/14

2.1 Avstånd till växelriktare

Överenskommelse

Batteriet är placerat för långt från växelriktaren.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

2.2 Batterikåpor

Inte godkänd

Kåpor till batteriet är inte fastsäkrade. Kåpan ej åtskruvad.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 98

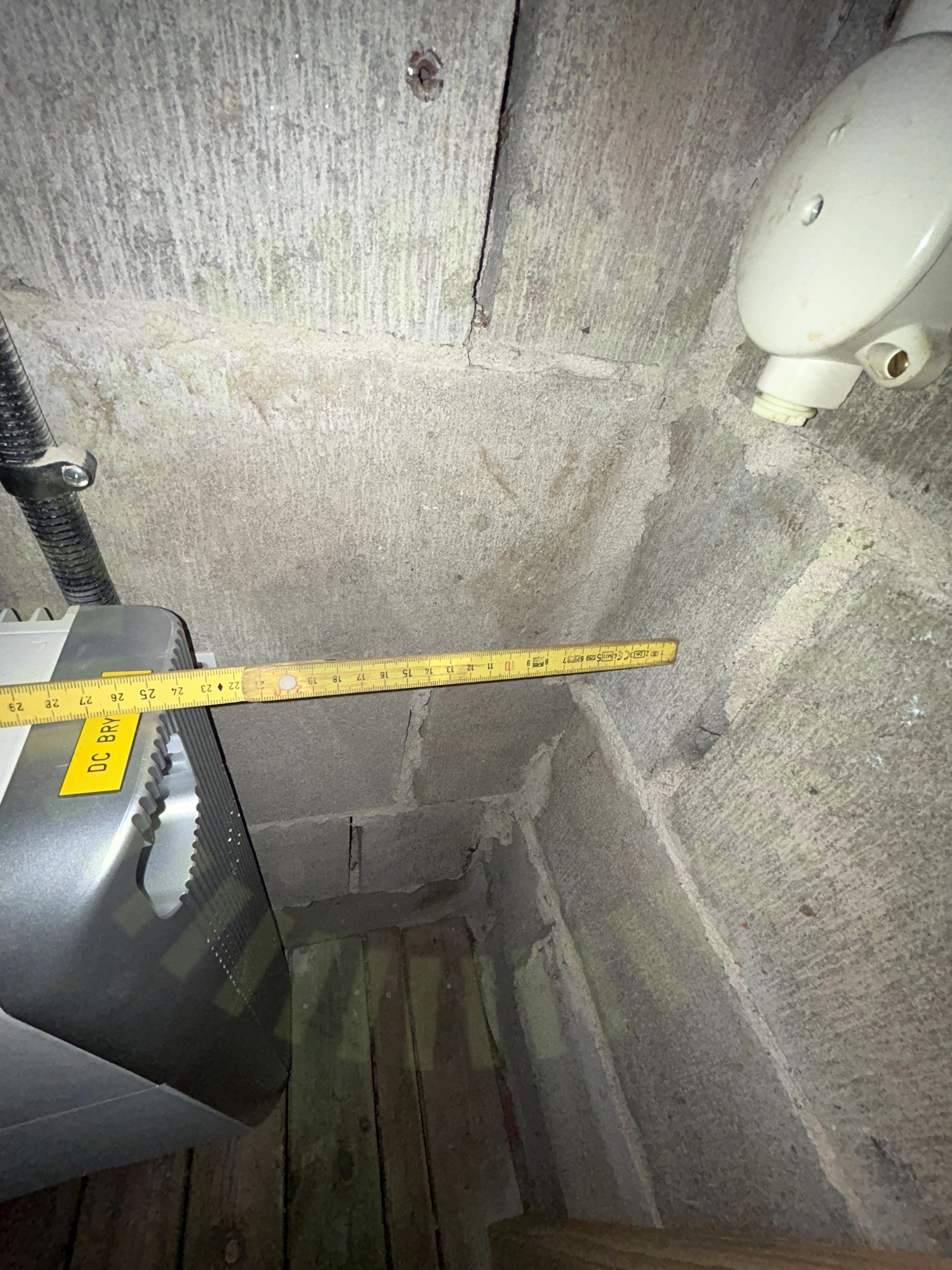

2.3 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

2.4 Fastsäkring av produkt

Inte godkänd

Använd skruv vid fastsäkring i väggen är ej lämplig. Skruvens skalle är för liten i förhållande till fästets hålbild.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 77

Godkända kontrollpunkter

10/14

Batteri PE

DC anslutning

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/25

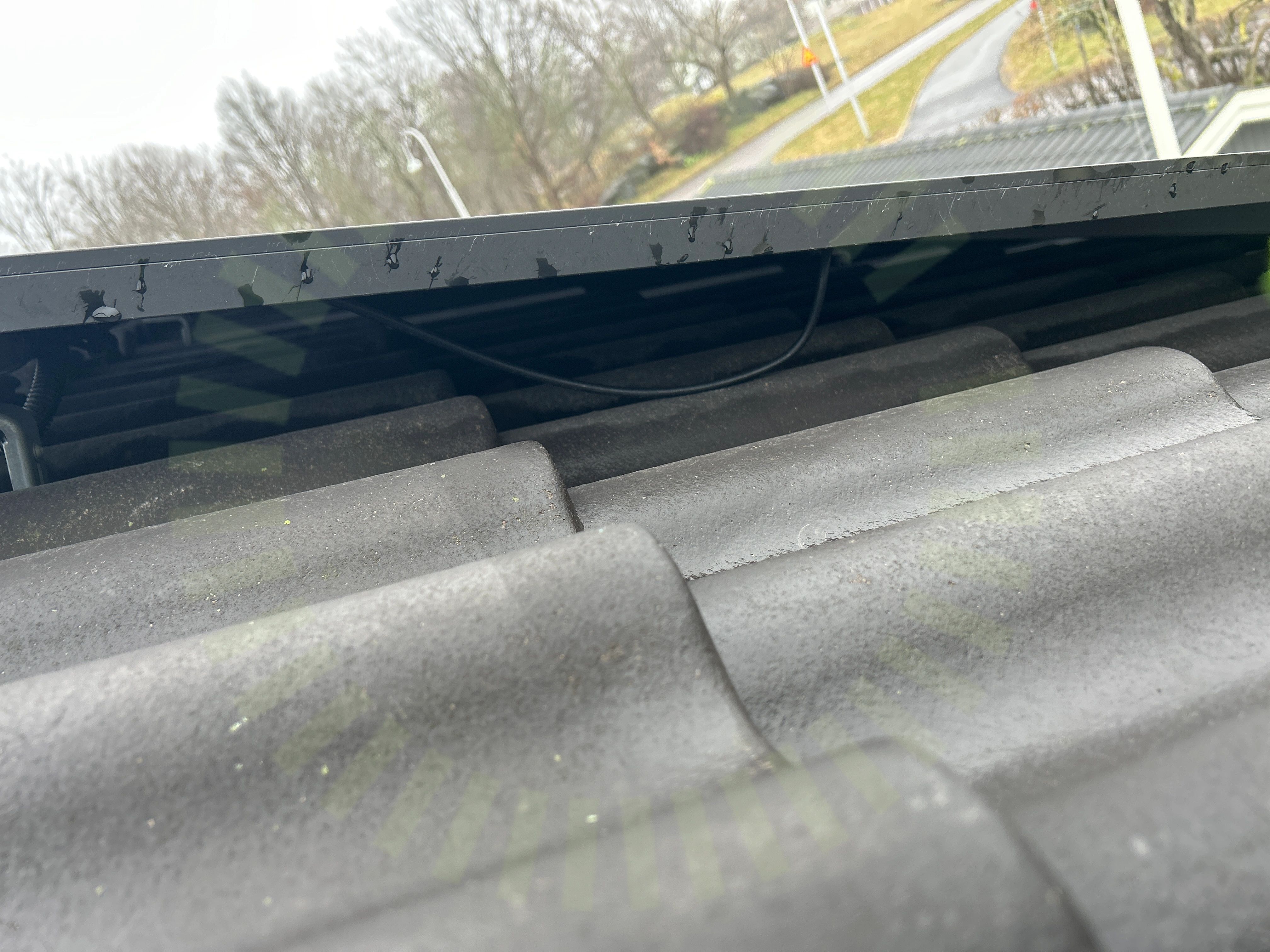

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

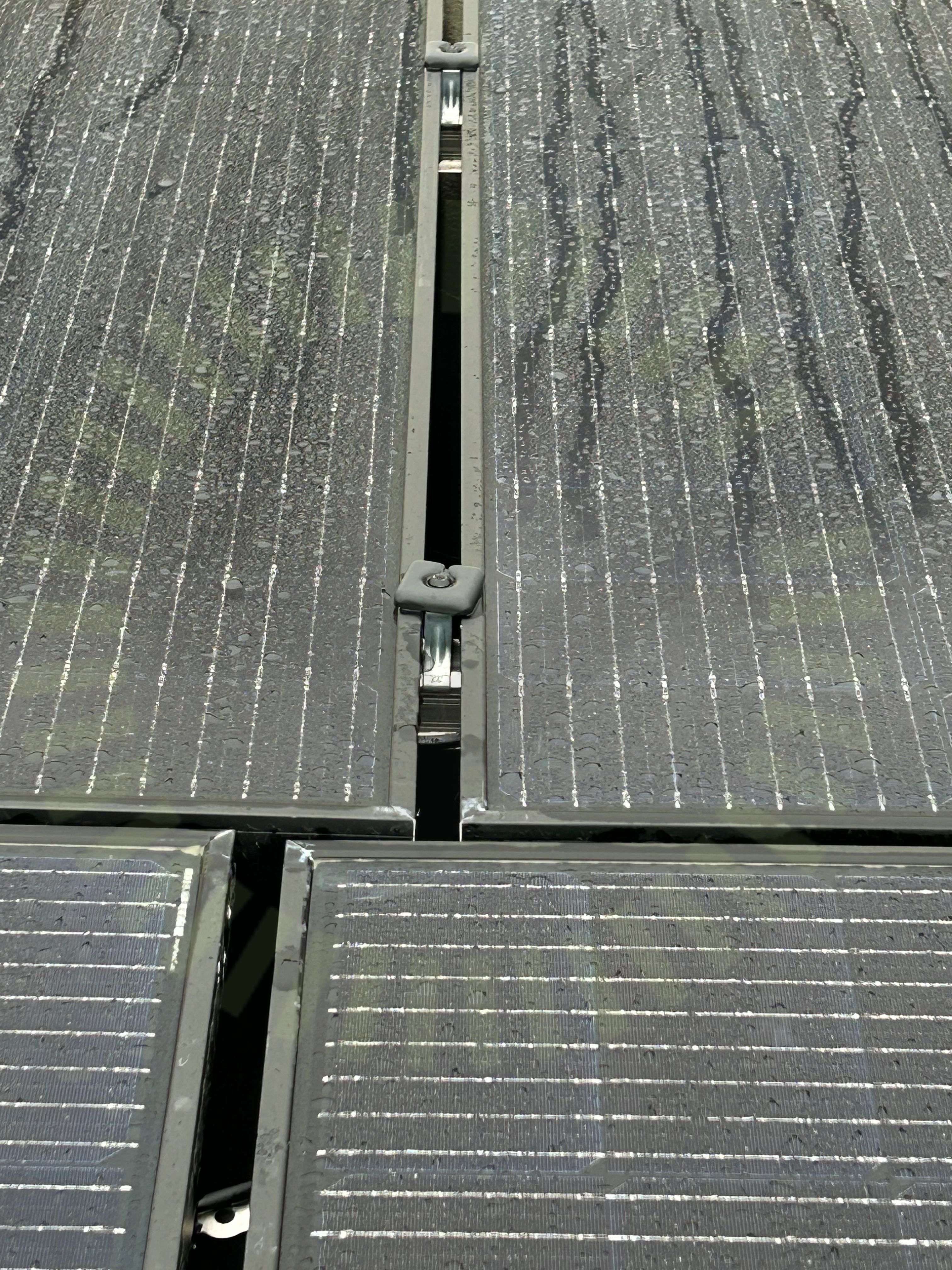

4.2 Mittklämmor

Inte godkänd

Mittfästen är inte korrekt monterade.

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära hängränna samt taknock.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

4.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/25

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/18

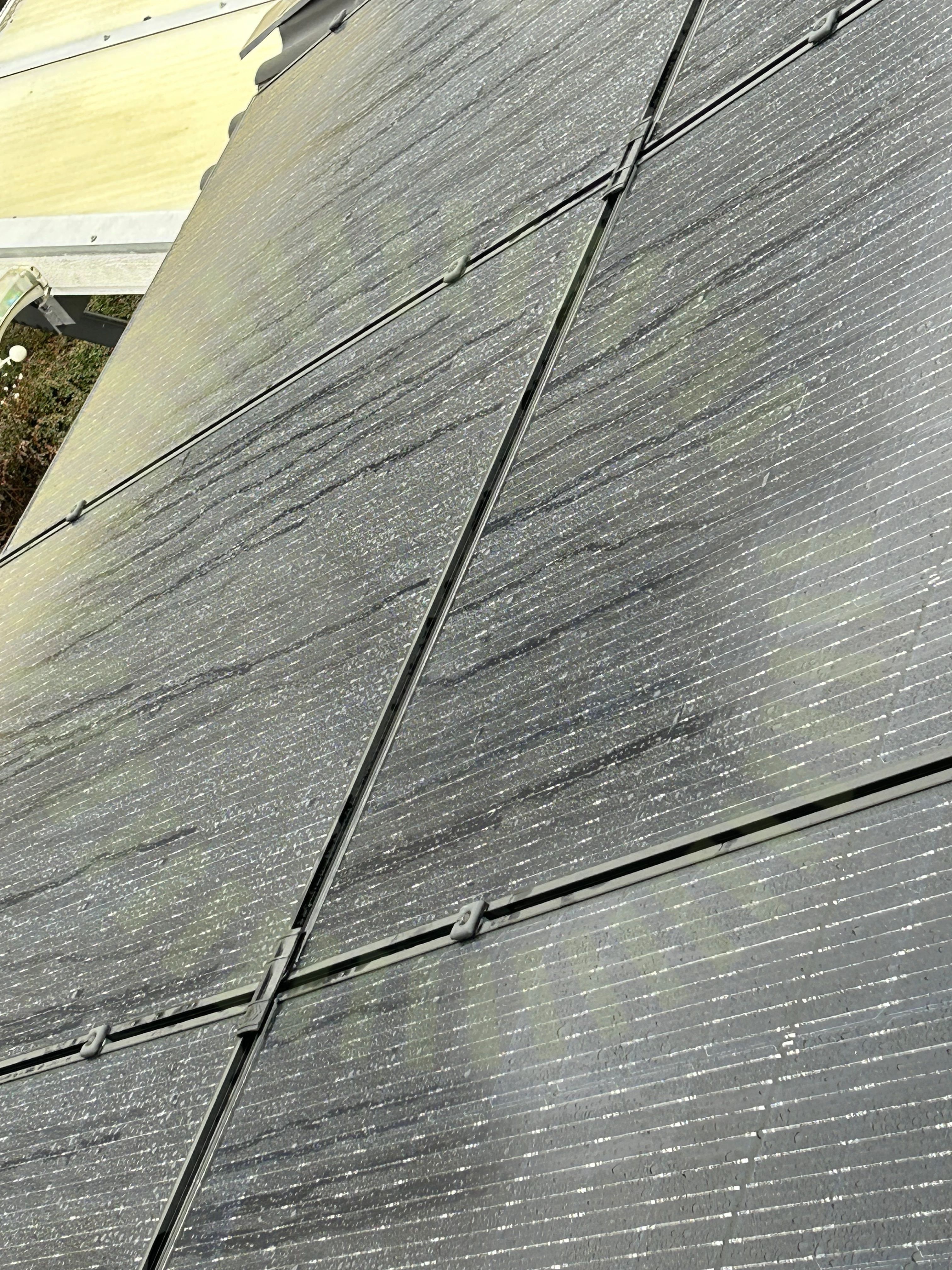

5.1 Panelramar separerade

Inte godkänd

Föremål mellan panelramar. Detta förhindrar paneler att expandera vid värme.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

5.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Då mittklämmor inte är rätt installerade får dem heller inte korrekt överlapp på panelramen.

Installation Manual for LONGi Solar PV Modules V18, Sida 13

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Undercentral

Godkända kontrollpunkter

5/5

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

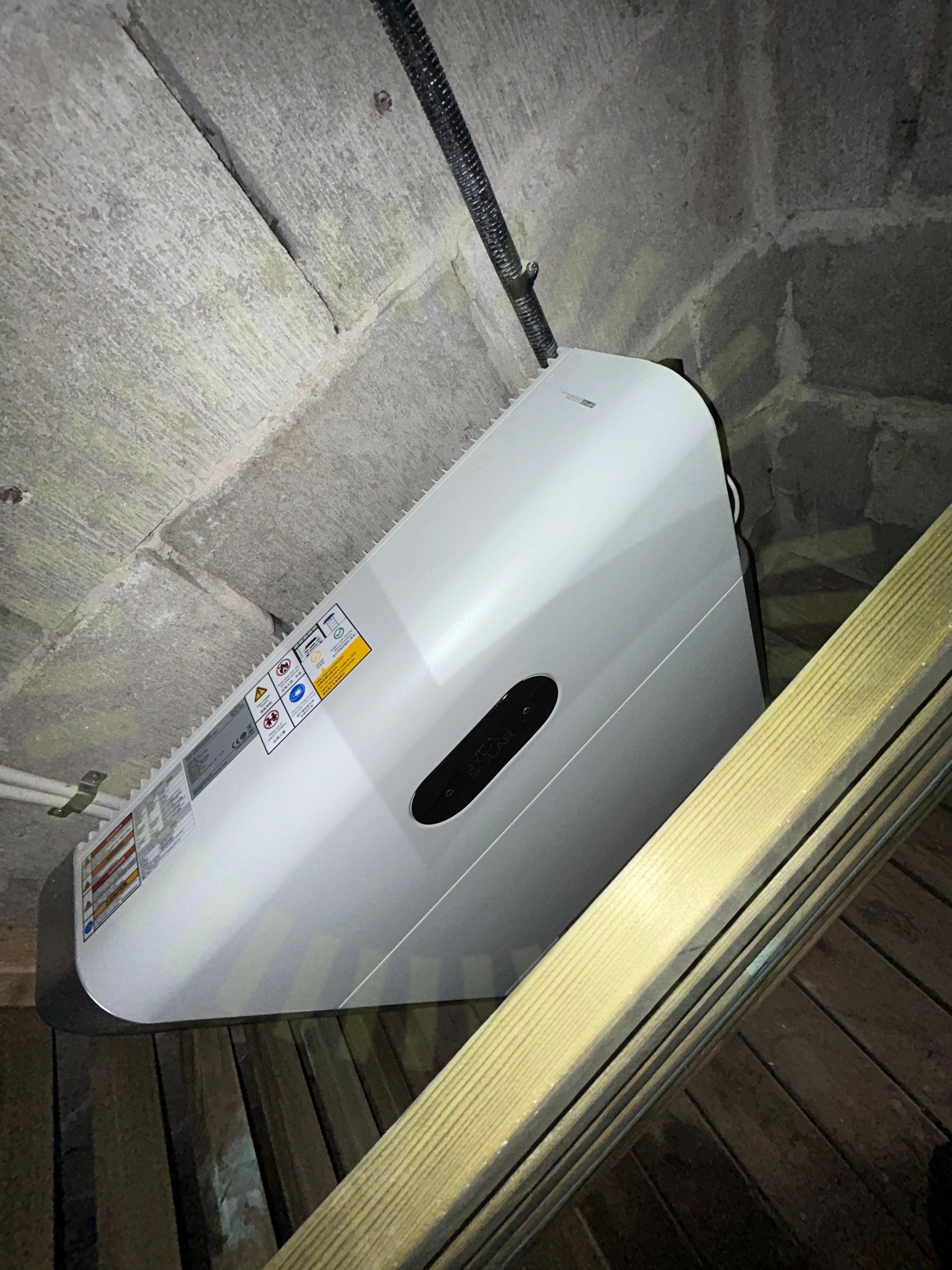

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteriet.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

37/38

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Strängdesign
