Besiktningsrapport

9.1

Installation av

Sesol

Datum

16 oktober 2023

Ort

Jönköping, Jönköpings län

Kabeluppfästning

Råspontsinfästning

Underliggande takpanna

+ 5

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Säkerhetsbrytare AC (8)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Råspont (26)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Enligt avtal skall kunden få en laddbox med lastbalansering men har endast fått laddbox, ej lastbalansering.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

15/17

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/22

5.1 Skador

Inte godkänd

Skador noterade på taket runt installationen.

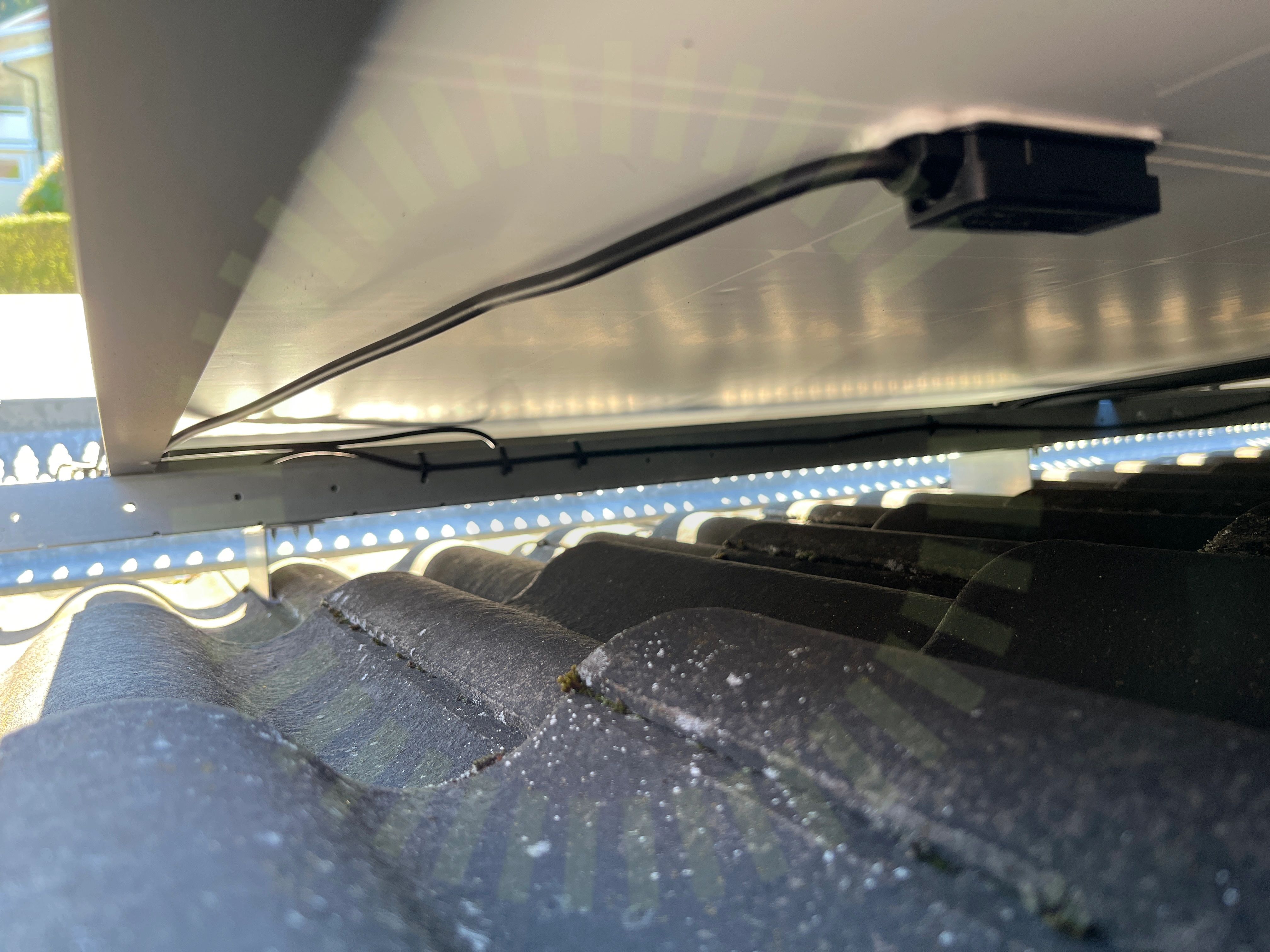

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

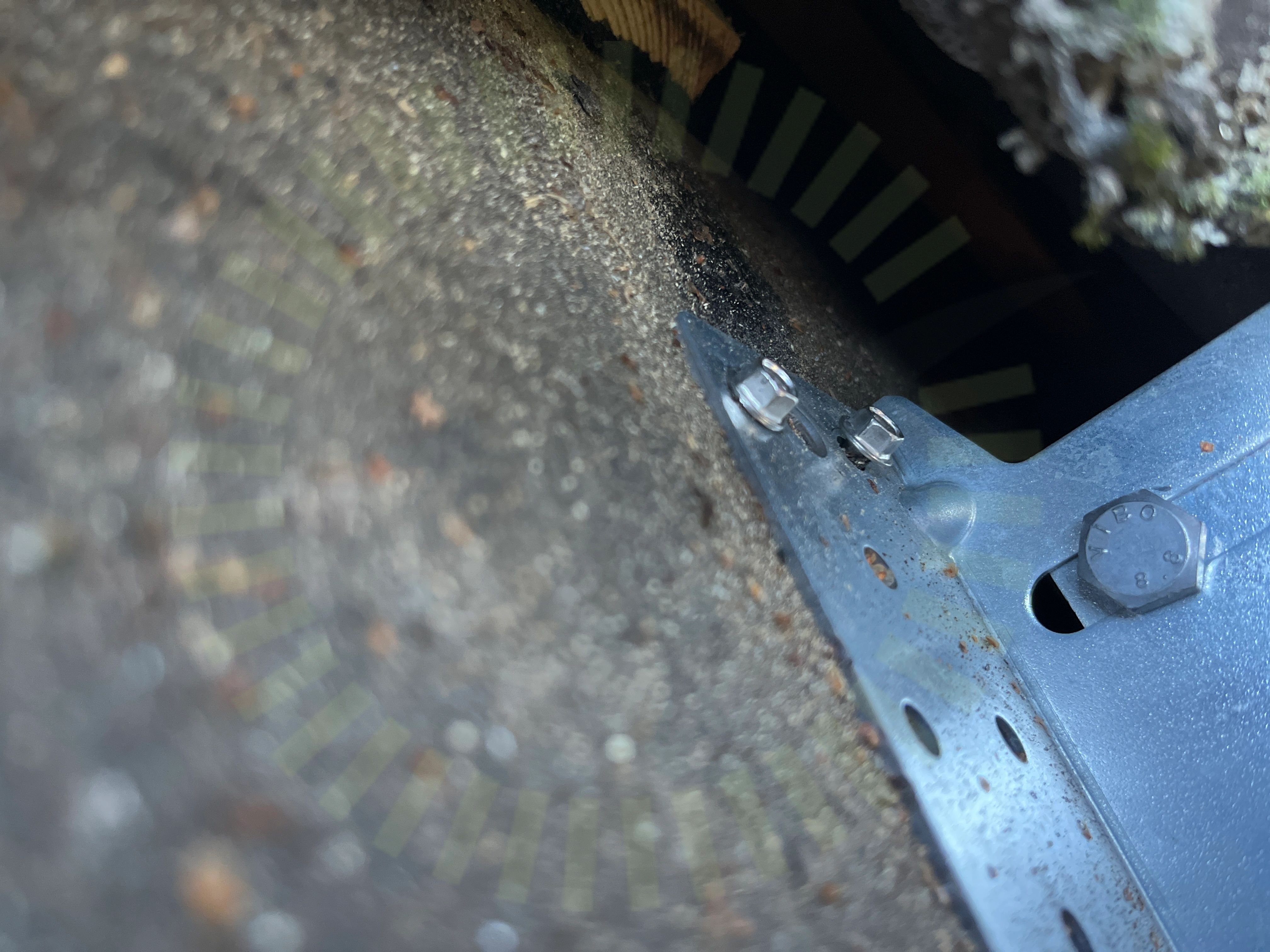

5.3 Råspontsinfästning

Inte godkänd

Skruven är inte iskruvad ordentligt.

MA5104. Sid 1 (1) | Version 4 - 221101

5.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

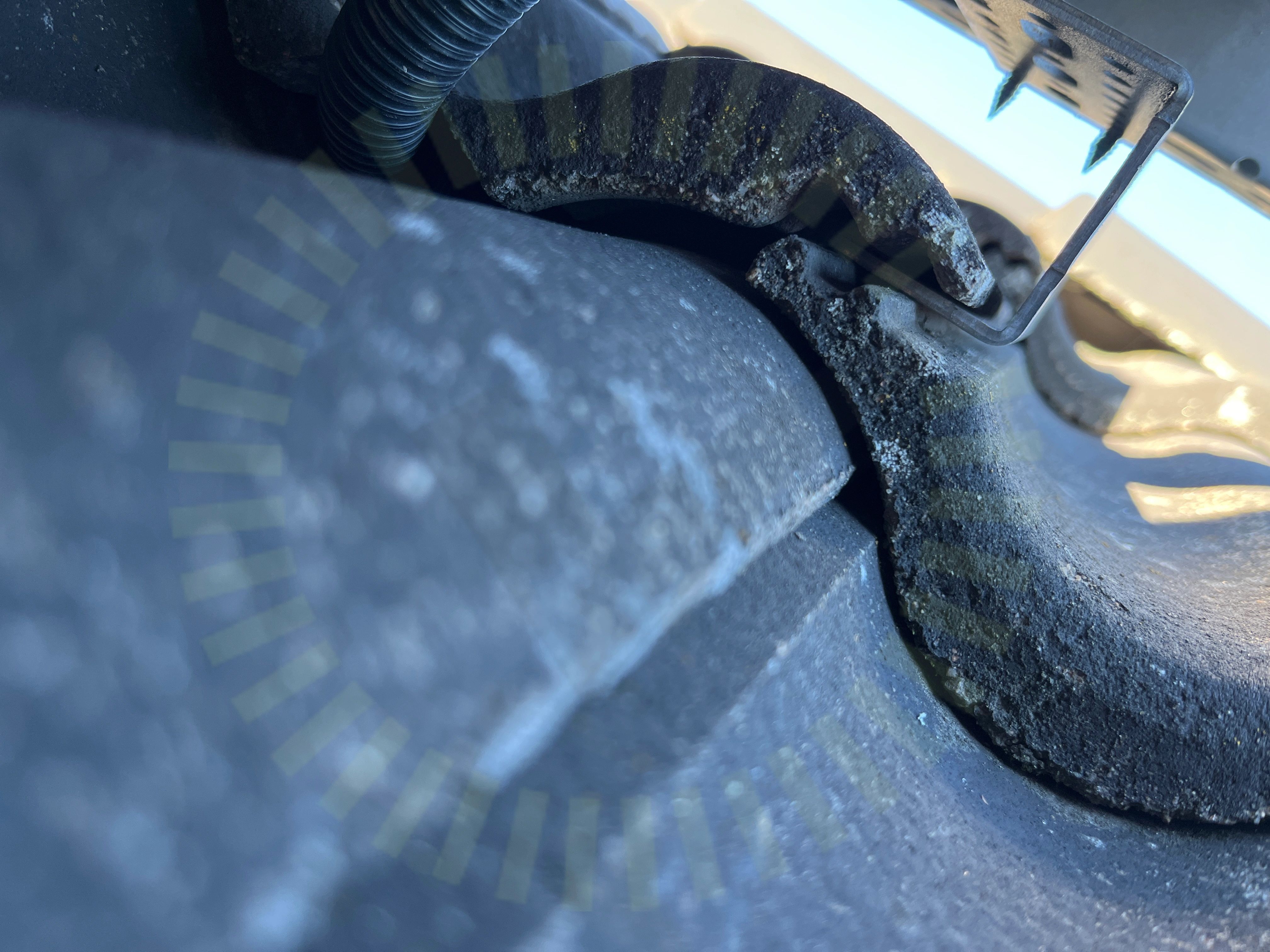

5.5 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Undercentral

Anmärkningar

1/7

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på säkerhetsbrytare. Se referens.

SEK 457, Sida 42

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/36

8.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

8.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

Godkända kontrollpunkter

34/36

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
