Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

19 oktober 2023

Ort

Bara, Skåne län

Avstånd

DC kabel förläggning

Skenornas överhäng

+ 7

90% godkända

10% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (12)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Risen: RSM40-8 (17)Undercentral (9)Varselmärkning (10)Växelriktare (73)

Allmänt

Anmärkningar

2/4

1.1 Avtal

Kundkommentar

Enligt dialog mellan säljare och kund så var optimerare ett alternativ för kund. Detta var något som ej monterades.

Avtal

1.2 Spikar i produktionen

Rekommendation

I samtal med kund och en överblick på produktionen anses det vara felaktigt. Kollar vi på diagrammet som medföljer protokollet ser vi hur det spikar upp och sen rakt ner, och upp igen. Detta har förekommit generellt när vi kollar genom produktionen sedan start. Kund behöver en förklaring, ev åtgärd på detta.

Godkända kontrollpunkter

2/4

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/11

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Godkända kontrollpunkter

10/11

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25

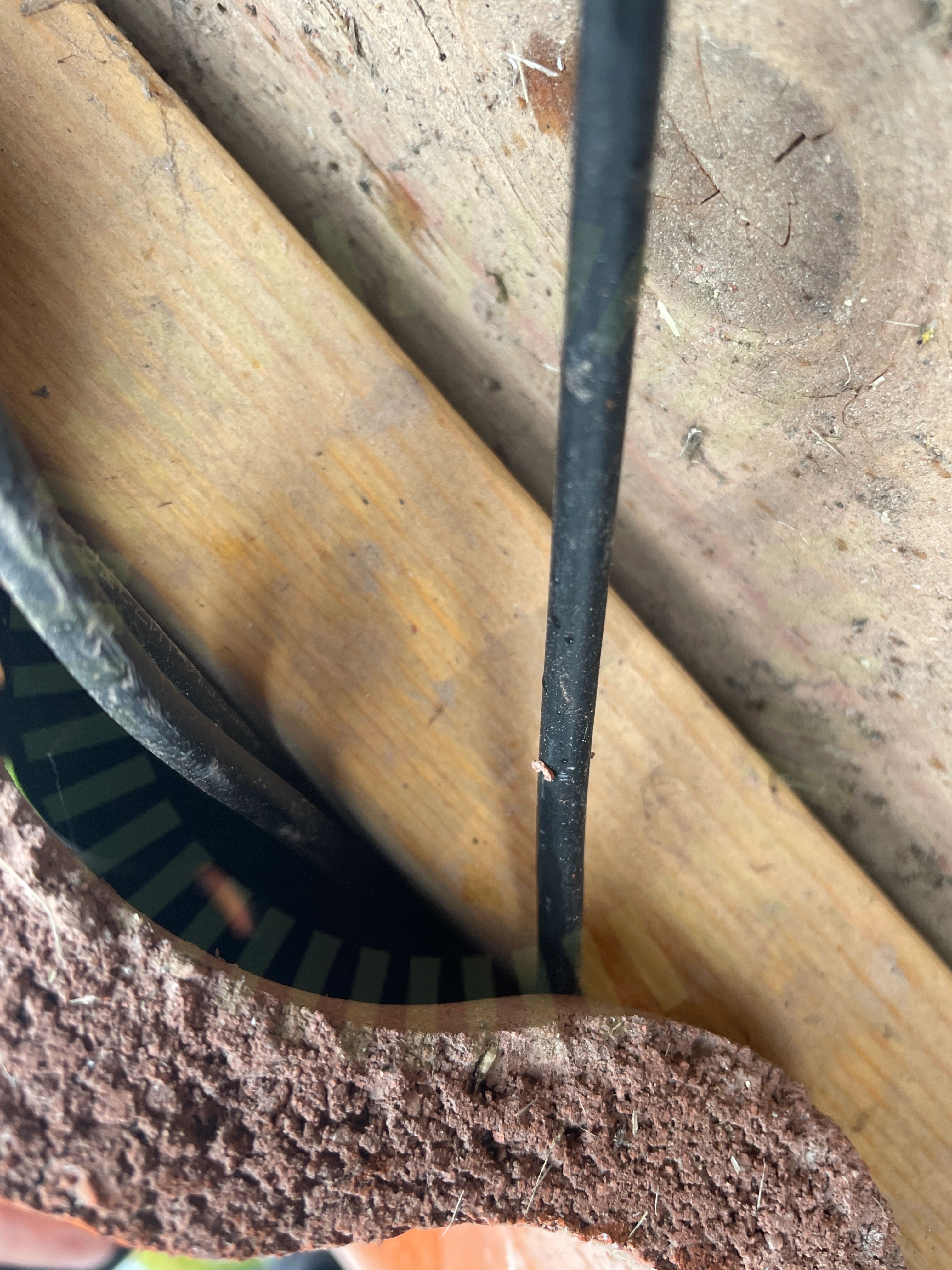

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämt.

3.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför. Detta förekommer på flertalet ställen under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer på flera ställen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

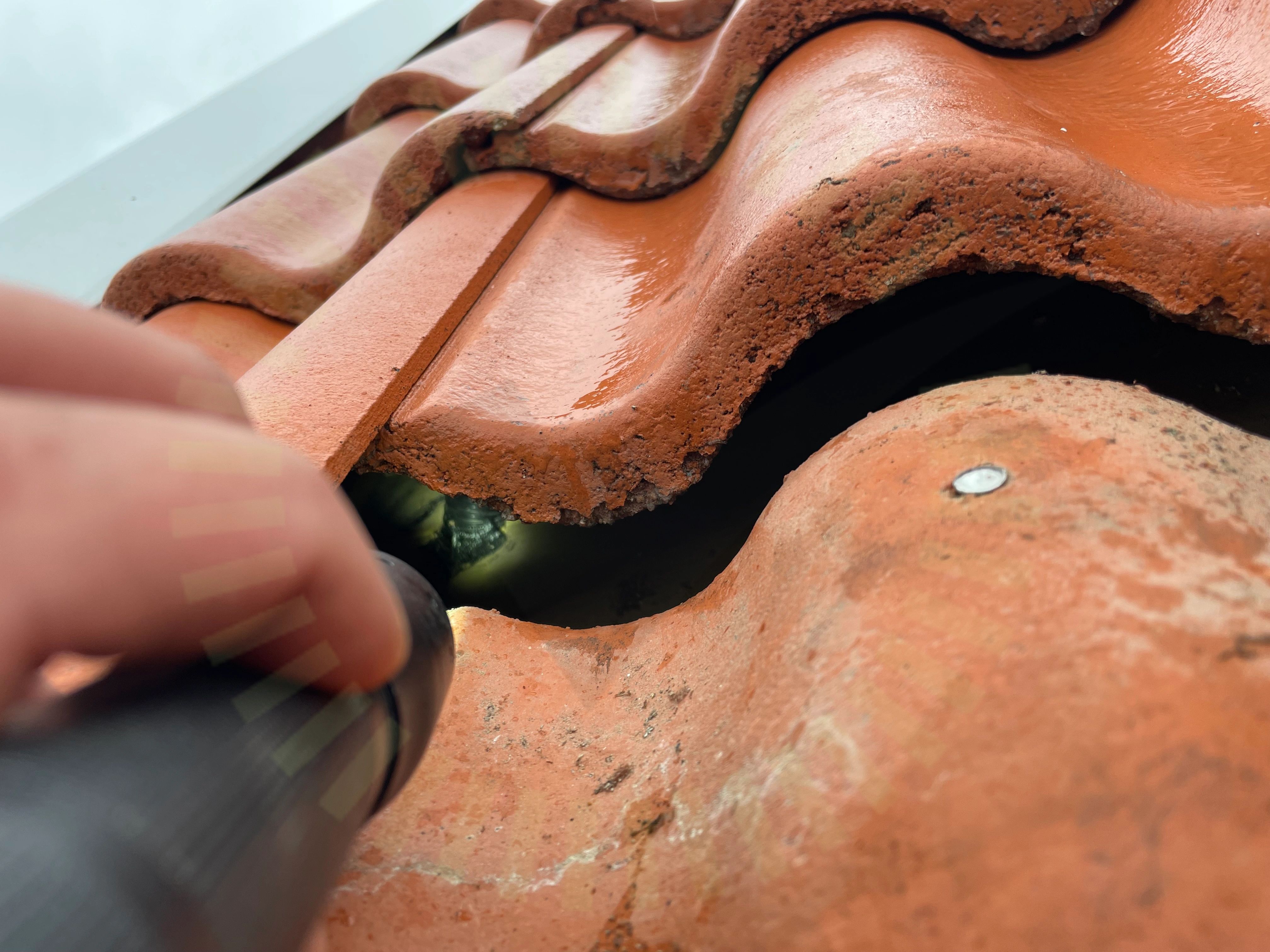

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

21/25

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

3/17

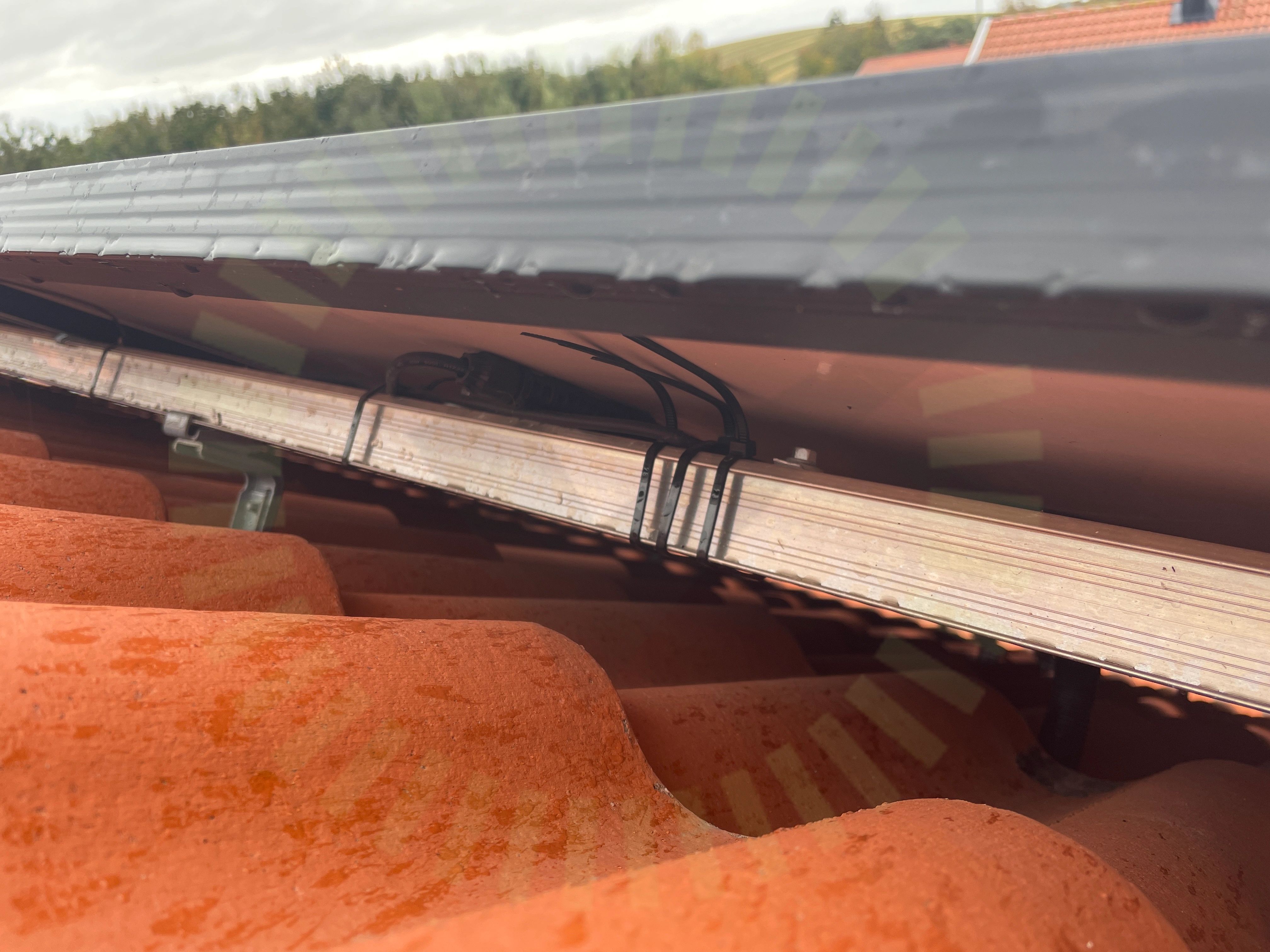

4.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker generellt mot panelens undersida.

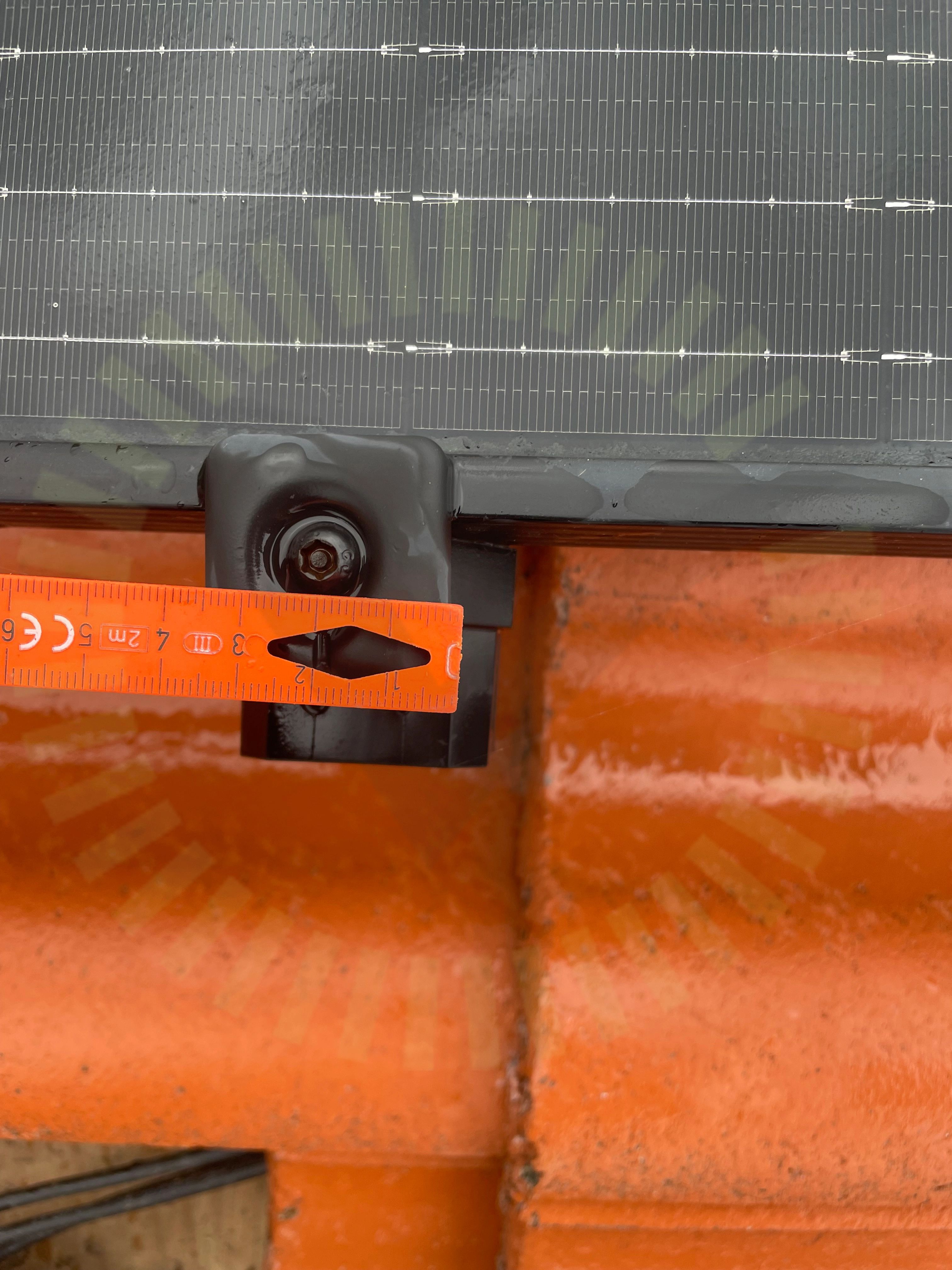

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.

4.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

10/10

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/72

7.1 DC Kontakter anslutning

Inte godkänd

Kontakt ansluten till växelriktaren är från en annan tillverkare än de förmonterade. Höger längst bak på bild. Förskruvning till kontakten först på bild är snett åtdragen.

7.2 Dubbel matning

Inte godkänd

Solceller och inkommande matar samma punkt. Befintlig anläggning är inte anpassad för den dubbla matningen.

7.3 Infästning

Inte godkänd

Växelriktaren sitter inte tillförlitligt fast.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

7.4 Infästning

Inte godkänd

Växelriktaren sitter inte tillförlitligt fast.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

7.5 Växelriktarens IP klassning

Inte godkänd

Förskrivningarna till växelriktare håller inte tätt.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

67/72

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material
