Besiktningsrapport

8.6

Installation av

GoSol Energi

Datum

4 maj 2023

Ort

Tullinge, Stockholms län

Fästens placering

Skenornas överhäng

Läktinfästning

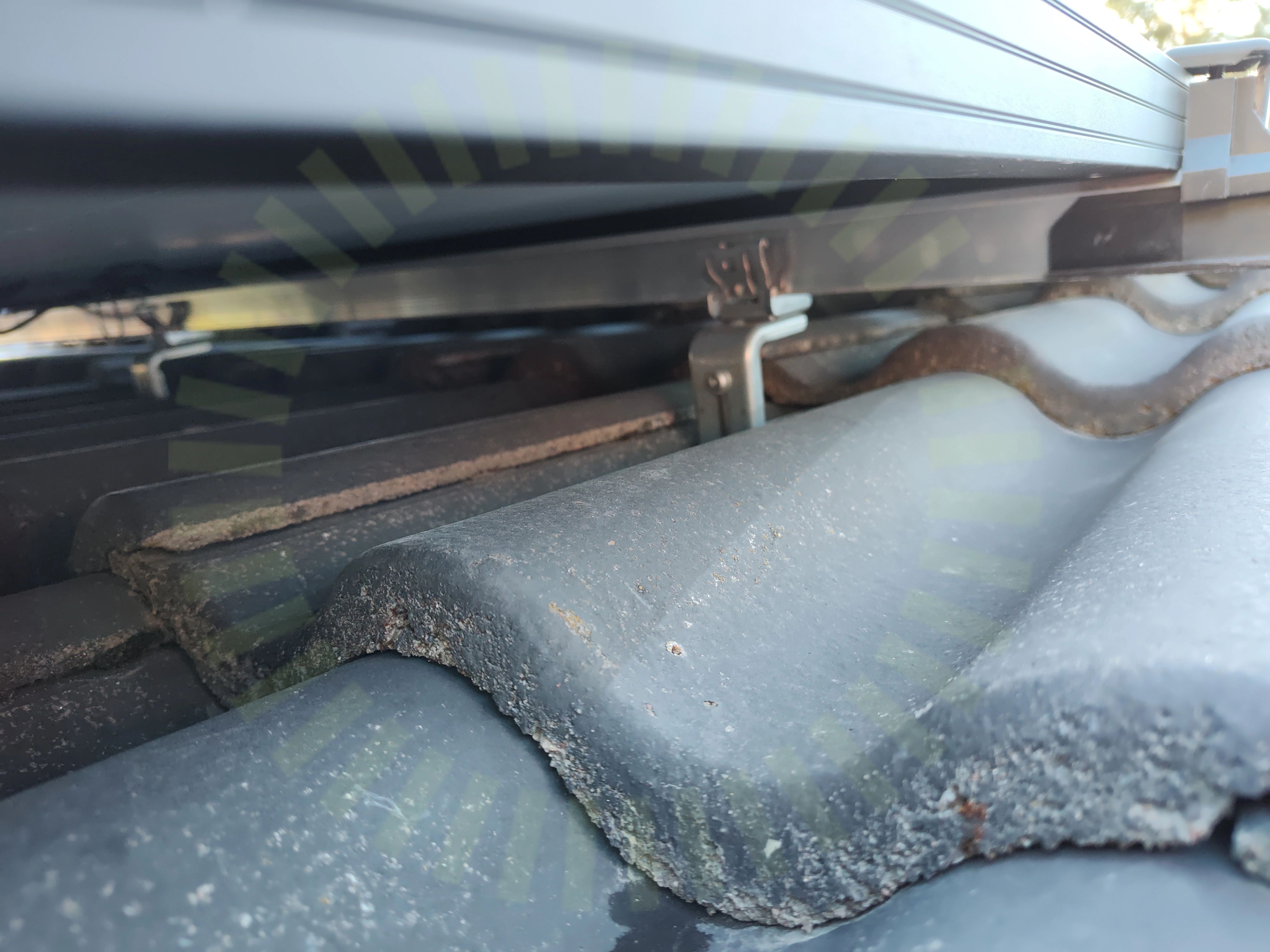

+ 7

80% godkända

20% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Huawei: Smart Power Sensor

Tillbehör

Elmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Kapsling (9)Tak 1, DMEGC: DM(XXX)M10-72HBB/-V (14)Tak 1, ESDEC Lutande Panntak (29)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/12

2.1 Batteri PE

Inte godkänd

Jordning för batteri går till växelriktaren som i sin tur inte är jordad.

Godkända kontrollpunkter

11/12

Avstånd

Avstånd till växelriktare

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Kapsling

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

3/13

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

4.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

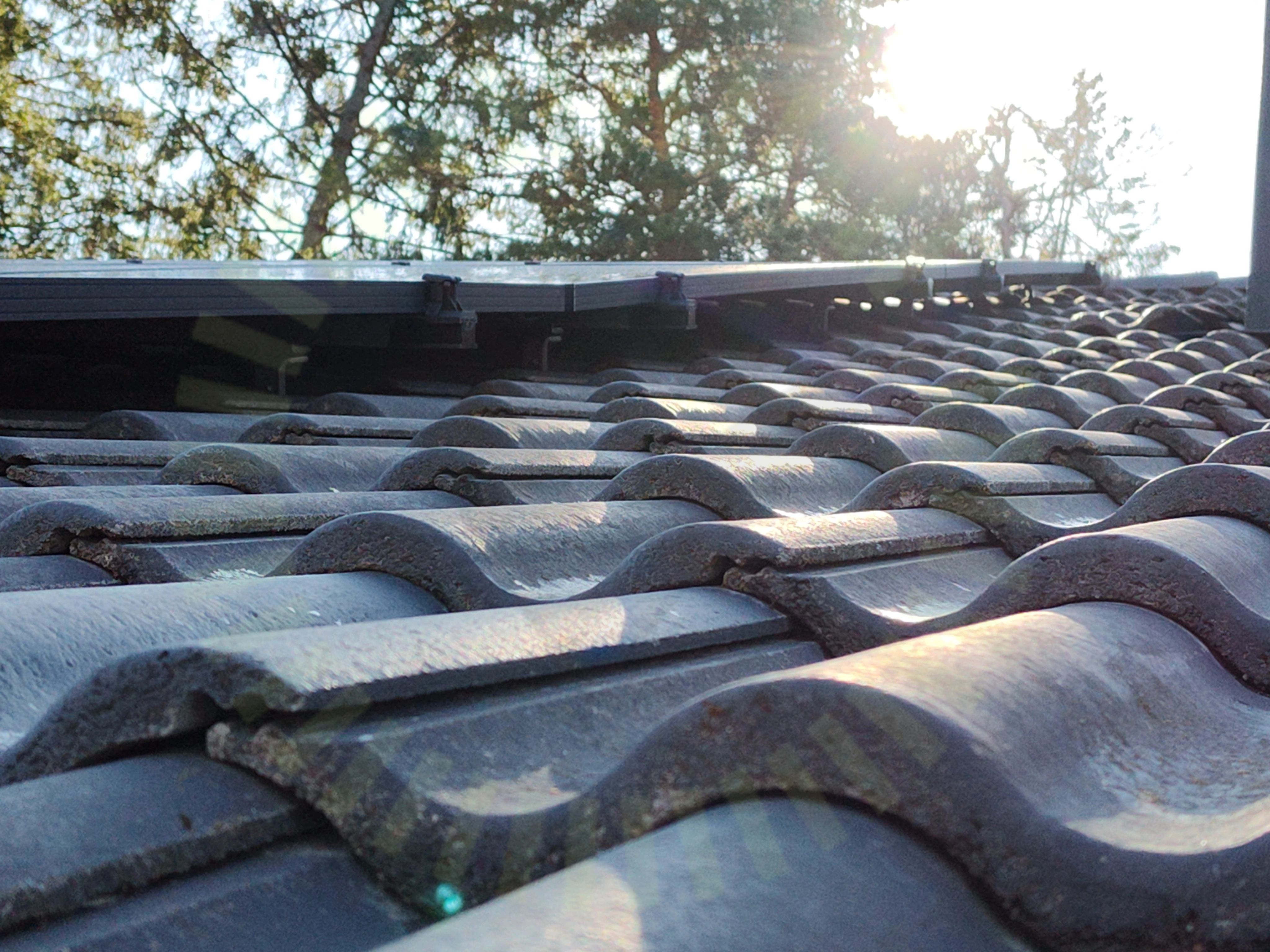

4.3 Spänningar i ram

Inte godkänd

Panelerna är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

9/13

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Stress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfällig.

SS 436 40 00 (712.521.101 och 522.8.4)

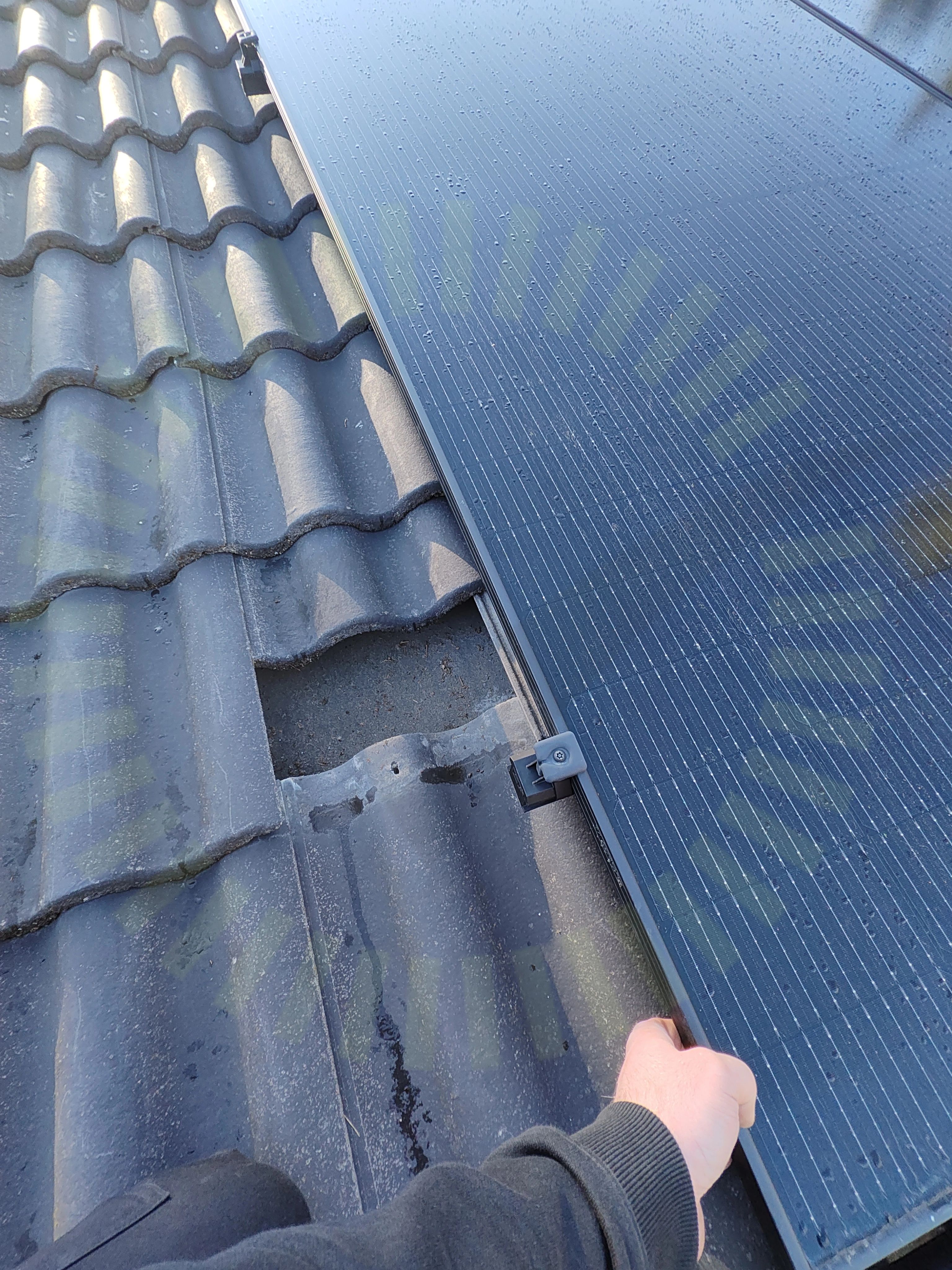

5.2 Läktinfästning

Inte godkänd

Takkrok sitter löst på läkten.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

5.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

5.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

5.5 Takkrokens höjdjustering

Inte godkänd

Krokens höjdjustering är inte åtdragen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 10

5.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans dräneringskanal

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takets lutning

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Varselmärkning

Anmärkningar

1/5

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/33

7.1 AC Kablage förläggning

Inte godkänd

Kabeluppfästning är bristfällig.

SS 436 40 00 (522.8.4)

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

7.3 Genomföringar

Inte godkänd

Genomföring ej tätad mellan kallt och varmt utrymme.

7.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

25/33

AC anslutning växelriktare

AC Böjradie

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

4/33

DC Max Spänning

DC Max Ström

DC Min Spänning

Strängdesign
