Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

1 november 2023

Ort

Viken, Skåne län

Kabeluppfästning

Takgenomföring

Klämmans orientering

+ 4

88% godkända

13% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 xxx/GR

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-12-25KTL-M5

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, JA Solar: JAM54S30 xxx/GR (17)Varselmärkning (5)Växelriktare (39)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/22

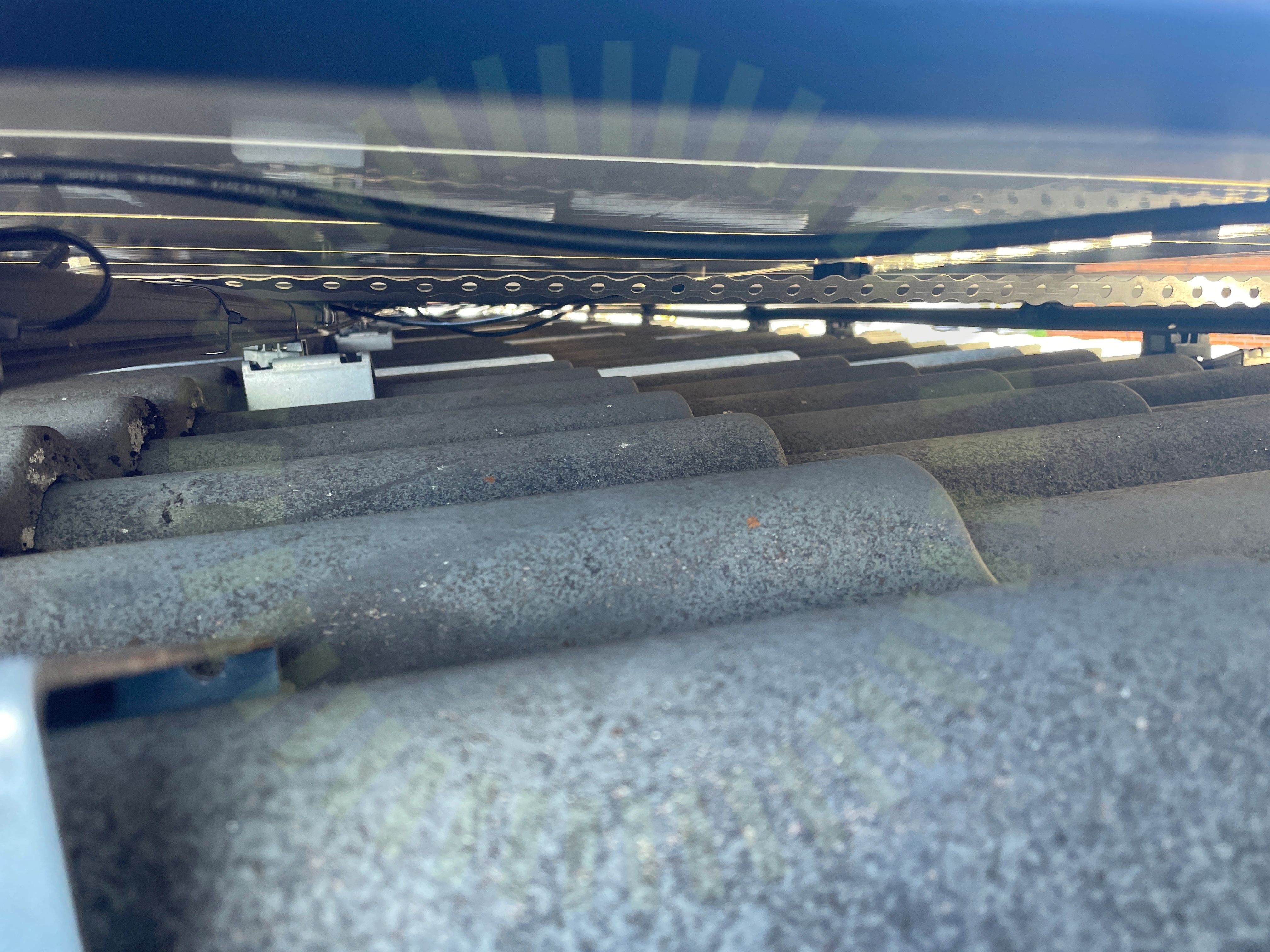

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

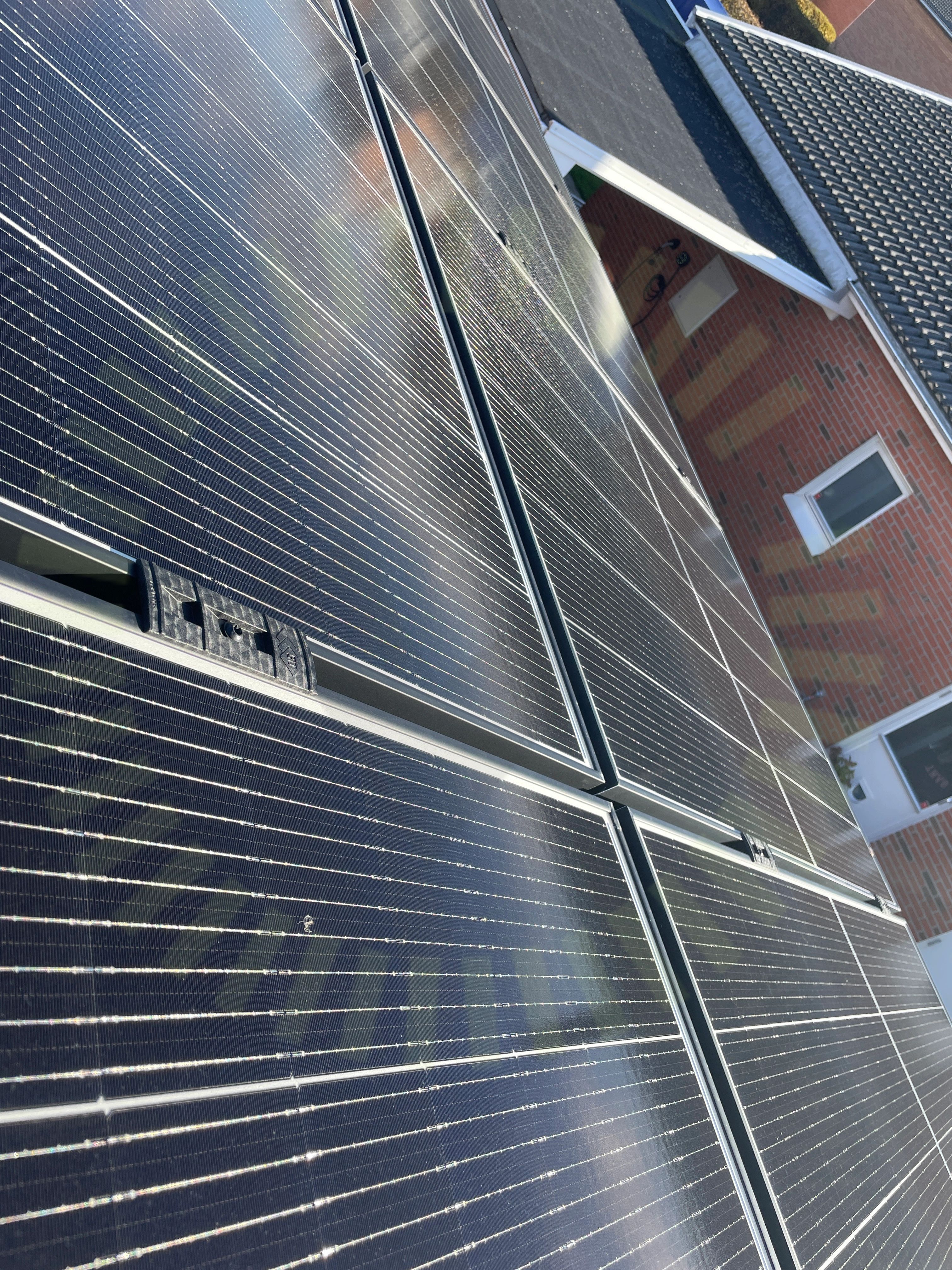

2.2 Klämmans orientering

Inte godkänd

Klämmor är felvända generellt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

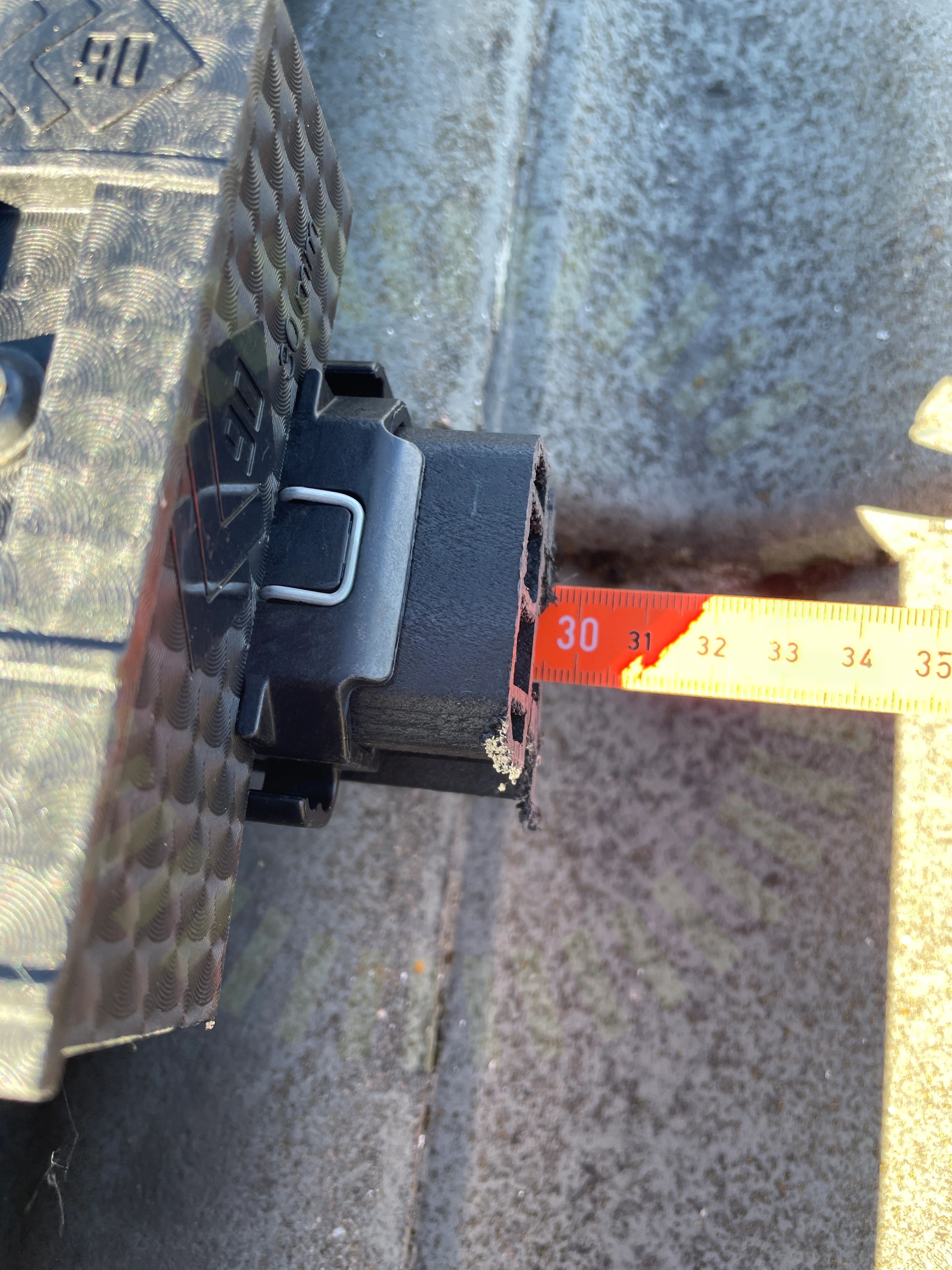

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

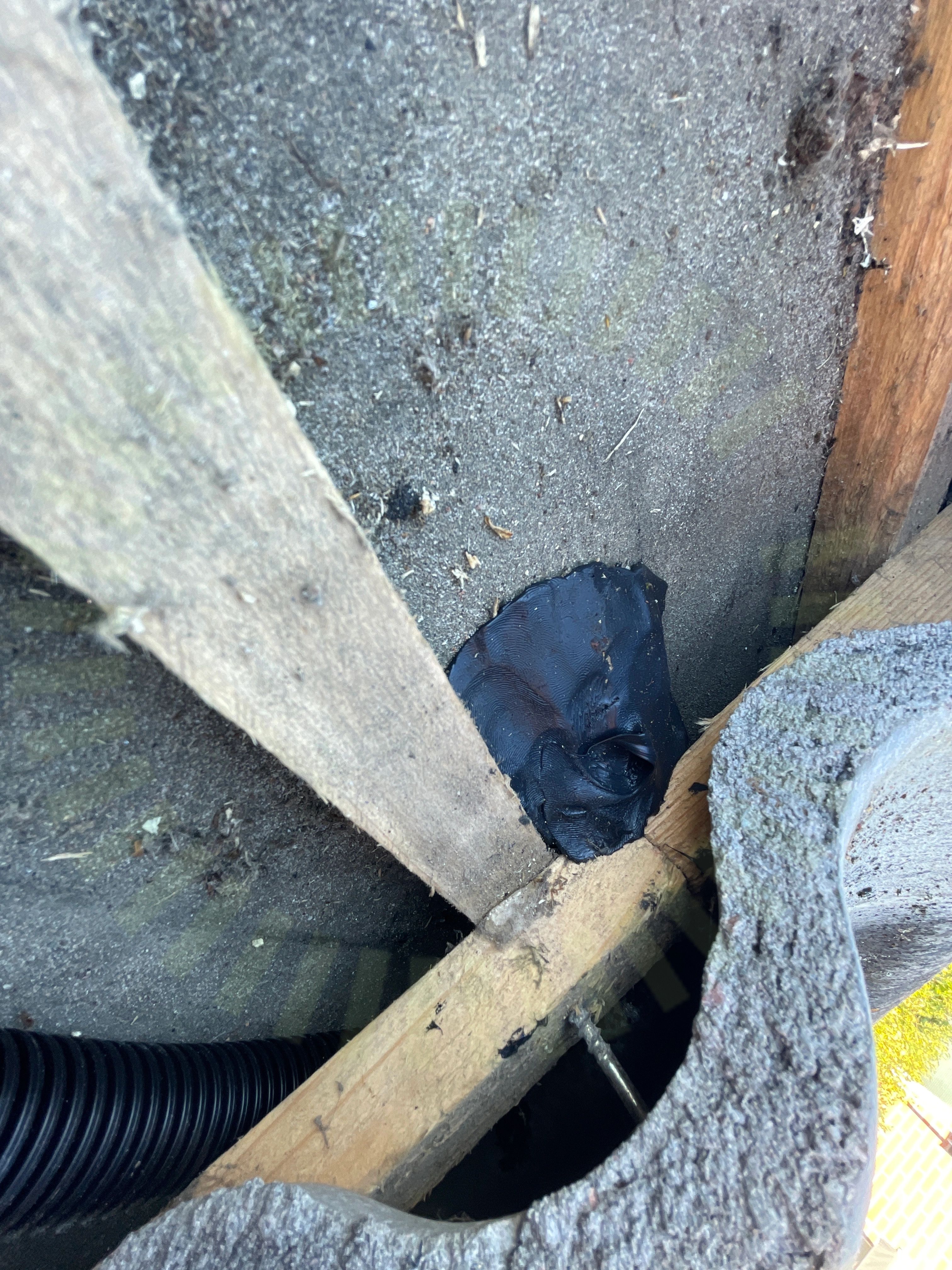

2.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

18/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning skruvade

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, JA Solar: JAM54S30 xxx/GR

Anmärkningar

3/16

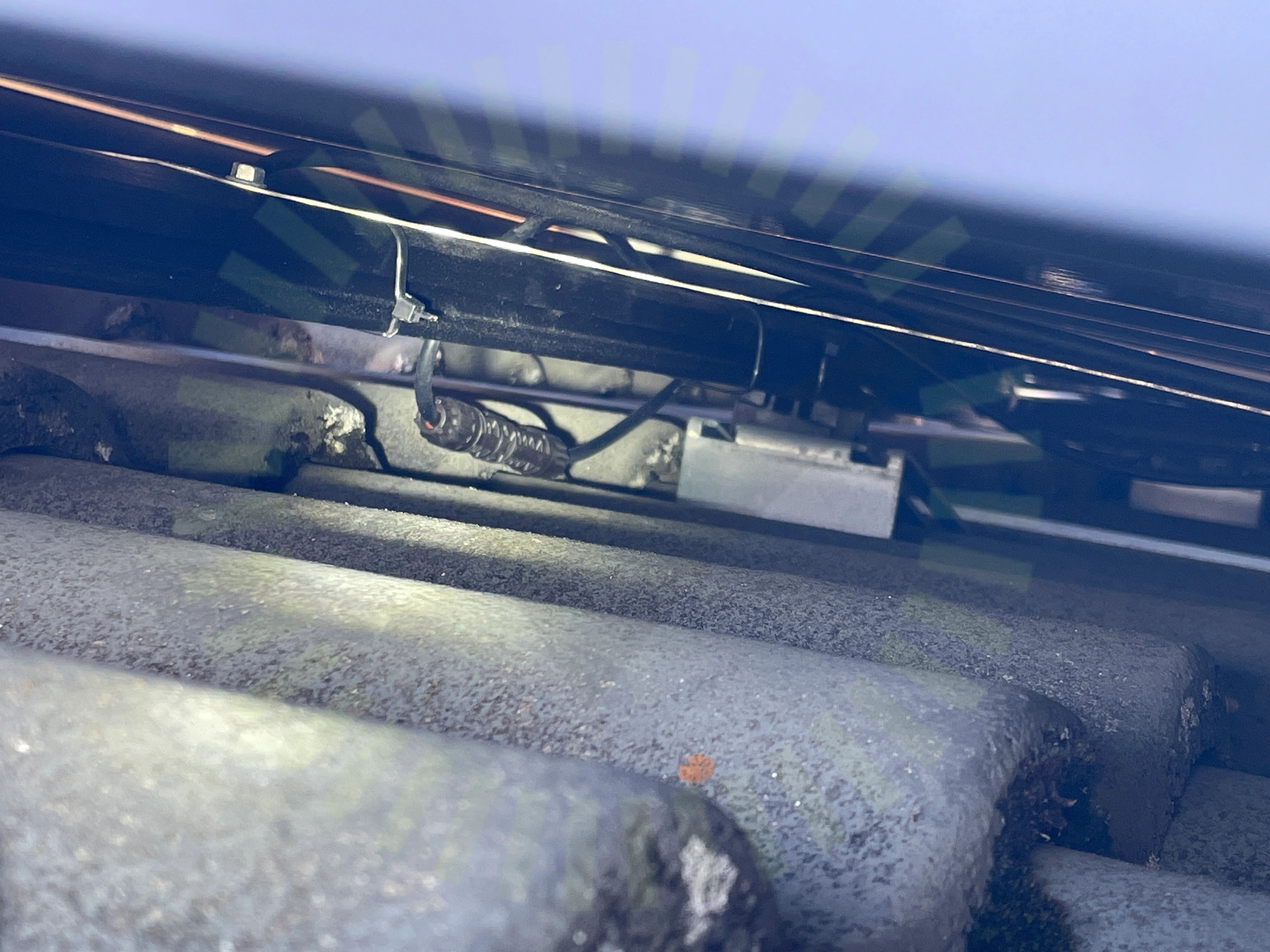

3.1 Kontaktdon

Inte godkänd

Kontakter ligger an mot takytan. Förekommer även buntband runt kontaktkropp.

3.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är generellt för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

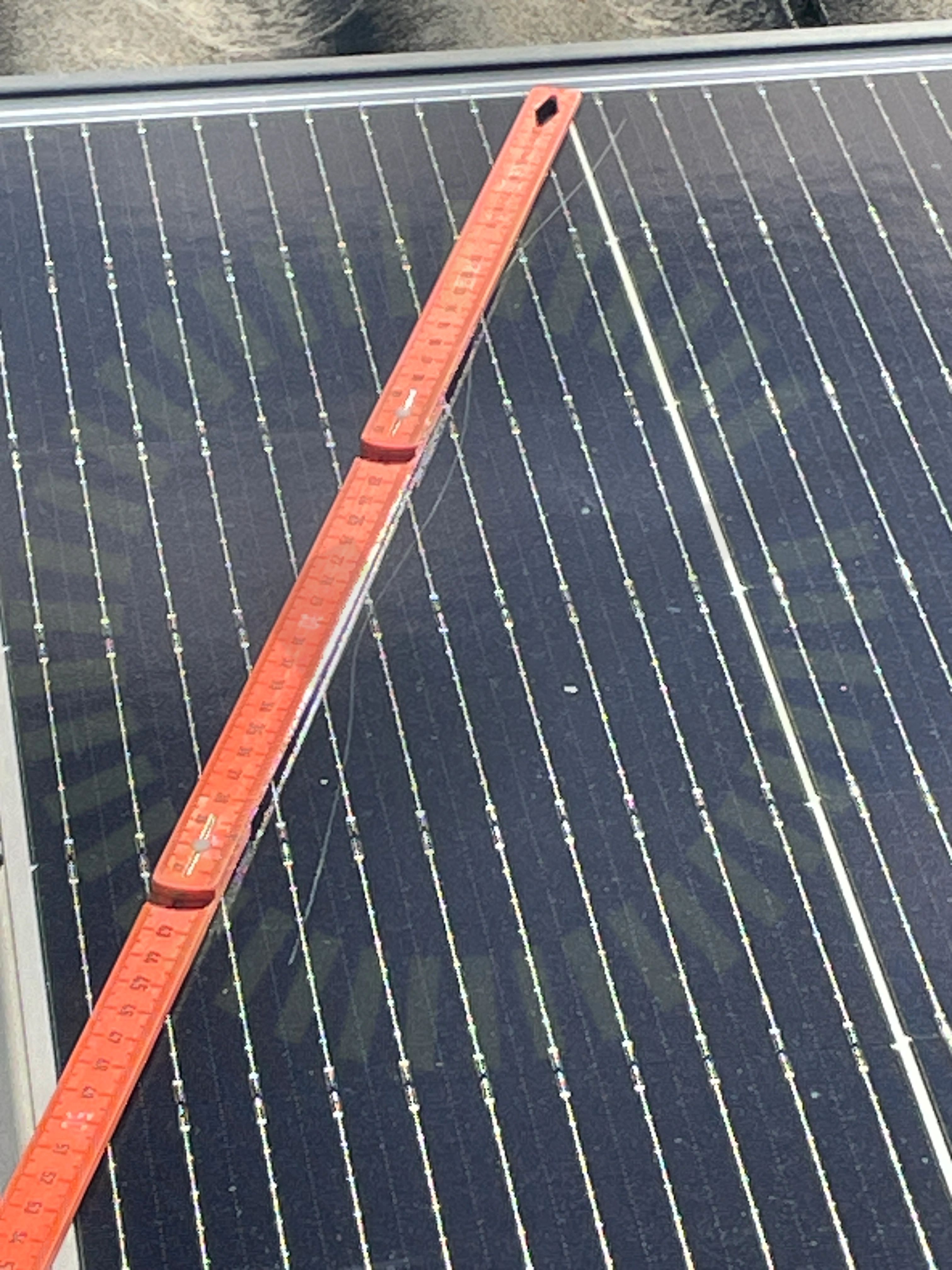

3.3 Skador på panel

Inte godkänd

Längre repor finns på flera paneler.

Godkända kontrollpunkter

13/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/38

5.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

33/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

4/38

DC Max Spänning

DC Max Ström

DC Min Spänning

Strängdesign
