PrivatFöretagLeverantör
Jämför leverantörerGoSol EnergiBesiktningsrapport i Vara

Besiktningsrapport

6.9
x

Installation genom

GoSol Energi

Datum

20 oktober 2023

Ort

Vara, Västra Götalands län
PEN-ledare
PEN-ledare
Förbindelse av kontakter
Förbindelse av kontakter
Stress på kontakter
Stress på kontakter
+ 10
+ 10
80% godkända20% ej godkända

Om installationen

PanelerLuxen Solar: LNVB-(xxx)M 182
MontagesystemWeland Stål: Papptak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)GroWatt: MOD 3-10KTL3-XH (39)Luxen Solar: LNVB-(xxx)M 182 (19)Smartmätare: CHINT DTSU666 (1)Undercentral (7)Weland Stål: Papptak (25)

Allmän

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Enligt avtal så skulle man kunna gå runt panelerna på ett säkert sätt men det kan man inte idag då panelerna inte placerades enligt avtal.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3
Strängschema

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

3/39

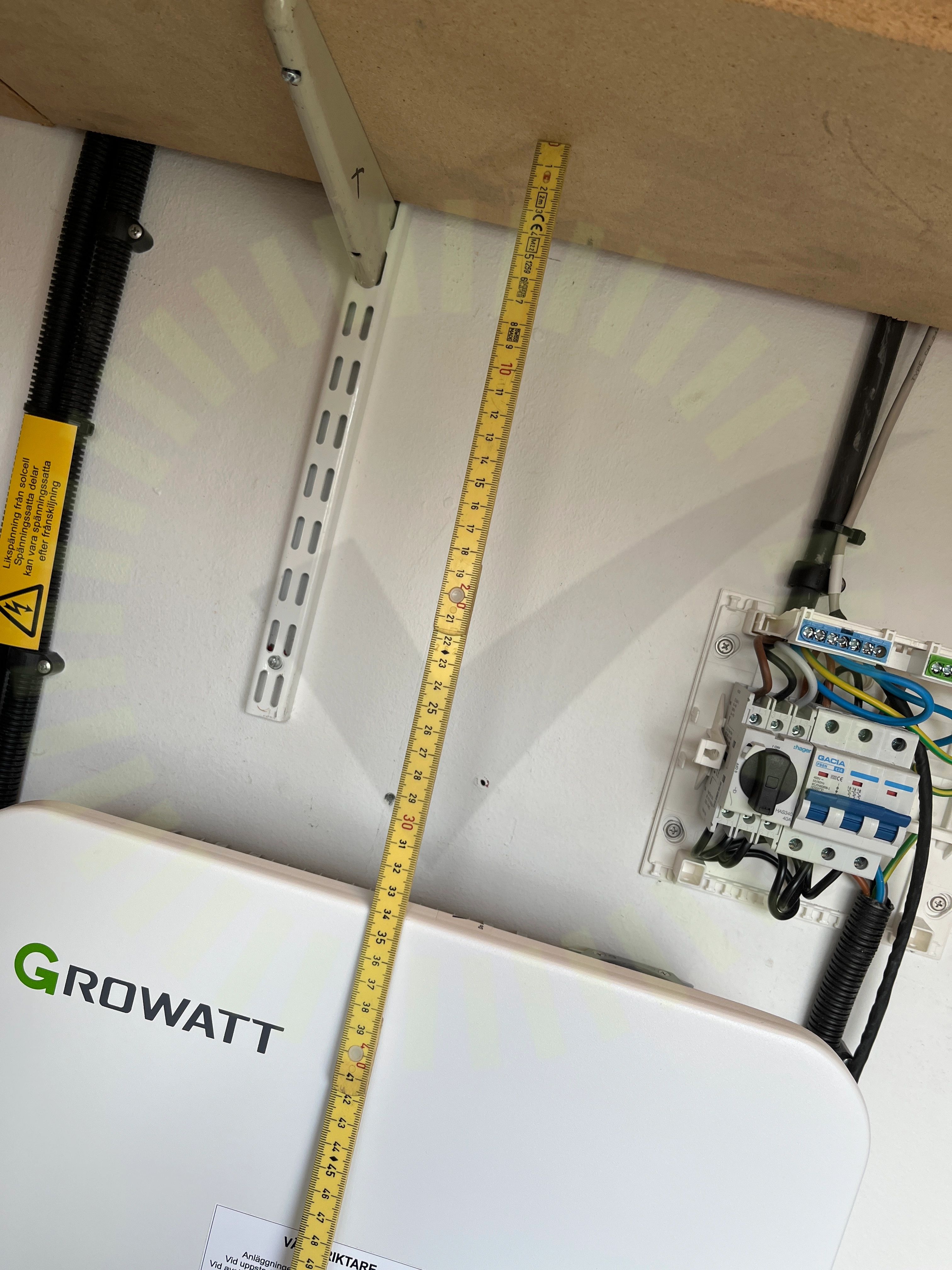

Avstånd närliggande objekt

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
DC Kablage förläggning

2.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

Jordning av chassi

2.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

36/39
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Luxen Solar: LNVB-(xxx)M 182

Anmärkningar

4/19

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

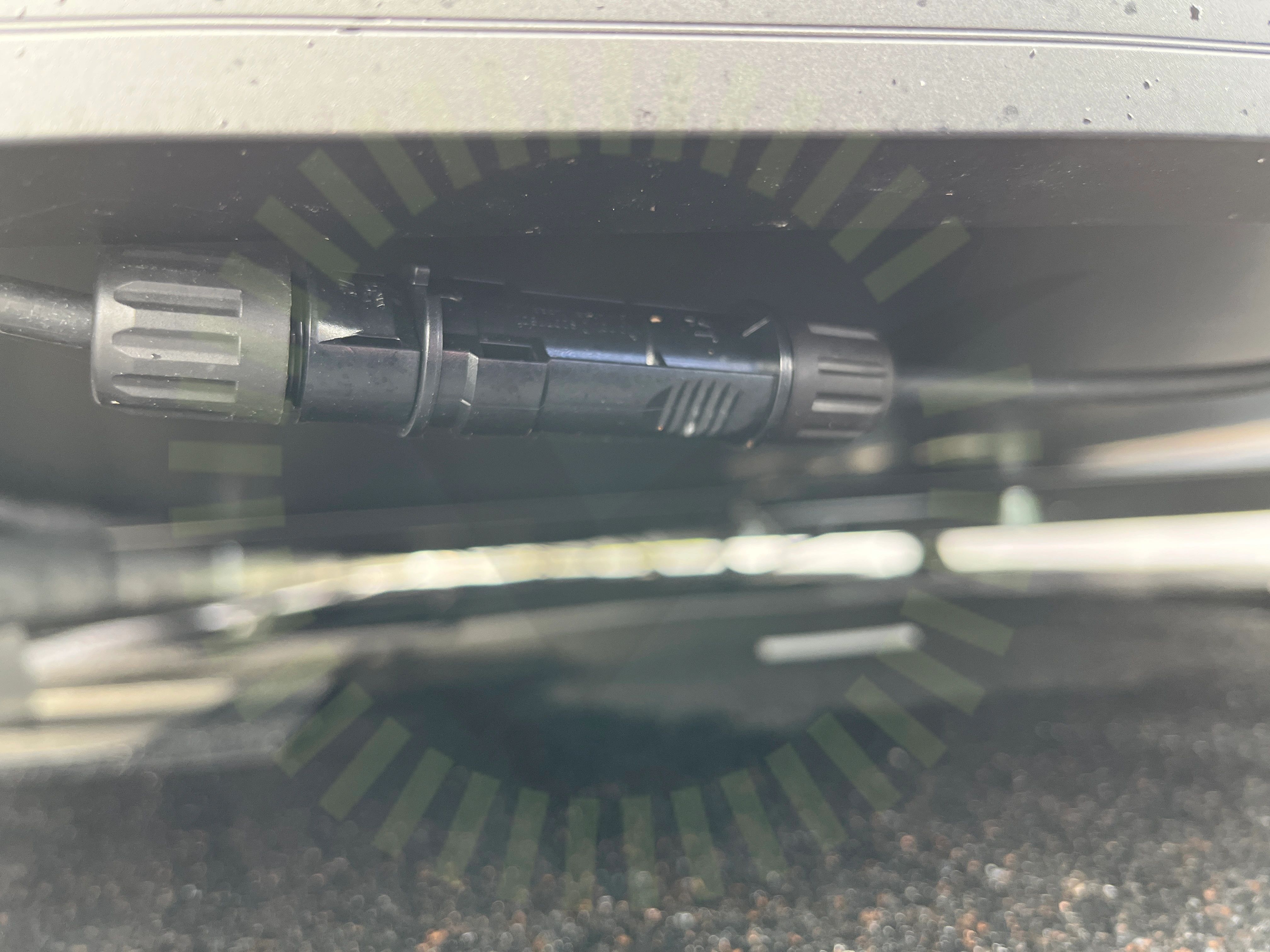

Förbindelse av kontakter

3.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526
Panelkablaget generell böjradie

3.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

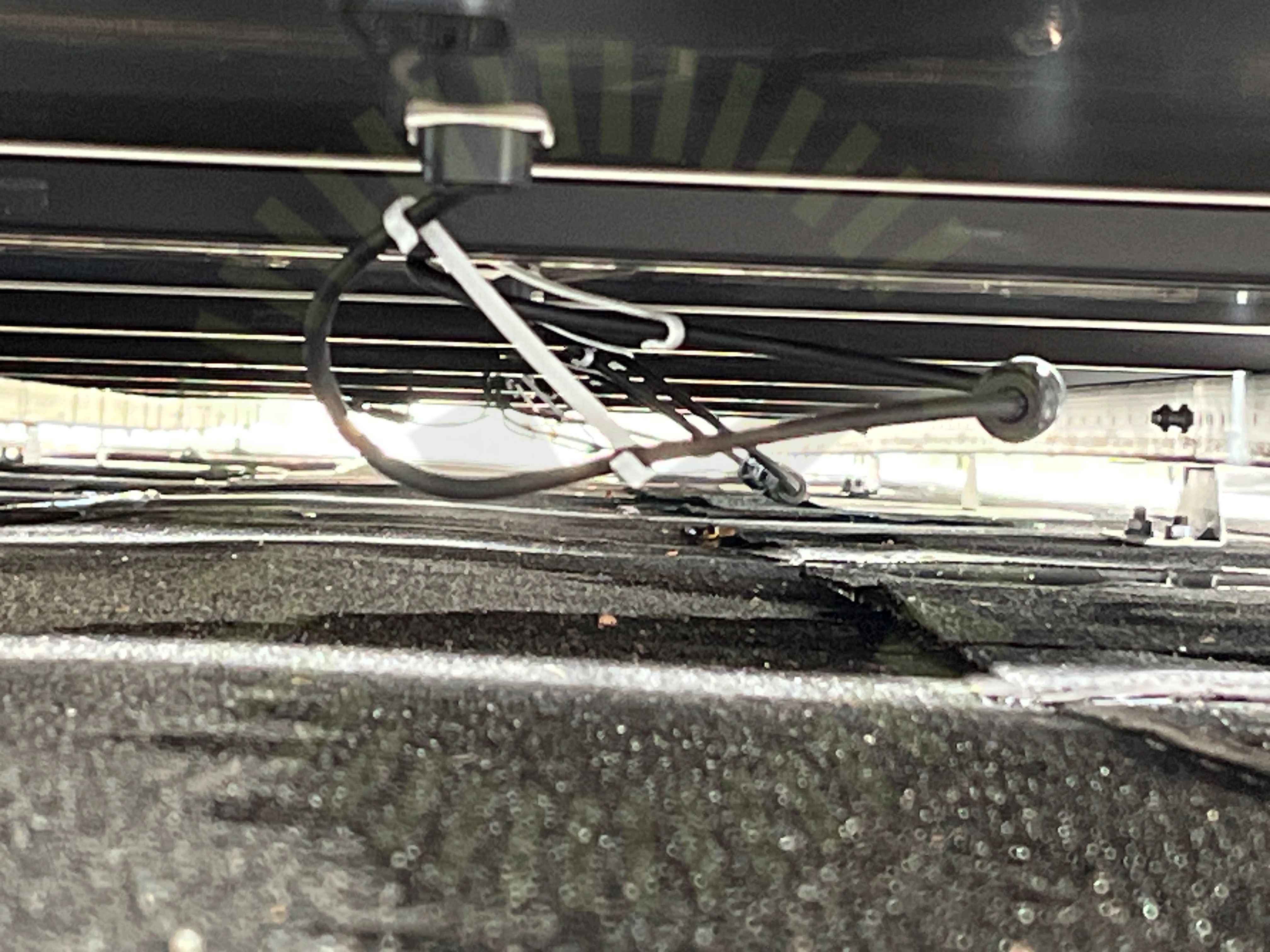

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kontakter hänger i luften och utsätts för stress.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/19
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/19
Klämmornas placering

Smartmätare: CHINT DTSU666

Anmärkningar

1/1

4.1 Smartmätare

Inte godkänd

Smartmätaren fungerar inte.

Undercentral

Anmärkningar

1/7
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Papptak

Anmärkningar

10/25

6.1 CC infästningar

Inte godkänd

Lastberäkning stämmer inte överens med verkligheten.

MA5103 Sid 1 (2) | Version 7 - 230914

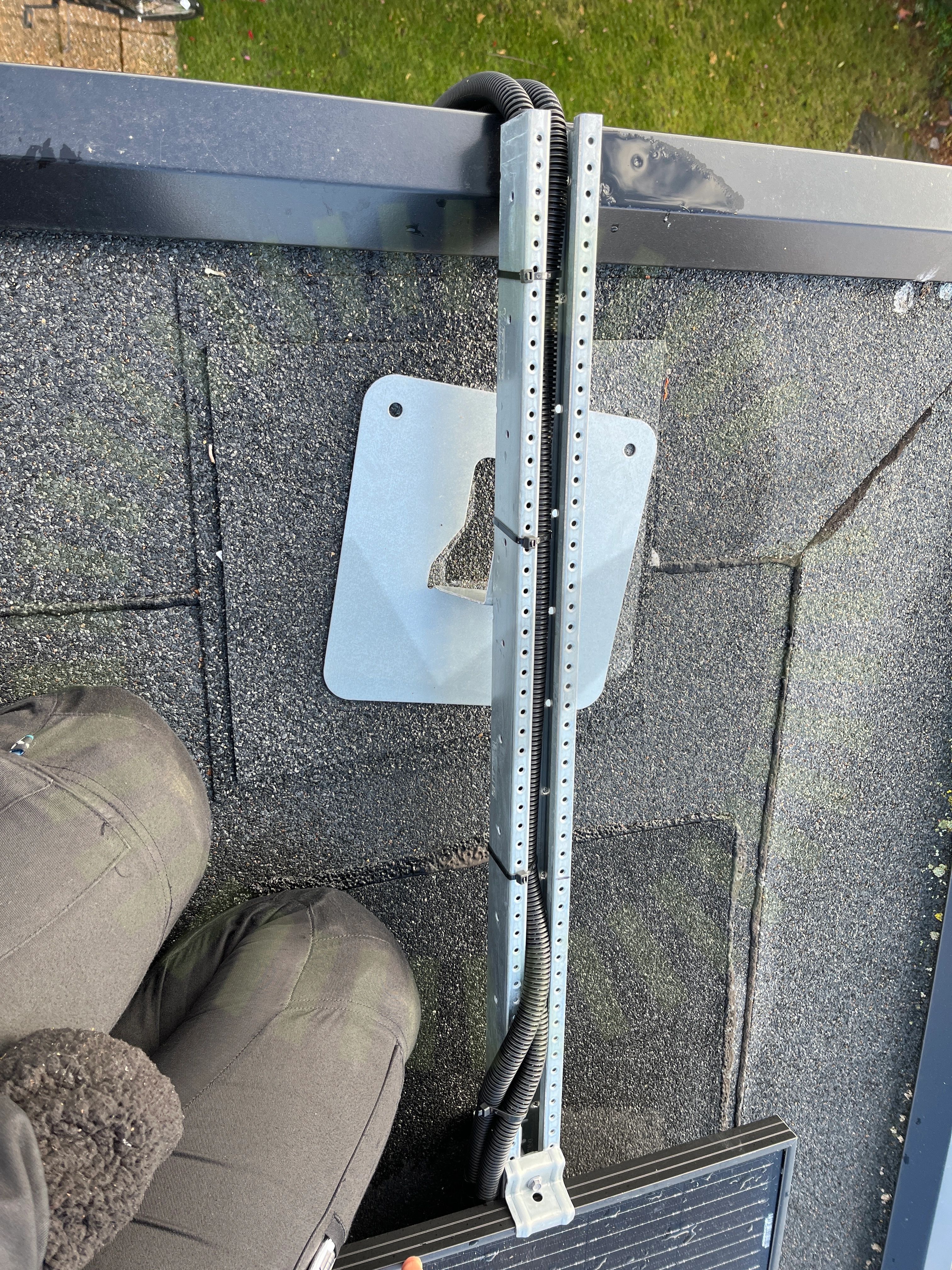

Kabeldragning mellan takytor

6.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Skenan är inte skruvad i stödplattan.

SS 436 40 00 (712.522.101)
Kabeluppfästning

6.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Klämmor rätt förläggning

6.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenornas överhäng

6.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt ca 50cm.

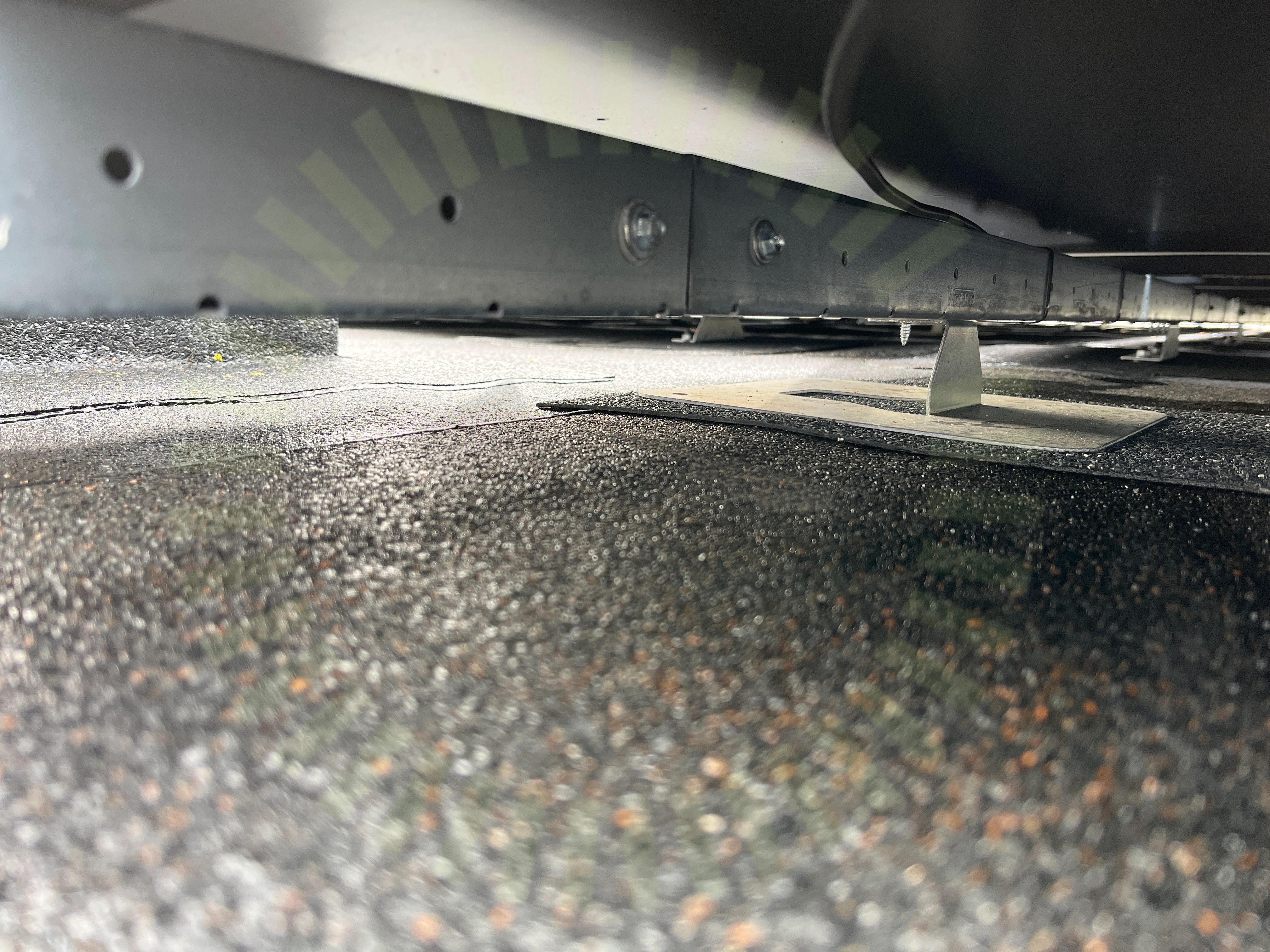

Skenskarvar

6.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Placering av skruvar är fel.

MA5103 Sid 1 (2) | Version 7 - 230914

6.7 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En panel har lagts till. Där en panel har lagts till har man bara satt stödplattor och inte riktiga infästningar.

Tillverkarens montageanvisningar

6.8 Stödplattans placering

Inte godkänd

Lastberäkning stämmer inte överens med verkligheten.

MA5103 Sid 2 (2) | Version 7 - 230914

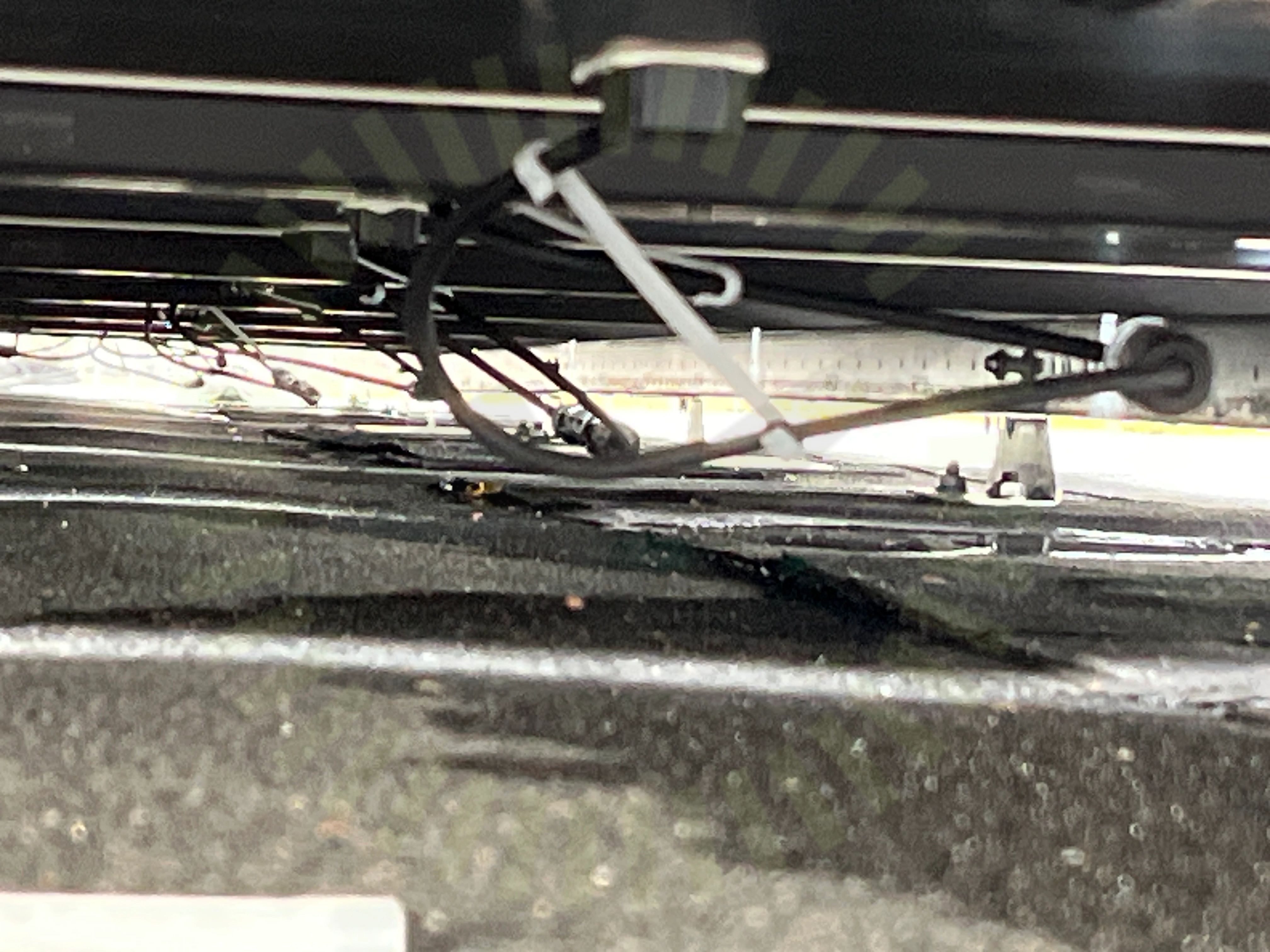

Väderbeständigt material

6.9 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

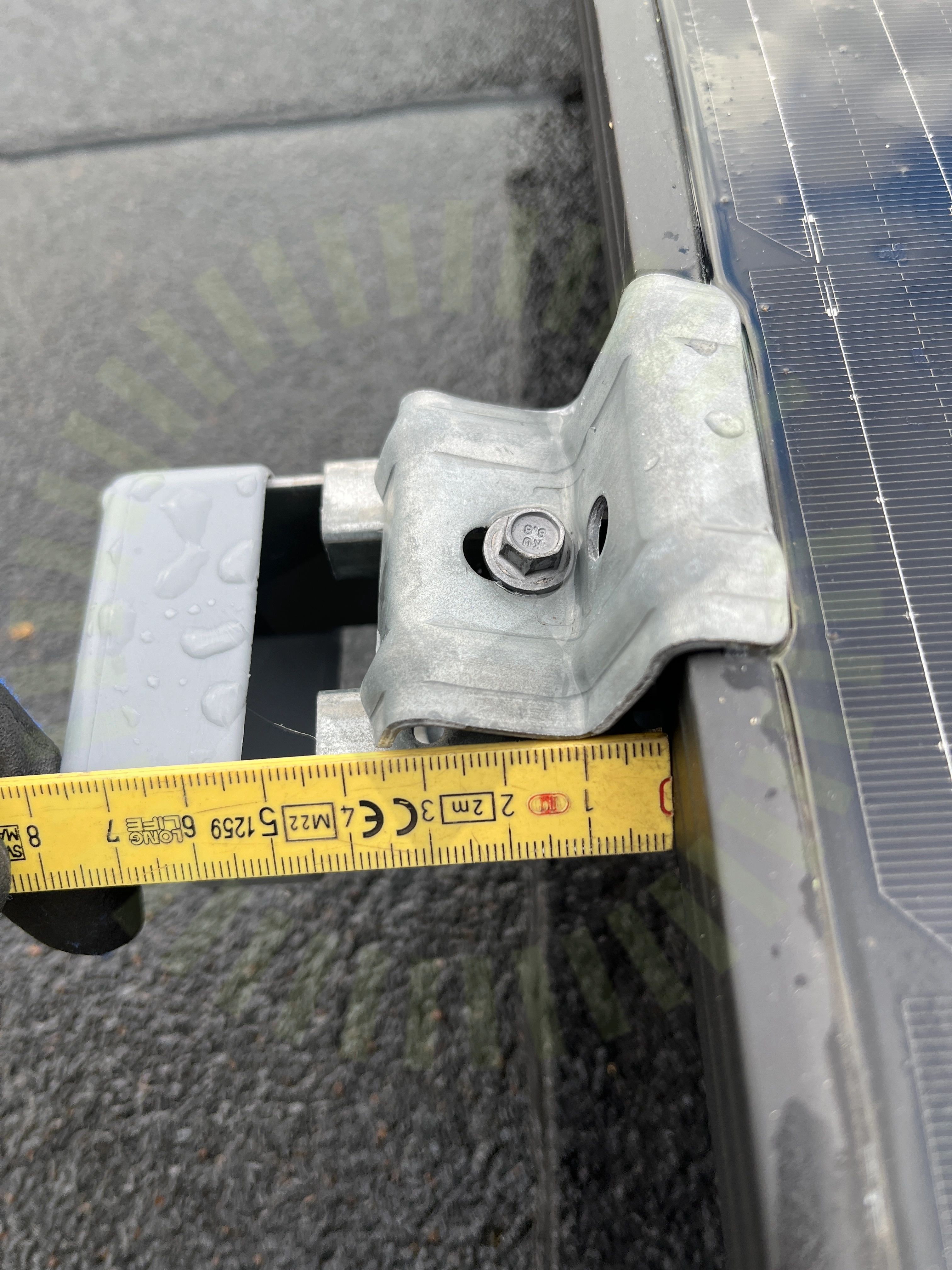

Ändklämmor skena

6.10 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick för att ändklämman ska ligga korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

15/25
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning i råspontMittklämmorPlaceringSkadorSkenornas infästningSkenors avstånd till varandraStödplattaStödplattans fastskruvningSvetsning av pappTakgenomföring
