Besiktningsrapport

8.1

Installation av

CellSolar

Datum

5 maj 2022

Ort

Järlåsa, Uppsala län

Kablar: Dragavlastade

Skenor: Infästning

Skenor: Skarv

+ 1

86% godkända

14% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SpeedRail

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Elmaterial: Kapsling

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Kapsling (9)Varselmärkning (5)Villa, DMEGC: DM(XXX)M10-72HBB/-V (13)Villa, K2: SpeedRail (17)Villa, SolarEdge: S-Serie (5)Växelriktare (22)

Kapsling

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Märkning

Tillförlitligt fäst

Varning för backspänning

Varning för likström

Villa, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

1/12

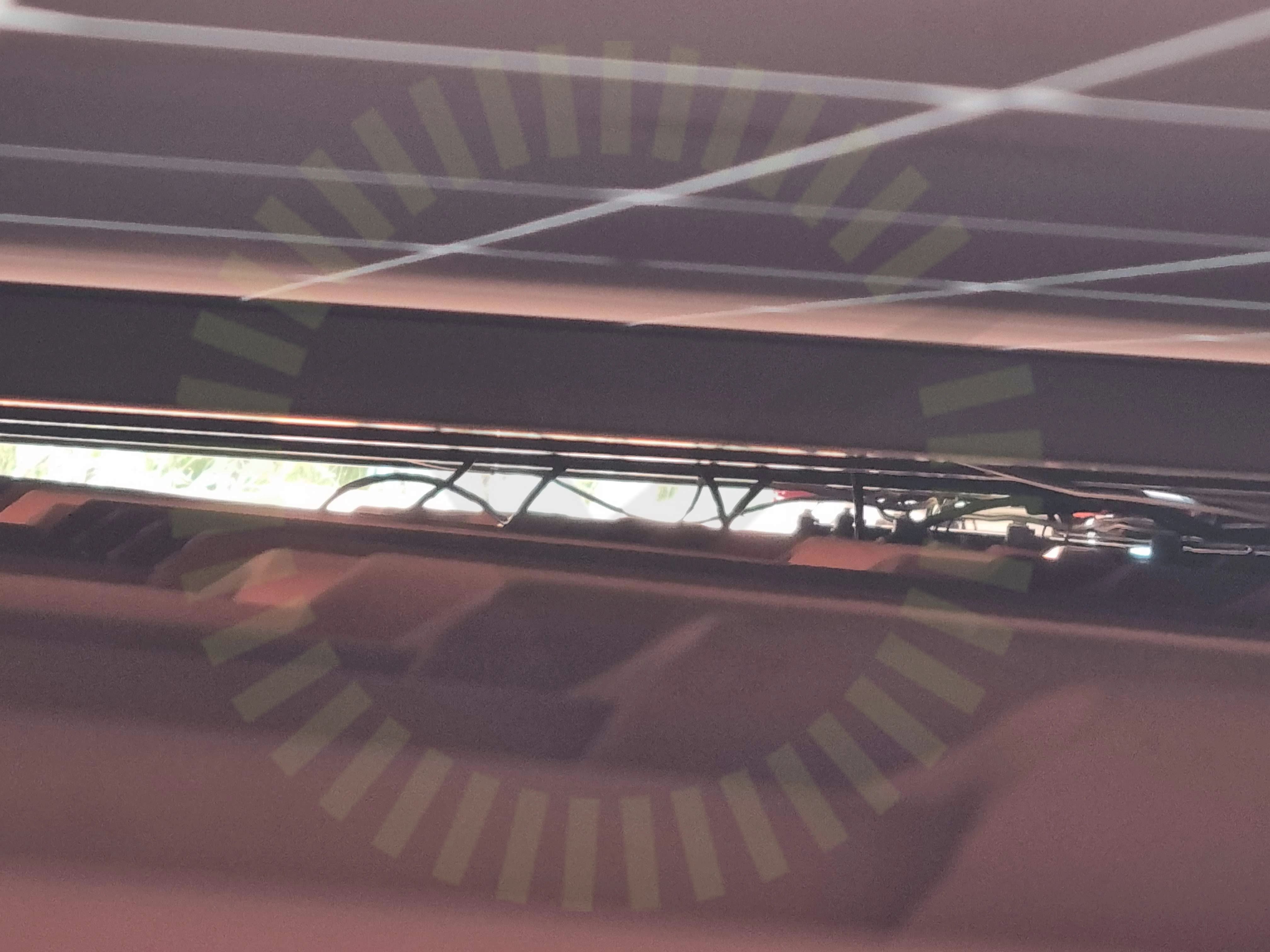

3.1 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

8/12

Avstånd till hav

Fästenas överlappning

Klämmornas storlek

Mellanrum

Placering: Skugga

Ram: Dräneringshål

Solpaneler: Skador

Sträng: Paneler

Ej tillgängligt vid besiktning

3/12

Bakstycke: Föremål

Kontakter: Förbindelse

Sträng: Förläggning

Villa, K2: SpeedRail

Anmärkningar

7/17

4.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

Tillverkarens anvisningar

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

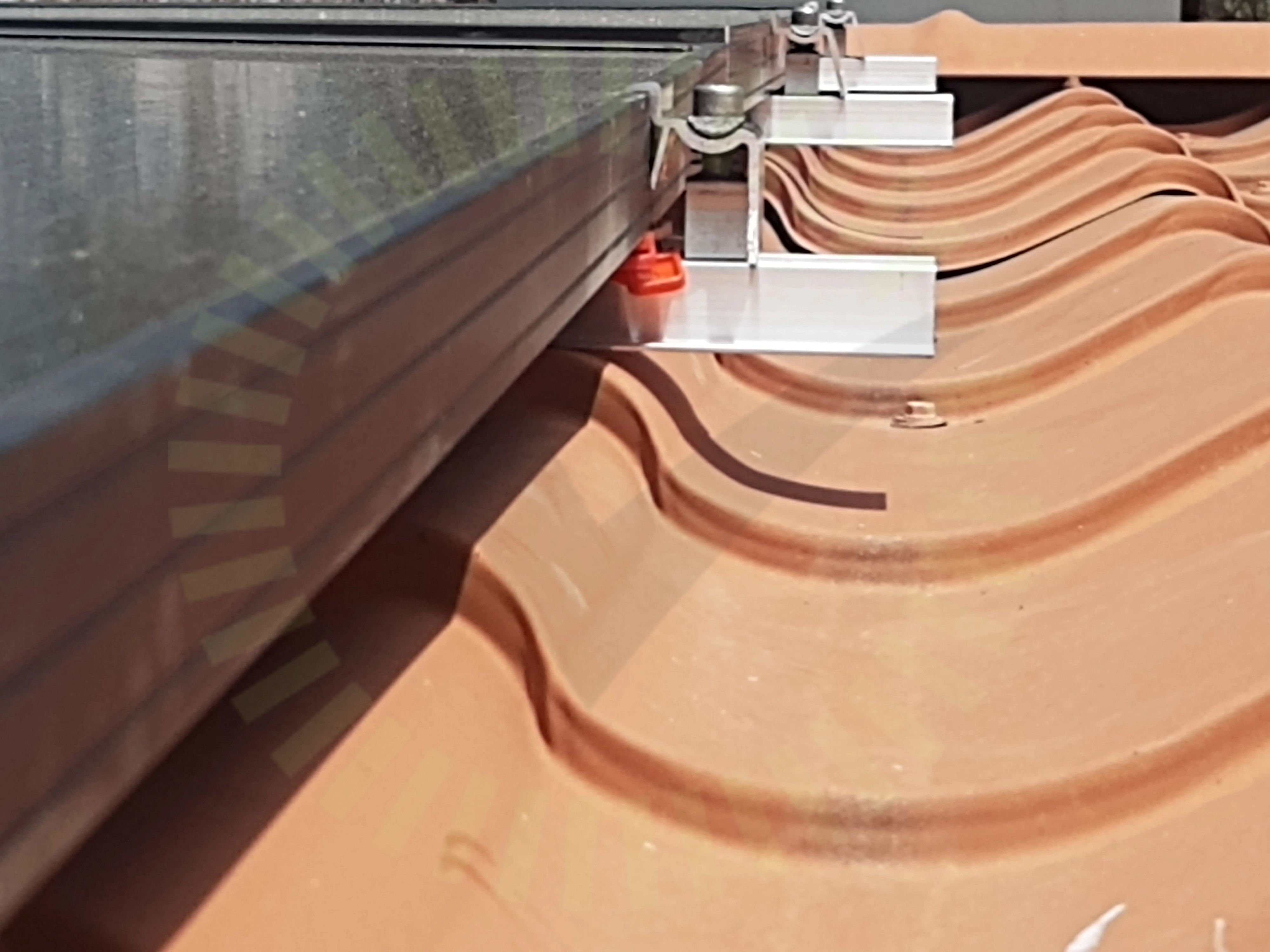

4.3 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

4.4 Skenor: SpeedLock

Inte godkänd

SpeedLock inte installerat enligt tillverkarens beskrivning.

Tillverkarens anvisningar

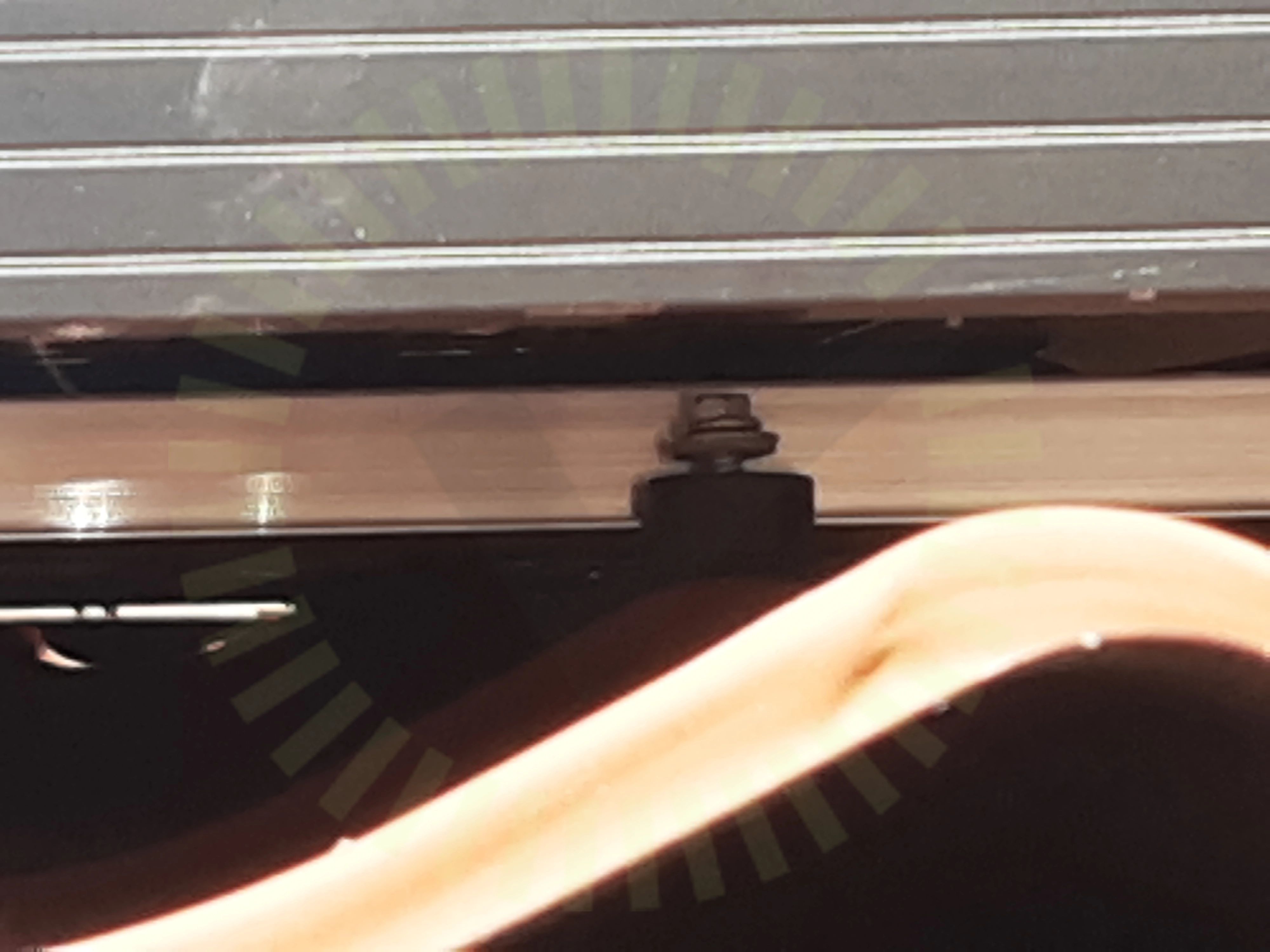

4.5 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

4.6 Skenor: Skarv

Inte godkänd

Skenskarv är inte korrekt monterad. Får ej monteras över en infästning.

Tillverkarens anvisningar

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet. Lastberäkningens värden stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/17

Mittfäste

Montagesystem: Taklutning

Skador

Skenor: Termisk brytpunkt

Skydd

Slutfäste

Takplåt: Tjocklek

Takplåt: Toppens bredd

Väderbeständigt material

Ej tillgängligt vid besiktning

1/17

Skarp kant

Villa, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Optimerare: Dragavlastade

Optimerare: Fastsäkring av produkt

Optimerare: Kompatibilitet

Optimerare: Kontakter

Optimerare: Placering

Växelriktare

Anmärkningar

1/22

6.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

21/22

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

DC Genomföringar

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Kabel

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: Placering: Ventilation

Växelriktare: El: Dimensionering

Växelriktare: El: Förskruvning

Växelriktare: El: Kontakter

Växelriktare: El: Tätningsinsatts

Växelriktare: Placering: Utrymme

Växelriktare: Placering: Värmeutveckling
