Besiktningsrapport

8.8

Installation genom

EcoKraft

Datum

24 mars 2022

Ort

Bollebyggd, Västra Götalands län

Fästen: Överlappning

Infästning: Infästning Takstol

91% godkända9% ej godkända

Om installationen

PanelerSolarWatt: Vision 60M

MontagesystemSchletter: Rapid

VäxelriktareFronius: SYMO 12.5-3-M

TillbehörElmaterial: Arbetsbrytare

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Arbetsbrytare

Godkända kontrollpunkter

6/6

Säkerhetsbrytare: BöjradieSäkerhetsbrytare: EgenskaperSäkerhetsbrytare: FörskruvningarSäkerhetsbrytare: InfästningSäkerhetsbrytare: PlaceringSäkerhetsbrytare: Rakt monterad

Fronius: SYMO 12.5-3-M

Anmärkningar

2/23

2.1 AC Uppfästning

Inte godkänd

Klammer monterad med stöd på fel håll.

SS 436 40 00 (522.8.4)

2.2 DC Uppfästning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd. Klammer är monterad med stöd ovanför slangen.

Godkända kontrollpunkter

21/23

AC BöjradieAC GenomföringarAC Skador på kabelAnslutningDC Genomföringar DC Skador på kabelDC Yttre påverkanKabelMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVarselmärkning: Varning för likströmVäxelriktare: Placering: VentilationVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Schletter: Rapid

Anmärkningar

2/14

3.1 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Lastberäkningens max är 1200mm. En rad krokar är monterade 1350mm. Uppdatering av lastberäkningen med ökat avstånd till 1350 mm behövs.

Tillverkarens anvisningar

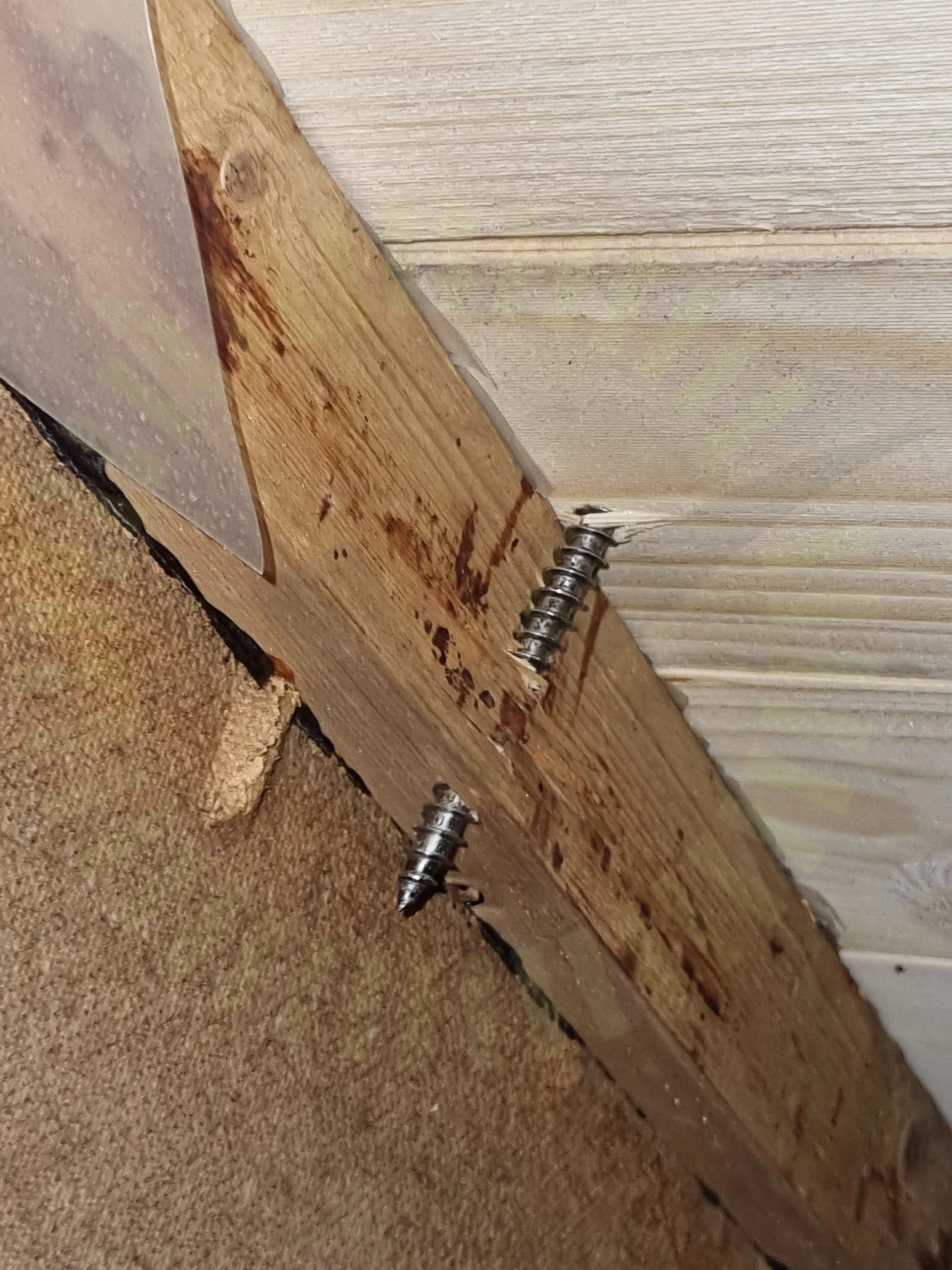

3.2 Infästning: Infästning Takstol

Inte godkänd

Infästning följer inte tillverkarens anvisningar och överlämnat underlag för anläggningen.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/14

Fästen: SlutfästeInfästning: Avstånd pannaInfästning: UrspårningLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: UppfästningLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorSkenor: InfästningSkenor: Överhäng

SolarWatt: Vision 60M

Anmärkningar

1/15

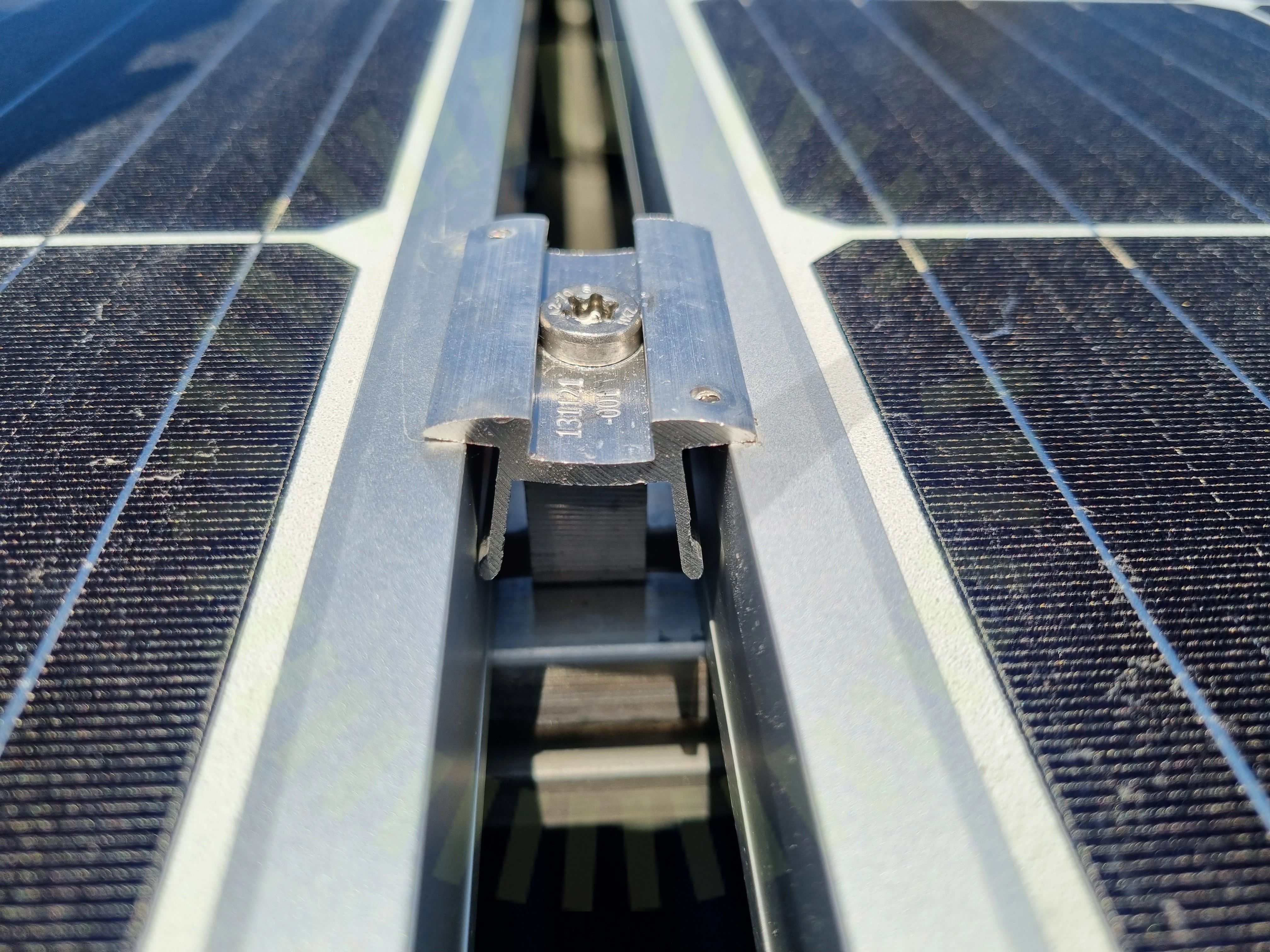

4.1 Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram är för lite. Klämman är spännd så den har deformerats.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/15

Kablar: DragavlastadeKontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Kopplingslåda riktningSolpaneler: MellanrumSolpaneler: SkadorSträng: FörläggningSträng: PanelerSträng: Spänning
