Besiktningsrapport
8.2
Installation av
Elteknik i Lund
Datum
11 september 2023
Ort
Bara, Skåne län
Takkrokarnas CC
Klämmornas placering
Panelkablagets böjradie
+ 10
83% godkända
17% ej godkända
Om installationen
Paneler
Astronergy: CHSM54M(BL)-HC
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SH5-10RT
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema är otydligt. Kontroll av strängdesign inte tillgängligt. Alla strängar anges kopplas till MPPT1. Samtliga strängar är av olika storlek och där är enbart 2 MPPT i växelriktaren. En av strängarna har en lägre startspänning än vad de högra ingångarna har, det är inte tydligt vart den strängen är kopplad.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, Astronergy: CHSM54M(BL)-HC
Anmärkningar
3/17

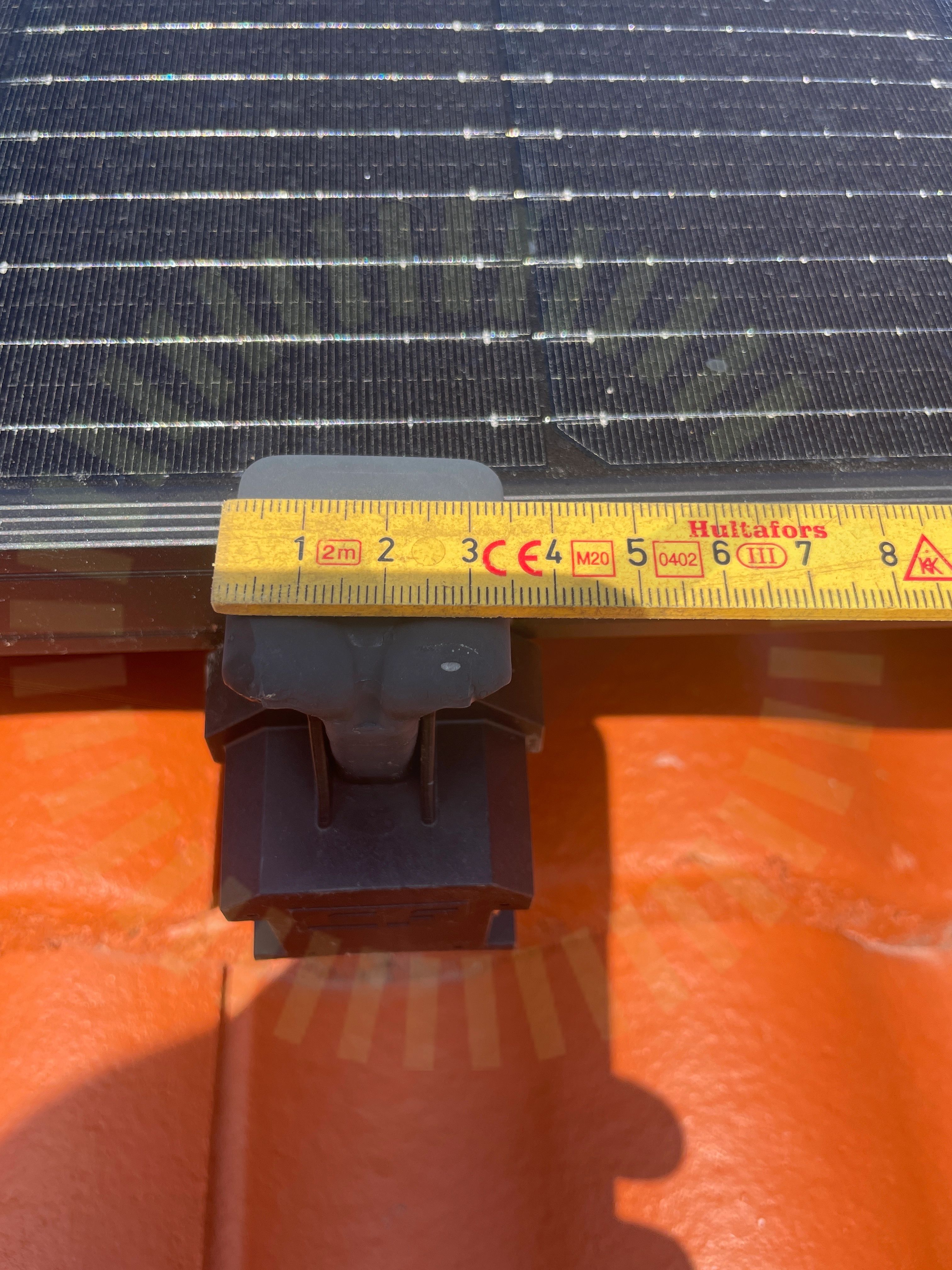

3.1 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen.
3.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

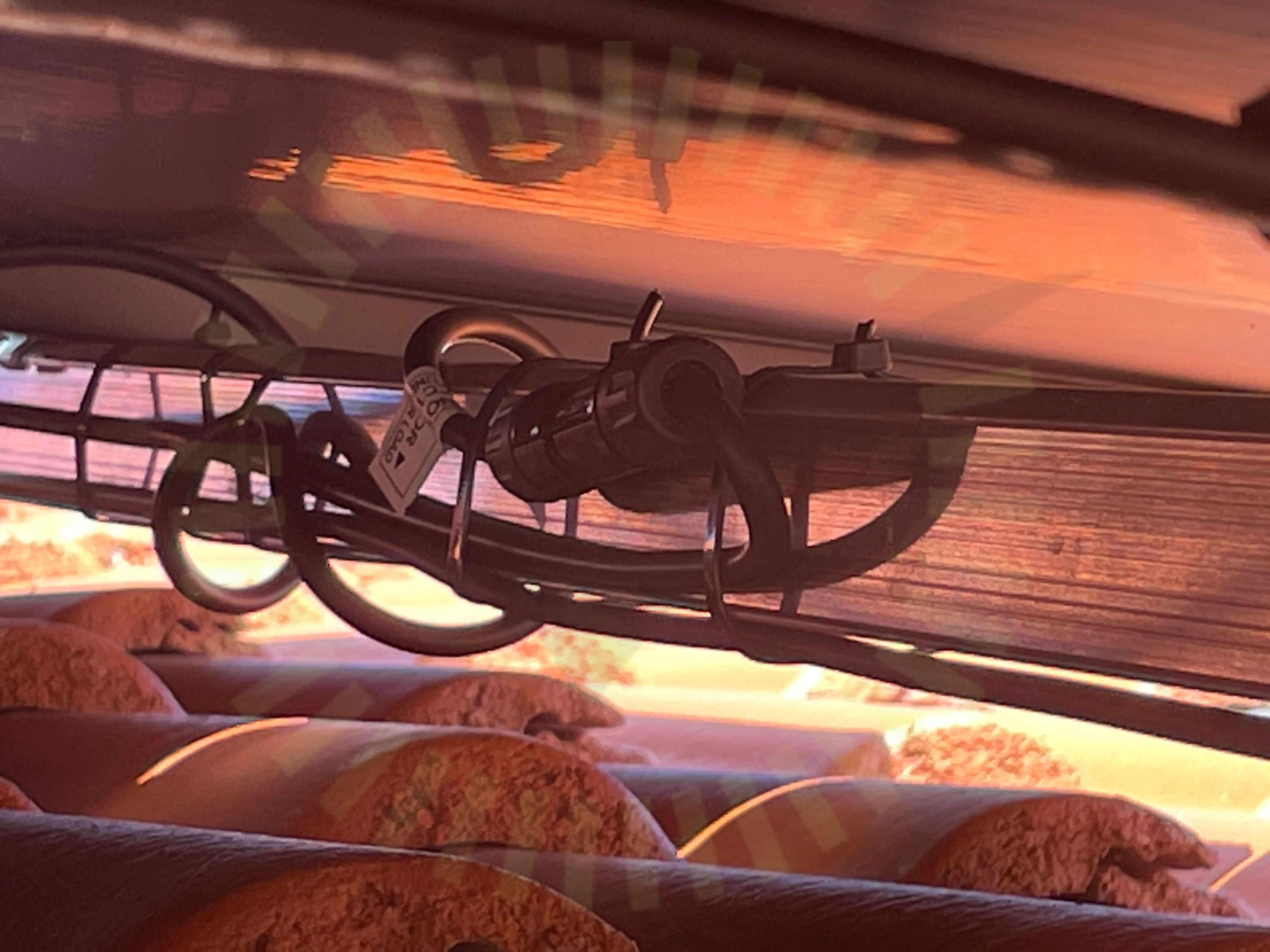

3.3 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
14/17
Tak 1, ESDEC Lutande Panntak
Anmärkningar
6/26
4.1 Förstärkningsskruv
Inte godkänd
Förstärkningsskruv är felplacerad.
4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.3 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
4.4 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Inmatat värde för takhöjd på takyta 3 stämmer ej överens med verkligheten.
4.5 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
4.6 Takkrokarnas CC
Inte godkänd
Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt 1050mm på stora fältet på takyta 2 samt på takyta 3.
Godkända kontrollpunkter
20/26
Undercentral
Anmärkningar
1/7
5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.
Godkända kontrollpunkter
6/7
Varselmärkning
Anmärkningar
1/5

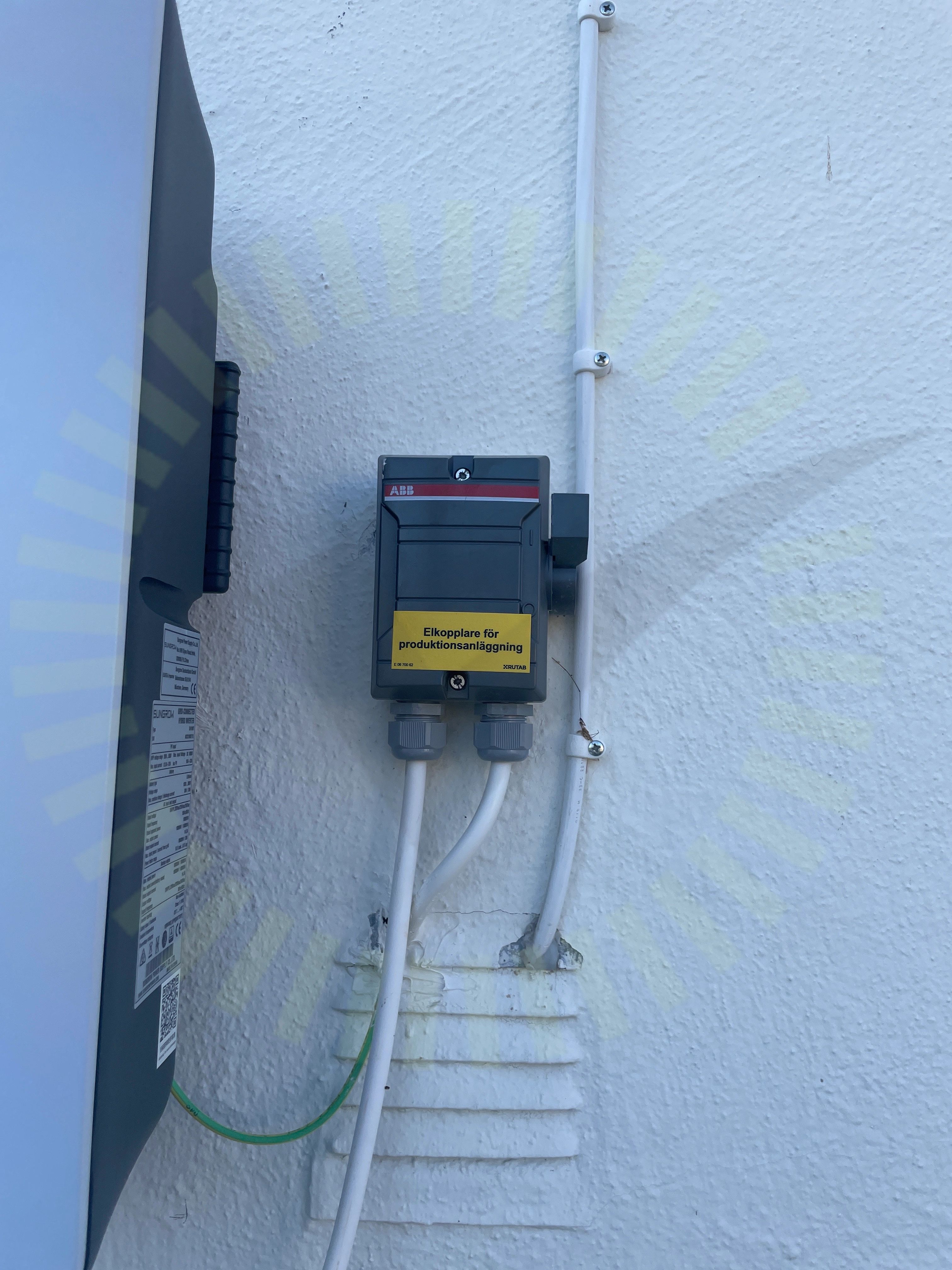

6.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
4/30
7.1 AC Böjradie
Inte godkänd
Hårt dragen kabel, påverkar dragavlastningen i växelriktare.
7.2 DC Kablage förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd.
7.3 Märkning
Inte godkänd
Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
7.4 Petskydd: Huvudcentral
Inte godkänd
Vid genomföring av kablage till växelriktare så har ett för stort hål tagits i huvudcentralens kapsling.
Godkända kontrollpunkter
26/30
