Besiktningsrapport

9.2

Installation av

Energy Effective Solutions

Datum

2 februari 2024

Ort

sigtuna, Stockholms län

Klämmornas placering

Skenornas överhäng

Kabeluppfästning

+ 4

90% godkända

10% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Optimerare

FerroAmp: SSO 8kW

Montagesystem

Weland Stål: Råspont

Växelriktare

FerroAmp: EnergyHub Wall 21/28 kVA

Tillbehör

Säkerhetsbrytare AC

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare (11)Säkerhetsbrytare AC (7)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, Weland Stål: Råspont (26)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema för boningshus är otydligt. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Optimerare

Godkända kontrollpunkter

11/11

Avstånd närliggande objekt

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Kabeldimensionering

Max total effekt

Placering

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

1/17

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16-17

Godkända kontrollpunkter

16/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panellayout i lastberäkningen för boningshuset stämmer inte med verkligheten.

Tillverkarens montageanvisningar

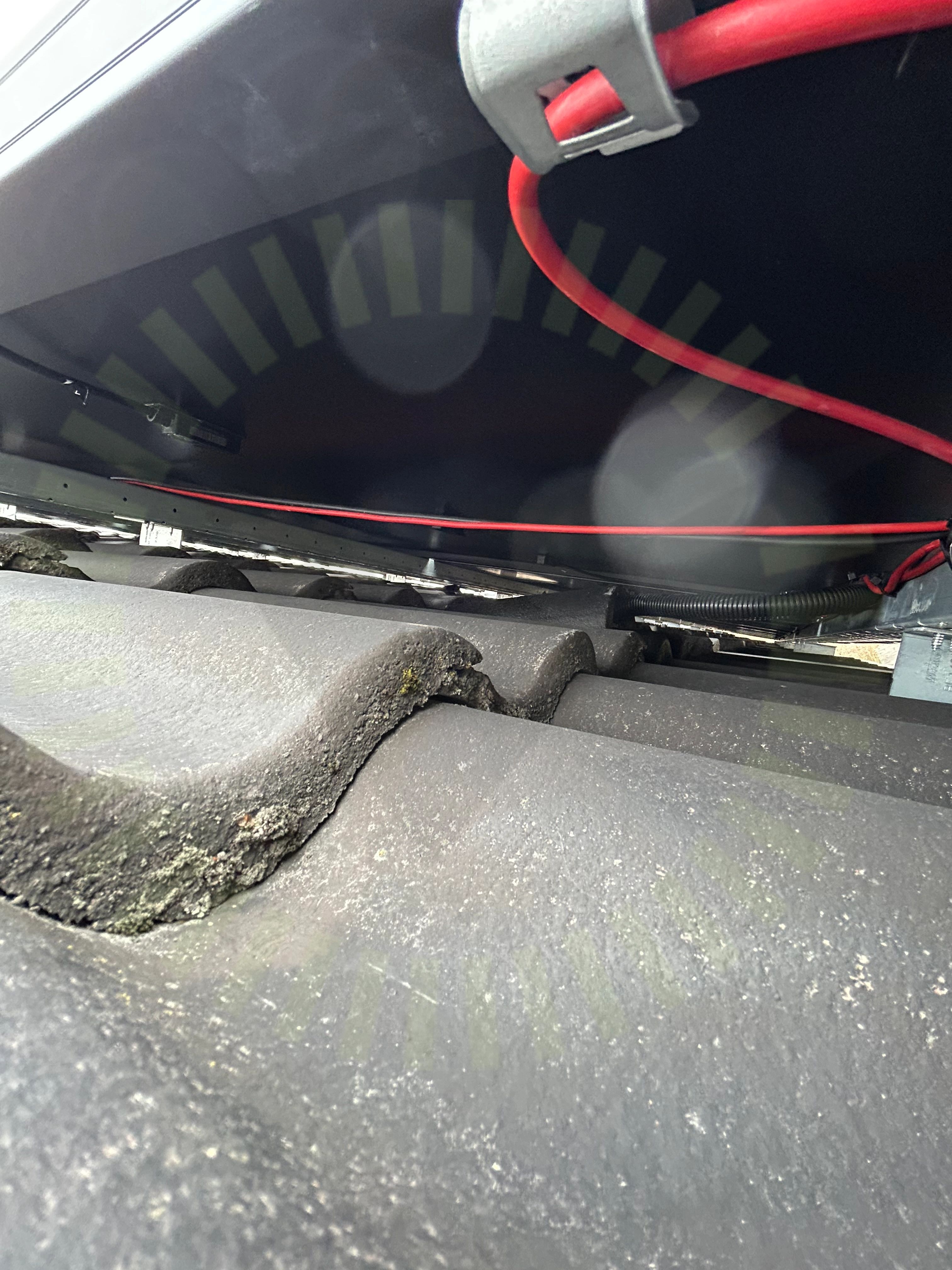

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

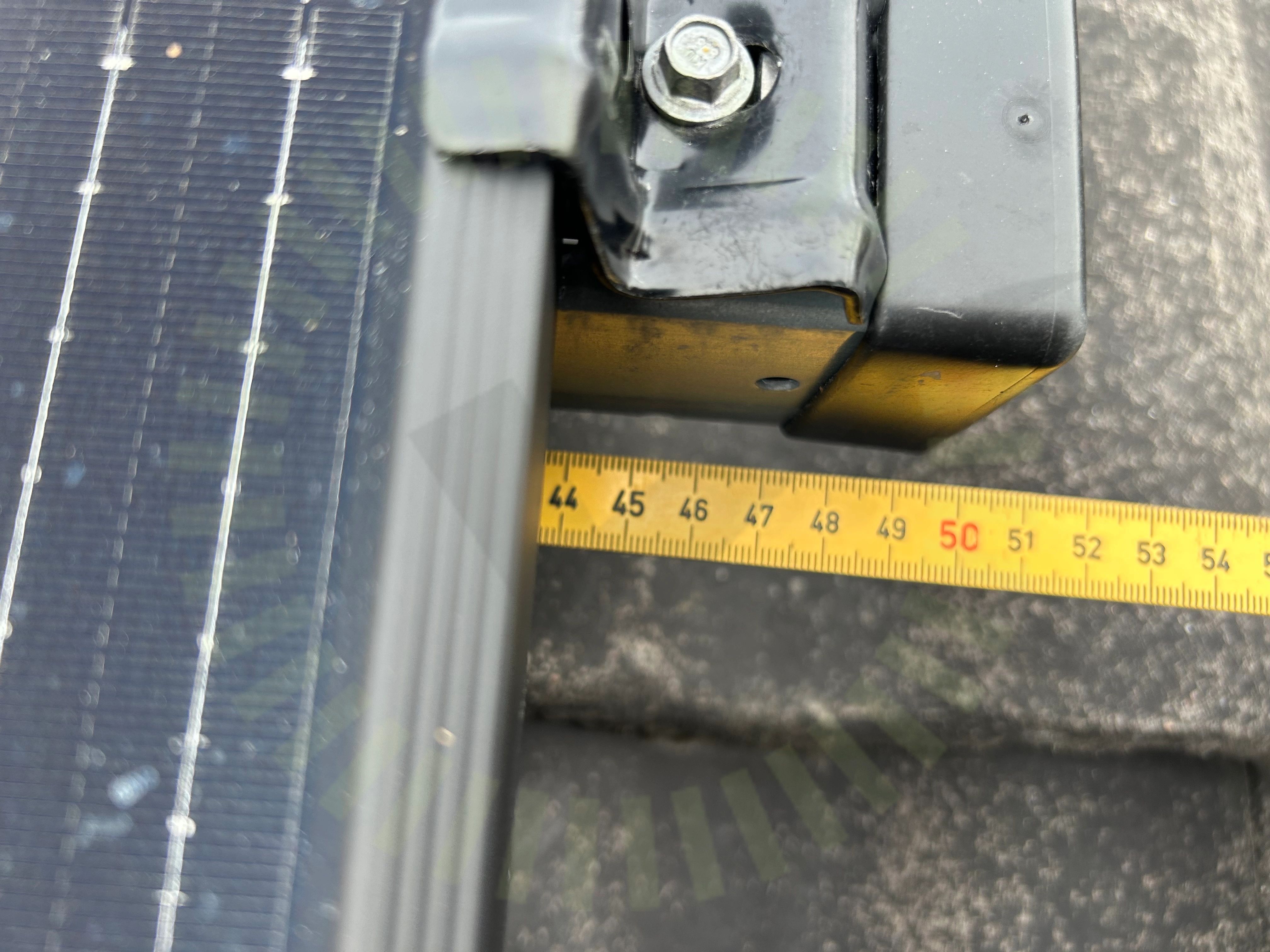

5.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Godkända kontrollpunkter

18/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenors avstånd till varandra

Skenskarvar

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/37

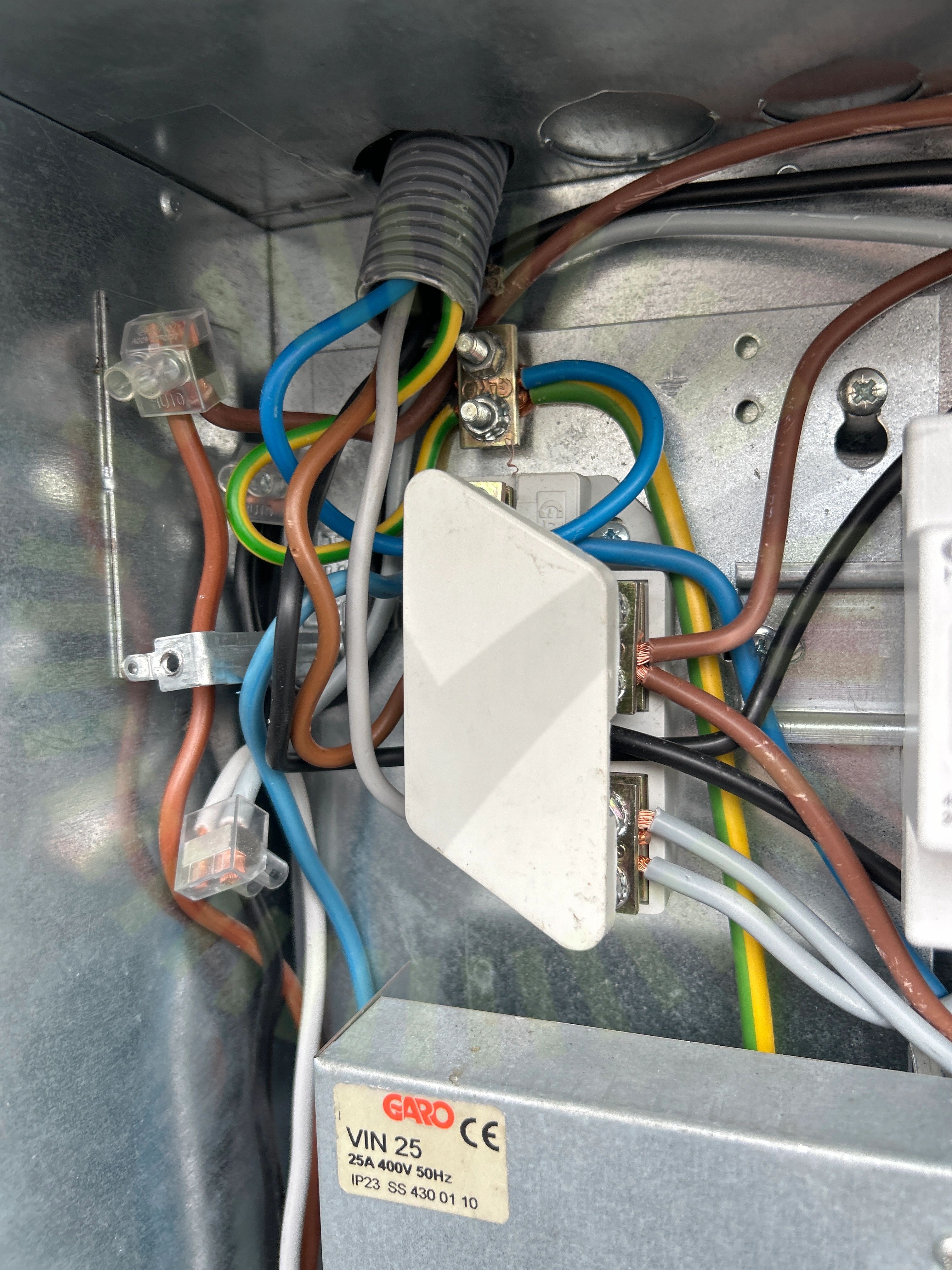

7.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

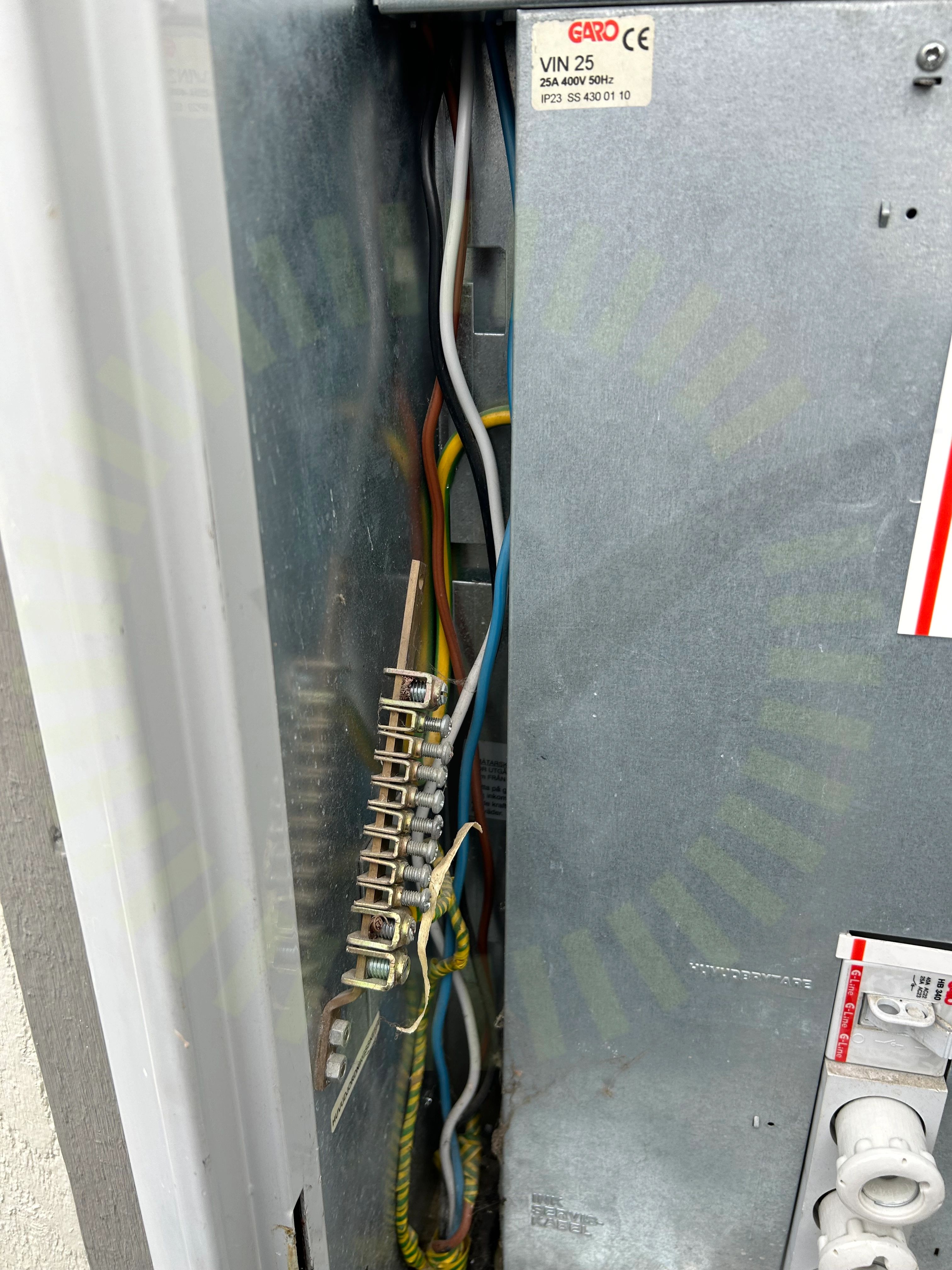

7.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

7.3 Frontkåpa

Inte godkänd

Frontkåpan är inte fastsäkrad ordentligt. Nedre tumskruv saknas på båda sidor.

FerroAmp: EnergyHub Wall 21 & 28 kW Rev B01, Sida 8

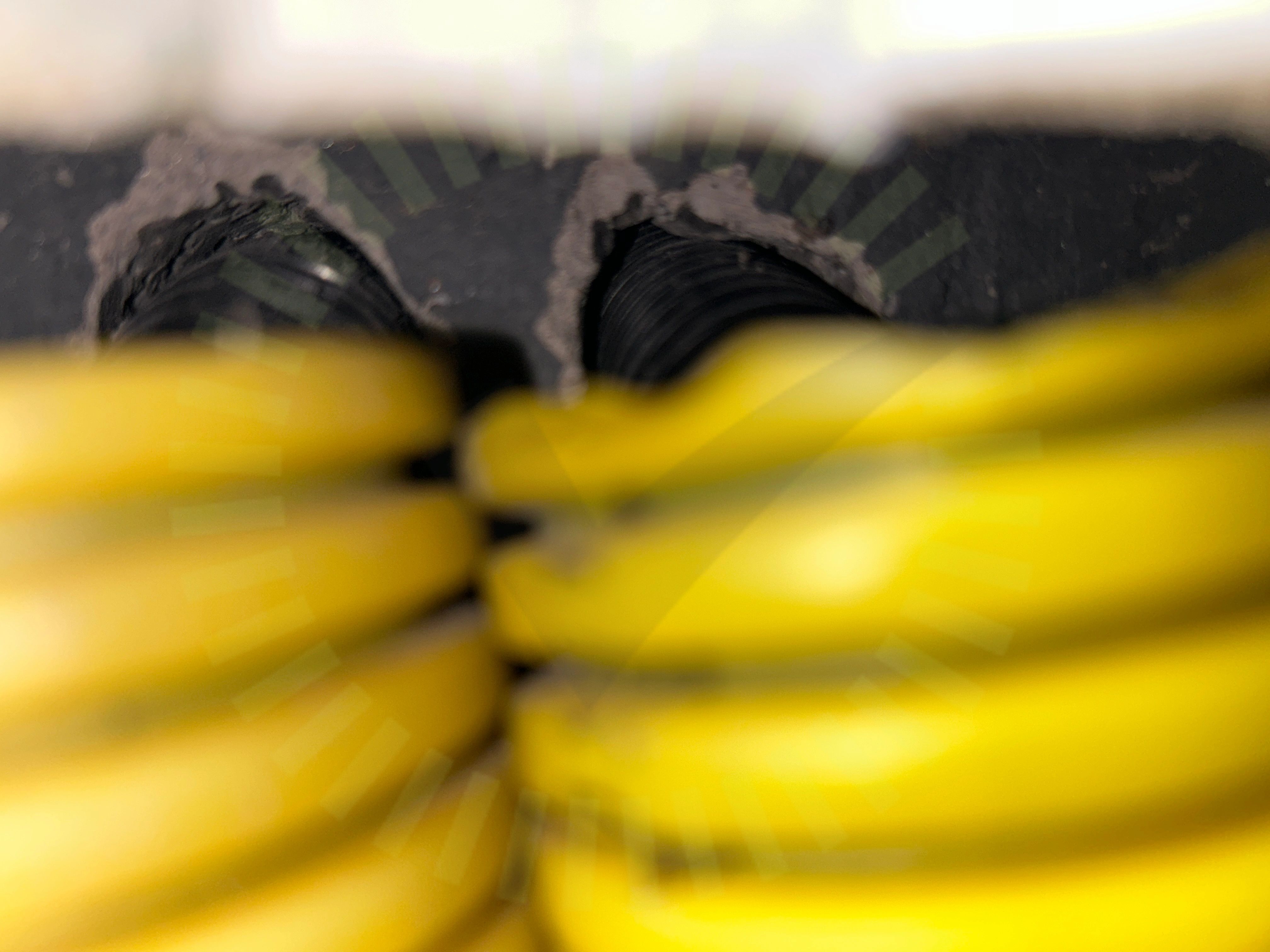

7.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

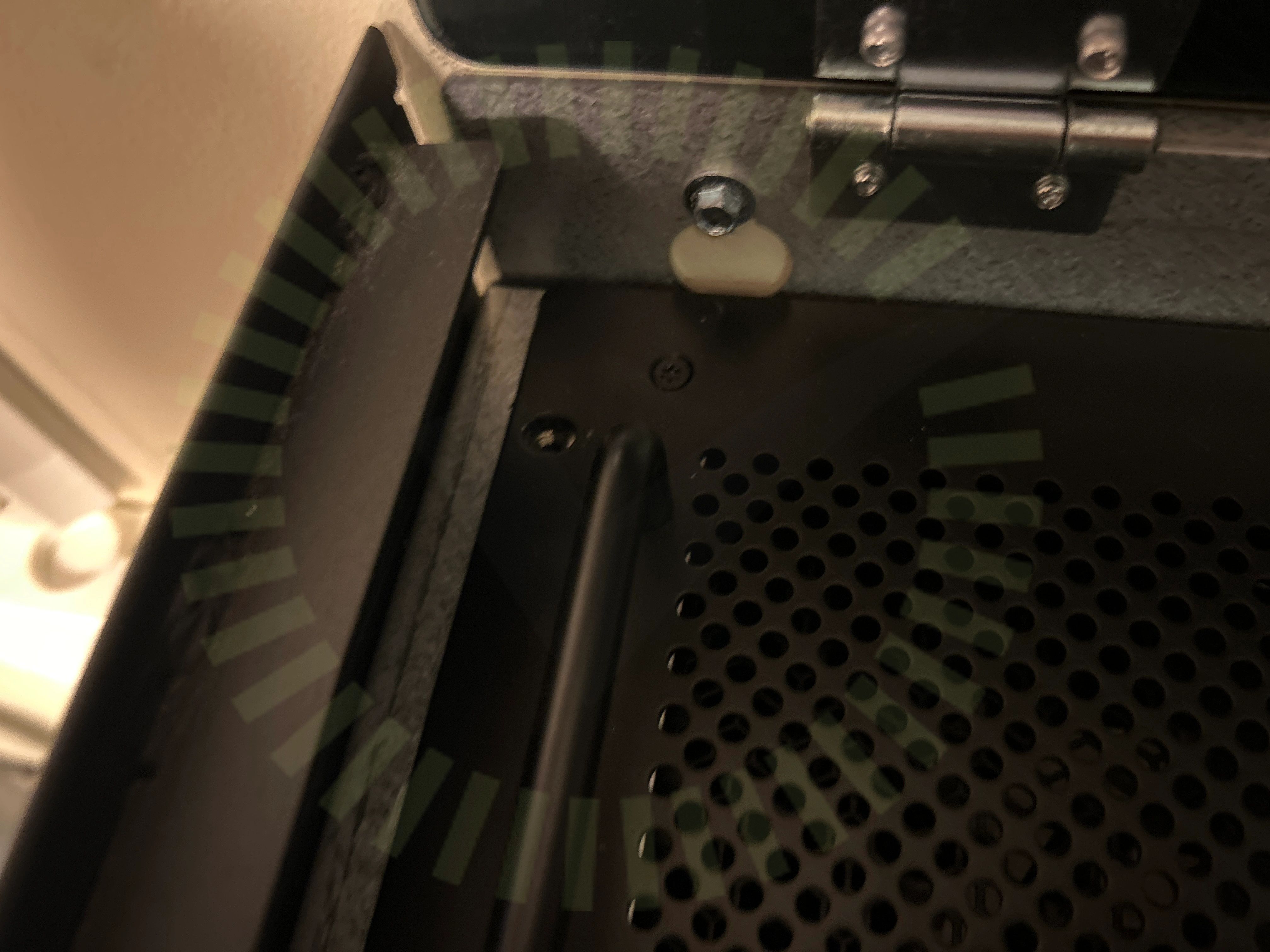

7.5 Placering av EnergyHub XL modul

Inte godkänd

EnergyHub XL är inte fastsäkrad korrekt, skruv saknas.

FerroAmp: EnergyHub Wall 21 & 28 kW Rev B01, Sida 5

Godkända kontrollpunkter

32/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Anslutning till Power Distribution box

Avstånd närliggande objekt

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Internet

Kabeldimensionering

Kabeldimensionering AC

Kabeldimensionering DC

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Strömtransformatorer

Säkring

Tillgänglighet

Väderbeständigt material

Värmeutveckling

Växelriktarens IP klassning
