Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

13 december 2023

Ort

JÄRFÄLLA, Stockholms län

Takkrokarnas CC

Kabeluppfästning

Takkrokens höjdjustering

+ 11

83% godkända

17% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Optimerare

Huawei: SUN2000-450W-P

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Huawei: SUN2000-450W-P (10)Tak 1, Longi: LR5-54HPB (17)Undercentral (8)Varselmärkning (4)Växelriktare (42)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/13

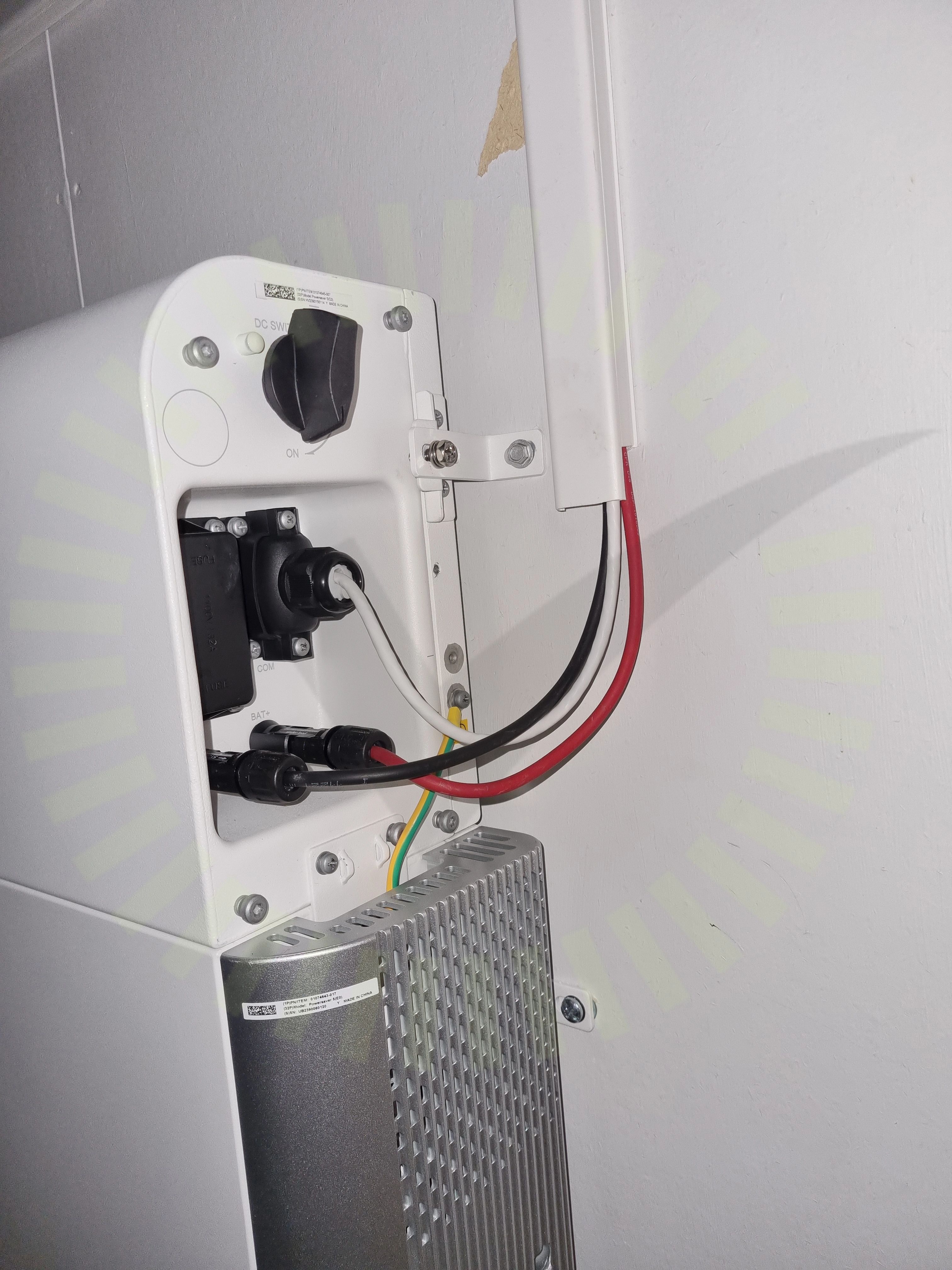

2.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90

Godkända kontrollpunkter

12/13

Avstånd till växelriktare

Batterikåpor

DC anslutning

Fastsäkring av produkt

Närliggande objekt

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/25

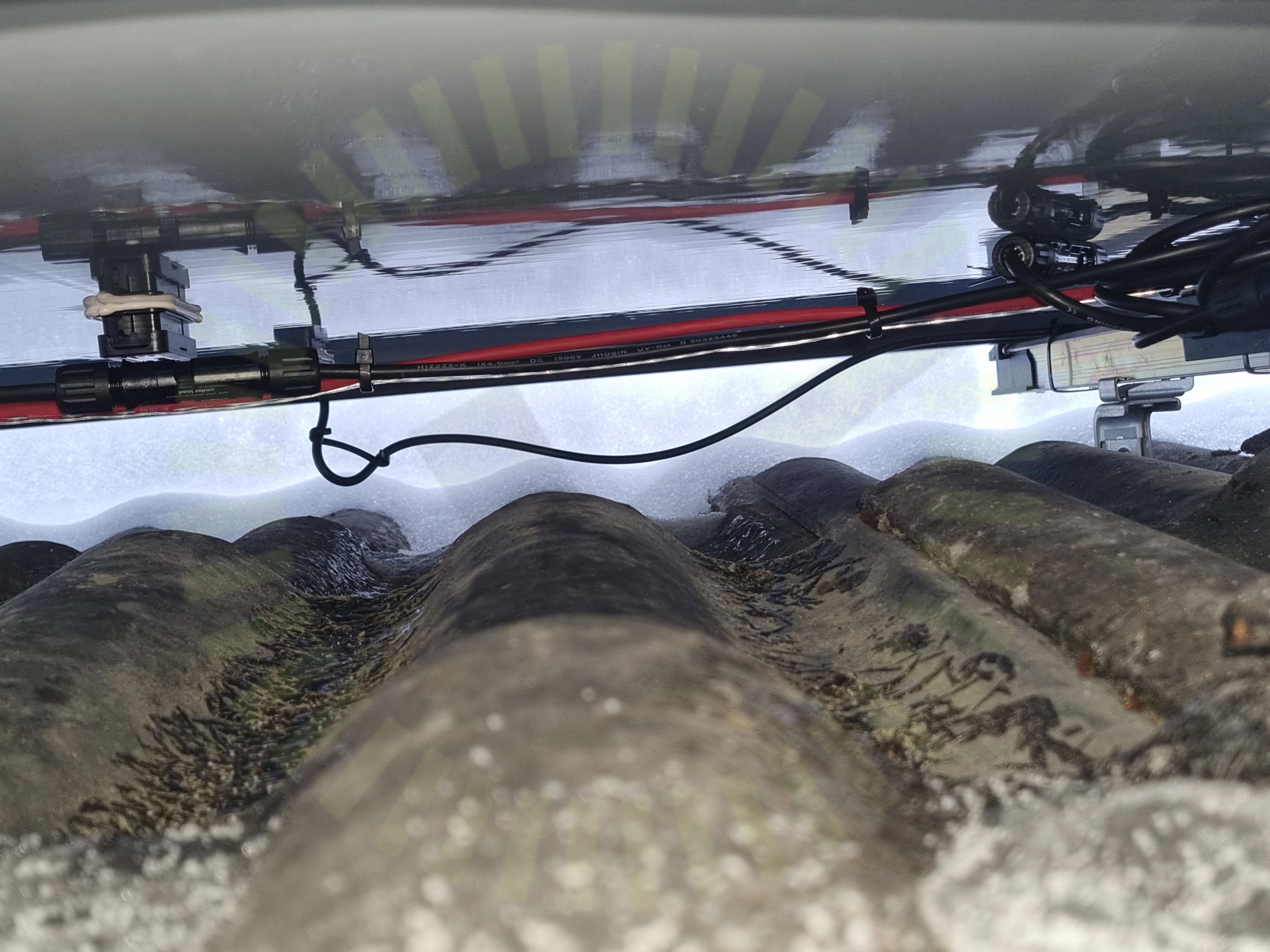

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

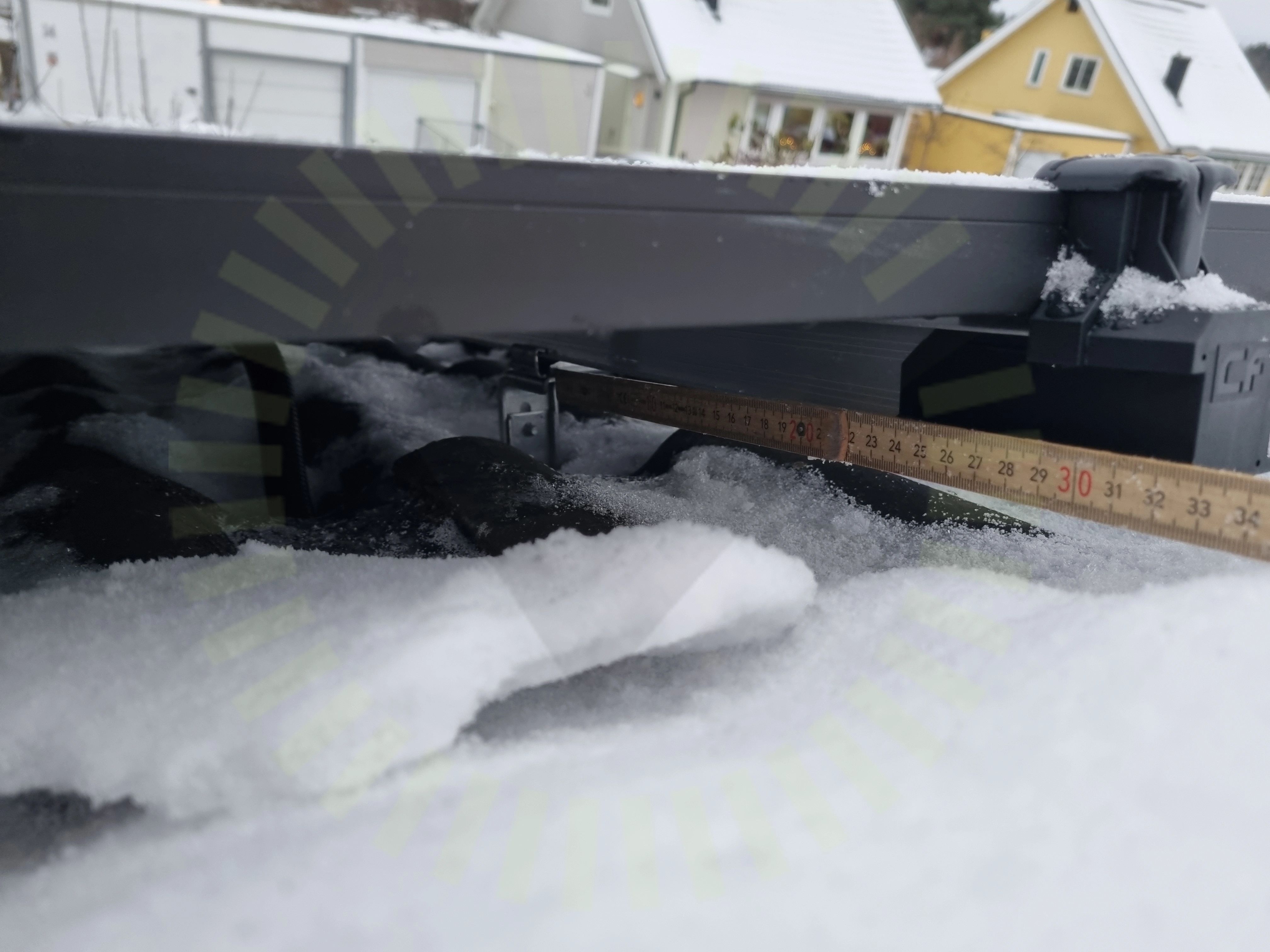

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

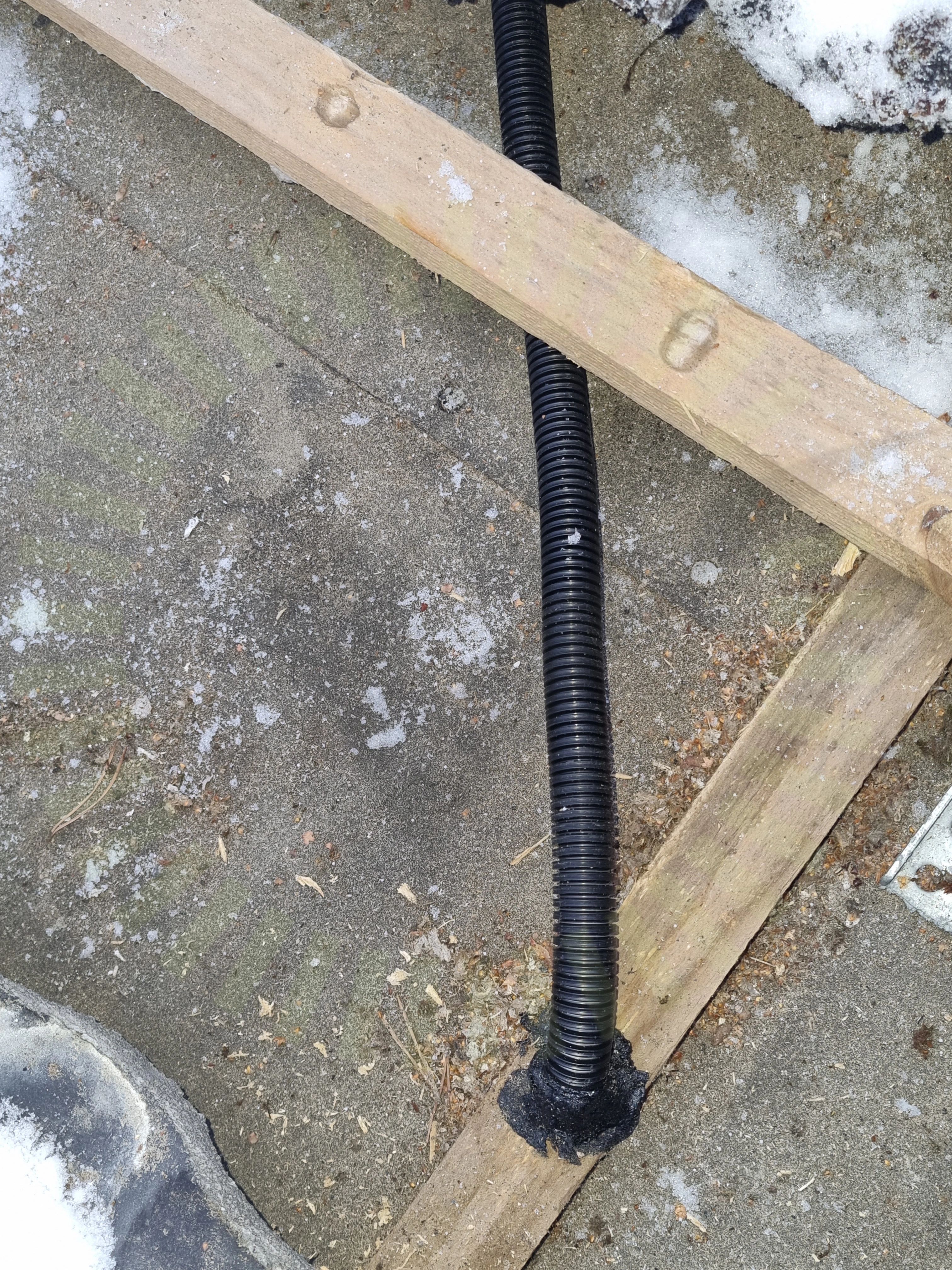

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

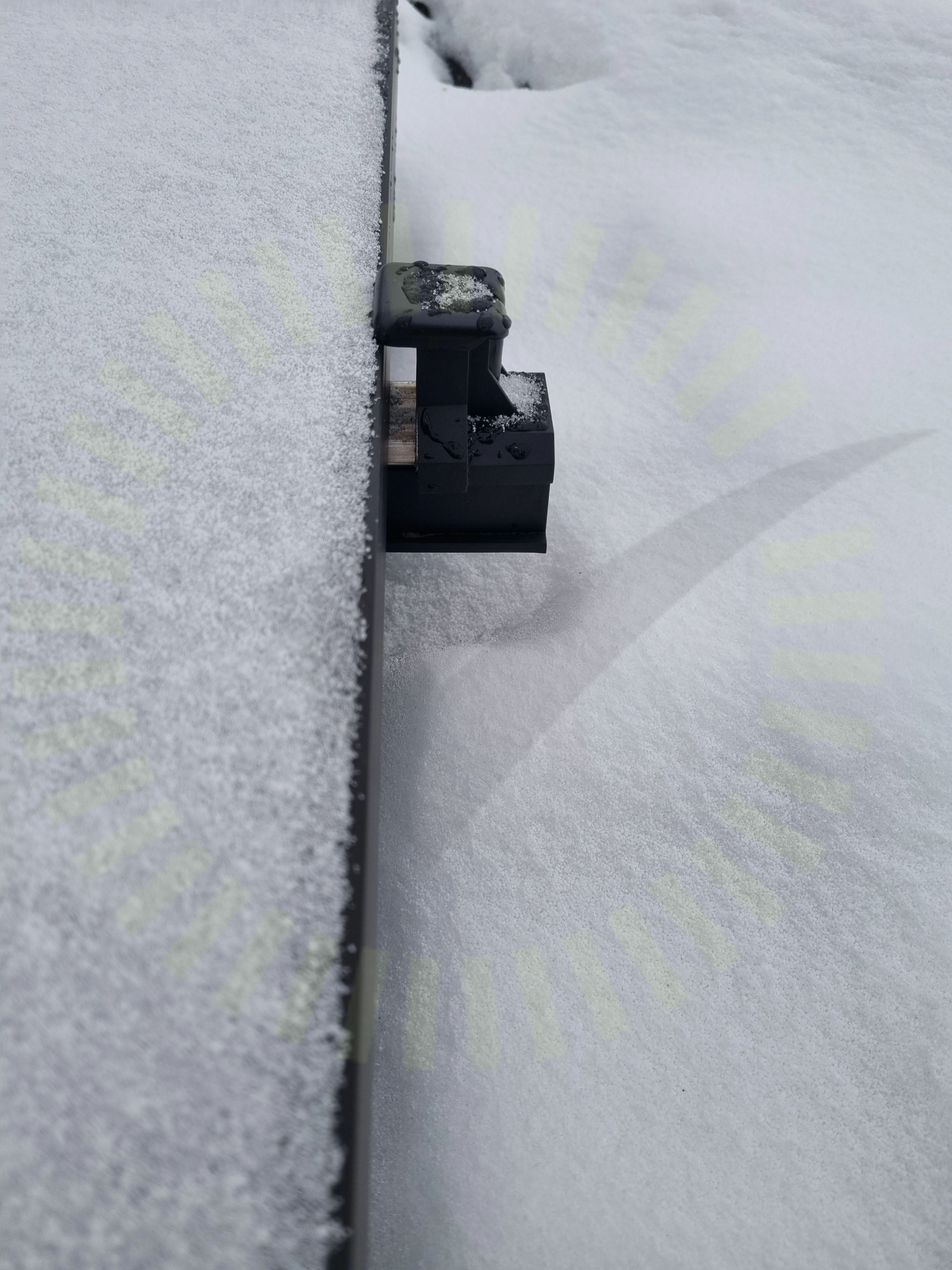

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

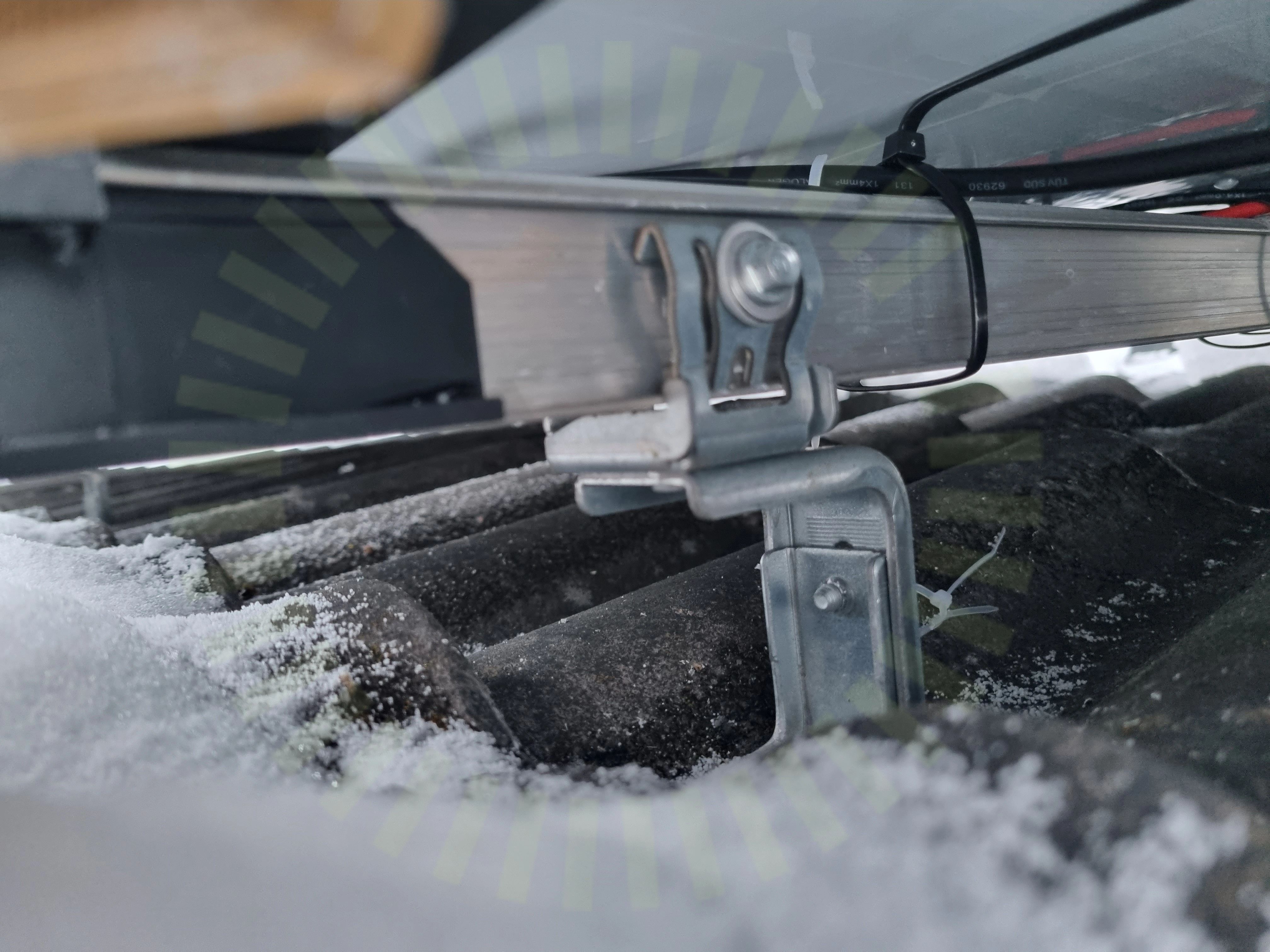

3.6 Takkrokens höjdjustering

Inte godkänd

Krokens höjdjustering är inte åtdragen. Sitter helt löst,

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 10

3.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Högst uppmätt mått mellan infästningar: 900mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/25

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Panelstorlek

Skador

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takets lutning

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Mittklämmor

Tak 1, Huawei: SUN2000-450W-P

Anmärkningar

2/10

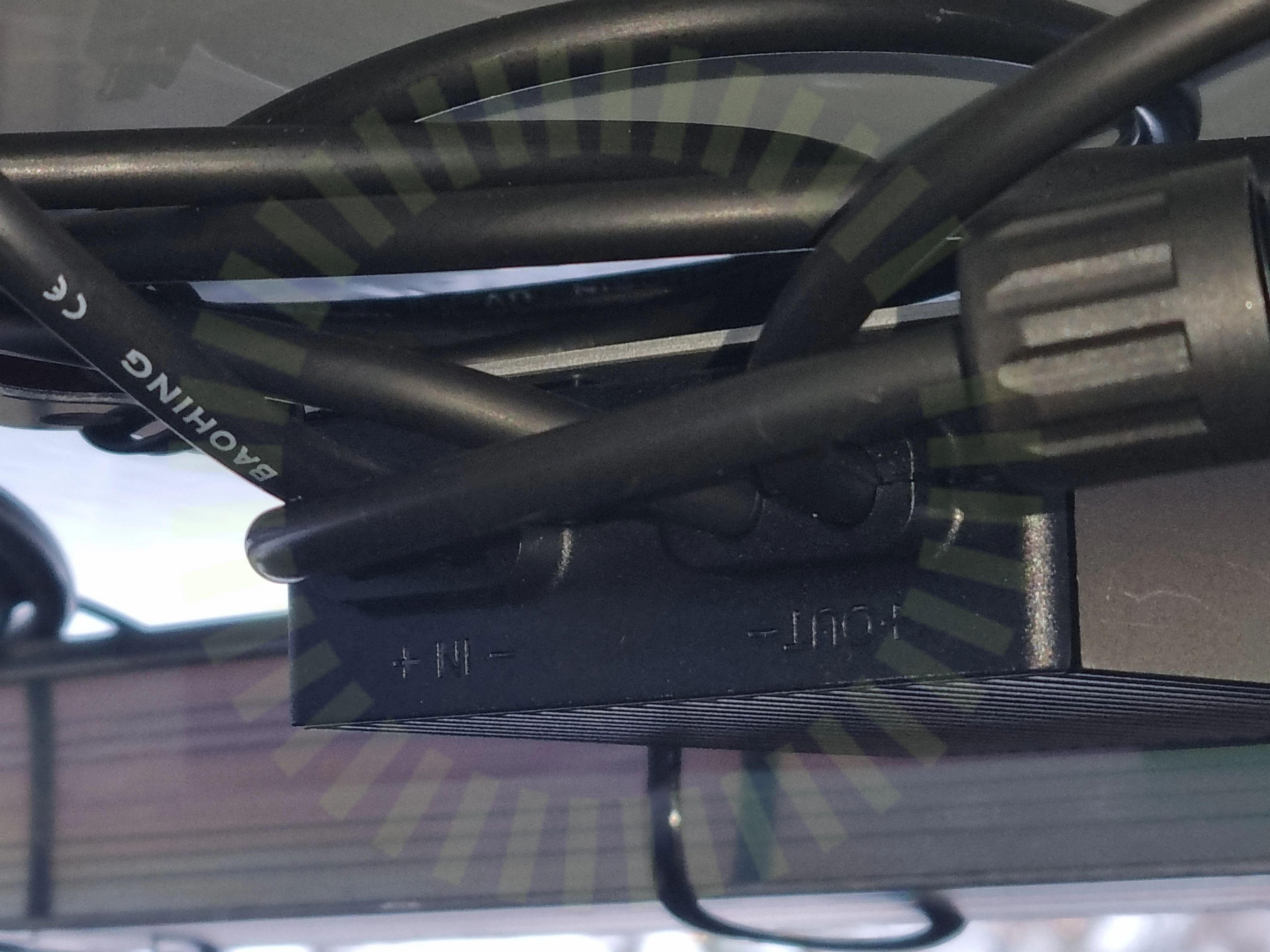

4.1 Dragavlastade

Inte godkänd

Optimerarens kablage har för skarp böjradie.

SS 436 40 00 (522.8.3)

4.2 Mätprotokoll

Inte godkänd

Mätprotokoll saknas.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

8/10

Antal optimerare

Avstånd närliggande objekt

Avstånd till växelriktare

DC Kontakter

Fastsäkring av optimerare

Max total effekt

Strängdesign för SUN2000-M1

Strängdesign för SUN2000-M2

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

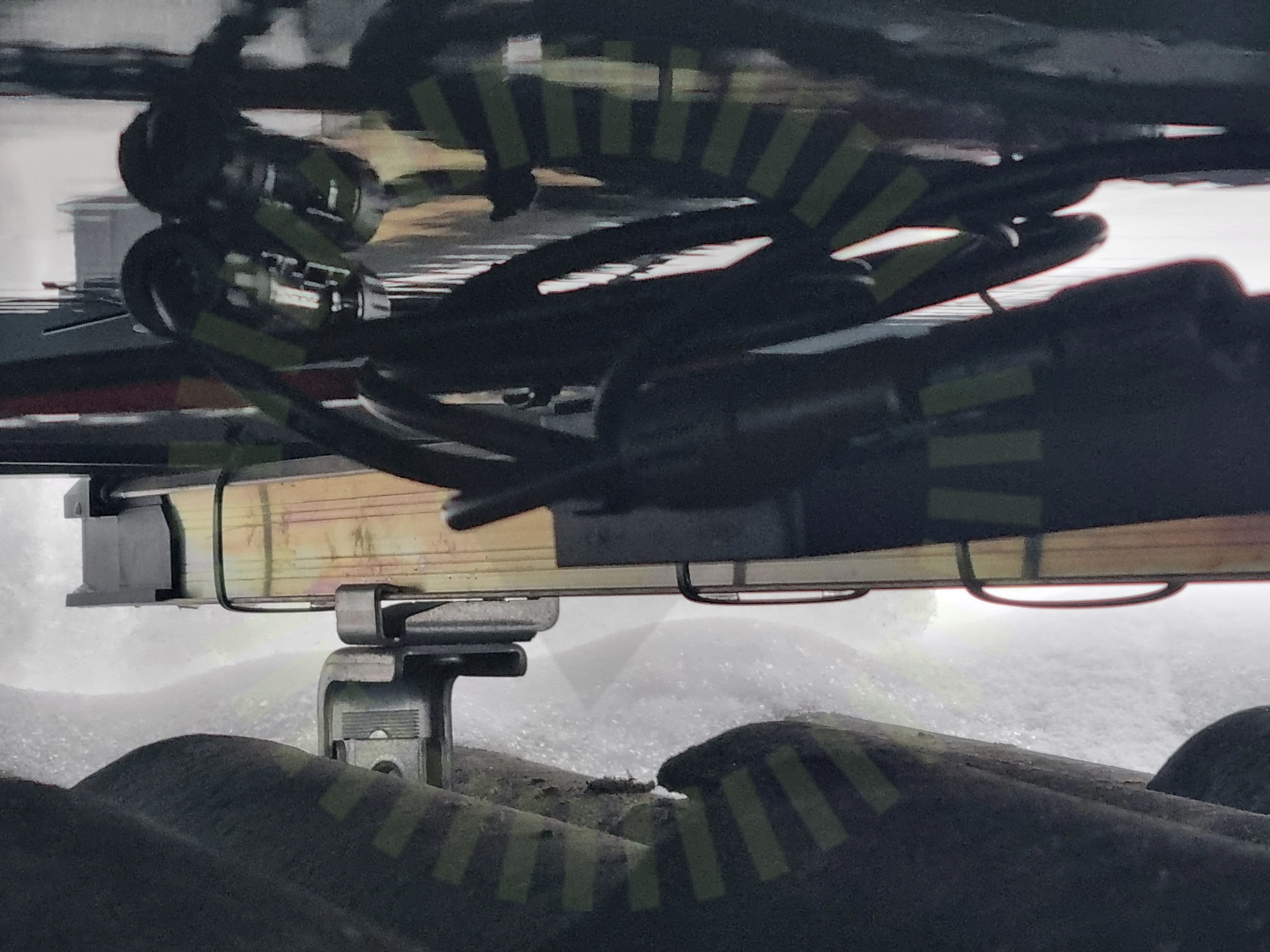

5.1 Panelkablagets böjradie

Inte godkänd

Kablar ut från kontakter har för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

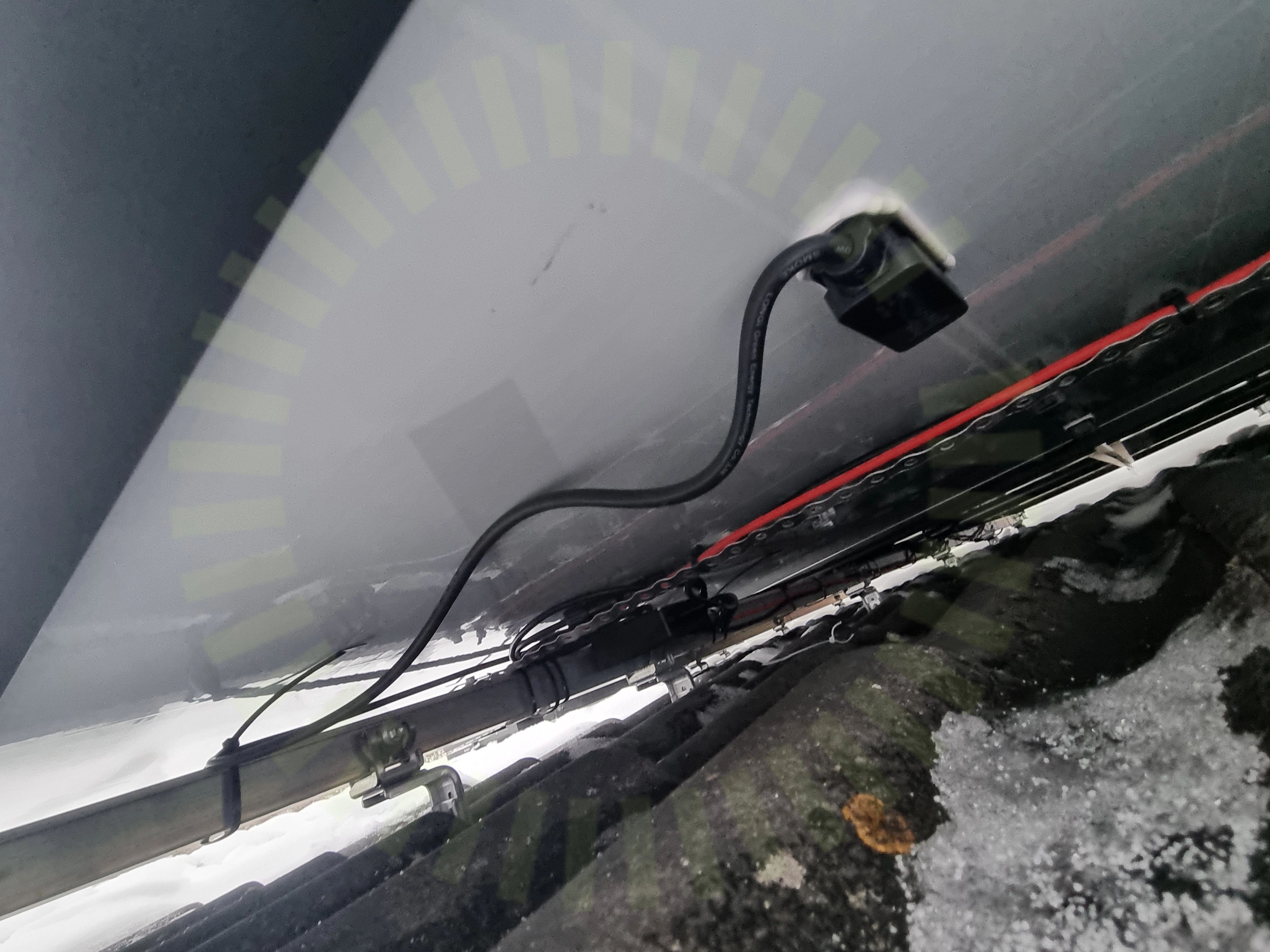

5.2 Kopplingslåda böjradie

Inte godkänd

Kabel från kopplingslåda är ej dragavlastad.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Ej tillgängligt vid besiktning

2/17

Punktbelastning

Skador på panel

Undercentral

Anmärkningar

1/6

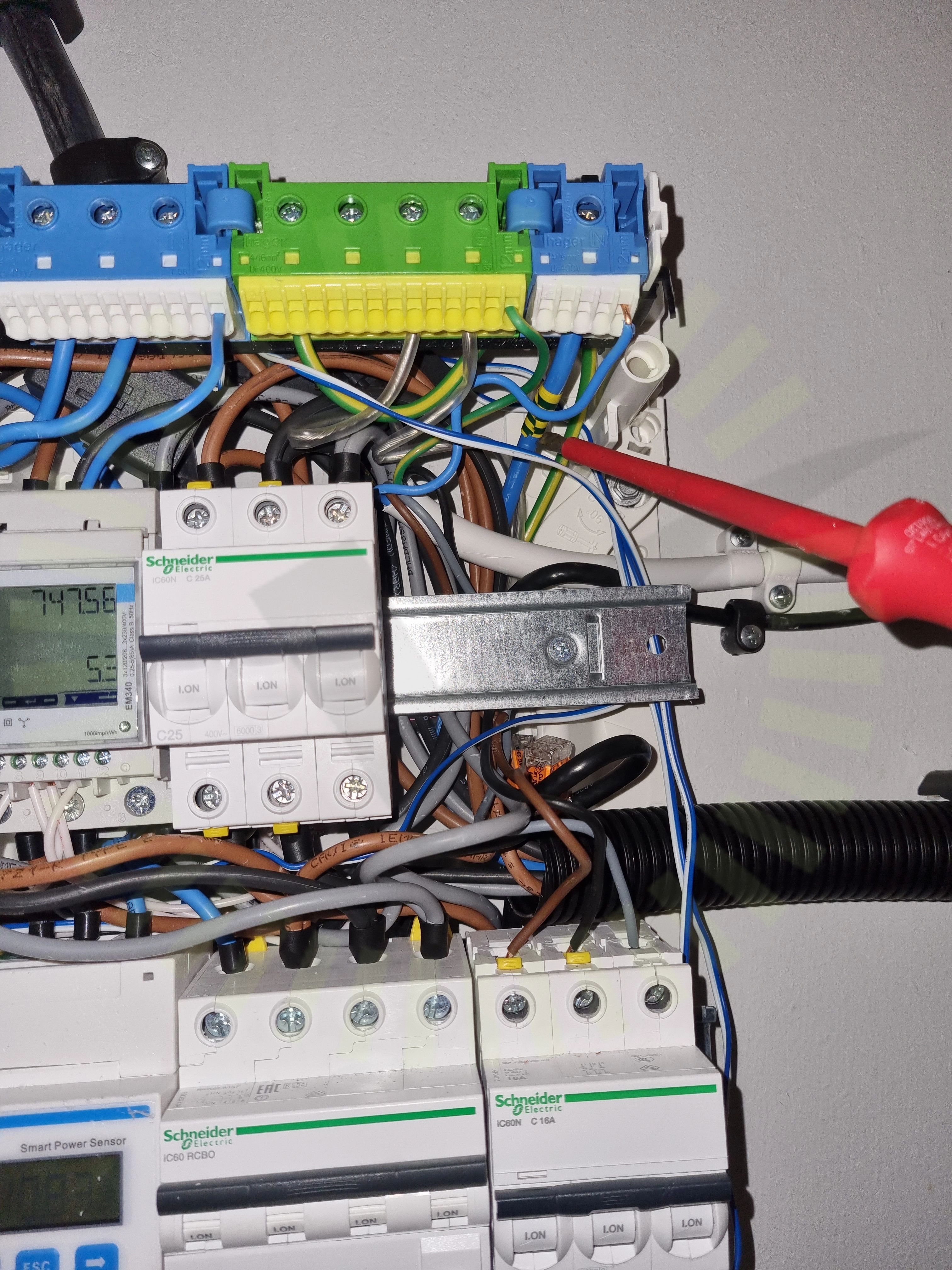

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

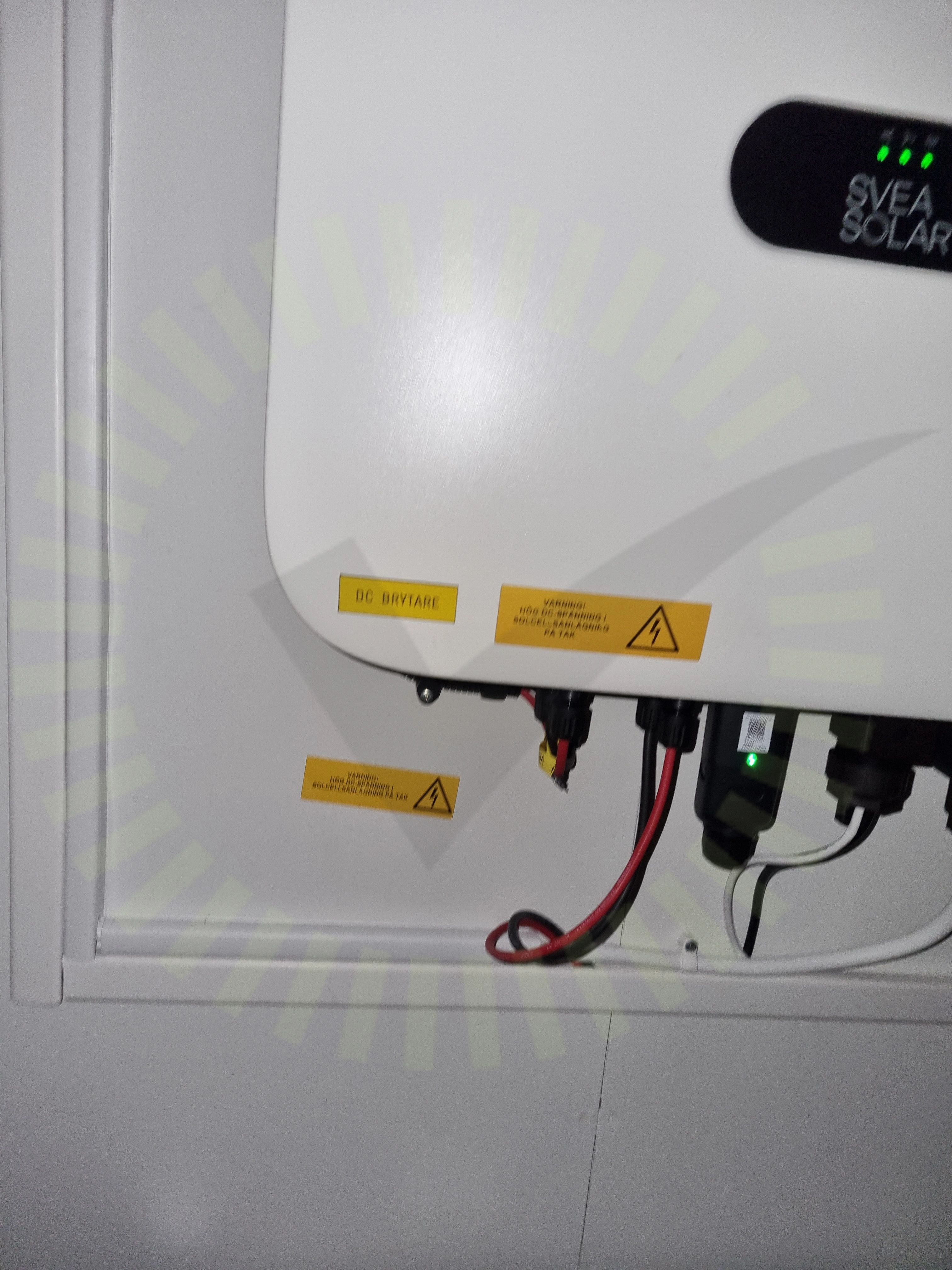

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas information om att spänningssatta delar inte går att frånkoppla.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

3/41

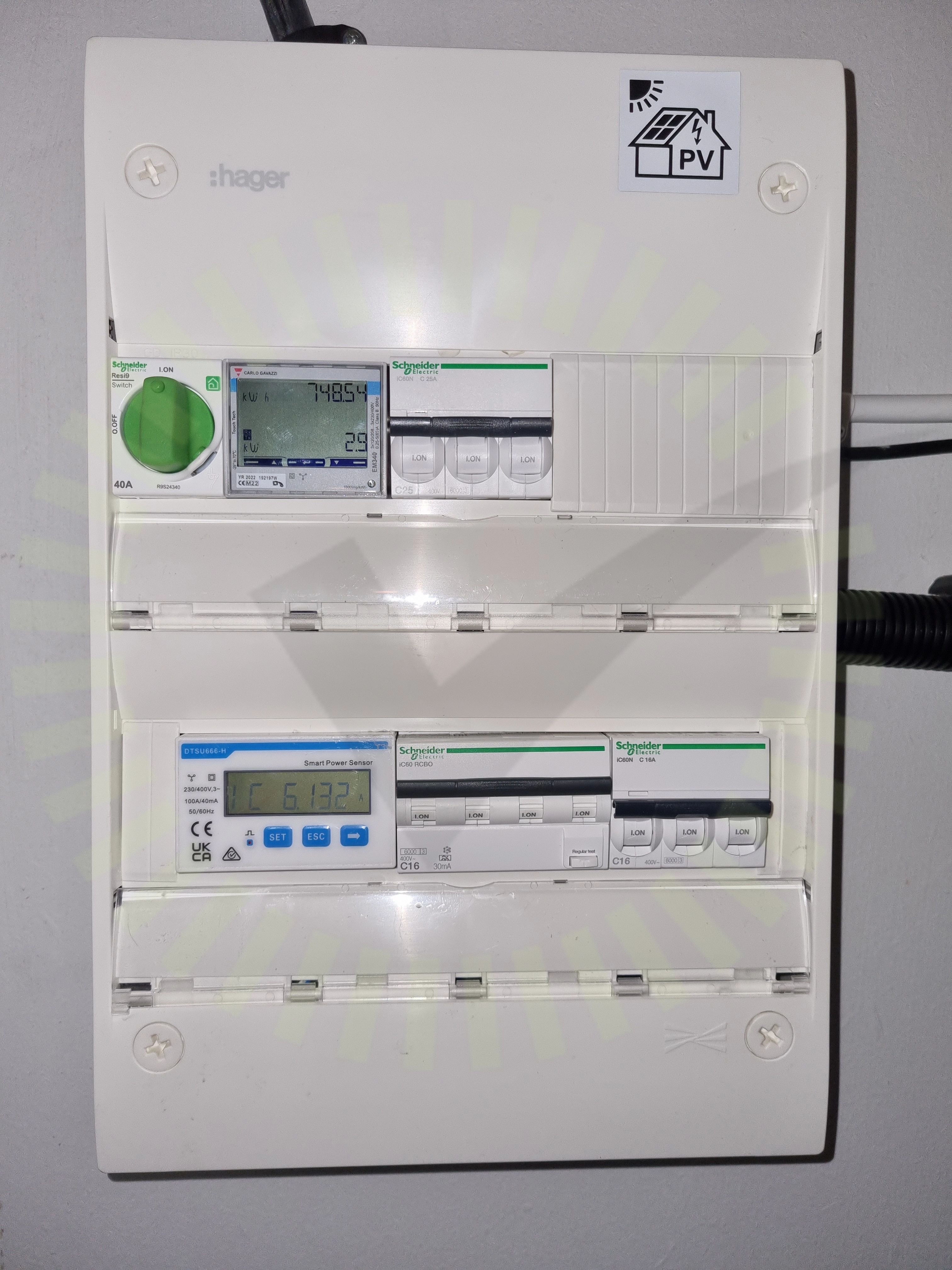

8.1 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

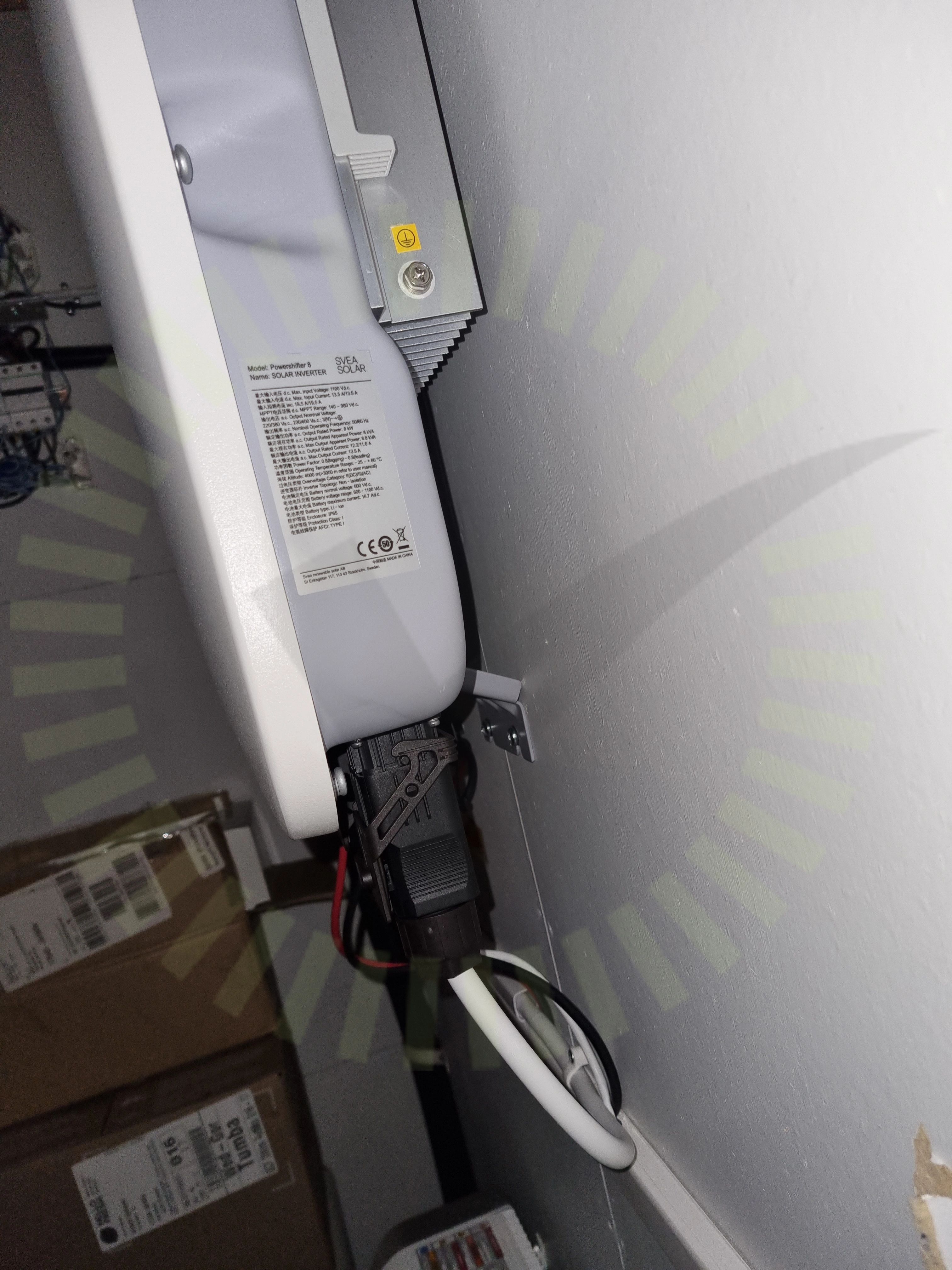

8.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

8.3 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

37/41

AC kablage förläggning

AC Kablage förläggning

Anslutning av CT klämmor

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Matning till smartmätare

Mekanisk påverkan

Placering

Placering av CT klämmor

Signalkabel till växelriktaren

Skadat kablage

Skador signalkablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/41

Strängdesign
