Besiktningsrapport

9.1

Installation av

1KOMMA5°

Datum

17 juni 2024

Ort

Landskrona , Skåne län

Val av klämma

Fastsäkring av produkt

Kabeldragning

+ 3

92% godkända

8% ej godkända

Om installationen

Paneler

1Komma5° - Fullblack

Montagesystem

ESDEC Stående Falstak

Växelriktare

Enphase: IQ8 Series

Batteri

Enphase: IQ BAttery 3T

Tillbehör

Undercentral

Tillbehör

Enphase: IQ Gateway Metered

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (9)Micro-växelriktare (14)Tak 1, 1Komma5° - Fullblack (17)Tak 1, ESDEC Stående Falstak (26)Undercentral (8)Varselmärkning (4)Växelriktare (31)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Batteri

Anmärkningar

1/9

2.1 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

8/9

AC anslutning

Avstånd närliggande objekt

Placering av batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Micro-växelriktare

Anmärkningar

1/14

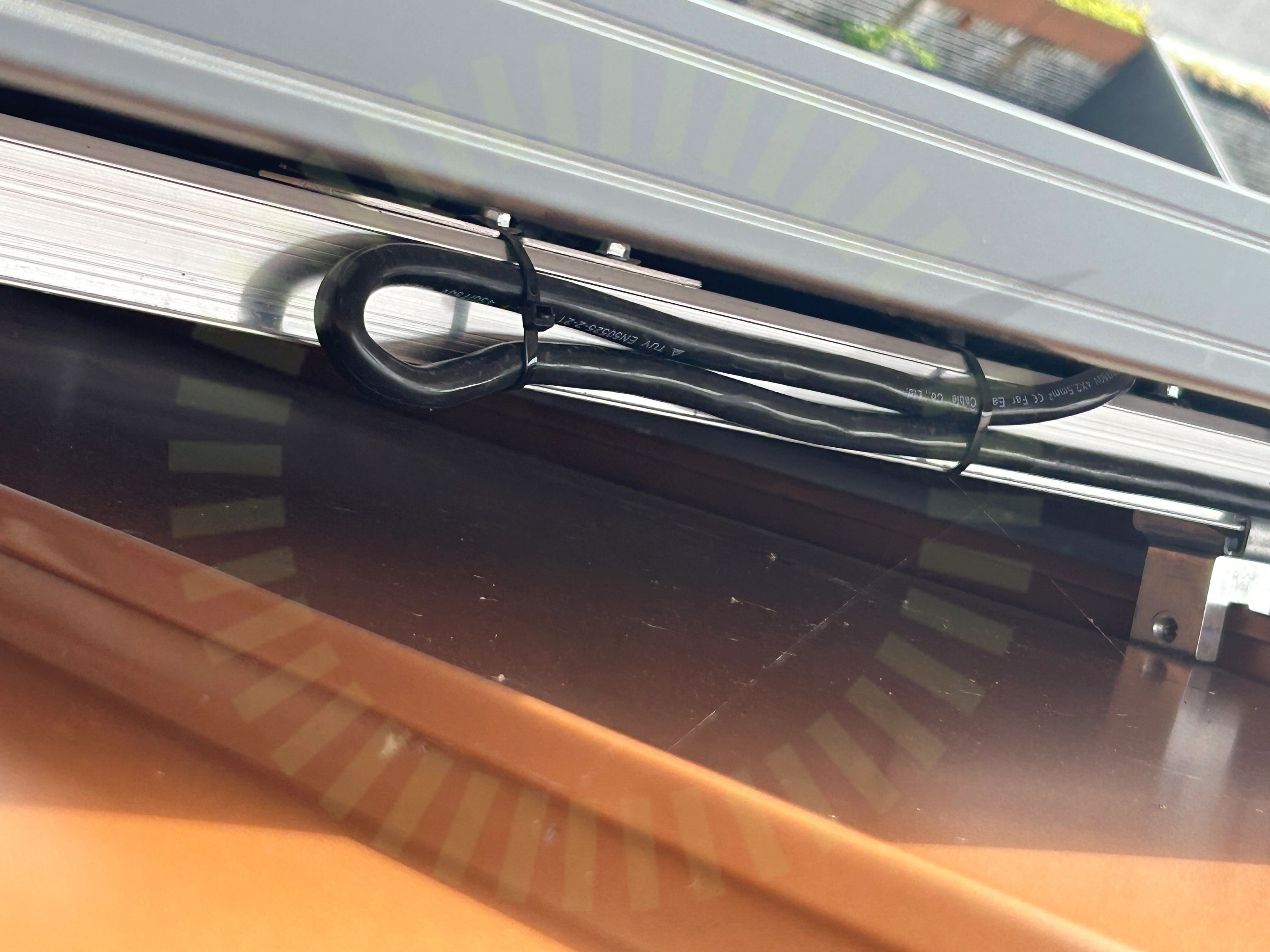

3.1 Kabeldragning

Inte godkänd

Kabelns böjradie är för snäv.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

10/14

Anslutning av paneler

Anslutning IQ Cable

Anslutning micro-växelriktare

Fastsäkring av produkt

Grenkretsar

Kompatibilitet med micro-växelriktare

Kopplingsdosa

Kretsdesign IQ cable-sektion

Placering

Smartmätare

Ej tillgängligt vid besiktning

3/14

DC Kontakter

IQ Sealing Cap

IQ Terminator

Tak 1, 1Komma5° - Fullblack

Anmärkningar

1/17

4.1 Avstånd till hav

Inte godkänd

Vid montage närmre än 500m från havet kräver tillverkare att man vidtar åtgärder gällande jordning och underhåll.

1KOMMA5°: Module Installation manual EN 23.07, Sida 13

Godkända kontrollpunkter

14/17

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakter

Strängförläggning

Tak 1, ESDEC Stående Falstak

Anmärkningar

2/23

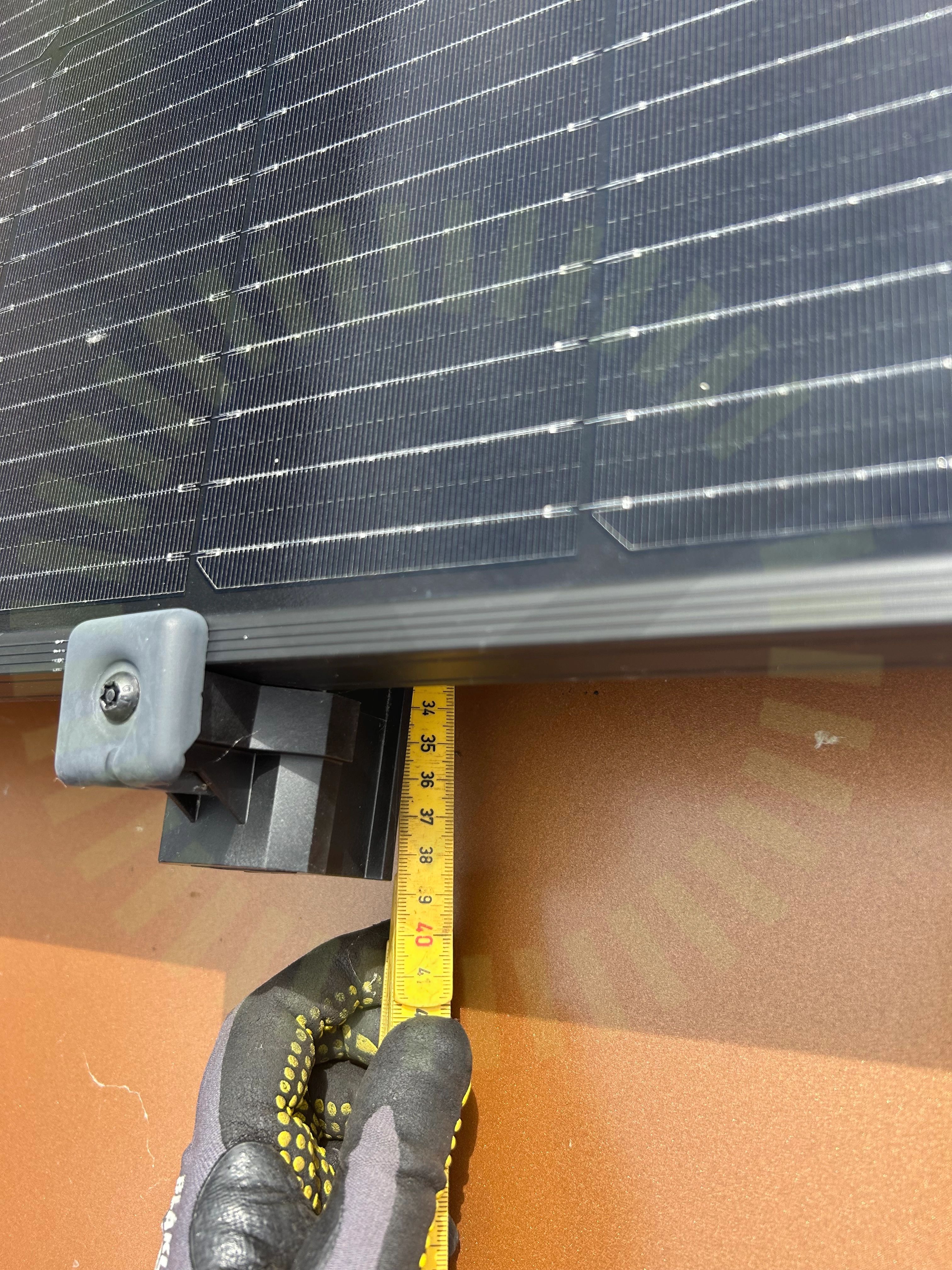

5.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 21

5.2 Val av klämma

Inte godkänd

Olika klämmor har använts på taket. Förekommer både S5 och S5S mini.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 6

Godkända kontrollpunkter

21/23

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans dräneringskanal

Klämmans kontakt med tak

Klämmans placering i skena

Mittklämmor

Panelstorlek

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Fasskena

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/3

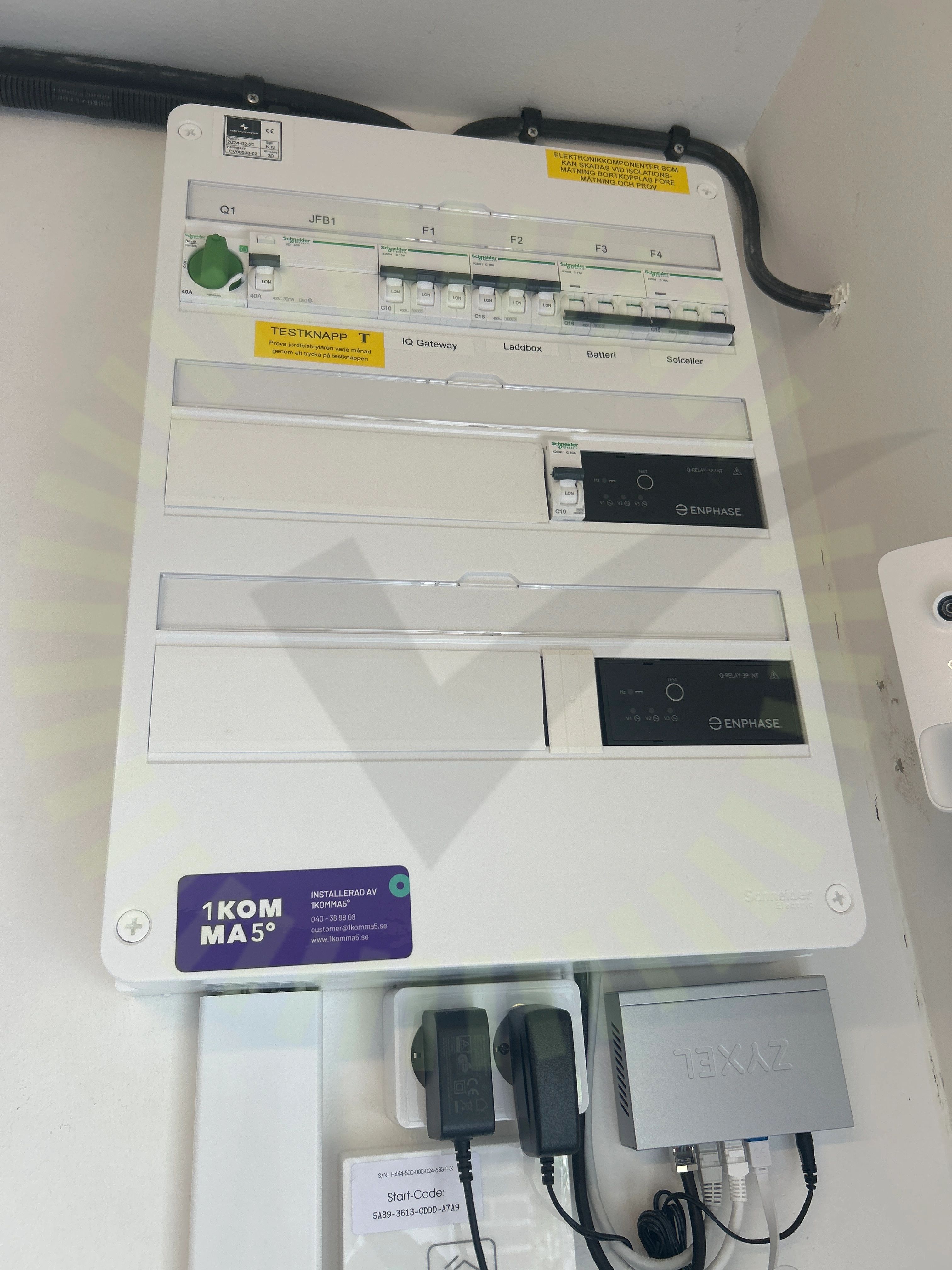

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/3

Informering av solceller

Missvisande varselmärkning

Växelriktare

Anmärkningar

1/27

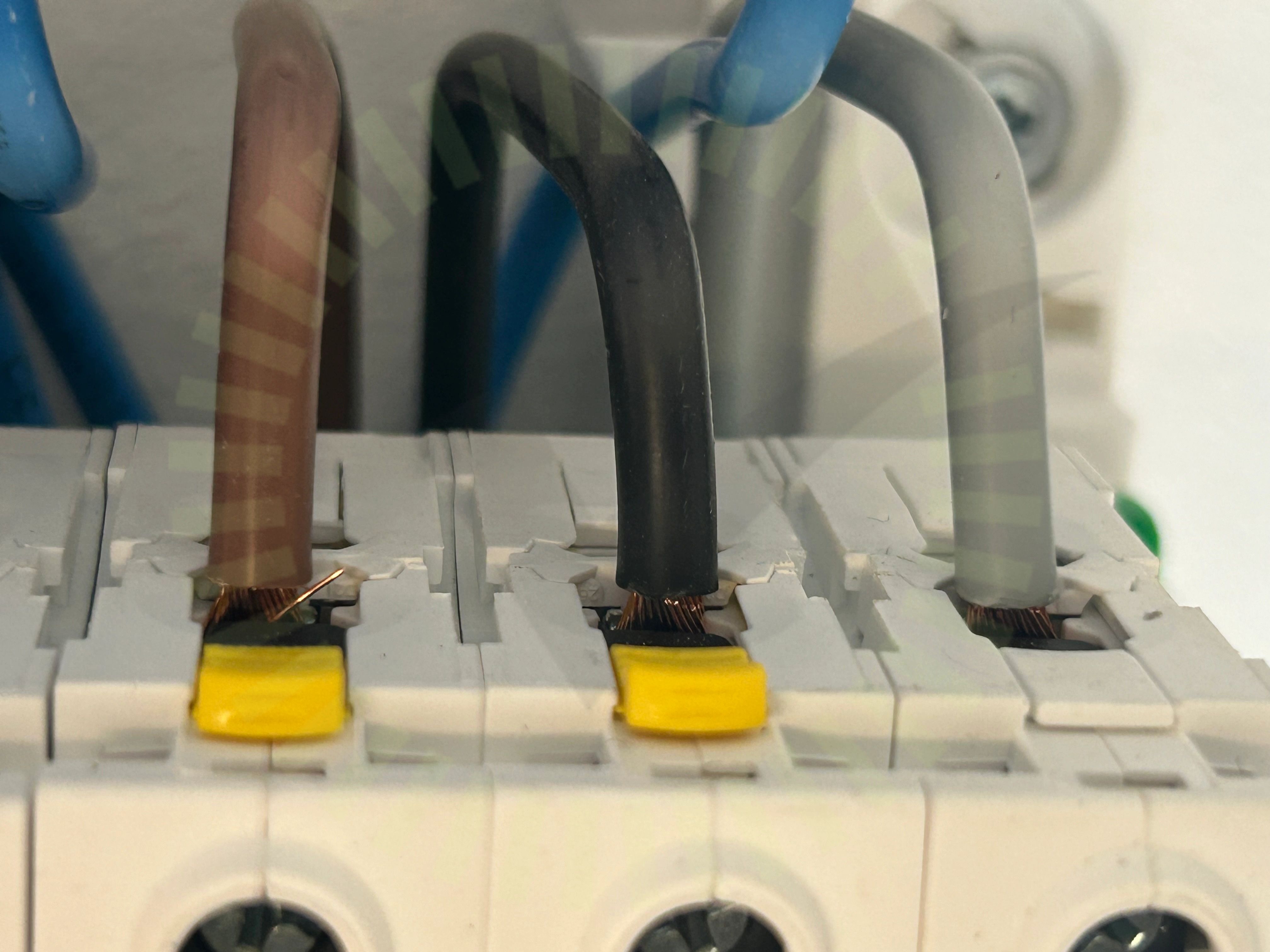

8.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

Godkända kontrollpunkter

26/27

AC Kablage förläggning

Anslutning av CT klämmor

Anslutning av växelriktare

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Kabeldimensionering

Kablagets böjradie

Kommunikation med batteri

Likspänningskomponenter

Matning till smartmätare

Mekanisk påverkan

Placering av CT klämmor

Skadat kablage

Skador signalkablage

Skarp kant

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
