Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

25 maj 2023

Ort

Bagarmossen, Stockholms län

AC Böjradie

Föremål mot bakstycke

Varning för likspänning

+ 1

94% godkända

6% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Kapsling (9)Optimerare (5)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Risen: RSM40-8 385-405W (16)Varselmärkning (5)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/13

2.1 Batteri laddning

Kundkommentar

Batteriet laddar inte som det ska, verkar som om den inte mäter konsumtionen. Vet inte om det är inställningar eller om det är smartmätaren som är felkopplat.

Godkända kontrollpunkter

12/13

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Optimerare

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Förutsättningar

Kontakter

Placering

Tak 1, ESDEC Lutande Panntak

Godkända kontrollpunkter

24/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

1/16

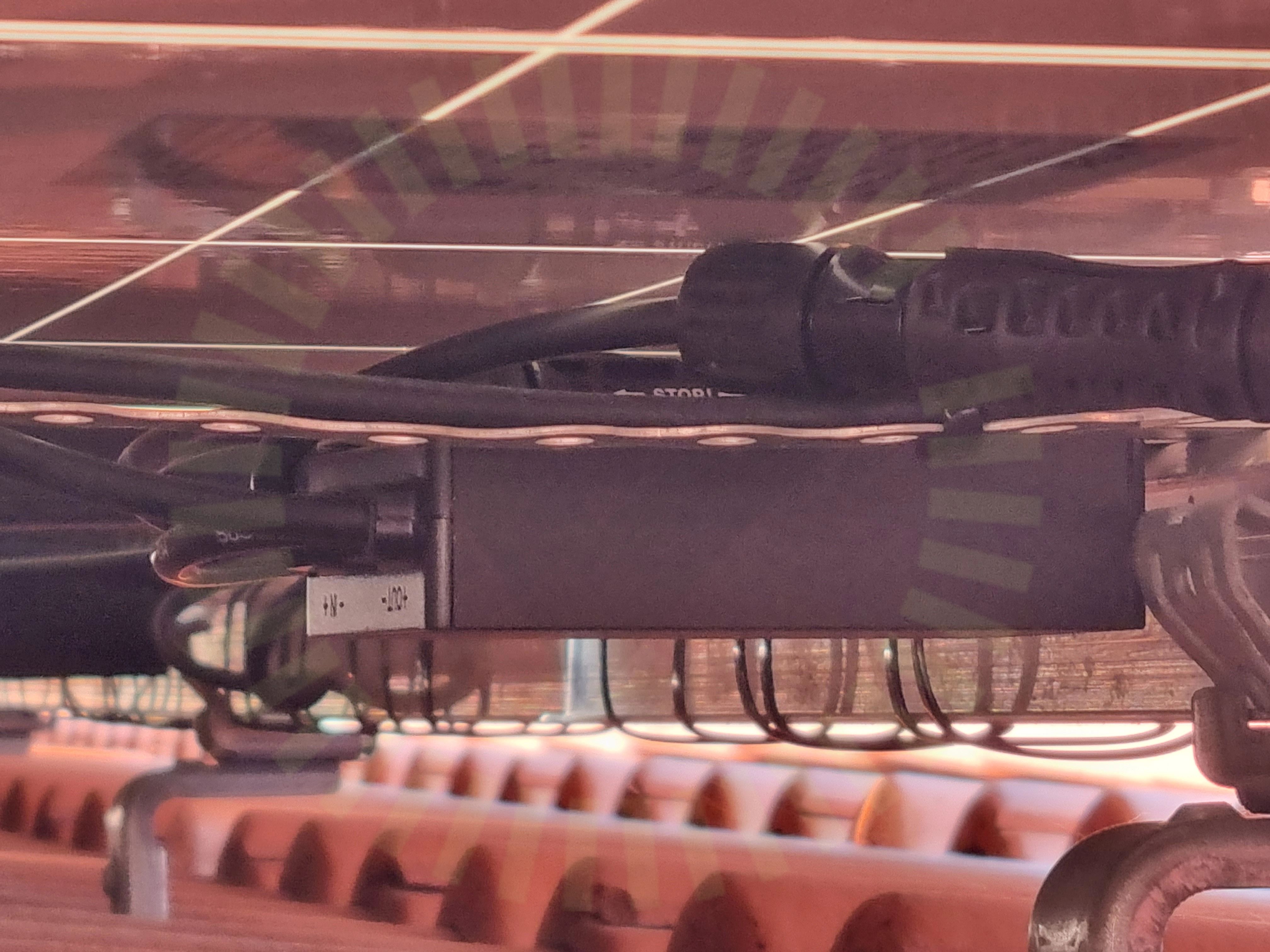

6.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Godkända kontrollpunkter

14/16

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Anmärkningar

1/5

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/34

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

8.2 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp och har deformerat manteln.

8.3 Smartmätare

Inte godkänd

Enligt kund och app så är konsumtionen noll, den verkar inte mäta konsumtionen, batteriet laddar ej

Tillverkarens anvisningar

Godkända kontrollpunkter

31/34

AC anslutning växelriktare

AC kablage skarp kant

AC Kablage förläggning

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
