Besiktningsrapport | Takkraft | Tyresö, Stockholms län | utförd 19 december 2025 | Solenergikvalitet
Installation genom
Takkraft
Datum
19 december 2025
Ort
Tyresö, Stockholms län
Kabeluppfästning
Genomföringar
98% godkända2% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Roof Tile Bracket Läktfästen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3
Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3
Avtal
Batteri
Anmärkningar
1/44

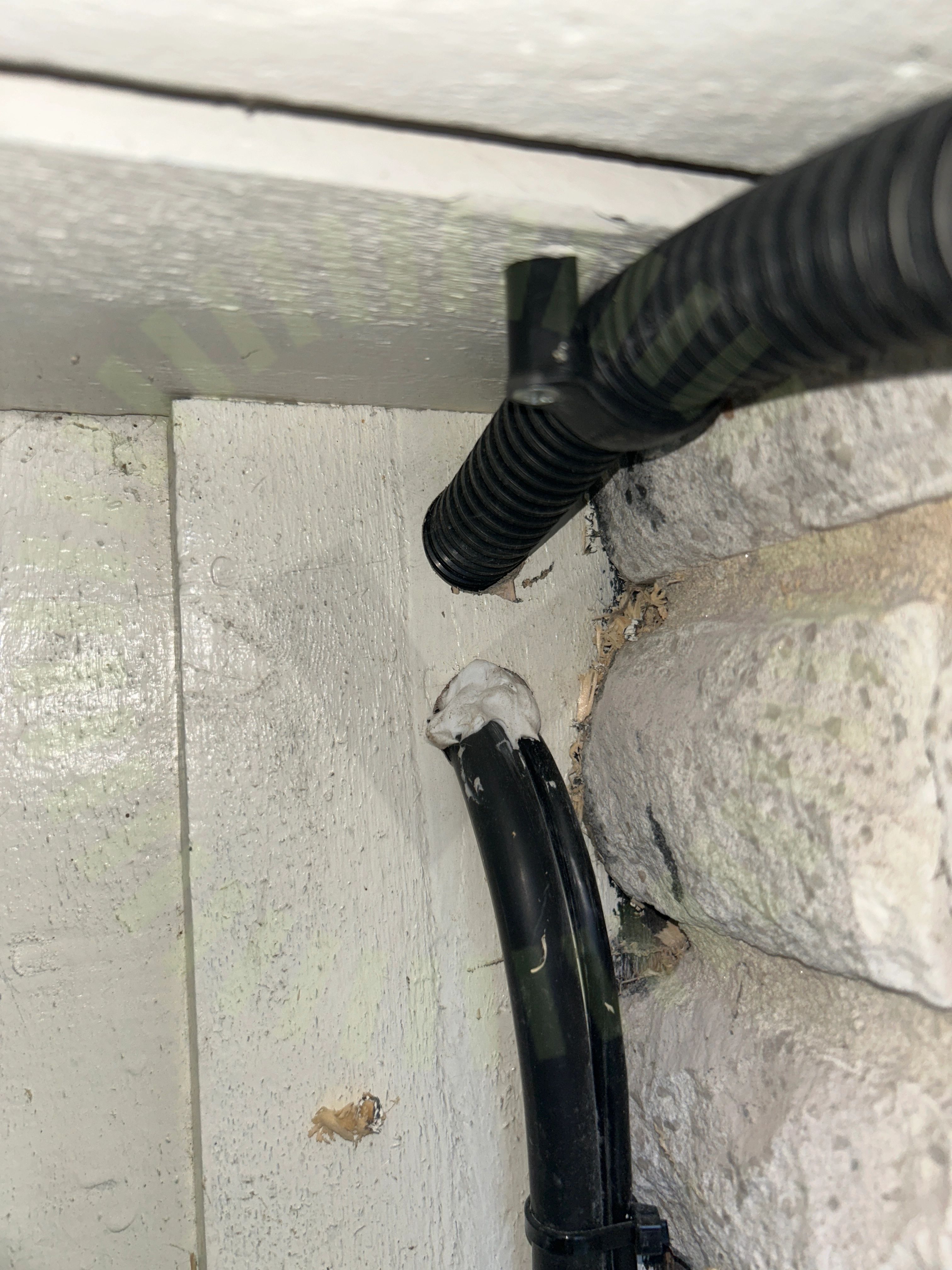

2.1 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
43/44
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledare
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
17/19
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panel
Tak 1: MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
1/20
6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
19/20
DC kabel förläggningFrämmande material
Undercentral
Godkända kontrollpunkter
6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
