Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

11 april 2023

Ort

Ytterby , Västra Götalands län

Fastsäkring av produkt

Skenornas infästning skruvade

Skenans utstick för klämma

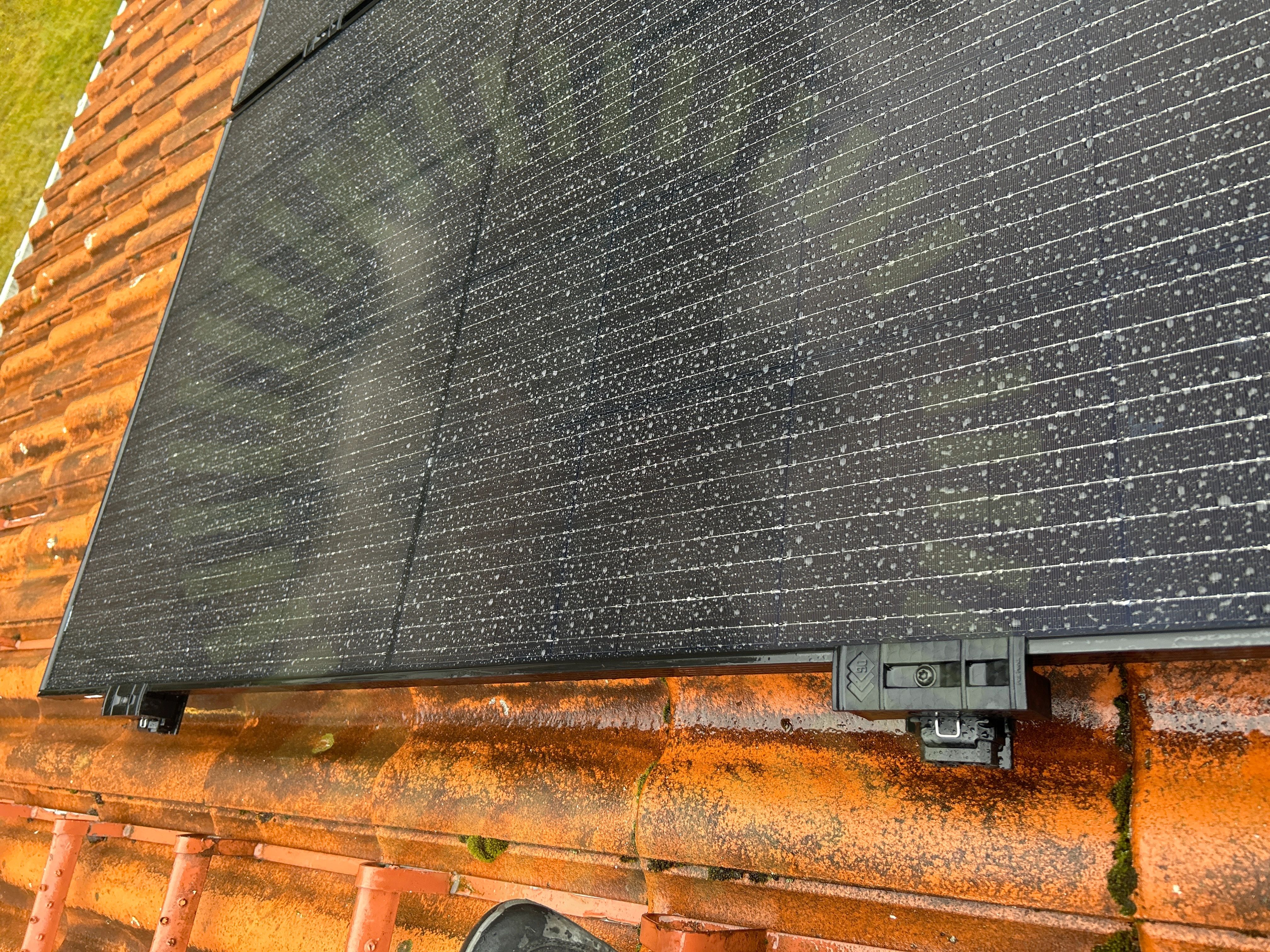

+ 2

87% godkända

13% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Panntak, CC90- UNUM Betongpannor (25)Panntak, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (31)

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Batteri

Anmärkningar

1/12

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt. Översta modul lös på ena sidan.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12

Avstånd

Avstånd till växelriktare

Batteri PE

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Panntak, CC90- UNUM Betongpannor

Anmärkningar

4/24

3.1 Främmande material

Inte godkänd

Använda skruvar för hålband är inte från tillverkaren av systemet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.2 Klämmans orientering

Inte godkänd

Klämmor är felvända

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

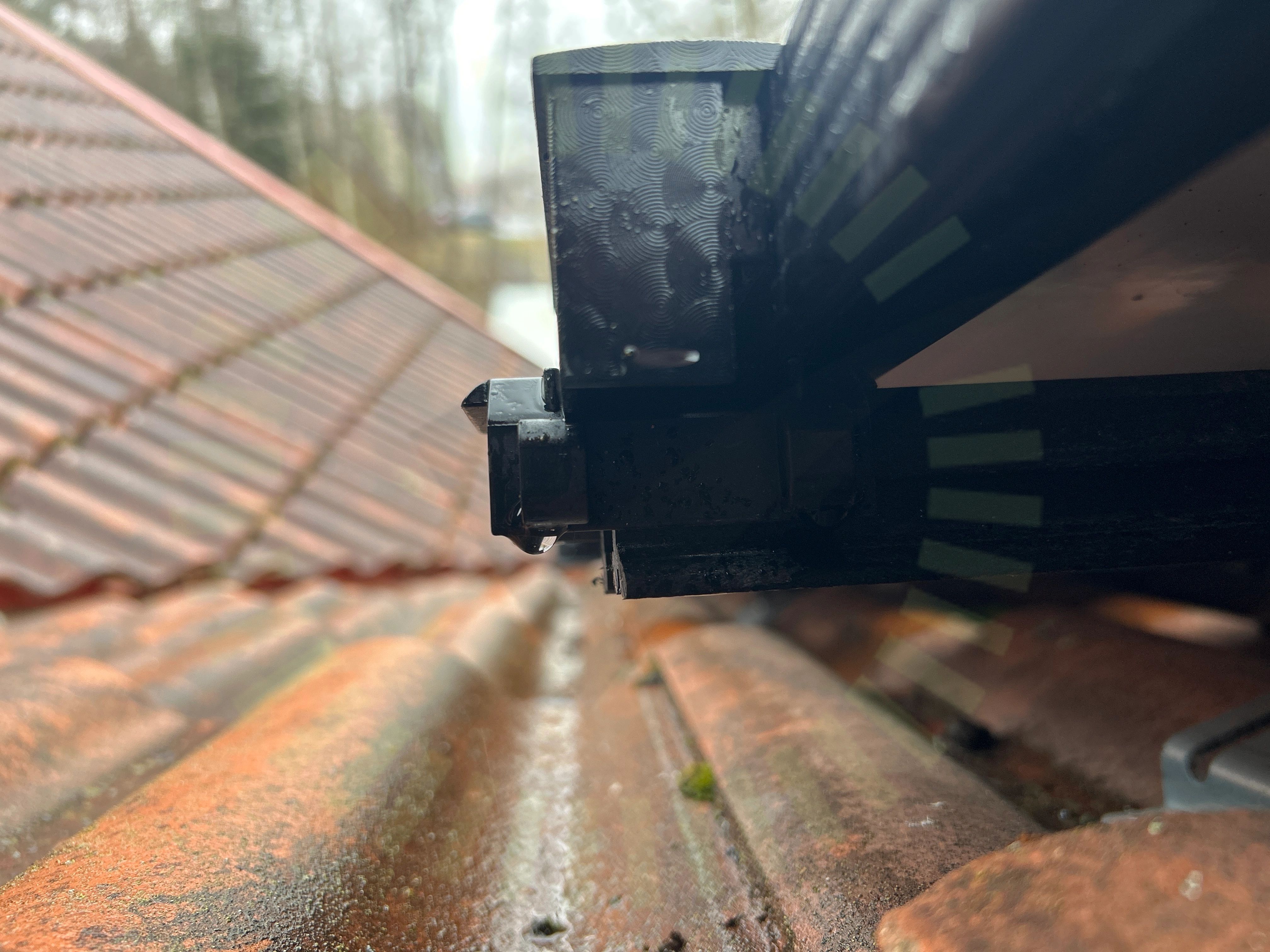

3.3 Skenans utstick för klämma

Inte godkänd

Skena sticker ej ut tillräckligt för klämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

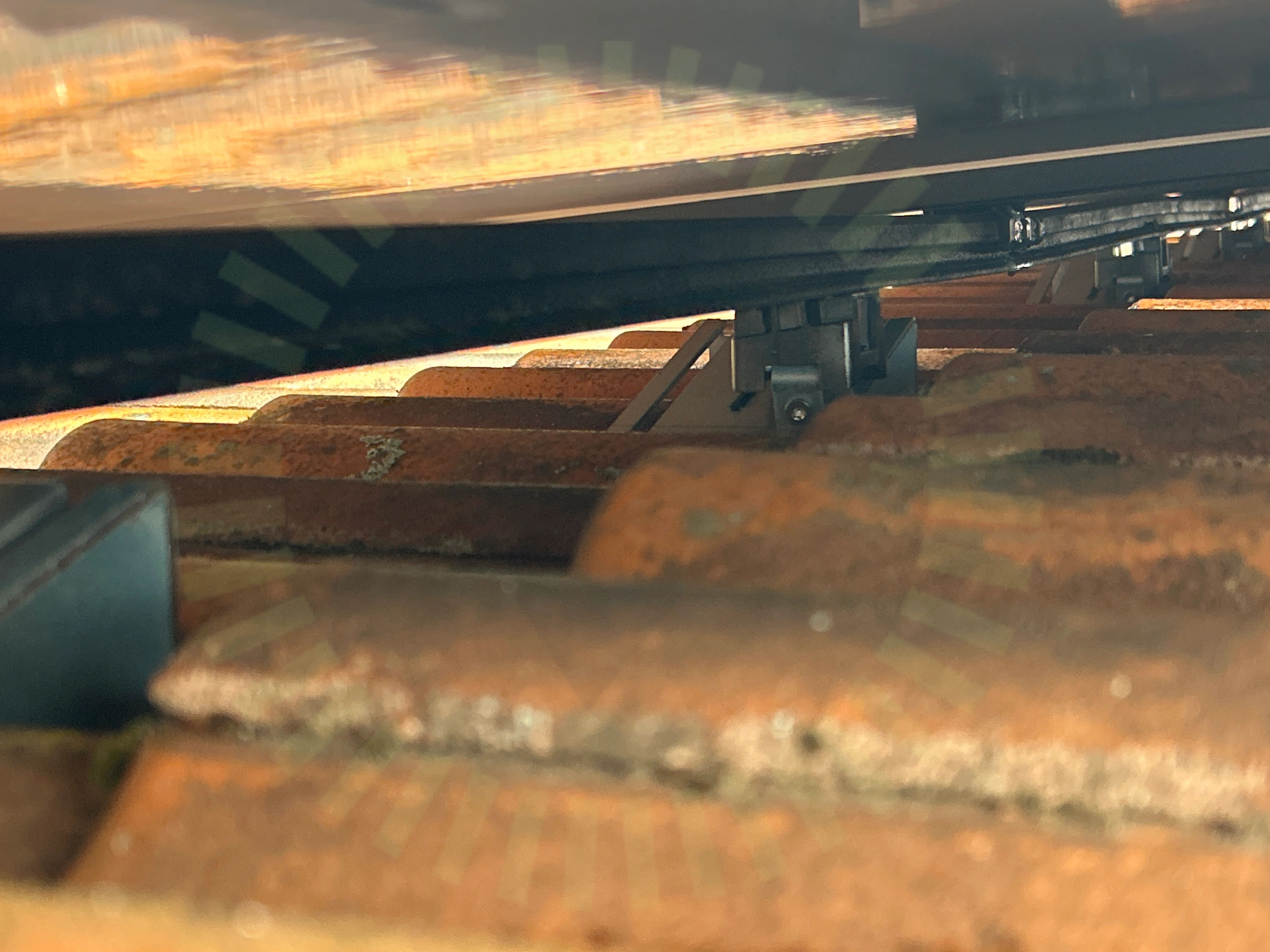

3.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas i infästningar näst längst ut

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

20/24

DC kabel förläggning

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Shims

Skada på klämmor

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Panntak, Risen: RSM40-8 385-405W

Anmärkningar

3/17

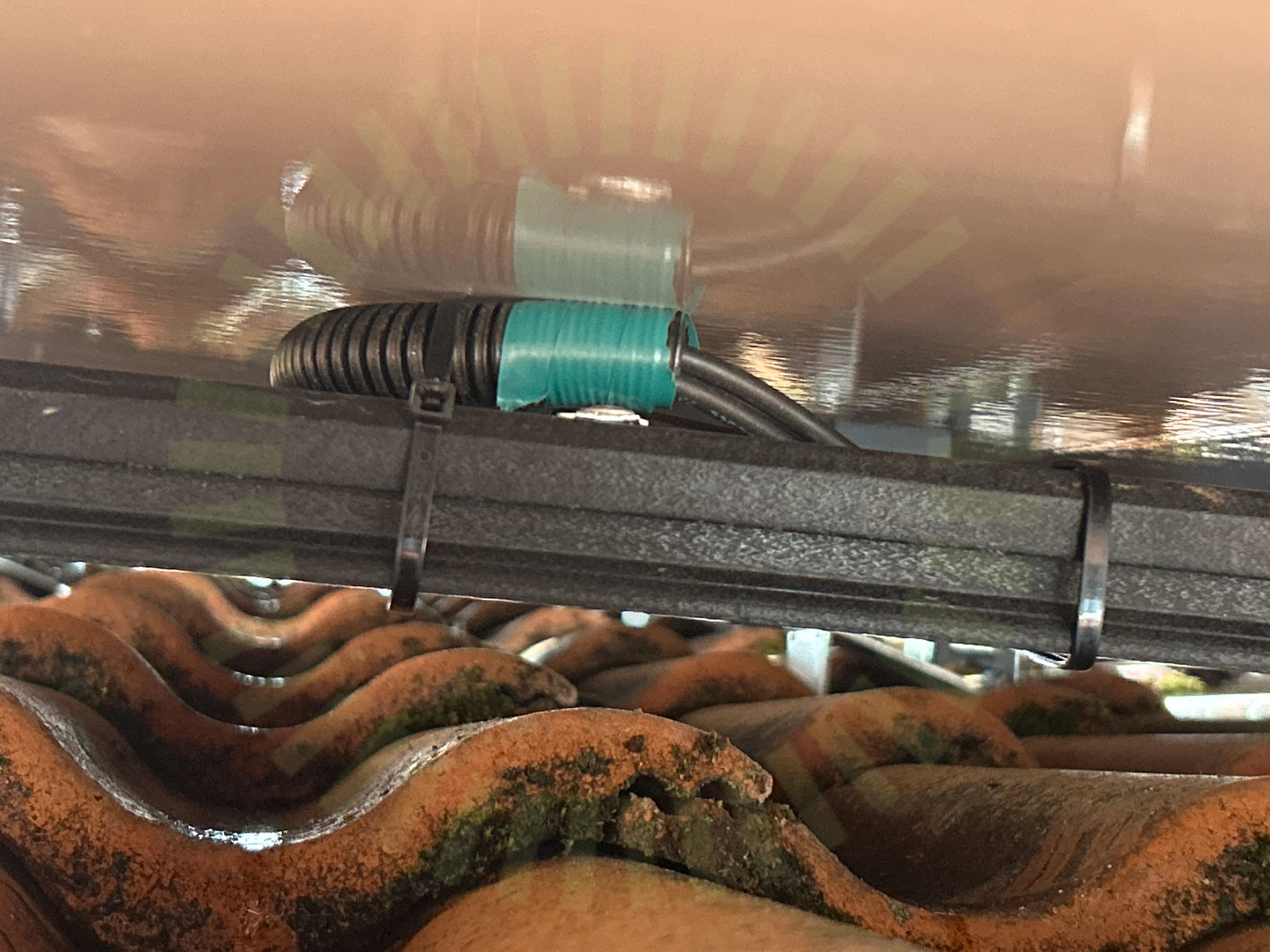

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

4.3 Kopplingslåda

Inte godkänd

Kablage hårt draget från panel till skenan

Godkända kontrollpunkter

11/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Klämmornas storlek

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakter

Kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation
