Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

1 december 2023

Ort

FJÄRÅS, Hallands län

Klämmans överlappning

Kabeluppfästning

Skruvar korrekt

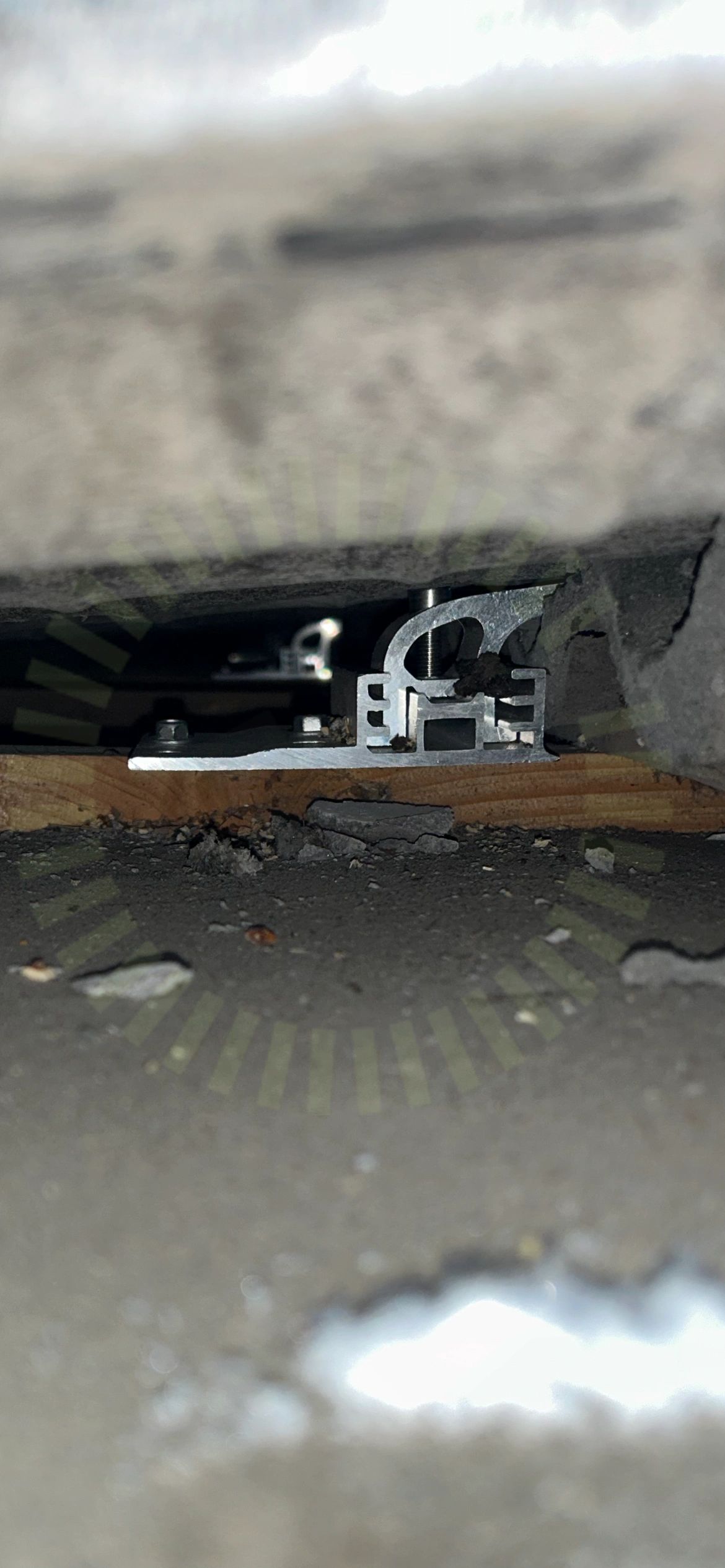

+ 7

80% godkända

20% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (17)Tak 1, K2: SingleRail: Single Hook 3S (31)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten, panellayout är felaktig. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/17

2.1 Klämmans överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

Godkända kontrollpunkter

14/17

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas storlek

Kontaktdon

Kopplinslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/17

Punktbelastning

Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

8/25

3.1 Skador

Kundkommentar

Vid byte av nockpanna har man klipp sönder vindskiveplåten för att komma åt skruven till nockpannan. Istället för att skruva ner vindskiveplåten.

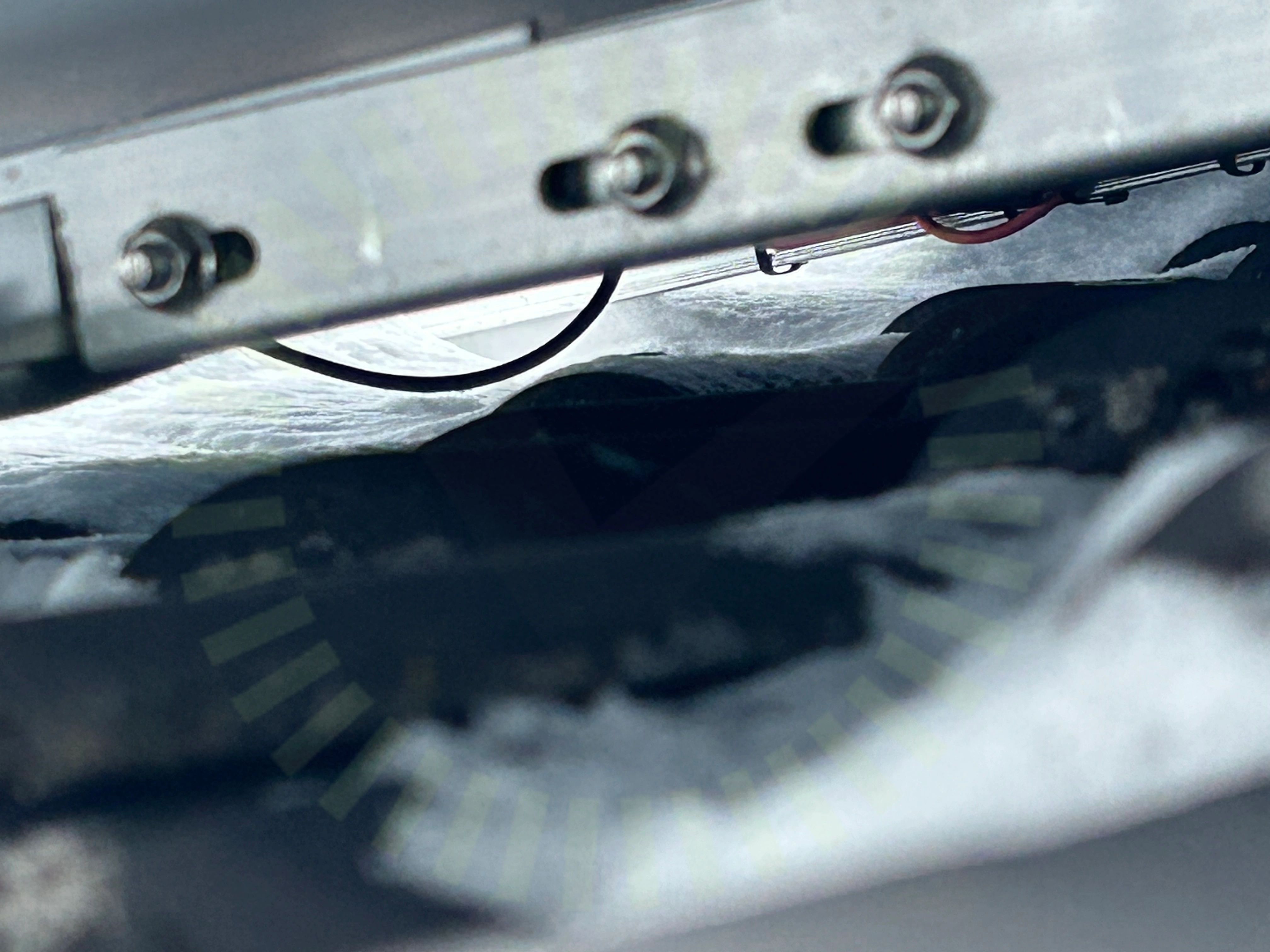

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

3.3 Skenornas överhäng

Inte godkänd

En korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

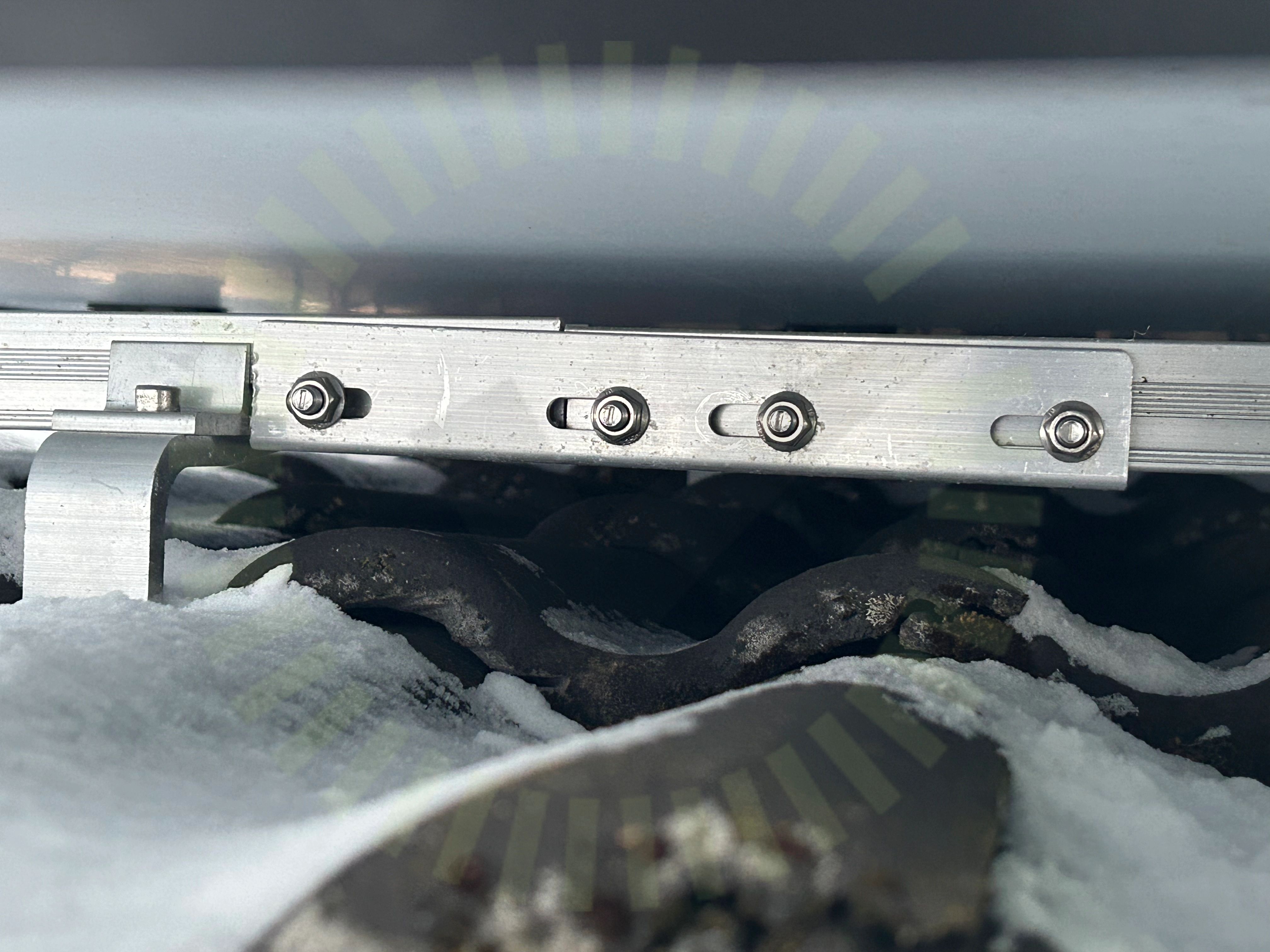

3.4 Skenskarvar

Inte godkänd

Skenskarv är felmonterad. Skenskarv ska ligga jämnt fördelat över skarven.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

3.5 Skruvar korrekt

Inte godkänd

Fel skruv har använts för att montera fast bottenplatta.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Antalet monterade paneler stämmer inte överens med lastberäkningen.

Tillverkarens montageanvisningar

3.7 Takkrokarnas CC

Inte godkänd

En korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

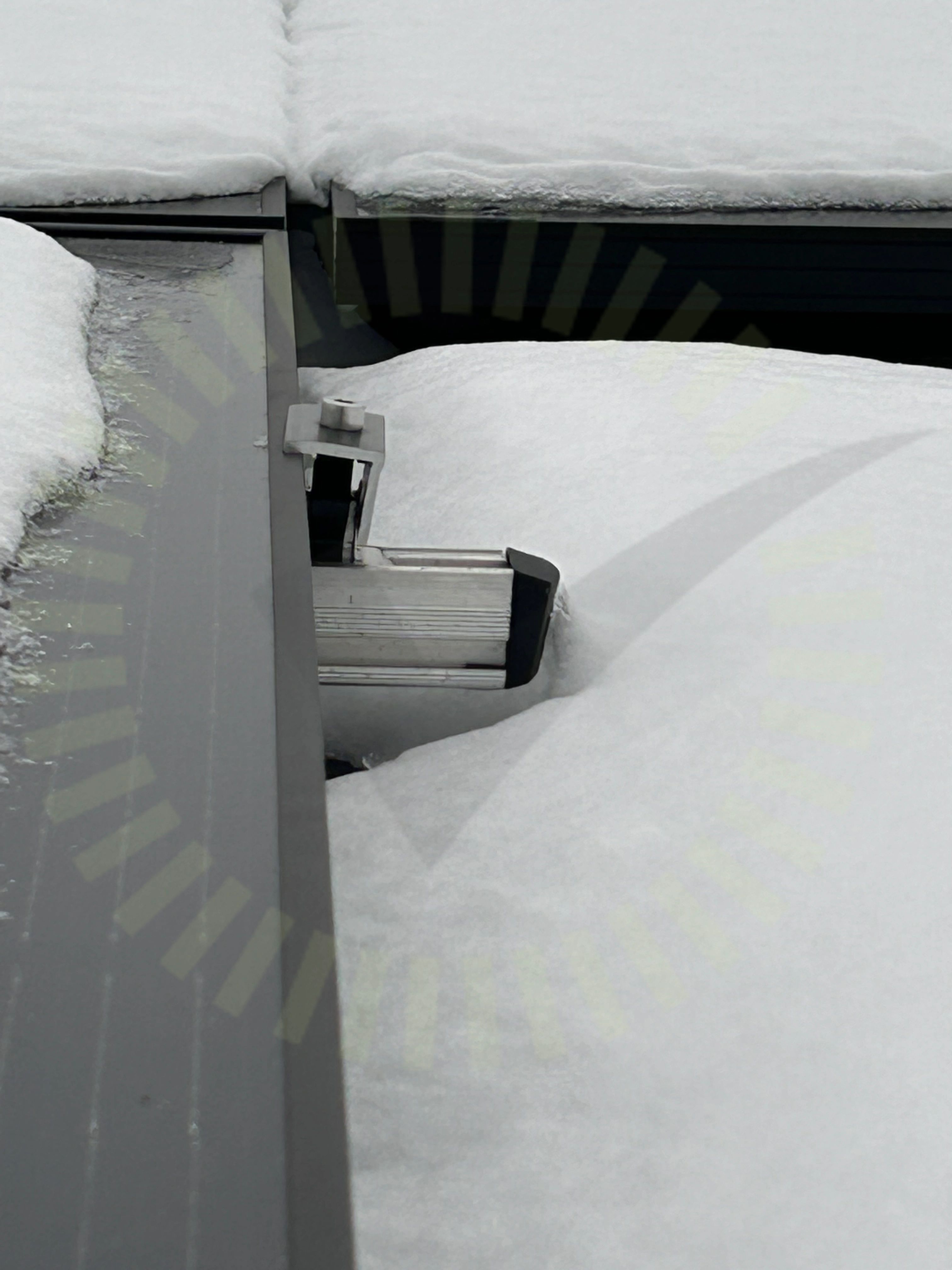

3.8 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade med korrekt överlappning. Gäller flertalet ställen.

Godkända kontrollpunkter

17/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning utanför takstol

Infästningar

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Skenans utstick för klämma

Skenornas infästning

Takets lutning

Takgenomföring

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Undercentral

Anmärkningar

1/6

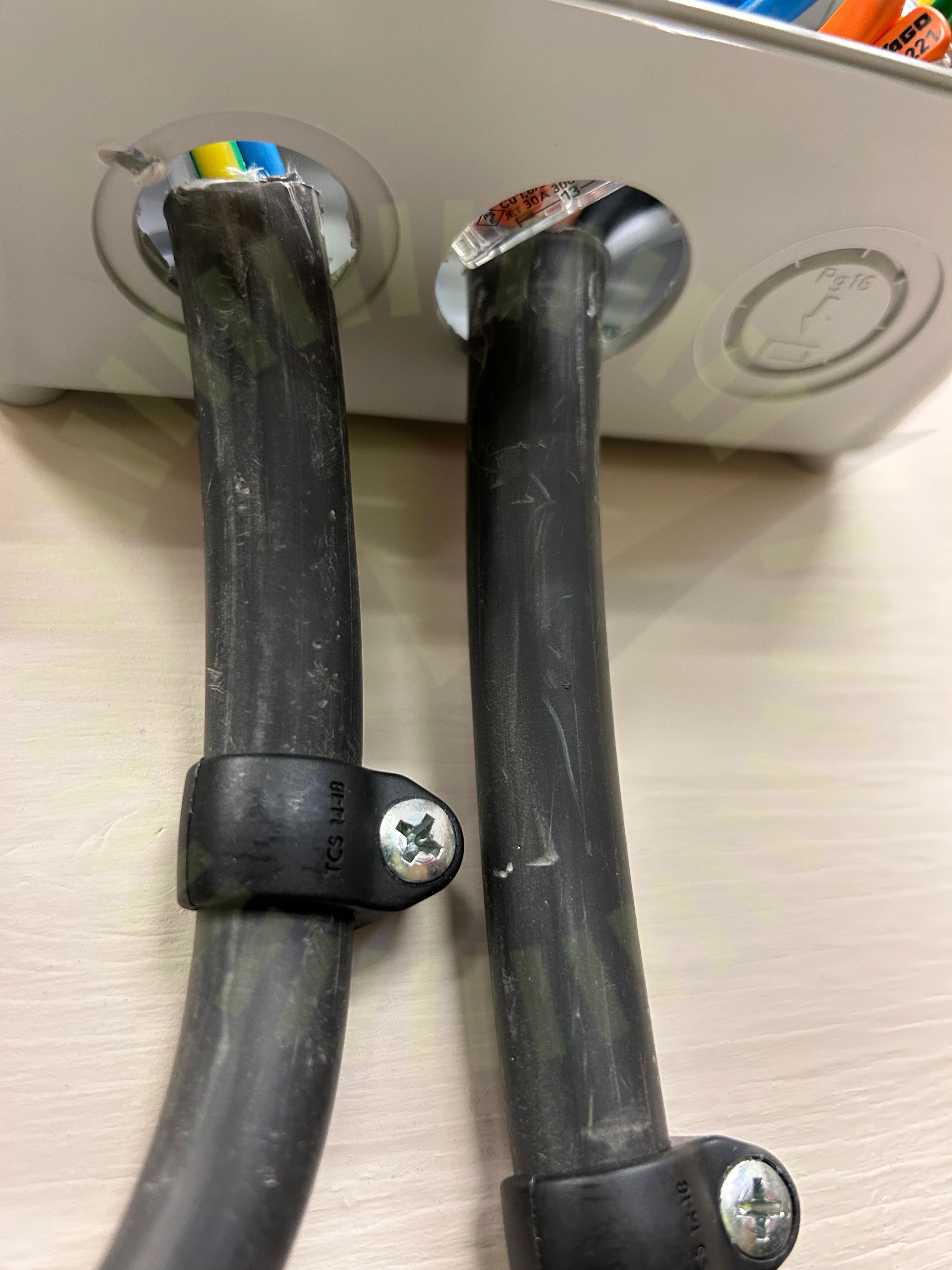

4.1 Kabelinföringar

Inte godkänd

Förskruvning saknas.

Godkända kontrollpunkter

5/6

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

6/35

6.1 AC kablage förläggning

Inte godkänd

Hårt dragen kabel vilket påfrestar växelriktarens anslutning.

6.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

Huawei: SUN2000-(3KTL-10KTL)-M1: Datasheet

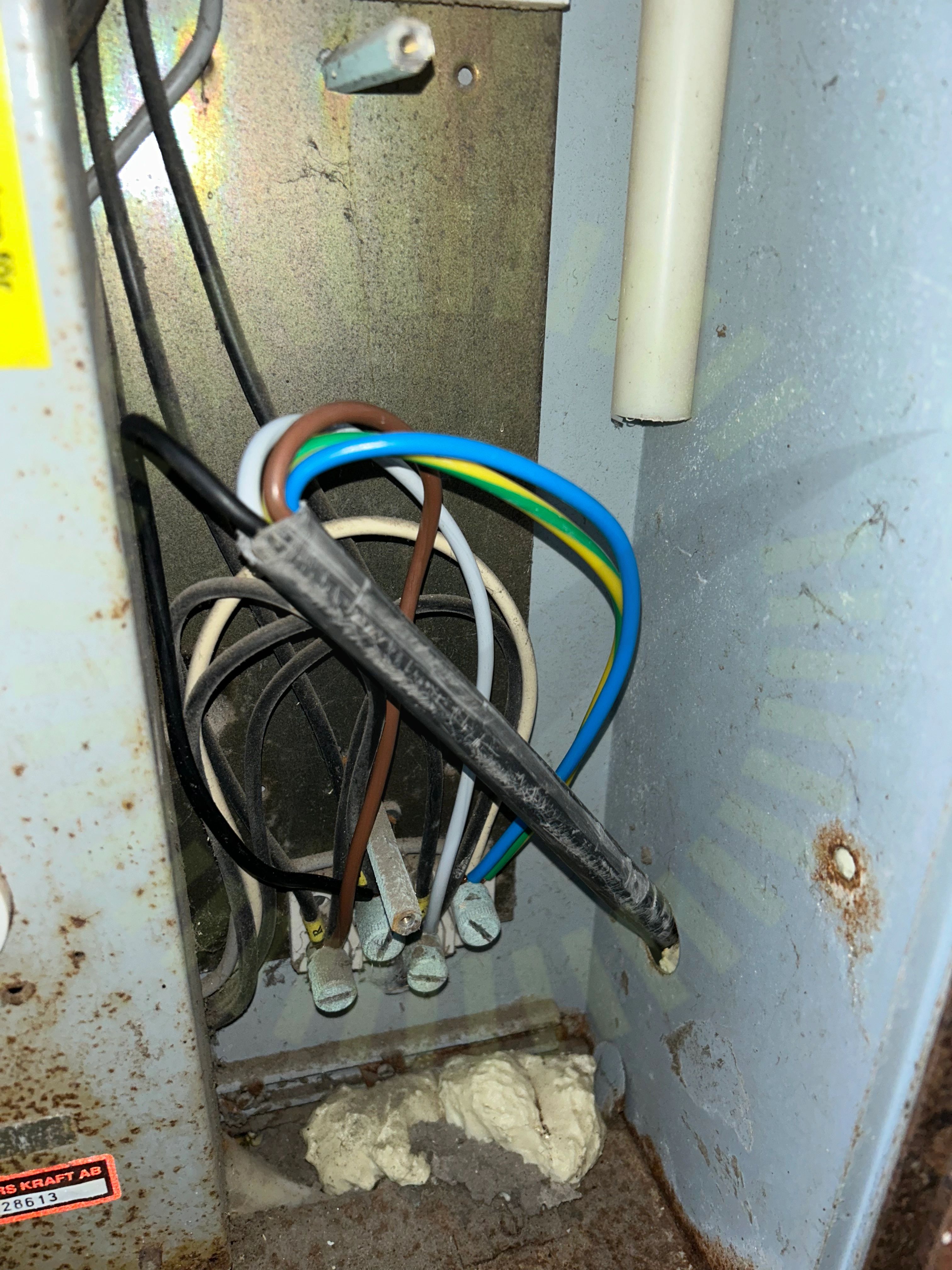

6.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

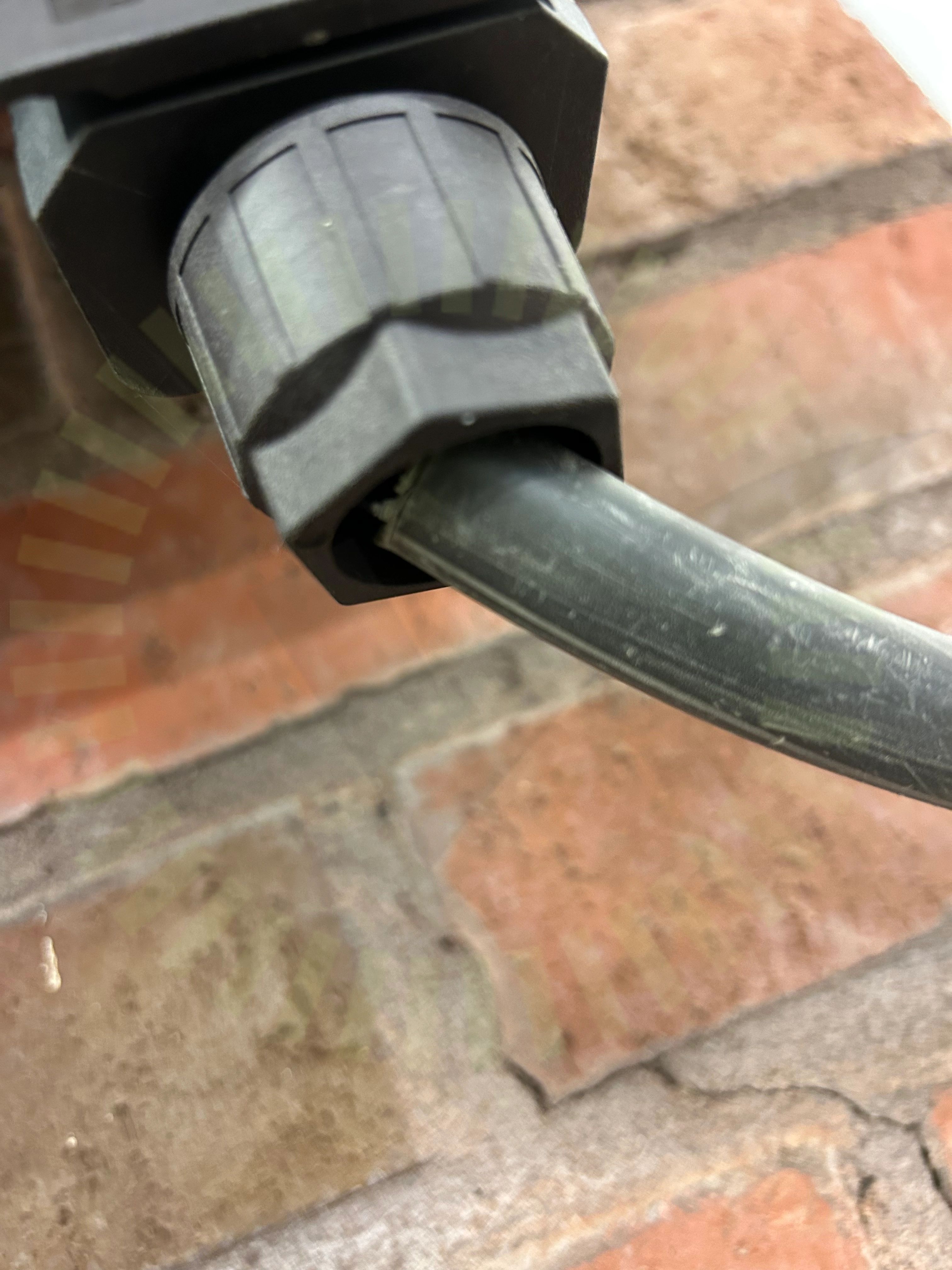

6.4 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in helt i förskruvningen.

SS 436 40 00 (412.2.2.1)

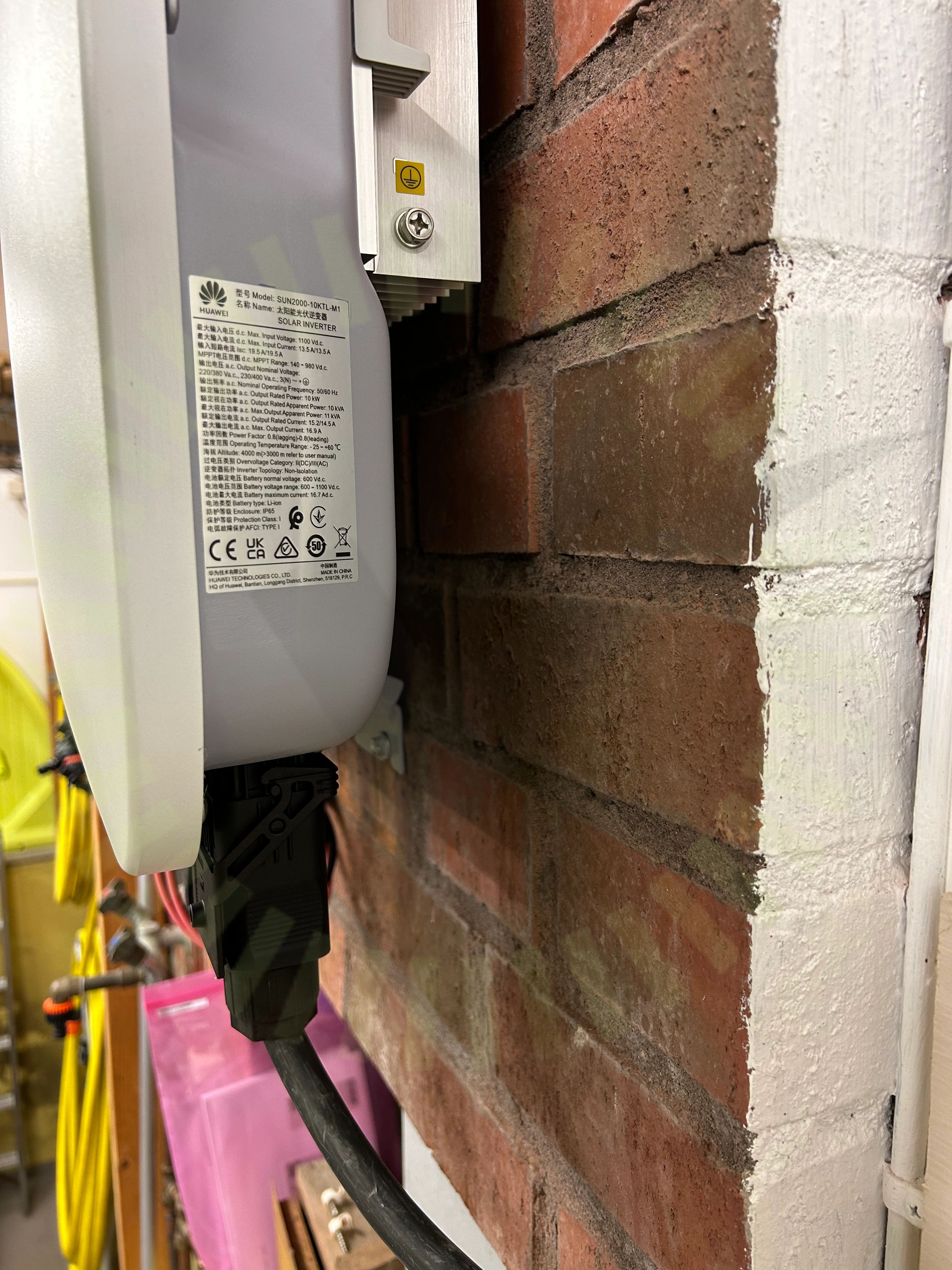

6.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

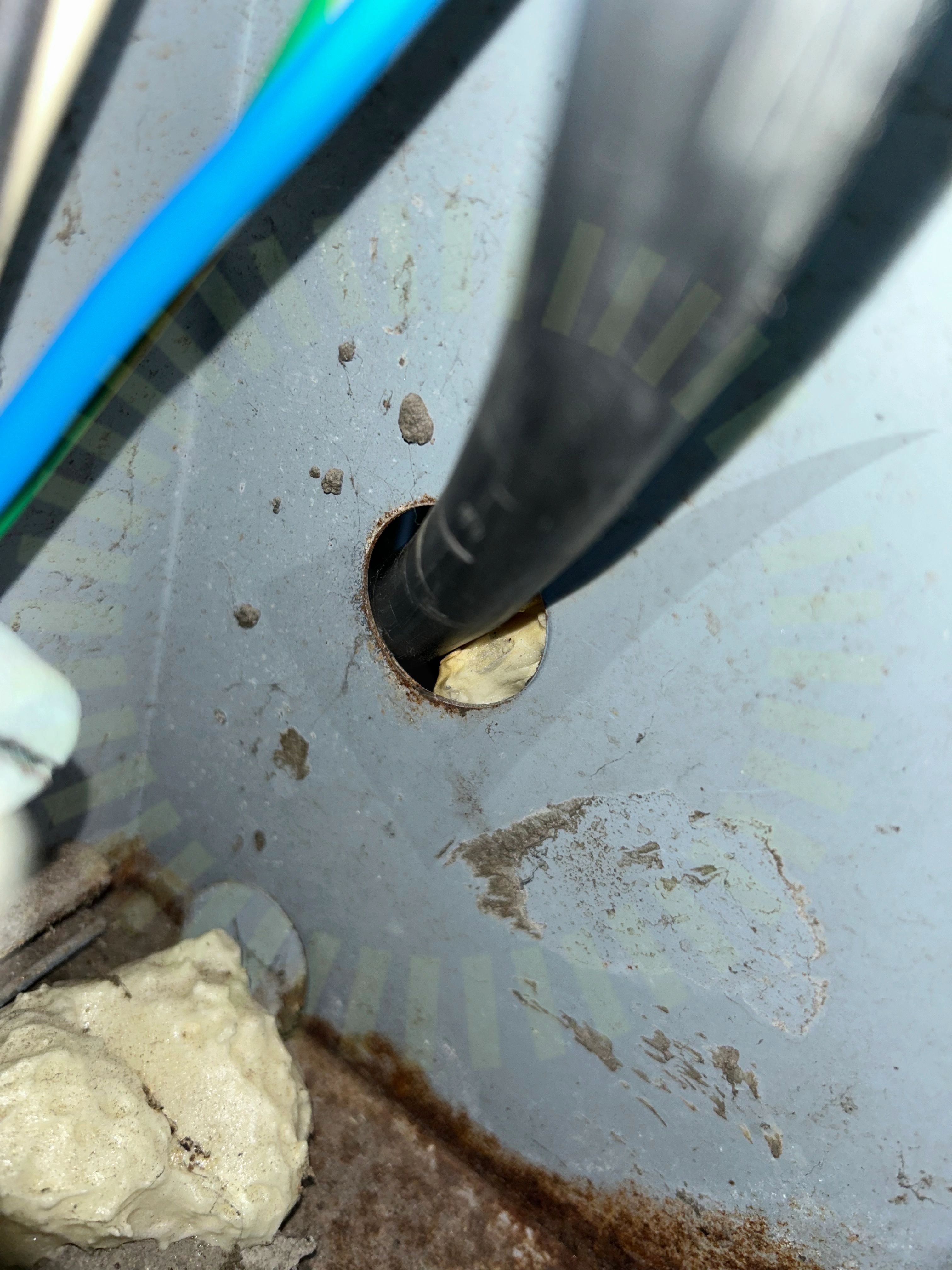

6.6 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

28/35

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Min Spänning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strängdesign
