Besiktningsrapport

9.5

Installation genom

Klimatprojekt i Mälardalen

Datum

9 december 2021

Ort

Uppsala, Uppsala län

Infästning: Infästning Takstol

Skenor: Infästning

96% godkända4% ej godkända

Om installationen

PanelerStandard 360W, HS

OptimerareP650-P950

OptimerareS-Serie

MontagesystemValkPitched - Clamp

VäxelriktareSE9k

Installerad av Klimatprojekt i Mälardalen som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

2/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

Godkända kontrollpunkter

3/5

Dokumentation: Snö- och VindlastberäkningDokumentation: SträngschemaDokumentation: Växelriktare

SolarEdge: P650-P950

Godkända kontrollpunkter

5/5

Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KompatibilitetOptimerare: KontakterOptimerare: Placering

SolarEdge: SE9k

Godkända kontrollpunkter

23/25

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänningVarselmärkning: Varning för likströmVäxelriktare: El: DimensioneringVäxelriktare: El: KontakterVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

2/25

Transportsträckor AC: GenomföringarVarselmärkning: Tillförlitligt fäst

Solitek: Standard 360W, HS

Godkända kontrollpunkter

8/9

Solpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Kablar: DragavlastadeSolpaneler: Kablar: KontakterSolpaneler: SkadorSolpaneler: Skugga

Ej tillgängligt vid besiktning

1/9

DC: EMC

Van der Valk: ValkPitched - Clamp

Anmärkningar

2/14

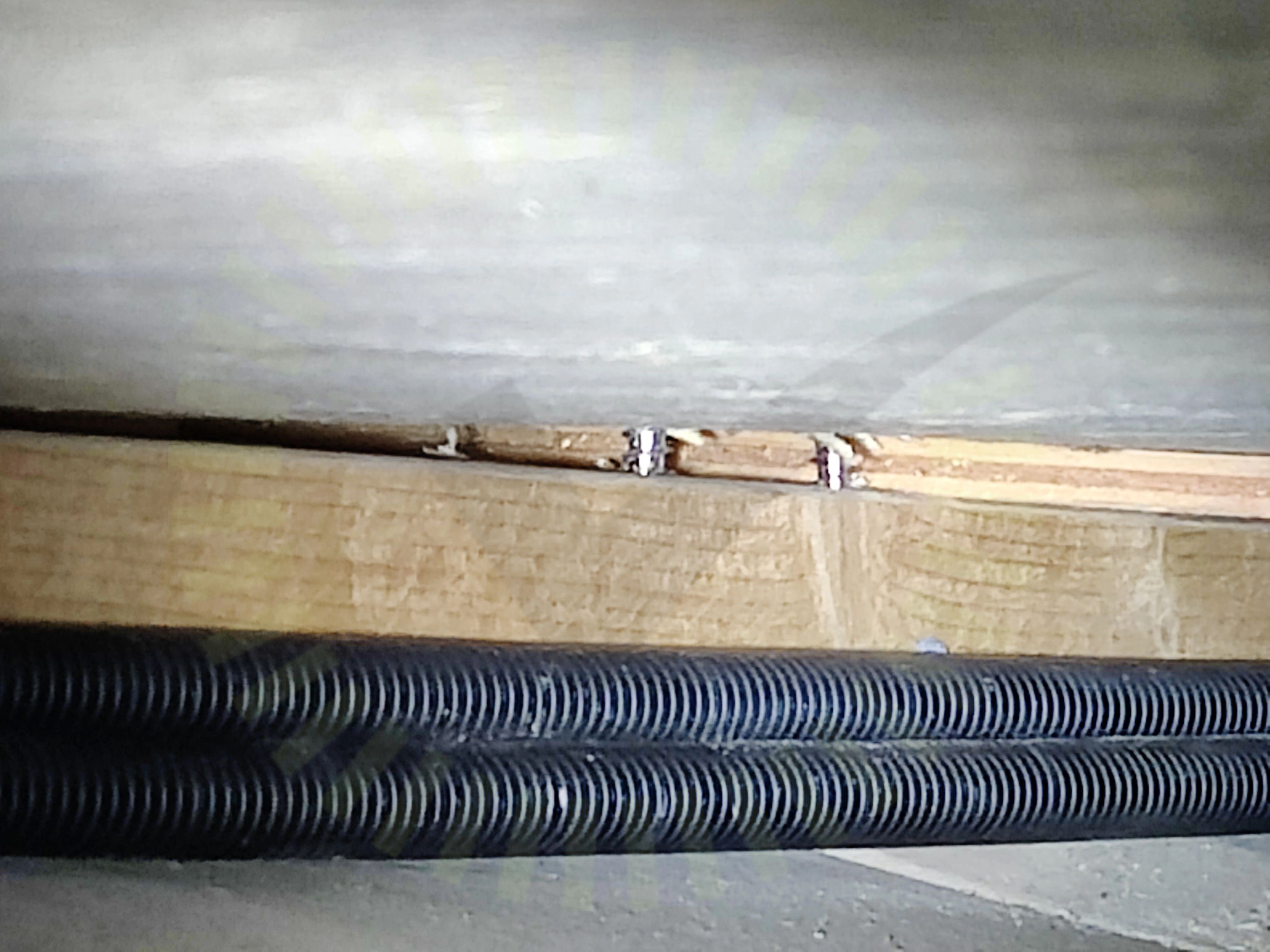

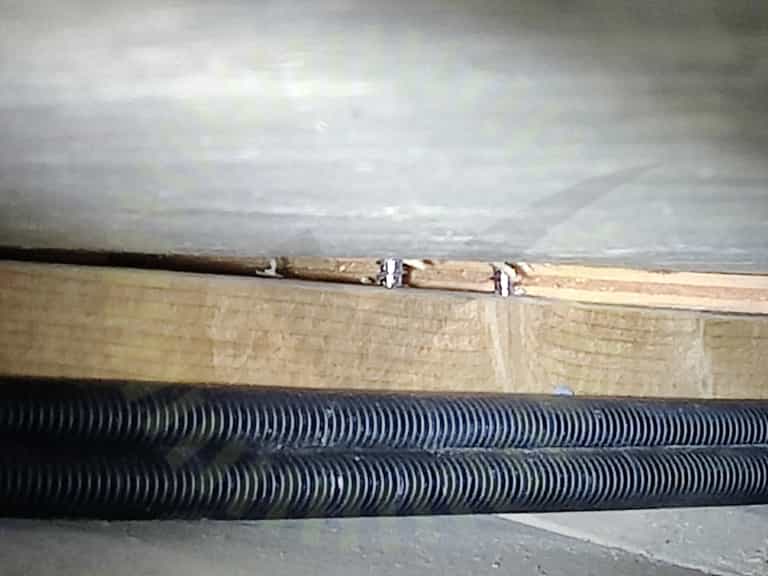

6.1 Infästning: Infästning Takstol

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

6.2 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/14

Fästen: SlutfästeInfästning: Avstånd pannaInfästning: CC måttInfästning: UrspårningLikströmskabel: UppfästningLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: SkadorMontagesystem: SäkerhetsavståndPanelfäste: Panelramens tjocklekSkenor: SkarvSkenor: Överhäng
