Besiktningsrapport
7.3
Installation av
Elteknik i Lund
Datum
7 juli 2023
Ort
Bara, Skåne län
Kopplingslåda
Panelkablagets böjradie
Klämmornas placering
+ 7
74% godkända
26% ej godkända
Om installationen
Paneler
Trina: TSM-DE09R.05 405-425W
Montagesystem
Weland Stål: Papptak
Växelriktare
Solis: S5-GR3P(3-20)K
Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Tak 1, Trina: TSM-DE09R.05 405-425W
Anmärkningar
5/14

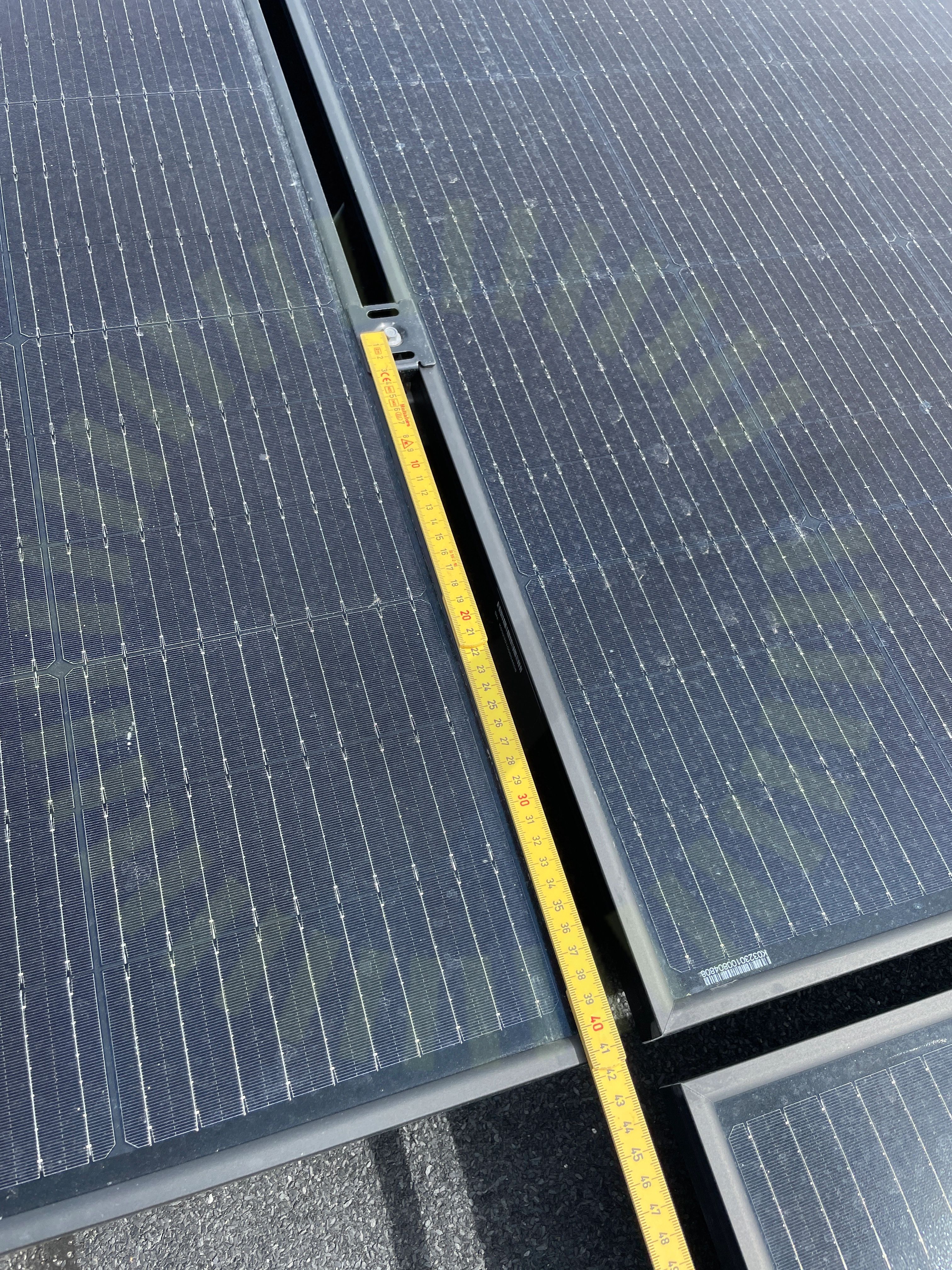

2.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.

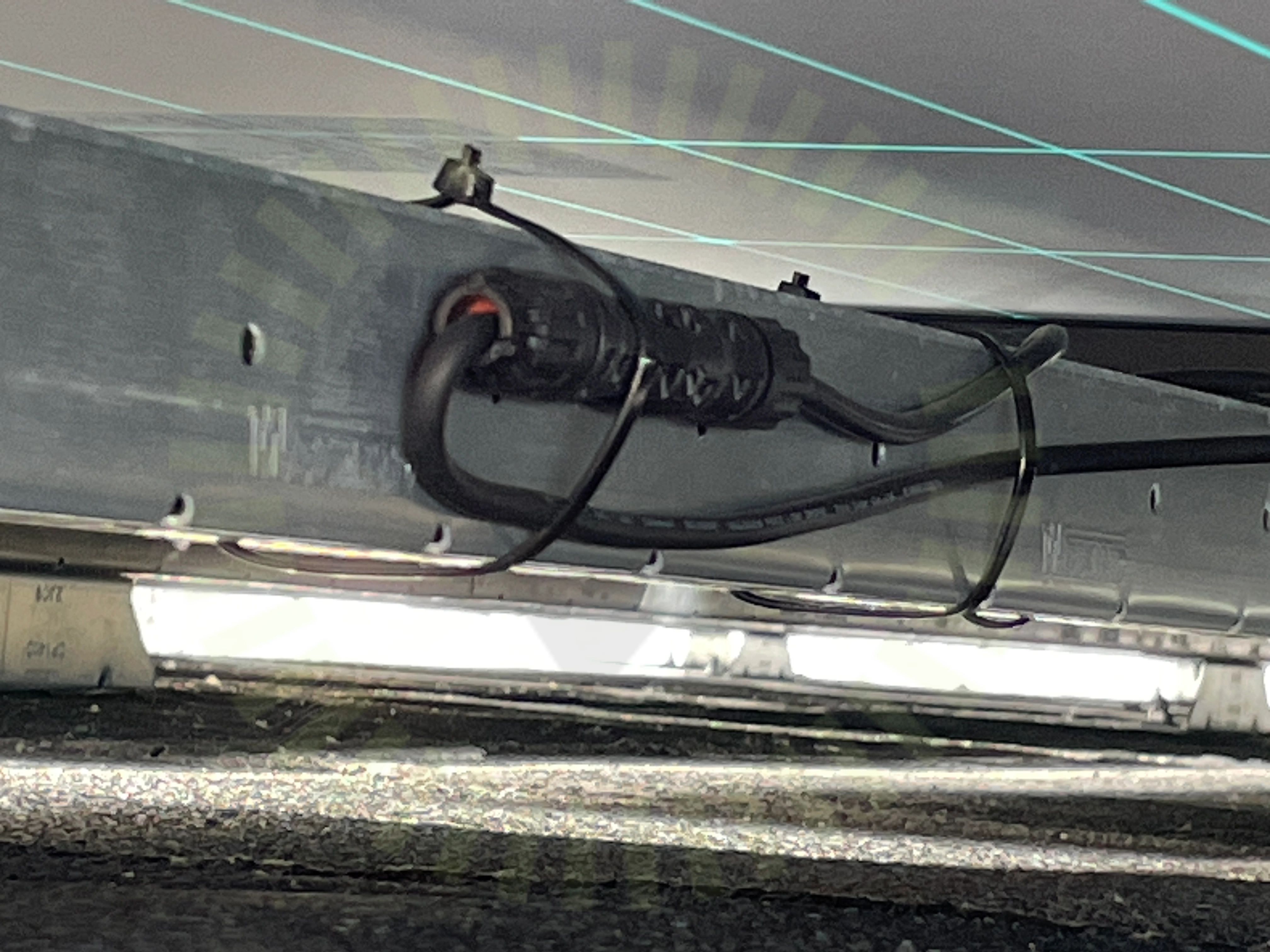

2.2 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.

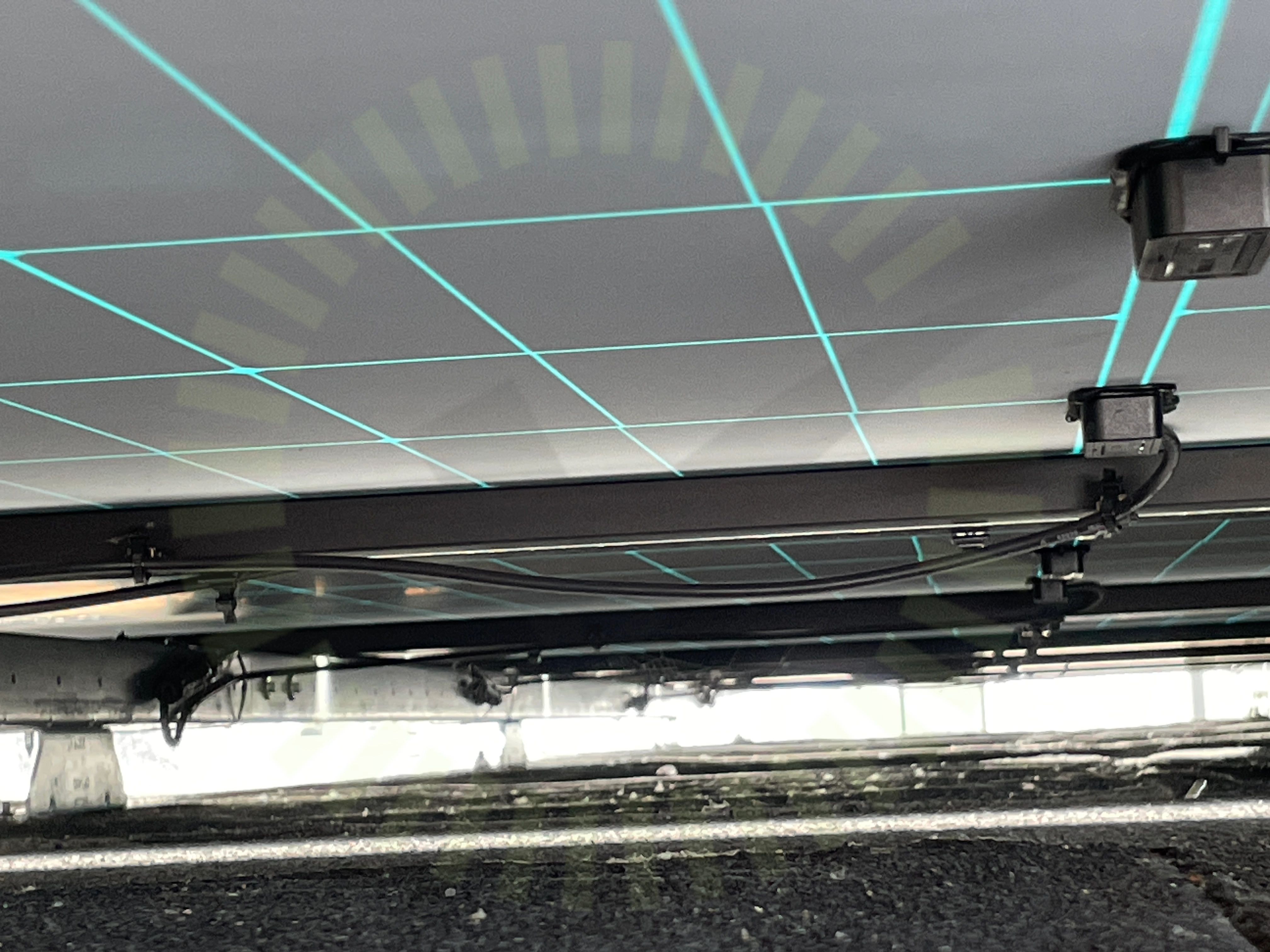

2.3 Kopplingslåda
Inte godkänd
Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

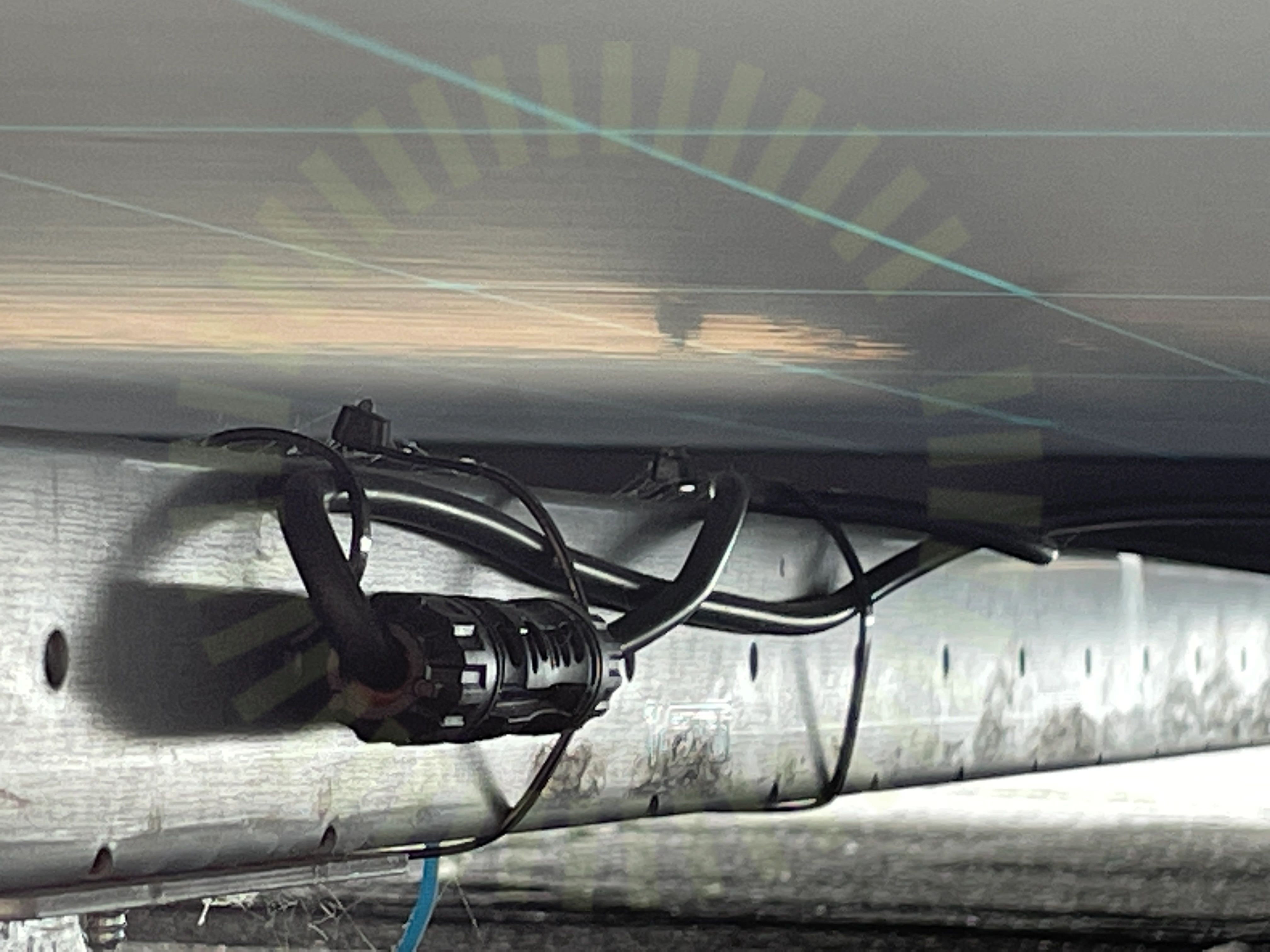

2.4 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie ut från kontakt.

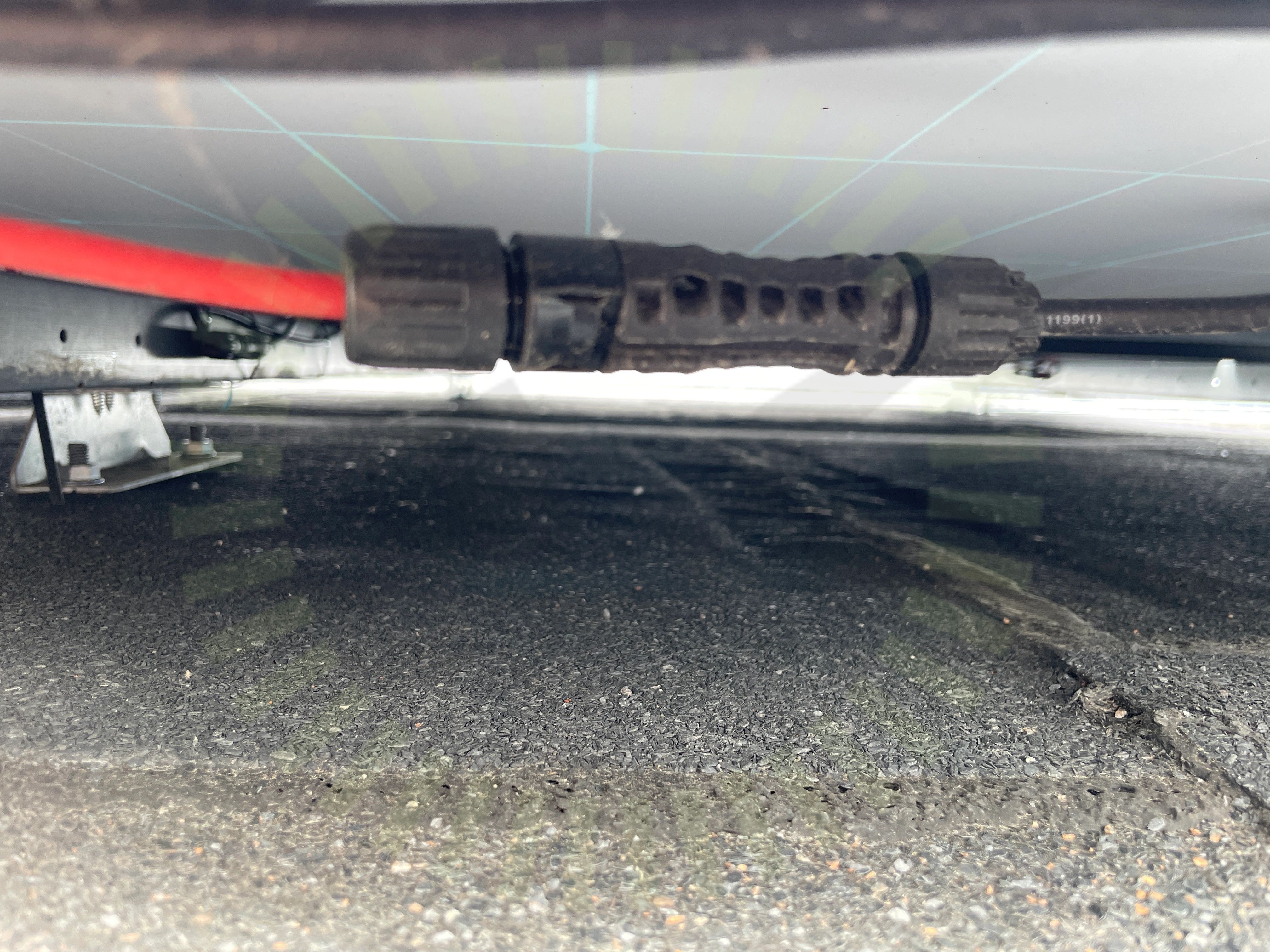

2.5 Stress på kontakter
Inte godkänd
Kontakt hänger fritt i luften. Skapar stress på kontakt.
Godkända kontrollpunkter
9/14
Tak 1, Weland Stål: Papptak
Anmärkningar
6/21
3.1 CC infästningar
Inte godkänd
Lastberäkning saknas vid besiktningstilfälle. Uppmätt mått mellan infästningar 1600mm.

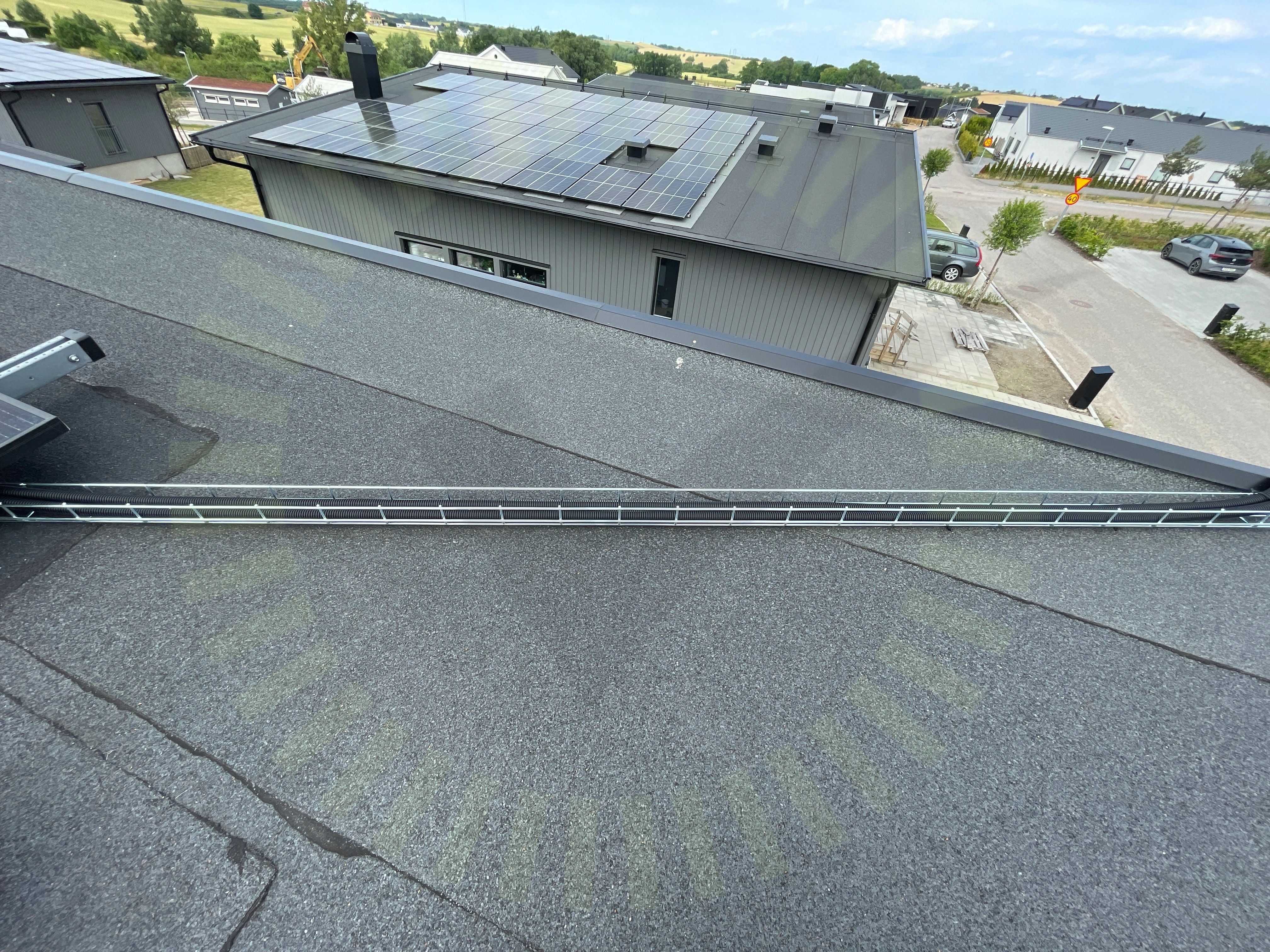

3.2 DC kabel förläggning
Inte godkänd
Kablage är olämpligt uppfäst. Trådstege ligger löst på tak samt slang för DC kablage är ej fäst.

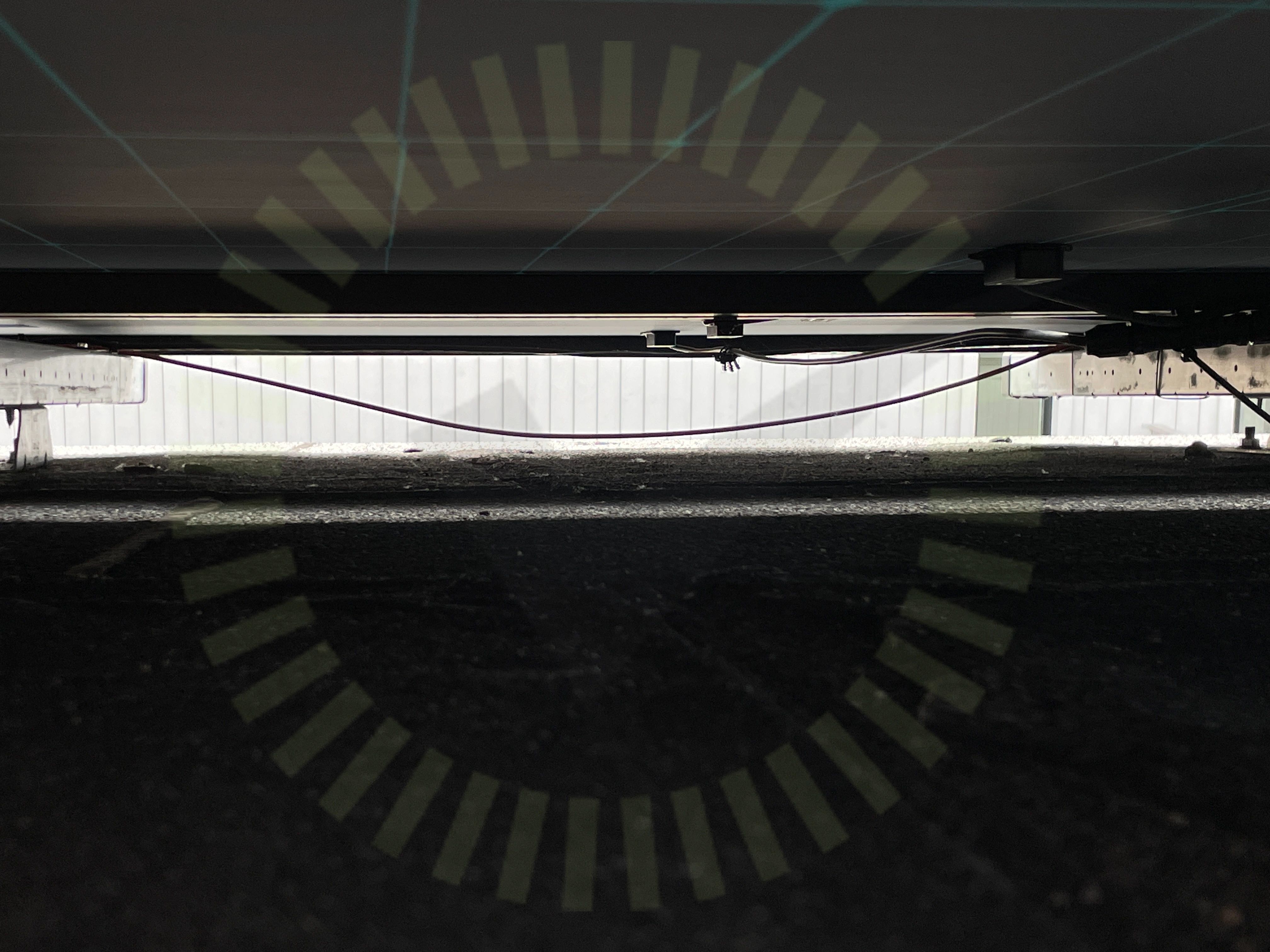

3.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

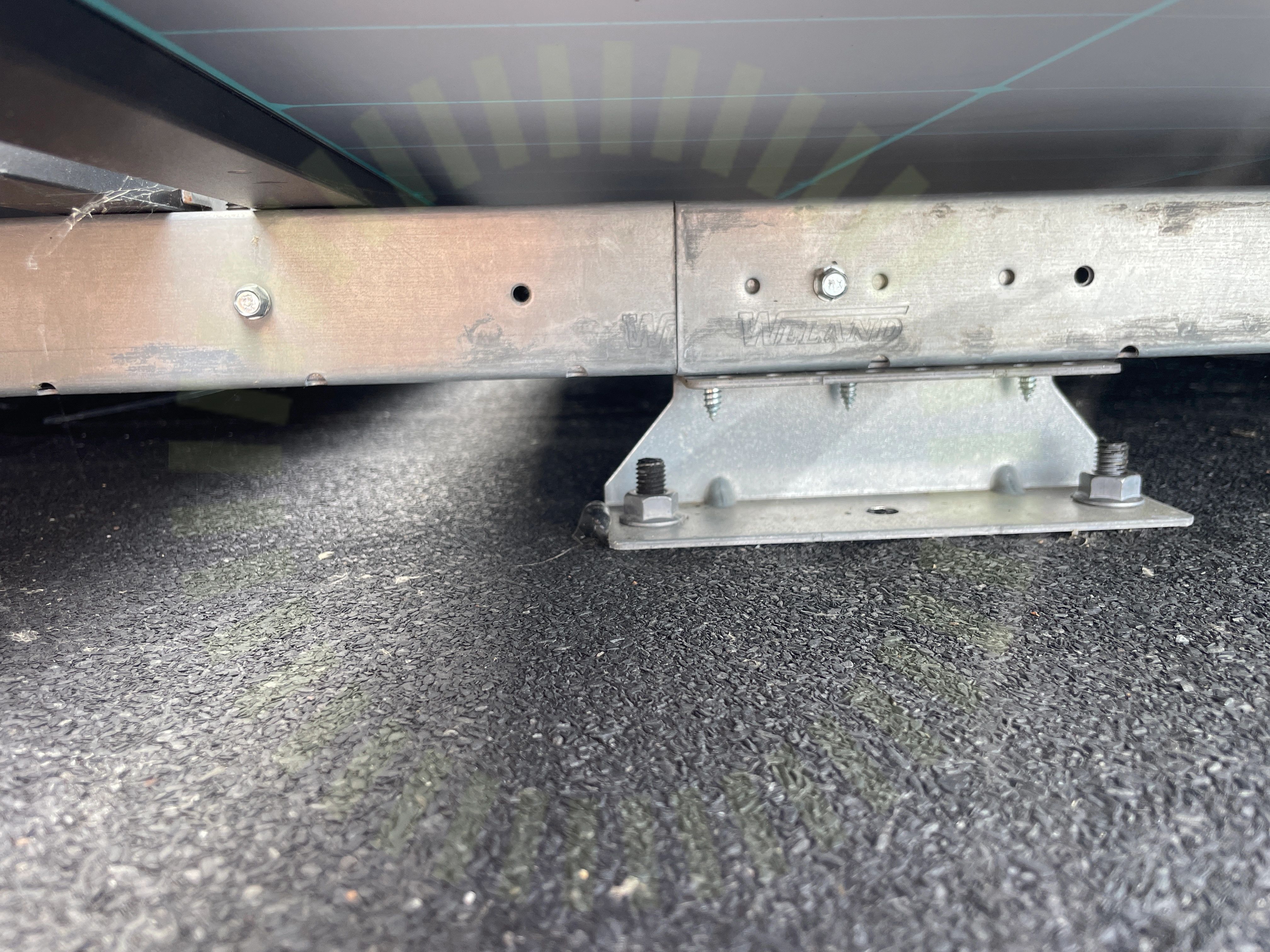

3.4 Skenskarv
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerat.
3.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
3.6 Ändklämmor skena
Inte godkänd
Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Godkända kontrollpunkter
14/21
Ej tillgängligt vid besiktning
1/21
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
6/33
5.1 Direkt solljus
Rekommendation
Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus. Monterad på vägg som vetter mot väst.

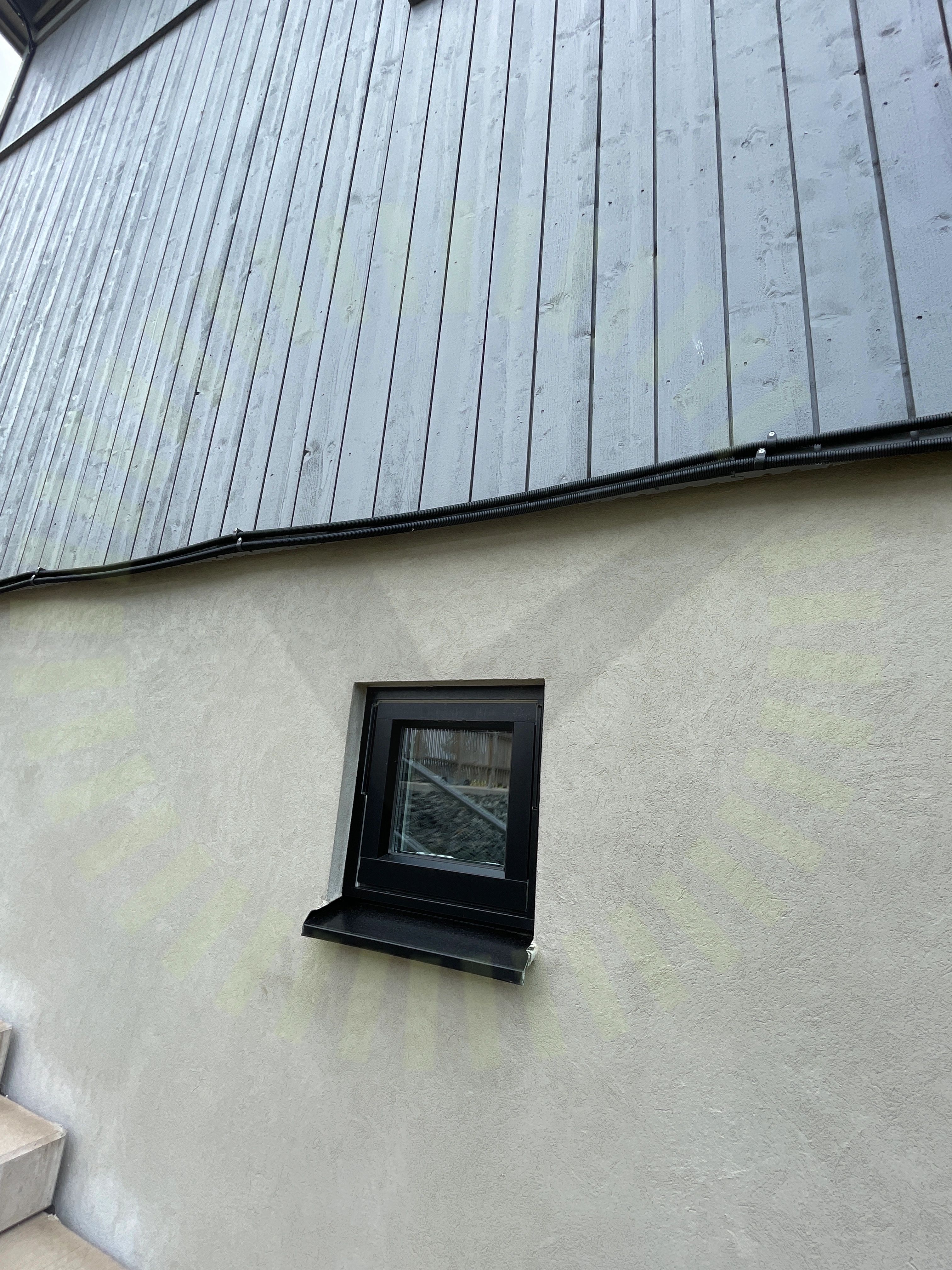

5.2 DC Kablage förläggning
Inte godkänd
Slangarna för DC kablage är inte uppfästa så de har tillräckligt stöd.

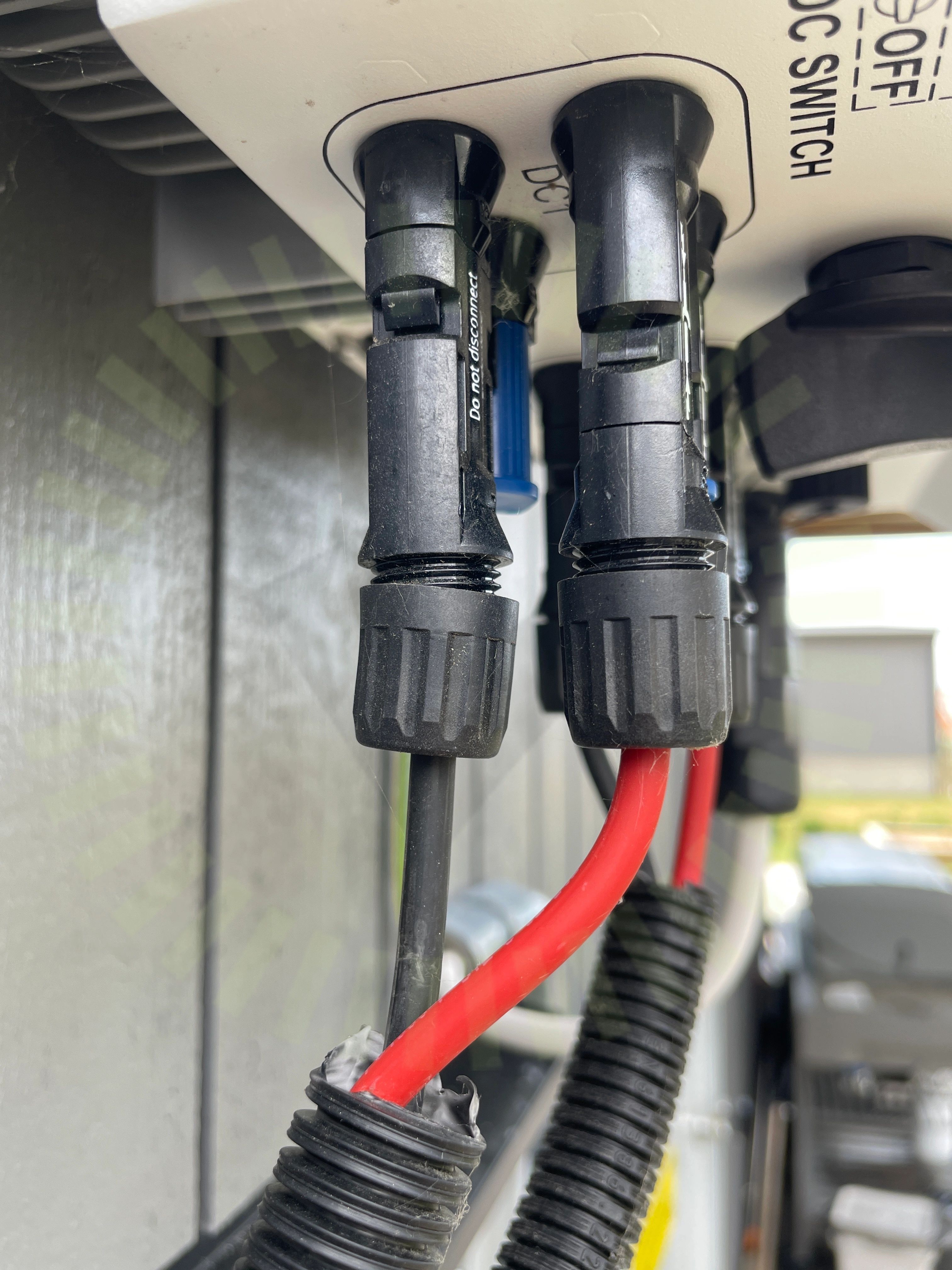

5.3 DC Kontakter anslutning
Inte godkänd
Kontakt är dragen snett.
5.4 Kabeldimensionering
Inte godkänd
Kablage är underdimensionerat för anläggningens produktion.
5.5 Säkringsdimension
Inte godkänd
Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.
5.6 Utrymme
Rekommendation
Växelriktare placerad utomhus på vägg som vetter mot väst.
Godkända kontrollpunkter
26/33
Ej tillgängligt vid besiktning
1/33
