Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

30 november 2022

Ort

Mörbylånga, Kalmar län

Dragavlastade

Skenskarvar

Infästningar CC mått

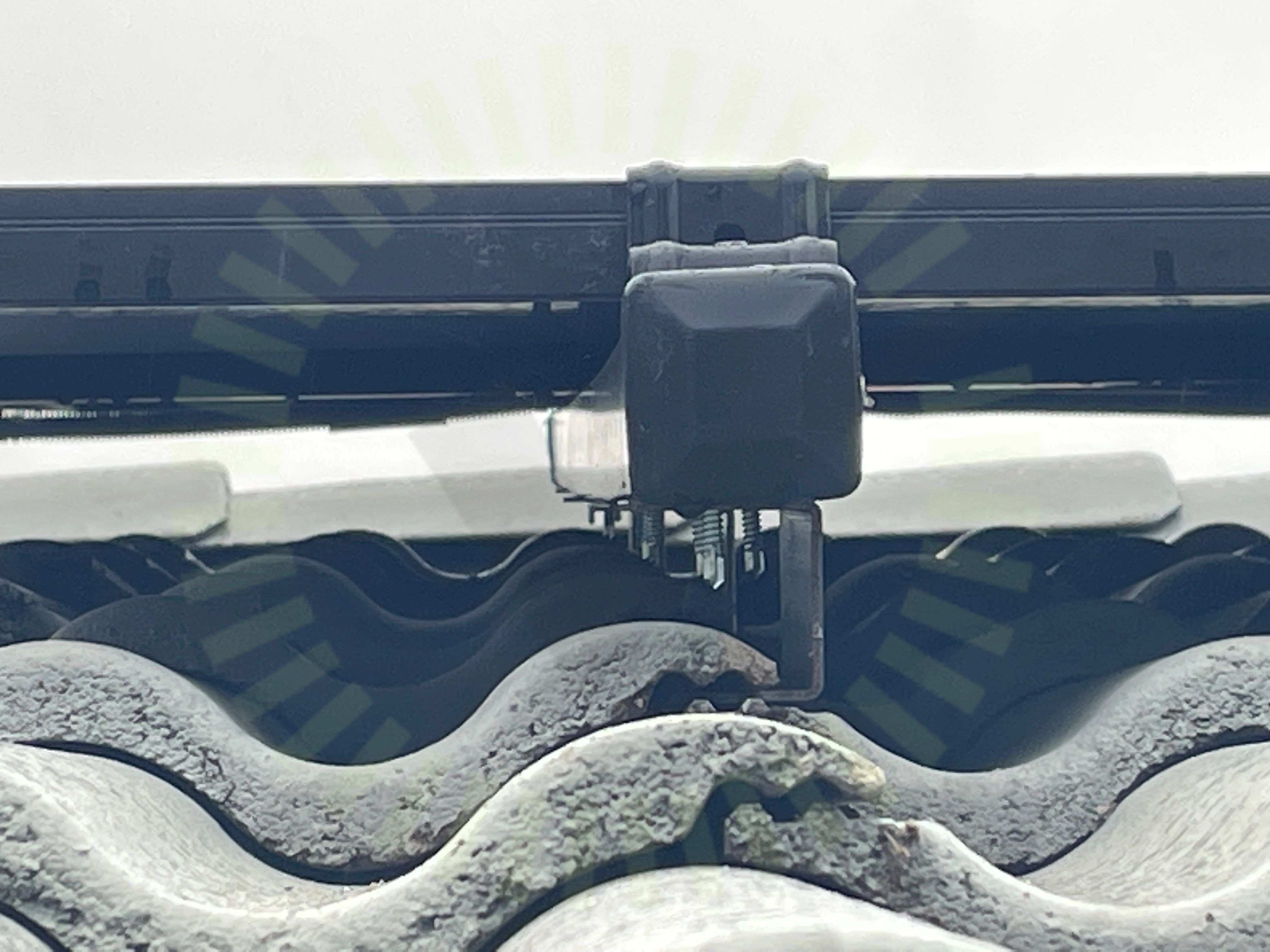

+ 9

78% godkända

22% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Montagesystem

Weland Stål: Råspont

Växelriktare

SunGrow: SG(5.0-20)RT

Tillbehör

Säkerhetsbrytare AC

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC (6)Varselmärkning (4)Villa, Trina: Vertex DE09.05 (11)Villa, Weland Stål: Råspont (18)Växelriktare (27)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Varselmärkning

Anmärkningar

2/4

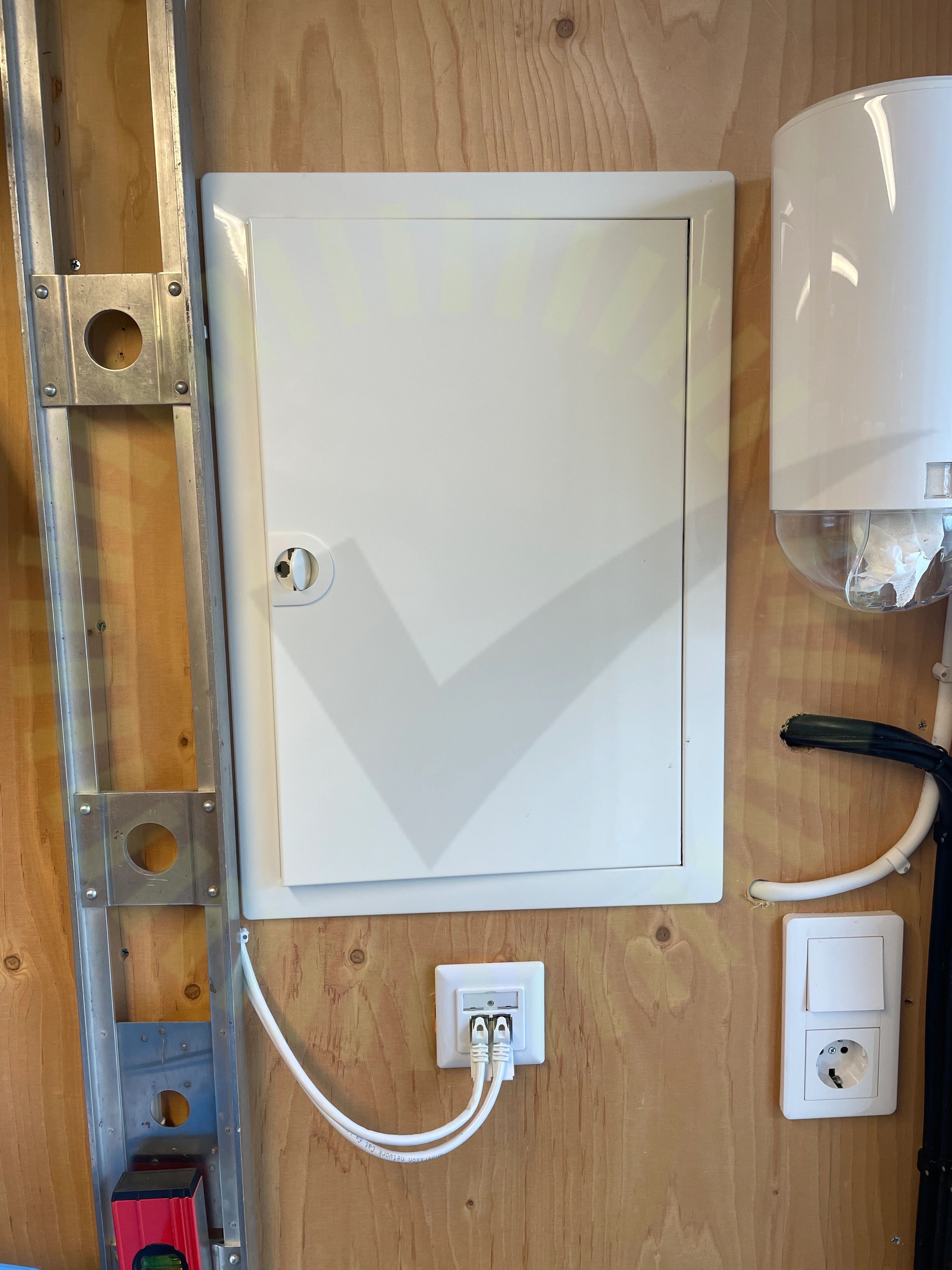

2.1 Informering av solceller

Inte godkänd

Saknas vid undercentral

SS 436 40 00 (712.514) / (134.1.7)

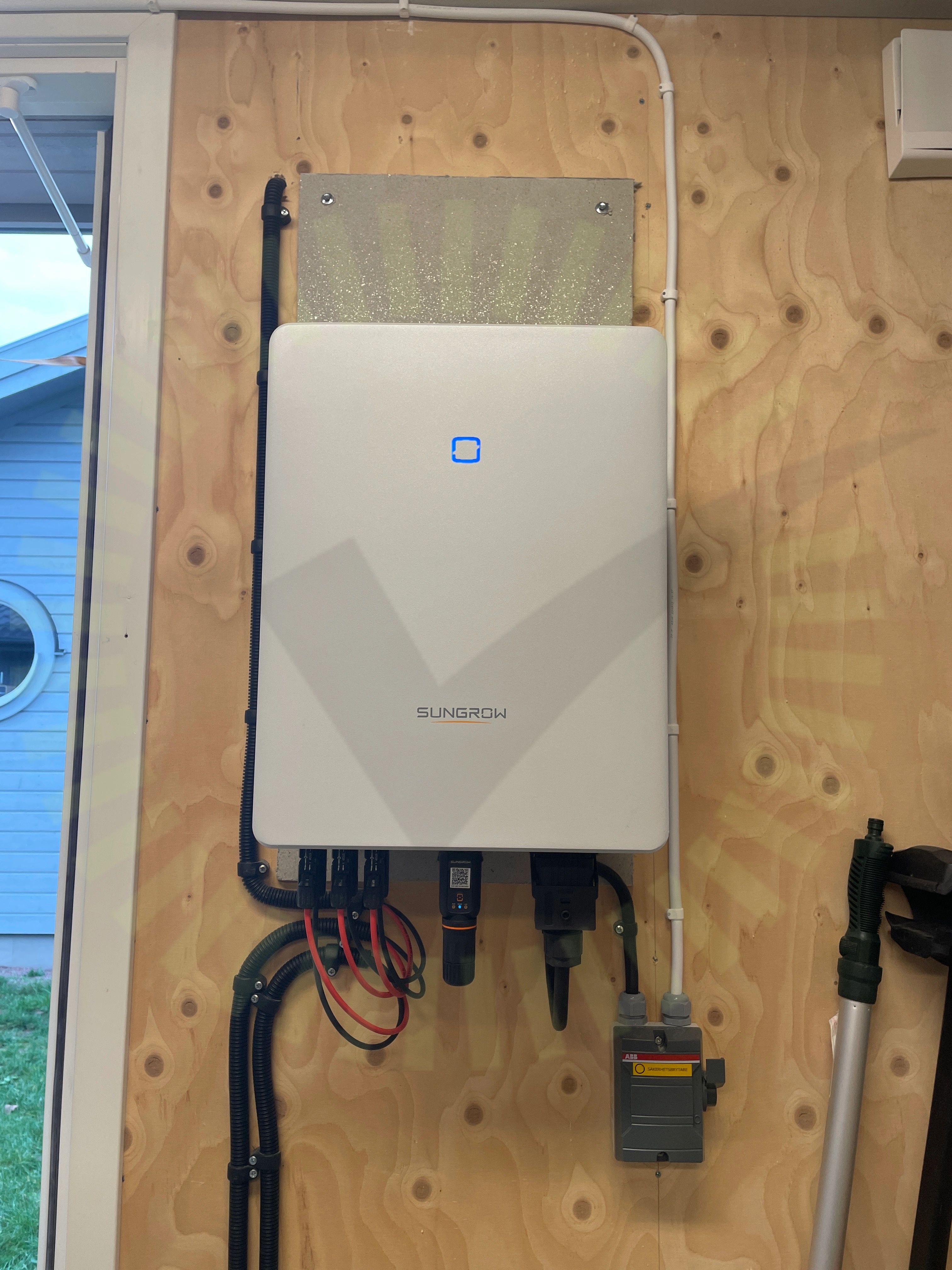

2.2 Varning för likspänning

Inte godkänd

Saknas vid växelriktaren

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

1/4

Varning för backspänning

Ej tillgängligt vid besiktning

1/4

Tillförlitligt fäst

Villa, Trina: Vertex DE09.05

Anmärkningar

2/11

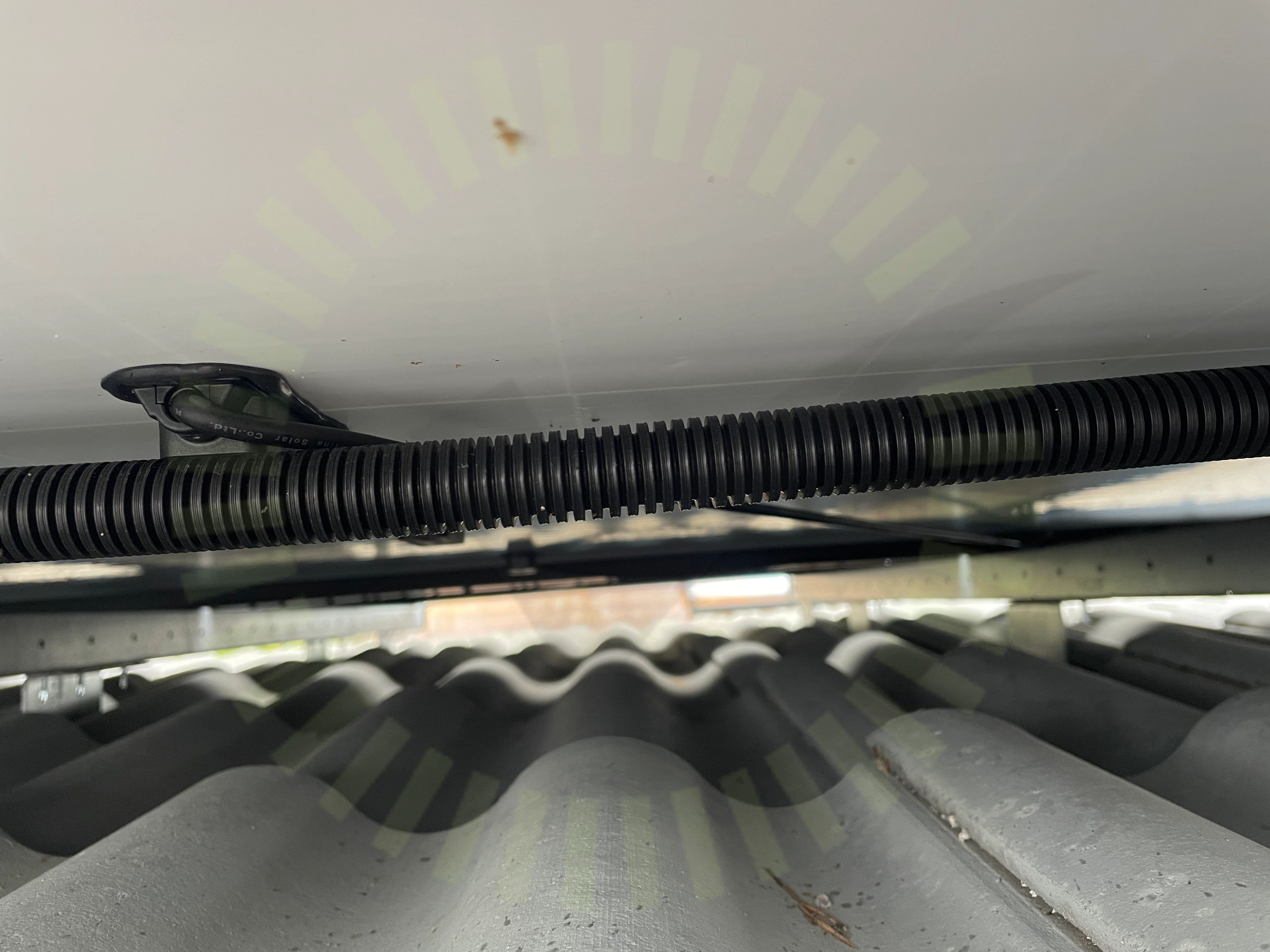

3.1 Dragavlastade

Inte godkänd

Kablar ej dragavlastade från kopplingsbox på panelens undersida

SS 436 40 00 (522.8.3)

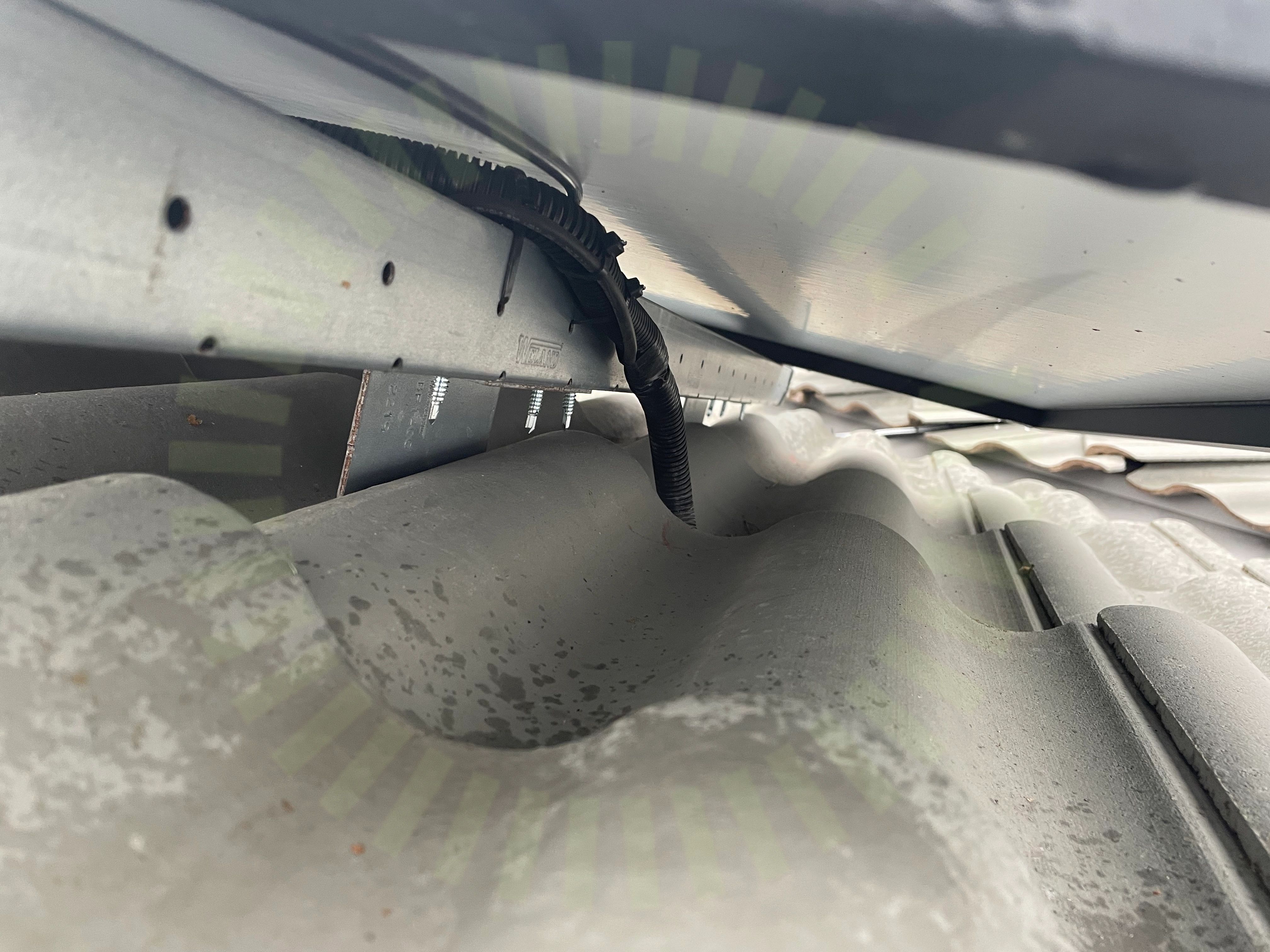

3.2 Föremål mot bakstycke

Inte godkänd

Skyddskabel spänner mot panelens undersida. Otydlig bild men syns. Höger, nedre panel på husets vinkel

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/11

Dräneringshål

Fästenas placering

Fästenas överlappning

Förbindelse av kontakter

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

Villa, Weland Stål: Råspont

Anmärkningar

6/18

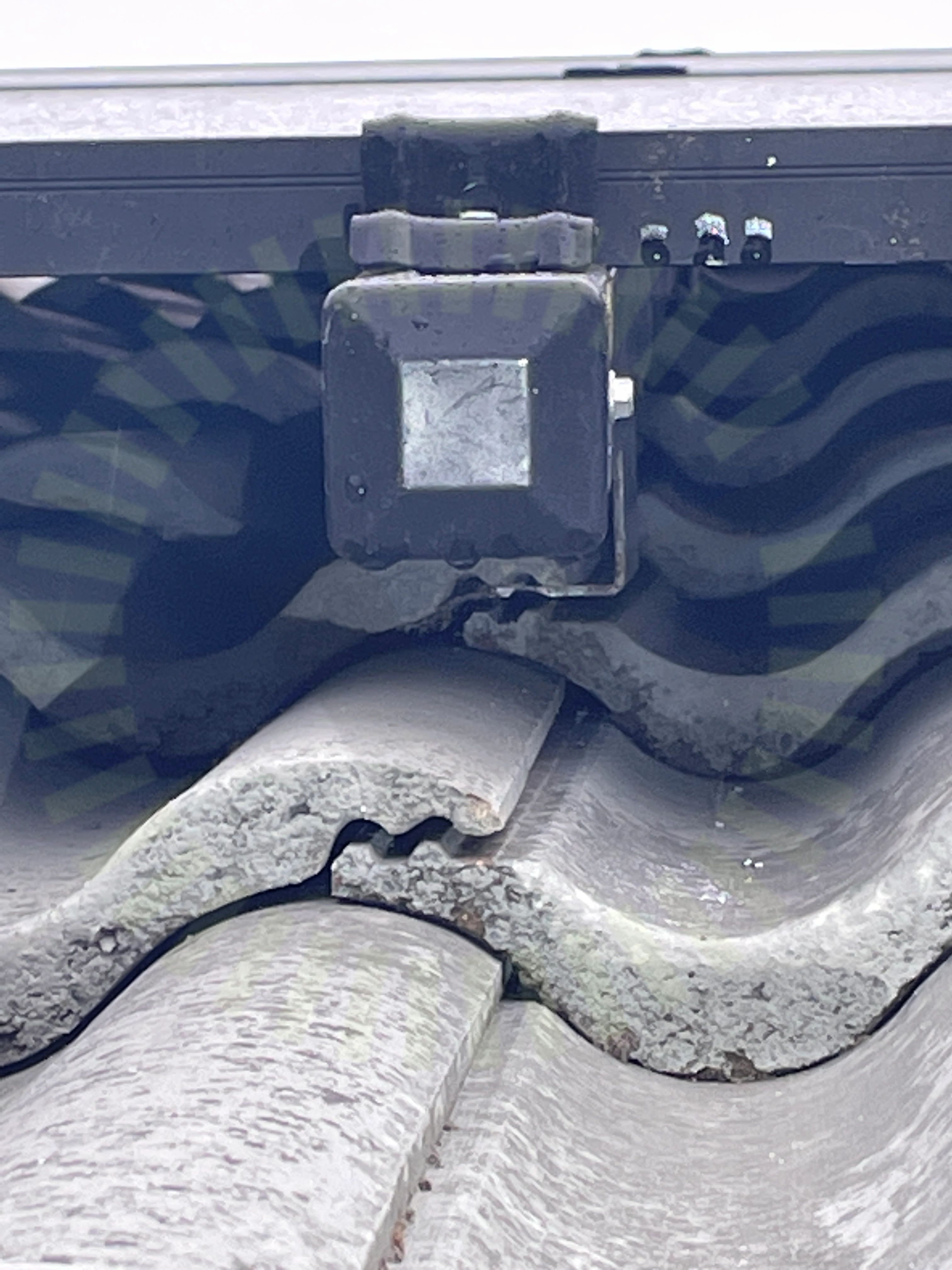

4.1 Avstånd panna

Inte godkänd

Fästet vilar på pannan utan mellanrum

Tillverkarens anvisningar

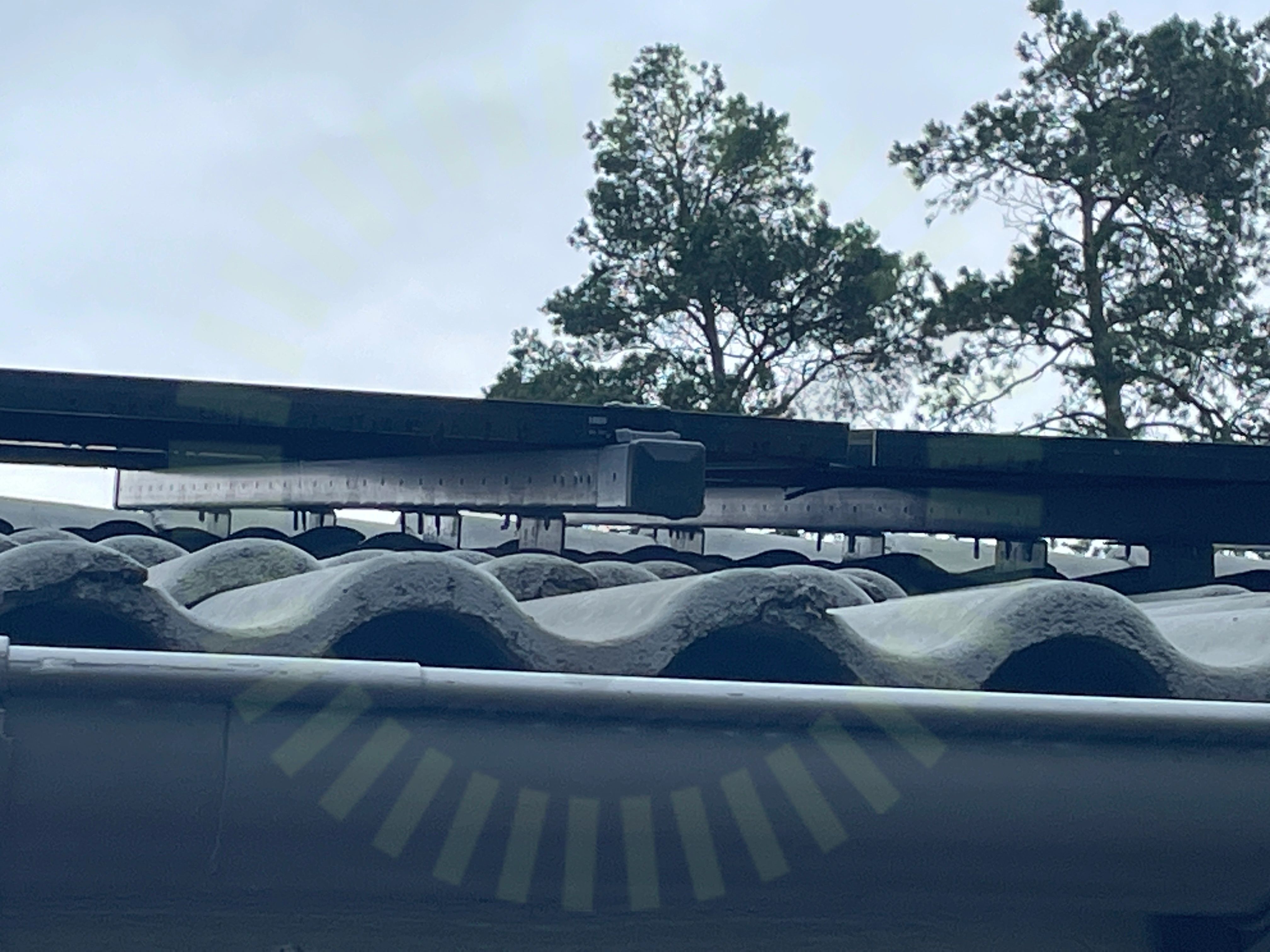

4.2 Infästningar CC mått

Inte godkänd

Det saknas infästningar. Enligt underlaget ska det sitta fem fästen vid vertikala skenor. Det förekommer endast på en av tre sektioner

Tillverkarens anvisningar

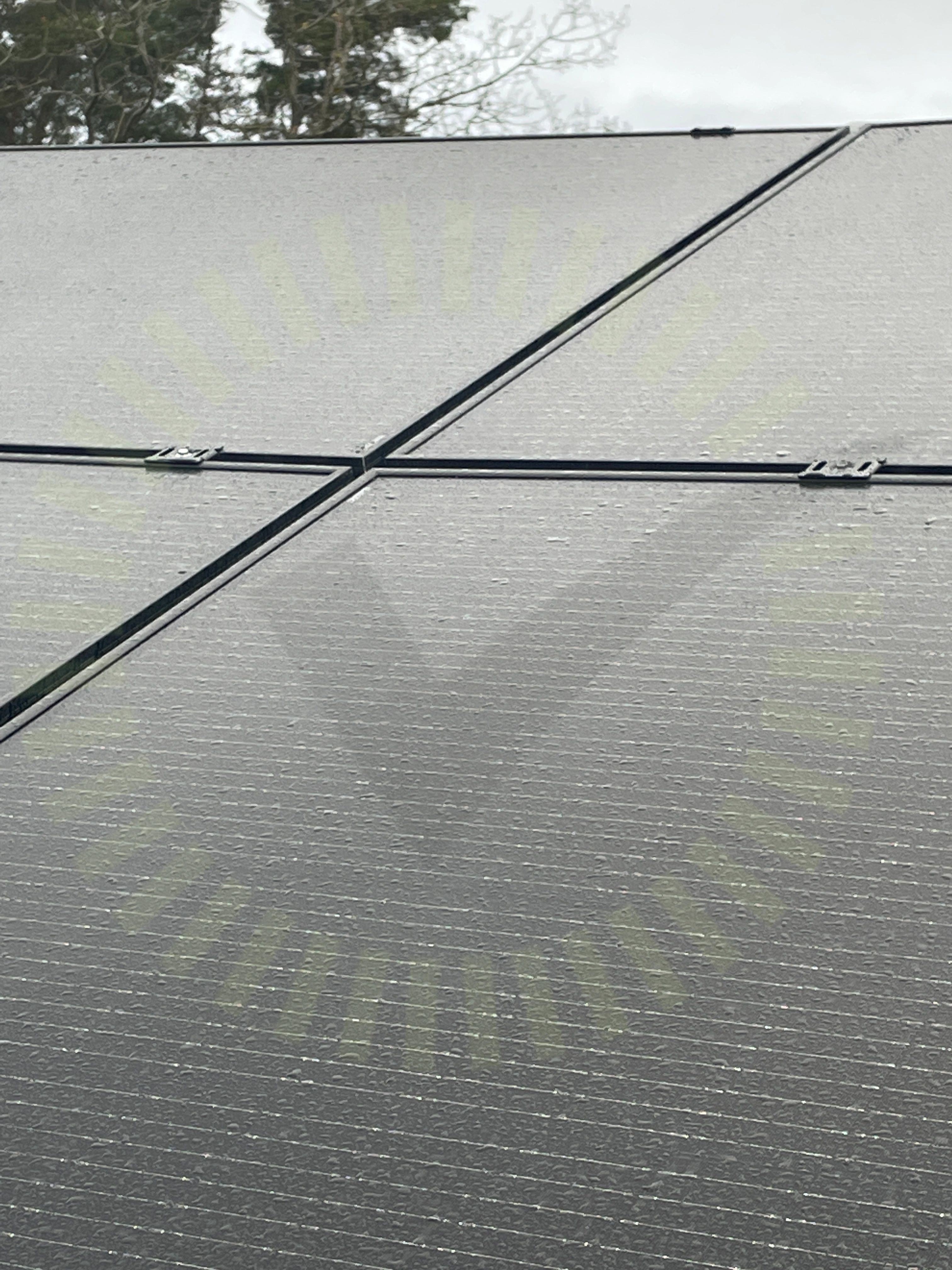

4.3 Mittfäste

Inte godkänd

Avvikande skruv använd på mittklämma till vänster i bild

Tillverkarens anvisningar

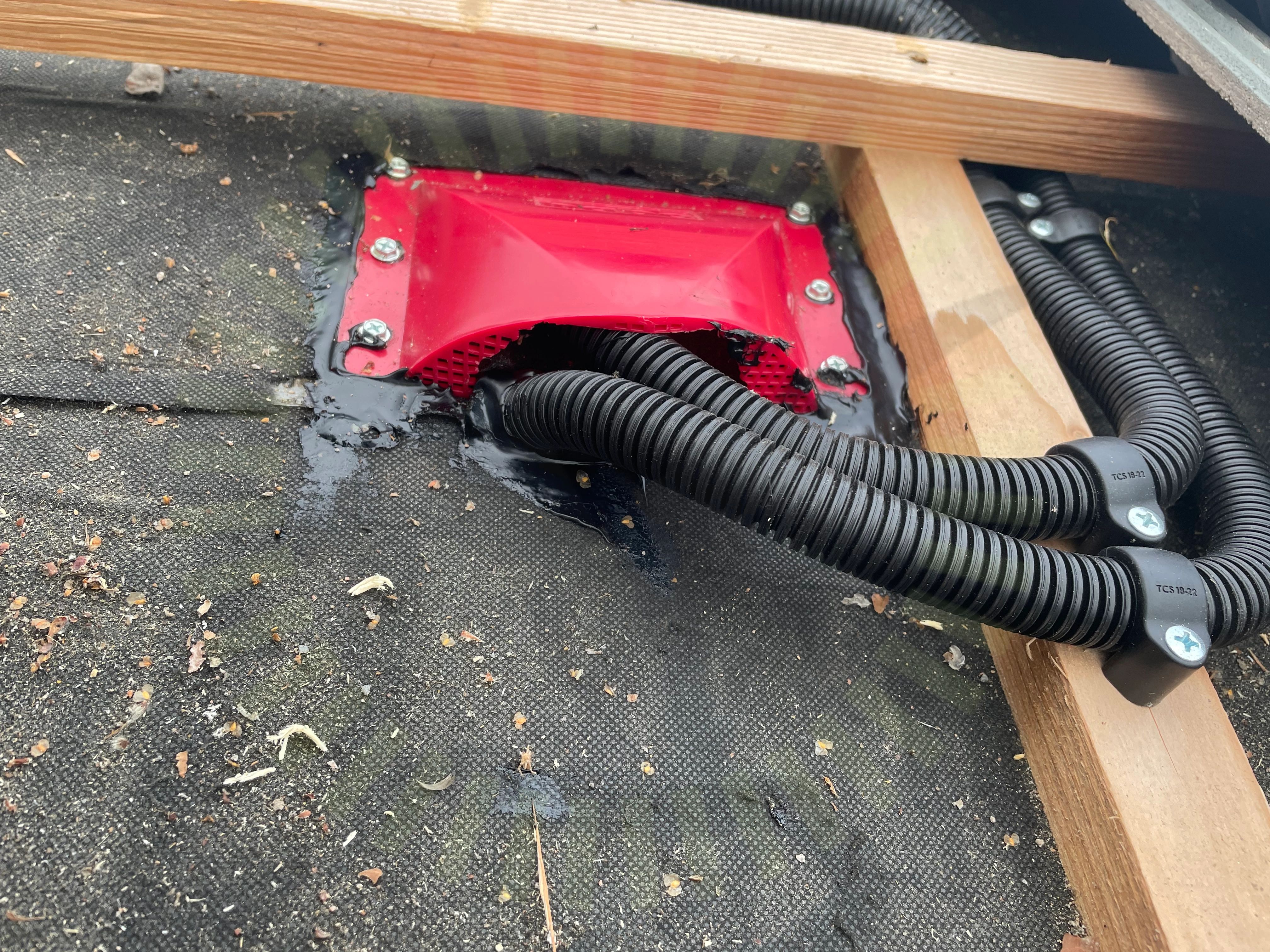

4.4 Takgenomföring

Inte godkänd

Tätmassa saknas i ovankant av mögelstoppern. Överlapp papp/plast ca 15 mm

4.5 Skenornas infästning

Inte godkänd

Avvikande skruv använd

Tillverkarens anvisningar

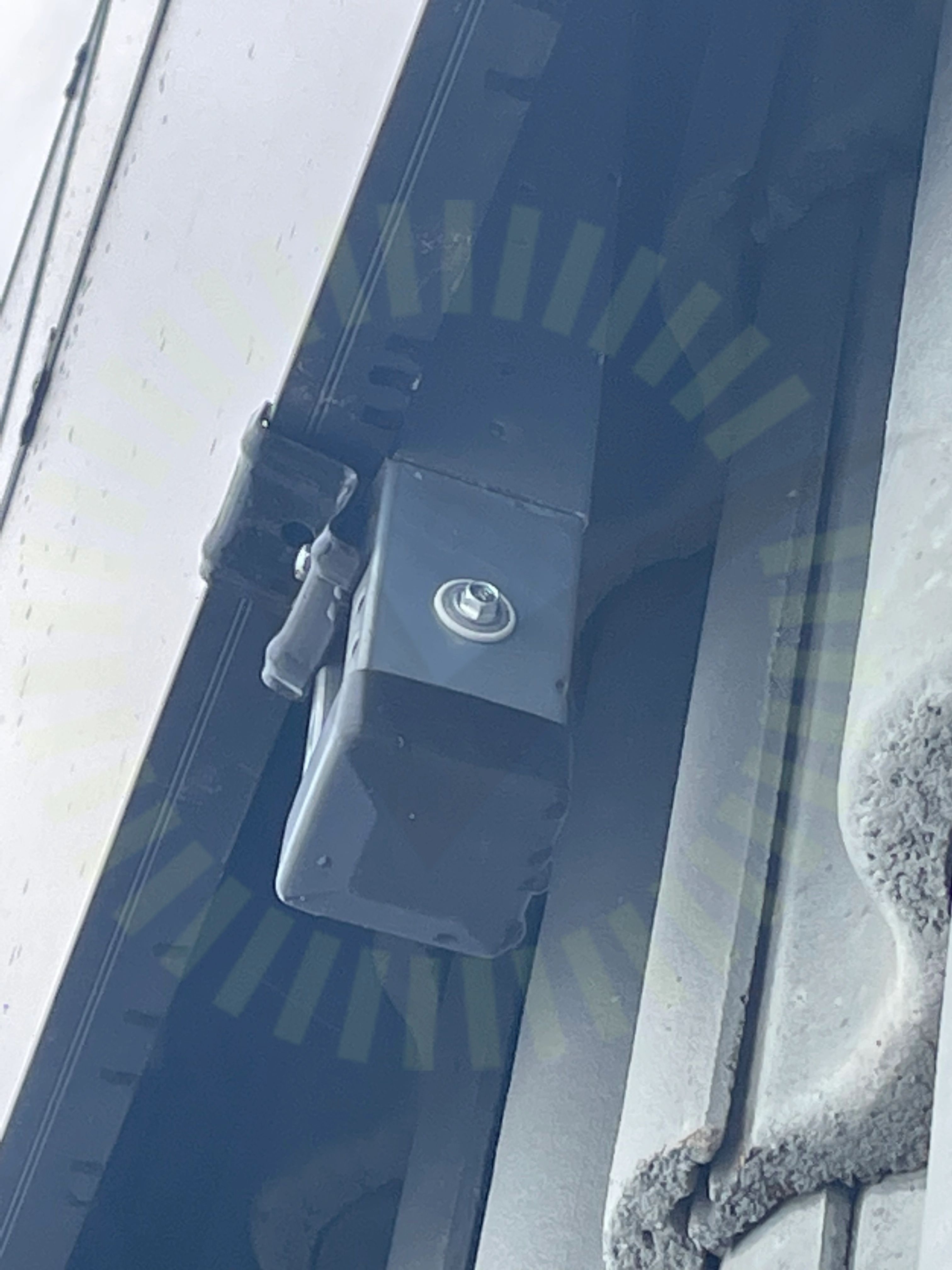

4.6 Skenskarvar

Inte godkänd

Ibland en skruv, ibland 2. Ska vara fyra skruv i varje skarv

Tillverkarens anvisningar

Godkända kontrollpunkter

11/18

Främmande material

Kabeluppfästning

Shims

Skador

Skarp kant

Skenornas avstånd

Skenornas överhäng

Skydd

Slutfäste

Snö- och Vindlastberäkning

Väderbeständigt material

Ej tillgängligt vid besiktning

1/18

Infästning Råspont

Växelriktare

Anmärkningar

4/27

5.1 Dokumentation Växelriktare

Inte godkänd

Överlämnad dokumentation missvisande. Inga optimerare finns i anläggningen som det säger i strängschemat.

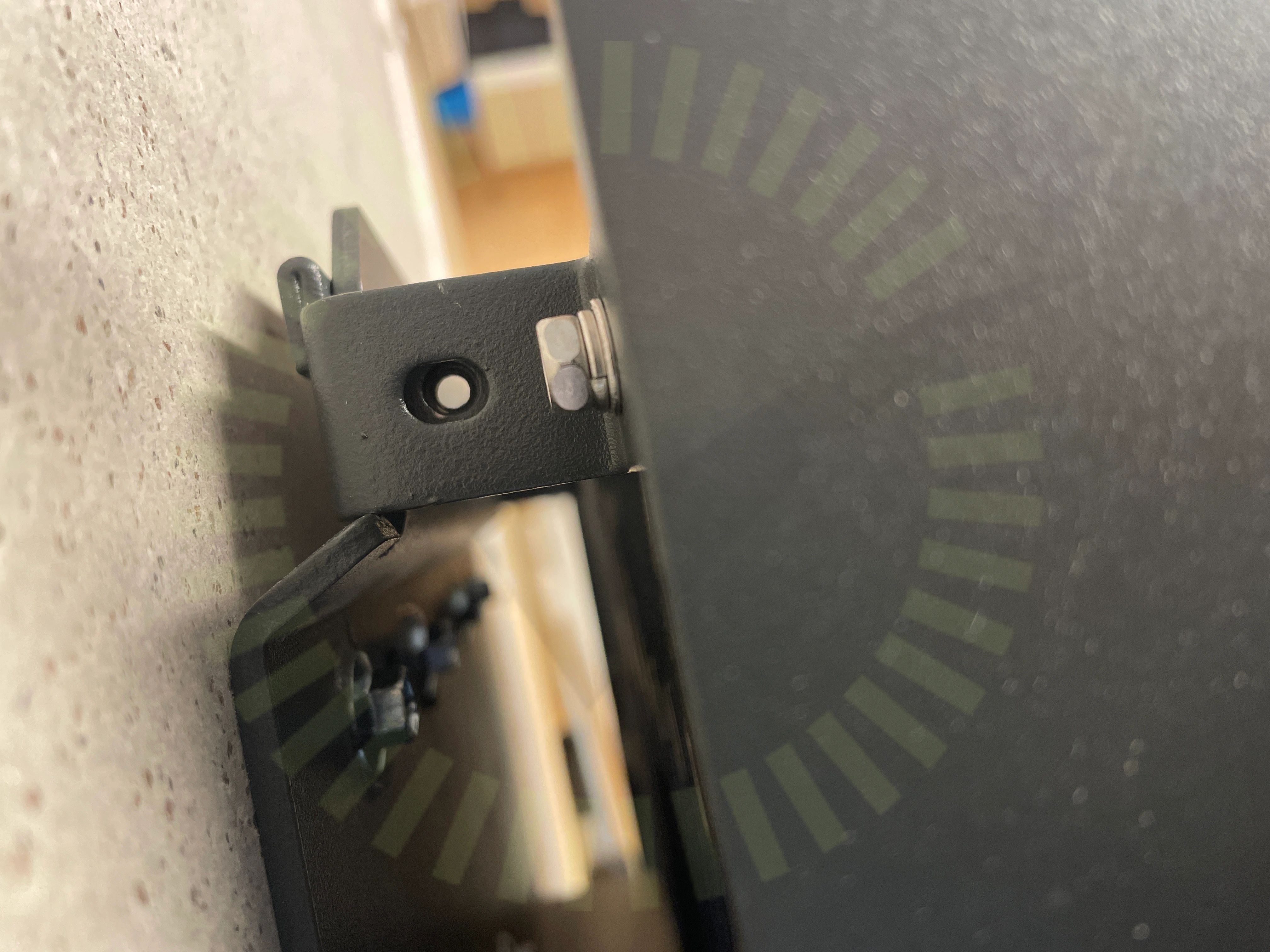

5.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsatt i infästningskonsolen enligt anvisningar.

Tillverkarens anvisningar

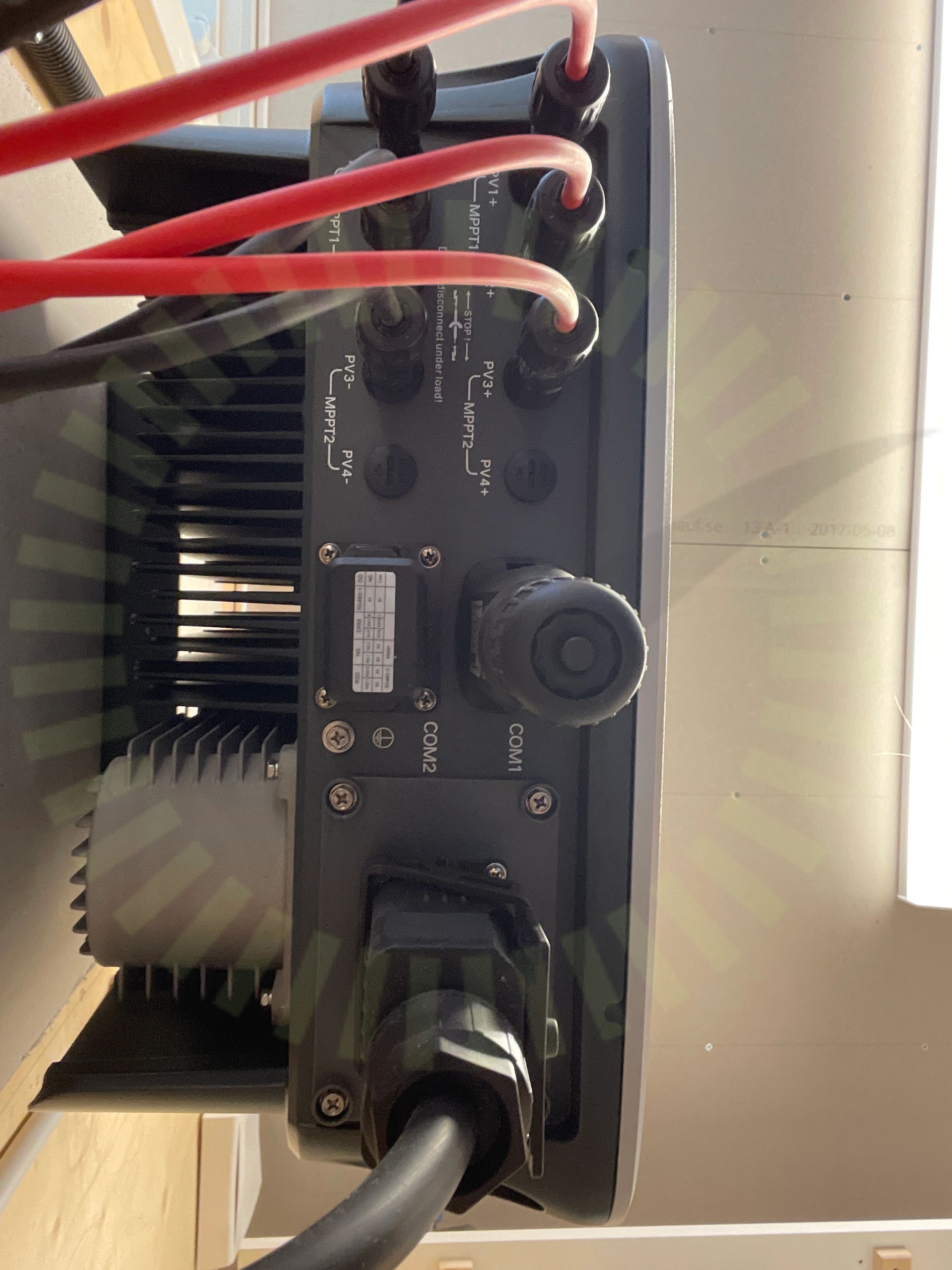

5.3 PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

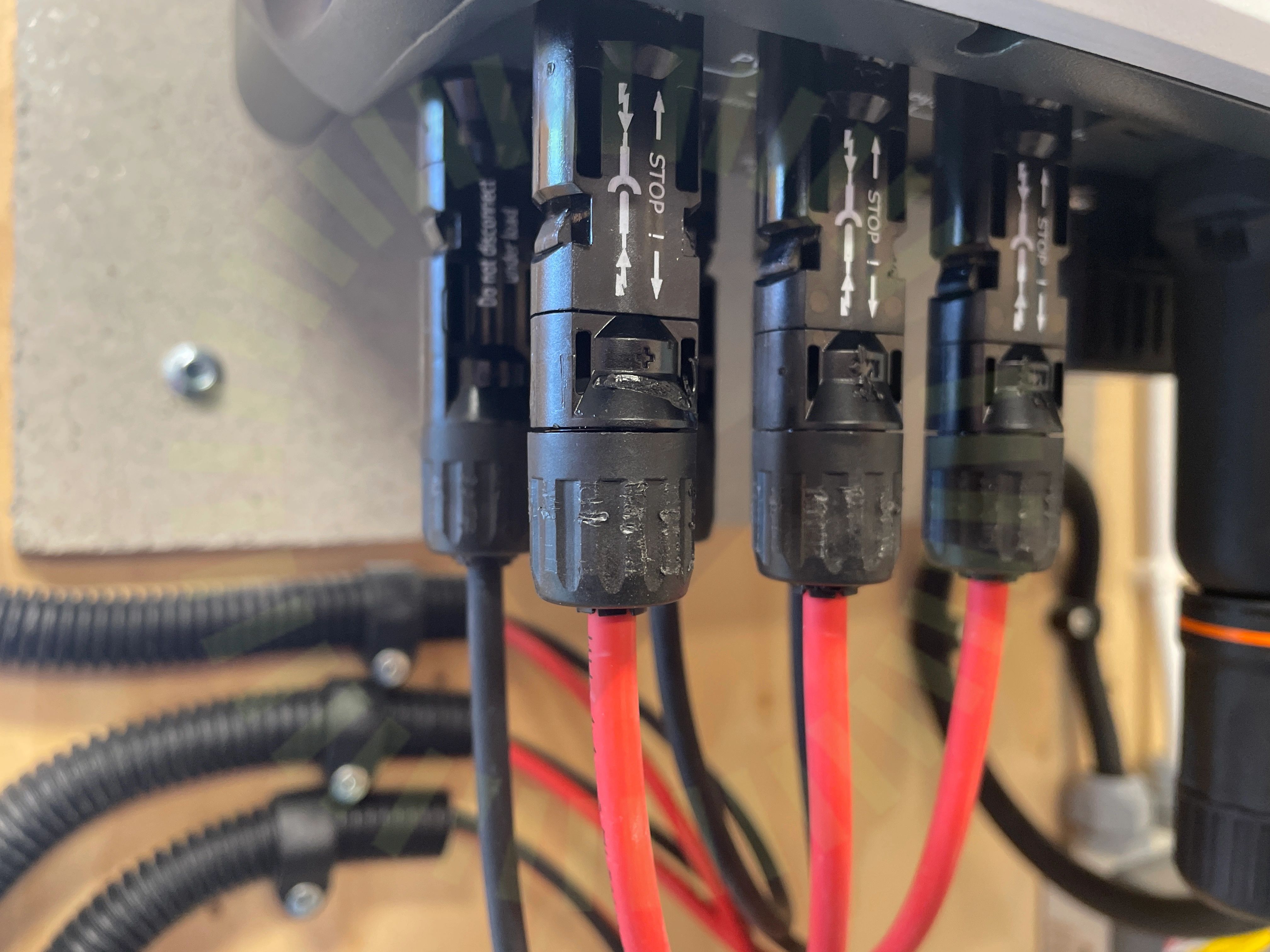

5.4 Kontakter

Inte godkänd

Kontakternas förskruvningar får inte vara bottnade. Behöver bytas.

Tillverkaren av kontaktens anvisningar.

Godkända kontrollpunkter

23/27

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Förskruvning

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Skador

Säkring

Utrymme

Vinkel
