Besiktningsrapport

8.4

Installation av

Svea Solar

Datum

25 september 2023

Ort

Eslöv, Skåne län

Takkrokarnas CC

Skenskarvar

Skenornas infästning skruvade

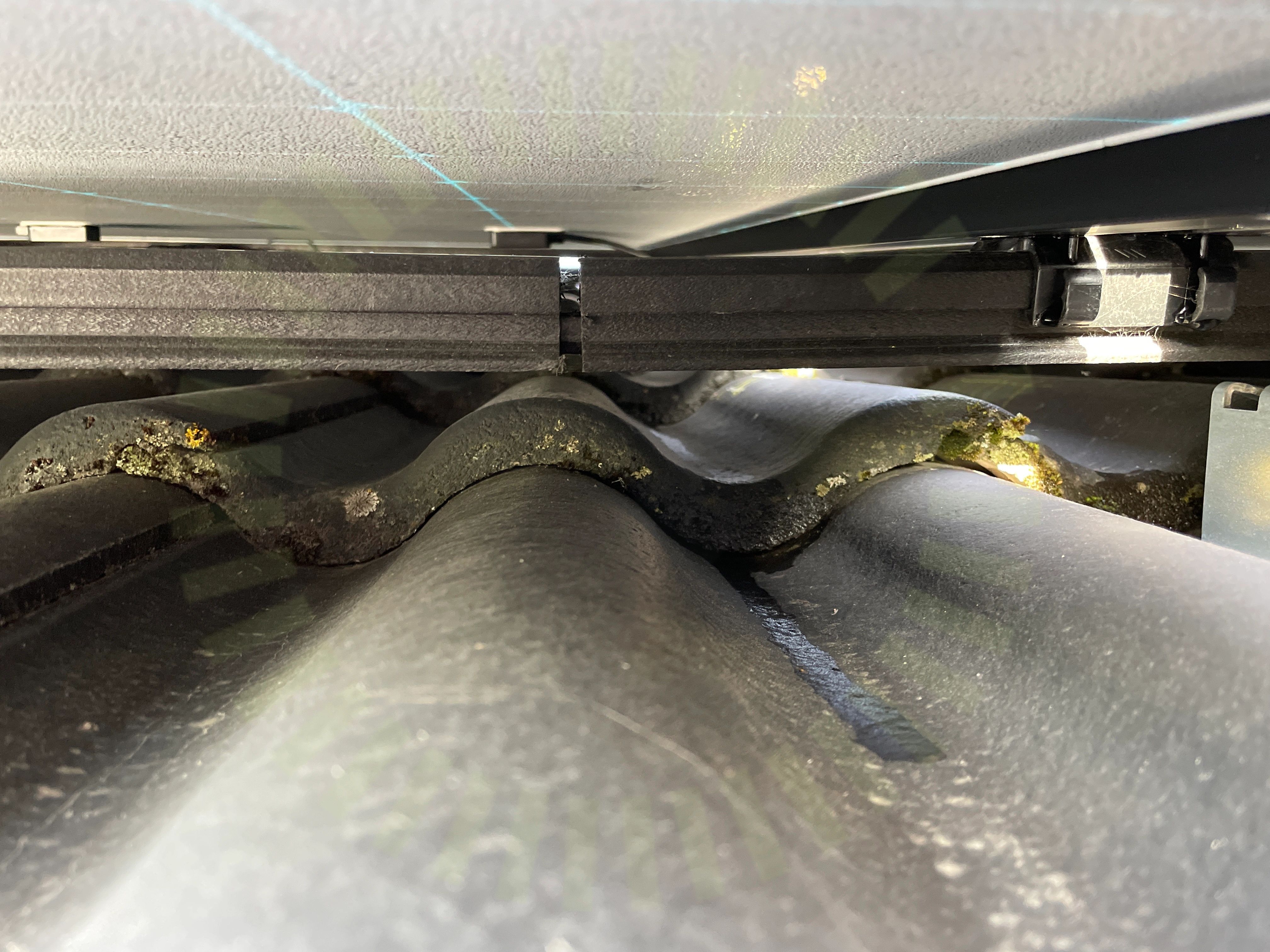

+ 7

88% godkända

12% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, JA Solar: JAM54S31 (395-420) MR (16)Undercentral (9)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

8/23

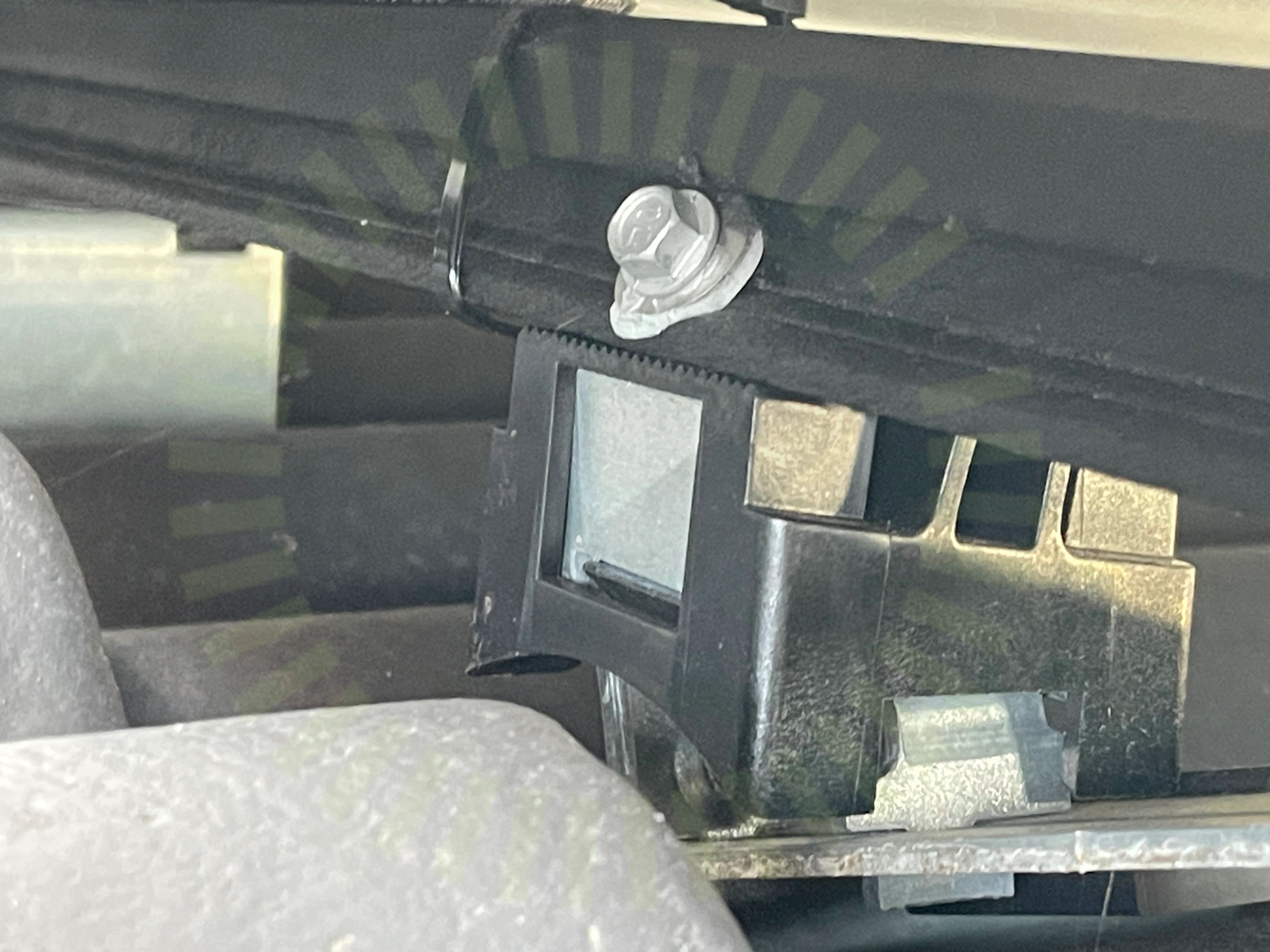

2.1 Främmande material

Inte godkänd

Fel skruv använd på samtliga ställen. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

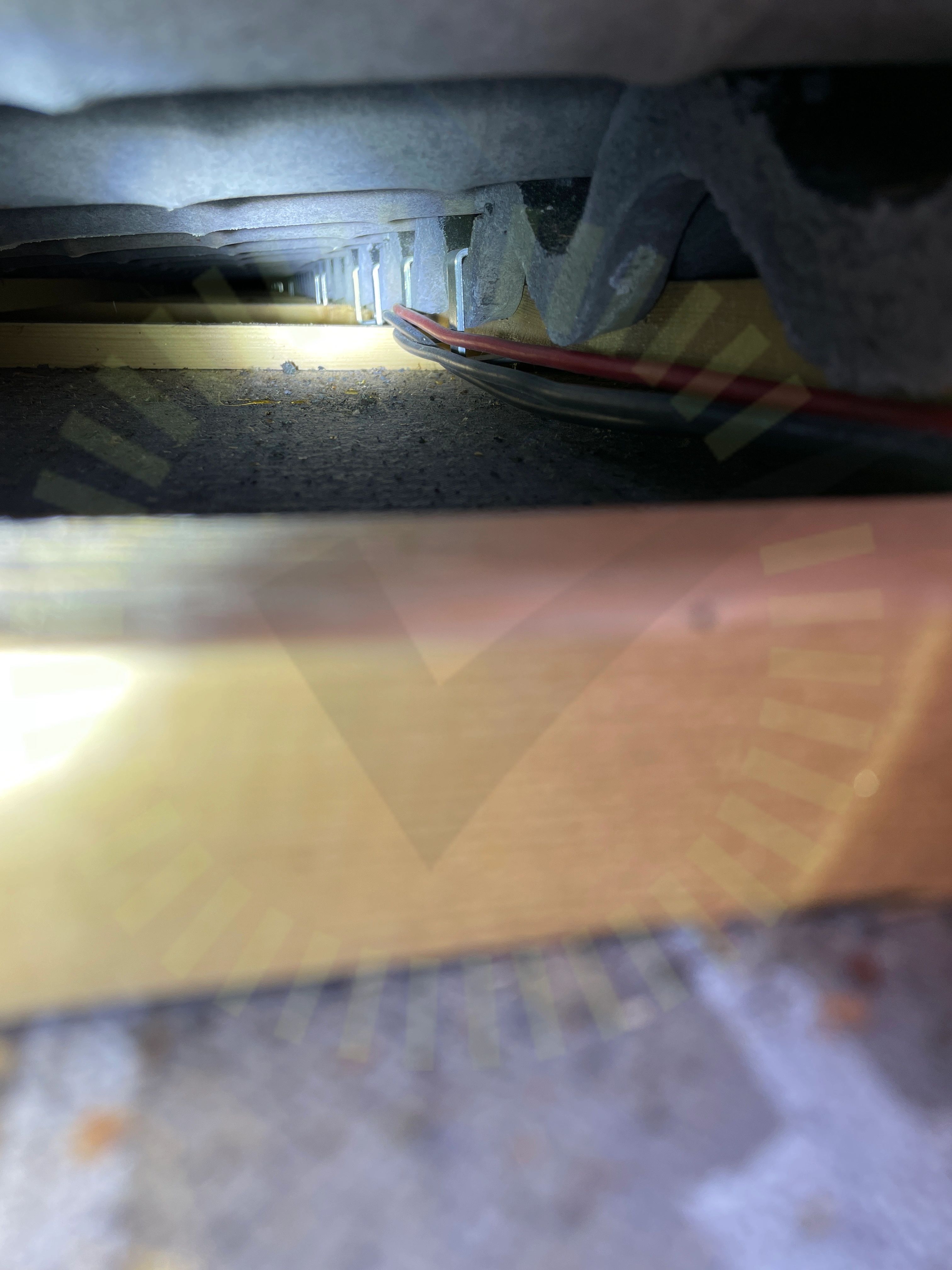

2.2 DC kabel förläggning

Inte godkänd

DC kablage ligger utan skydd löst förlagt under takpannorna.

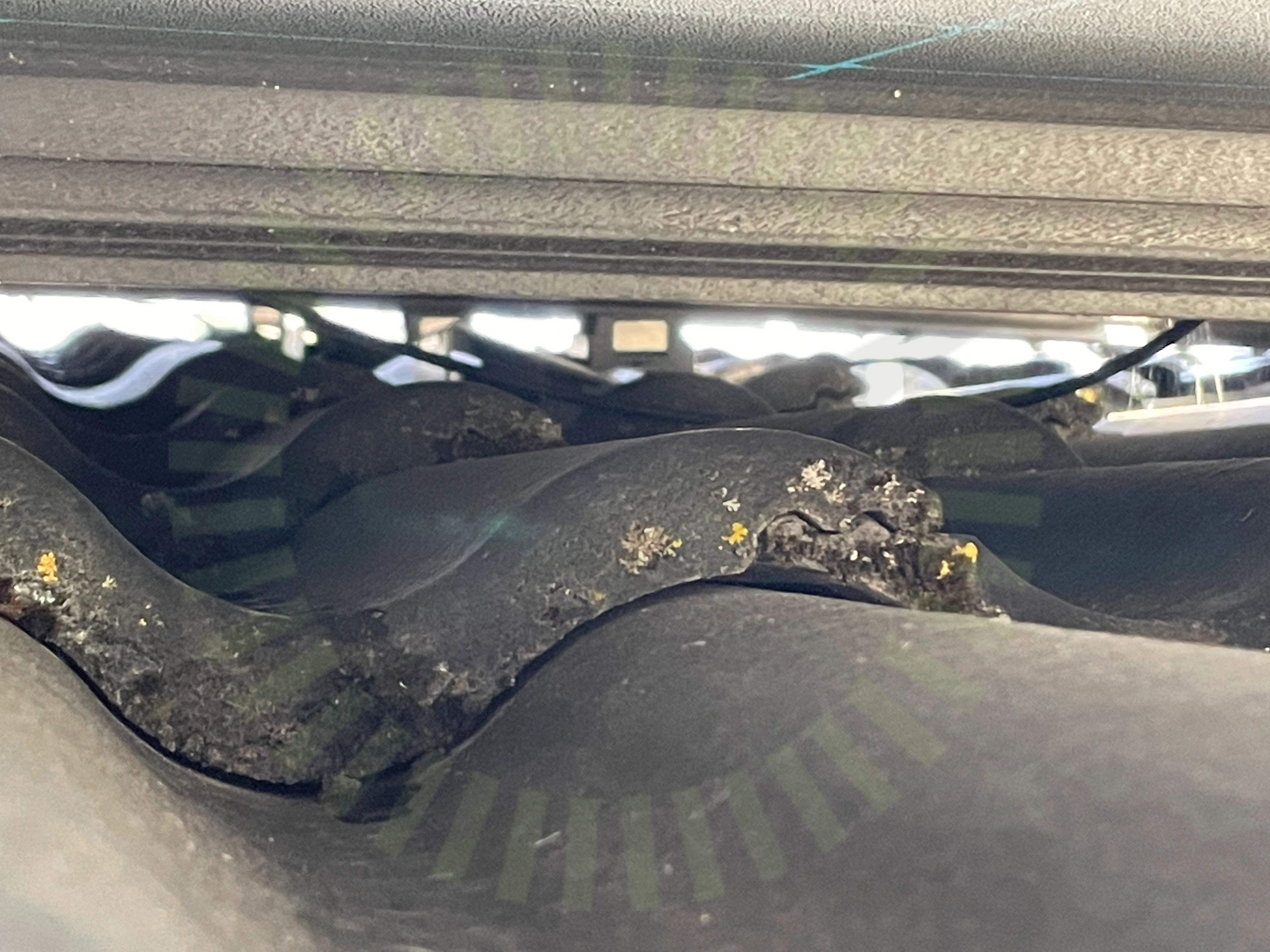

2.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och är bristfälligt uppfäst på flertalet ställen.

SS 436 40 00 (712.522.101)

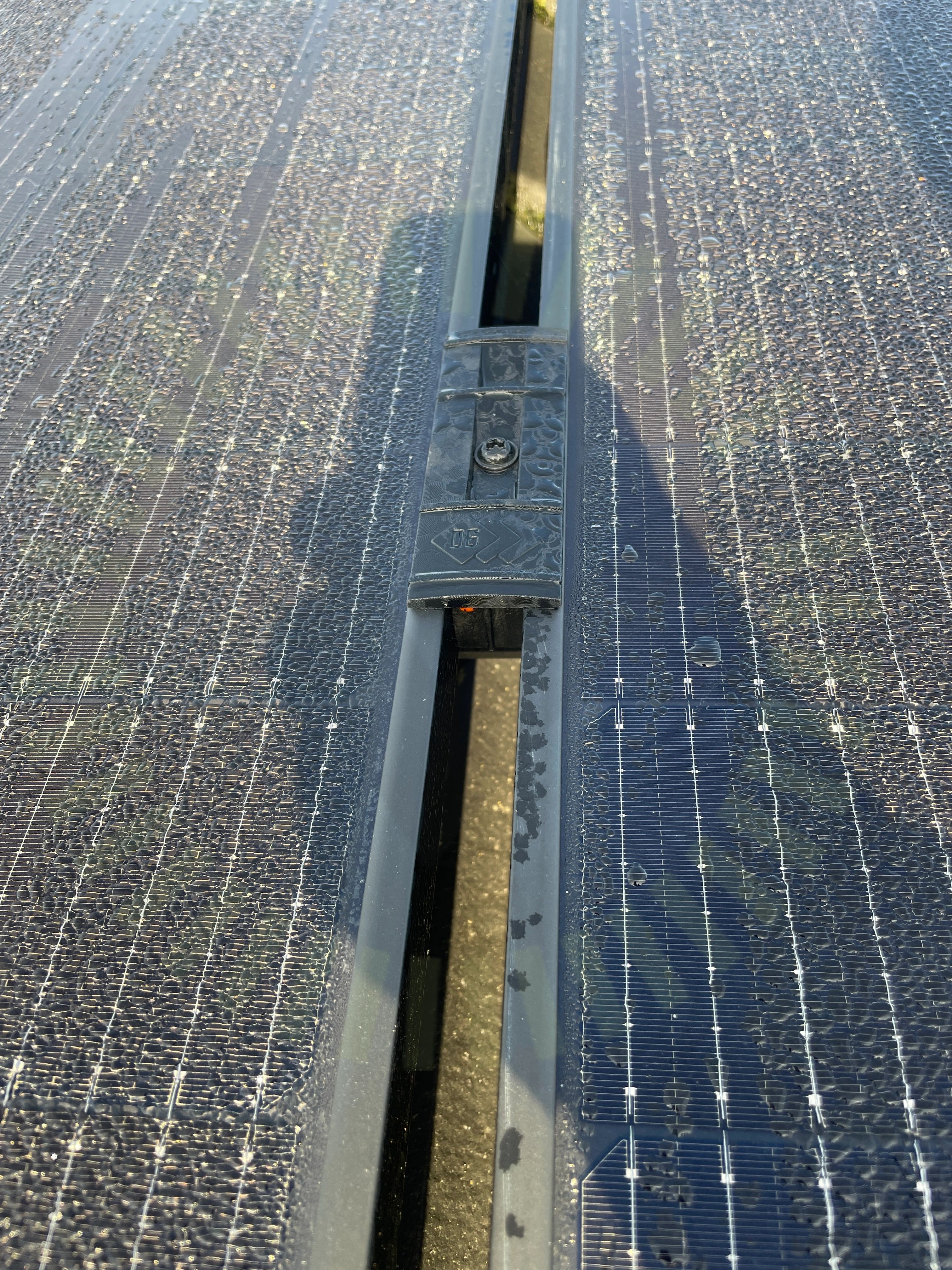

2.4 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

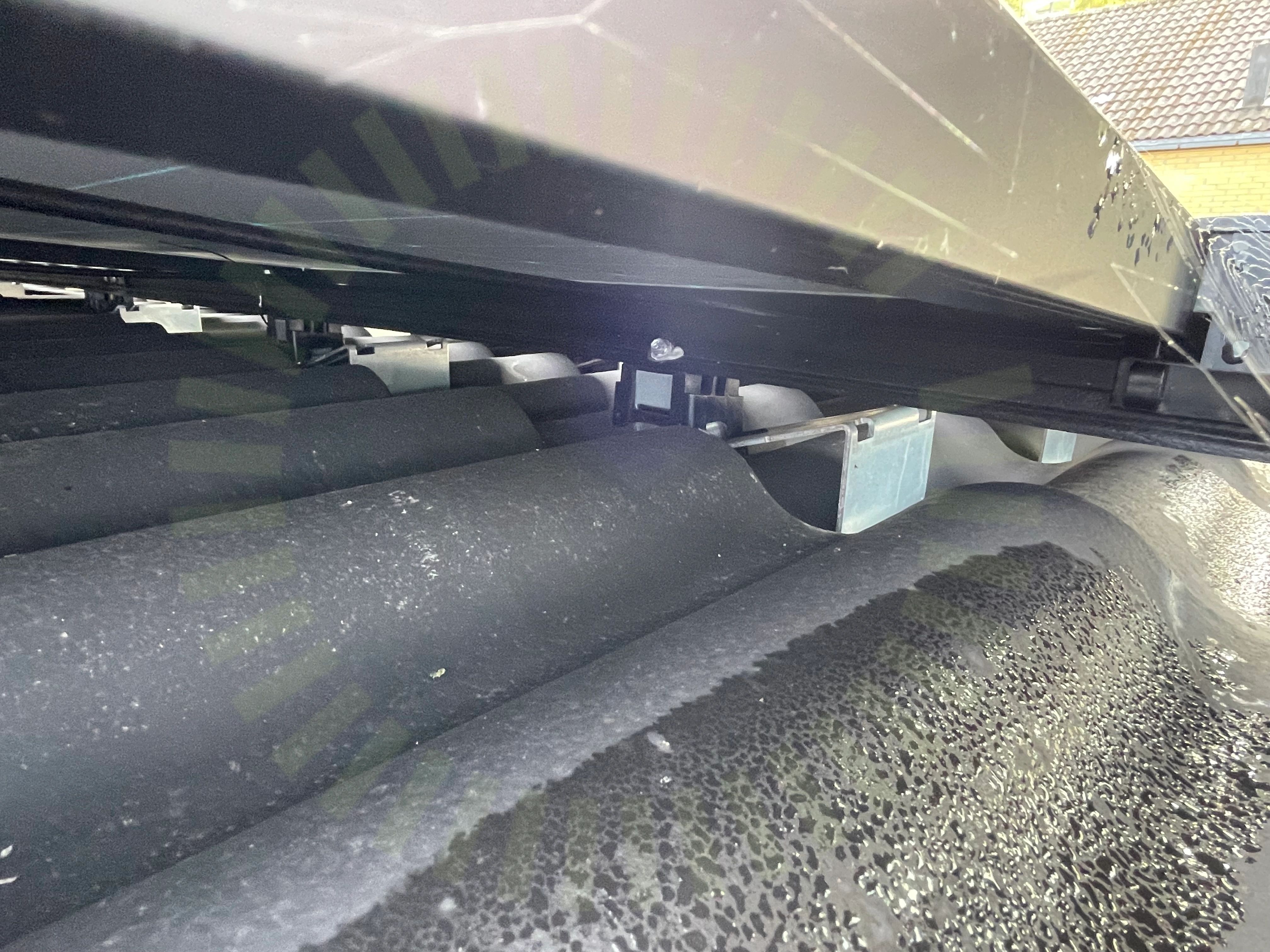

2.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad. Ska sitta i nästa krok.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

2.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

2.8 Takkrokarnas CC

Inte godkänd

Infästningar är monterade med felaktigt CC avstånd. Uppmätt 1500mm CC.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 1-2

Godkända kontrollpunkter

15/23

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/16

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke på flertalet ställen.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

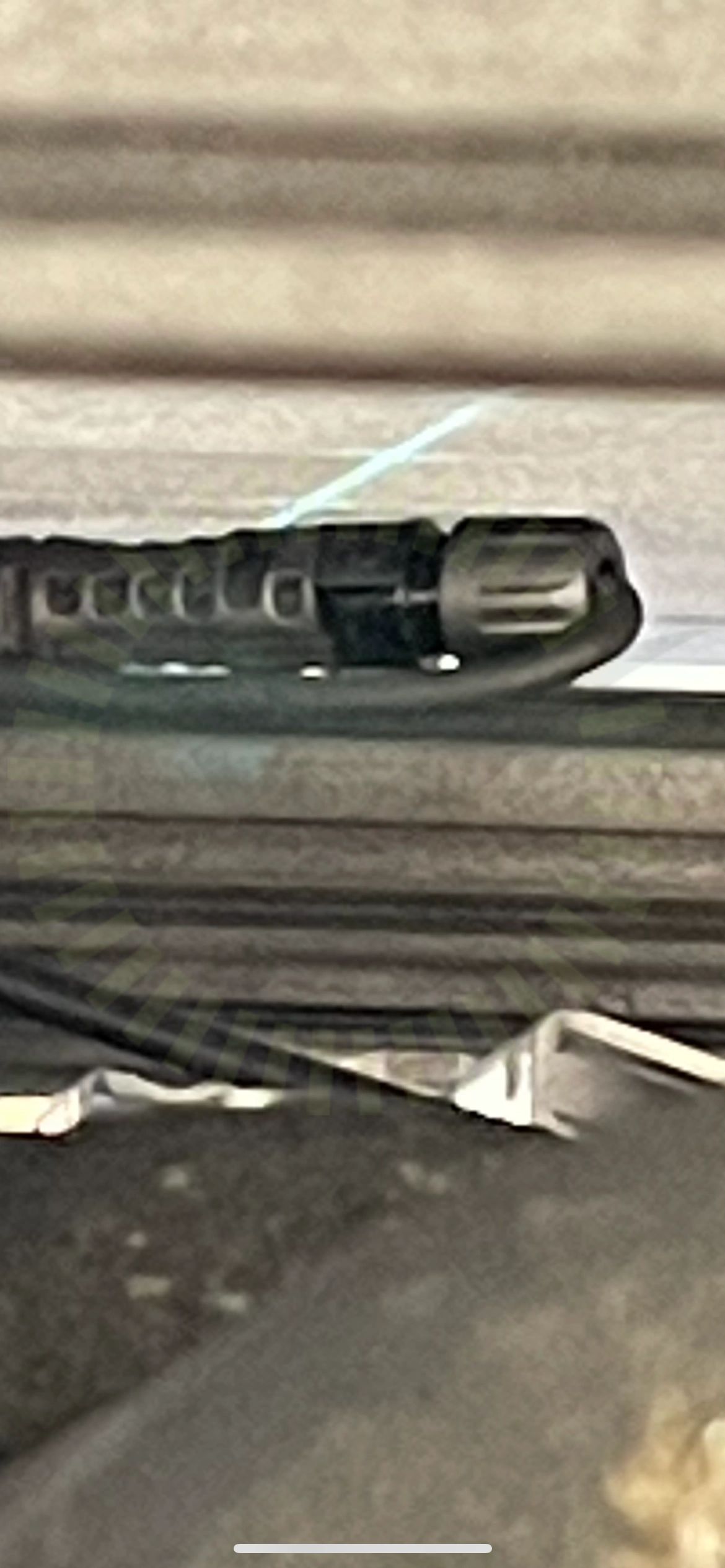

3.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie samt utgångarna från kopplingslådorna.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

Godkända kontrollpunkter

14/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Anmärkningar

1/8

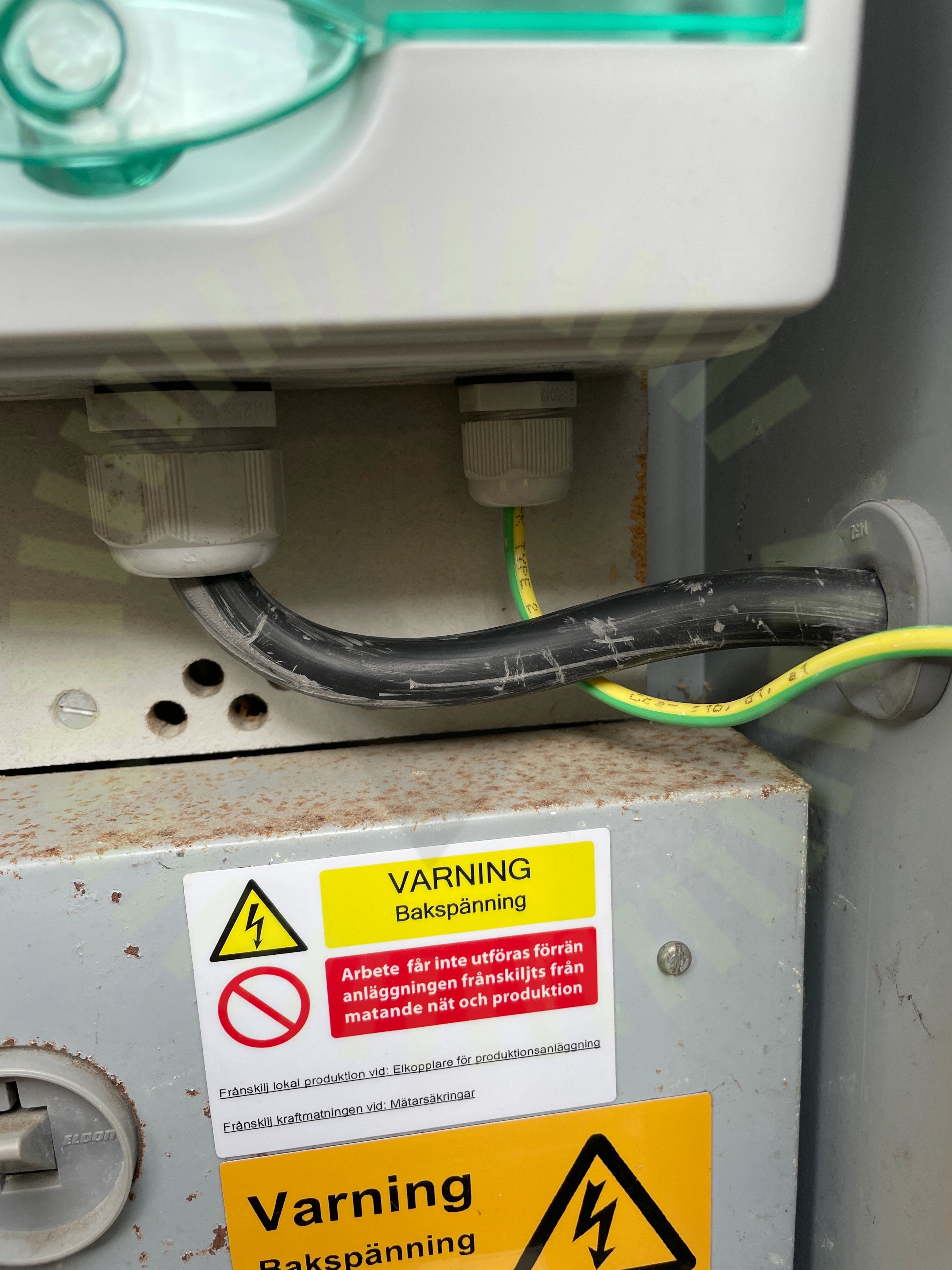

4.1 Böjradie

Inte godkänd

Kablage hårt dragen, påfrestar förskruvningen negativt.

Godkända kontrollpunkter

7/8

Fasskena

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
