Besiktningsrapport

7.8

Installation av

Sol i Väst

Datum

20 januari 2023

Ort

Ängelholm, Skåne län

Skena överhäng

Kabeluppfästning

Anpassade takpannor

+ 11

76% godkända

24% ej godkända

Om installationen

Paneler

NIWA: JW-HD120N

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

SAJ: H2 Series

Batteri

SAJ: B2 Series

Tillbehör

Säkerhetsbrytare AC

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Batteri (8)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande tegeltak (27)Tak 1, NIWA: JW-HD120N (10)Varselmärkning (4)Växelriktare (24)

Batteri

Anmärkningar

1/8

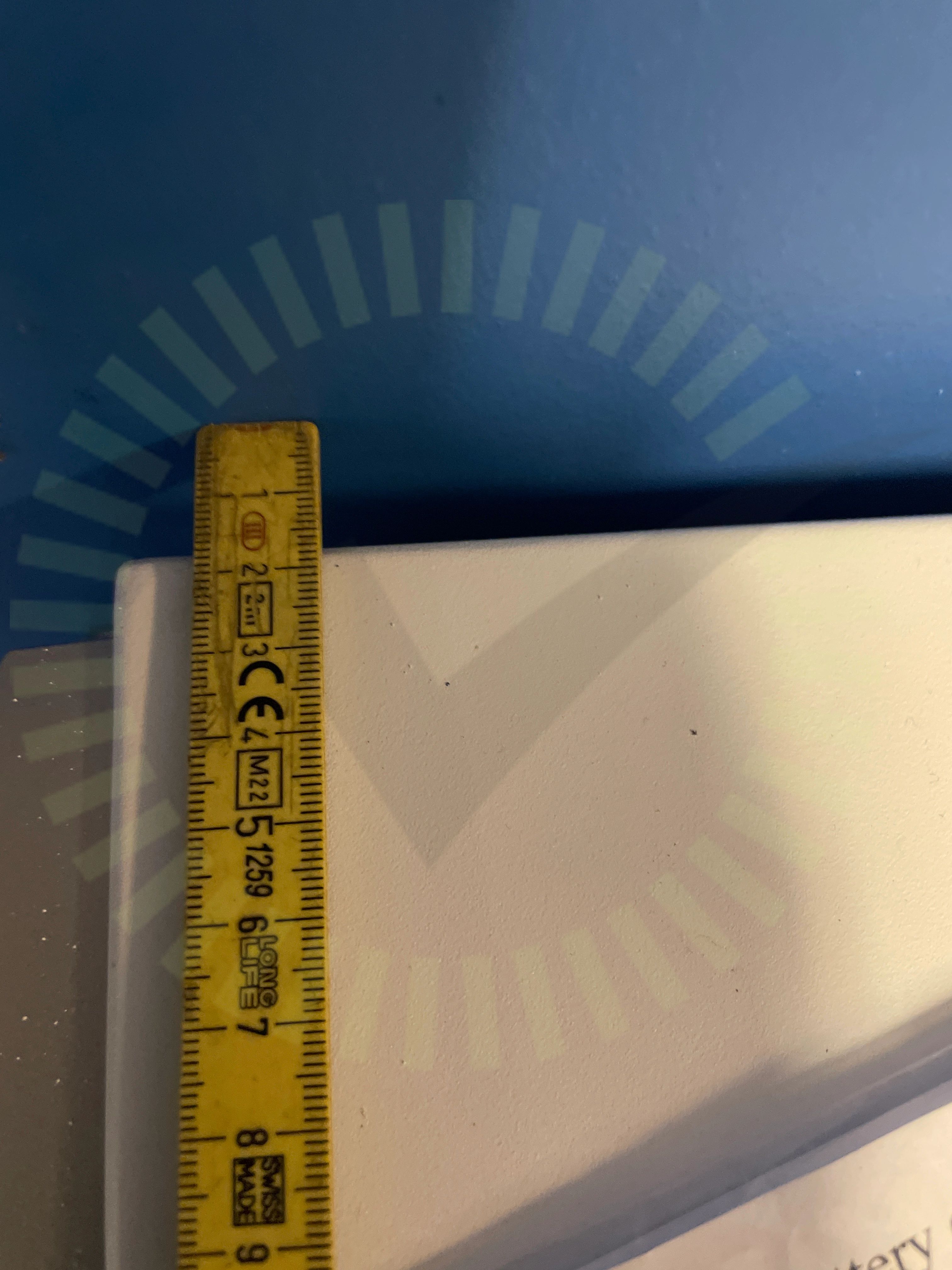

1.1 Avstånd

Inte godkänd

Batteri placerat för nära vägg

Tillverkarens montageanvisningar

Godkända kontrollpunkter

7/8

Avstånd

Batteri PE

Fastsäkring moduler

Kommunikation

Rakt stående

Smartmätare

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

6/25

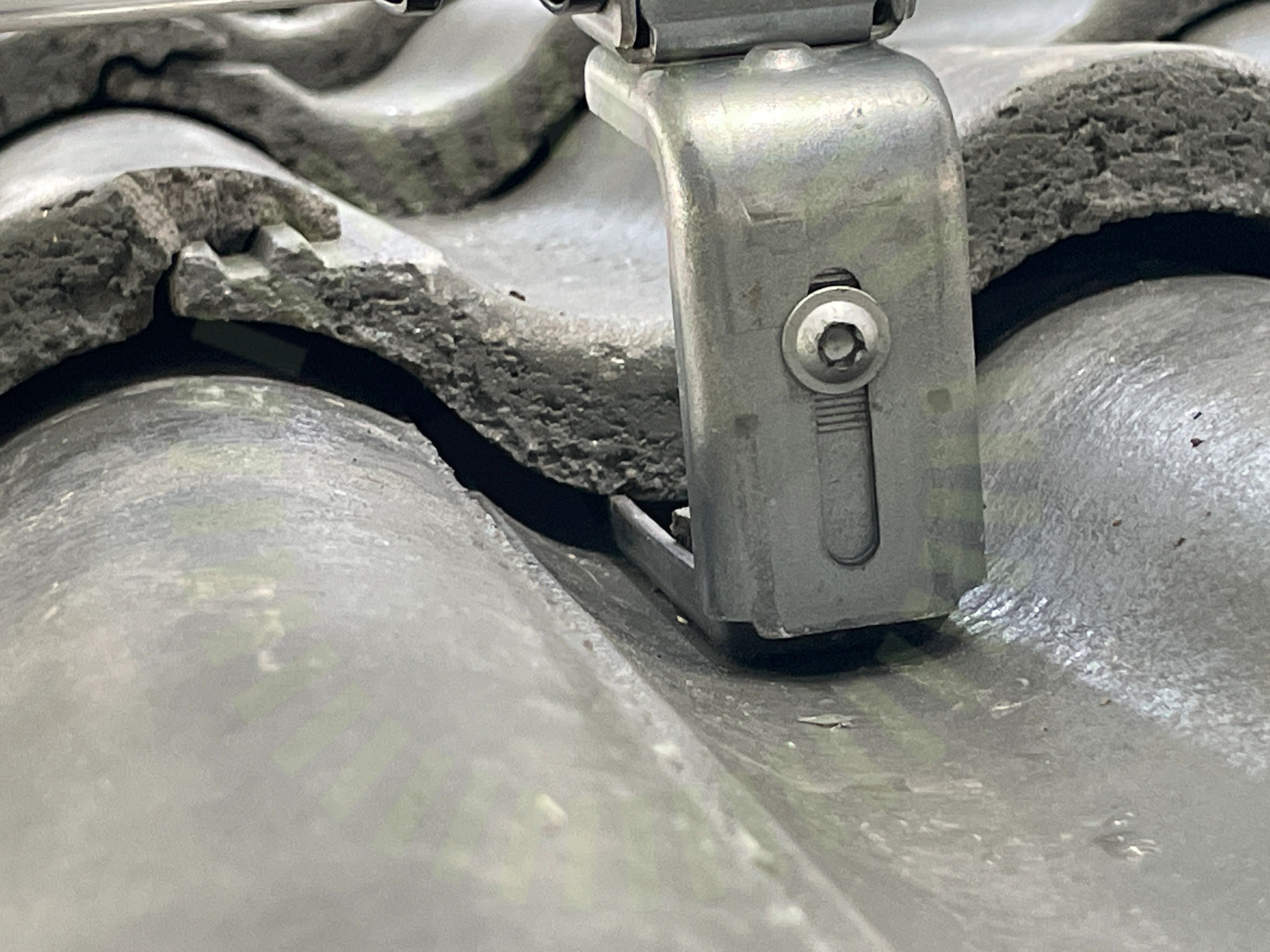

3.1 Anpassade takpannor

Inte godkänd

Takpanna ej urfasad vid krok

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

3.2 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 900mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

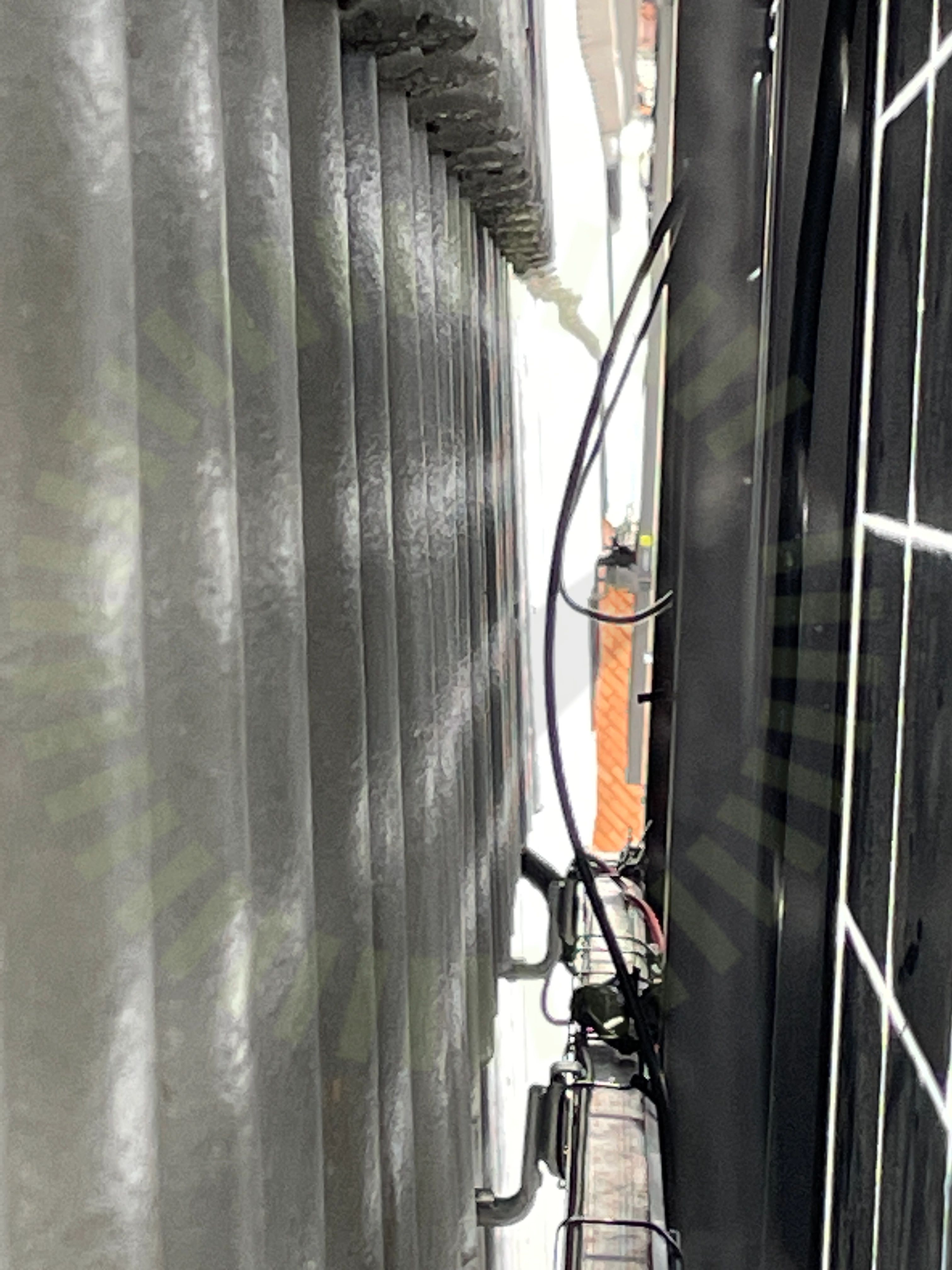

3.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

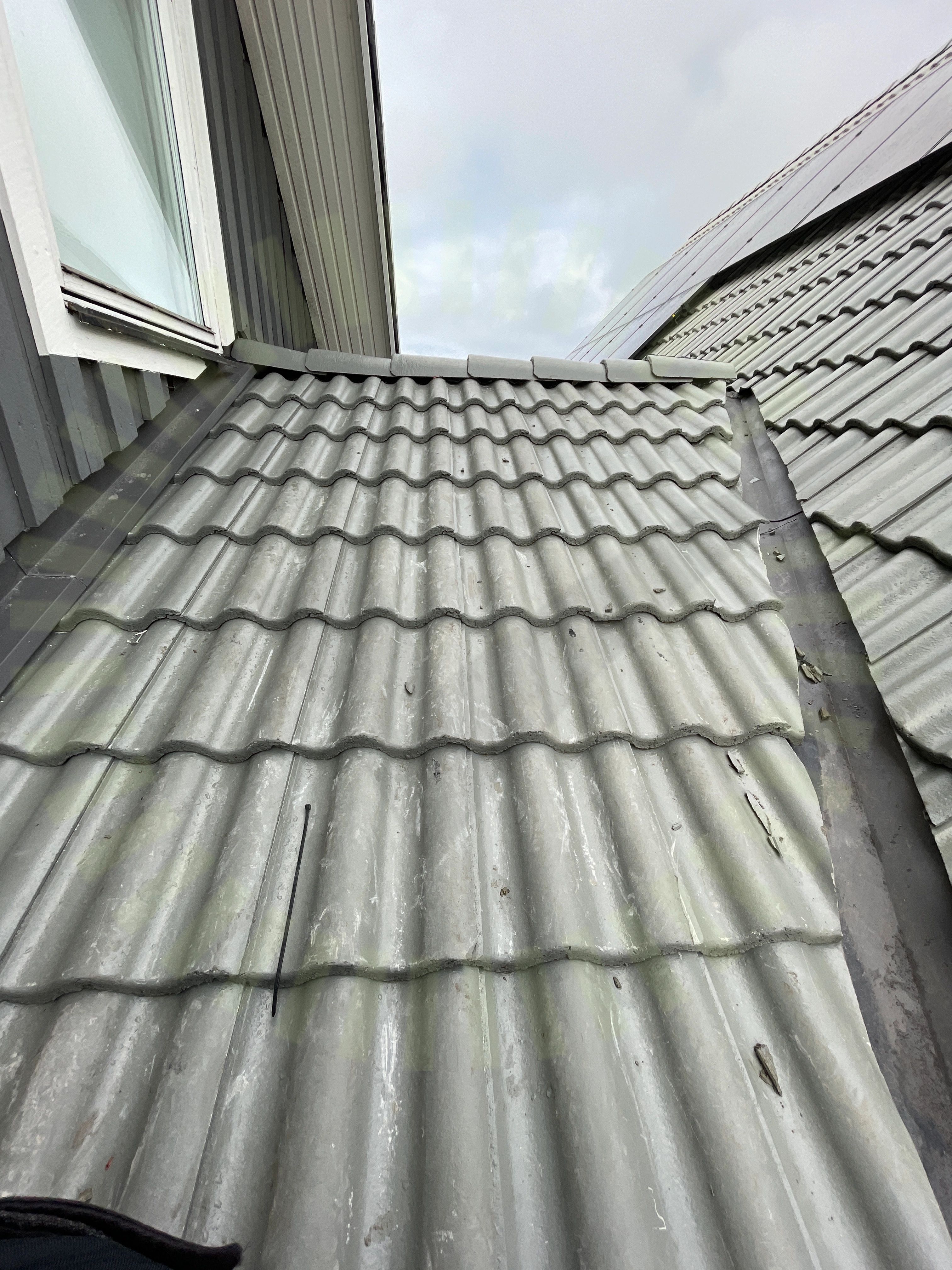

3.4 Skador

Inte godkänd

Skador på tak har uppkommit vid installation

Tillverkarens anvisningar

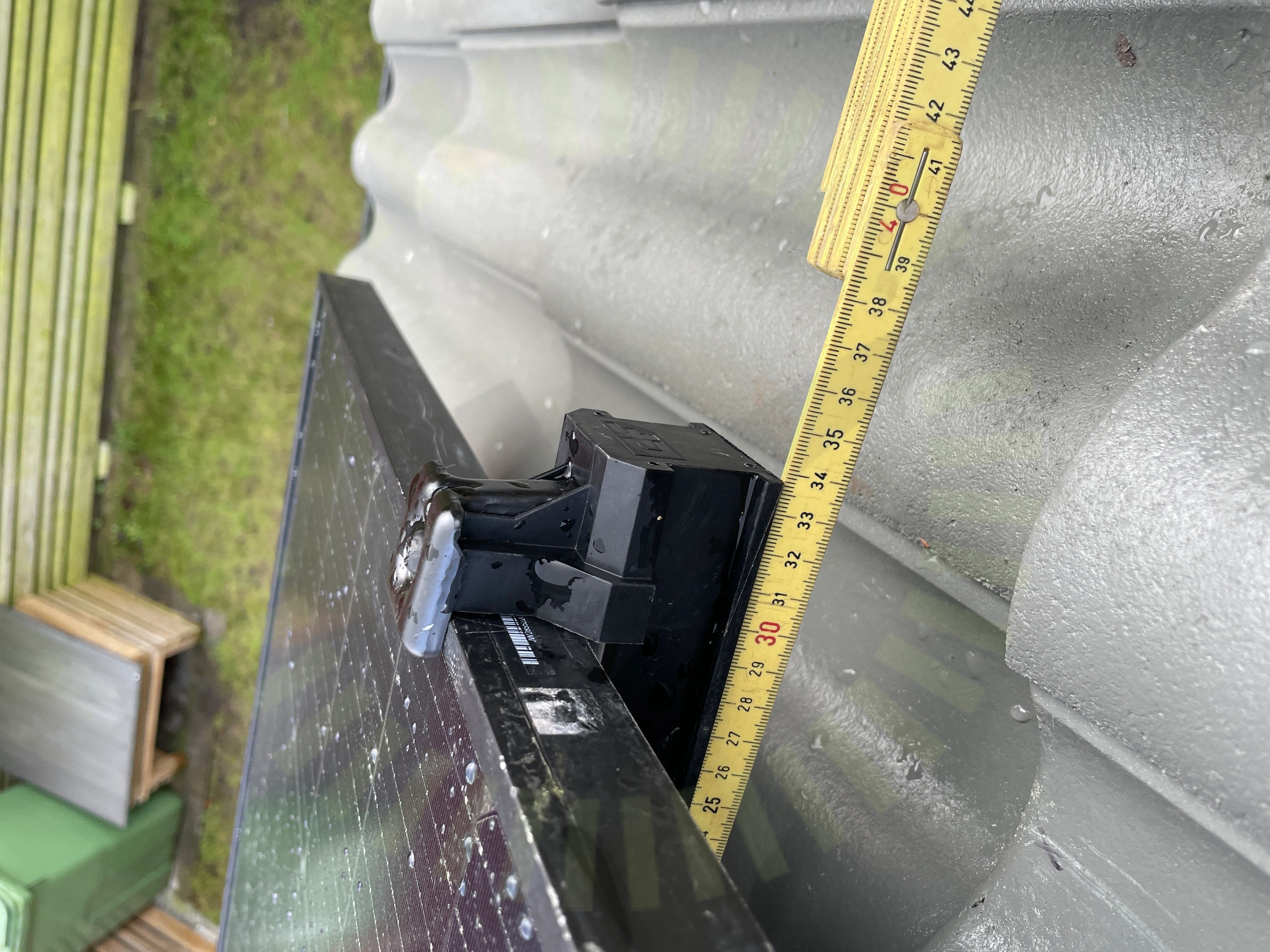

3.5 Skena överhäng

Inte godkänd

Skenans överhäng överstiger tillverkarens anvisningar uppmätt mått 340mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas, uppmätt mått mellan skenor 1060mm

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/25

Främmande material

Infästning skena

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panel storlek

Panelens ramhöjd

Shims

Skarp kant

Skarvning av skena

Skydd

Säkerhetsavstånd

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, NIWA: JW-HD120N

Anmärkningar

3/10

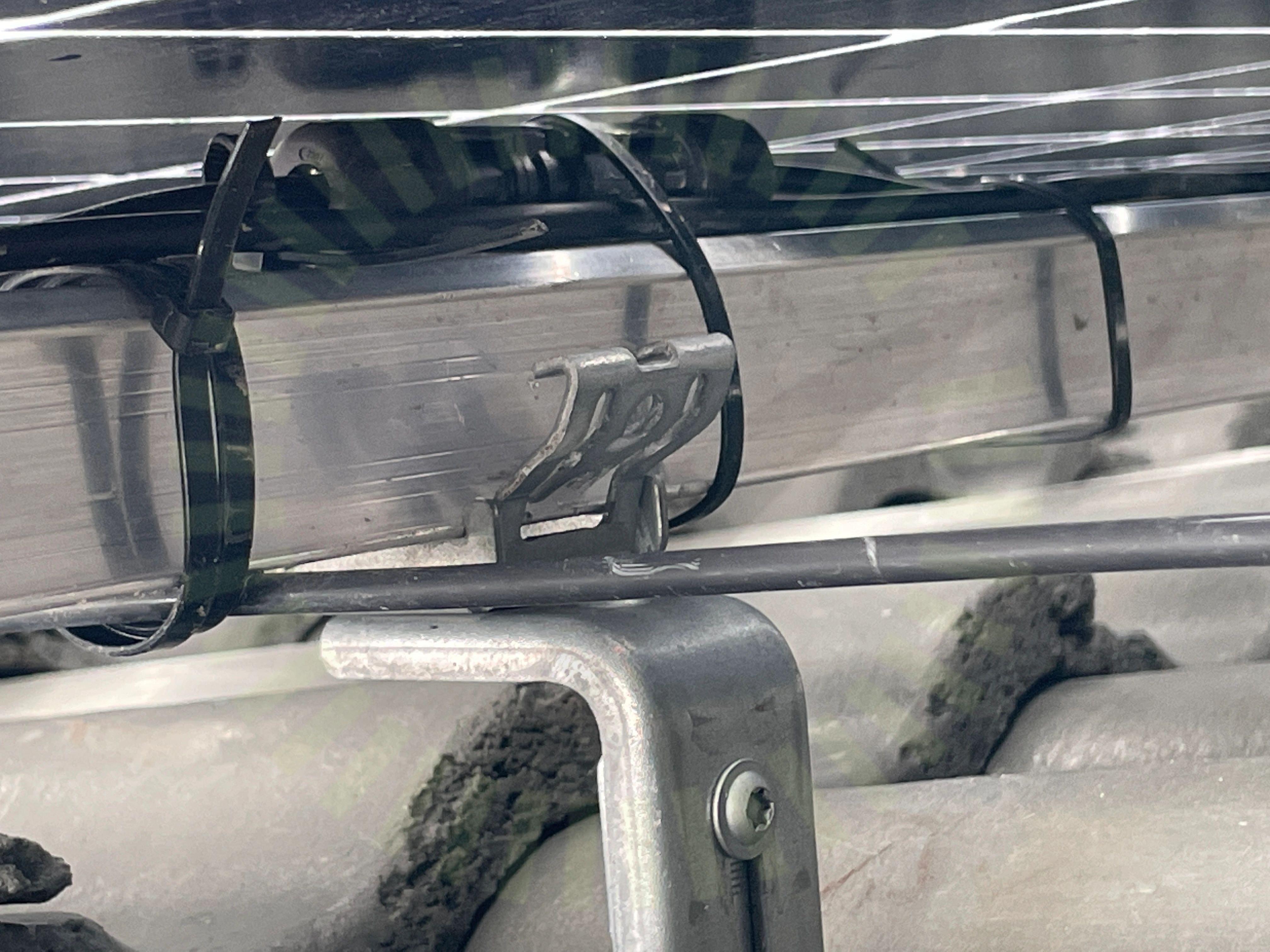

4.1 Föremål Bakstycke

Inte godkänd

Kontakt ligger mellan skena och panelens baksida och trycker

Tillverkarens montageanvisningar

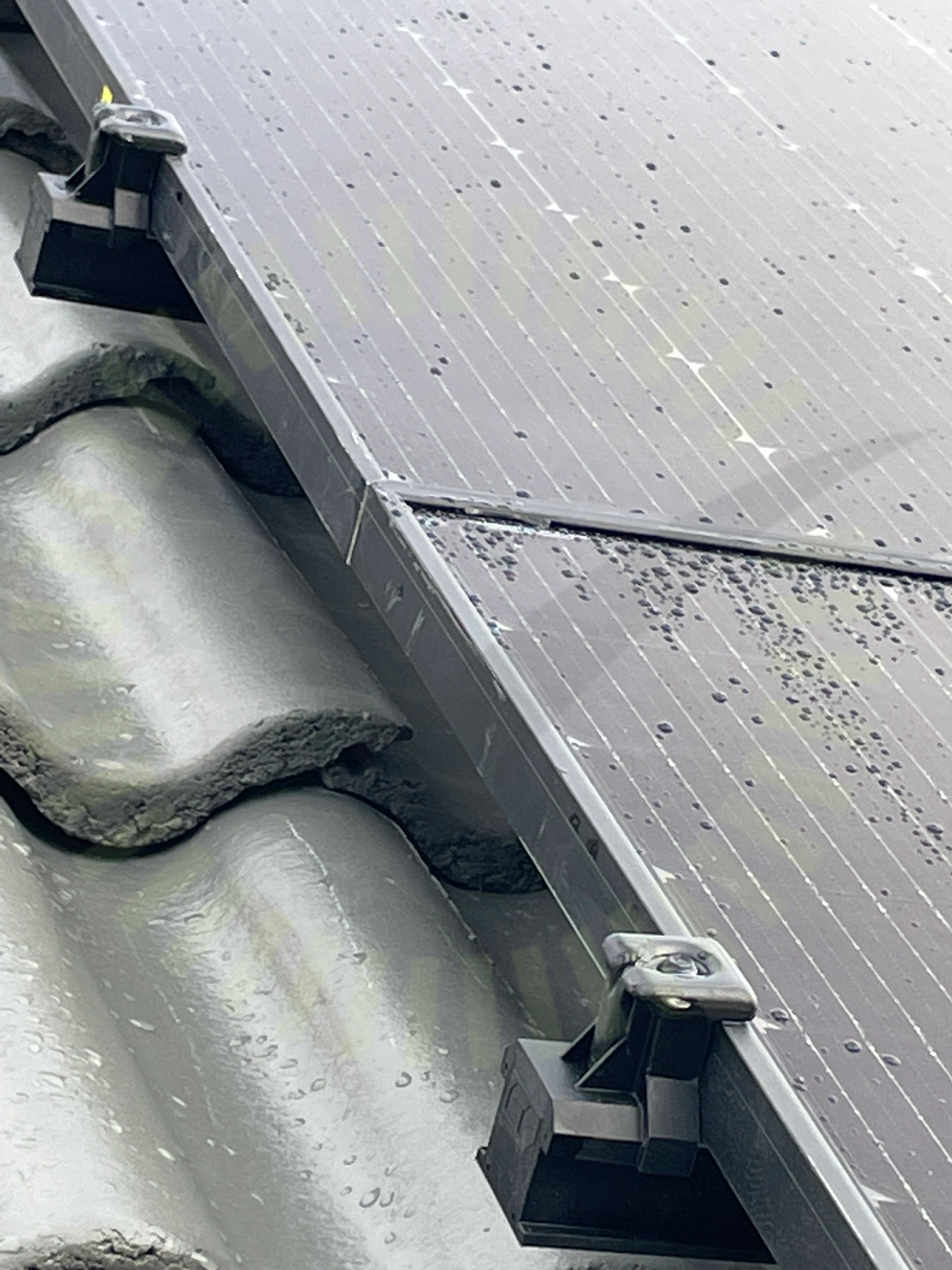

4.2 Panelramar separerade

Inte godkänd

Paneler ligger dikt med varandra

Tillverkarens anvisningar

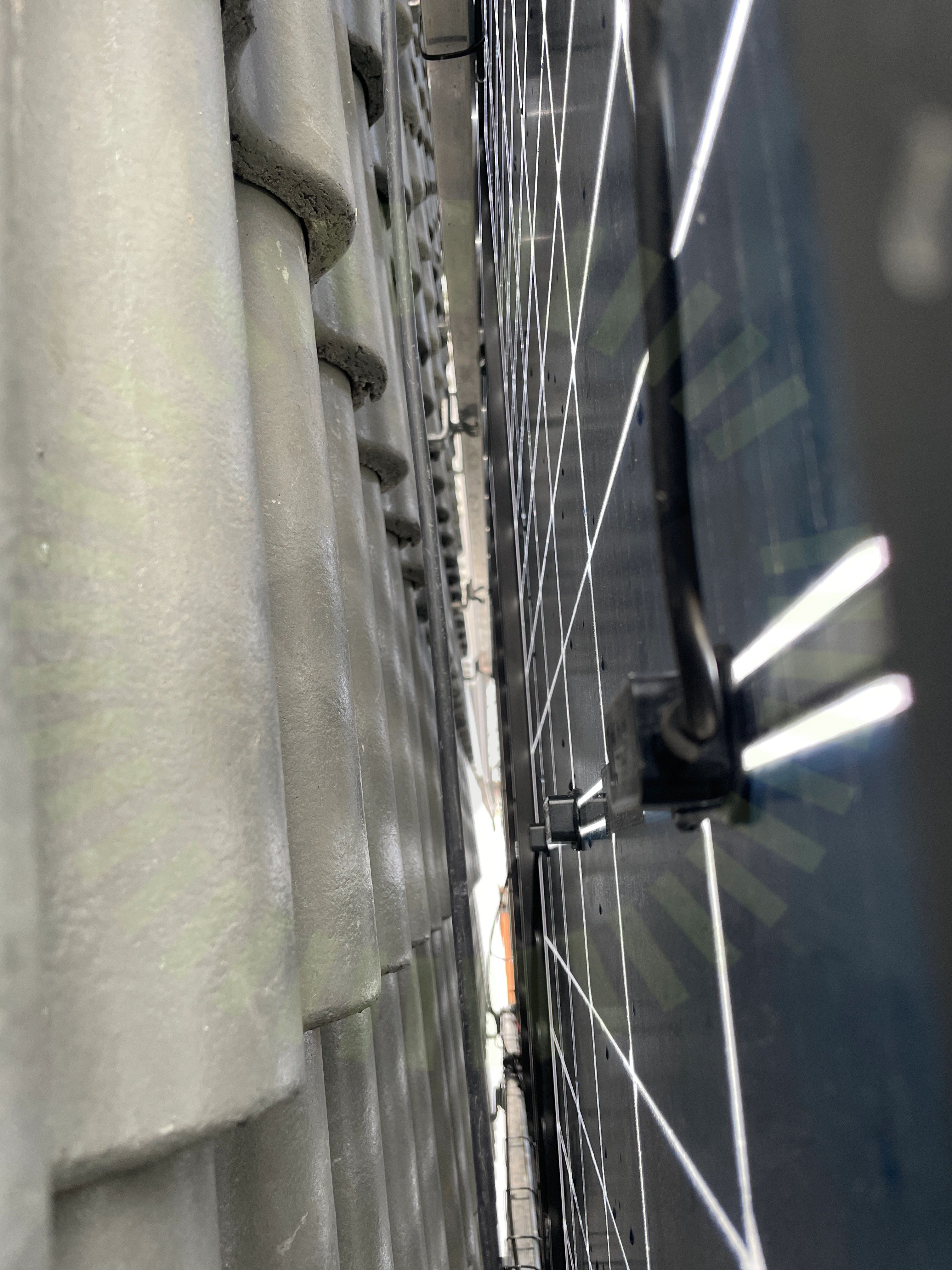

4.3 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

7/10

Dräneringshål

Fästens placering

Förbindelse av kontakter

Höjdskillnad

Skador

Skugga

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

8/24

6.1 AC Genomföringar

Inte godkänd

Hål ej tätade

6.2 Avstånd

Inte godkänd

Växelriktare ej placerad enligt tillverkarens anvisningar

H2 Series Rooftop Solar Inverter Instruction Manual, Sida 13

6.3 AC kabel skarp kant

Inte godkänd

Kablage ligger mot skarp kant vid ingång av fasadmätarskåp

6.4 Anslutning

Inte godkänd

Fasföljden ej rätt installerade

6.5 DC Genomföringar

Inte godkänd

Hål ej tätade

SS 436 40 00 (527.2.1)

6.6 Märkning

Inte godkänd

Säkring för växelriktare är ej uppmärkt

ELSÄK-FS 2022:1 (3 kap. 6 §)

6.7 Kabel

Inte godkänd

Avsäkrat 20A, draget med 2,5mm ut till arbetsbrytare och tillbaka, även ner till växelriktare är det 2,5mm

Tillverkarens anvisningar

6.8 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

16/24

AC Böjradie

AC Förläggning

AC kontakt

AC Skador på kabel

DC Förläggning

DC Kablage egenskaper

DC Kontakter

DC Skador på kabel

DC Yttre påverkan

Huvudsäkring

Infästning

Ledare fastspända

PE Chassi

Strängschema

Säkring

Vinkel
