Besiktningsrapport

9.0

Installation av

Takkraft

Datum

24 januari 2023

Ort

Norrtälje, Stockholms län

Mittklämmor

Tillförlitligt fäst

Mittklämma rätt förläggning

+ 4

81% godkända

19% ej godkända

Om installationen

Paneler

Electrolux: ES-M1082-H(M10)

Montagesystem

Weland Stål: Plåttak

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Elmaterial: Kapsling

Tillbehör

Huawei: Smart Power Sensor

Installerad av Takkraft som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Kapsling (9)Varselmärkning (4)Villatak, Electrolux: ES-M1082-H(M10) (10)Villatak, Weland Stål: Plåttak (19)Växelriktare (30)

Kapsling

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Varselmärkning

Anmärkningar

2/4

2.1 Informering av solceller

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

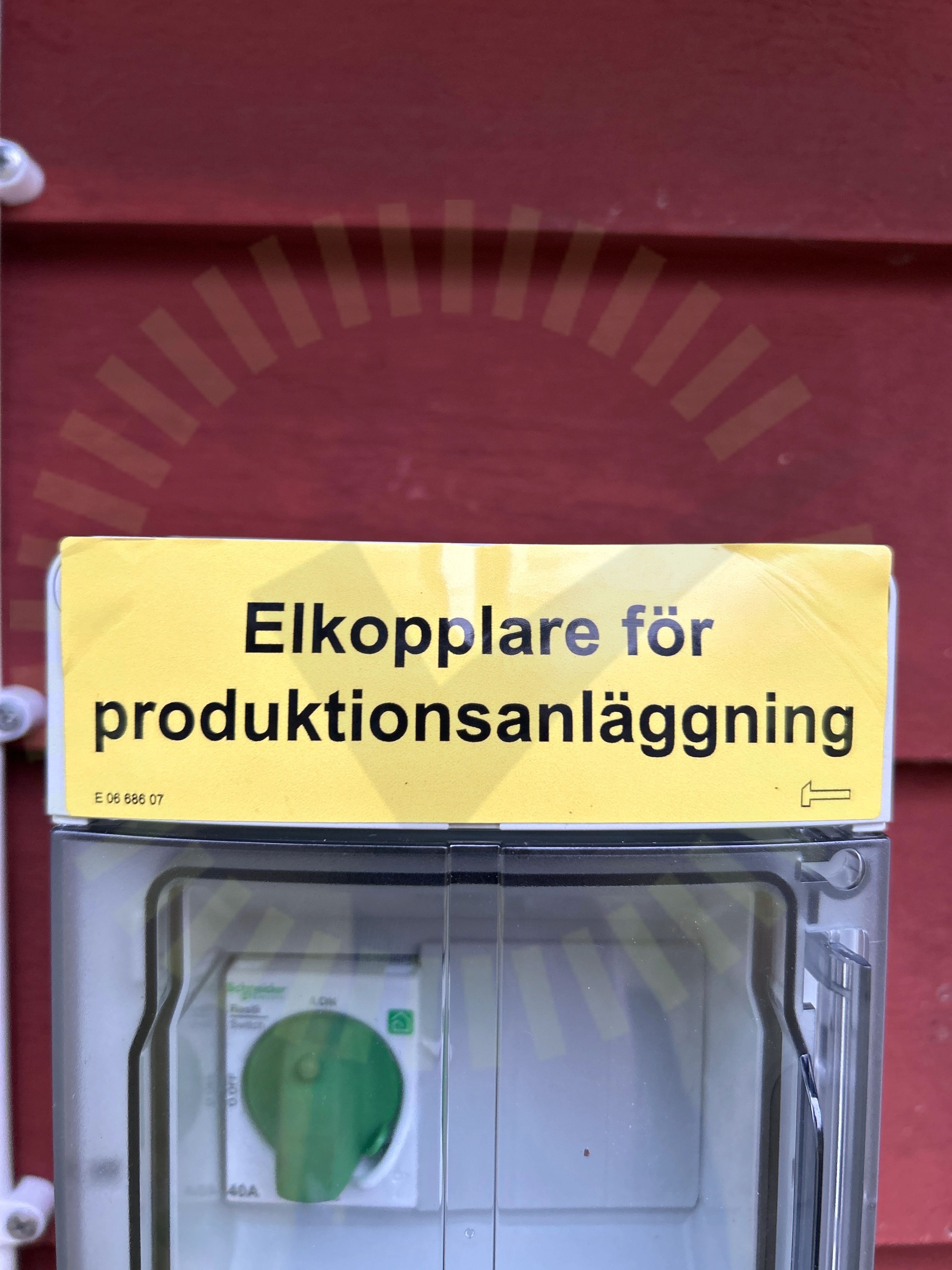

2.2 Tillförlitligt fäst

Inte godkänd

Märkningen sitter dåligt samt blockerar locket på kapslingens skruvar.

Godkända kontrollpunkter

2/4

Varning för backspänning

Varning för likspänning

Villatak, Electrolux: ES-M1082-H(M10)

Godkända kontrollpunkter

10/10

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Villatak, Weland Stål: Plåttak

Anmärkningar

5/18

4.1 Infästning

Inte godkänd

Lastberäkning saknas. (2 skruv använda.)

MA5101 Sid 1 (1) | Version 4 - 220829

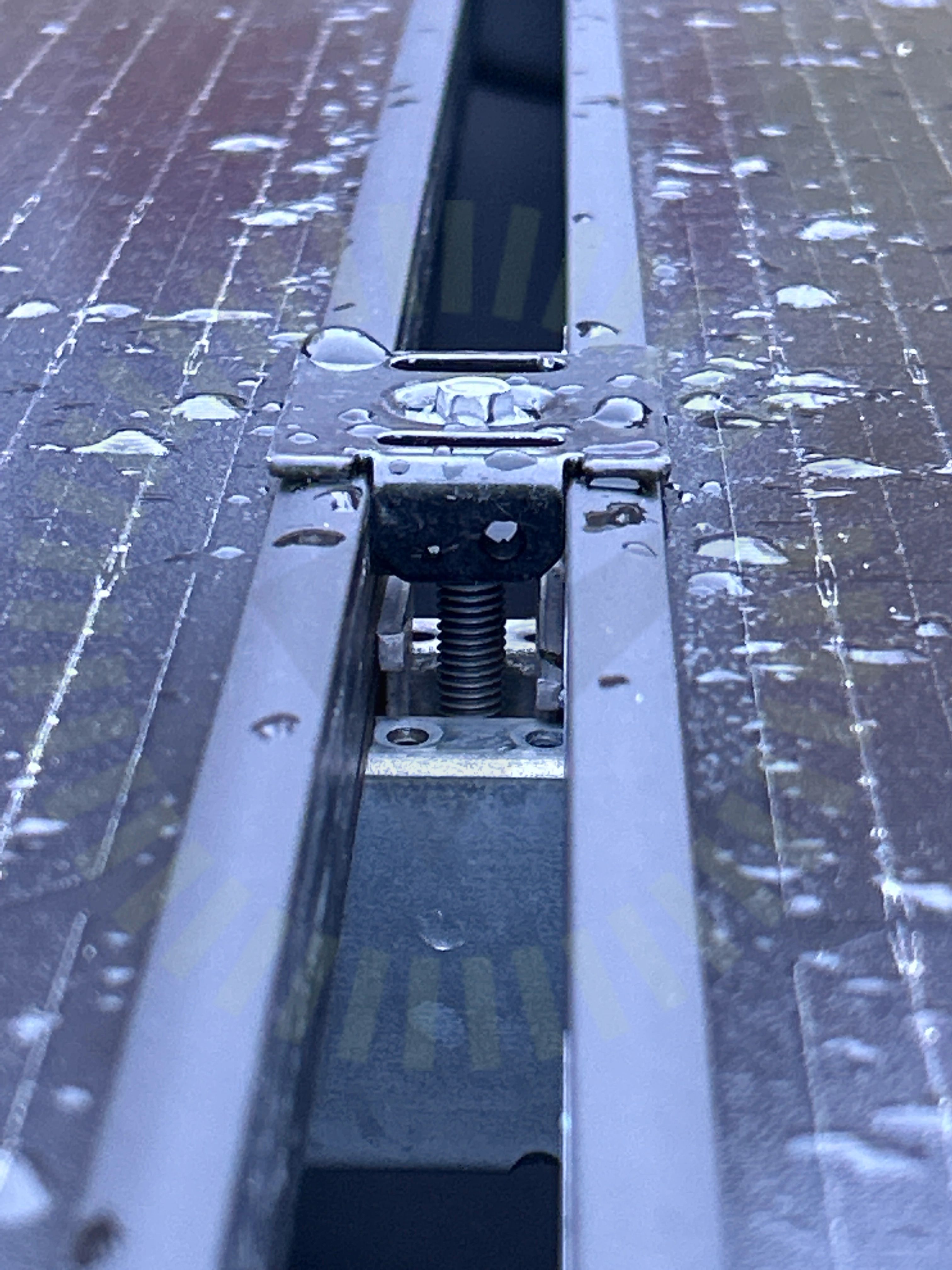

4.2 Mittklämma rätt förläggning

Inte godkänd

Fästet ligger inte emot toppen av skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

4.3 Mittklämmor

Inte godkänd

Klämman är inte åtskruvad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.4 Snö- och Vindlastberäkning

Inte godkänd

Dokument saknas.

Tillverkarens montageanvisningar

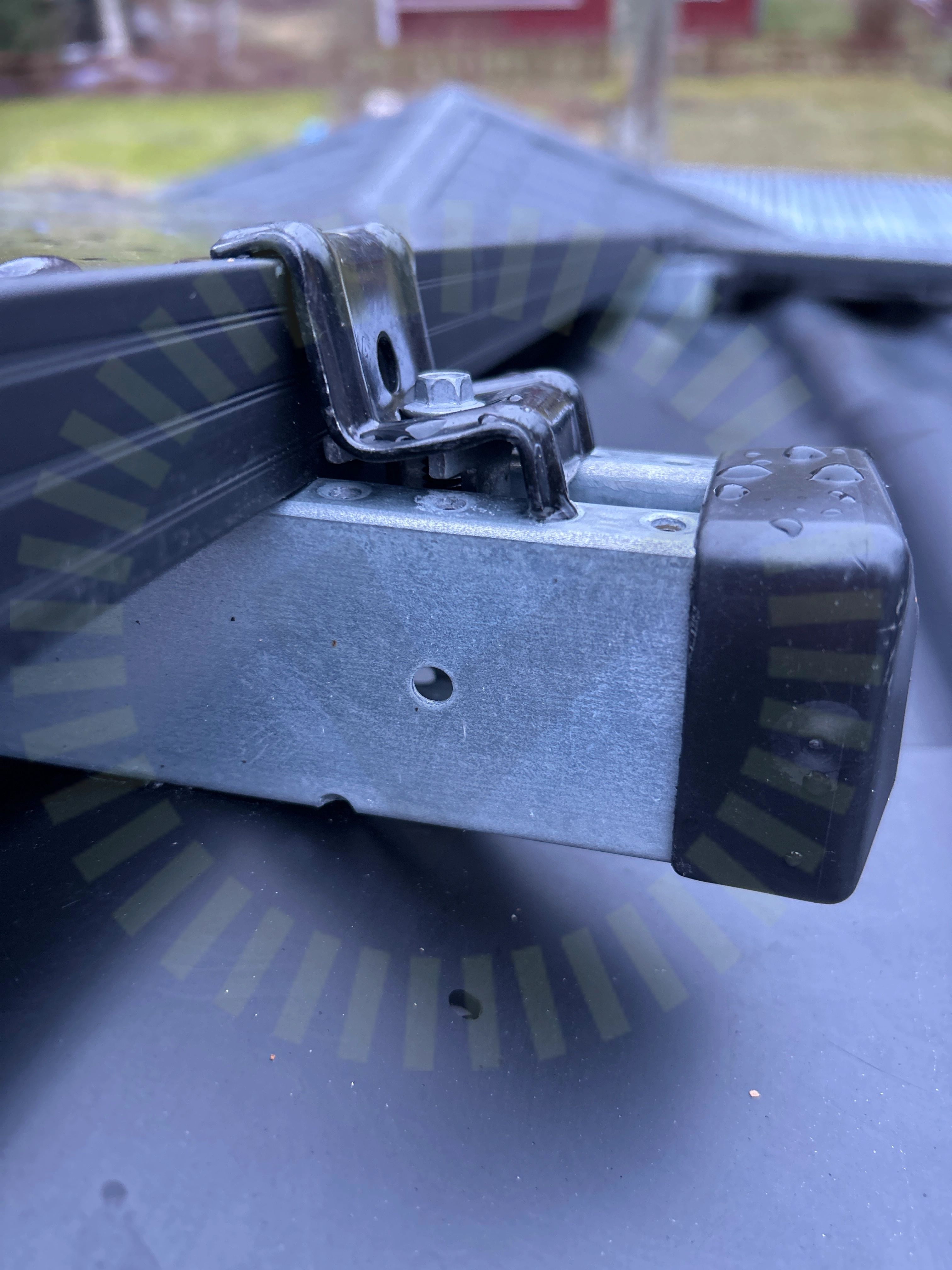

4.5 Ändklämmor rätt förläggning

Inte godkänd

Klämmans botten ligger inte mot toppen av skenan som tillverkaren kräver.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

13/18

Använd skruv

Främmande material

Infästning skena

Kabeluppfästning

Mittklämma skruv

Shims

Skador

Skarp kant

Skarv

Skydd

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Växelriktare

Anmärkningar

6/29

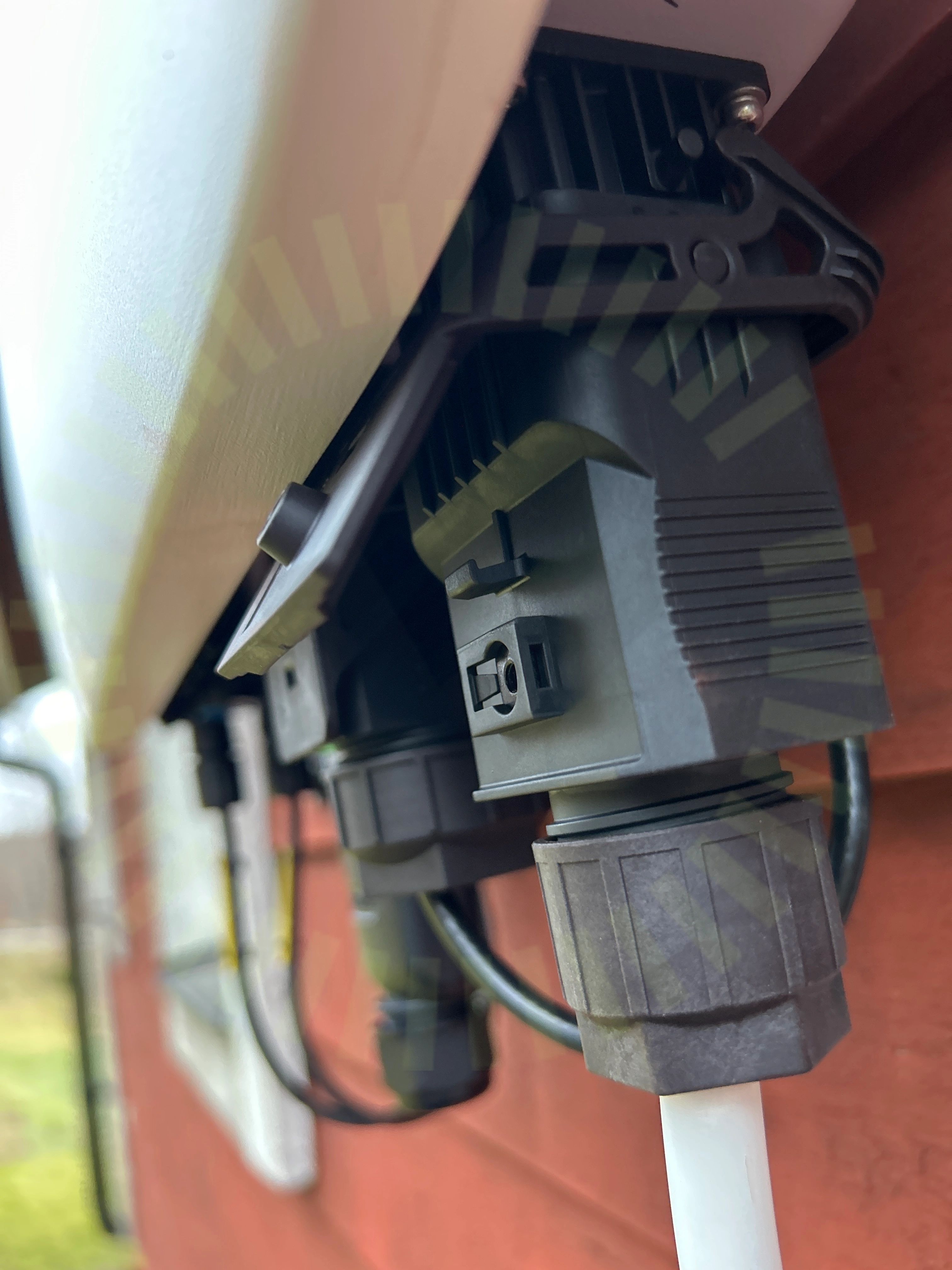

5.1 AC Anslutning

Inte godkänd

Låsningen är inte fastskruvad.

Huawei User Manual Issue 04 (2021-08-10), Sida 36

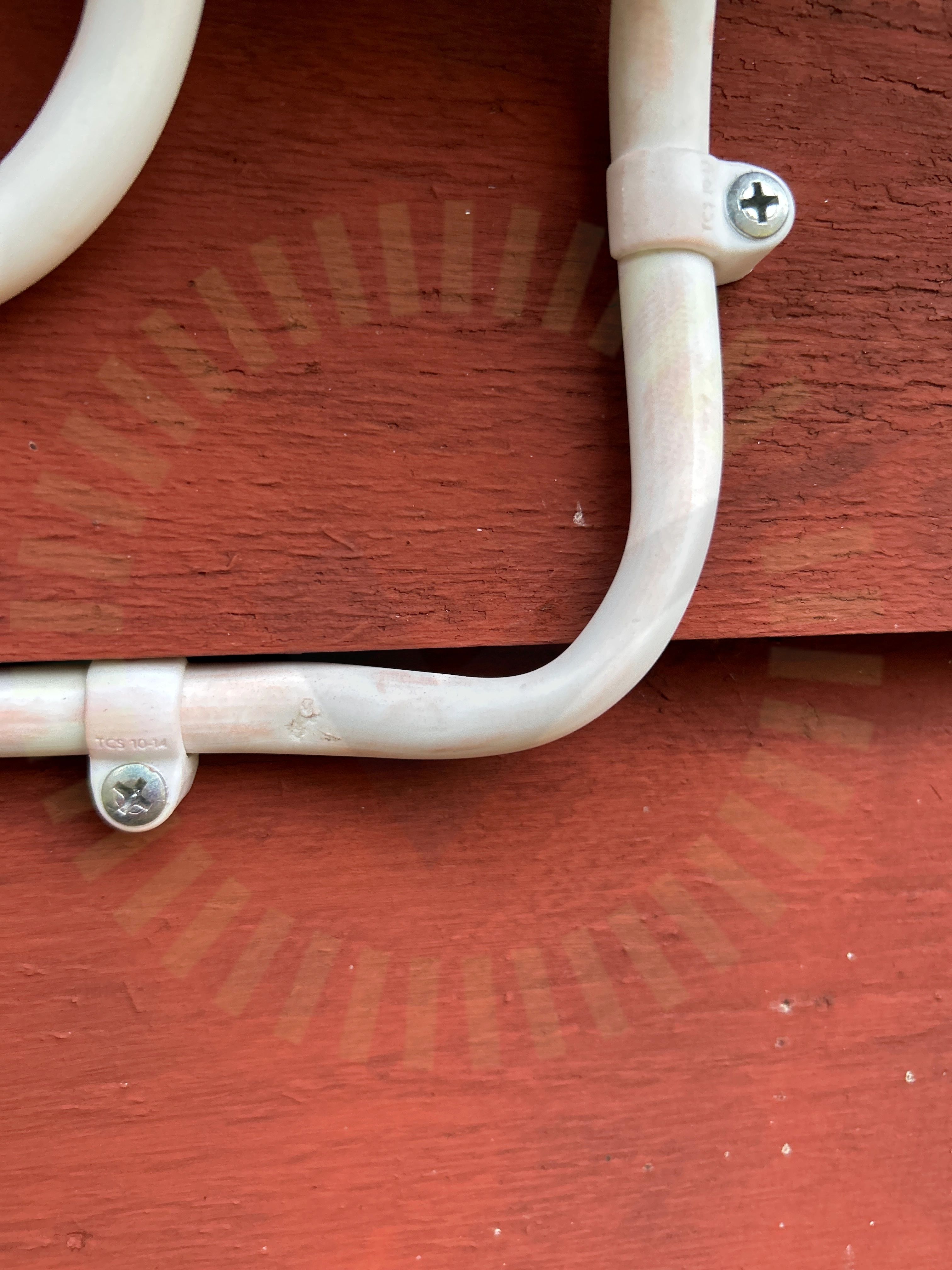

5.2 AC Skador på kabel

Inte godkänd

Deformerad vid böjar.

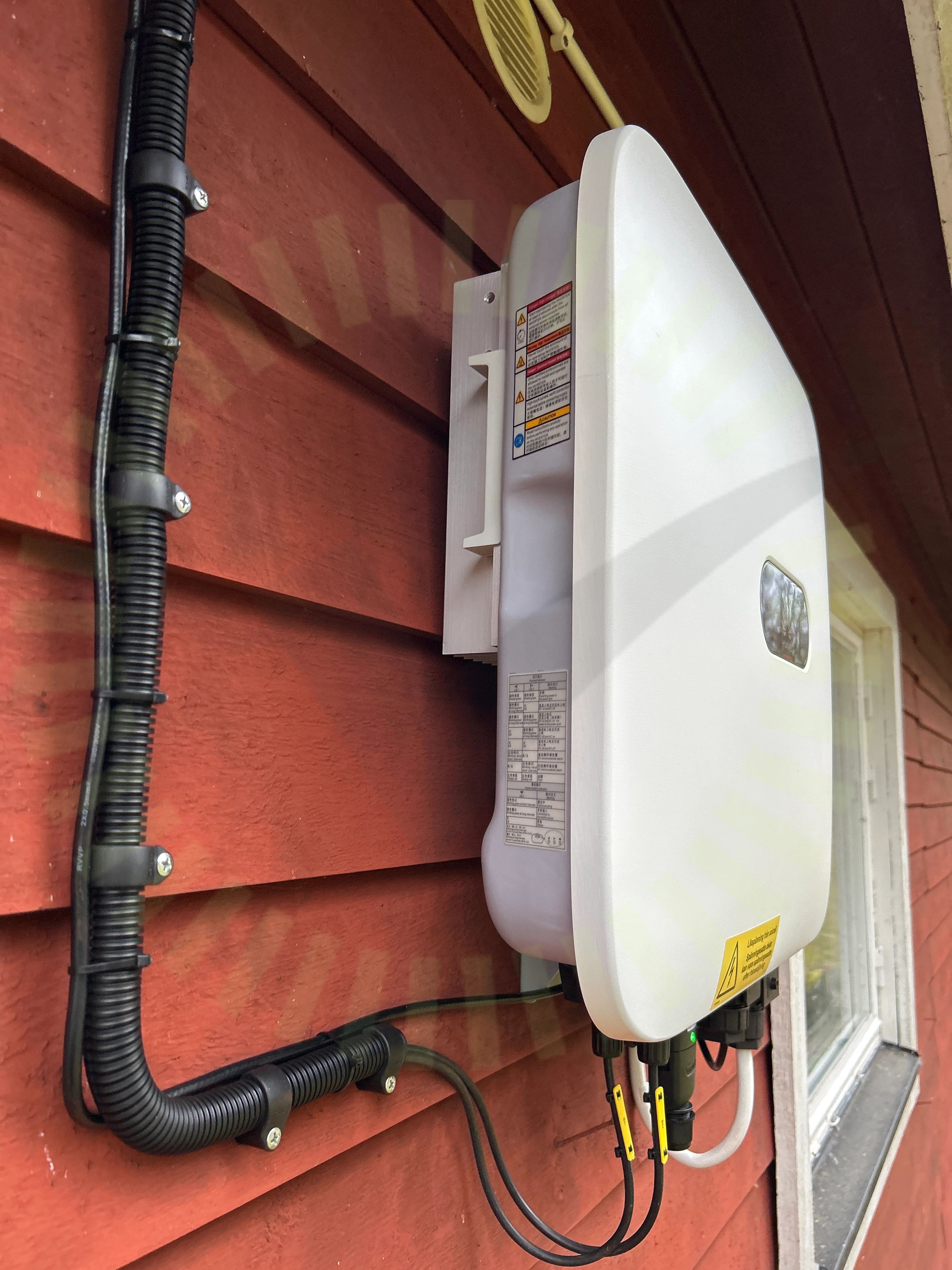

5.3 Brännbart underlag

Inte godkänd

Växelriktare är monterad direkt på träfasad.

Huawei User Manual Issue 04 (2021-08-10), Sida 20

5.4 Mätprotokoll DC

Inte godkänd

Dokument saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

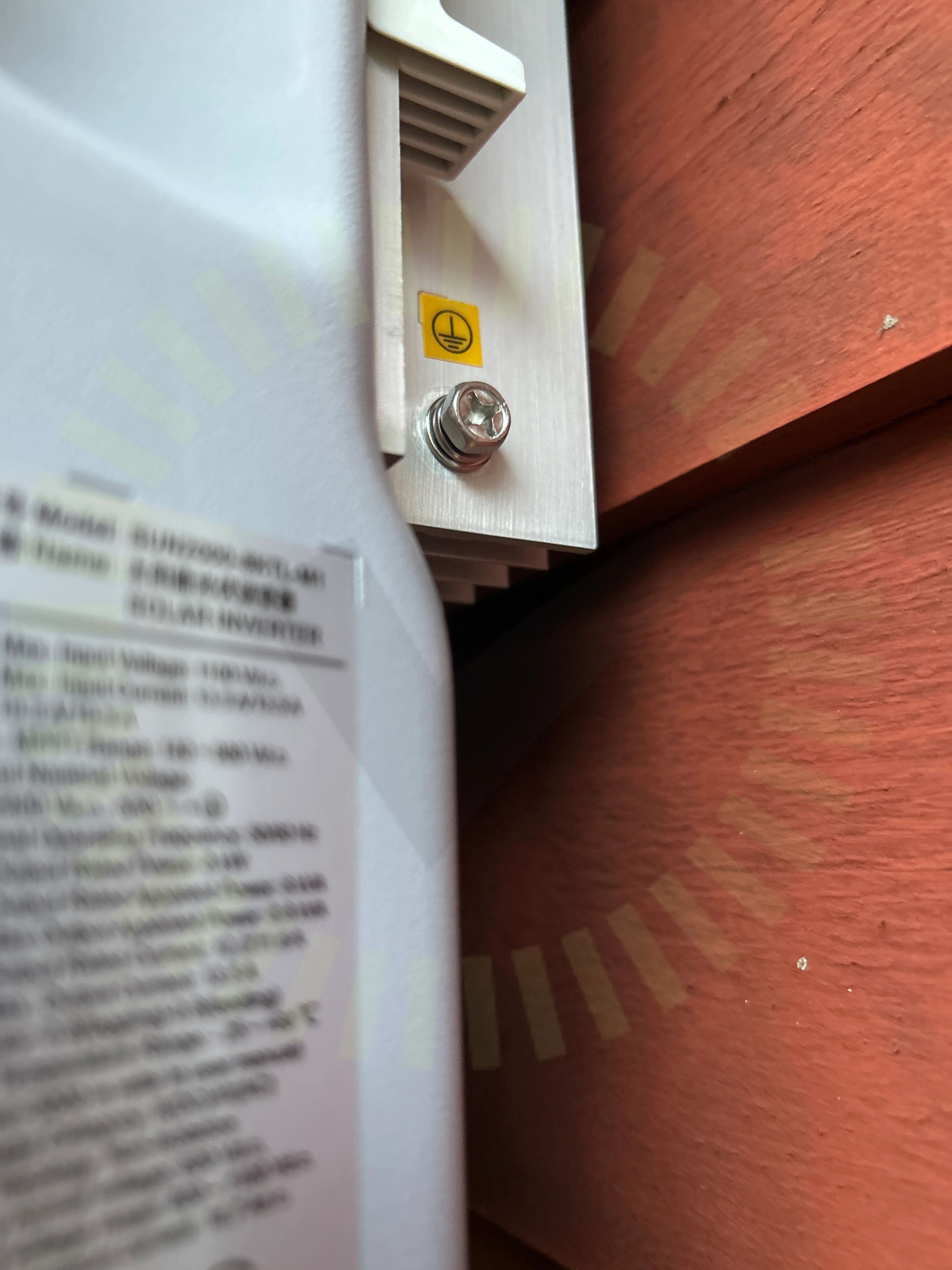

5.5 PE Chassi

Inte godkänd

Extern Jordpunkt saknas i chassi.

Huawei User Manual Issue 04 (2021-08-10), Sida 34

5.6 Strängschema

Inte godkänd

Dokument saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

23/29

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

Avstånd

Avstånd till hav

DC Förläggning

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Kontakter

Ledare fastspända

Märkning

Skador

Smartmätare

Säkring

Ventilation

Vinkel
