Besiktningsrapport

8.9

Installation av

GoSol Energi

Datum

2 mars 2023

Ort

Lund, Skåne län

Infästningar

Takstolsinfästning

Råspontsinfästning

Kabeluppfästning

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, K2: SingleRail: CrossHook 3S (33)Varselmärkning (4)Växelriktare (31)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

16/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

5/29

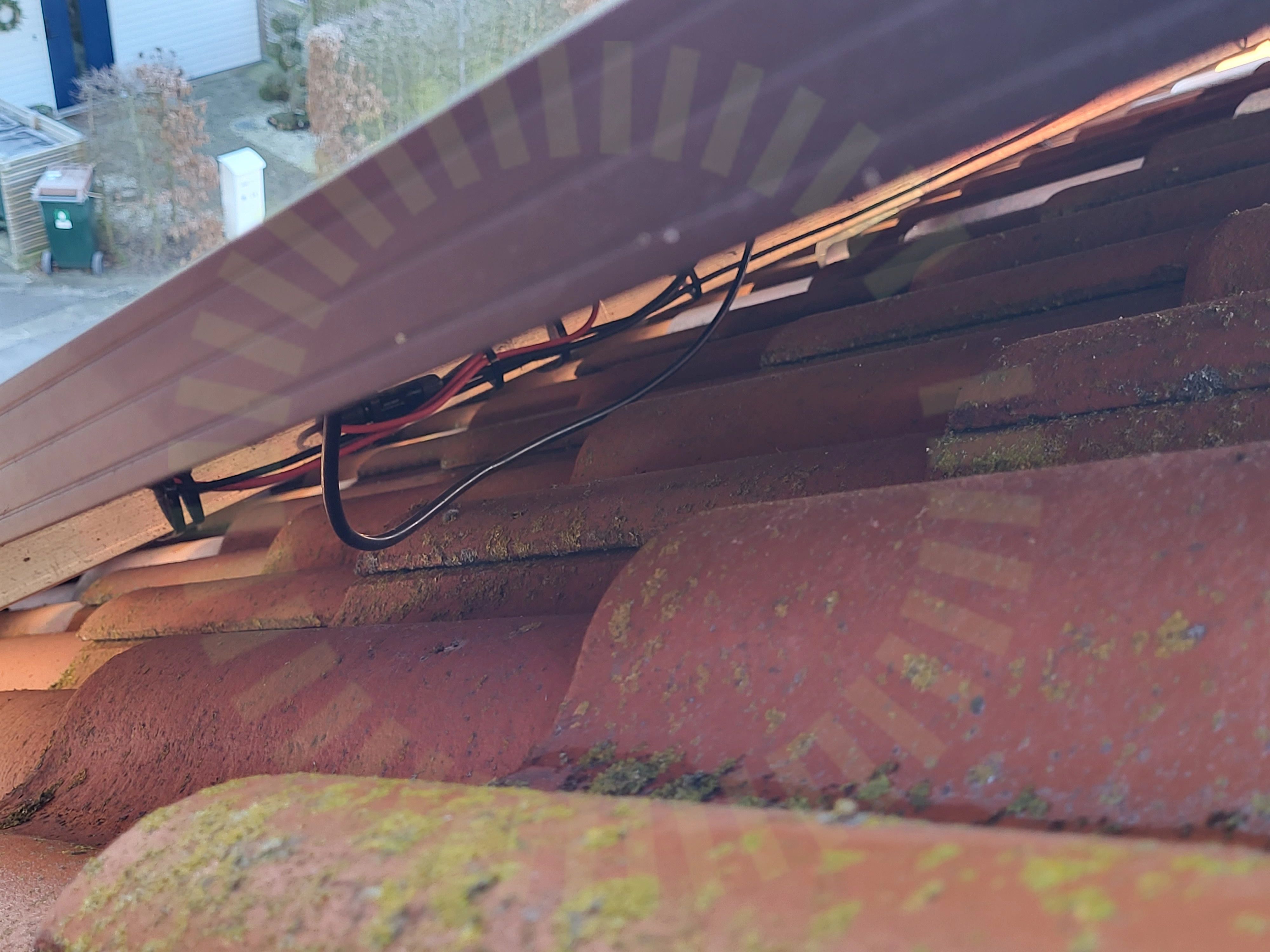

3.1 Kabeluppfästning

Inte godkänd

Kablarna är ej ordentligt uppfästa.

SS 436 40 00 (712.521.101 och 522.8.4)

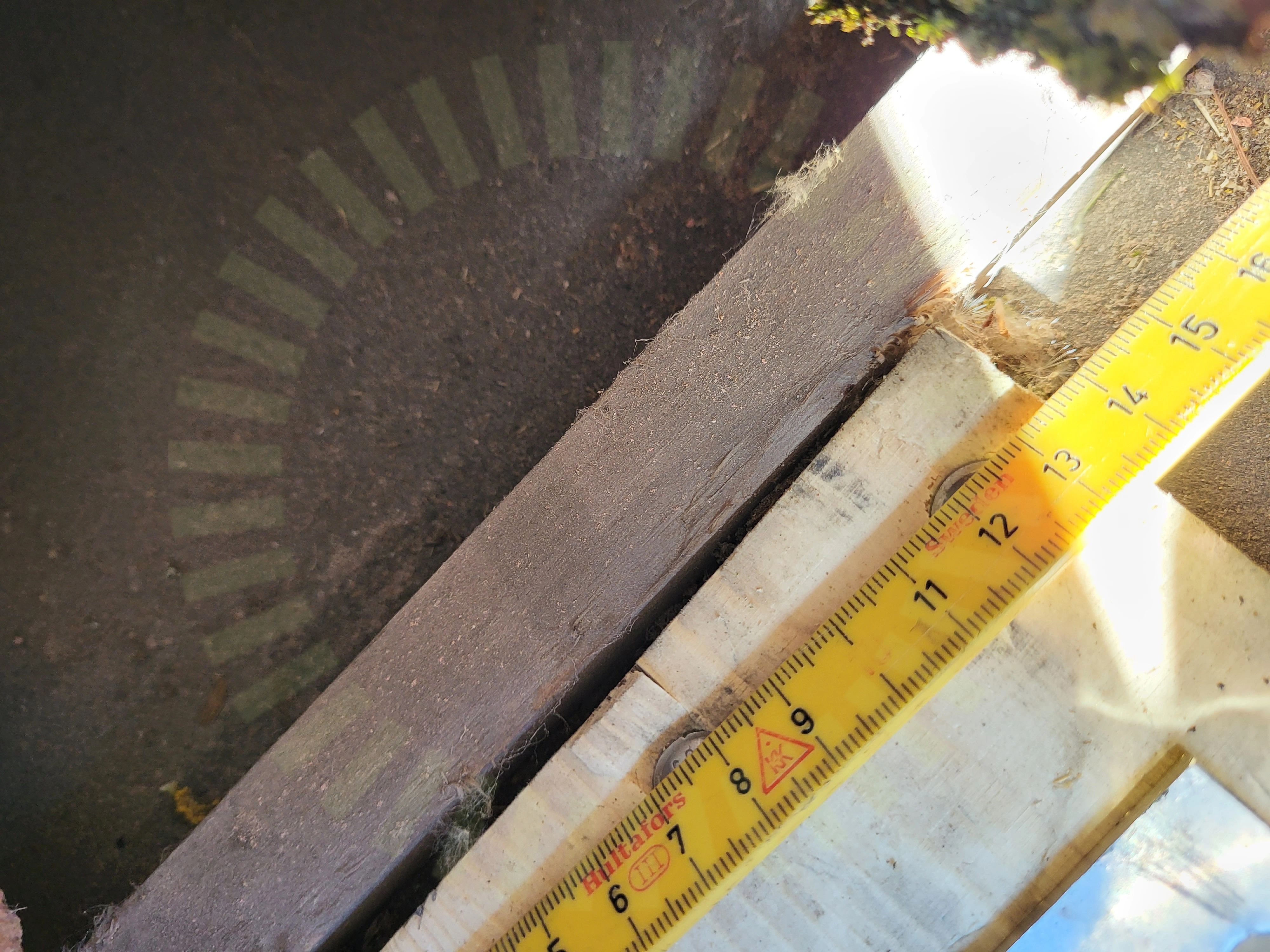

3.2 Råspontsinfästning

Inte godkänd

Basplattan är ej korrekt mått.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

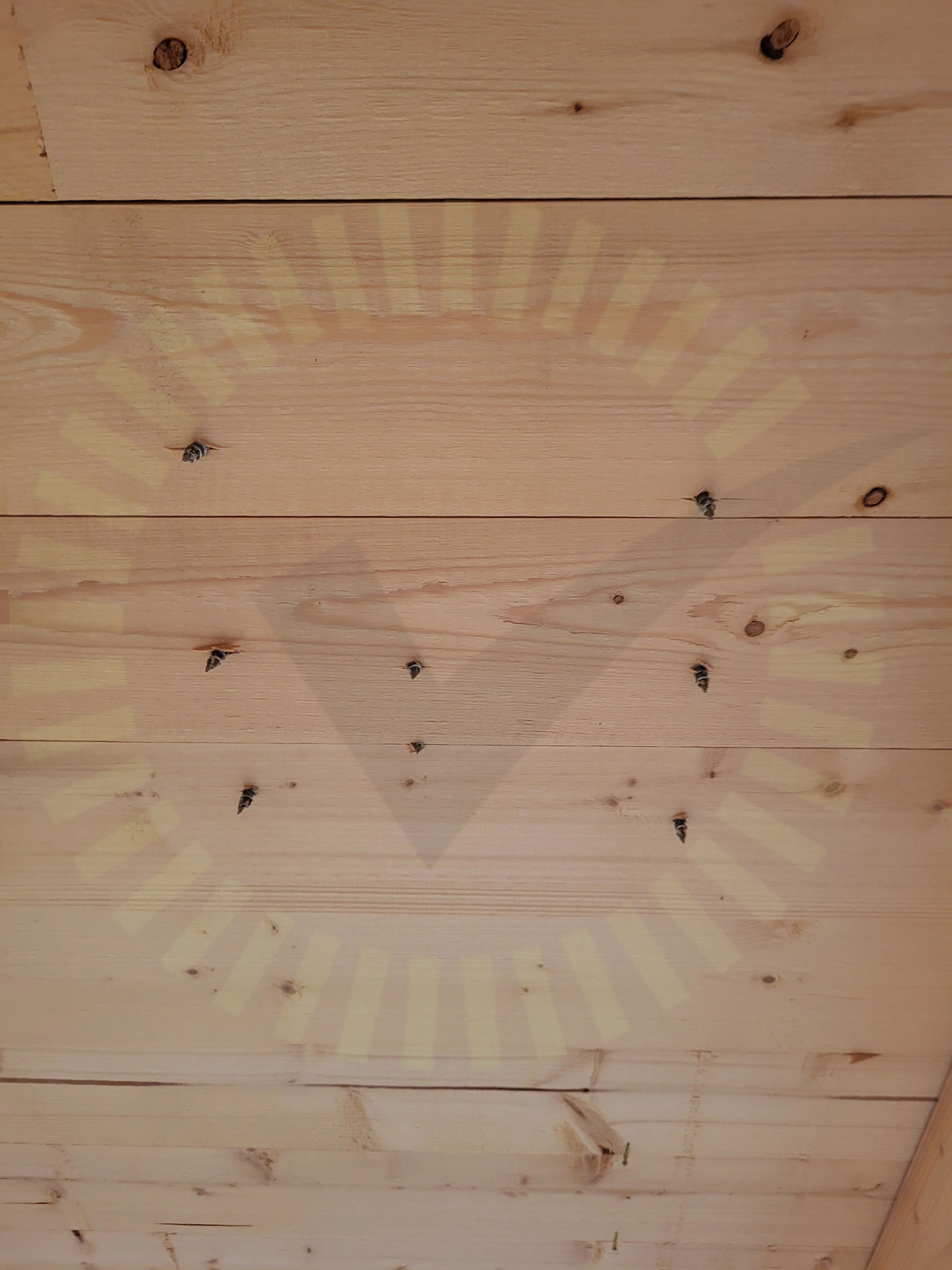

3.3 Infästningar

Inte godkänd

Merparten av infästningar är utförda i råsponten.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning bygger på takstolsinfästning men merparten av fästena sitter i råsponten.

Tillverkarens montageanvisningar

3.5 Takstolsinfästning

Inte godkänd

Vissa skruvar missar takstolen.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

23/29

Använd skruv för klämma

Främmande material

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skenskarvar korslager

Skruvar korrekt

Skydd

Takets lutning

Takkrokarnas CC

Takstolsbredd

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/29

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/30

5.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

29/30

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Märkning

Placering

Strängschema

Säkringsdimension

Ventilation
