Besiktningsrapport

9.2

Installation av

Soolar

Datum

10 januari 2023

Ort

Kareby, Västra Götalands län

Kabel

Förstärkningsskruv

Fästens placering

+ 2

90% godkända

10% ej godkända

Om installationen

Paneler

PhonoSolar: PS-XXXM6-20/UH

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

Growatt MOD 10-15KTL3-X

Installerad av Soolar som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak (28)Tak 1, PhonoSolar: PS-XXXM6-20/UH (10)Varselmärkning (4)Växelriktare (29)

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

2/28

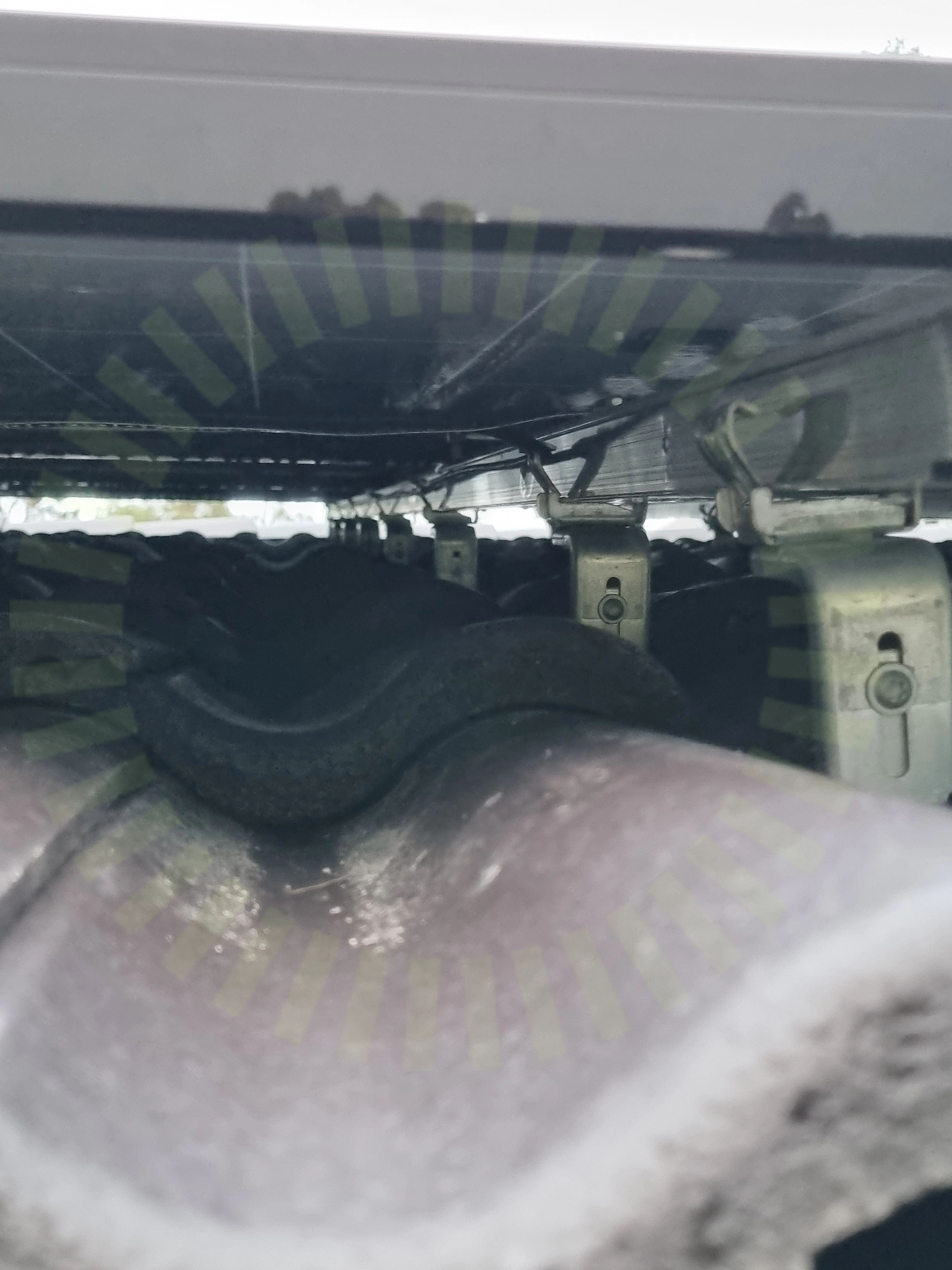

1.1 Förstärkningsskruv

Inte godkänd

Skruv saknas

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18

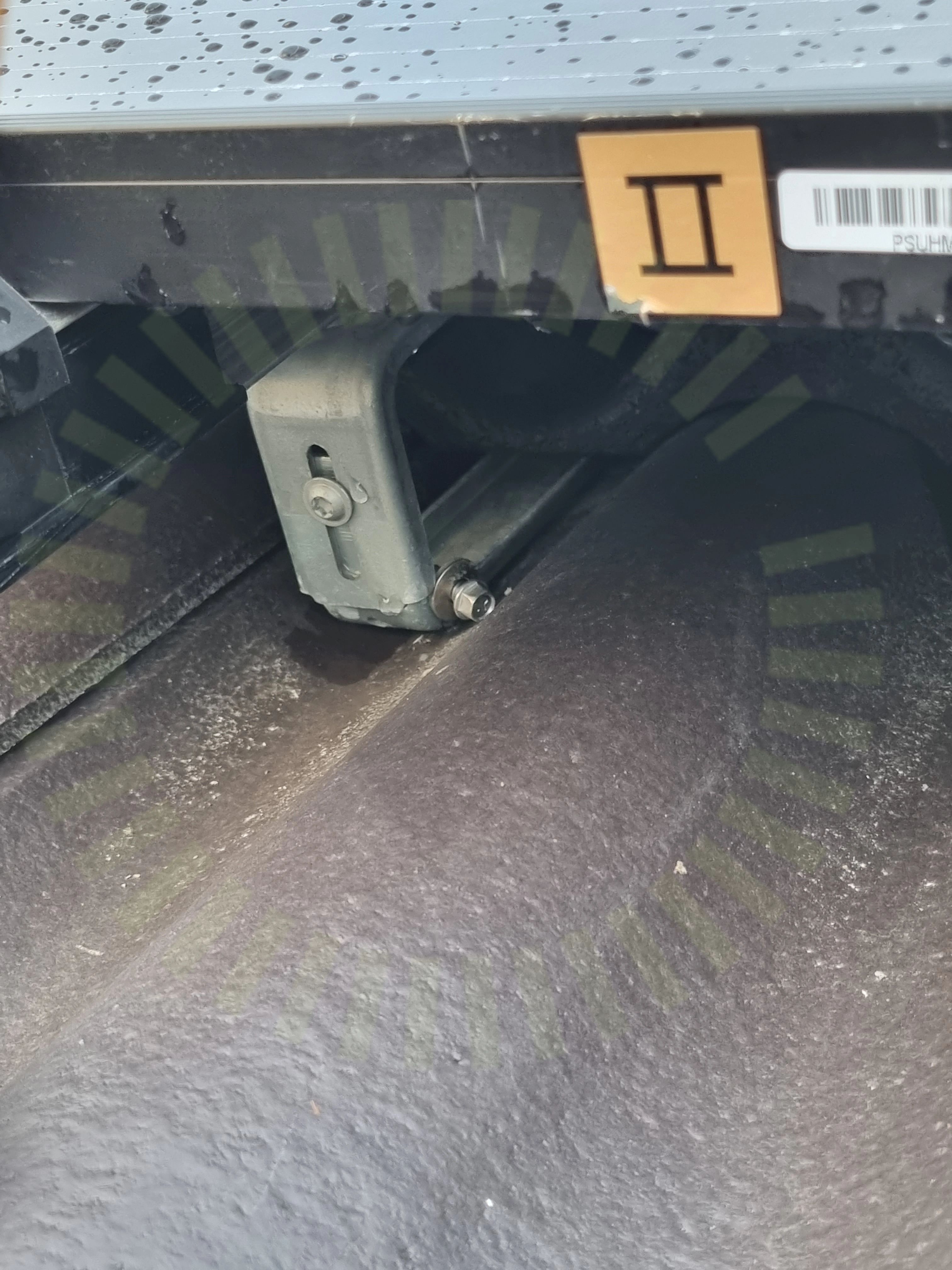

1.2 Lösa montagesystemdelar

Rekommendation

Skruvar ligger löst på tak

Godkända kontrollpunkter

26/28

Anpassade takpannor

Avstånd mellan takkrokar

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panel storlek

Panelens ramhöjd

Shims

Skador

Skarp kant

Skarvning av skena

Skena överhäng

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrok infästning

Takkrokens orientering

Taklutning

Termisk brytpunkt

Väderbeständigt material

Ändfästen

Ändklämmor

Tak 1, PhonoSolar: PS-XXXM6-20/UH

Anmärkningar

1/10

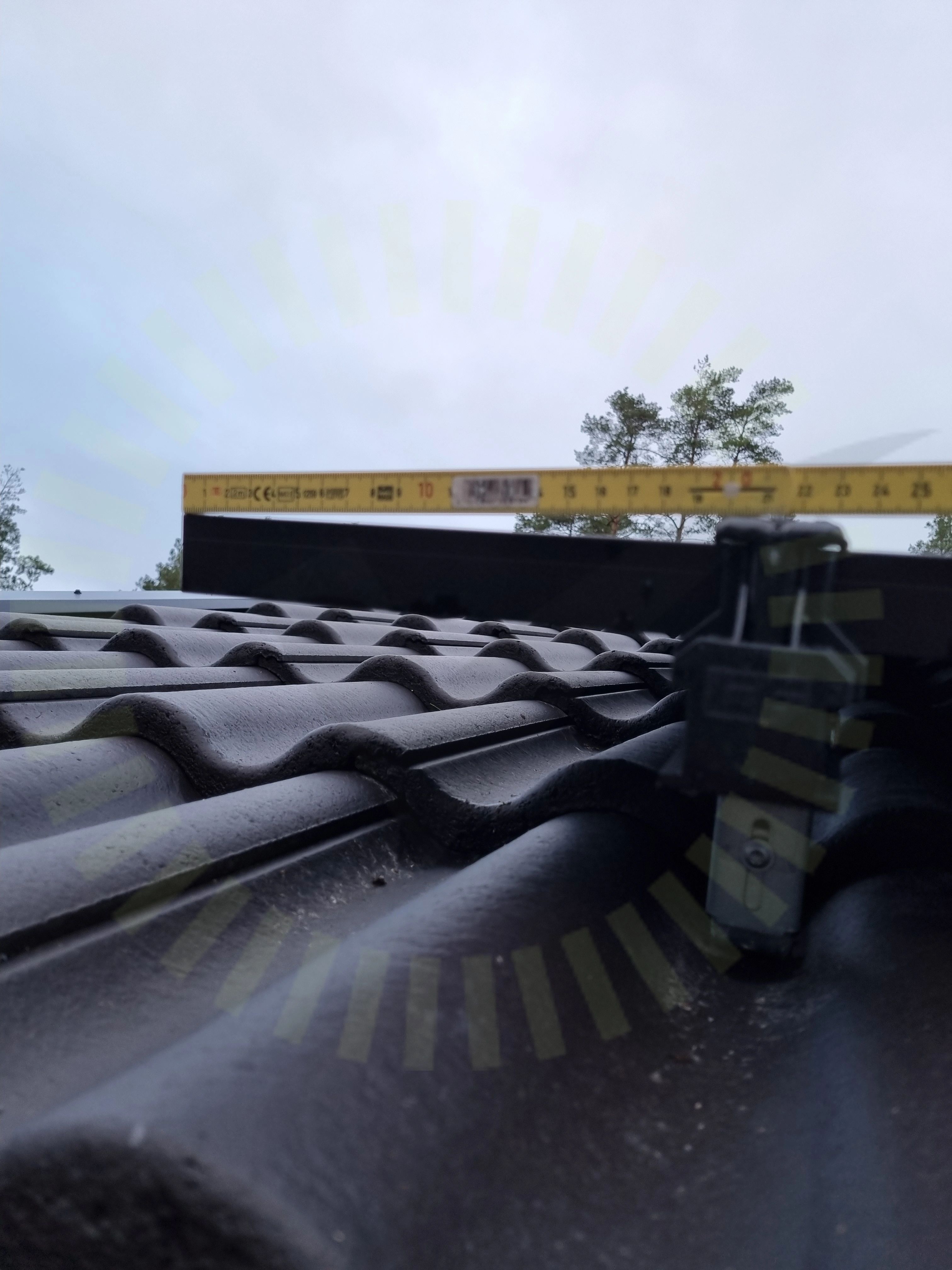

2.1 Fästens placering

Inte godkänd

Fel avstånd på fästen för panelerna

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10

Dragavlastade

Dräneringshål

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Ej tillgängligt vid besiktning

1/10

Förbindelse av kontakter

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/28

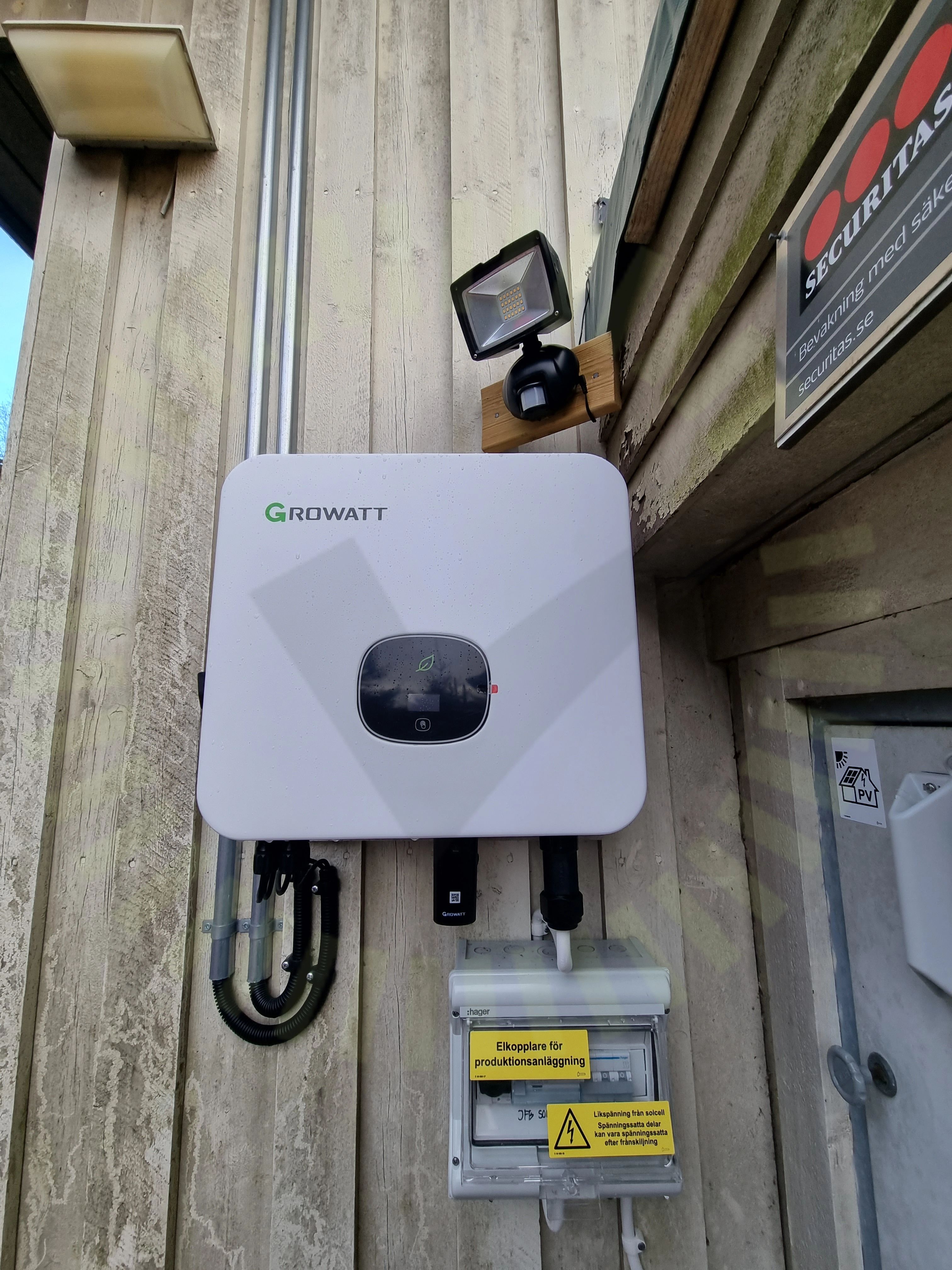

4.1 Avstånd

Inte godkänd

För nära vägg

Growatt Installation & Operation manual for MOD TL3-XH | s.12

4.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (6 §)

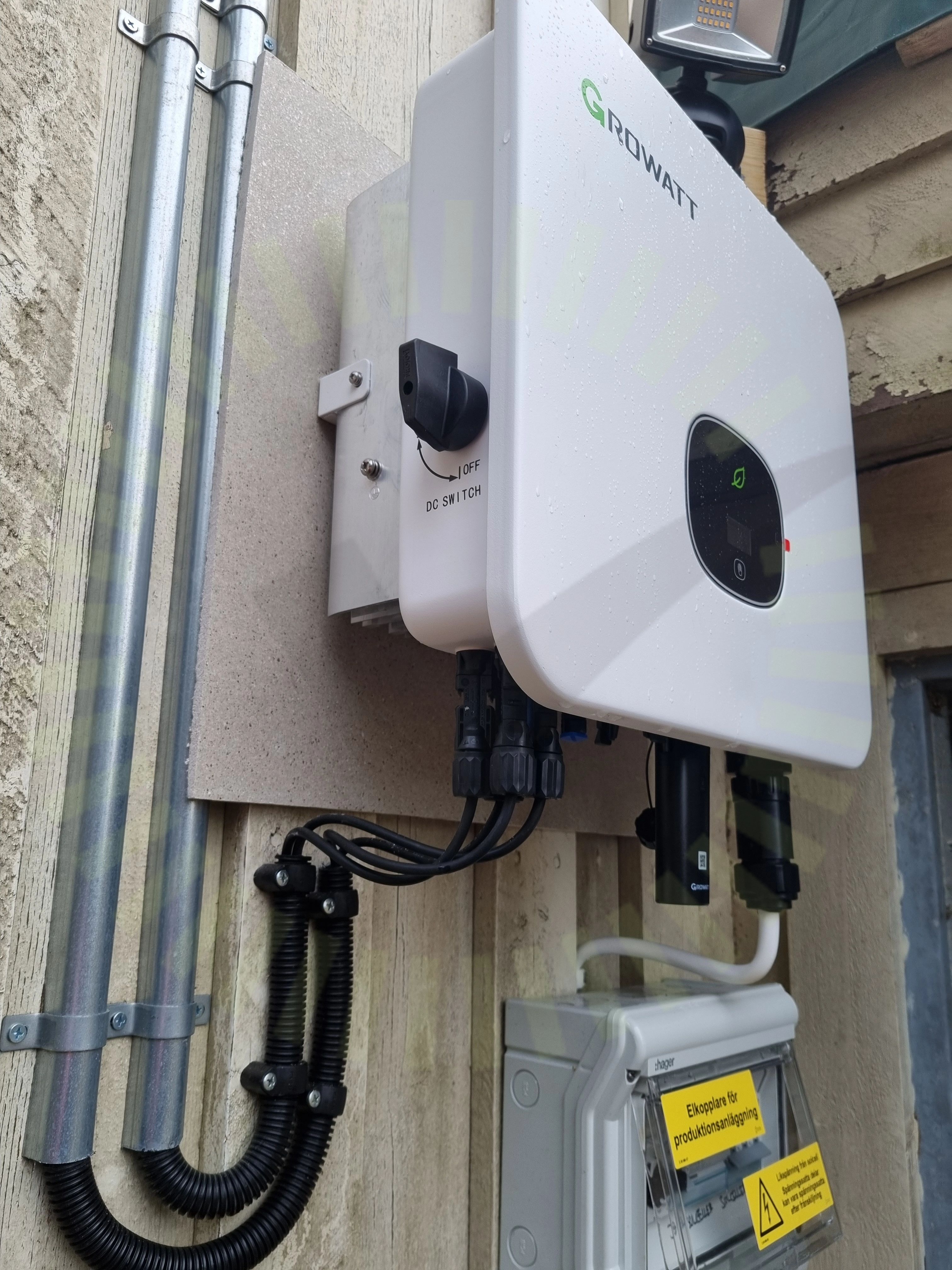

4.3 PE

Inte godkänd

PE anslutning mot chassi saknas enligt tillverkarens anvisningar.

Tillverkarens anvisningar

4.4 Kabel

Inte godkänd

Jordledar avklippt. Installation följer inte svensk standard.

Godkända kontrollpunkter

24/28

Förskruvning

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Strängschema

Säkring

Utrymme

Vinkel

Väderskydd
