Besiktningsrapport

8.0

Installation genom

FuturaEnergi

Datum

4 april 2025

Ort

Vitsjö, Skåne län

Kabeluppfästning

DC Kablage förläggning

Klämmornas överlappning

83% godkända17% ej godkända

Om installationen

PanelerZnShine: ZXM6-NHLDD144

MontagesystemNovotegra: Profilplåt

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av FuturaEnergi som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Lantbruk, Lantbruk

Anmärkningar

2/12

2.1 Skydd mot gnagare

Inte godkänd

Kablage ner från tak är inte gnagarsäkert förlagt.

Elinstallationer i lantbruk och hästverksamhet, Skydd mot gnagare 6.4

2.2 Överspänningsskydd DC

Inte godkänd

DC överspänningsskydd saknas enligt gällande krav.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49

Godkända kontrollpunkter

10/12

Eventuell anslutningskabelFrånskiljareInfälld installationKopplingsutrustning (centraler) brandklassningKopplingsutrustning brandklassningLedningssystemMekaniskt skyddNormcentraler fasskenaPlacering av växelriktareÖverspänningsskydd AC

Lantbruk, Novotegra: Profilplåt

Anmärkningar

5/19

3.1 Galvaniska strömmar

Inte godkänd

Tre olika sorters skruv är använda på taket. Taket är av aluminium och valet av skruvar kommer reagera negativt med taket.

3.2 Infästning

Inte godkänd

Antalet infästningar i taket understiger markant antalet infästningar som beräknats i lastberäkningen.

Snö- och vindlastberäkning

3.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

3.5 Tjocklek

Inte godkänd

Lastberäkningen anger plåttak med tjocklek 0.63mm. Stämmer ej med verkligheten.

Godkända kontrollpunkter

13/19

SäkerhetsavståndDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorMittklämmor - PositionPanelbreddSkadorTaklutningVäderbeständigt materialÄndklämmorÄndklämmor - Position

Ej tillgängligt vid besiktning

1/19

Takgenomföring

Lantbruk, ZnShine: ZXM6-NHLDD144

Anmärkningar

4/14

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

ZNShine: Double&Bifacial Double glass Modules Installation Manual 22.05.27, Sida 24-25

4.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare. Krav fanns när installationen gjordes även om det blivit tydligare idag.

SS 436 40 00 (712.526)

4.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

4.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådor är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/14

DräneringshålFöremål mot bakstyckeKontaktdonLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/38

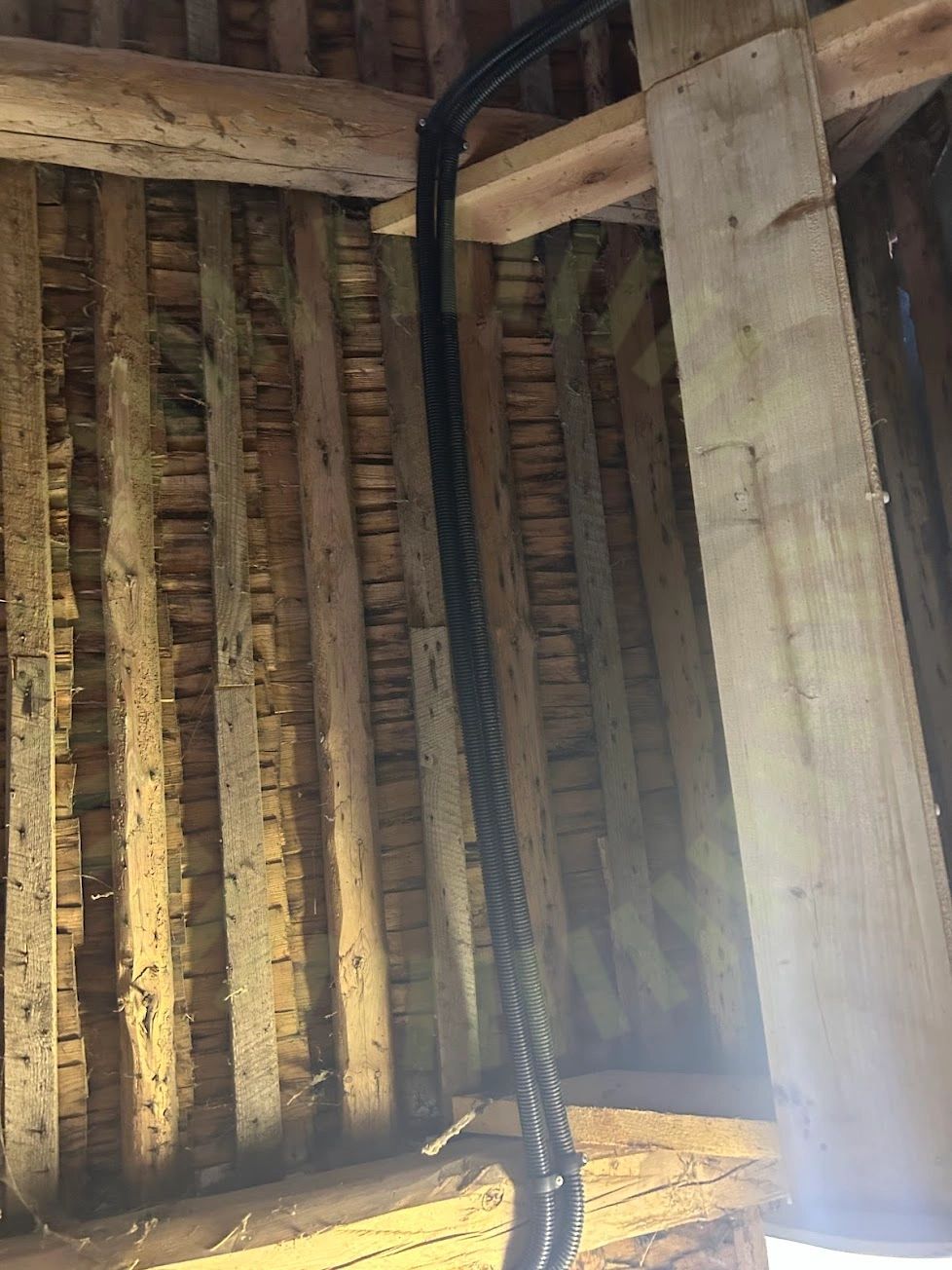

6.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

6.3 Väderbeständigt material

Inte godkänd

Markrör vid växelriktaren är inte väderbeständigt. Går upp ur marken längst med väggen ca 1.5m

Godkända kontrollpunkter

34/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Strängdesign
