Besiktningsrapport

6.7

Installation genom

Cell Solar Nordic

Datum

26 oktober 2021

Ort

Uppsala, Uppsala län

Likströmskabel: Uppfästning

Infästning: Infästning Takstol

Infästning: CC mått

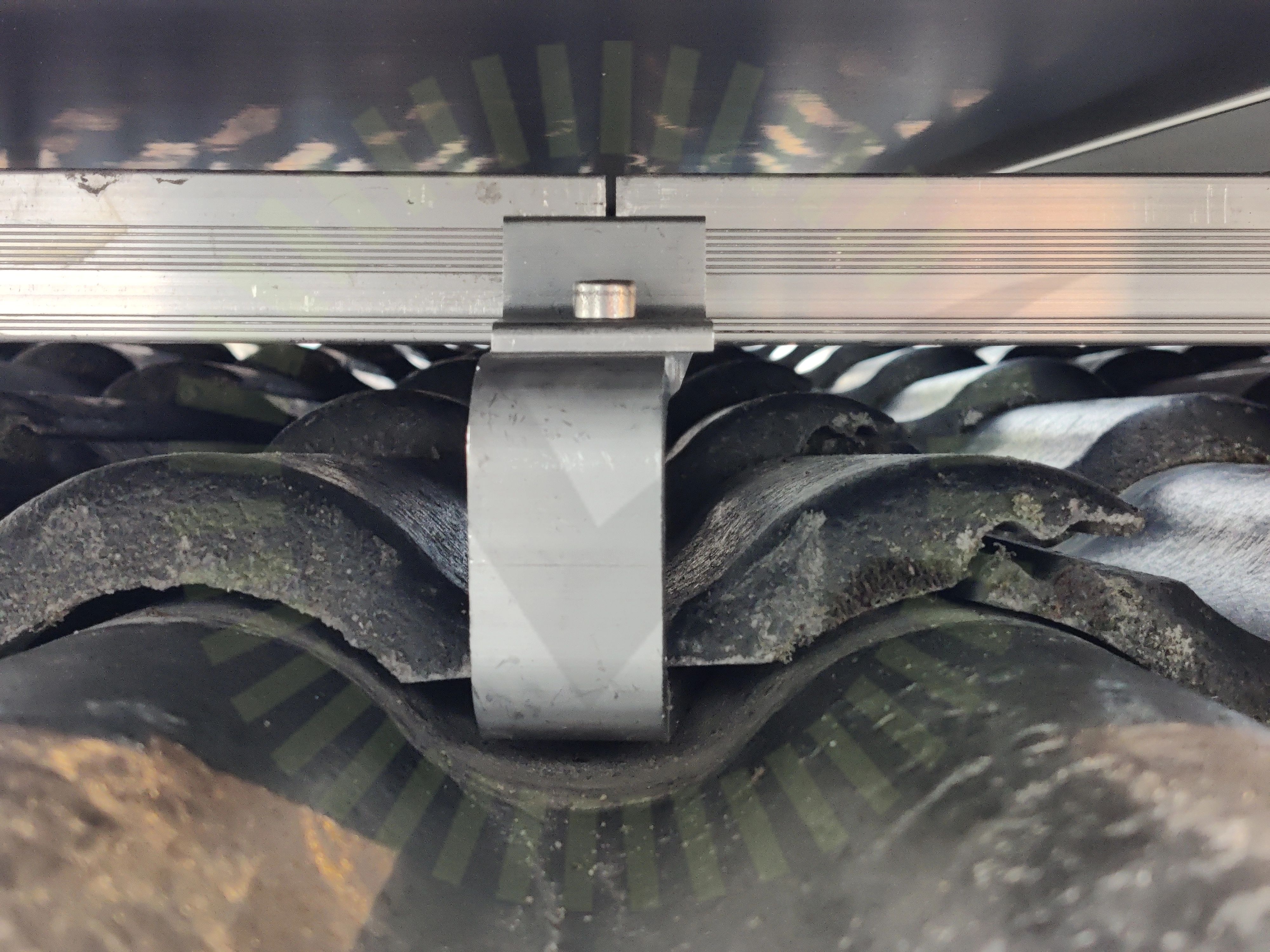

+ 9

79% godkända21% ej godkända

Om installationen

PanelerSTPXXXS - C72/V

MontagesystemSingleRail: CrossHook 3S

VäxelriktareSUN2000 17KTL-M2

TillbehörArbetsbrytare

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

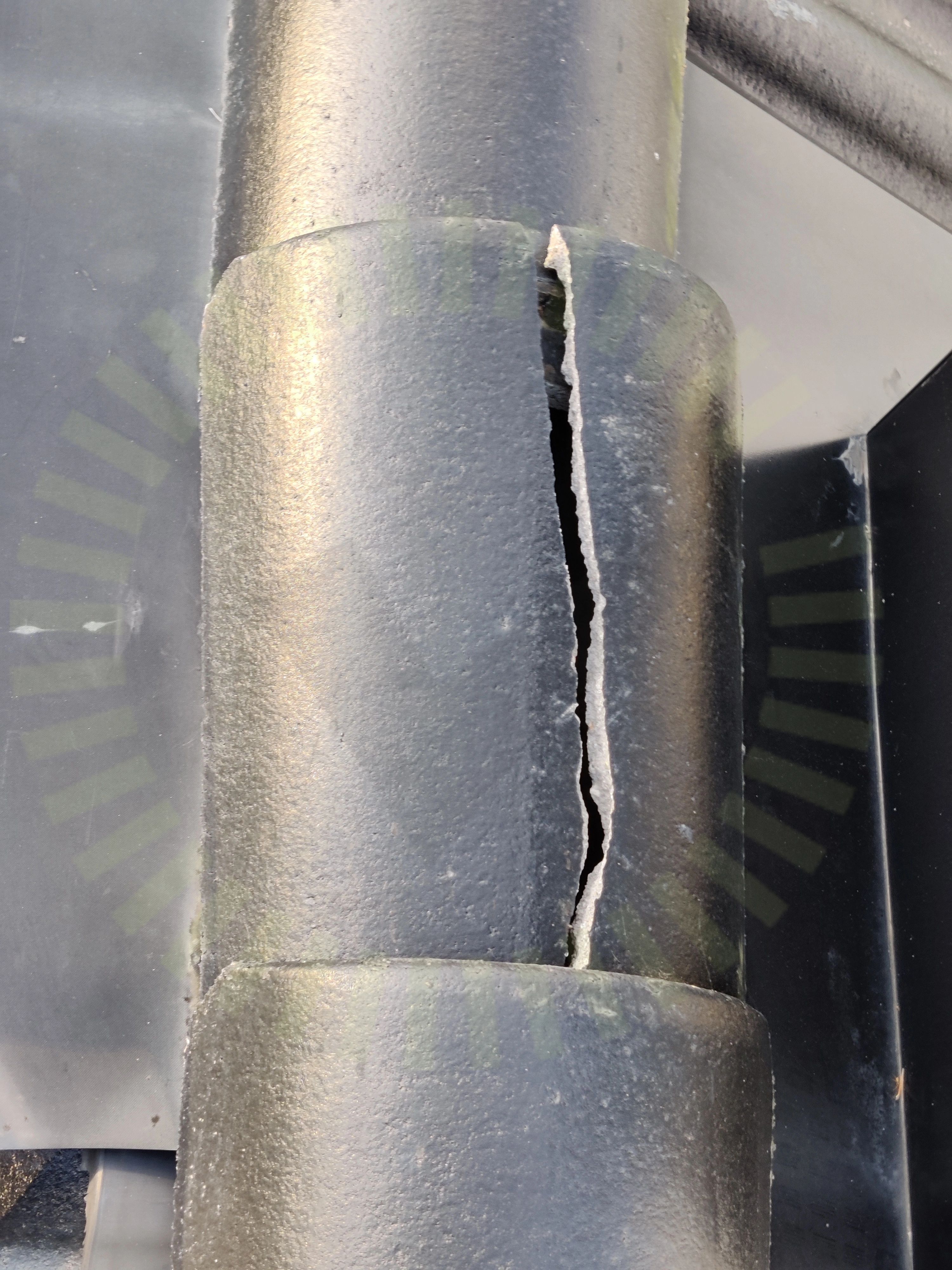

1.1 Skada

Inte godkänd

Skada hittad på fastigheten efter installation.

Godkända kontrollpunkter

1/3

Skräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elmaterial: Arbetsbrytare

Godkända kontrollpunkter

6/6

Säkerhetsbrytare: BöjradieSäkerhetsbrytare: EgenskaperSäkerhetsbrytare: FörskruvningarSäkerhetsbrytare: InfästningSäkerhetsbrytare: PlaceringSäkerhetsbrytare: Rakt monterad

Huawei: SUN2000 (12-17KTL)-M2

Anmärkningar

1/10

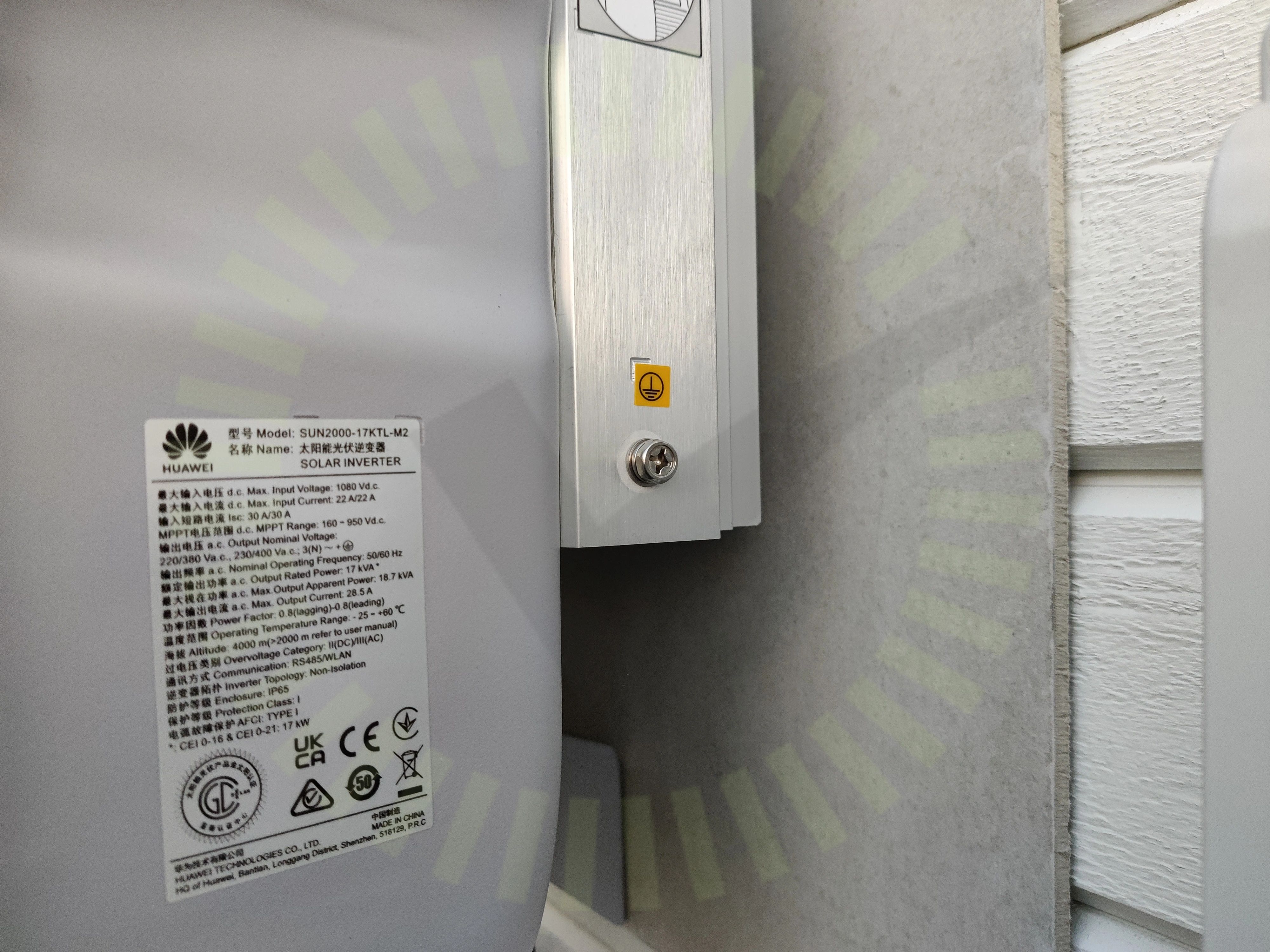

4.1 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/10

Placering: AvståndPlacering: InfästningPlacering: VinkelVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Utrymme

Huawei: SUN2000 17KTL-M2

Godkända kontrollpunkter

16/17

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVarselmärkning: Varning för likström

Ej tillgängligt vid besiktning

1/17

Transportsträckor DC: Genomföringar

K2: SingleRail: CrossHook 3S

Anmärkningar

8/14

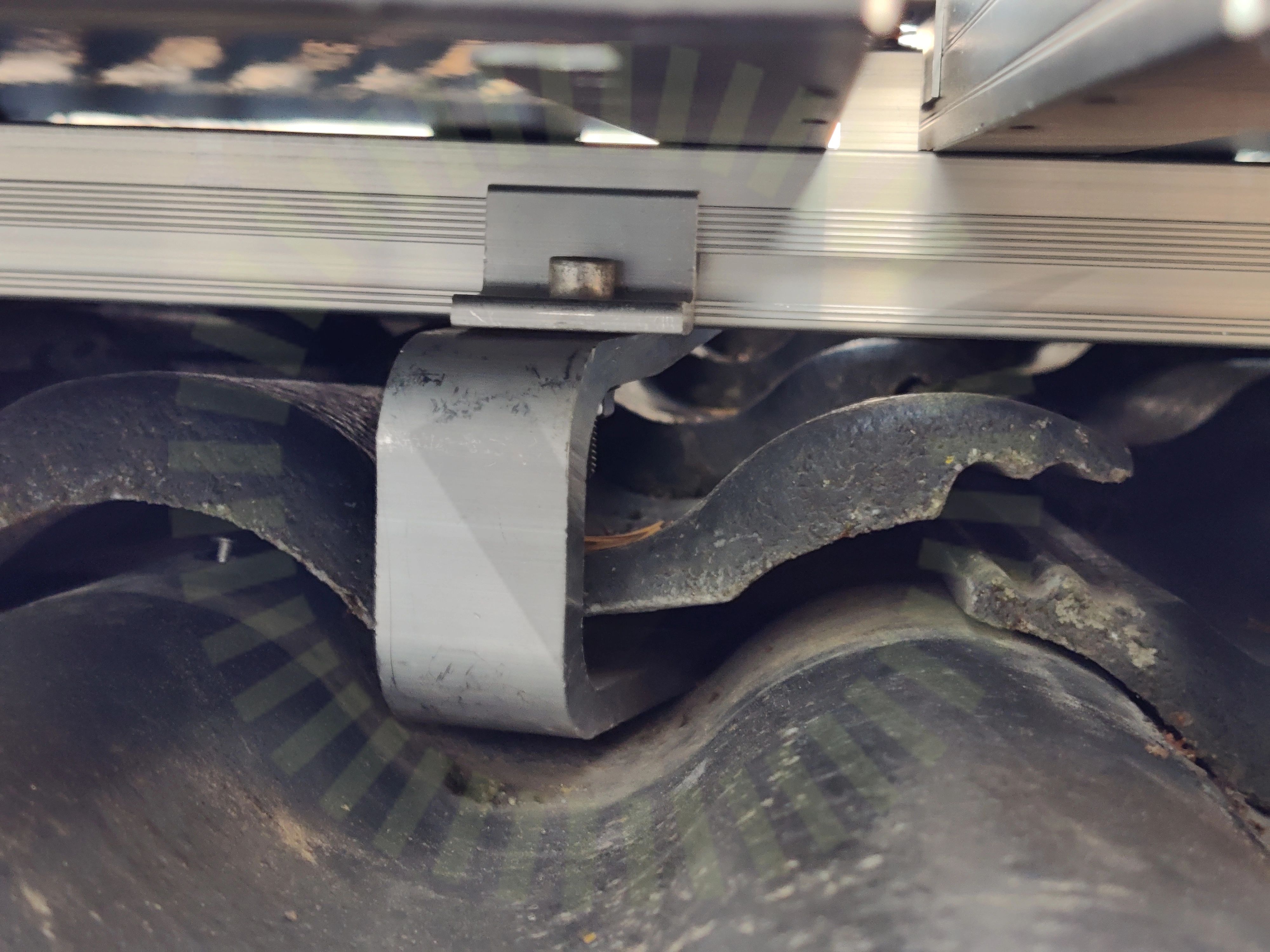

6.1 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

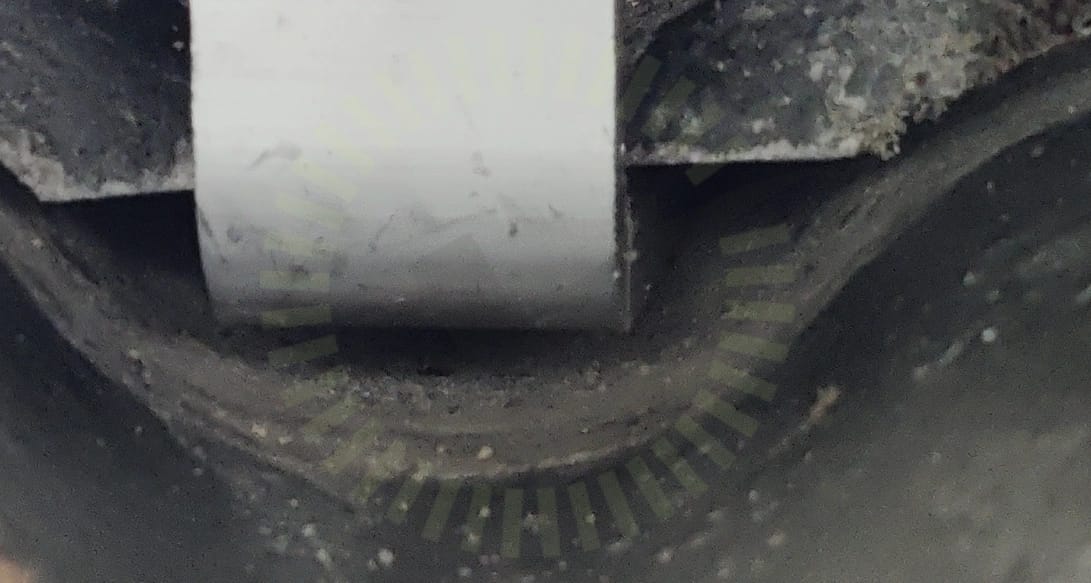

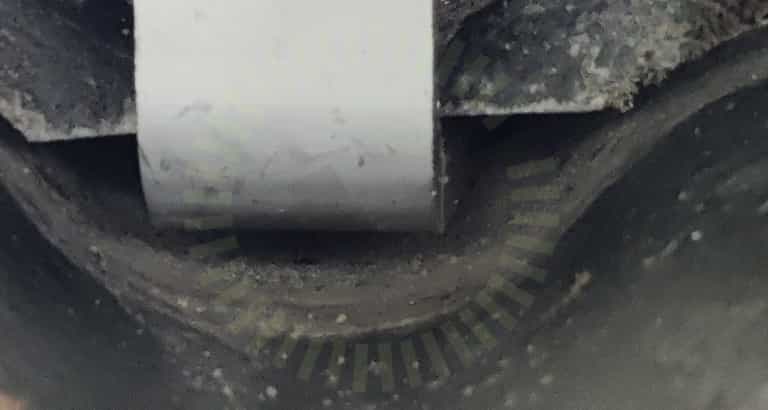

6.2 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

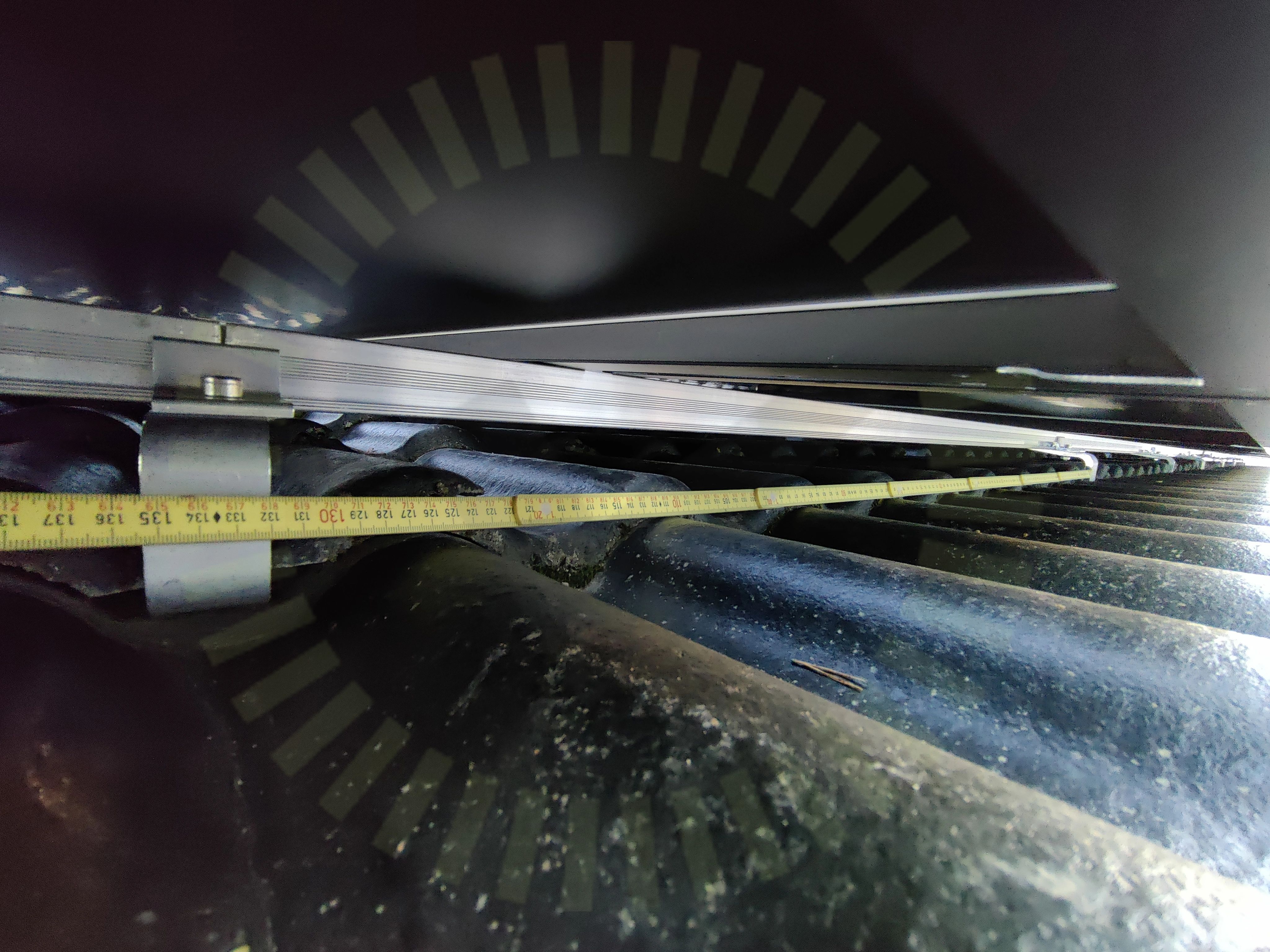

6.3 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

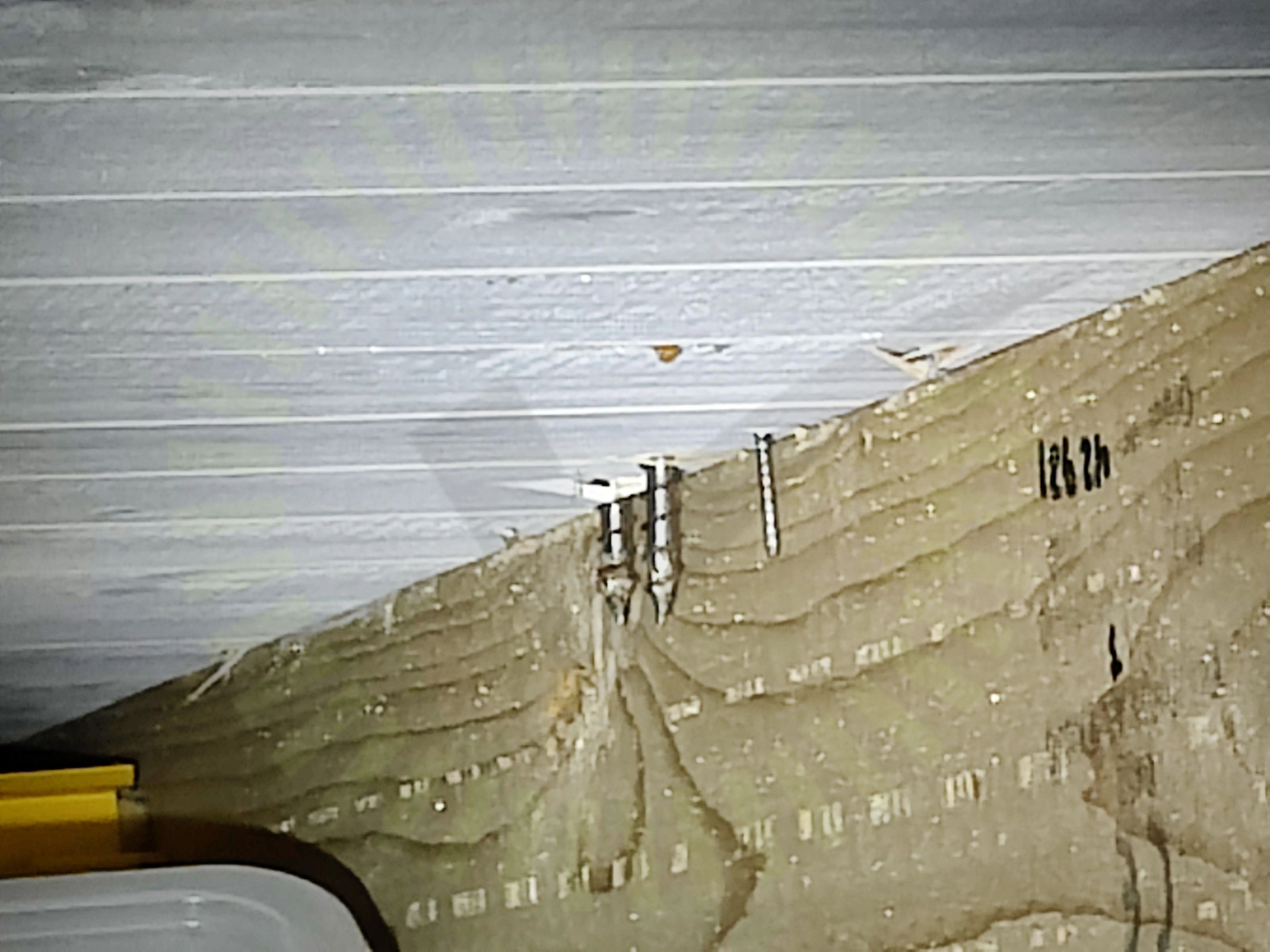

6.4 Infästning: Infästning Takstol

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

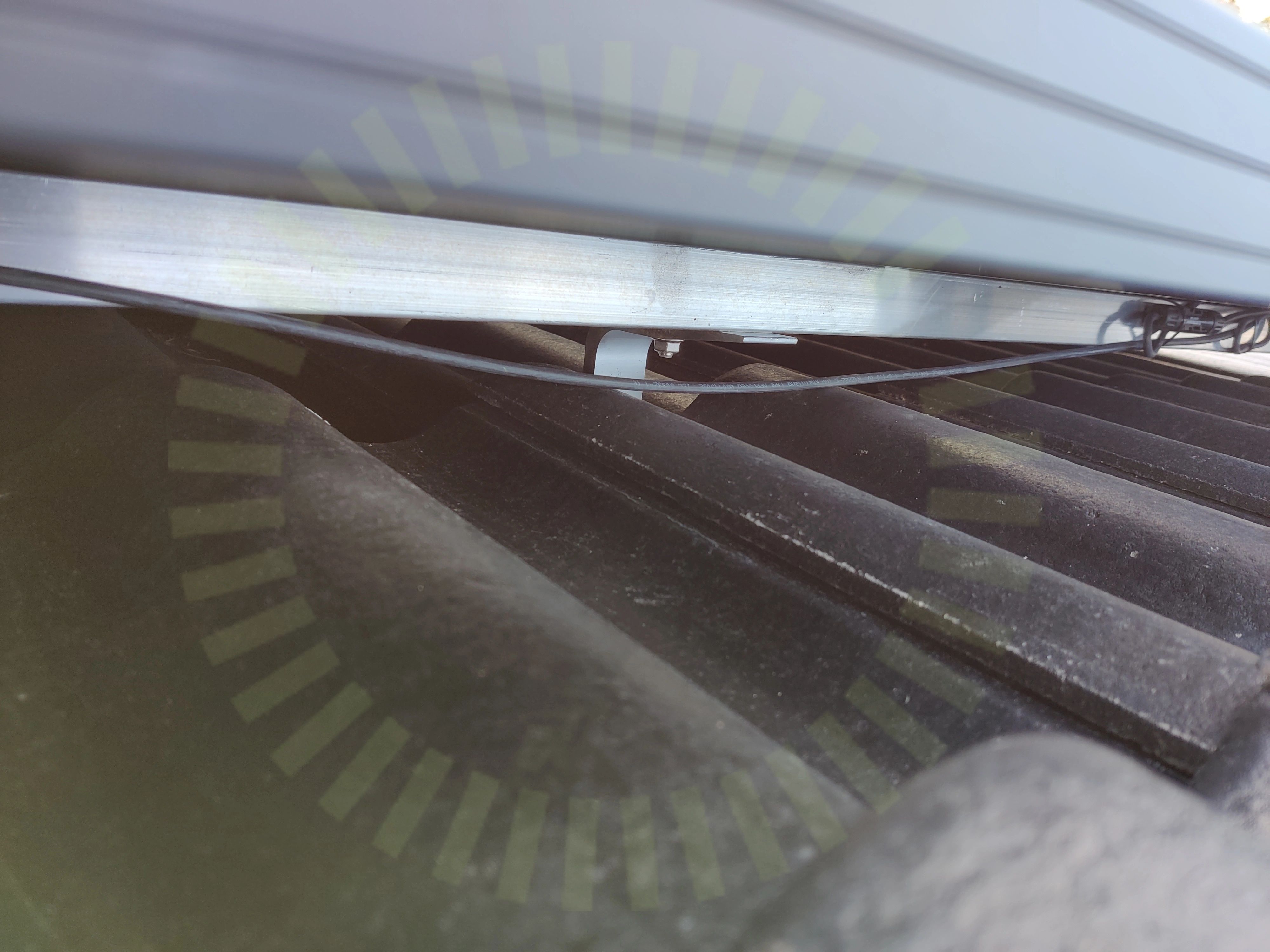

6.5 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

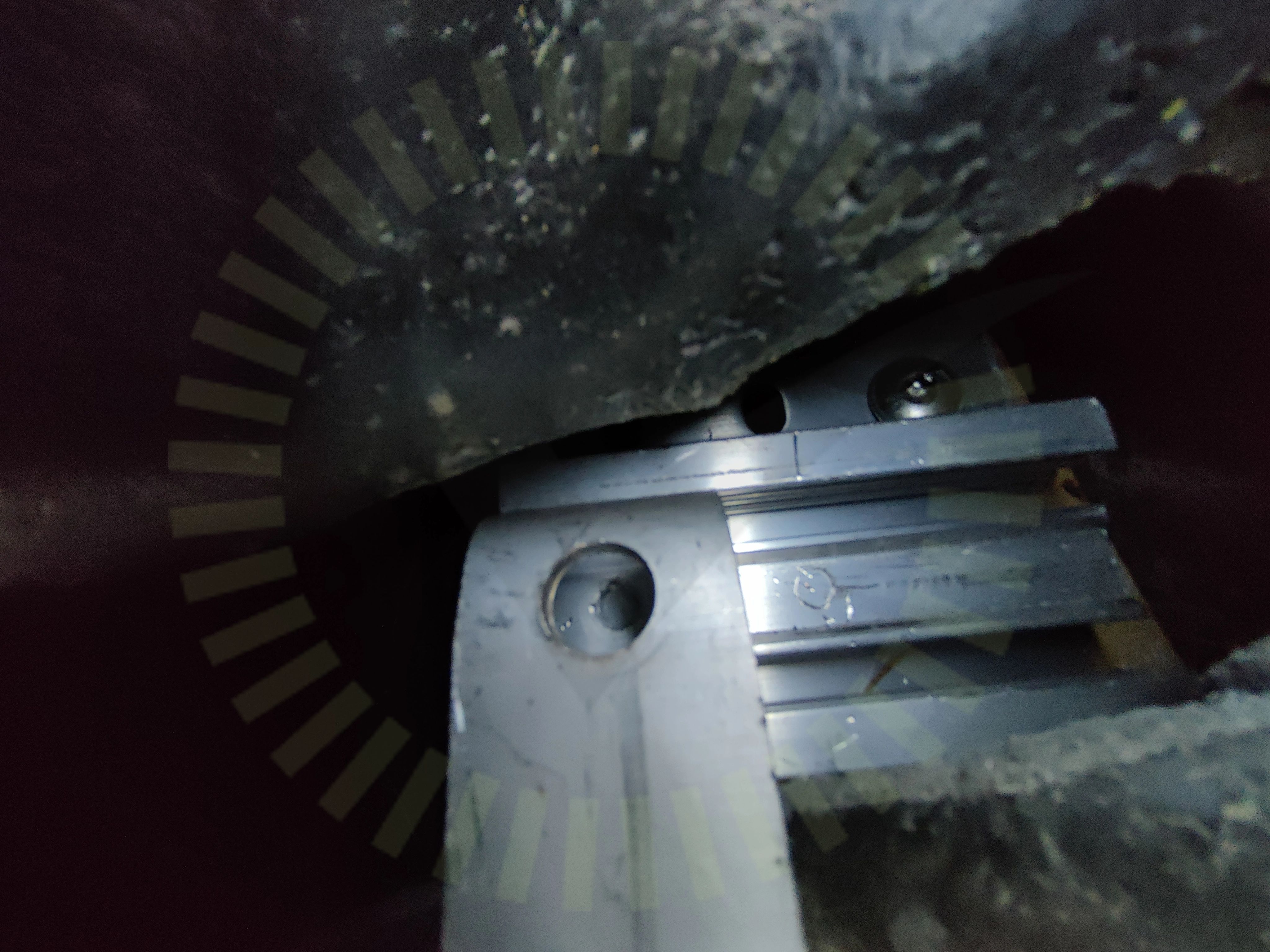

6.6 Montagesystem: Skador

Inte godkänd

Tillverkaren tillåter inte att några extra hål eller skador görs i materialet.

Tillverkarens anvisningar

6.7 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

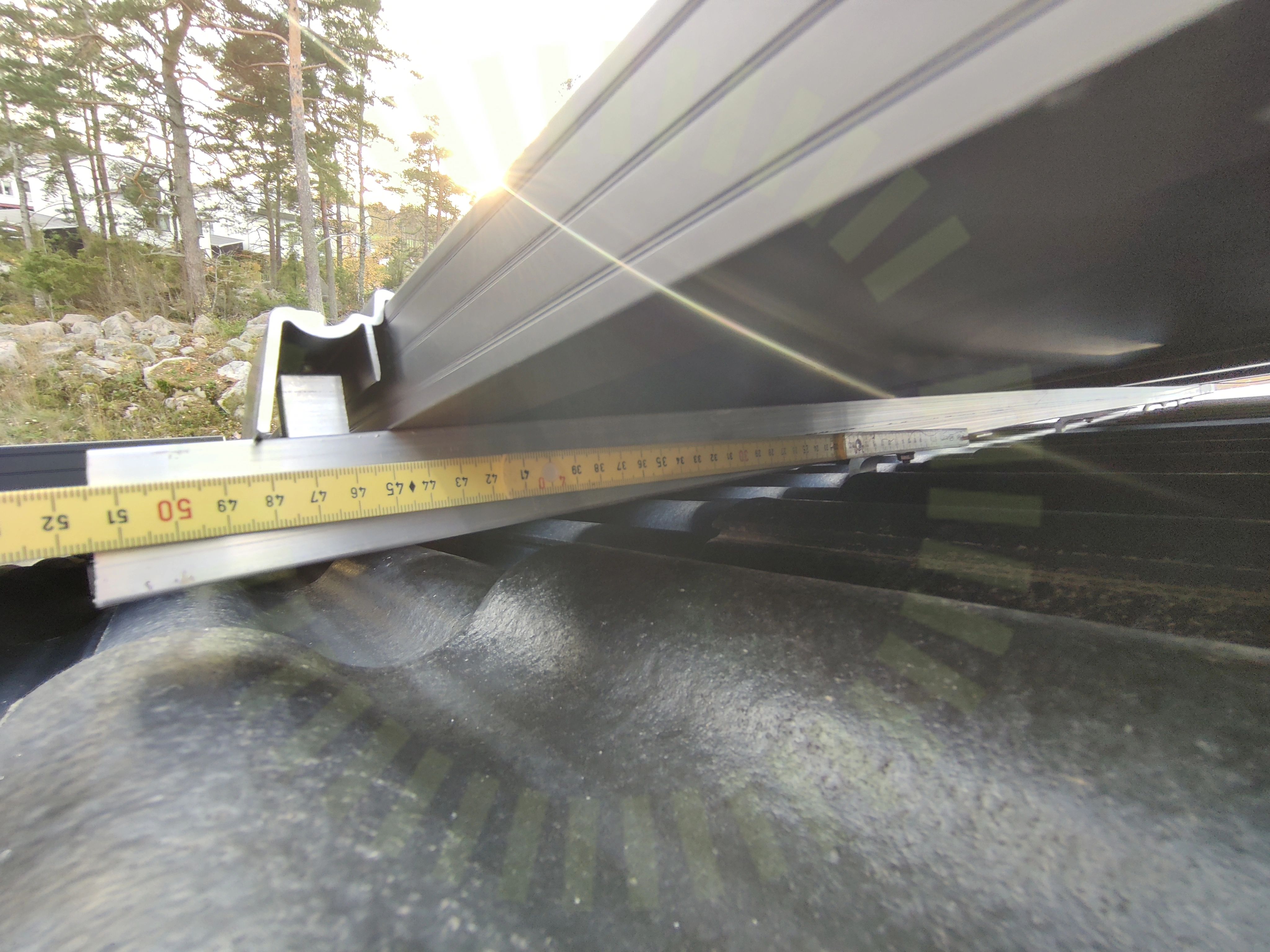

6.8 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/14

Likströmskabel: SkyddLikströmskabel: Väderbeständigt materialMontagesystem: TaklutningSkenor: InfästningSkenor: Slutfäste

Ej tillgängligt vid besiktning

1/14

Infästning: Infästning Råspont

SunTech: STPXXXS - C72/V

Anmärkningar

3/15

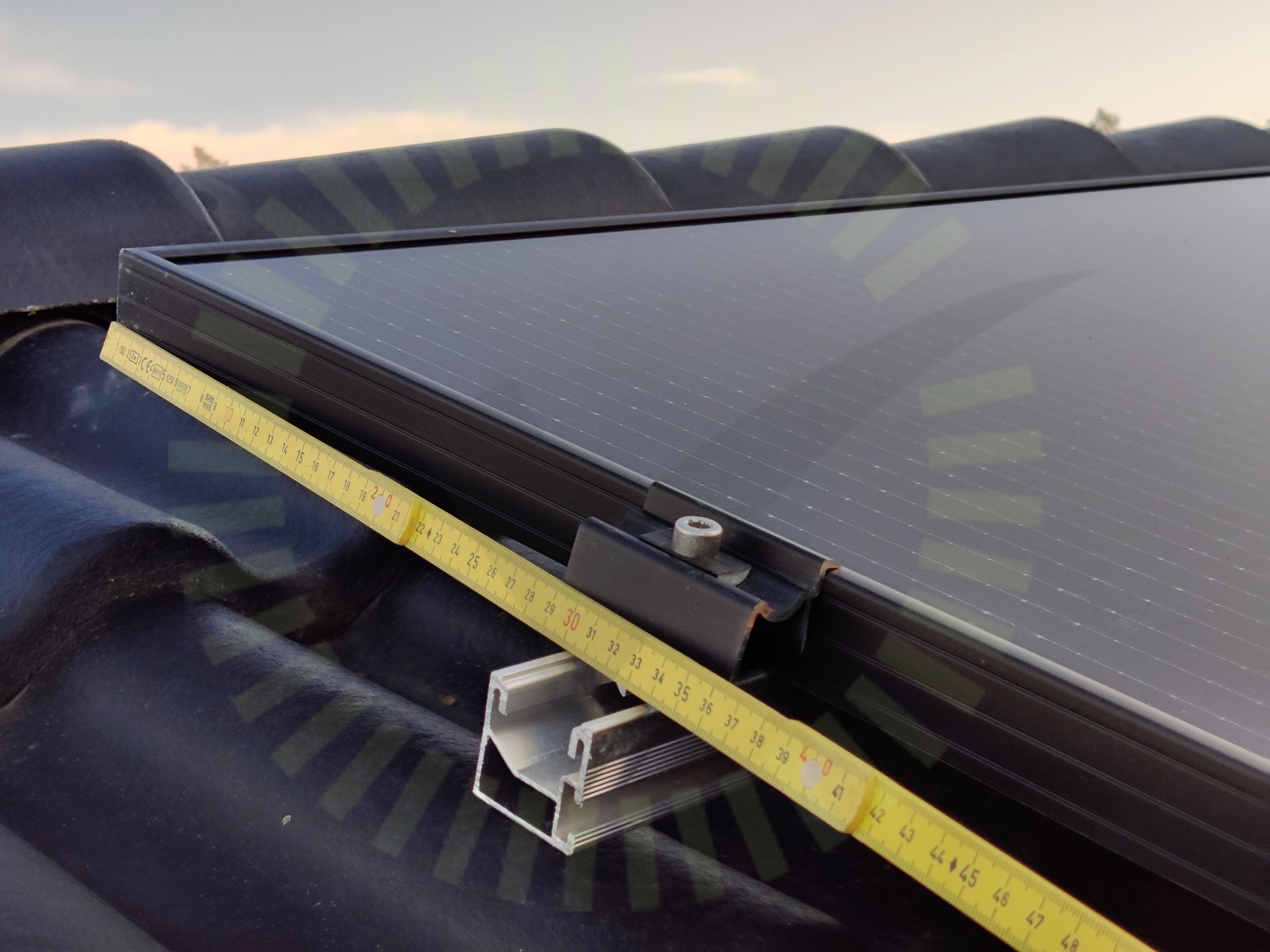

7.1 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

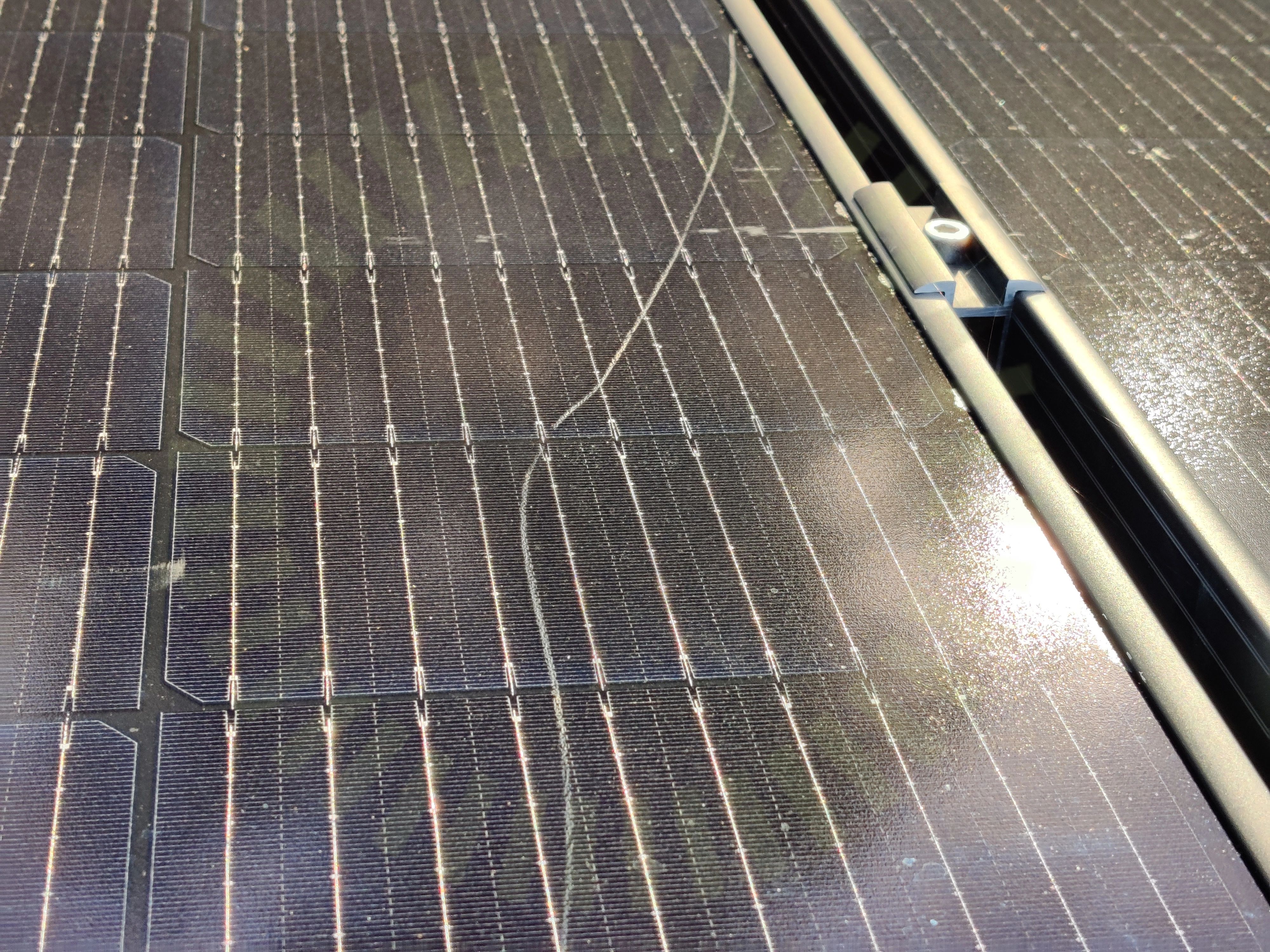

7.2 Solpaneler: Glas: Skador

Inte godkänd

Panelernas glas har en avvikelse.

Tillverkarens montageanvisningar

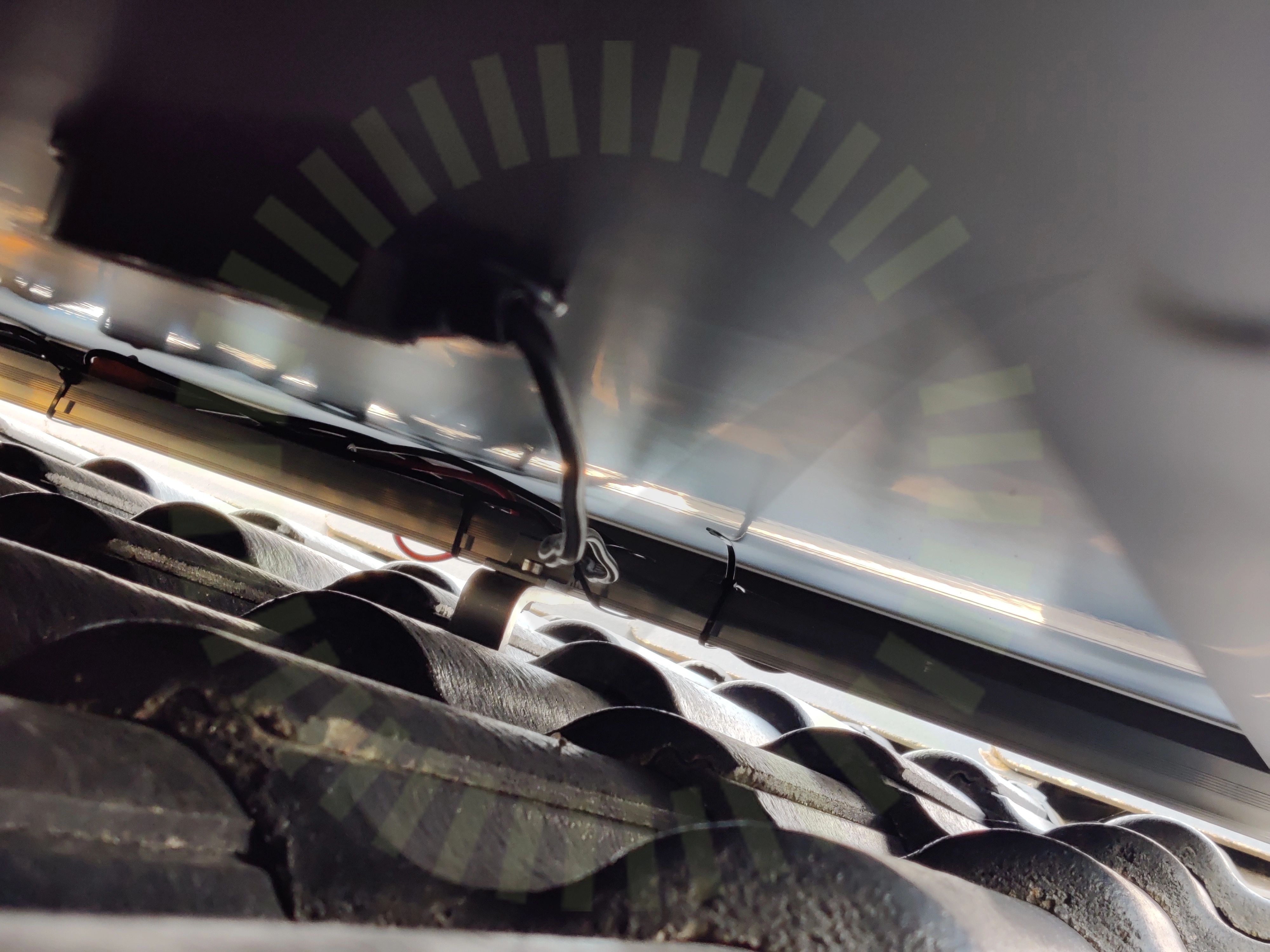

7.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/15

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: SkadorSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: SkadorSolpaneler: Skugga

Ej tillgängligt vid besiktning

1/15

DC: EMC
