Besiktningsrapport

7.3

Installation genom

Cell Solar Nordic

Datum

12 maj 2022

Ort

Lomma, Skåne län

Kablar: Dragavlastade

Fästens placering

Kabeluppfästning

Bakstycke: Föremål

80% godkända20% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemK2: Single Rail: CrossHook 4S

MontagesystemMAFI: Roof Tile Bracket

VäxelriktareSolarEdge: SE3K-10K

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/13

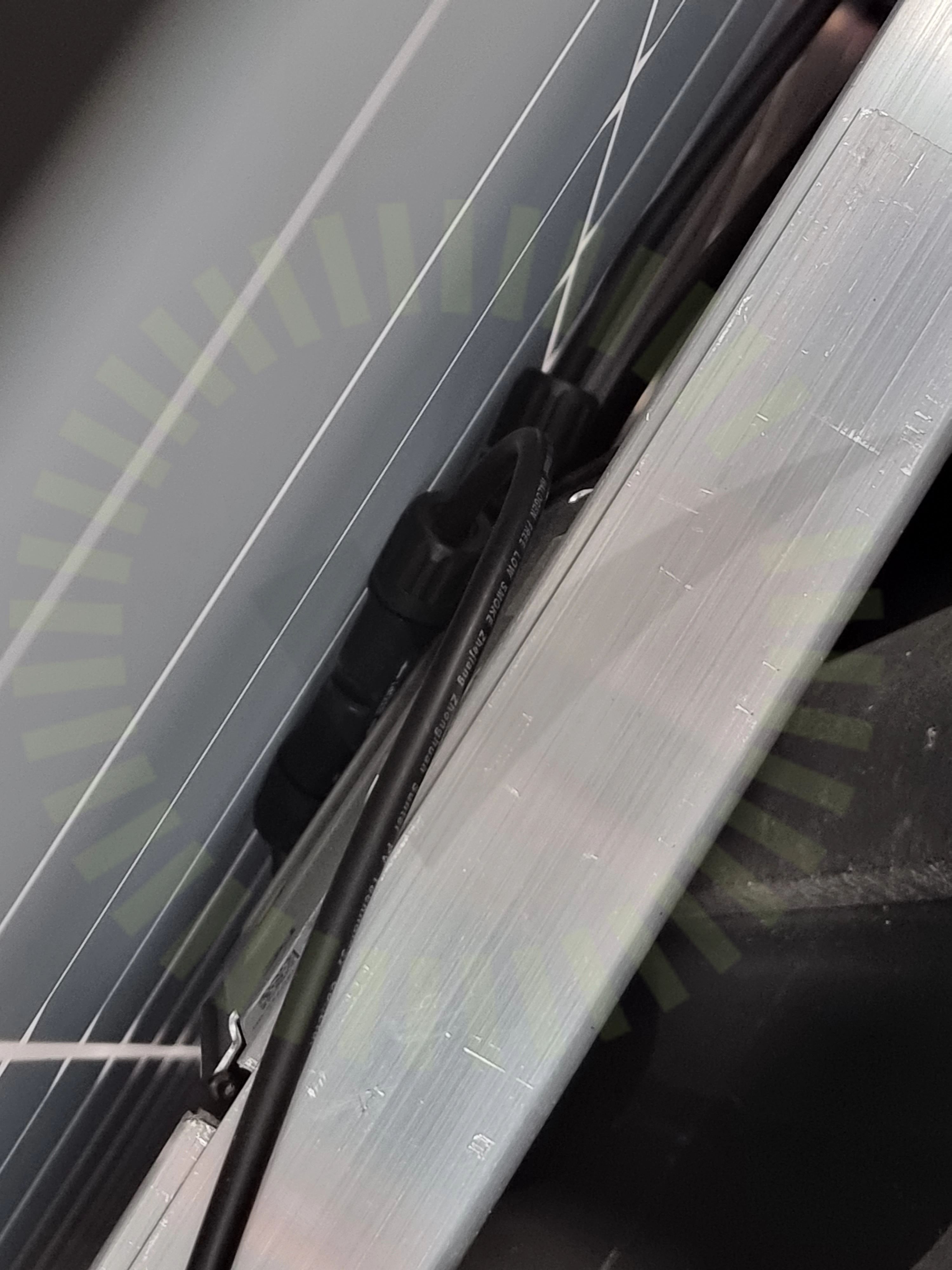

1.1 Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

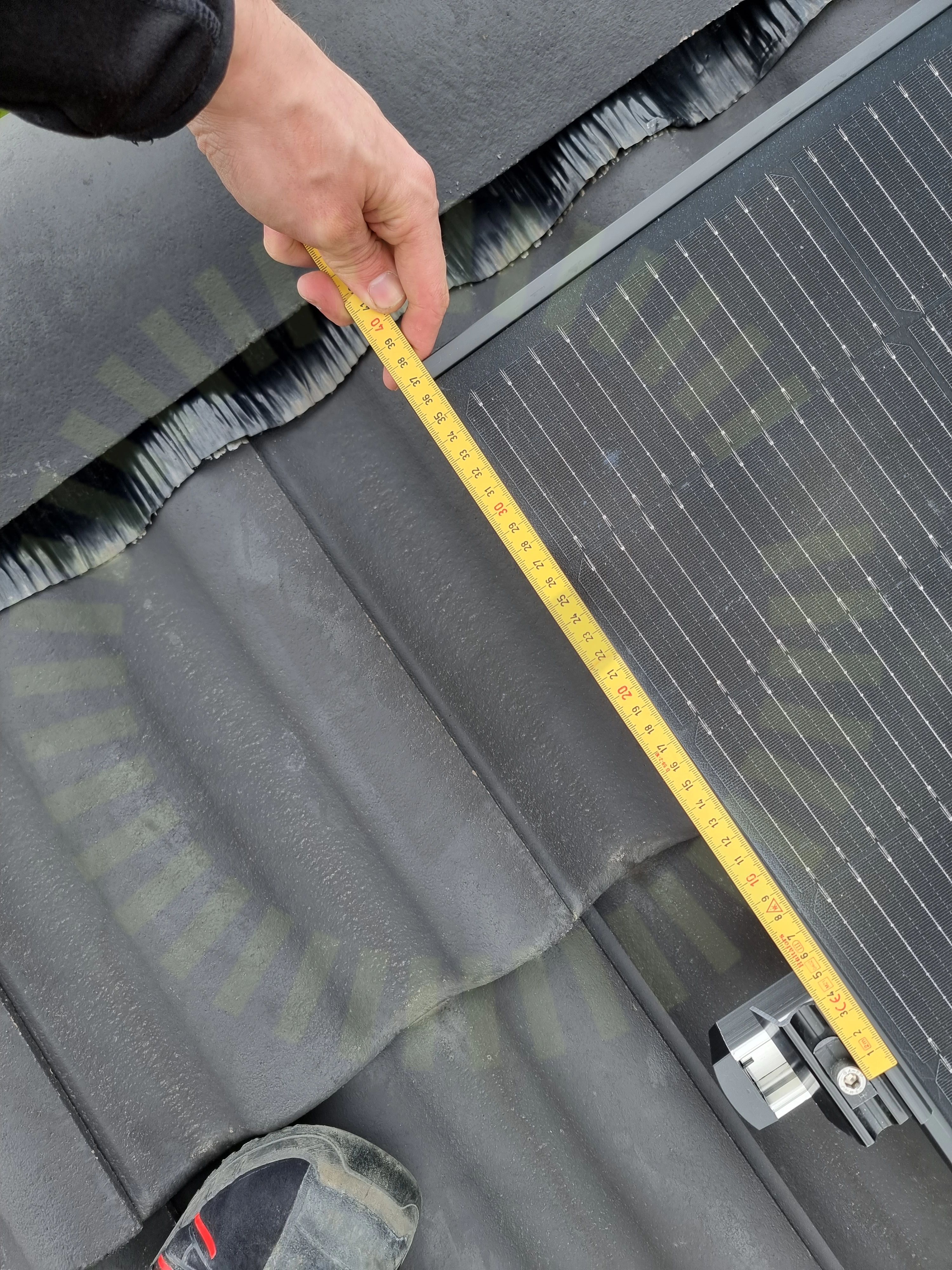

1.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

1.3 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbeastningar.

SS 436 40 00 (522.8.3)

1.4 Sträng: Förläggning

Inte godkänd

DC kablage är förlagt med ett mellanrum som skapar en loop på taket.

SEK 457. Sida 15

Godkända kontrollpunkter

9/13

Avstånd till havFästenas överlappningKlämmornas storlekKontakter: FörbindelseMellanrumPlacering: HöjdskillnadPlacering: SkuggaRam: DräneringshålSolpaneler: Skador

K2: Single Rail: CrossHook 4S

Anmärkningar

4/14

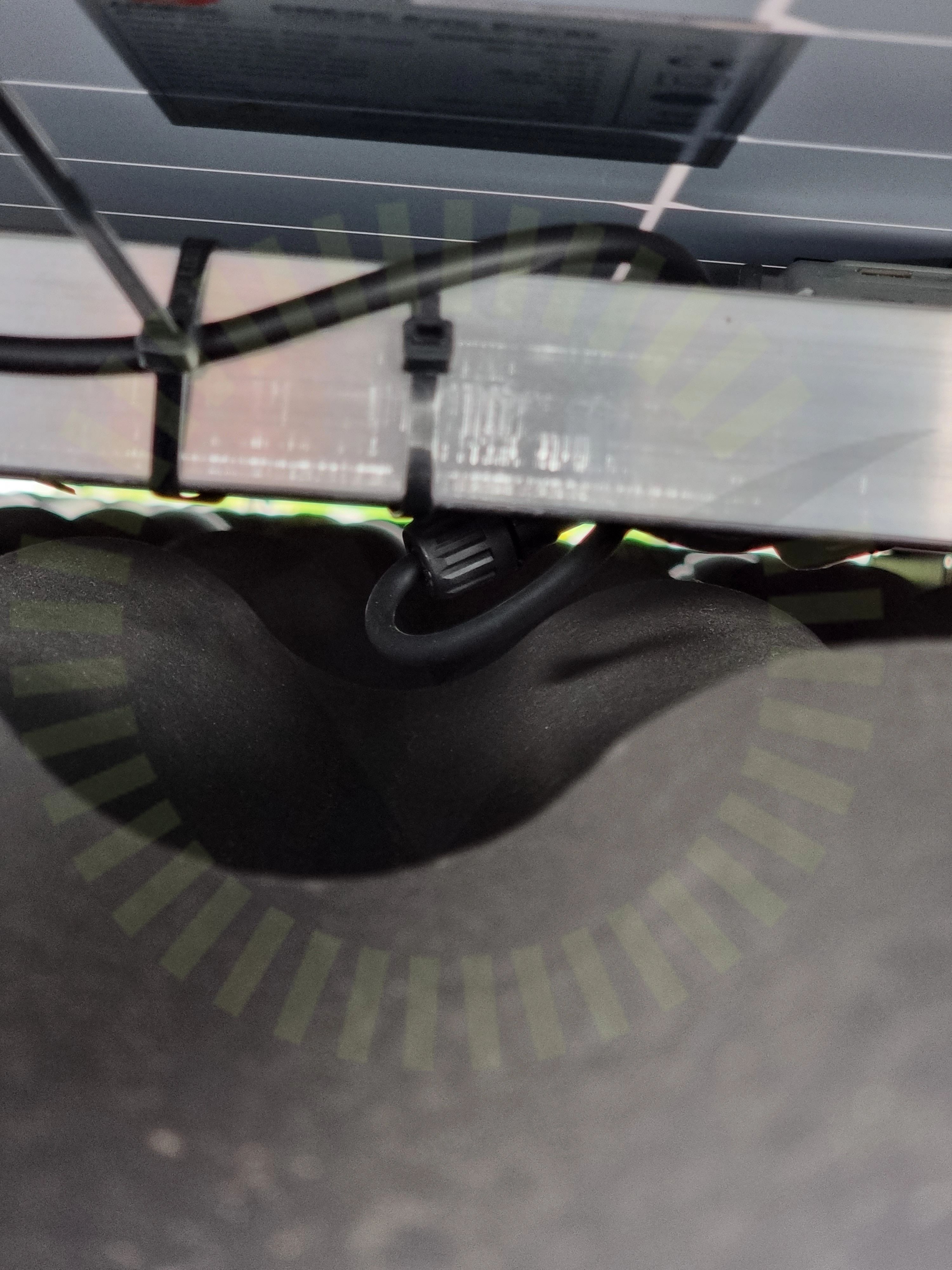

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.2 Skenor: Infästning

Inte godkänd

Montagsystem blandad, metod för infästning mellan de båda saknas.

Tillverkarens anvisningar

2.3 Skenor: Överhäng

Inte godkänd

Lastberäkning saknas för projektet. Mått kontrolleras mot korrekt överlämnad lastberäkning.

Tillverkarens anvisningar

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/14

Främmande materialFästen: SlutfästeMittfästeMontagesystem: TaklutningShimsSkadorSkarp kantSkenor: SkarvSkyddVäderbeständigt material

MAFI: Roof Tile Bracket

Anmärkningar

1/6

3.1 Infästning: CC mått

Inte godkänd

Lastberäkning saknas, högst uppmätt mått: 75cm.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6

Främmande materialInfästning: BärläktSkadorSlutfästeVäderbeständigt material

SolarEdge: SE3K-10K

Anmärkningar

2/23

4.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

4.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

20/23

AC BöjradieAC Skador på kabelAC UppfästningAnslutningDC Skador på kabelDC UppfästningDC Yttre påverkanInformering av solcellerMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringVarning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KabelVäxelriktare: El: KontakterVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

1/23

Tillförlitligt fäst
