Besiktningsrapport
9.0
Installation av
Revolt Powercharge AB
Datum
6 februari 2024
Ort
Järfälla, Stockholms län
Termisk brytpunkt skenor
A-Box
Bakomliggande material
+ 11
82% godkända
18% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
ESDEC Lutande Panntak
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Batteri
Growatt: APX HV Battery System S2
Tillbehör
Smartmätare: EASTRON: SDM630
Tillbehör
Undercentral
Installerad av Revolt Powercharge AB som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Panelernas layout på boningshuset i strängschemat stämmer inte med verkligheten.
Godkända kontrollpunkter
1/3
Batteri
Godkända kontrollpunkter
15/15
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/25

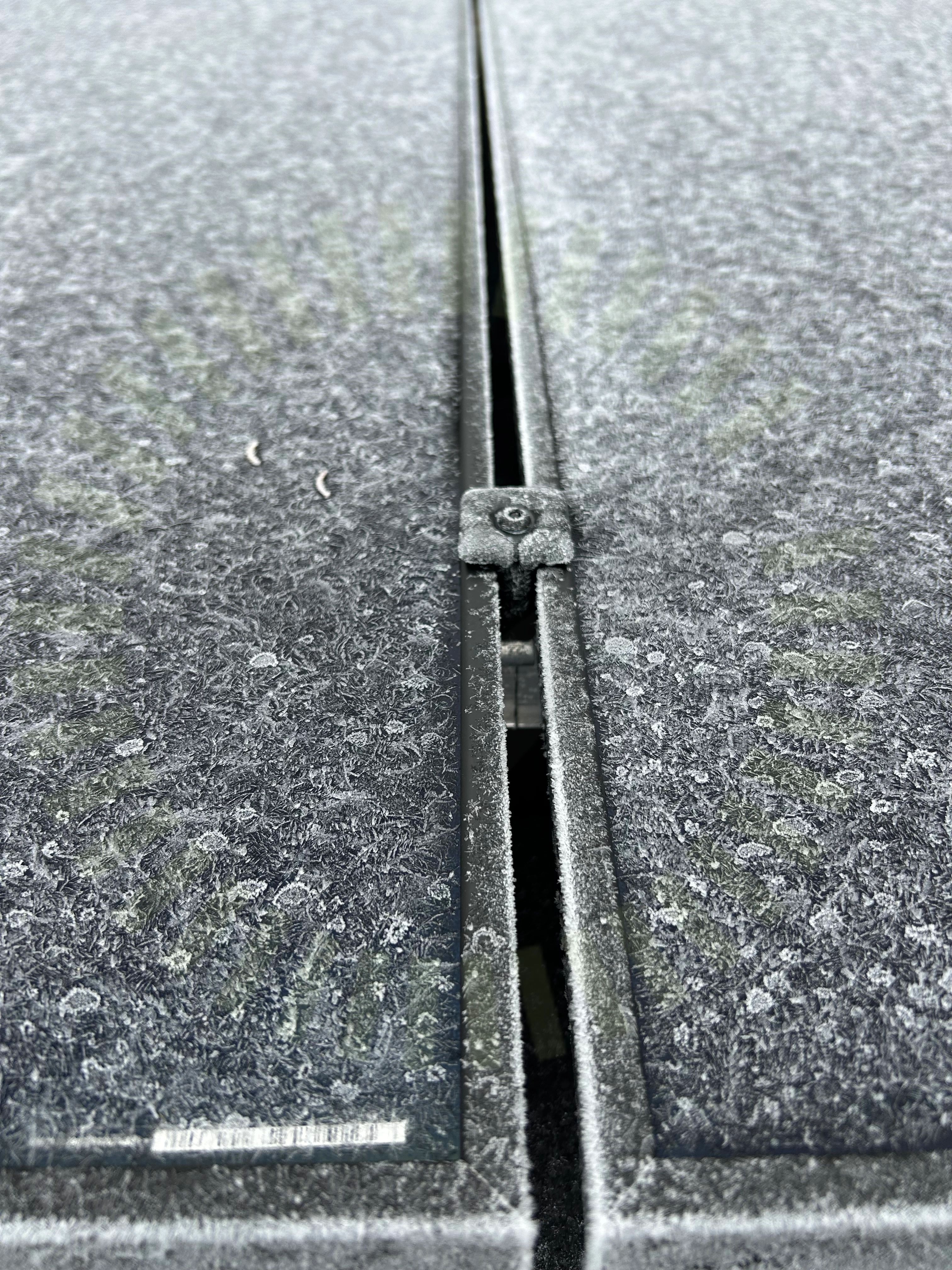

3.1 Dräneringskanal
Inte godkänd
Mittklämmans dräneringskanal är inte vänd neråt.
3.2 Termisk brytpunkt skenor
Inte godkänd
Installationen är inte utförd enligt lastberäkningen.
Godkända kontrollpunkter
22/25
Ej tillgängligt vid besiktning
1/25
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
15/17
Ej tillgängligt vid besiktning
2/17
Undercentral
Godkända kontrollpunkter
7/7
Varselmärkning
Anmärkningar
3/4
6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
6.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
6.3 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
1/4
Växelriktare
Anmärkningar
12/37
7.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
7.2 DC Kablage förläggning
Inte godkänd
Nedgrävning av DC kablage är inte färdigställd. Kablaget är i delar av sträckan förberedd för nedgrävning utan att vara förlagd i materiel som lämpar sig för markförläggning.
7.3 DC Kablage skydd
Inte godkänd
Kablaget är förlagt utan hänsyn till den yttre påverkan.
7.4 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.

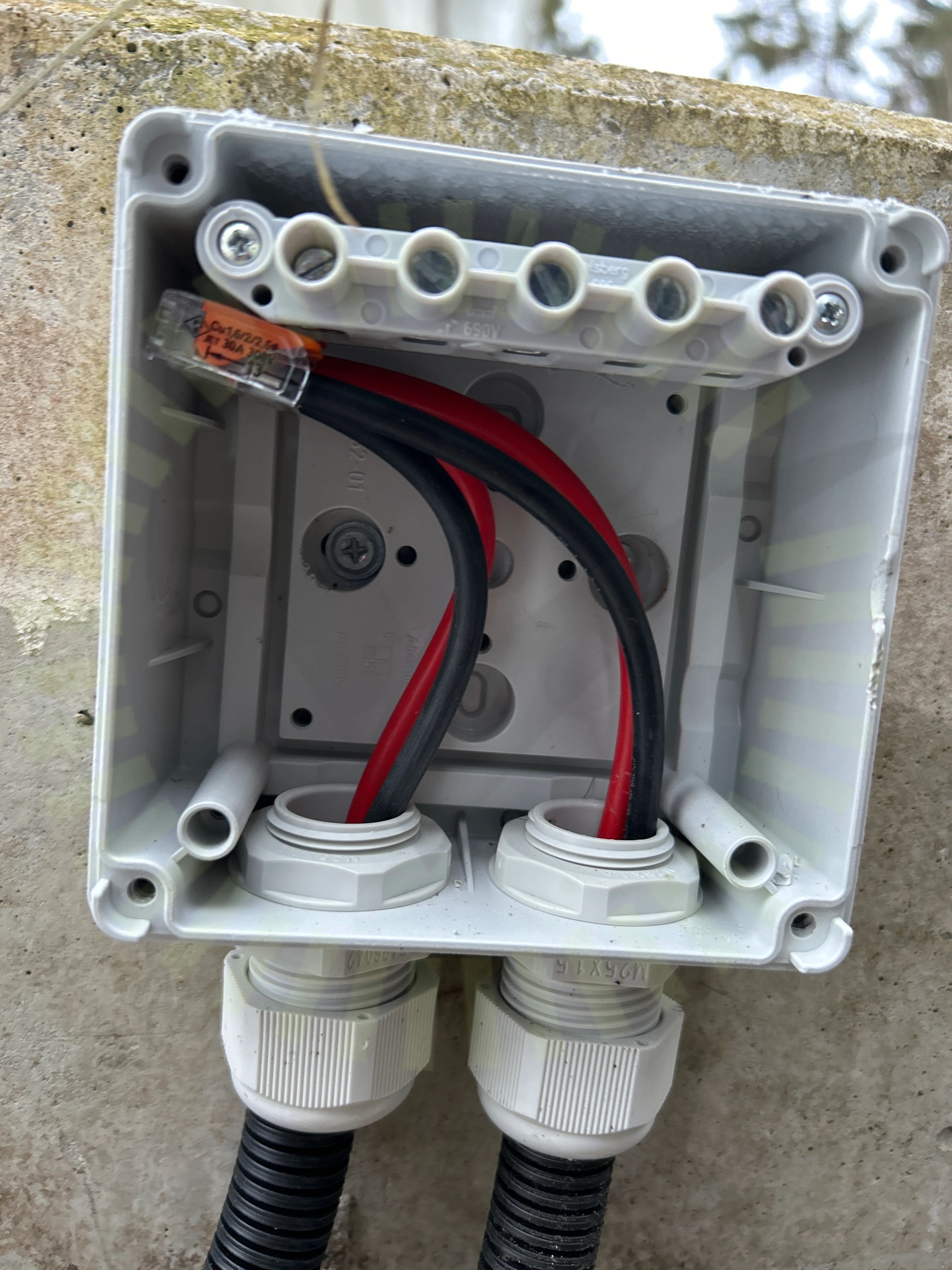

7.5 A-Box
Inte godkänd
Flera kablar går igenom förskruvning avsedd för en kabel. Kopplingsdosa håller inte tätt. Tydlig isbildning inuti dosan.
7.6 Bakomliggande material
Inte godkänd
Bakomliggande material uppfyller inte tillverkarens krav.
7.7 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
7.8 Enkelisolerade ledare
Inte godkänd
Kapslingar är inte återmonterade. Samtliga enkelisolerade ledare ligger öppet. Beröringsskydd saknas helt.
7.9 Genomföringar
Inte godkänd
Genomföring inte tätad.
7.10 Identifiering
Inte godkänd
Märkning är inte utfört så det är tydligt vad som tillhör vad. Gäller både undercentral och mätarskåp.
7.11 Mekanisk påverkan
Inte godkänd
Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
7.12 Skadat kablage
Inte godkänd
Mantel på kablage skadat.
Godkända kontrollpunkter
25/37
