Besiktningsrapport

9.4

Installation av

Sesol

Datum

22 februari 2023

Ort

JÖNKÖPING, Jönköpings län

Klämmornas placering

Infästningar CC mått

Skenskarvar

97% godkända

3% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Batteri (14)Tak 1, Longi: LR5-54HPB (16)Tak 1, Weland Stål: Råspont (21)Varselmärkning (4)Växelriktare (30)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/16

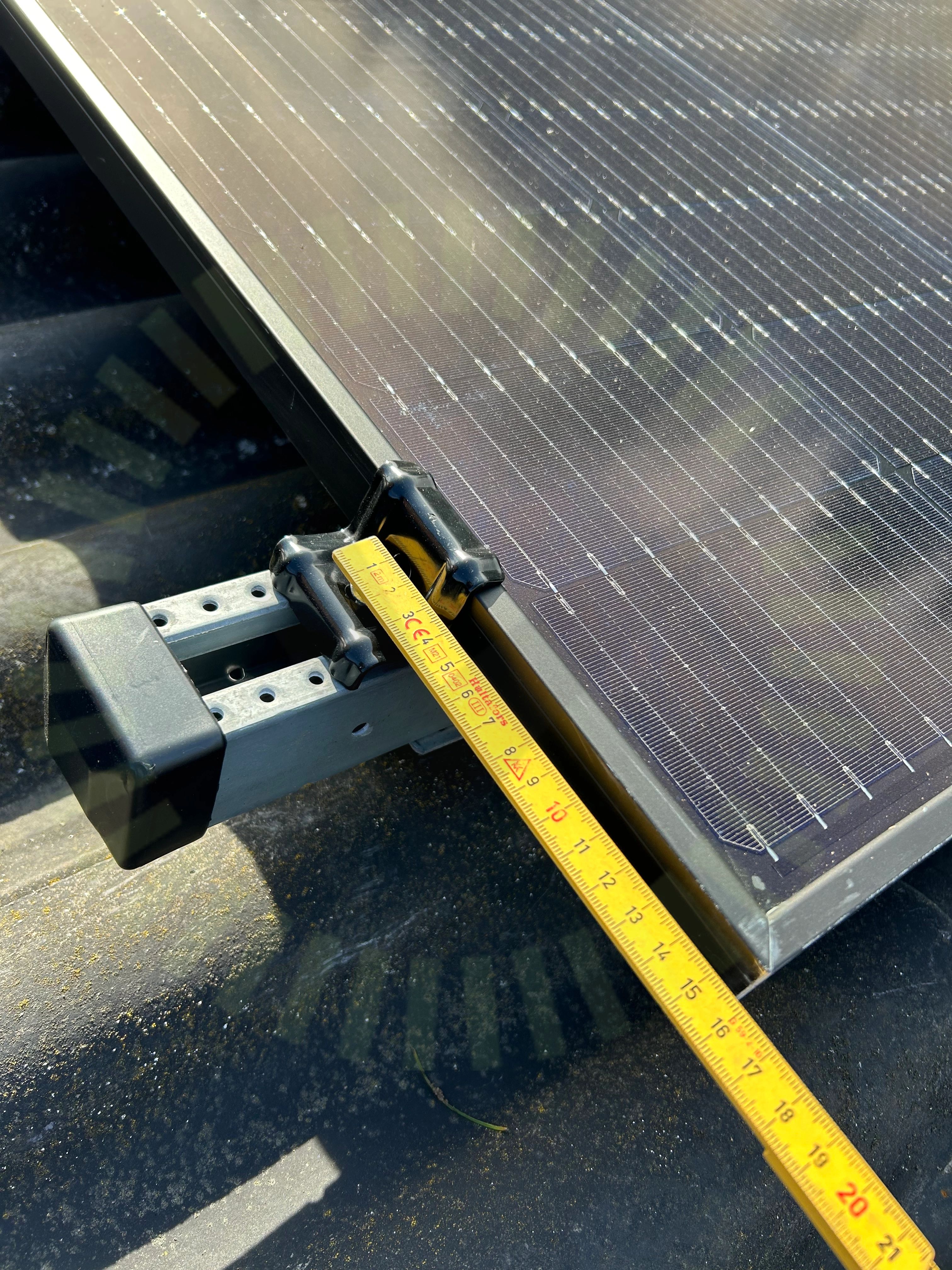

3.1 Klämmornas placering

Inte godkänd

Enligt tillverkarens anvisningar skall klämman sitta minst 250mm in på ramen vid aktuell snözon (2,5).

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

Godkända kontrollpunkter

15/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Kontakter

Kopplingslåda

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

2/21

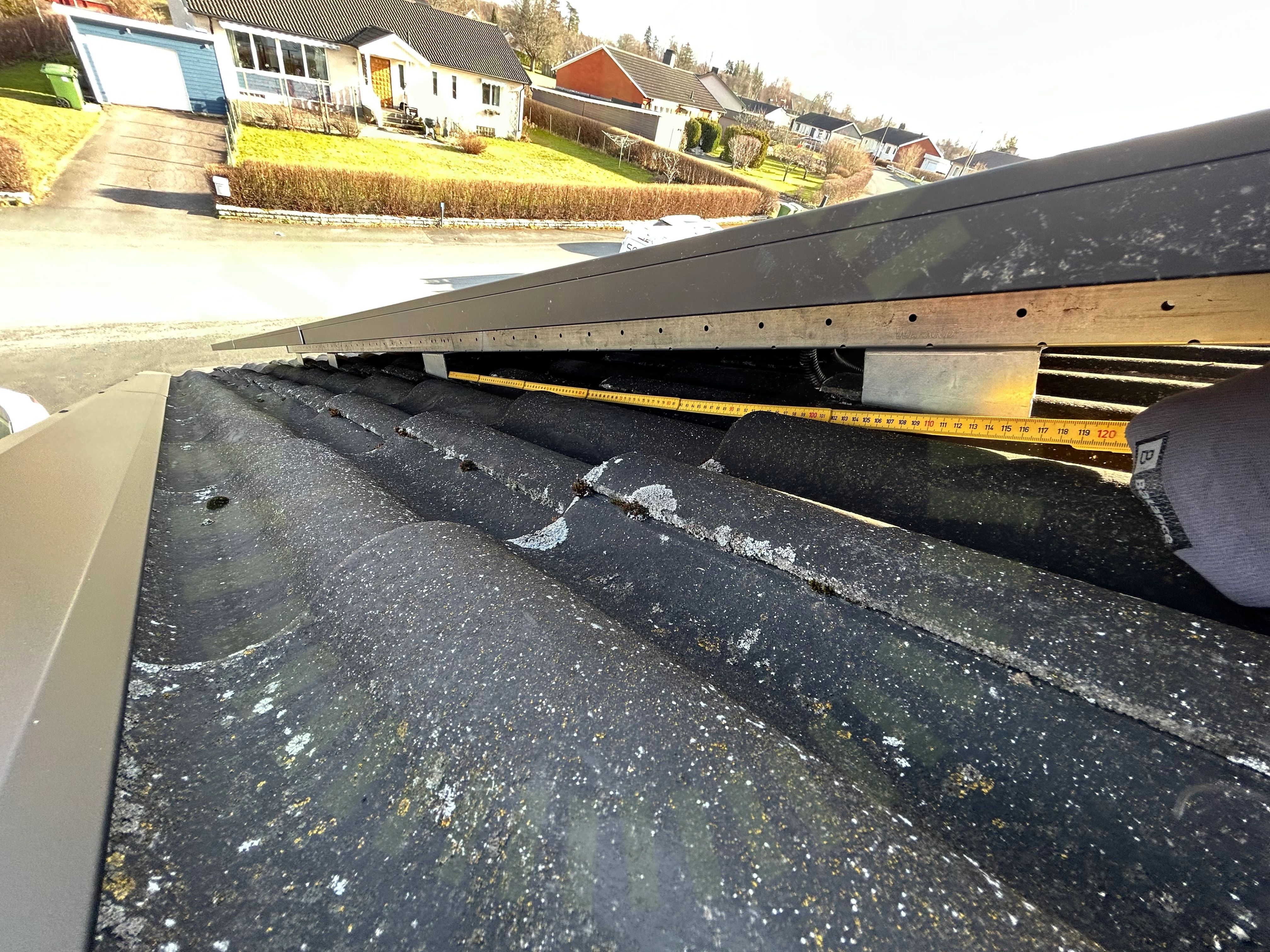

4.1 Infästningar CC mått

Inte godkänd

Saknas en infästning på varsin kant av panelytan på taket med flest paneler. Enligt snö- & vindlastberäkning skall det vara 5 fästen, det sitter alltså bara 4. Högsta CC-mått uppmätt: ca 105cm

MA5102 Sid 1 (1) | Version 3 - 221101

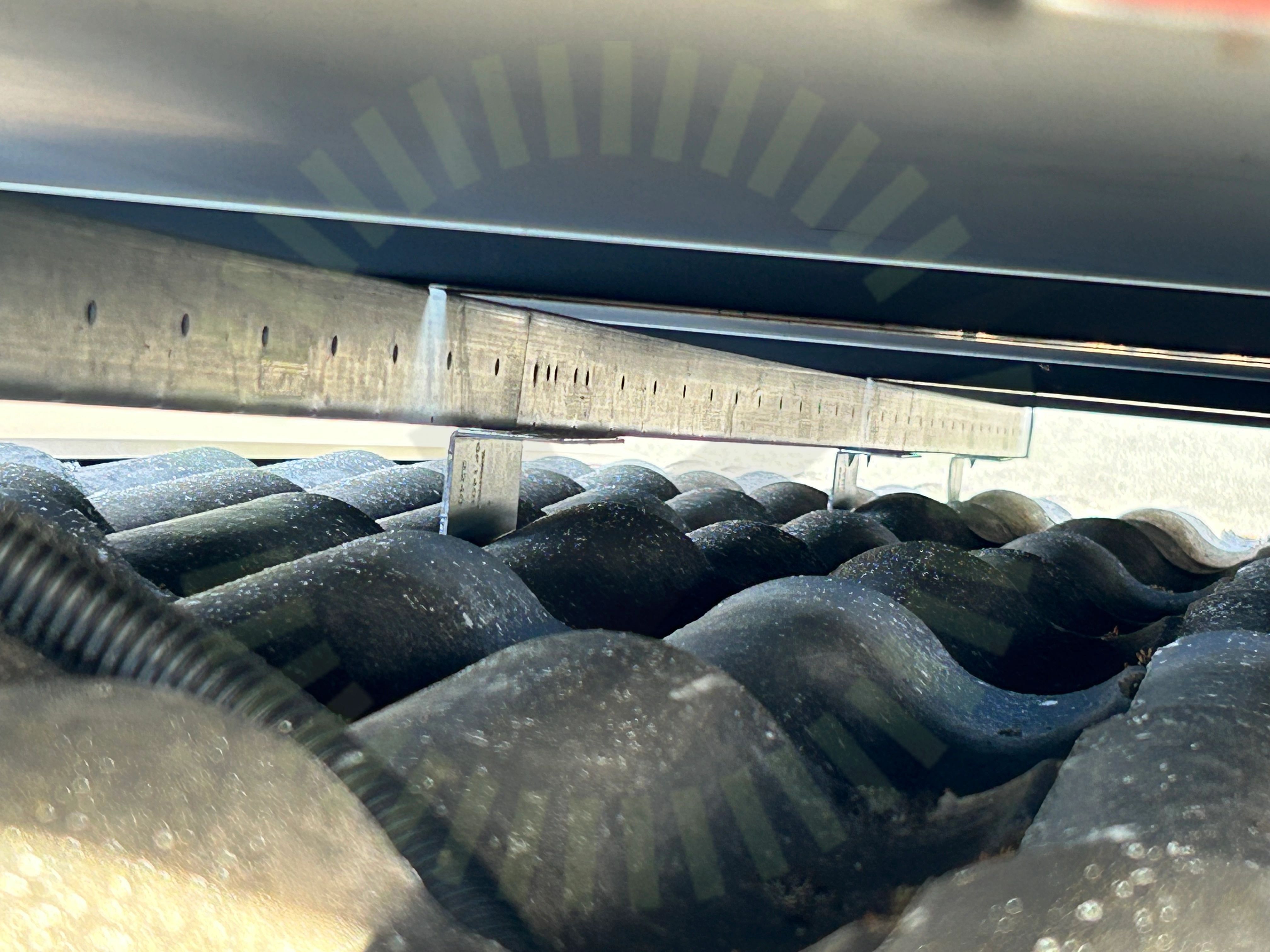

4.2 Skenskarvar

Inte godkänd

På en skena längst ut på kanten på taket med flest paneler saknas skruvar i skarv. Skall vara minst 2 på varje sida av taket enligt tillverkarens anvisningar.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/21

Avstånd panna

Främmande material

Infästning Råspont

Kabeluppfästning

Mittklämma rätt förläggning

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas infästning

Skenornas överhäng

Skydd

Snö- och Vindlastberäkning

Takgenomföring

Väderbeständigt material

Ändklämmor rätt förläggning

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

30/30

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordfelsbrytare

Jordning av chassi

Kontakter

Märkning

Mätprotokoll DC

Placering

Strängschema

Säkringsdimension

Ventilation
