Besiktningsrapport

9.3

Installation av

Lunds Takproffs AB

Datum

26 juni 2024

Ort

Flyinge, Skåne län

Klämmornas placering

Klämmornas överlappning

Skador

+ 3

95% godkända

5% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(xxx)HG(FB)

Paneler

Hyundai: HiE-S(xxx)HG(FB)

Montagesystem

Nordmount Panntak: Bärläkt

Montagesystem

Weland Stål: Papptak

Växelriktare

GoodWe: GW5-10KN-ET

Tillbehör

Säkerhetsbrytare AC

Tillbehör

GoodWe: GM series

Installerad av Lunds Takproffs AB som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, Hyundai: HiE-S(xxx)HG(FB) (15)Tak 1, Nordmount Panntak: Bärläkt (33)Tak 2, Hyundai: HiE-S(xxx)HG(FB) (15)Tak 2, Weland Stål: Papptak (29)Varselmärkning (4)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Smartmätare

Godkända kontrollpunkter

1/4

Smartmätare matning

Ej tillgängligt vid besiktning

3/4

CT Klämmor

Kommunikationskabel

Placering av klämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Hyundai: HiE-S(xxx)HG(FB)

Anmärkningar

2/15

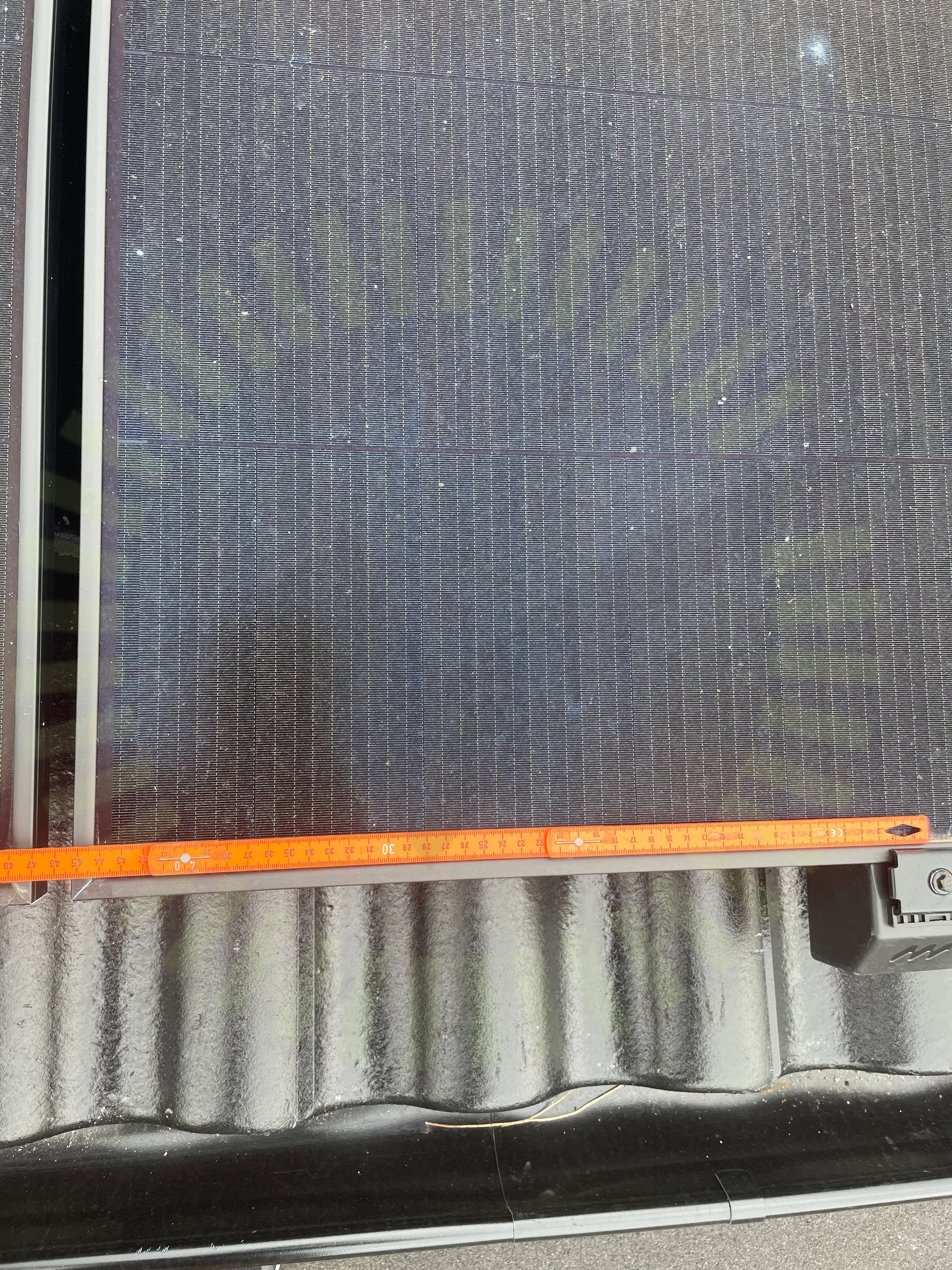

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

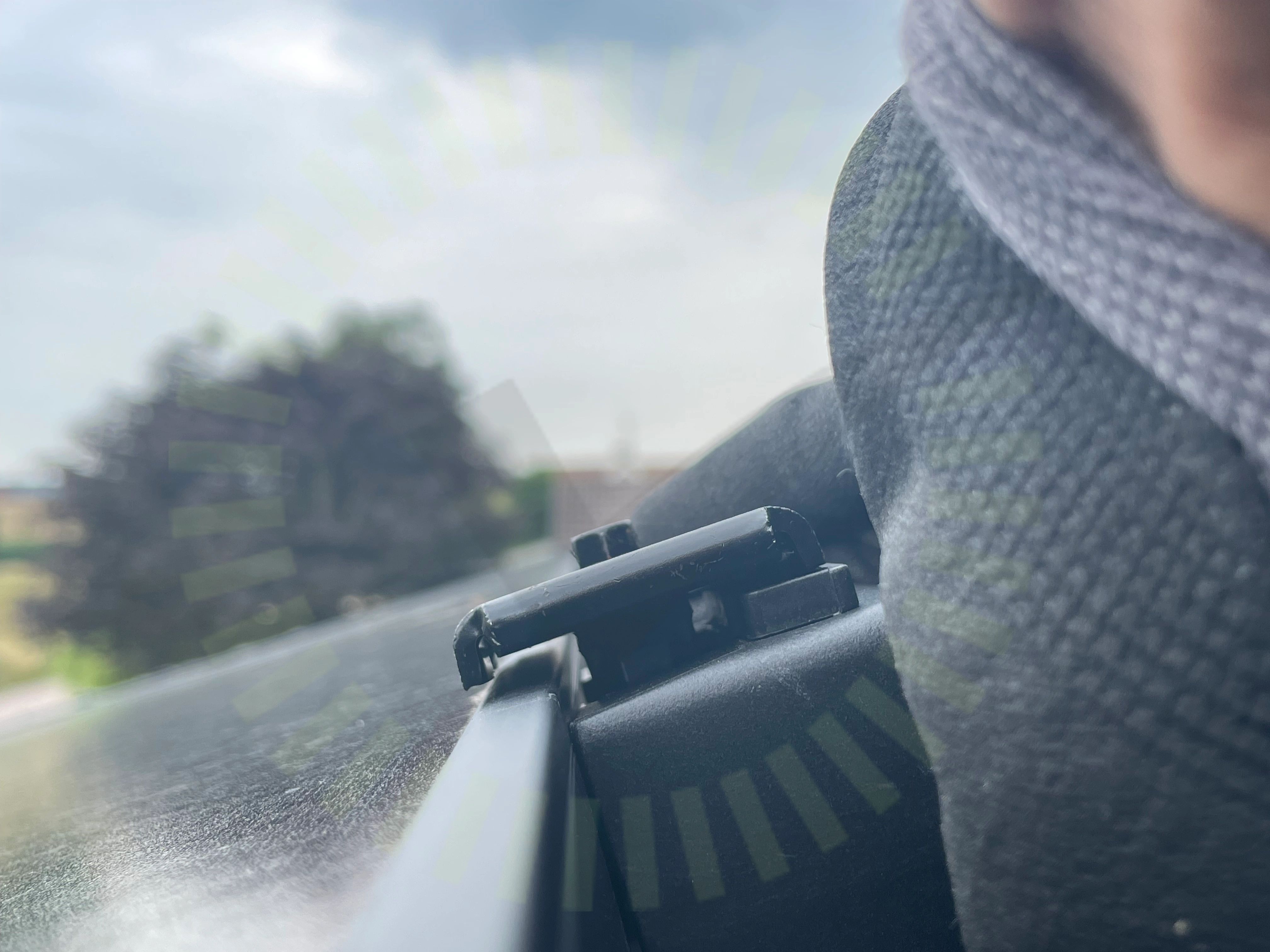

4.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Klämman överlappar på ett vis att den ligger emot glaset på solpanel.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 20

Godkända kontrollpunkter

13/15

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/27

5.1 Skador

Inte godkänd

Någon deformering på montagesystemet där skenan går att vrida för hand.

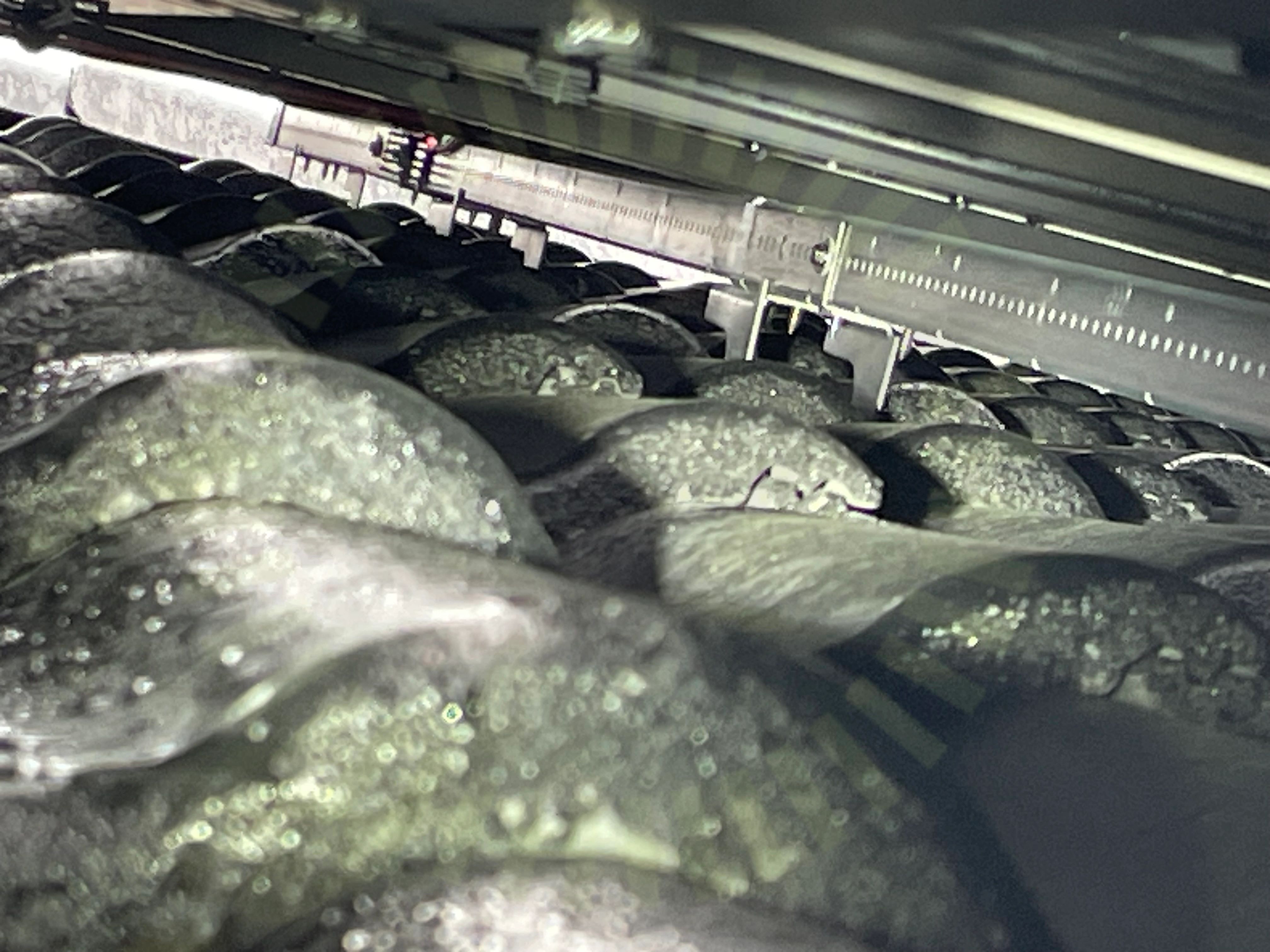

5.2 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv vid flertalet ställen.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

Godkända kontrollpunkter

24/27

Använd skruv

Blandning av infästningar

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Potentialutjämningsledare

Shims

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Stående skenor

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Tak 2, Hyundai: HiE-S(xxx)HG(FB)

Godkända kontrollpunkter

15/15

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 2, Weland Stål: Papptak

Anmärkningar

1/21

7.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad vid fåtal ställen.

MA5103 Sid 1 (2) | Version 7 - 230914

Godkända kontrollpunkter

19/21

Använd tätskiktsduk

CC infästningar

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Svetsning av papp

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/21

Infästning i råspont

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/37

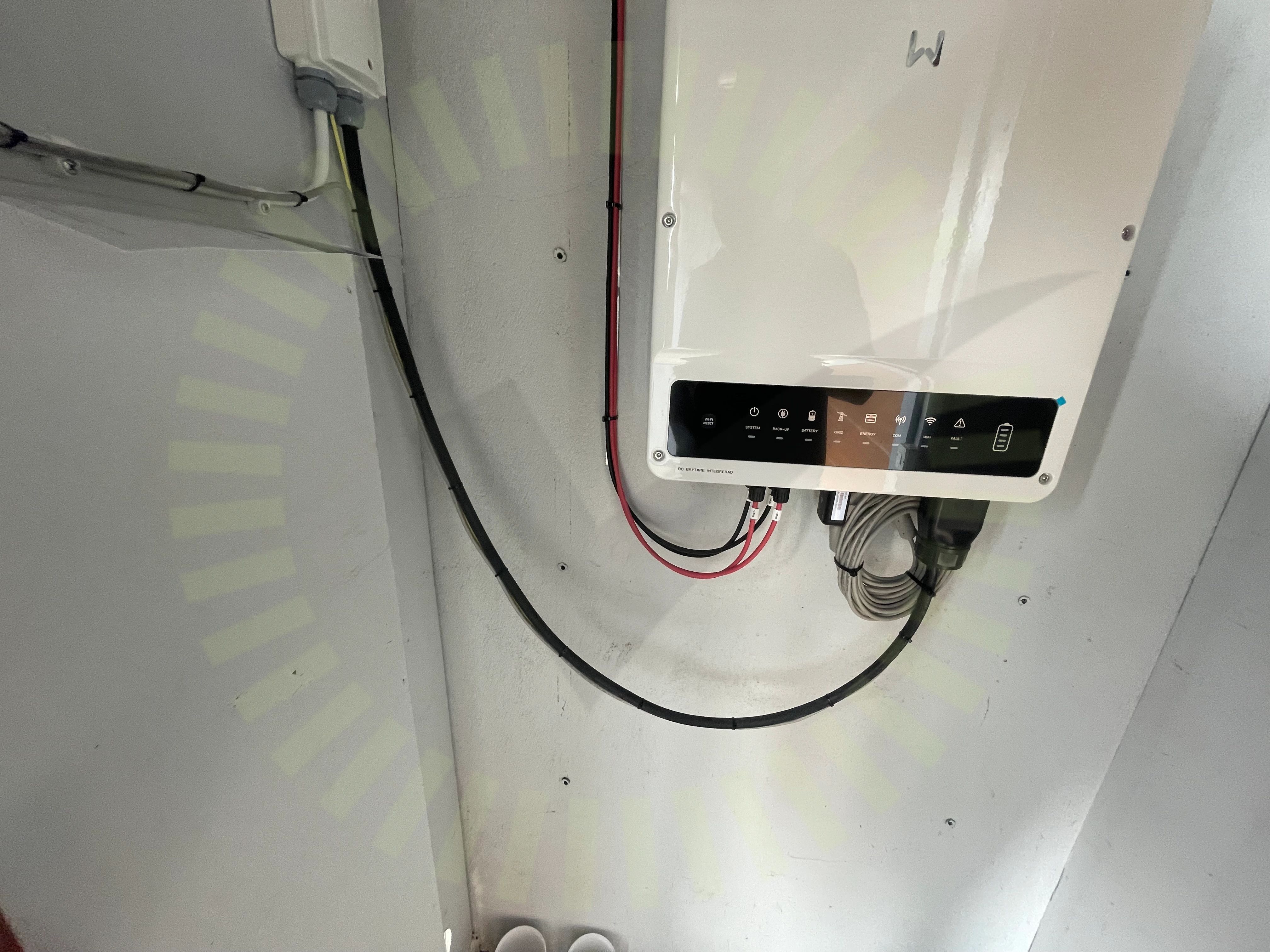

9.1 AC Kablage förläggning

Rekommendation

AC kablage saknar lämplig uppfästning för att minimera risk att person eller redskap ska fastna i kablaget. Rekommendation då det ej är krav på fästa gummikabel.

SS 436 40 00 (522.8.4)

9.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

35/37

AC kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
