Besiktningsrapport

8.4

Installation av
Söderens
Datum
17 augusti 2023
Ort
Gunnilse, Västra Götalands län

Panelkablagets böjradie

Panelkablagets böjradie

Kontaktdon

Kontaktdon

Klämmornas placering

Klämmornas placering

+ 6

+ 6
83% godkända
17% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9.28

Montagesystem

Van Der Valk: Strongline Heavy Duty roof hook

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Tak 1, Trina: TSM-NEG9.28

Anmärkningar
4/14

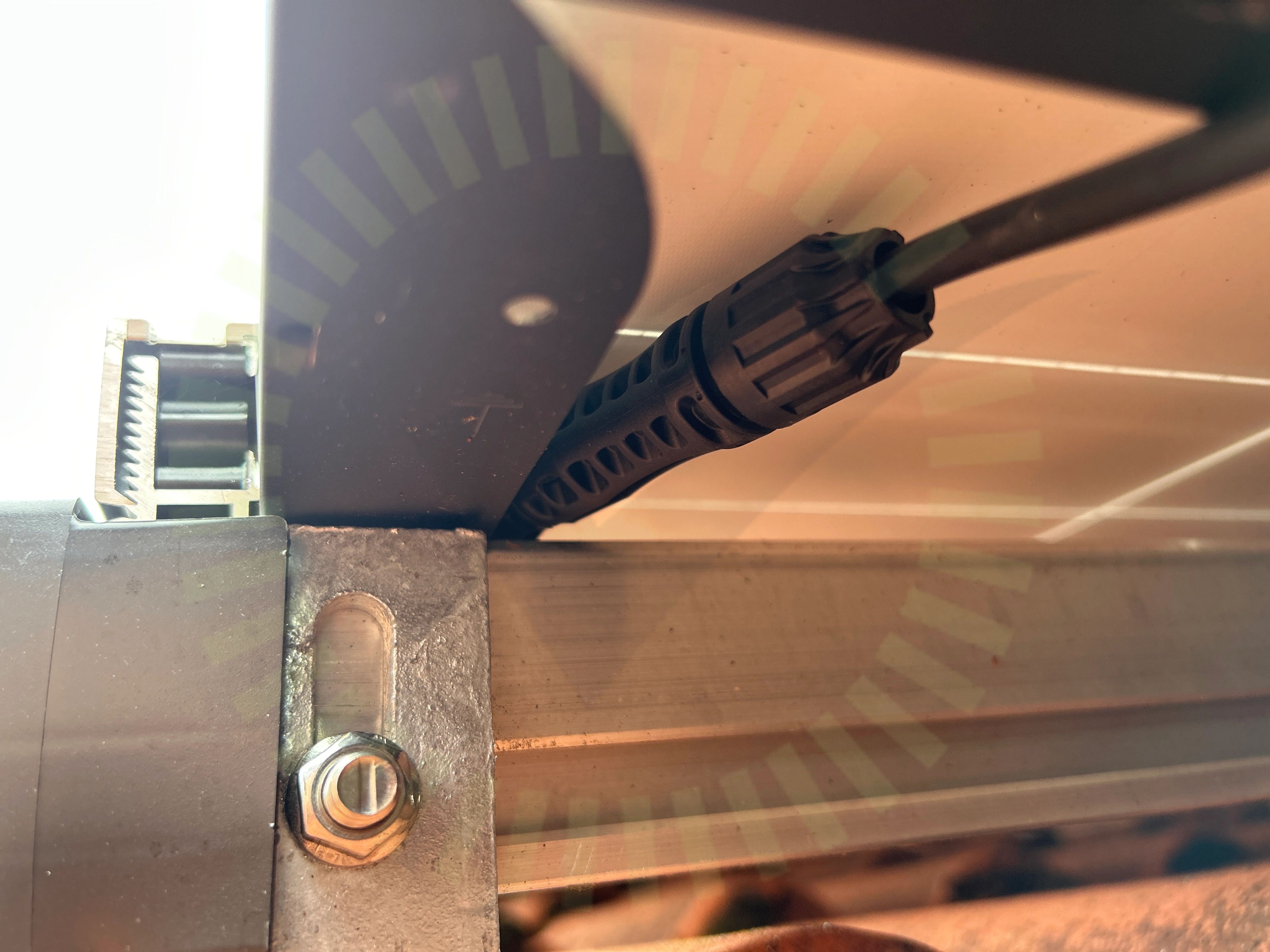

Föremål mot bakstycke
2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Klämmornas placering
2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-20.

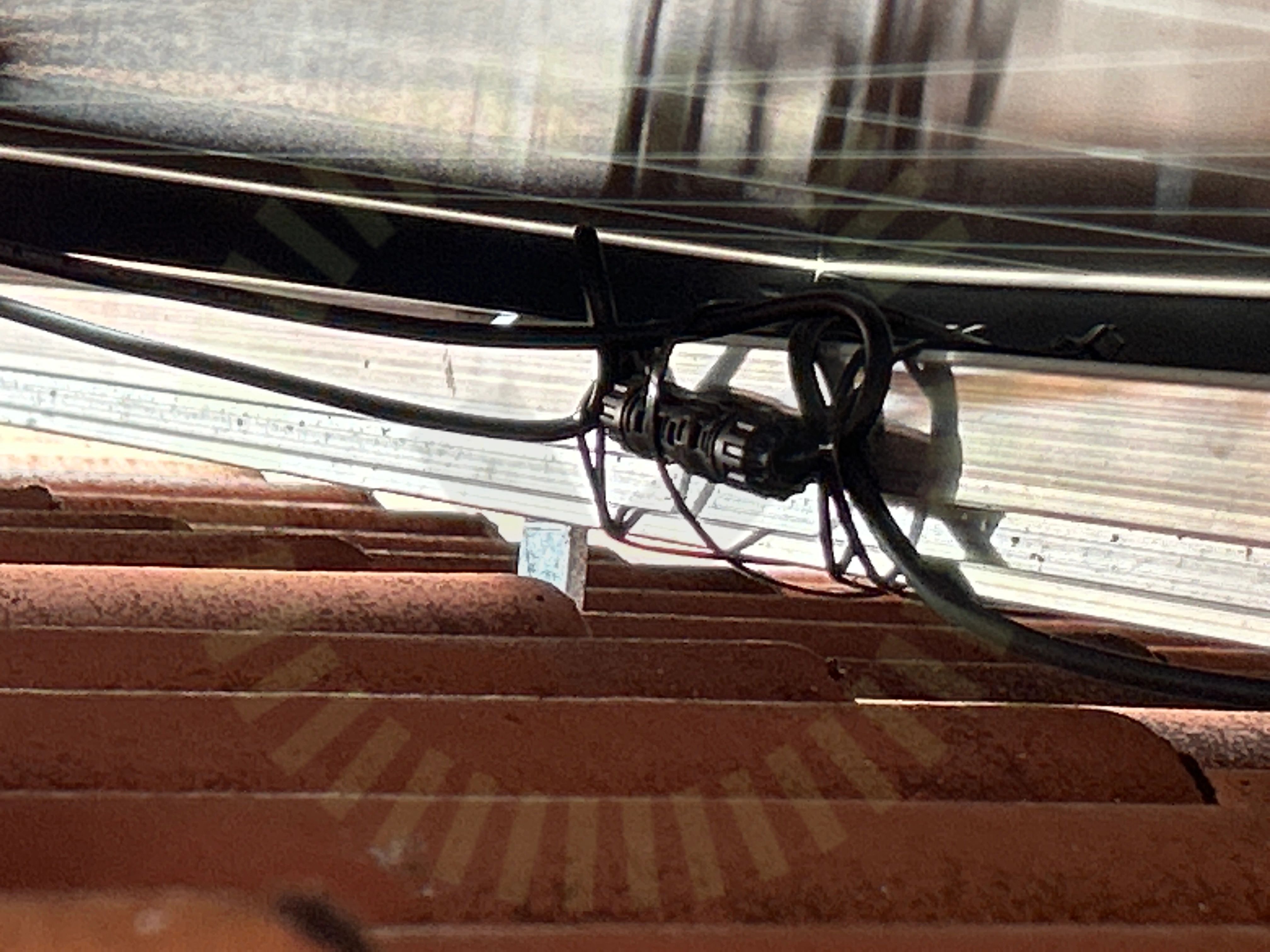

Kontaktdon
2.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

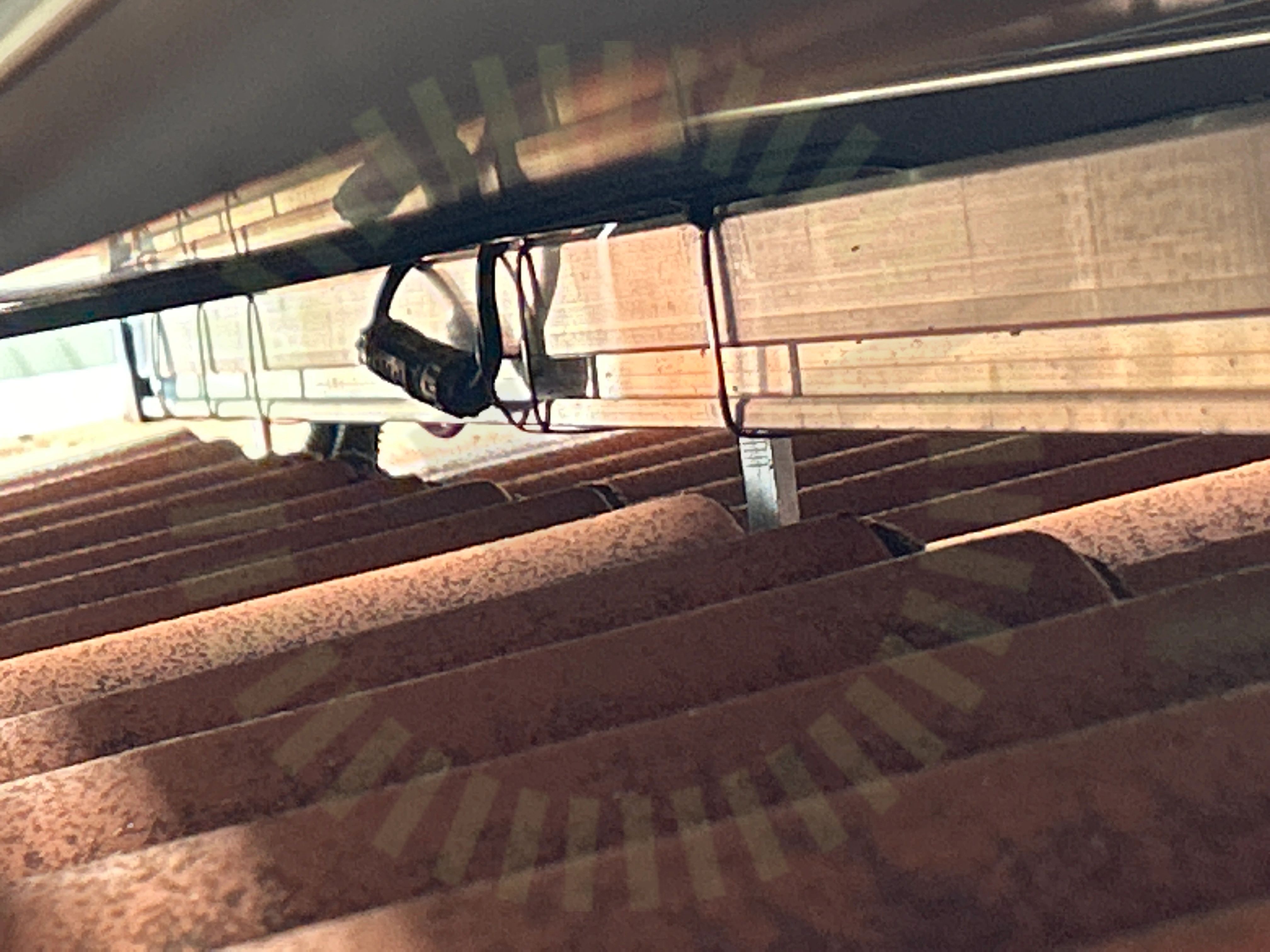

Panelkablagets böjradie
2.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter
9/14
Dräneringshål
Förbindelse av kontakter
Klämmornas överlappning
Kopplingslåda
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar
5/24
Råspontsinfästning
3.1 Råspontsinfästning

Inte godkänd

Råspåntsinfästning är felaktigt utförd. Fel antal skruvar är använda.

Datablad Strongline Heavy Duty Takkrok, Sida 2
Takgenomföring
3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.3 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning felaktig. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar
3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning felaktig. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Godkända kontrollpunkter
19/24
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämma över skarv
Mittklämmor
Panelramens höjd
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Takets lutning
Takstolsinfästning
Underliggande takpanna
Väderbeständigt material
Ändklämmor

Varselmärkning

Anmärkningar
1/5
Varning för likspänning
4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
3/32

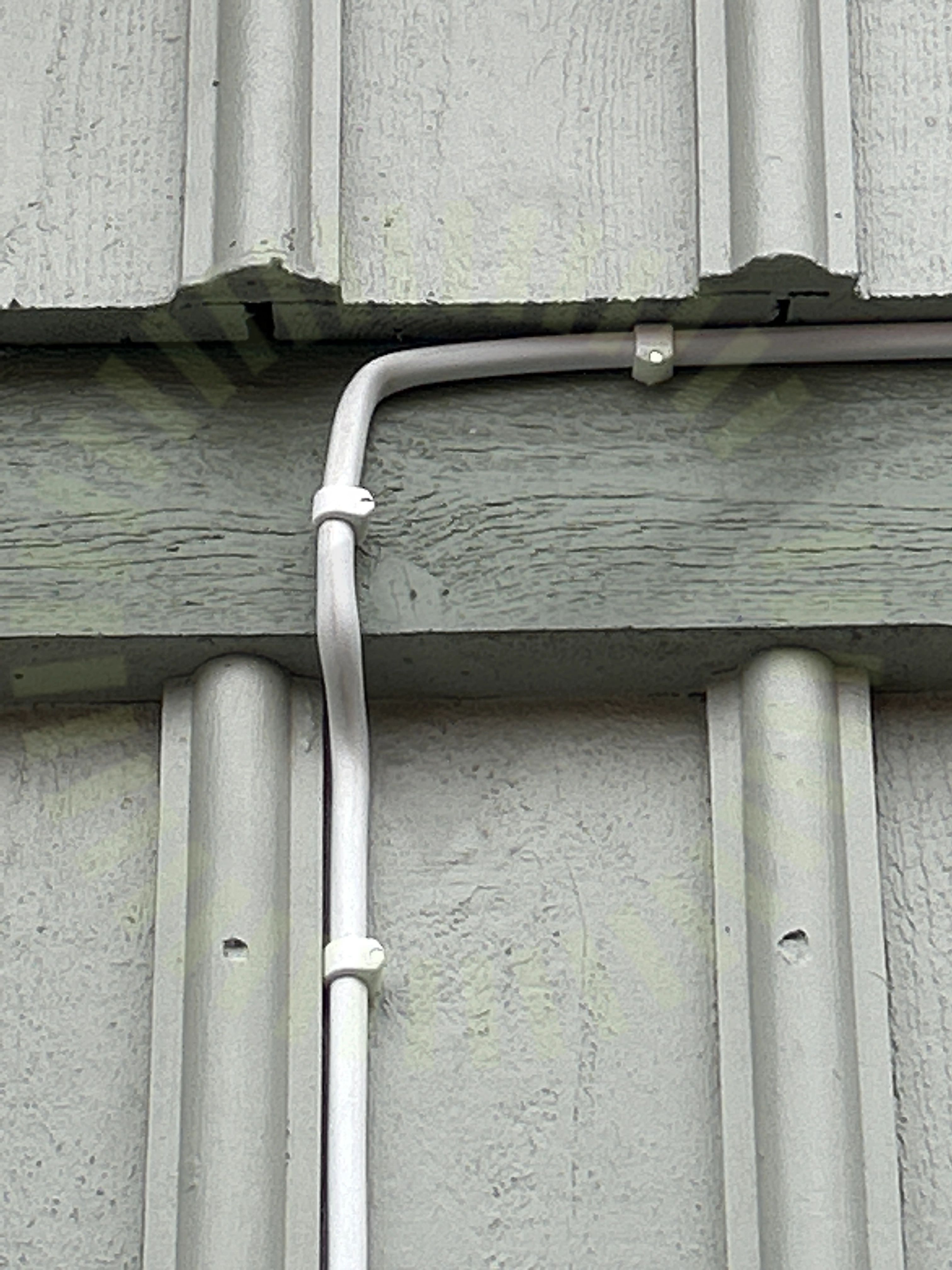

AC Böjradie
5.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

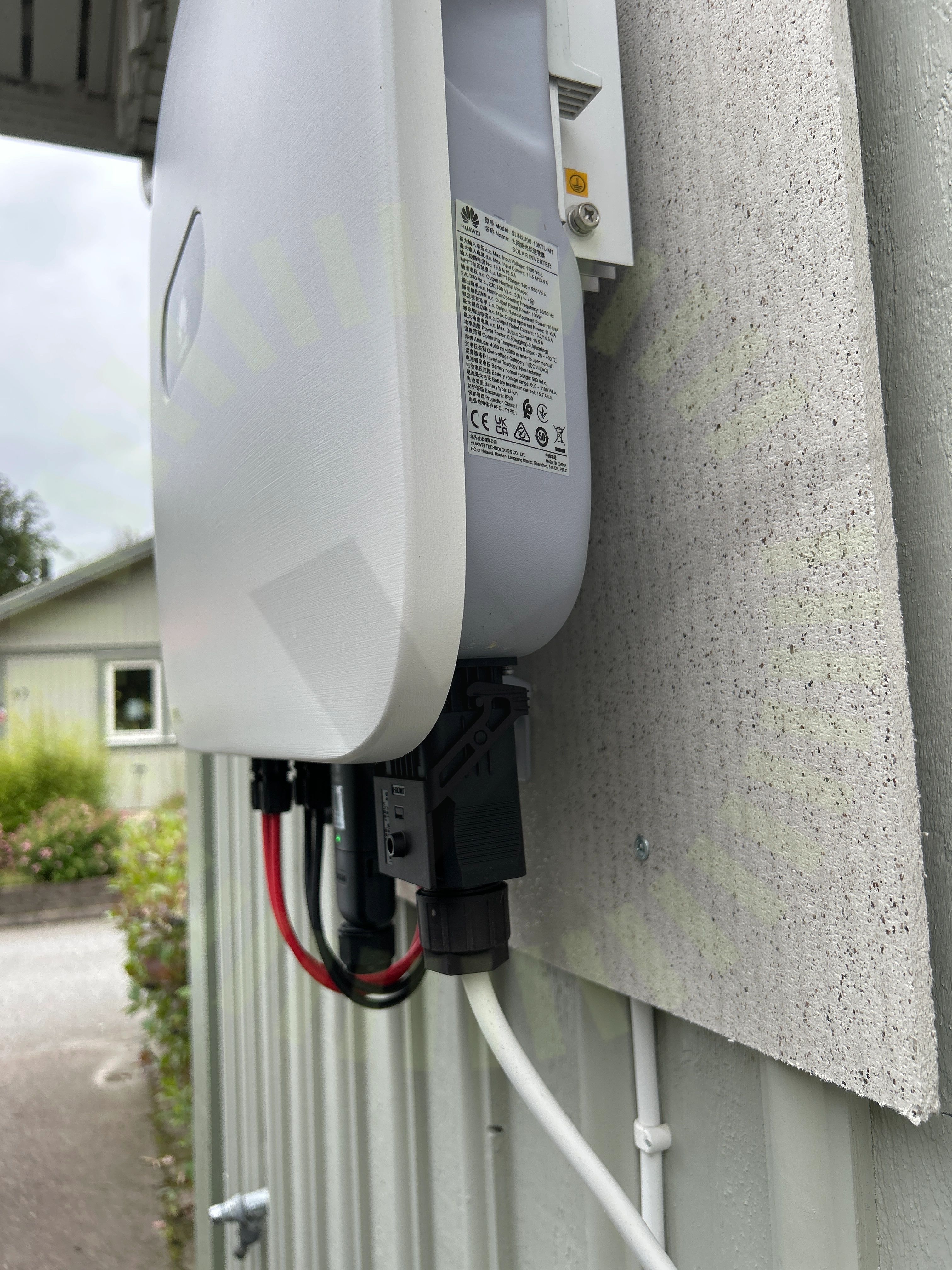

Jordning av chassi
5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

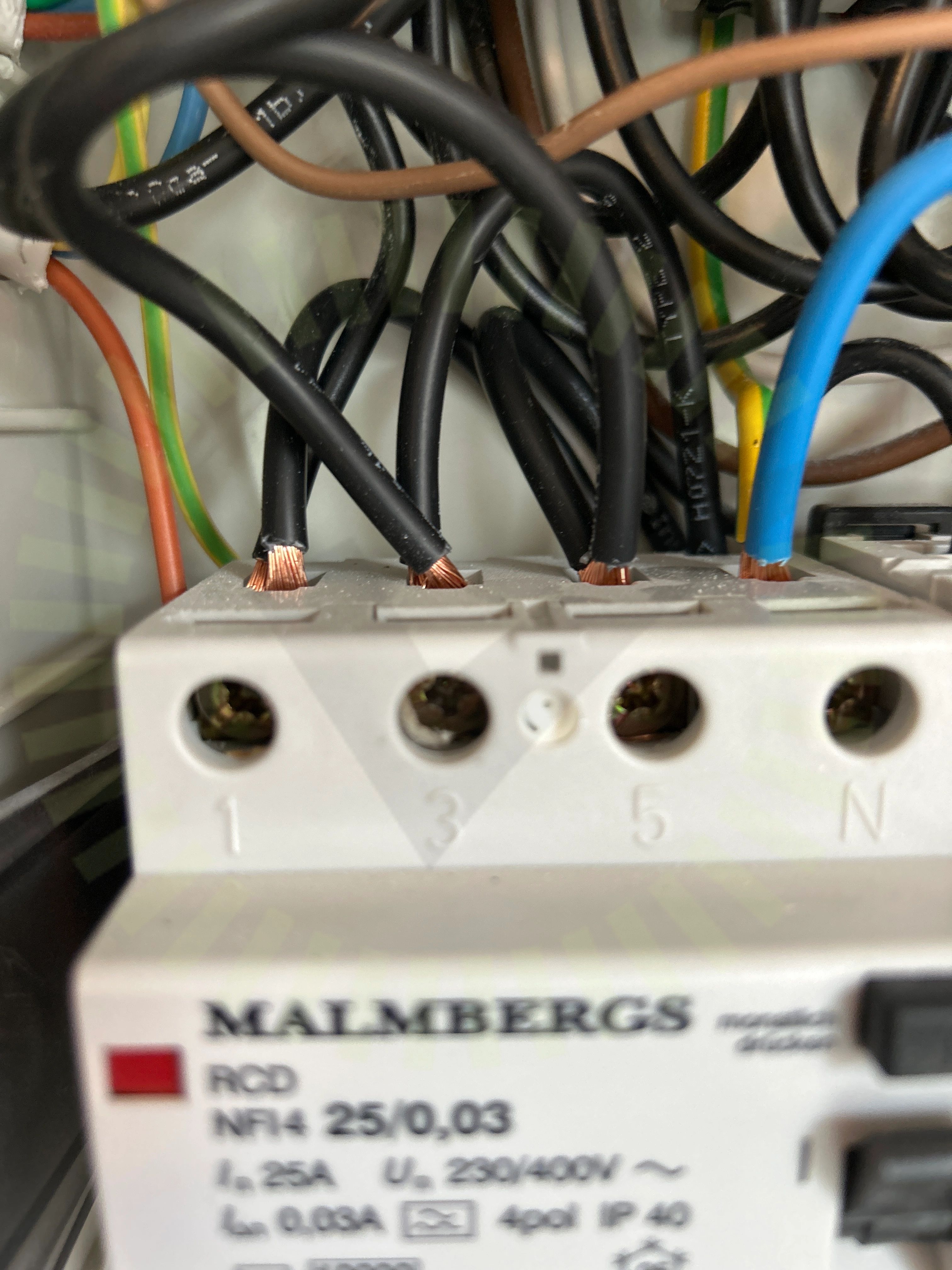

Uppskalad ledare
5.3 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter
29/32
AC anslutning växelriktare
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Ventilation
Väderbeständigt material
