Besiktningsrapport
8.0
Installation av
Soolar
Datum
16 augusti 2024
Ort
Göteborg, Västra Götalands län
Säkerhetsavstånd
Fästens placering
Kopplingslåda böjradie
+ 12
80% godkända
20% ej godkända
Om installationen
Paneler
PhonoSolar: PS-(xxx)M6H-20/UH
Montagesystem
ESDEC Stående Falstak
Montagesystem
Weland Stål: Pannfäste Läkt
Växelriktare
SAJ: HS2-(5-10)K-T2
Tillbehör
Undercentral
Tillbehör
CHINT: DTSU666
Tillbehör
Säkerhetsbrytare AC
Installerad av Soolar som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3
Smartmätare
Godkända kontrollpunkter
4/4

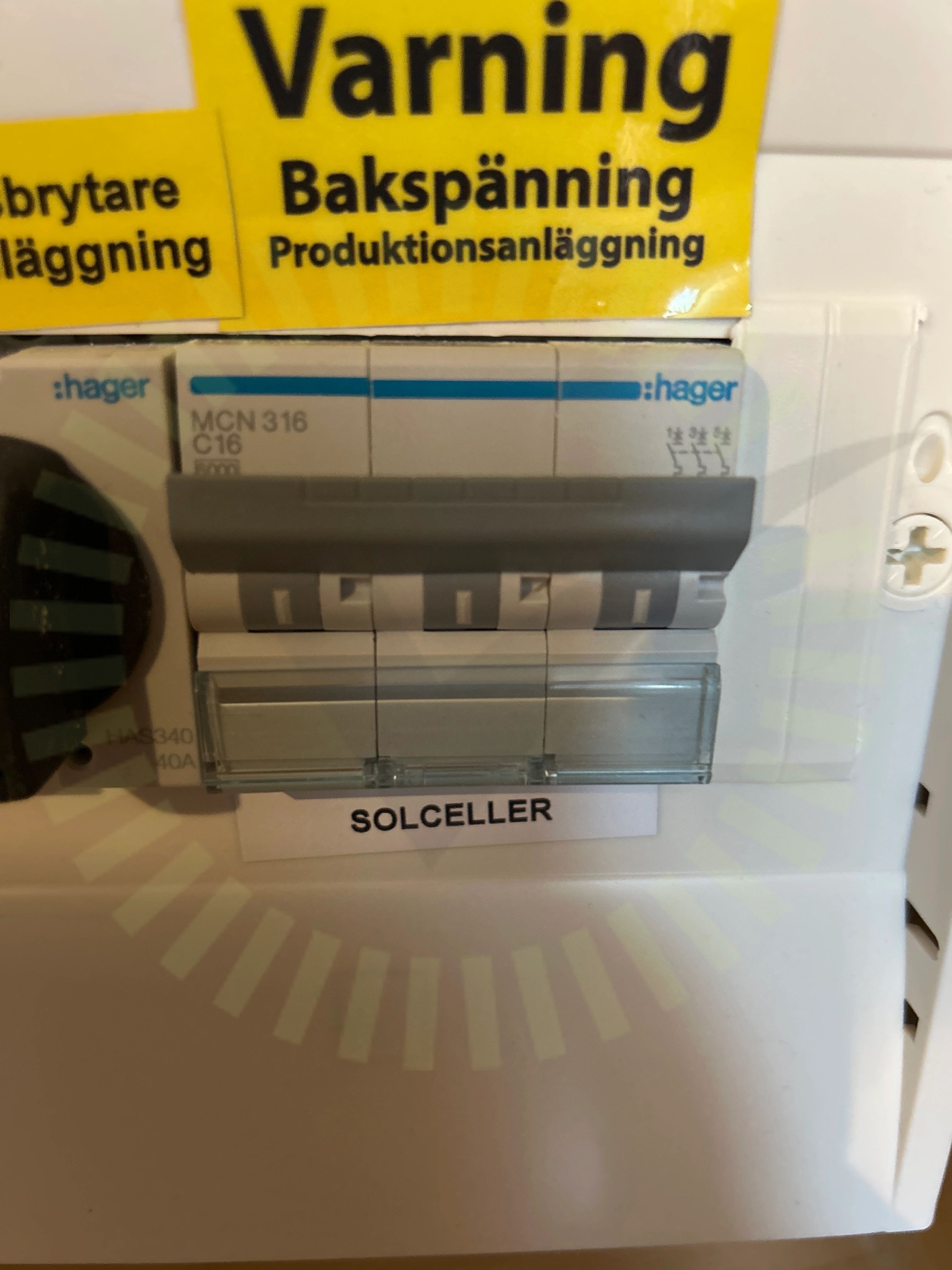

Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, ESDEC Stående Falstak
Anmärkningar
6/22
4.1 CC mått Infästning
Inte godkänd
Saknas underlag vid besiktning. Ej möjligt att kontrollera.

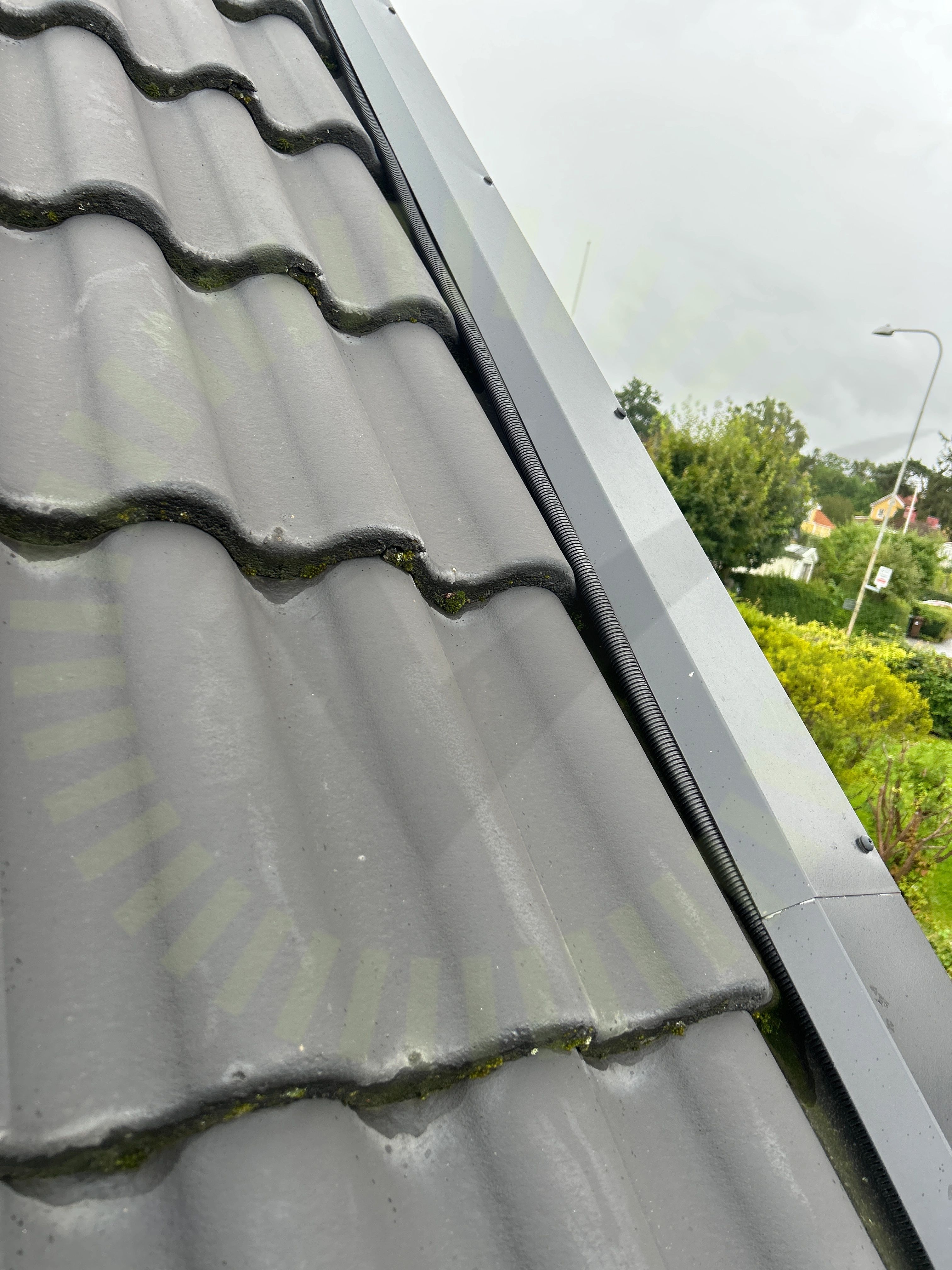

4.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

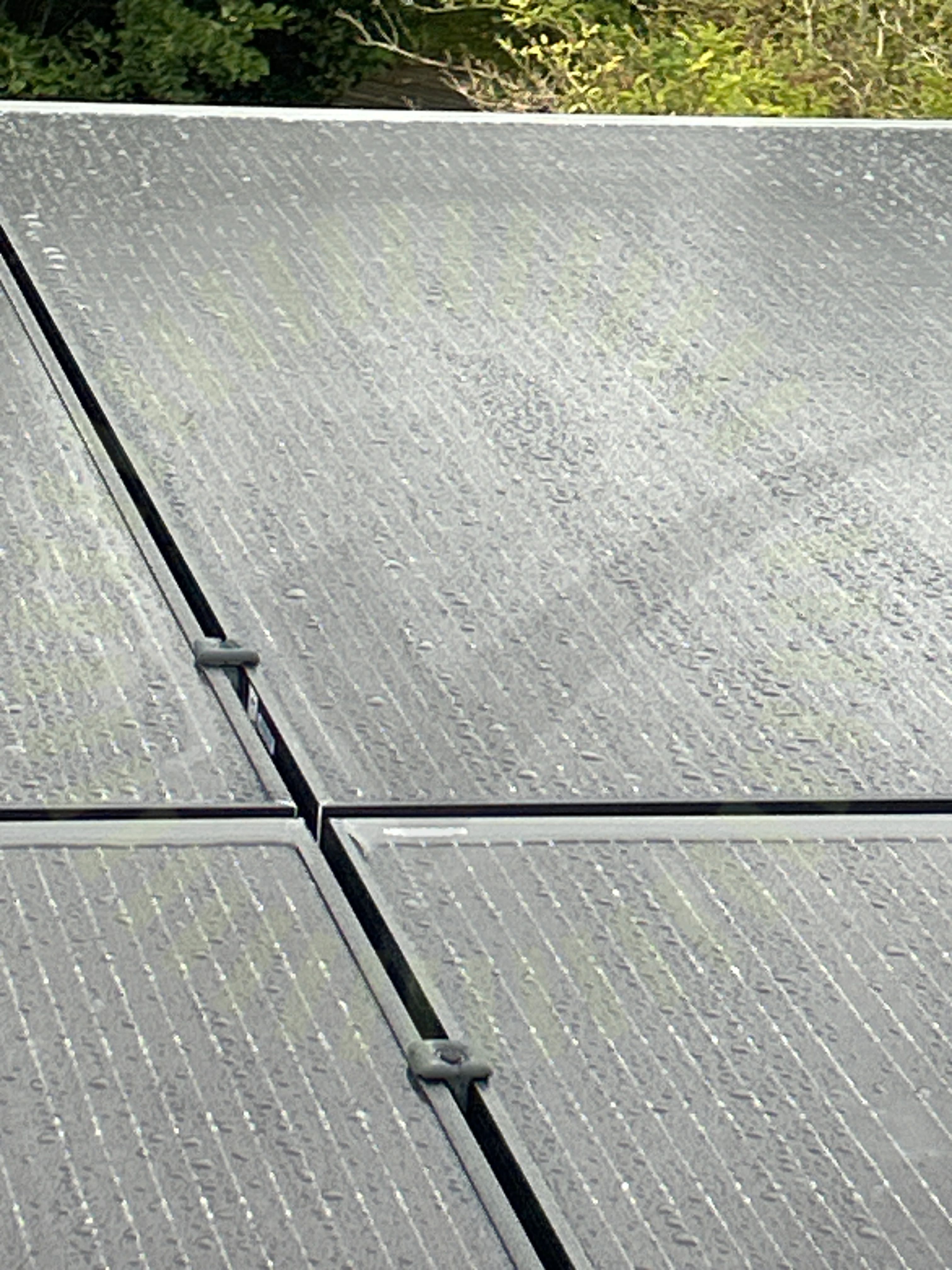

4.3 Klämmans dräneringskanal
Inte godkänd
Mittklämmans dräneringskanal ska riktas nedåt då skenorna är monterade horisontellt.
4.4 Skenornas överhäng
Inte godkänd
Saknas snö och vindlastberäkning vid besiktning, kontroll av överhäng ej möjligt.
4.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.6 Säkerhetsavstånd
Inte godkänd
Paneler är monterade för nära takets kant.
Godkända kontrollpunkter
16/22
Tak 1, PhonoSolar: PS-(xxx)M6H-20/UH
Anmärkningar
2/13

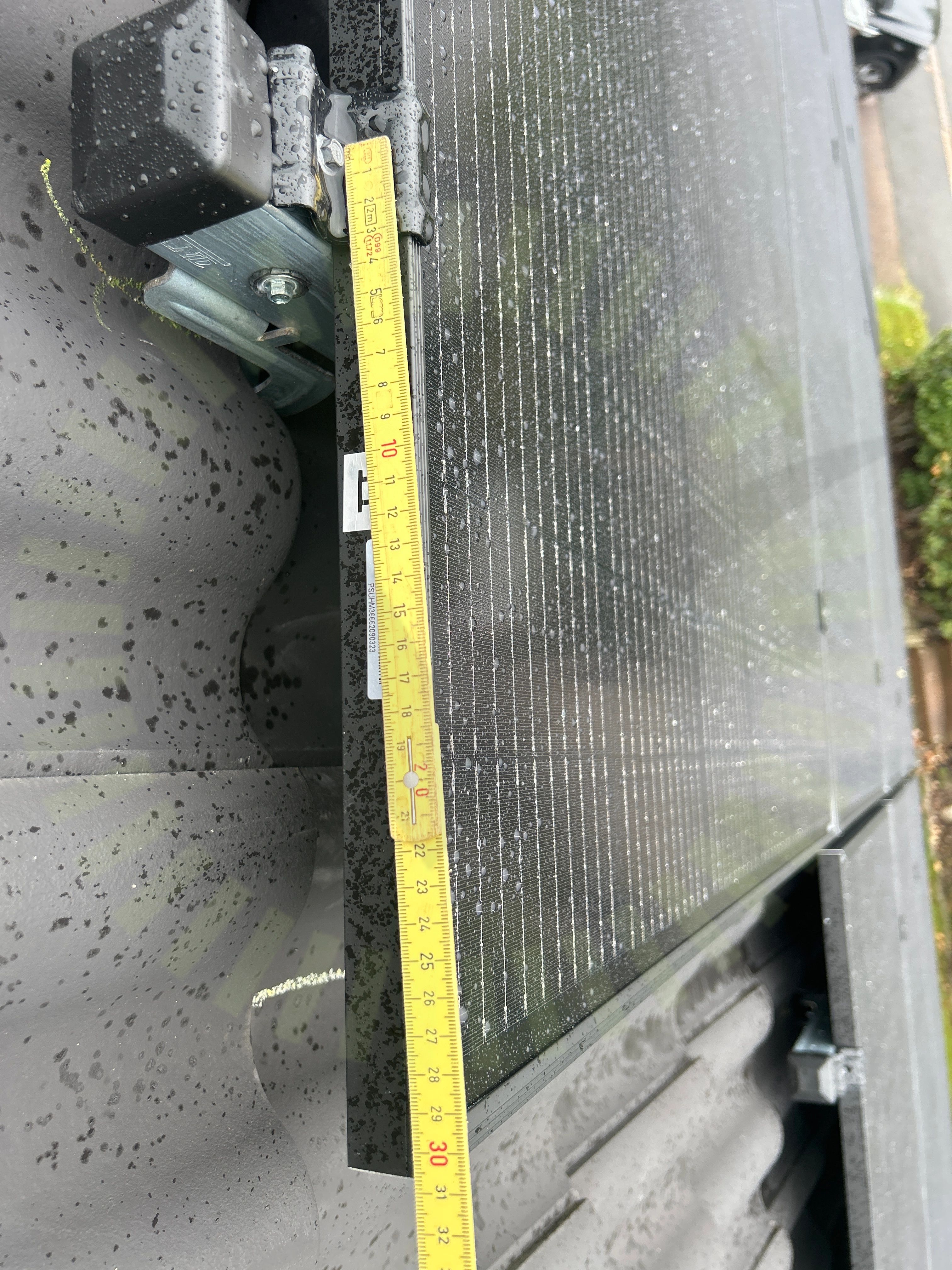

5.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

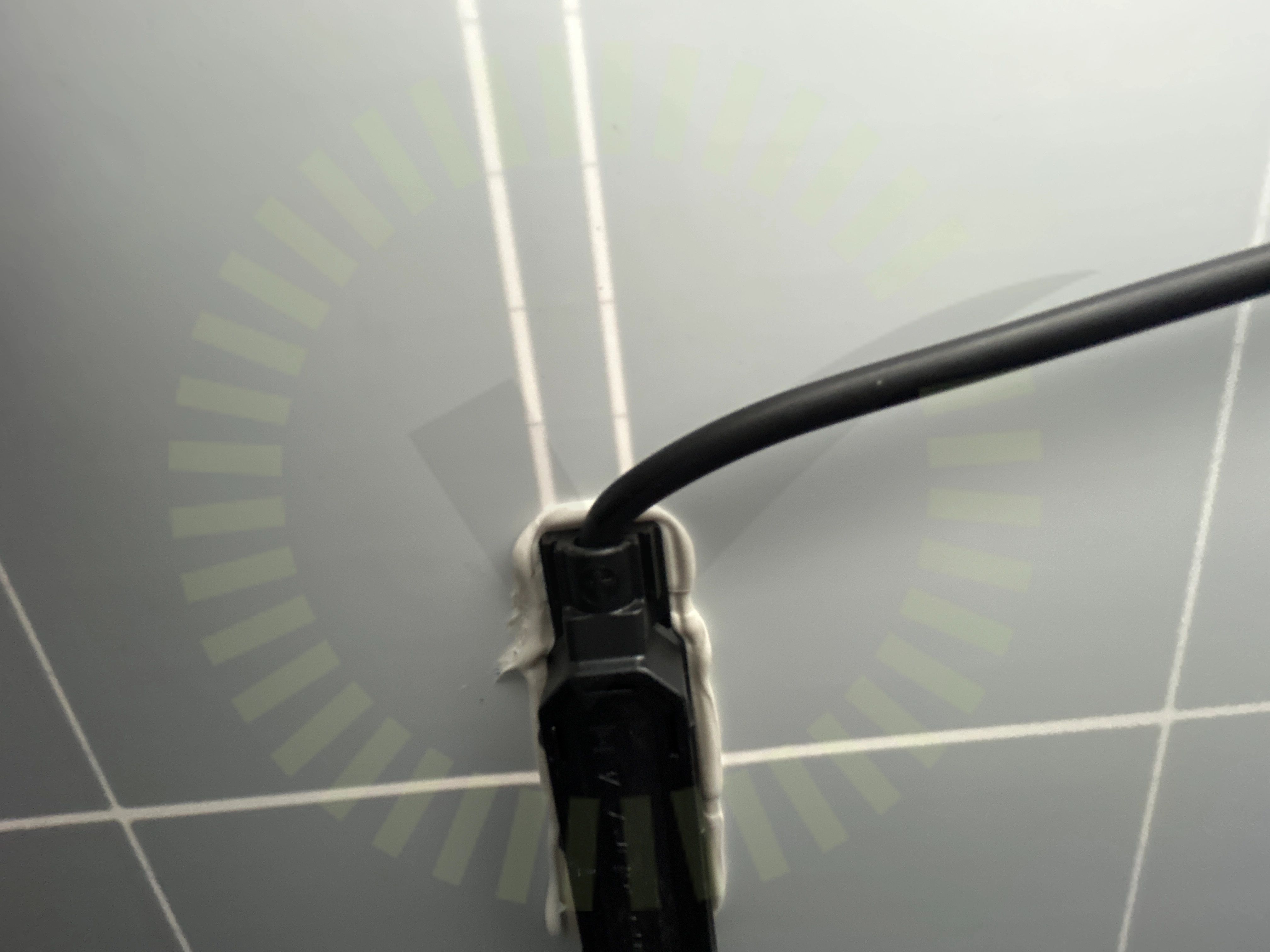

5.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
9/13
Ej tillgängligt vid besiktning
2/13
Tak 2, Weland Stål: Pannfäste Läkt
Anmärkningar
6/21

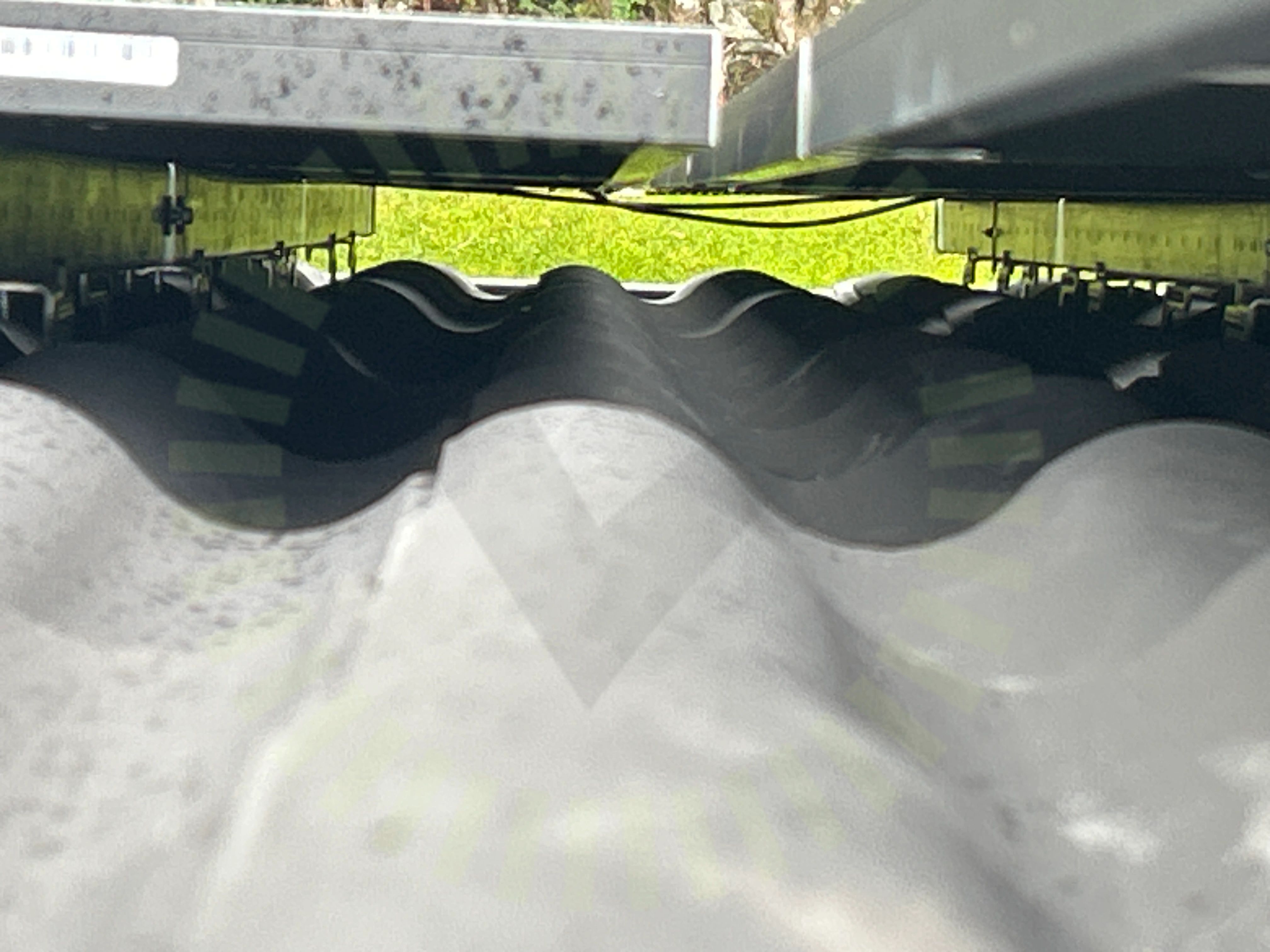

6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
6.2 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

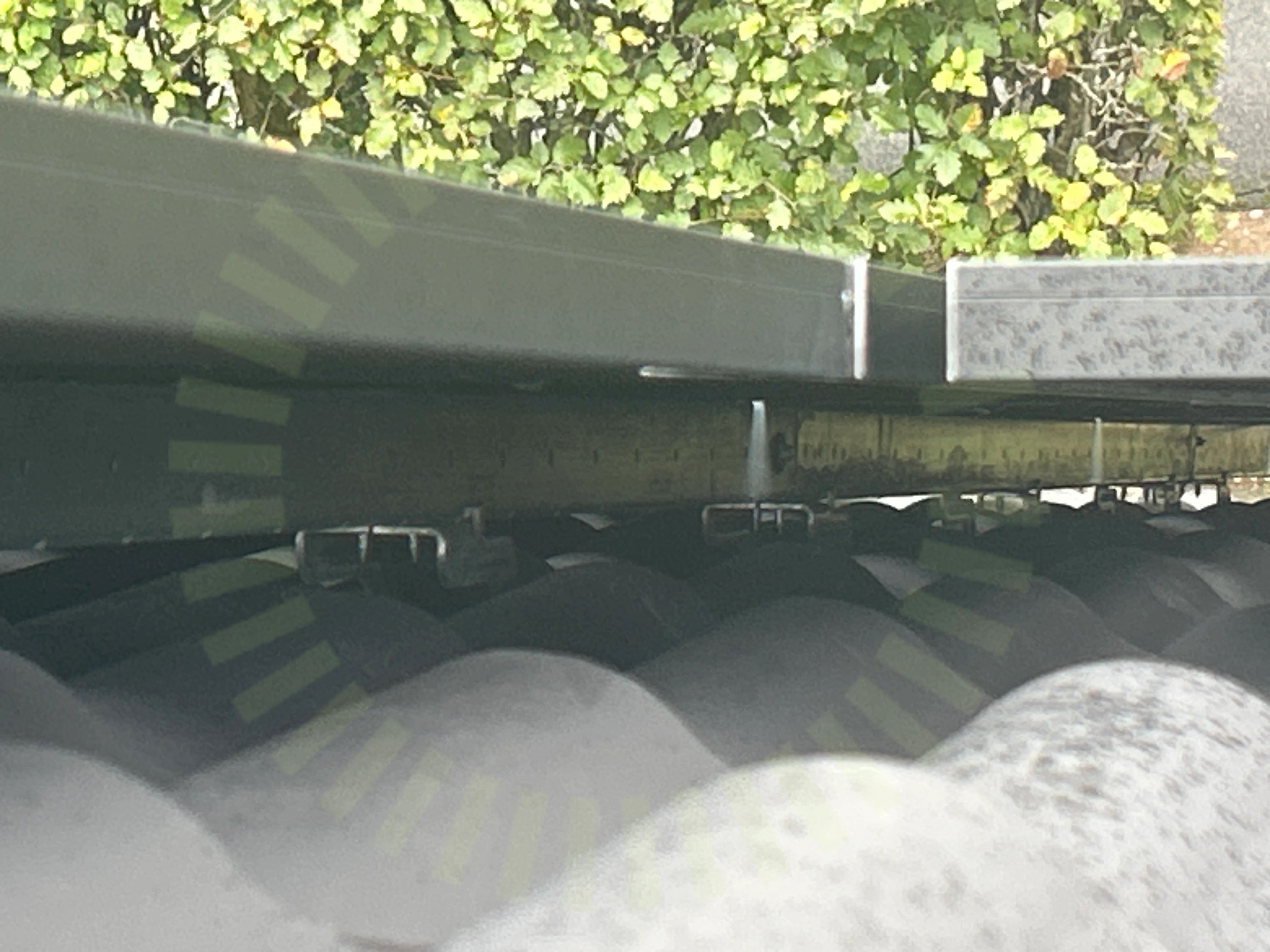

6.3 Skenskarvar
Inte godkänd
Skruvar saknas för skenskarv.
6.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
6.5 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
6.6 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten.
Godkända kontrollpunkter
14/21
Ej tillgängligt vid besiktning
1/21
Undercentral
Anmärkningar
2/6
7.1 Femledarsystem
Inte godkänd
Fasföljd är inte korrekt.
7.2 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
Godkända kontrollpunkter
4/6
Varselmärkning
Anmärkningar
1/4

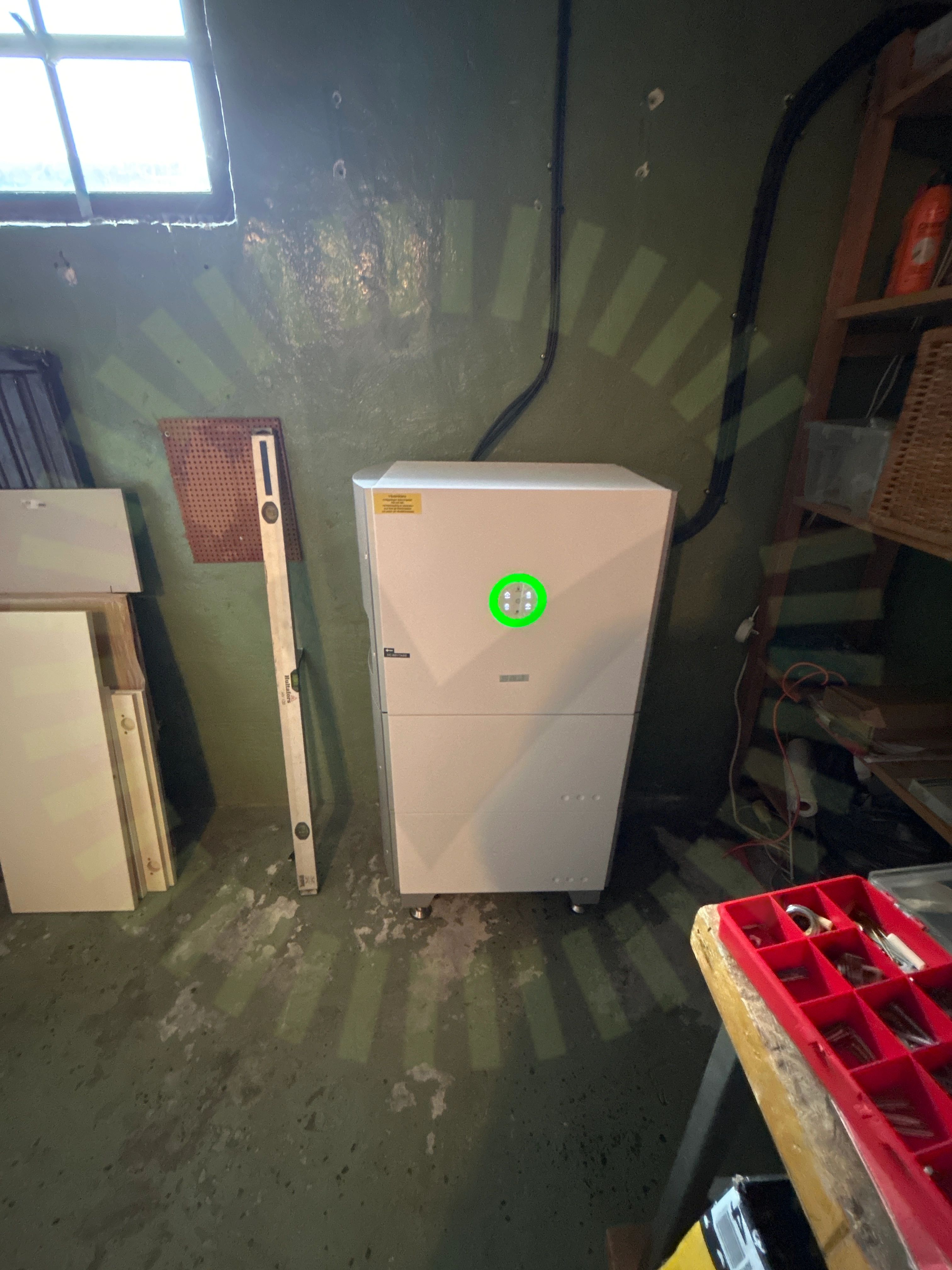

8.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
5/37

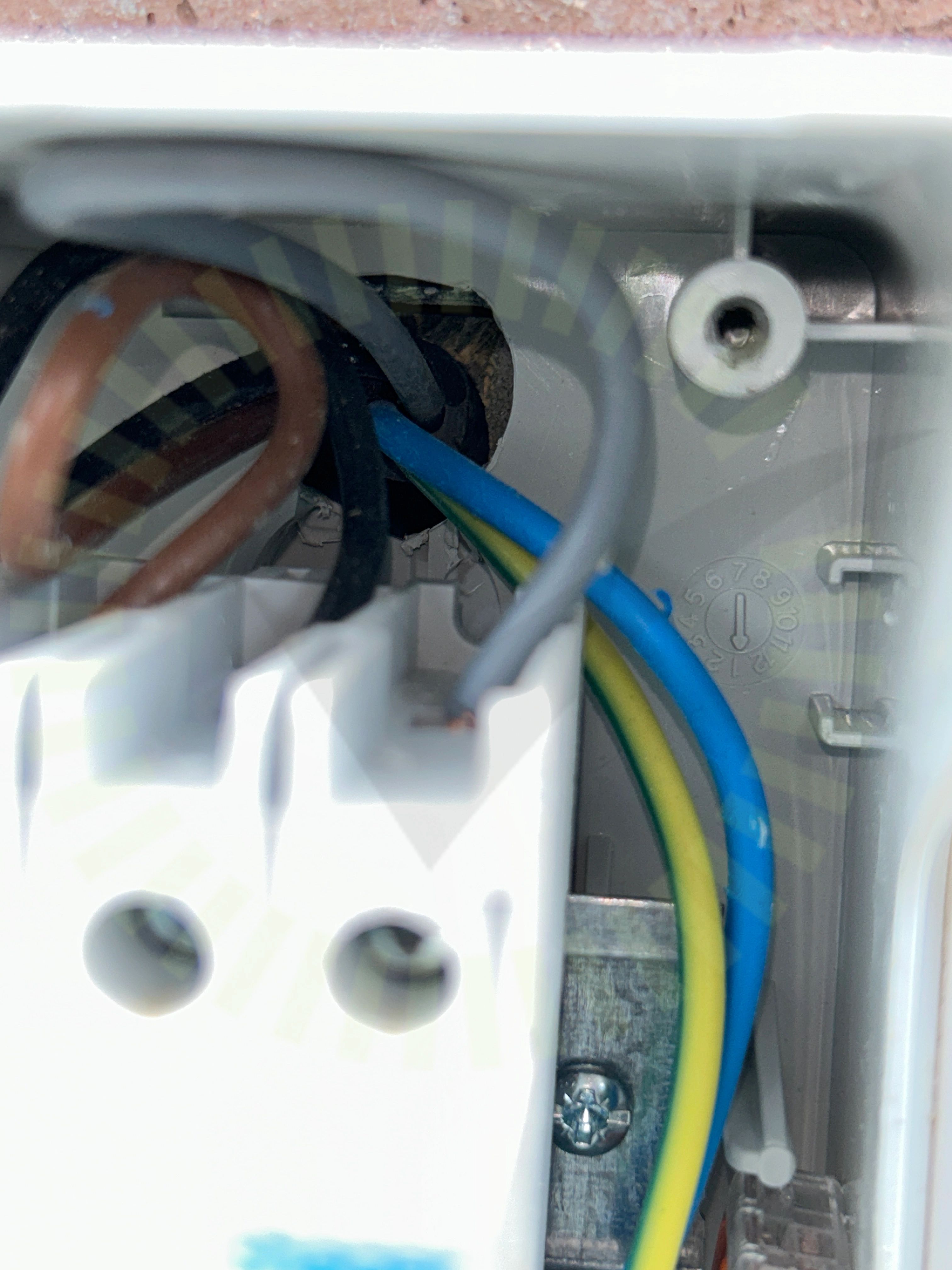

9.1 Genomföringar
Inte godkänd
Genomföring inte tätad.

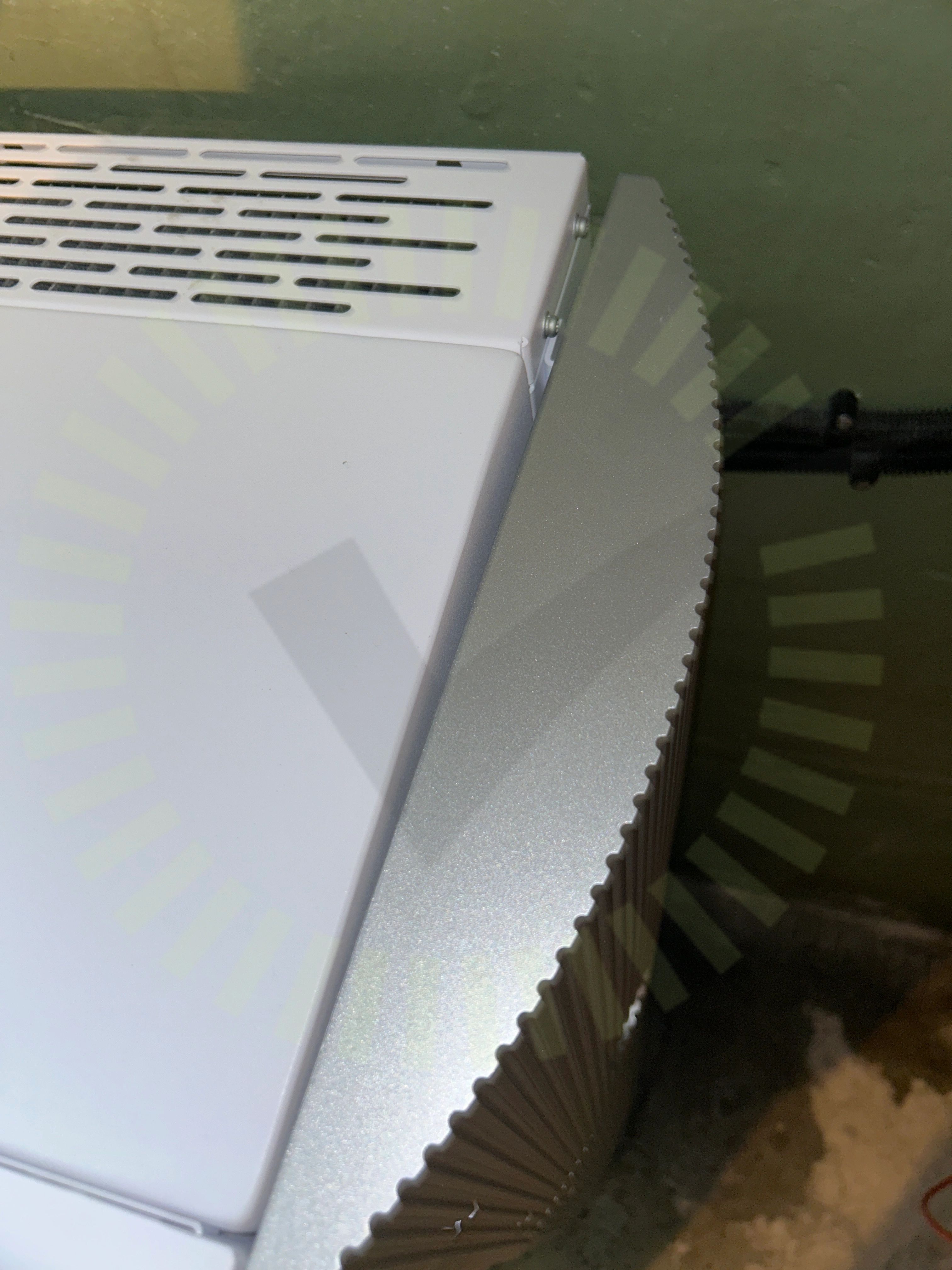

9.2 Kåpa växelriktare
Inte godkänd
Kåpa till växelriktare ej fastsatt.

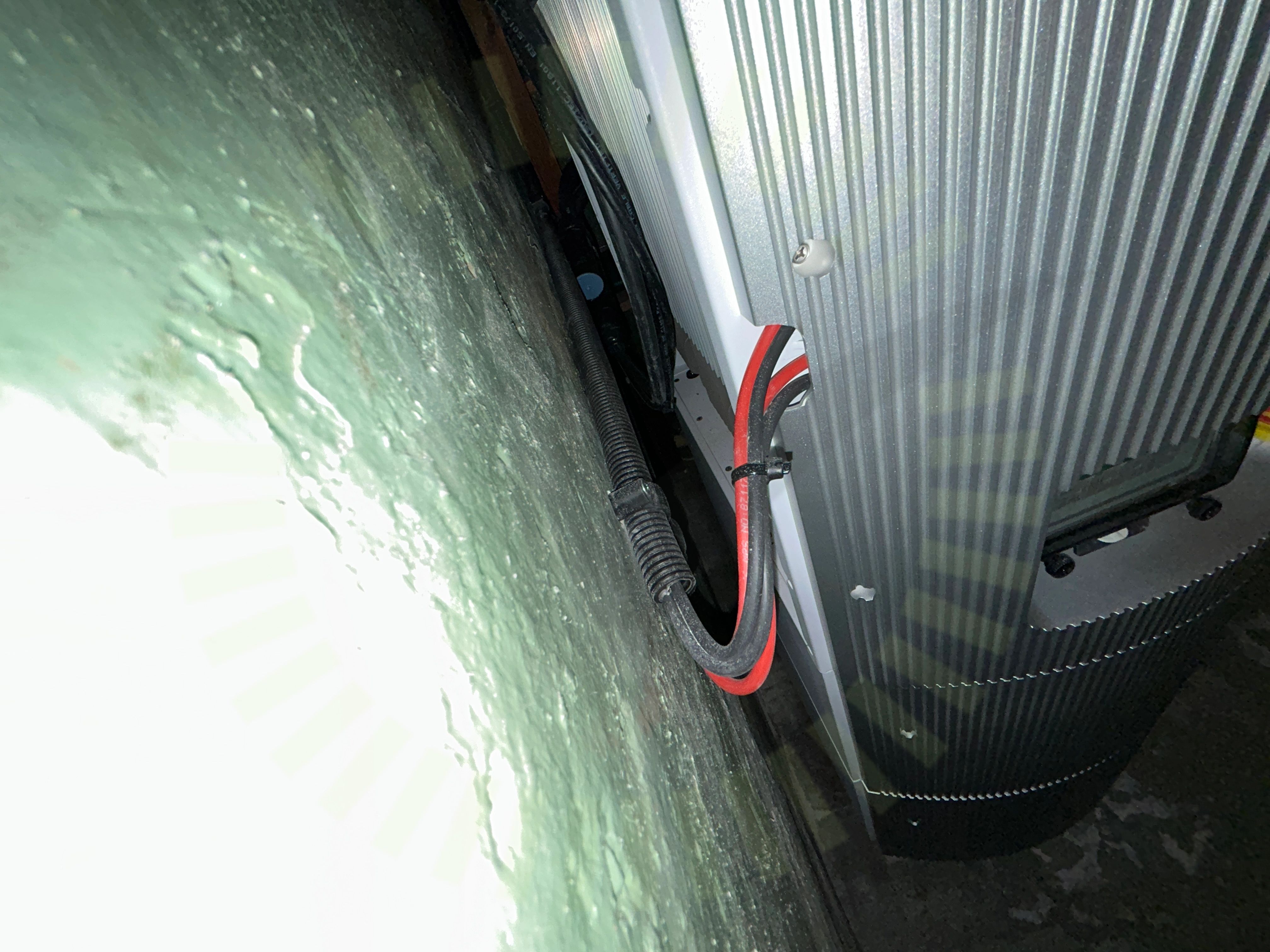

9.3 Fastsäkring av produkt
Inte godkänd
Systemet är inte fastsäkrat ordentligt.
9.4 Placering
Inte godkänd
Systemet är inte placerad enligt tillverkarens anvisningar.
9.5 Säkringsdimension
Inte godkänd
Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.
Godkända kontrollpunkter
32/37
