Besiktningsrapport

9.1

Installation av
Svea Solar
Datum
20 juni 2023
Ort
Rimbo, Stockholms län

Läktinfästning

Läktinfästning

Skenans utstick för klämma

Skenans utstick för klämma

Klämmans orientering

Klämmans orientering

+ 3

+ 3
91% godkända
9% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

GoodWe: GW17-25K SDT G2 Series

Tillbehör

Säkerhetsbrytare AC

Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
1/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema

Säkerhetsbrytare AC


Tak 1, CC90- UNUM Betongpannor

Anmärkningar
5/25
Klämmans orientering

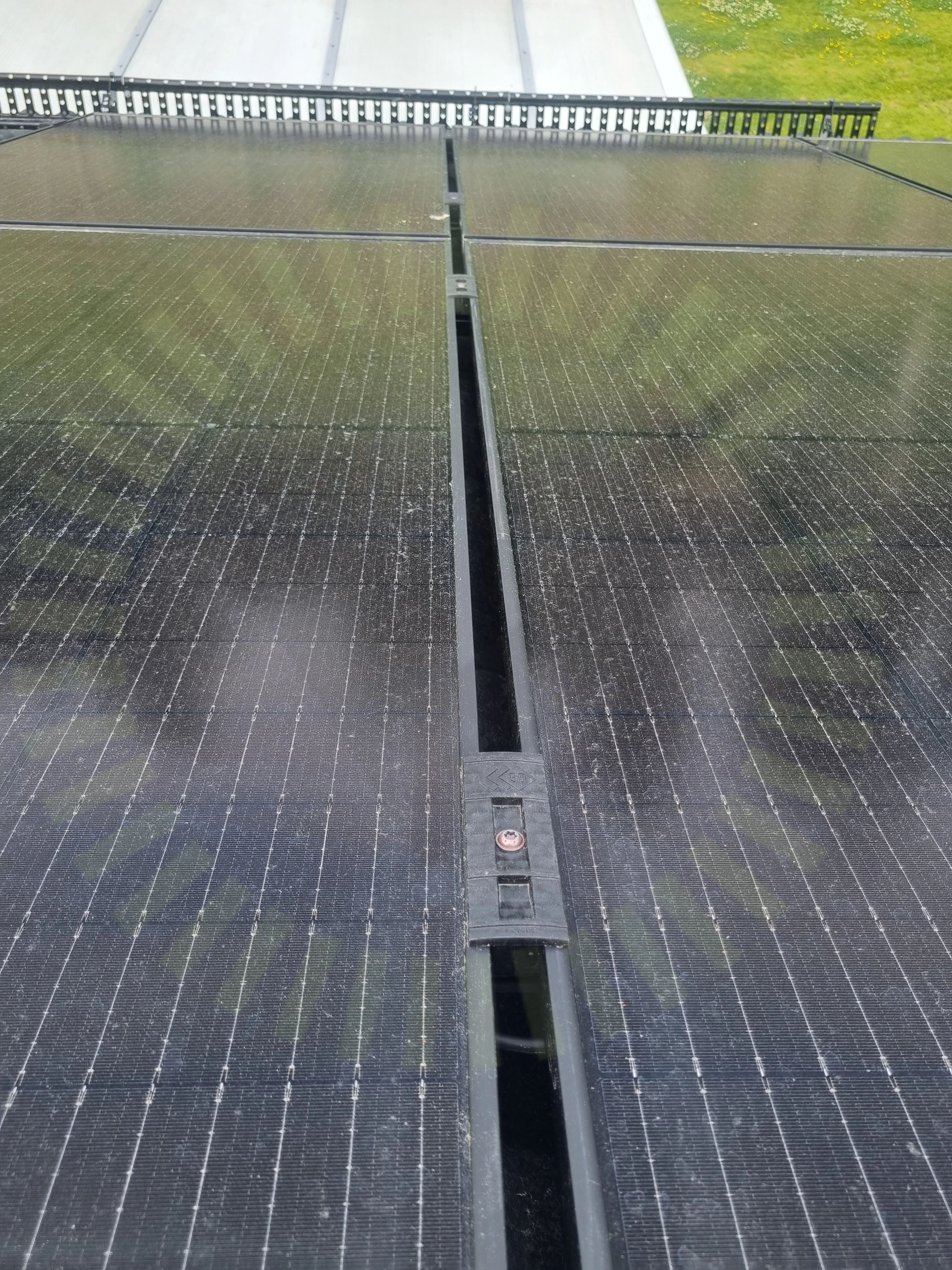

3.1 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Läktinfästning

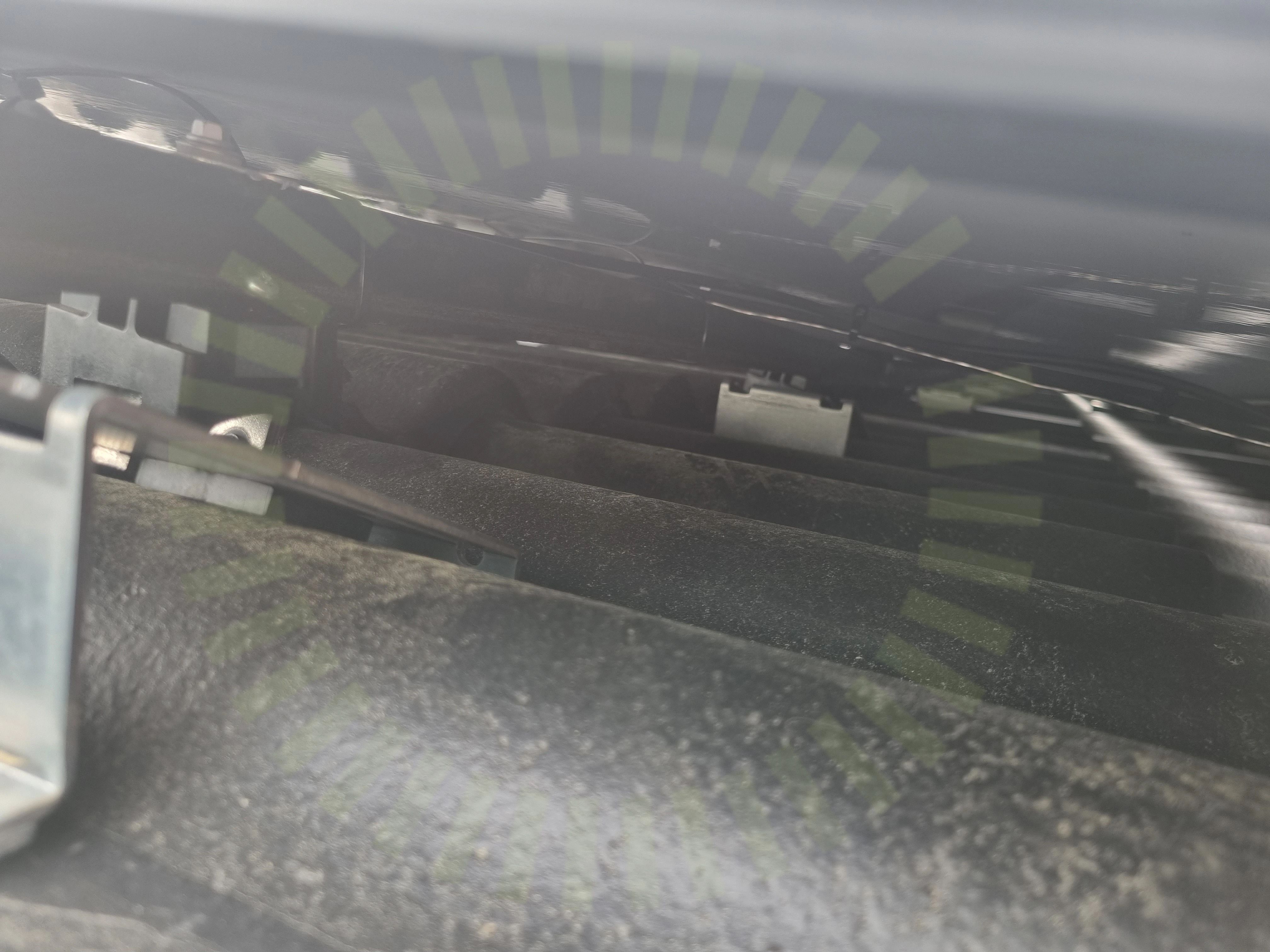

3.2 Läktinfästning

Inte godkänd

Takkrok är inte korrekt fäst I läkten, krokar är böjda och trycker mot underduk.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3
Skenans utstick för klämma

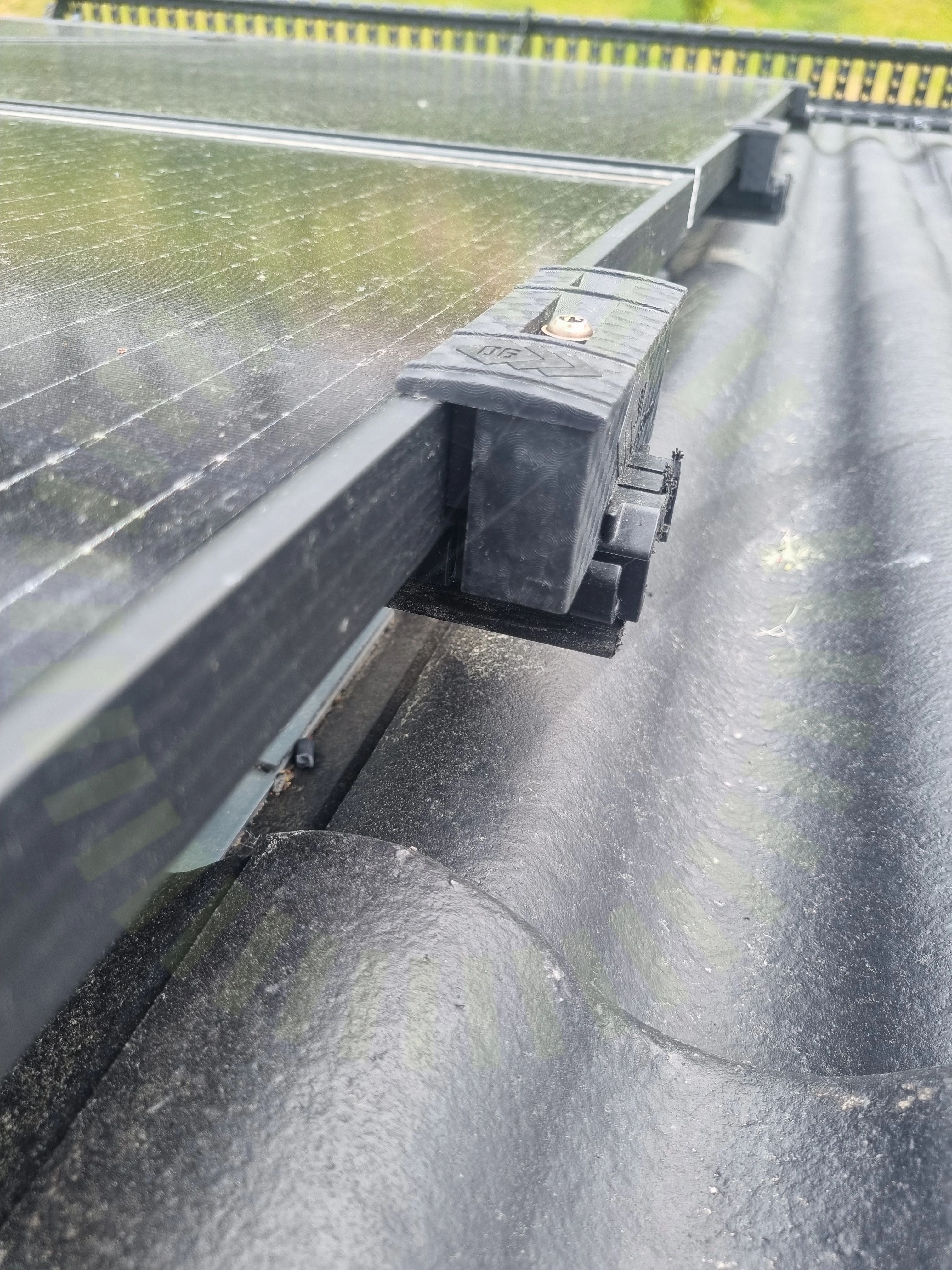

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Skenornas infästning skruvade
3.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt, skruvar är felplacerad sitter på första infästning

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Takgenomföring

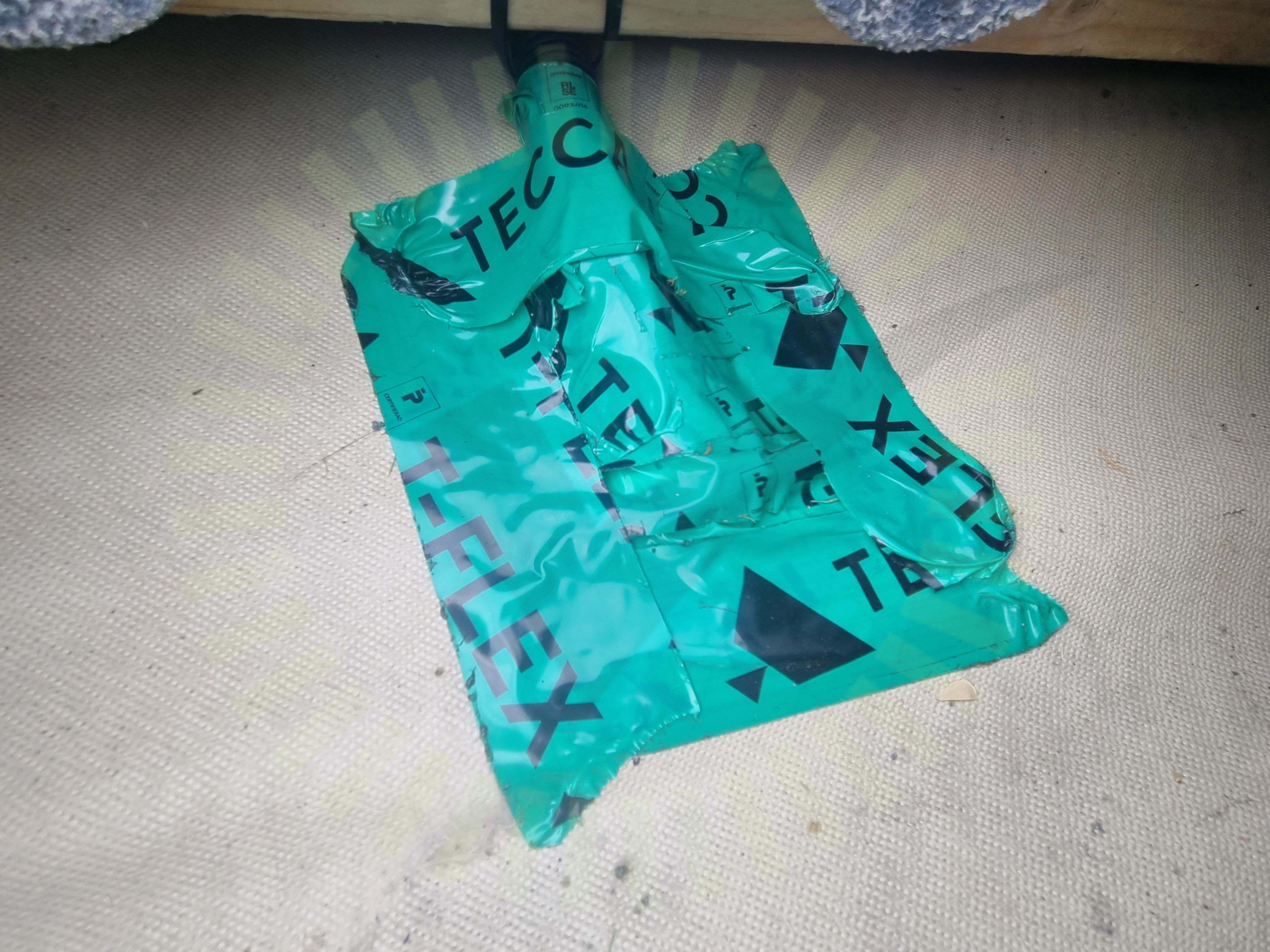

3.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter
20/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor skruv
Panelramens höjd
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Termisk brytpunkt skenor
Väderbeständigt material
Ändklämmor

Tak 1, Risen: RSM40-8 385-405W

Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/18
Strängförläggning

Varselmärkning

Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
2/35
Genomföringar

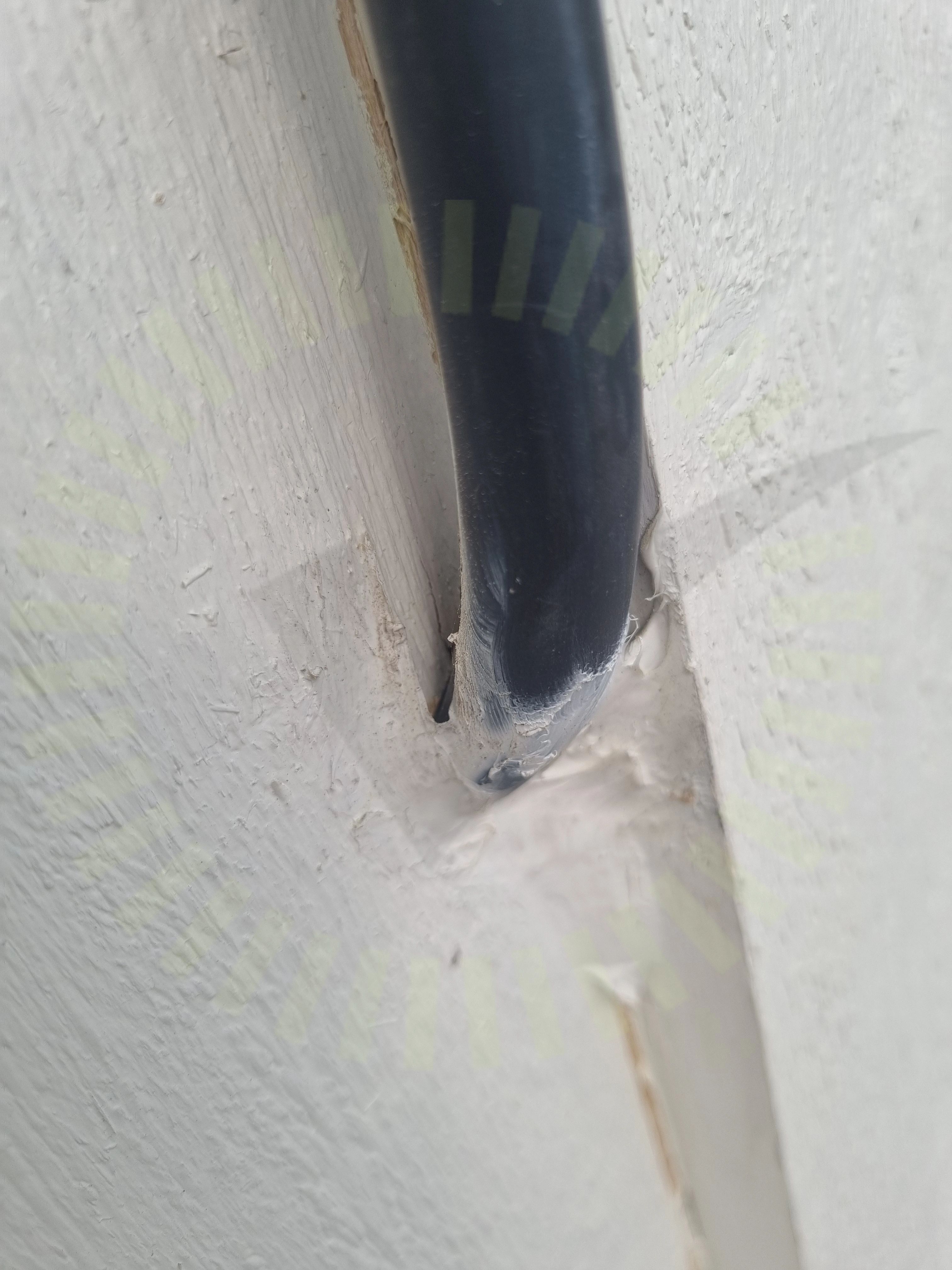

6.1 Genomföringar

Inte godkänd

Genomföring inte tätad ordentligt.

Jordning av chassi

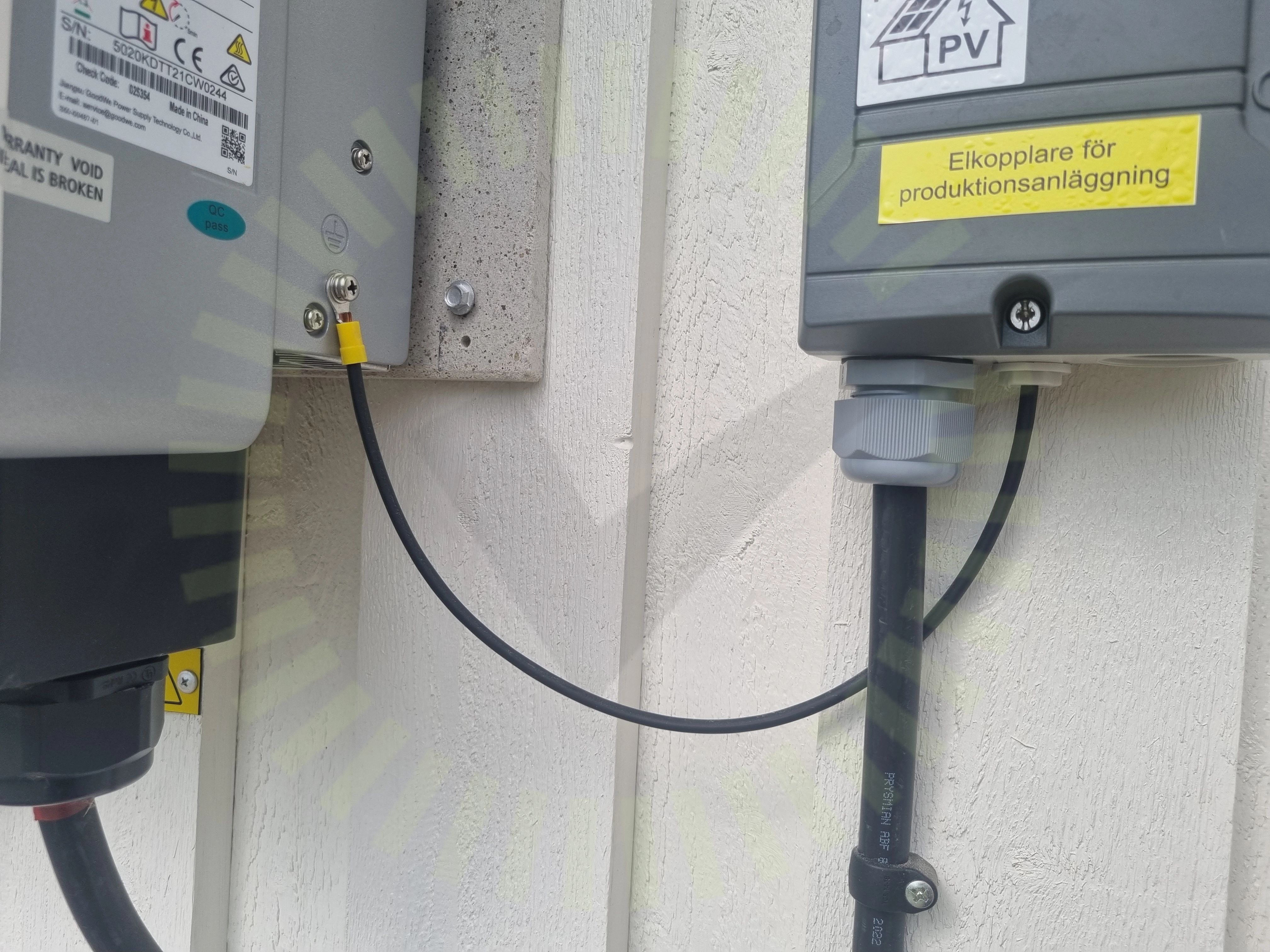

6.2 Jordning av chassi

Inte godkänd

Jordledare har fel färg till växelriktaren.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
Godkända kontrollpunkter
33/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Max total effekt
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
