Besiktningsrapport

8.8

Installation av

Veosol Energi AB

Datum

24 augusti 2023

Ort

Örebro, Örebro län

Termisk brytpunkt skenor

Skenornas överhäng

CC mått Infästning

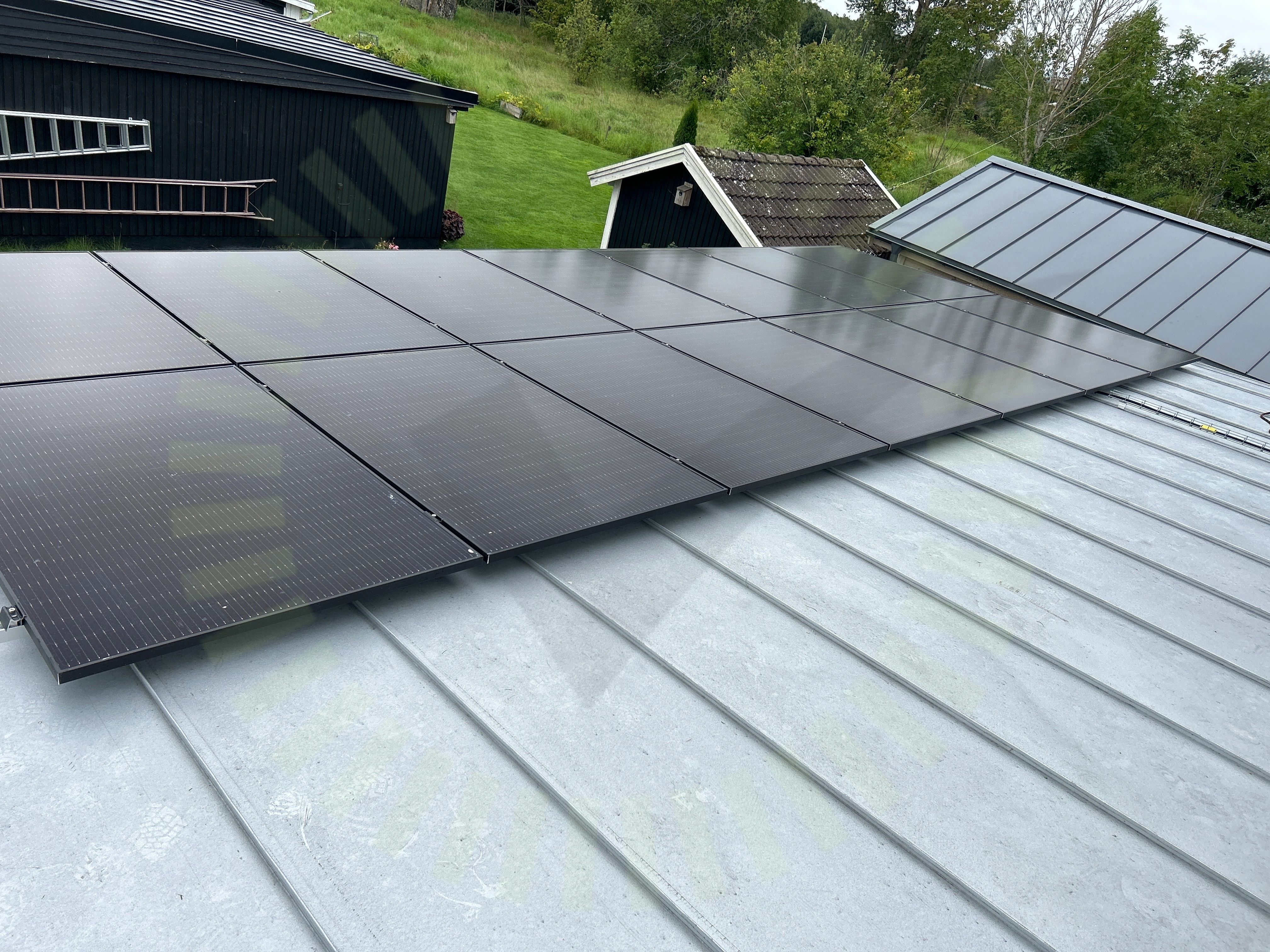

+ 12

86% godkända

14% ej godkända

Om installationen

Paneler

Longi: LR5-54HIB 390-410

Paneler

Longi: LR5-54HIB 390-410

Montagesystem

K2: Standing Seam Clamps: Single Rail

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare AC (6)Tak 1, K2: Standing Seam Clamps: Single Rail (29)Tak 1, Longi: LR5-54HIB 390-410 (17)Tak 2, CC90- UNUM Betongpannor (28)Tak 2, Longi: LR5-54HIB 390-410 (17)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare AC

Anmärkningar

1/6

3.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6

Anslutning

Böjradie

Egenskaper

Infästning

Placering

Tak 1, K2: Standing Seam Clamps: Single Rail

Anmärkningar

4/23

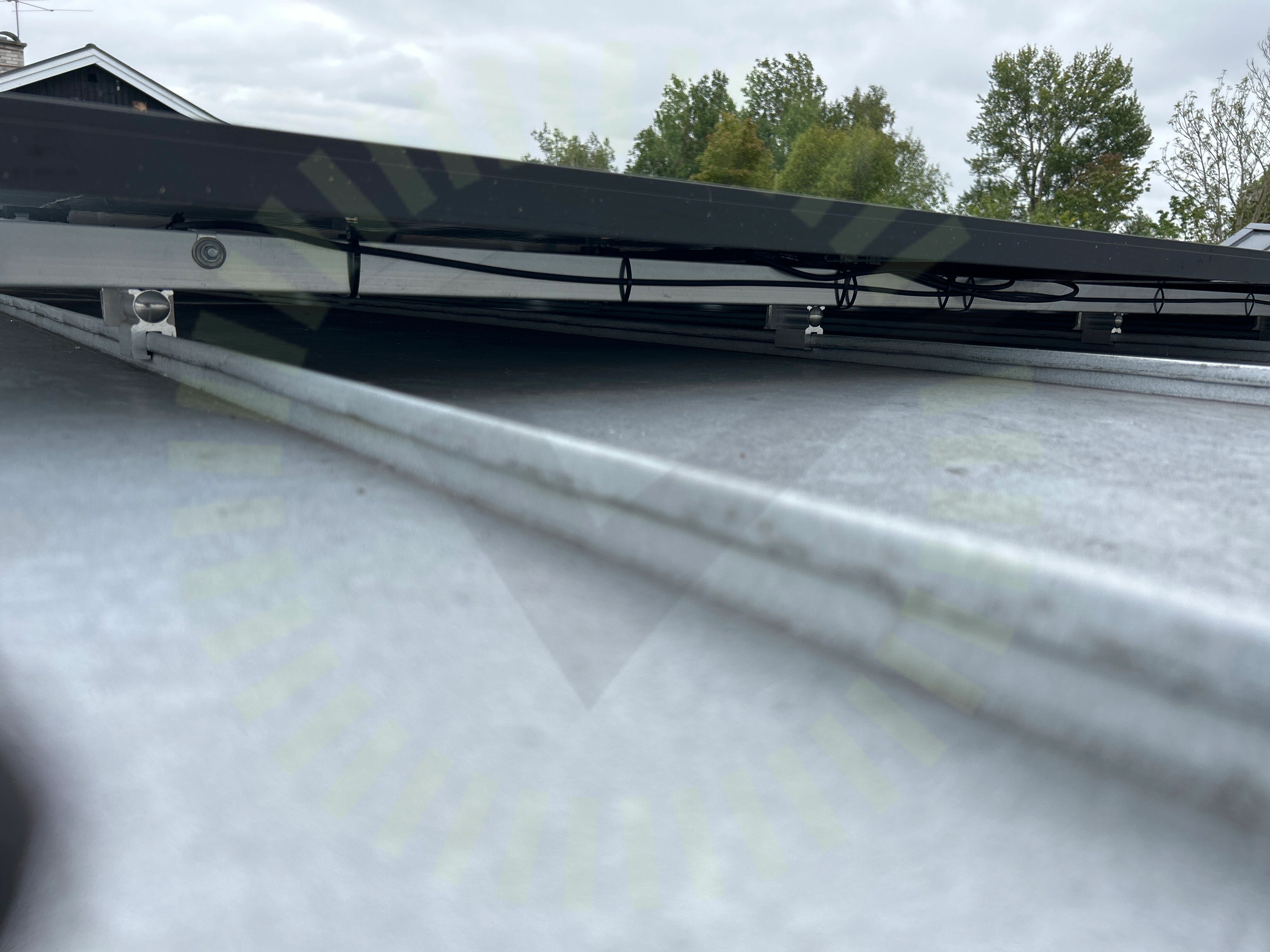

4.1 CC mått Infästning

Inte godkänd

Lastberäkning att kontrollera mot saknas. Uppmätt mått mellan infästningar är 60 cm (varje fals).

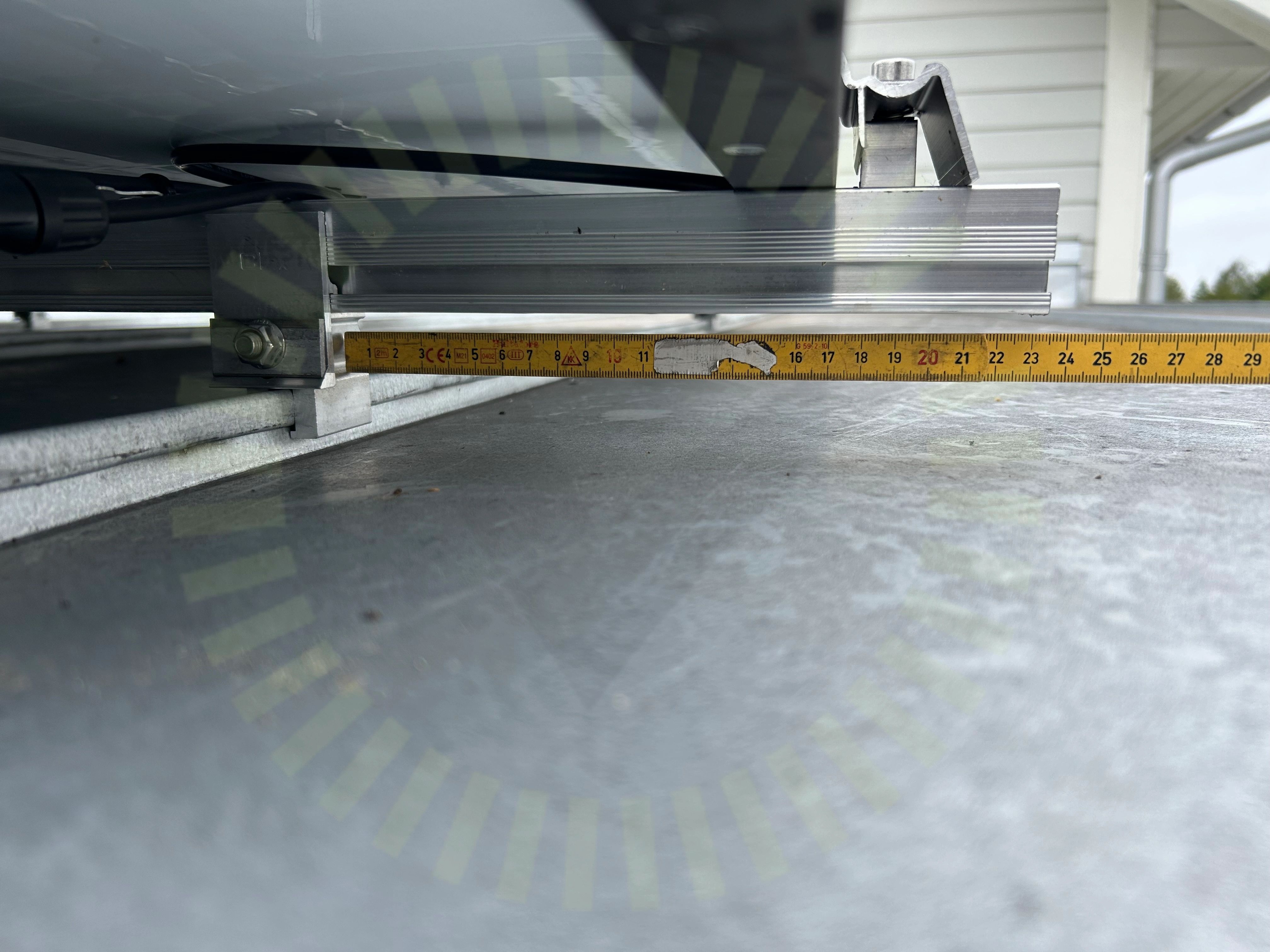

4.2 Skenornas överhäng

Inte godkänd

Lastberäkning att kontrollera mot saknas. Högsta uppmätta mått är 22 cm.

Snö- och vindlastberäkning / Standing Seam Clamps Assembly EN V4 | 1222, sida 13

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.4 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. Lastberäkning som styrker undantaget från termisk brytpunkt saknas.

Standing Seam Clamps Assembly EN V4 | 1222, sida 17

Godkända kontrollpunkter

18/23

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans kontakt med tak

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Val av klämma

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Skenskarvar

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

2/16

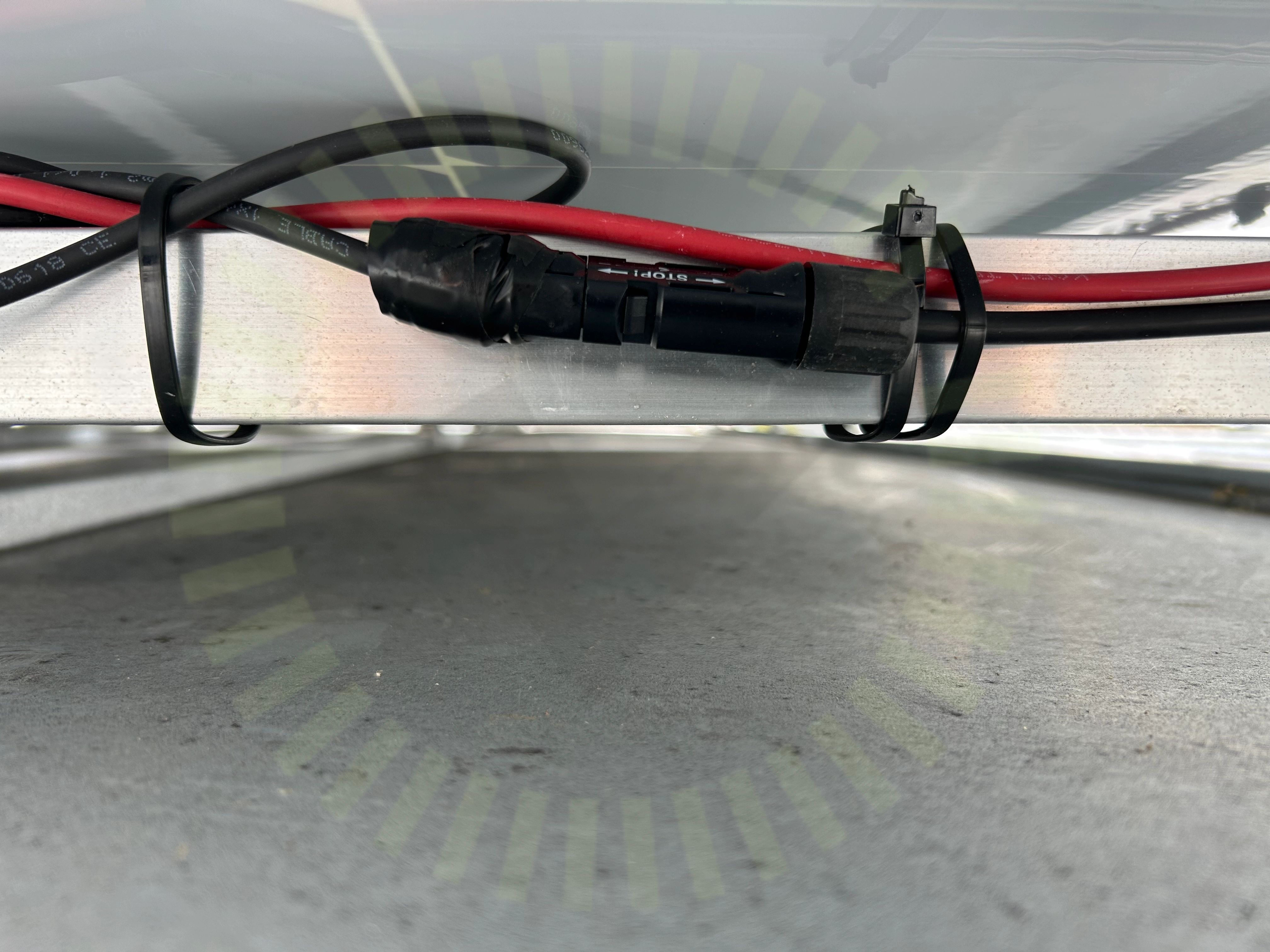

5.1 Kontaktdon

Inte godkänd

Tejp, klistermärke eller krympslang får inte monteras över kontaktdonet.

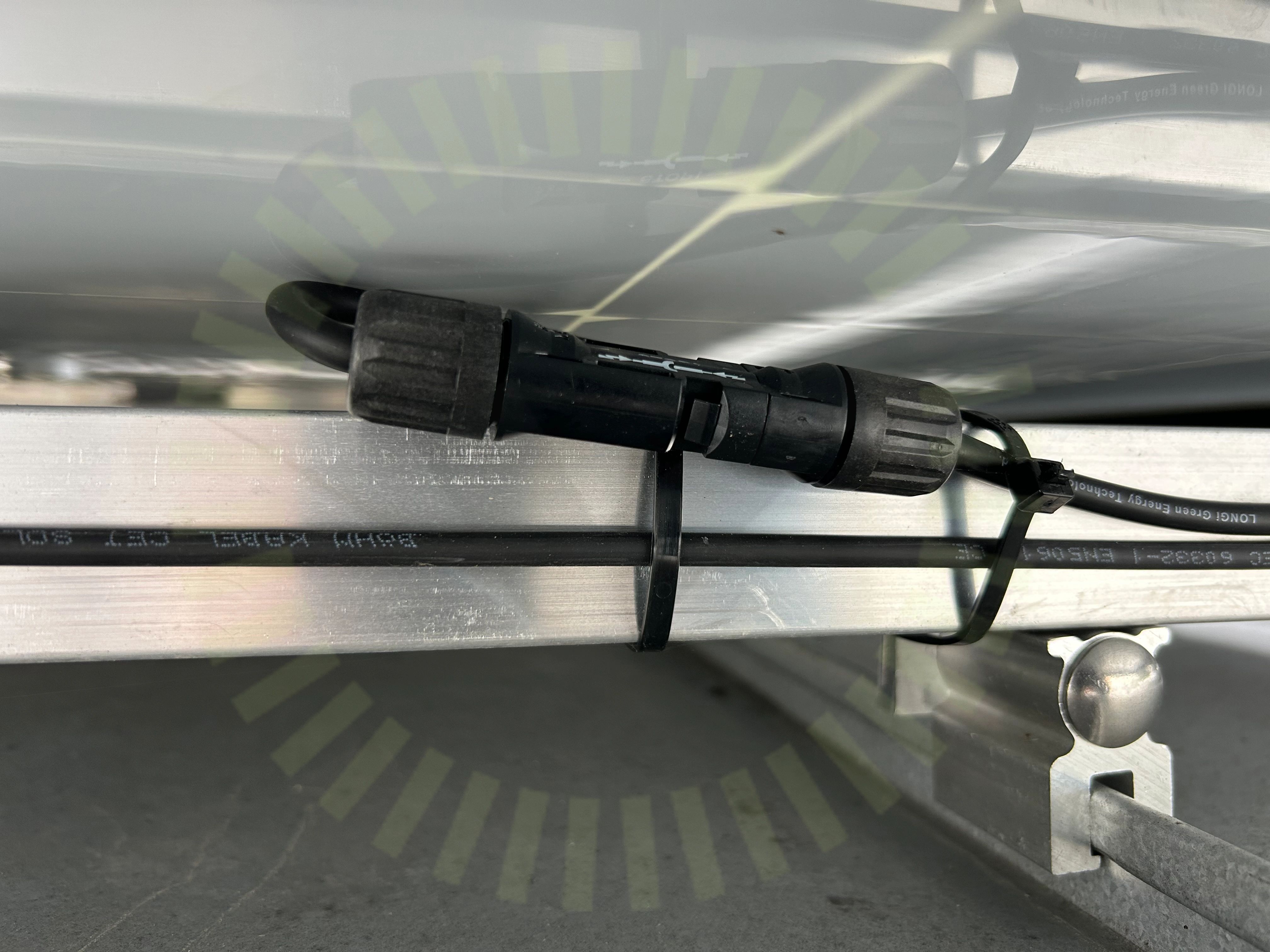

5.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kopplingslåda

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 2, CC90- UNUM Betongpannor

Anmärkningar

3/25

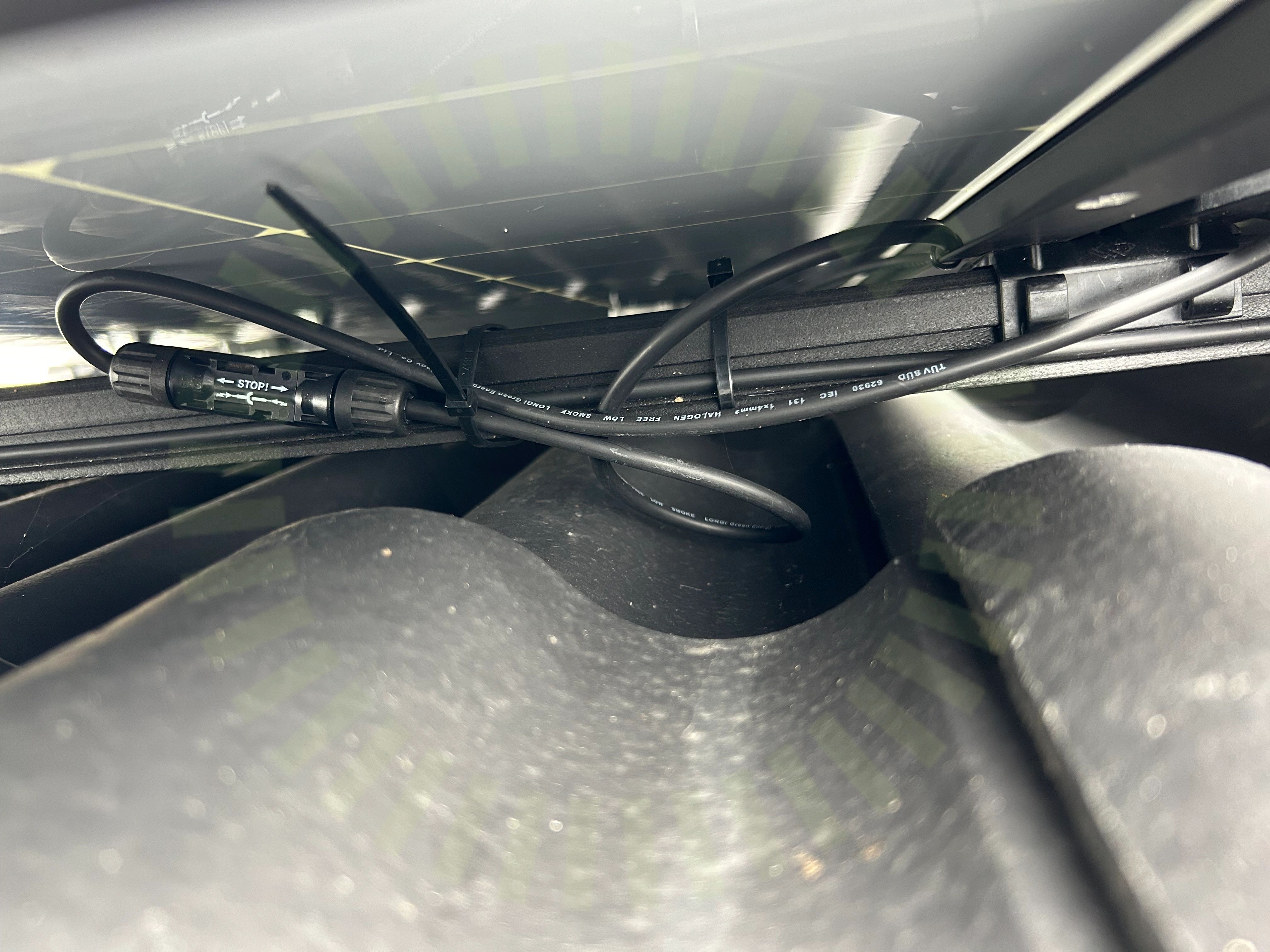

6.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

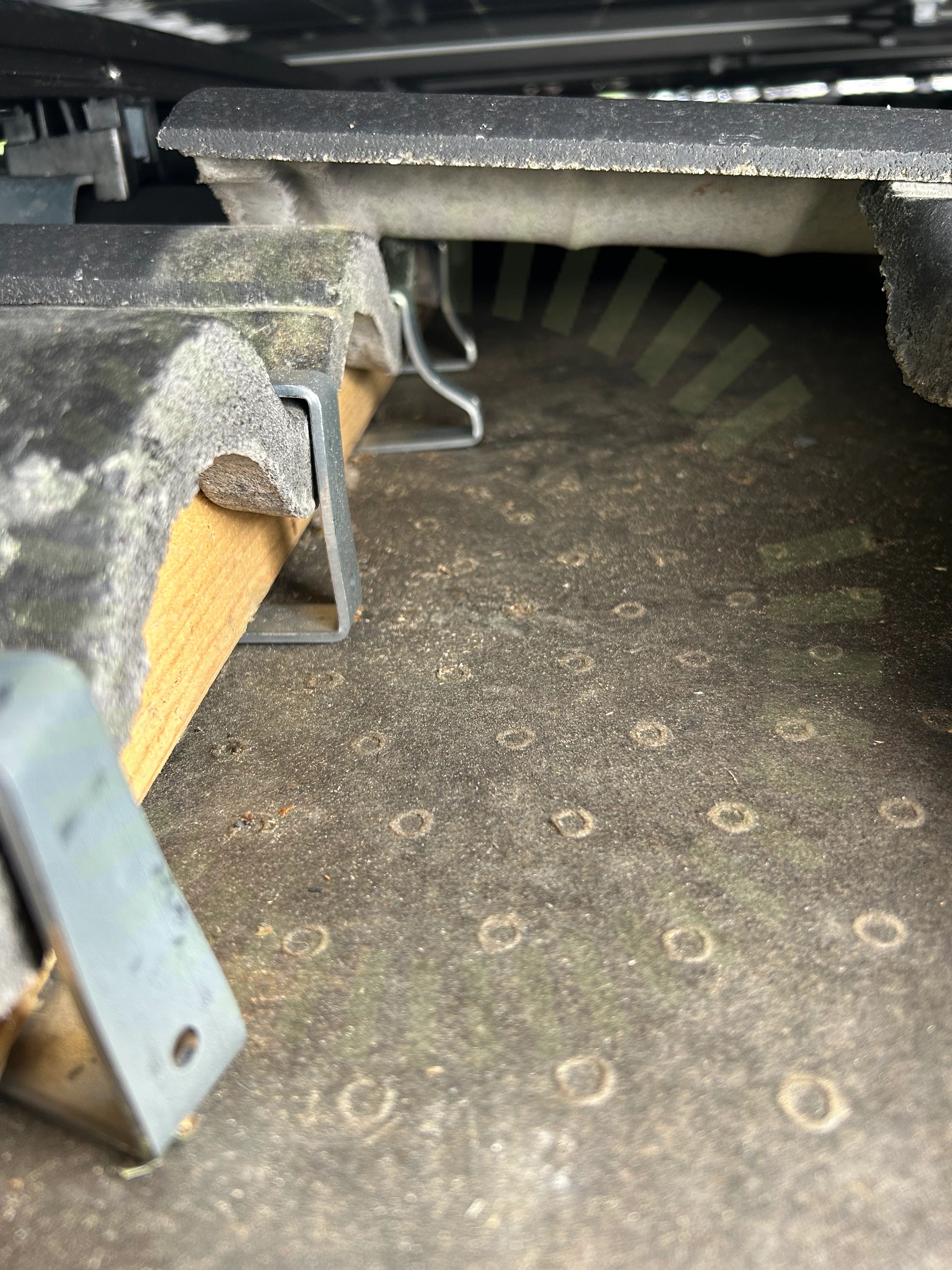

6.2 Läktinfästning

Inte godkänd

Olika typer av krokar har använts, den närmast i bild är vriden.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3

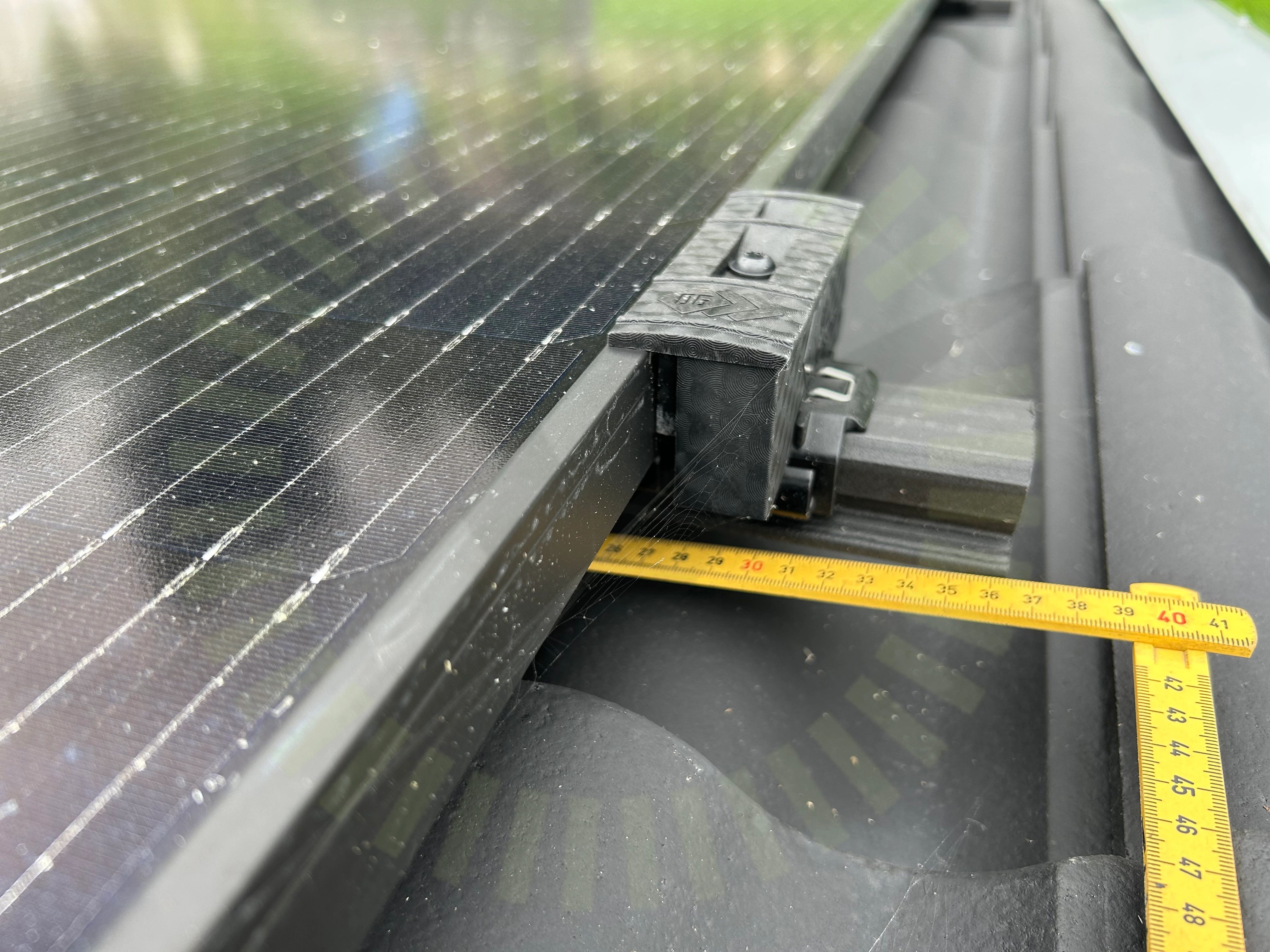

6.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är för långt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

22/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans orientering

Klämmans placering i skena

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning skruvade

Skenskarvar

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Tak 2, Longi: LR5-54HIB 390-410

Anmärkningar

4/17

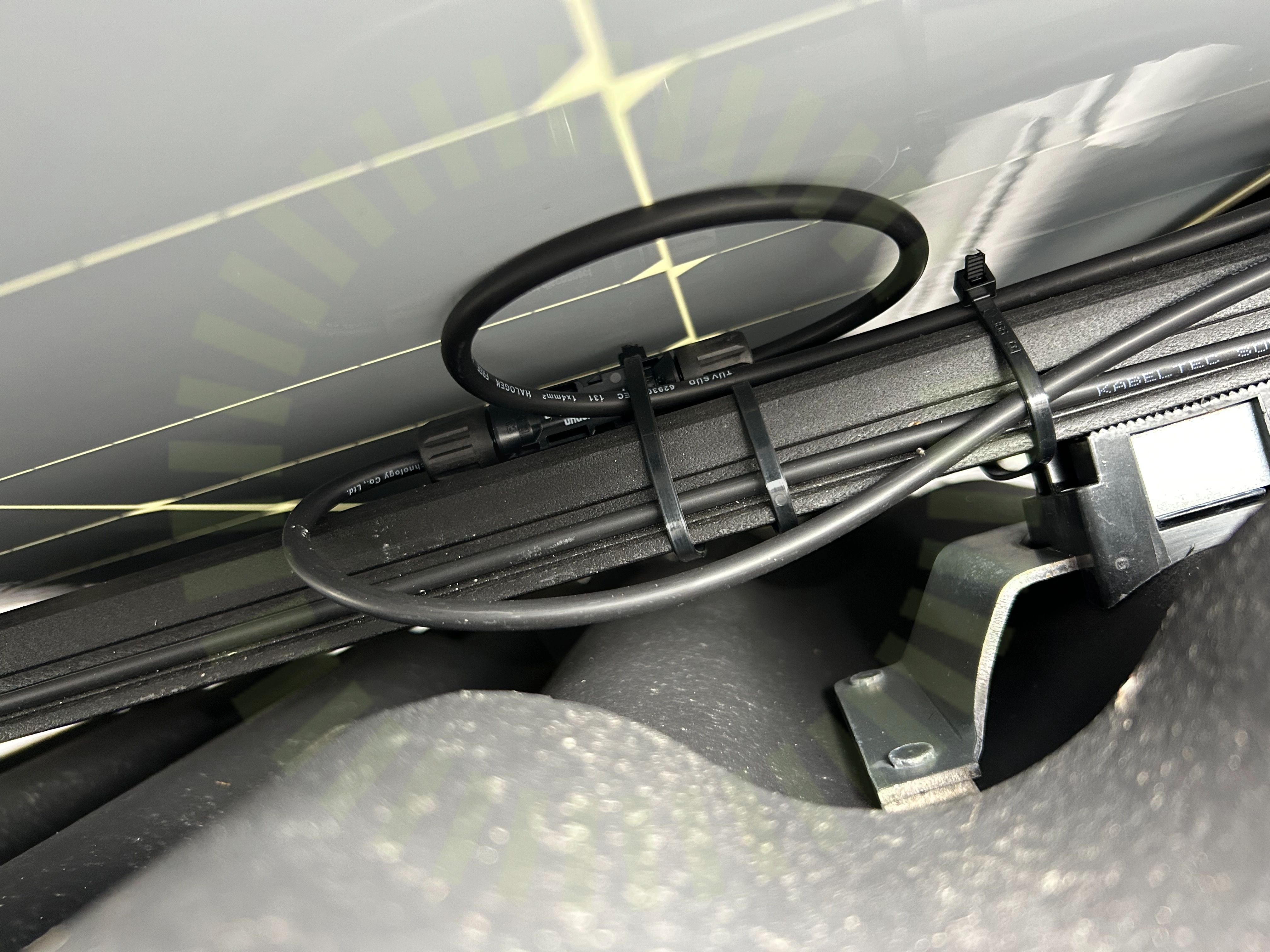

7.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

7.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisning MA711

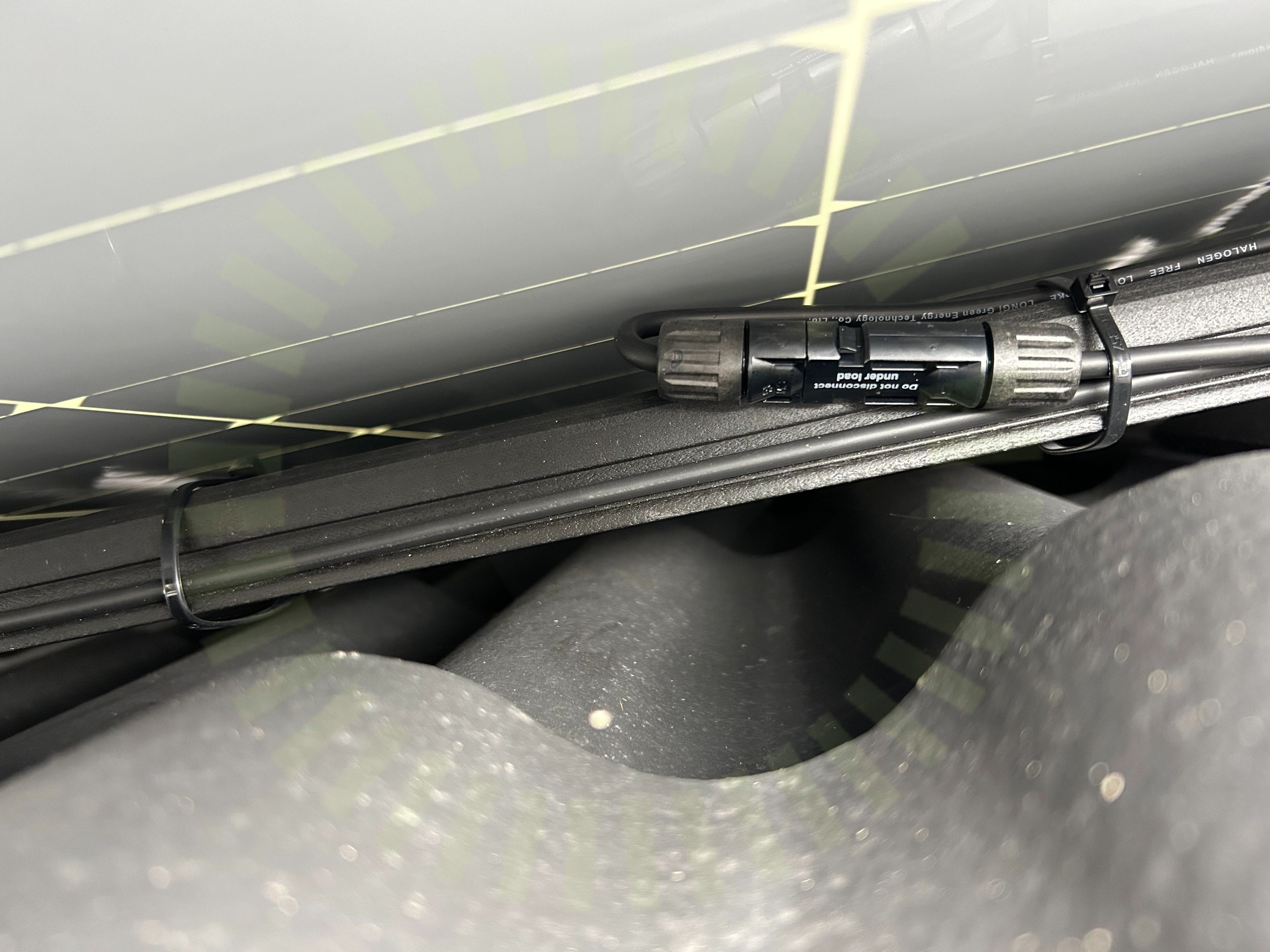

7.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

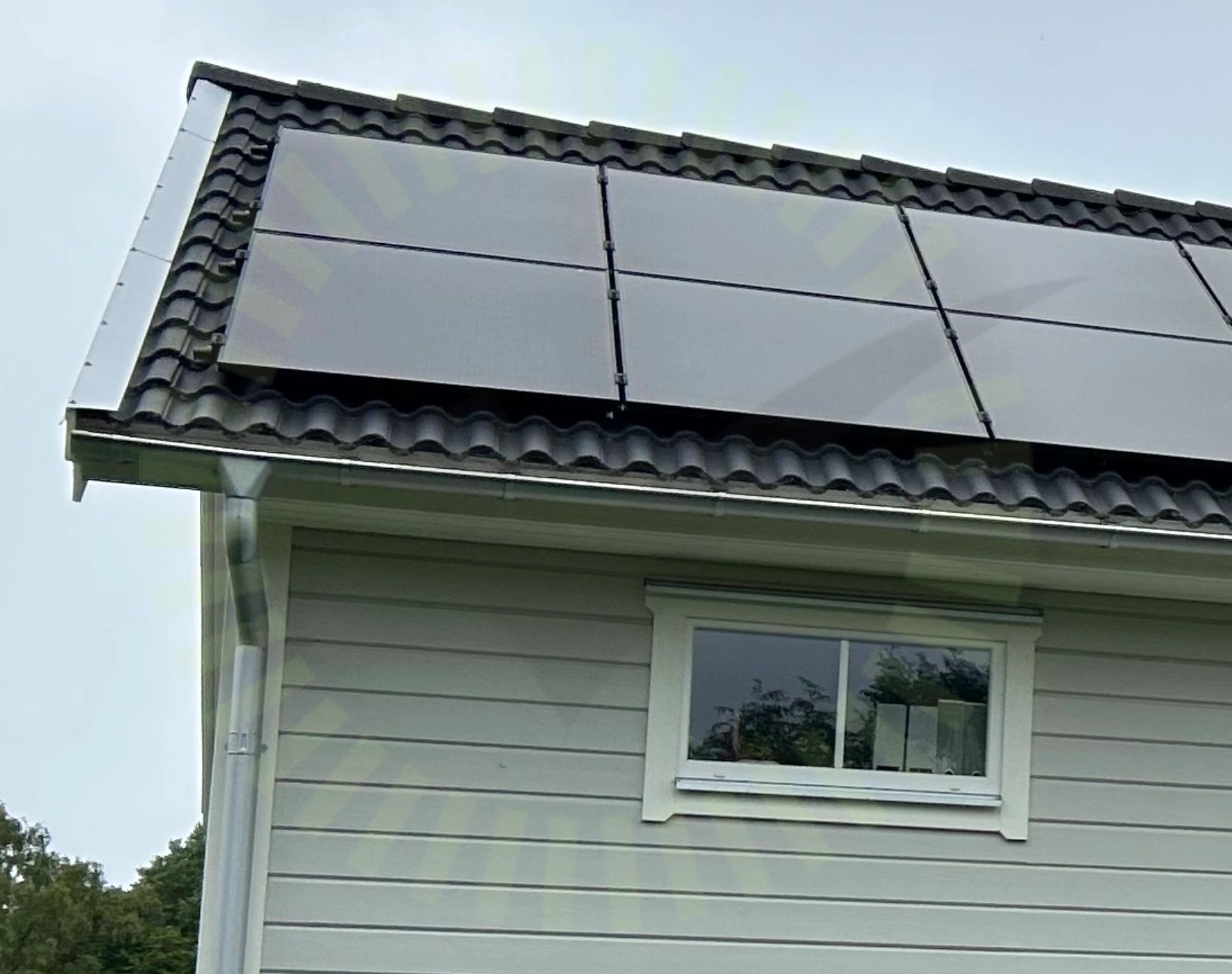

7.4 Spänningar i ram

Inte godkänd

Då skenans överhäng är för långt på sista panelen hänger den ner och kan på så vis skapa spänning i panelramen.

Godkända kontrollpunkter

12/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kopplingslåda

Mellanrum

Punktbelastning

Skador på panel

Skugga

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Varselmärkning

Anmärkningar

1/5

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/34

9.1 DC Kontakter

Inte godkänd

Kontakter får ej vara bottnade.

STÄUBLI MA231 ver 03.2023 sid 10

9.2 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Säkringsdimension

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
