Besiktningsrapport

9.2

Installation av

GoSol Energi

Datum

27 februari 2023

Ort

SEGERSÄNG, Stockholms län

Takstolsinfästning

Skenornas infästning

Råspontsinfästning

+ 1

95% godkända

5% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Optimerare

Huawei: SUN2000P - 600W

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Huawei: Smart Power Sensor

Tillbehör

Elmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Batteri (14)Kapsling (9)Tak, DMEGC: DM(XXX)M10-66HBB/-V (16)Tak, Huawei: SUN2000P - 600W (5)Tak, K2: SingleRail: CrossHook 3S (33)Varselmärkning (4)Växelriktare (32)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/16

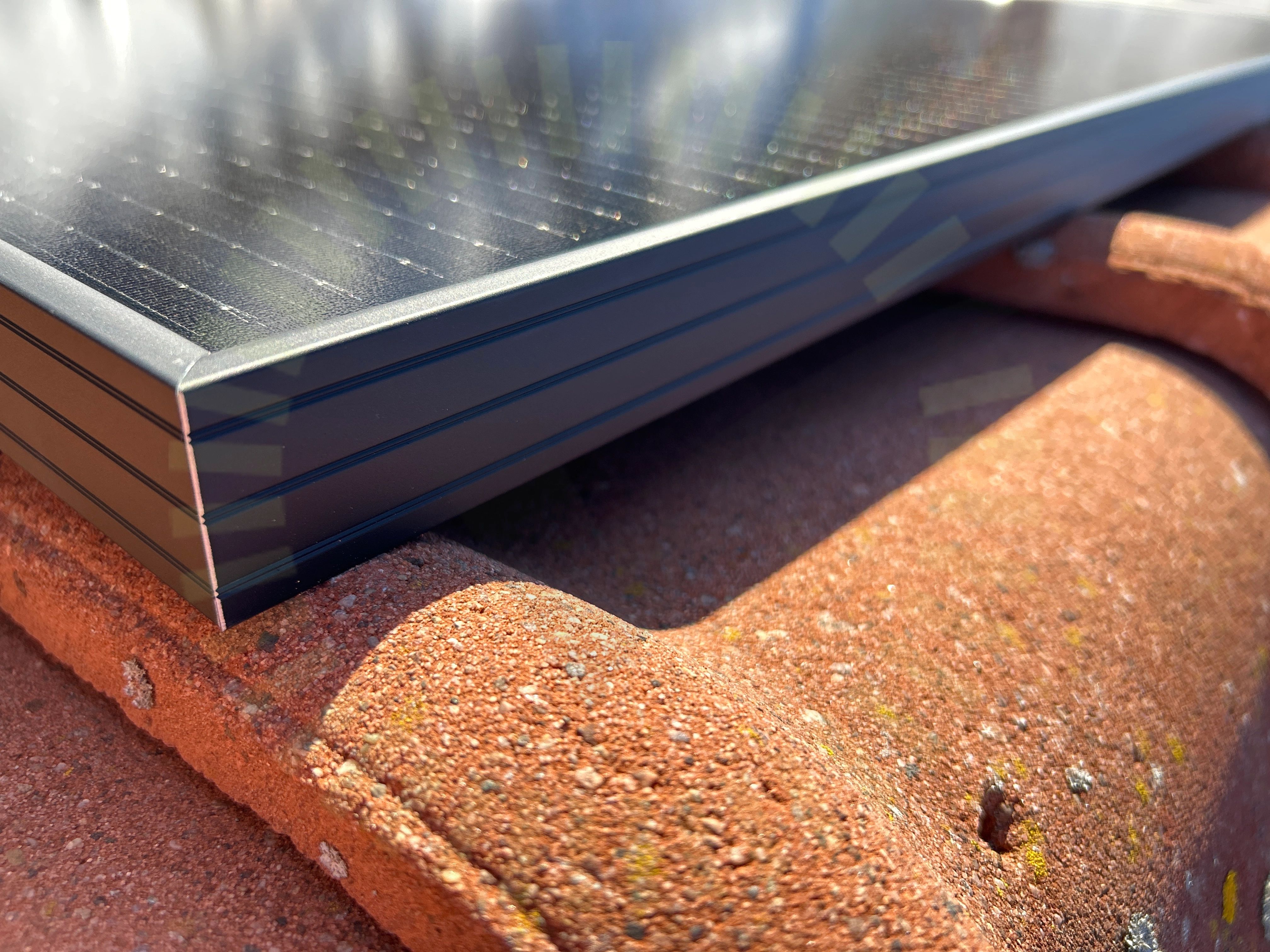

4.1 Spänningar i ram

Inte godkänd

Panelerna ligger mot nockpannorna.

Godkända kontrollpunkter

15/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Stress på kontakter

Strängförläggning

Tak, Huawei: SUN2000P - 600W

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Förutsättningar

Kontakter

Placering

Tak, K2: SingleRail: CrossHook 3S

Anmärkningar

4/27

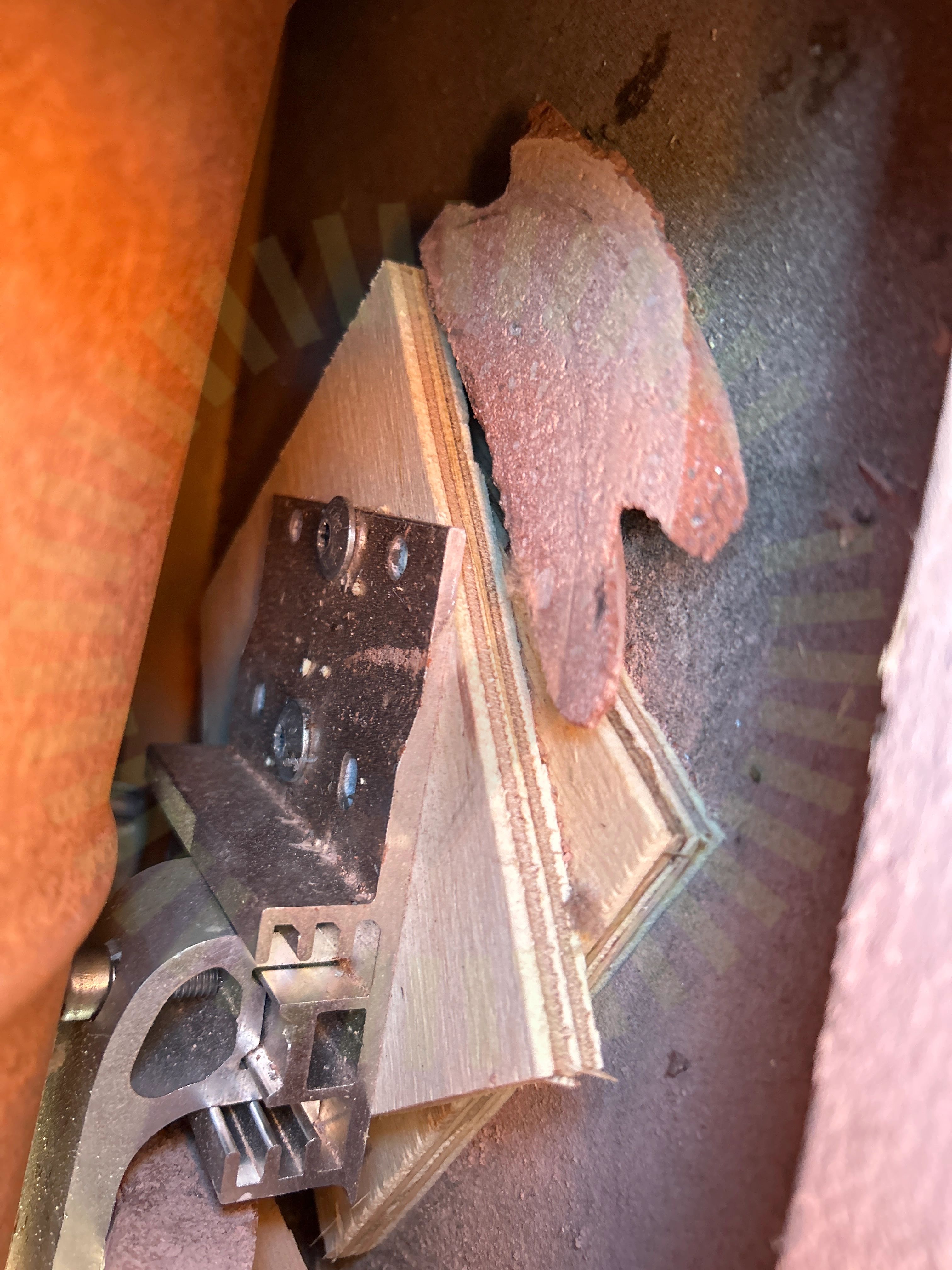

6.1 Råspontsinfästning

Inte godkänd

Råspontsinfästningar är inte utförda enligt tillverkarens anvisningar.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

6.2 Takstolsbredd

Inte godkänd

Takstolen är 45mm. Använd skruv är 8mm, vilket kräver 48mm takstol.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 6

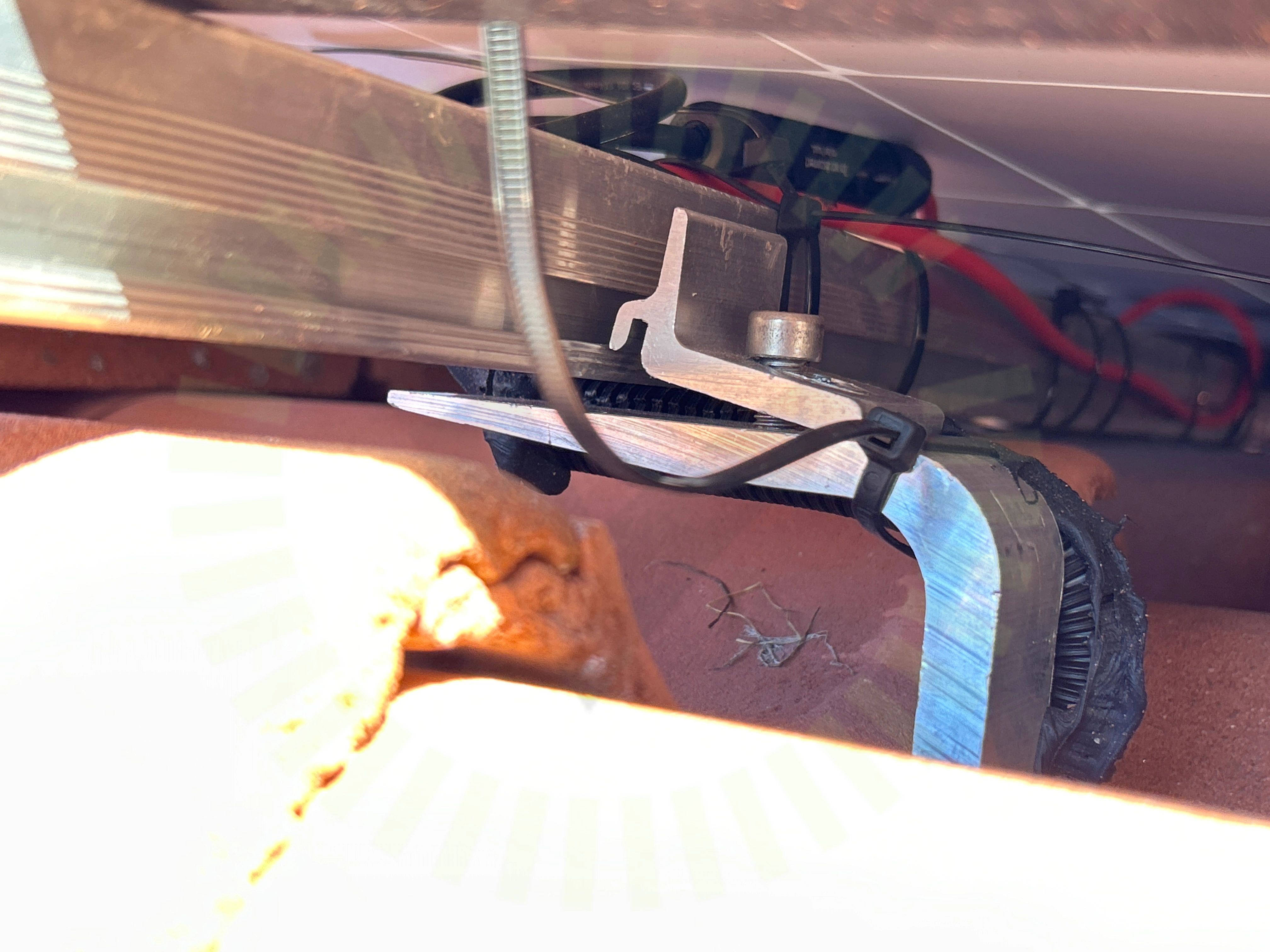

6.3 Skenornas infästning

Inte godkänd

Skenan är inte korrekt monterad i kroken

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

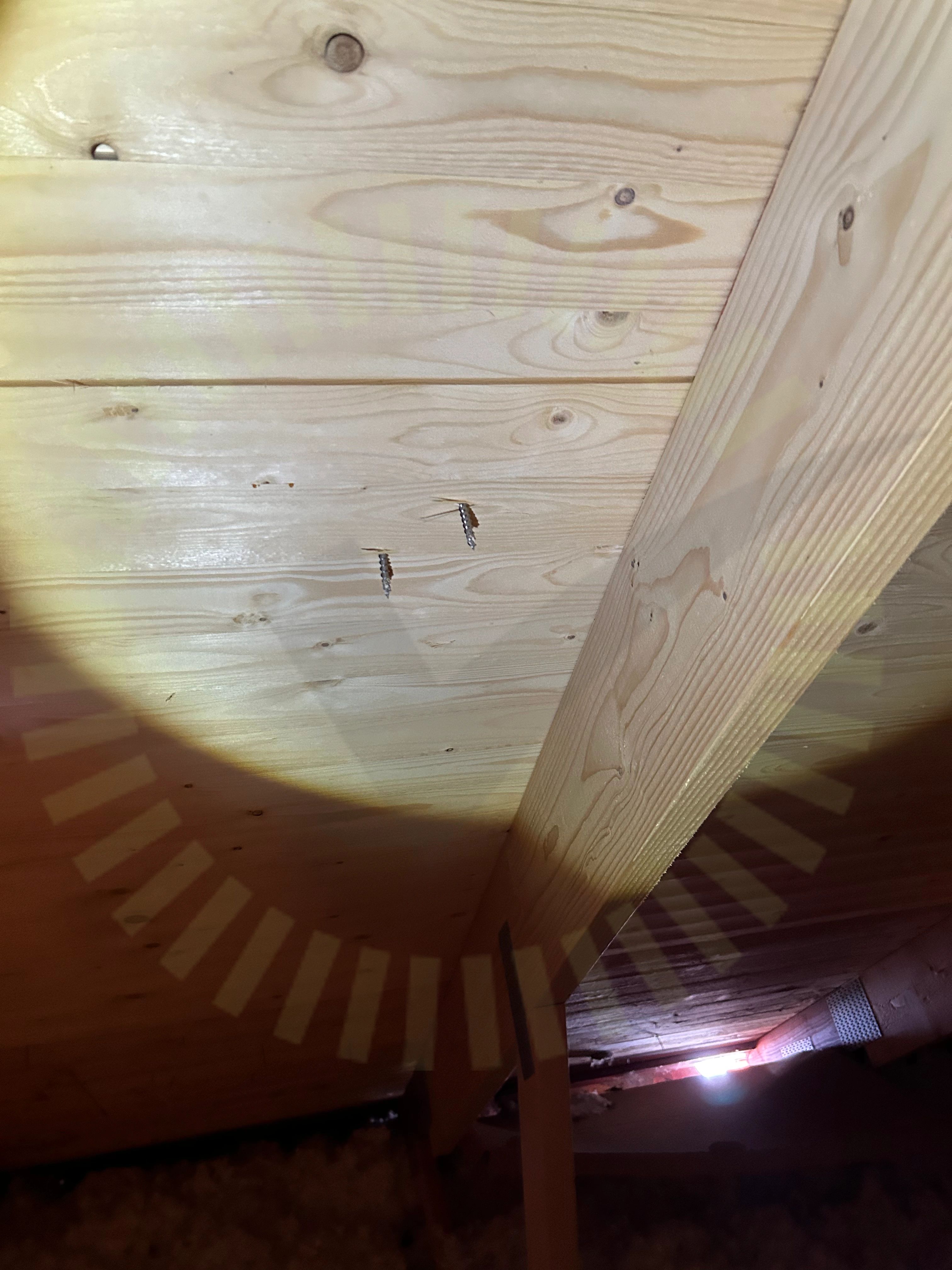

6.4 Takstolsinfästning

Inte godkänd

Takstol missad vid flertalet infästningar.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

23/27

Använd skruv för klämma

Främmande material

Infästningar

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas överhäng

Skruvar korrekt

Skydd

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Skenskarvar

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

31/31

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Märkning

Mätprotokoll DC

Placering

Smartmätare

Strängschema

Säkringsdimension

Ventilation
