Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

7 september 2023

Ort

Sjöbo, Skåne län

Skenornas överhäng

Skenornas infästning

Kabeluppfästning

+ 12

79% godkända

21% ej godkända

Om installationen

Paneler

Tiger Neo N-type 54HL4-B

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (30)Tak 1, Tiger Neo N-type 54HL4-B (18)Undercentral (9)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/24

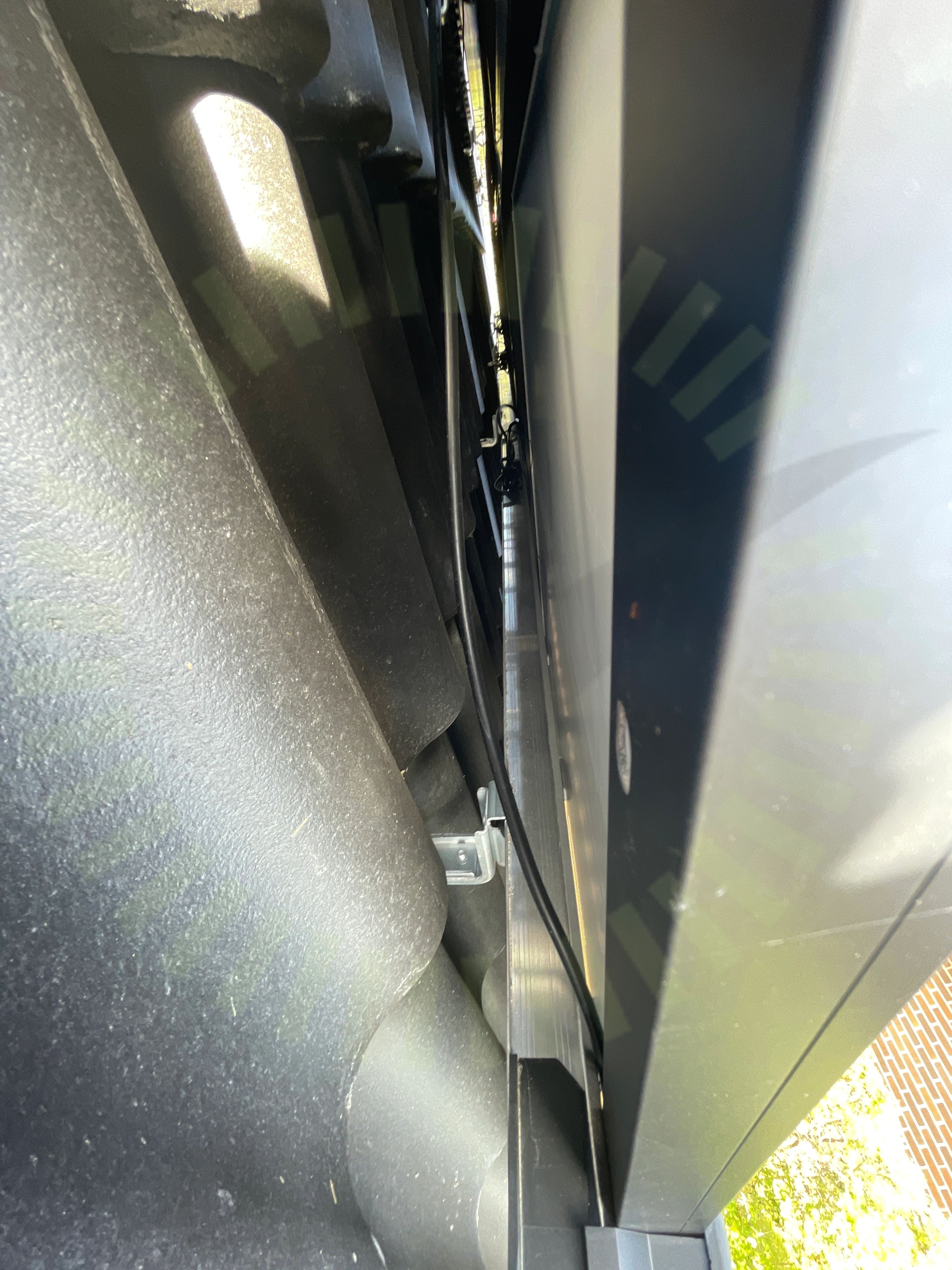

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

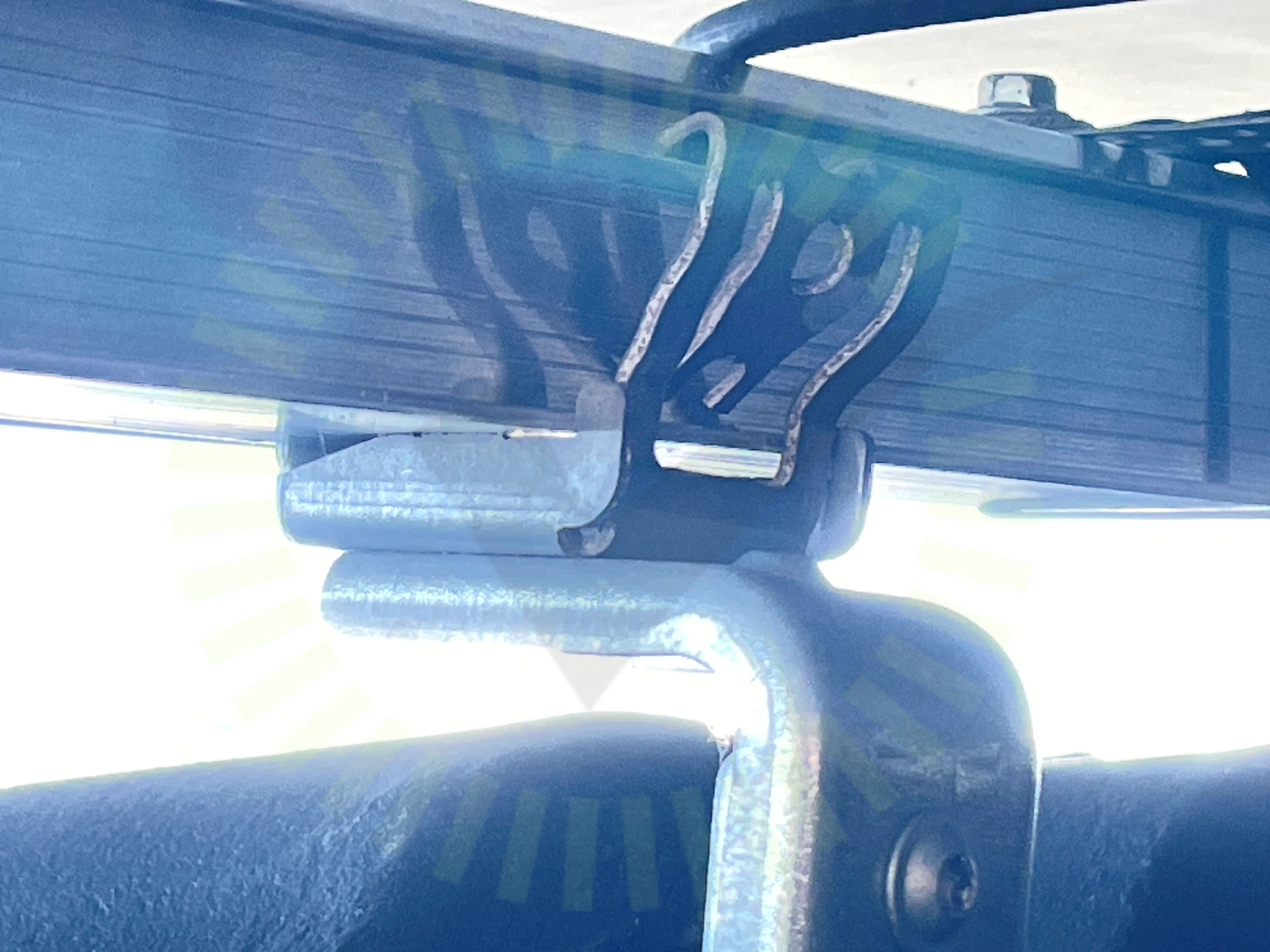

2.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

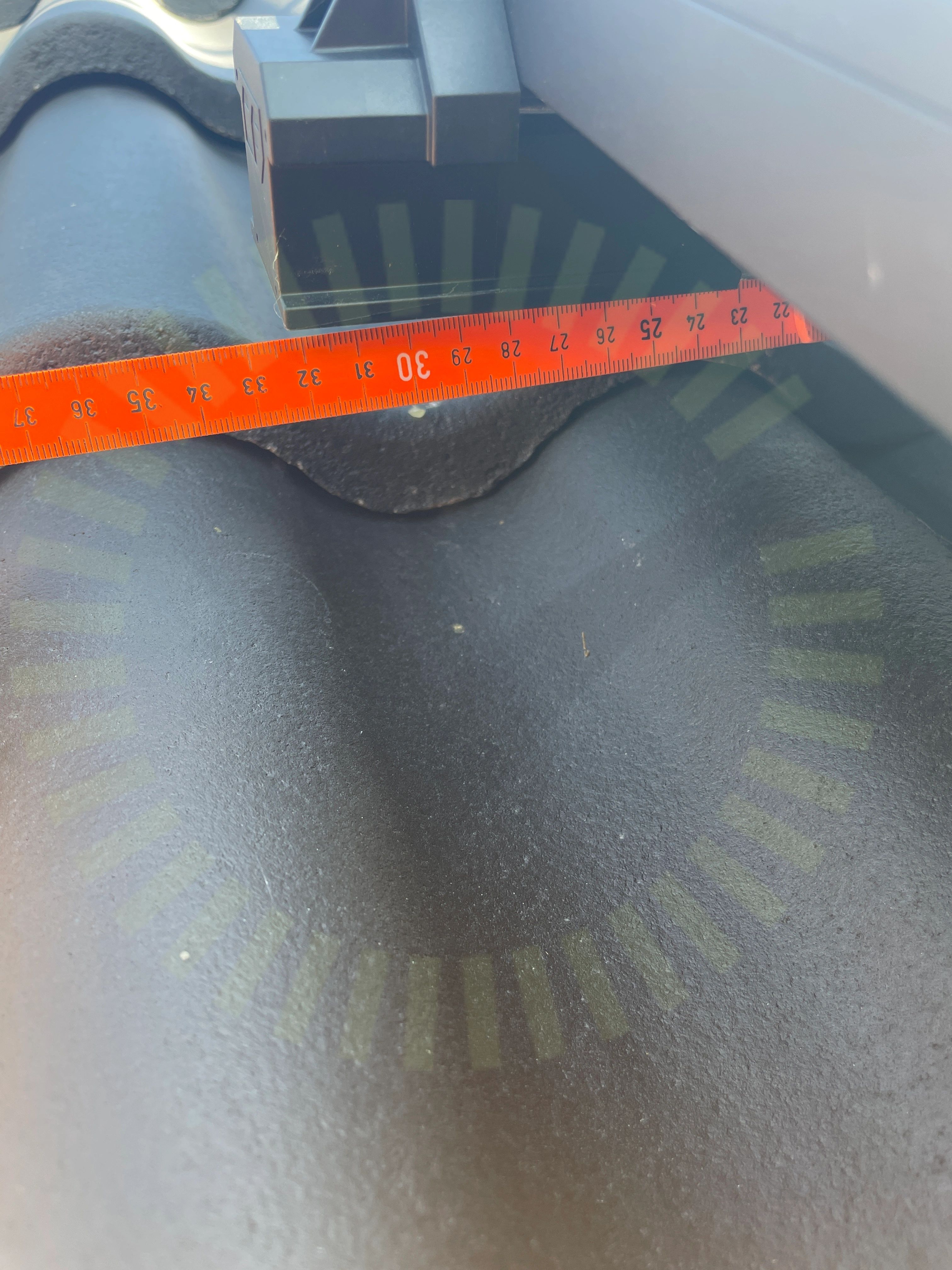

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Tiger Neo N-type 54HL4-B

Anmärkningar

6/18

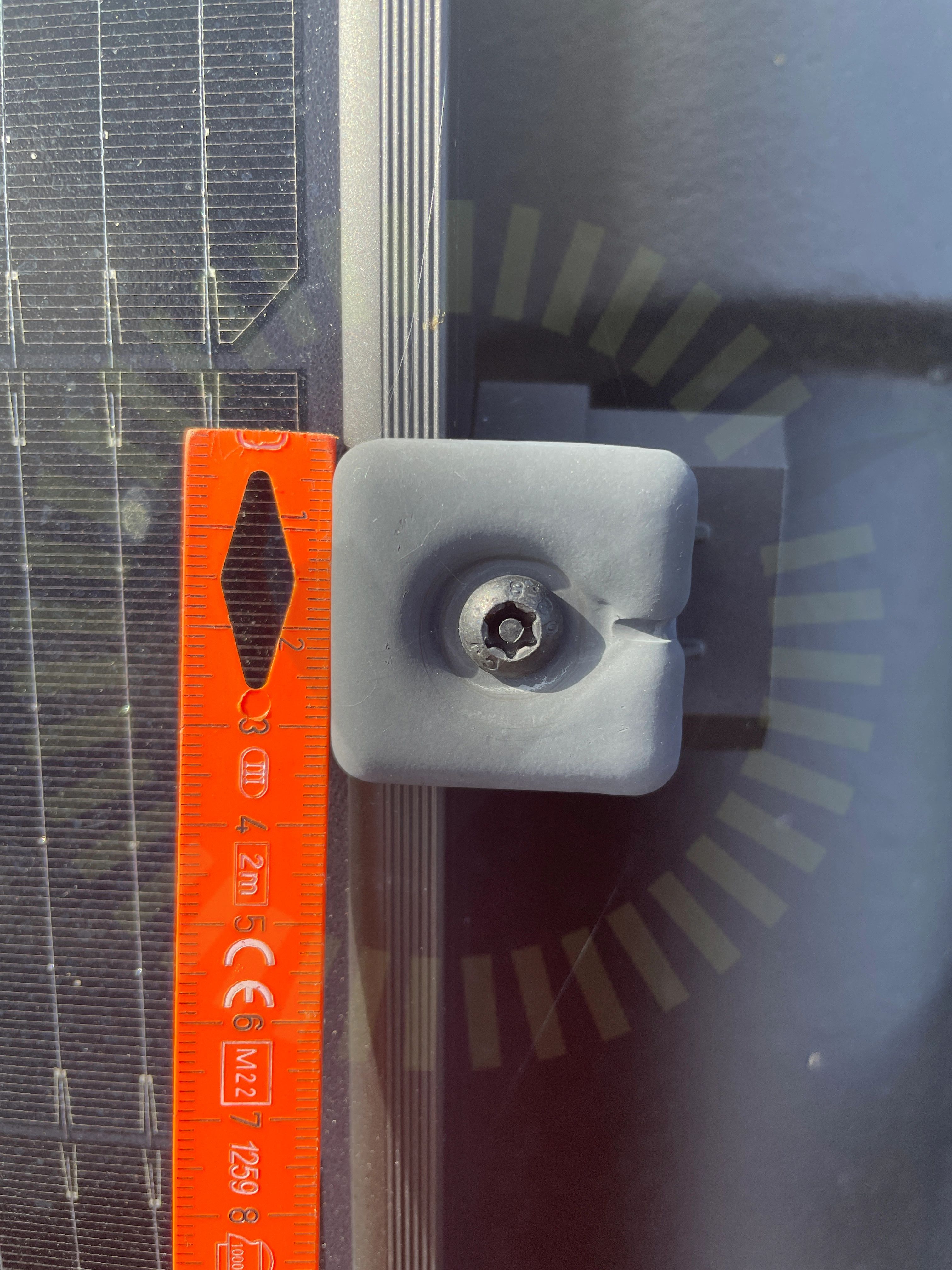

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

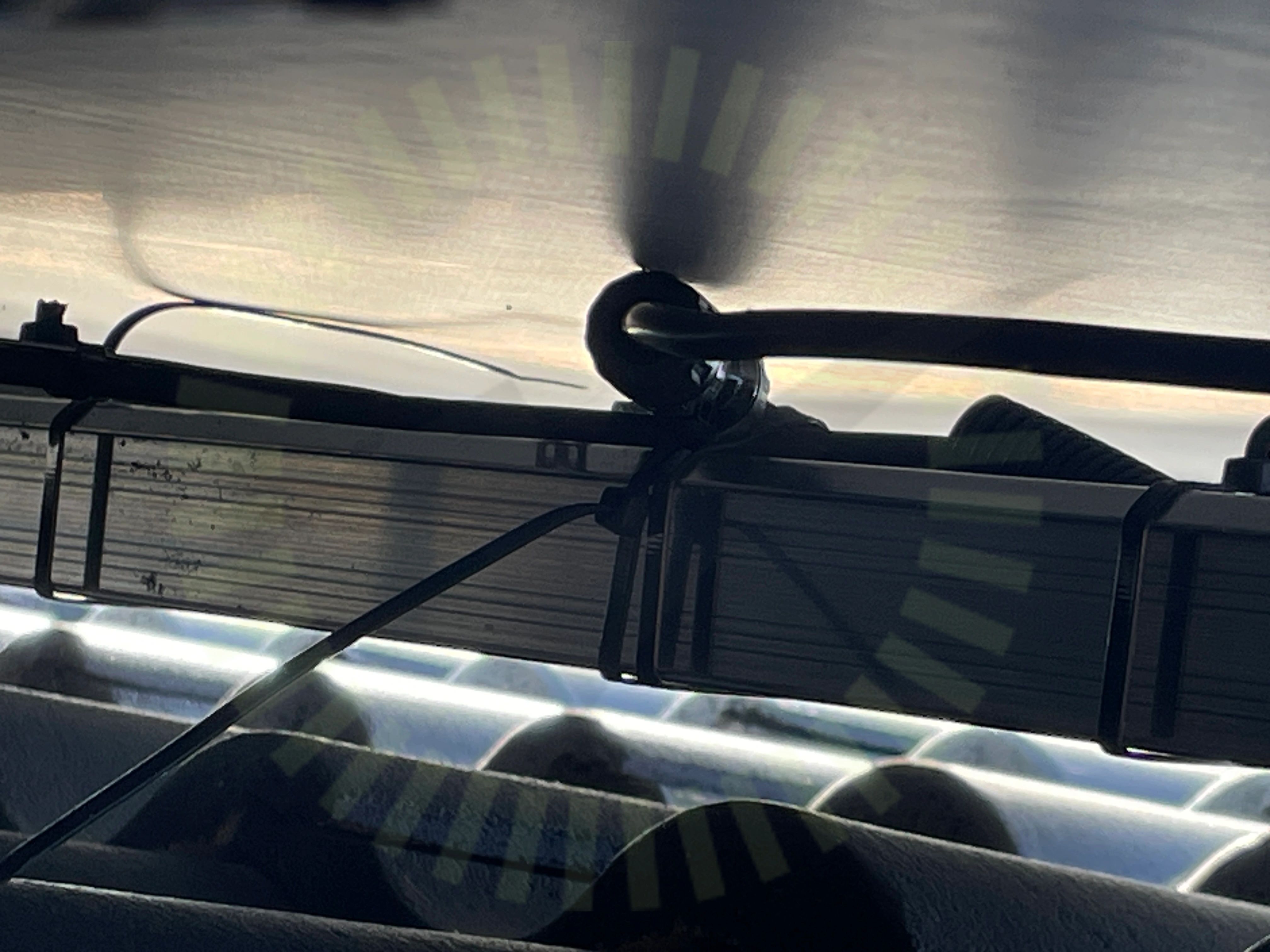

3.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon, förekommer både för långt och kort avstånd. Underlag för använda klämzoner saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15

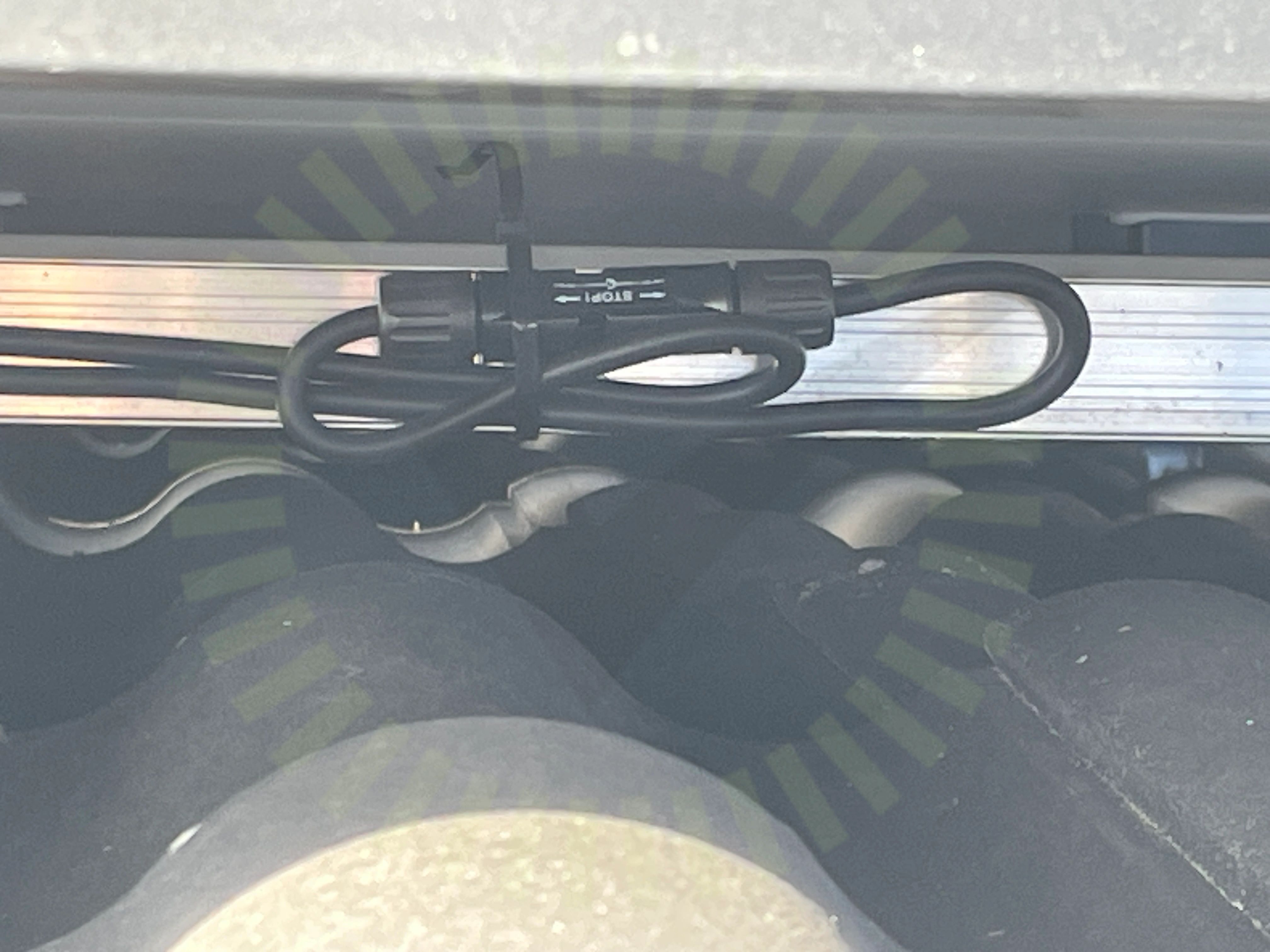

3.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

3.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

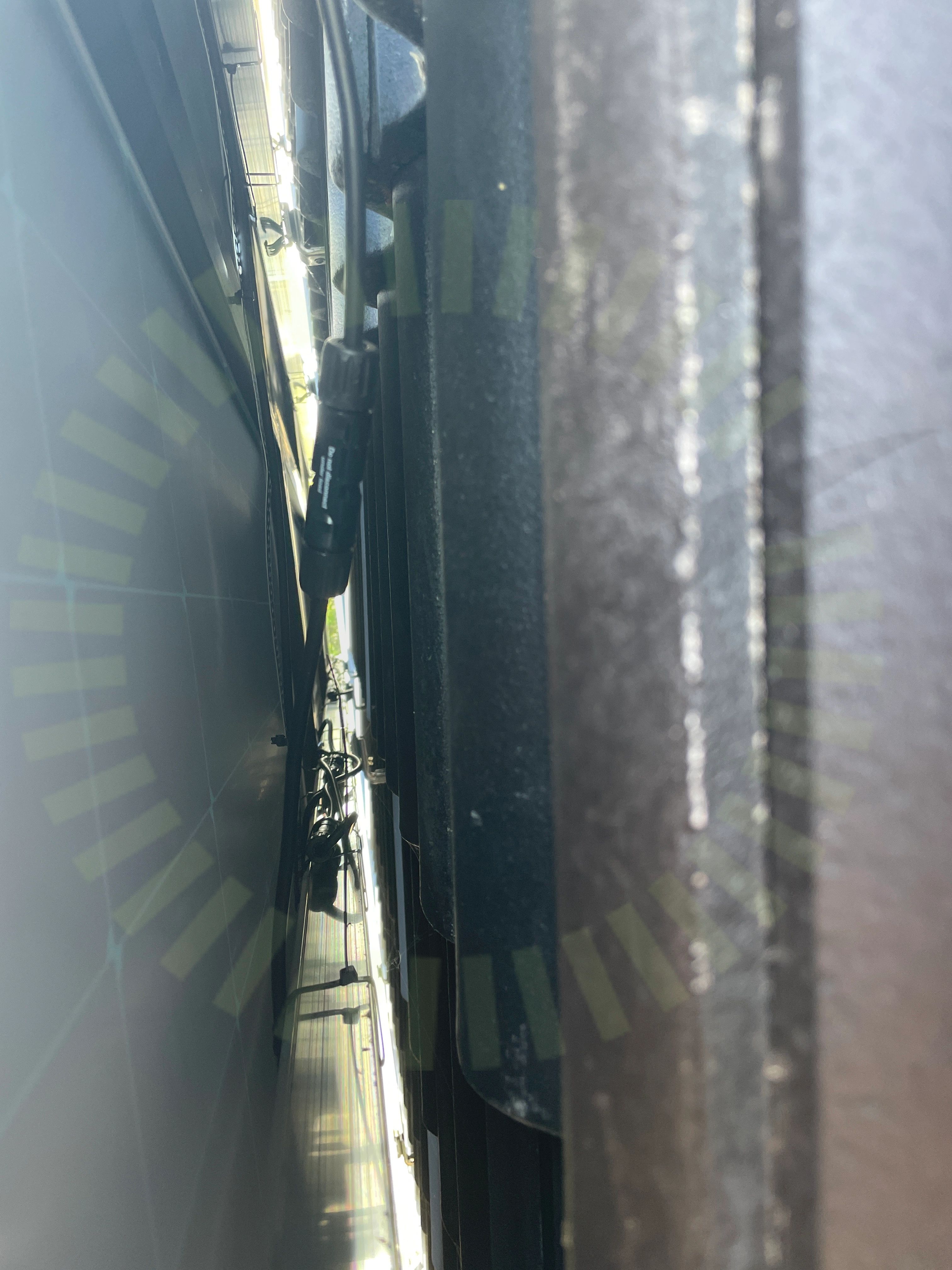

3.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skador på panel

Skuggning

Spänningar i ram

Strängförläggning

Undercentral

Anmärkningar

1/8

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

Böjradie

Fasskena

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

6/34

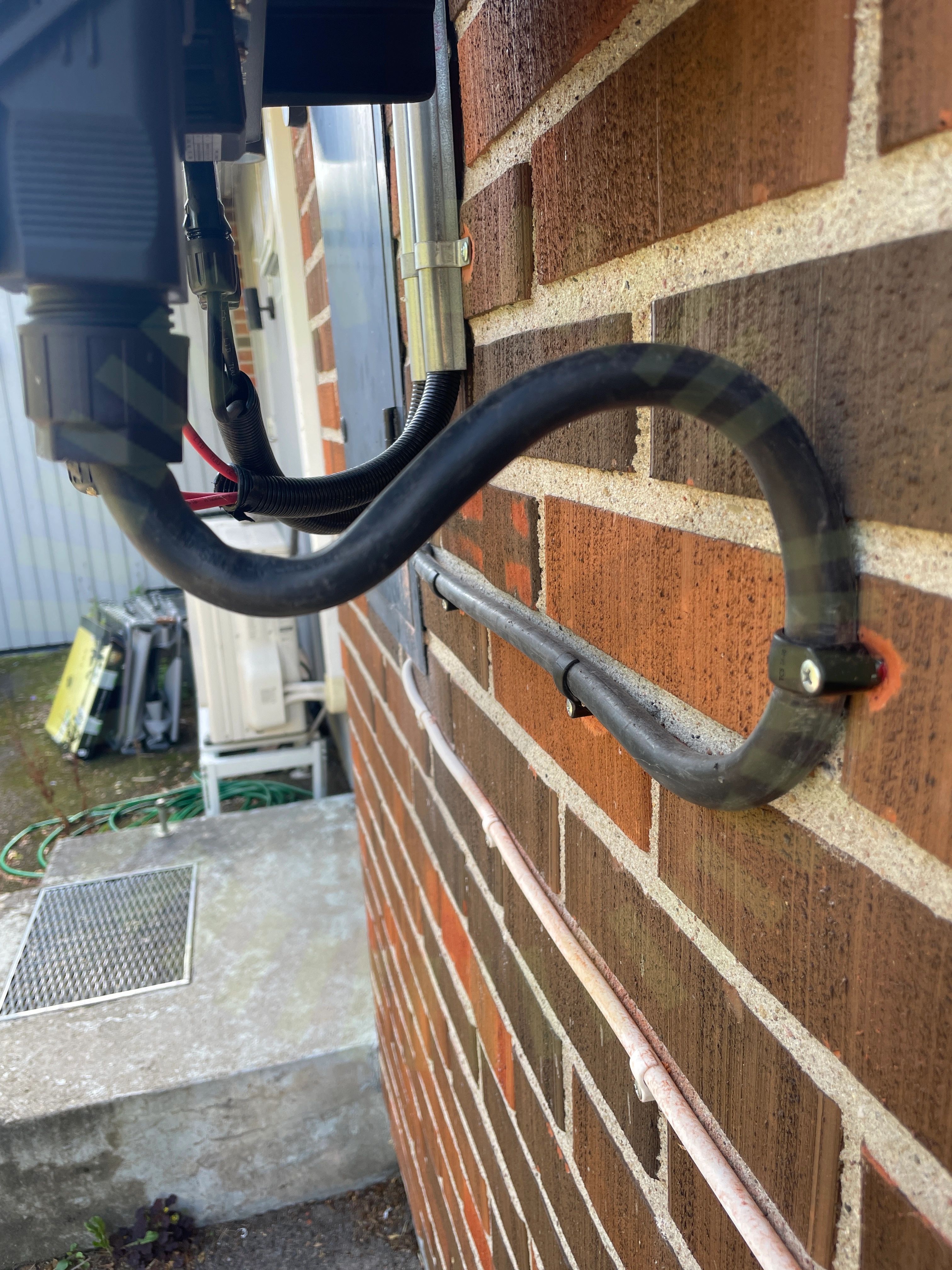

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

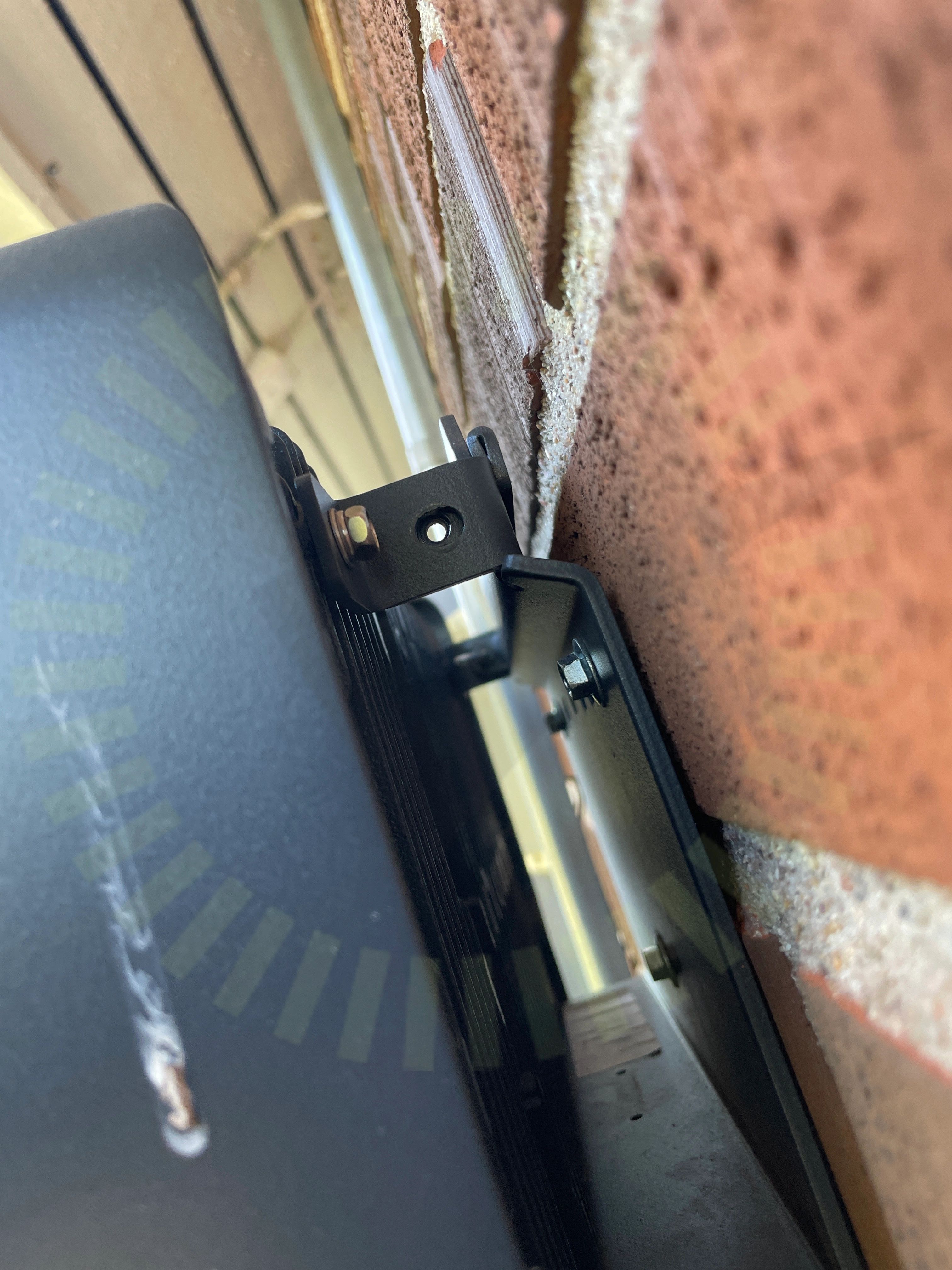

6.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

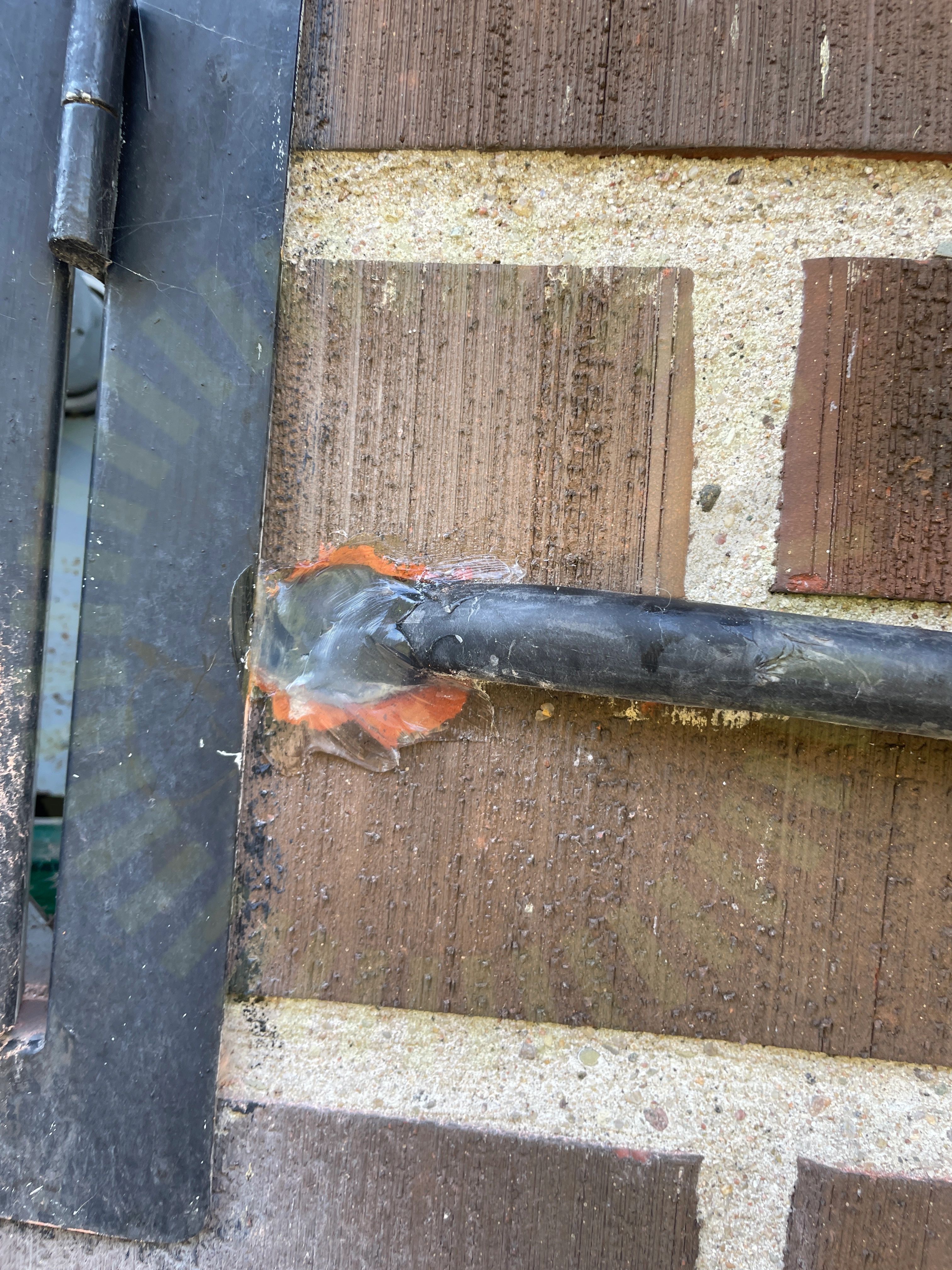

6.3 Genomföringar

Rekommendation

Produktbeskrivning över valt material av tätning för användning utomhus saknas.

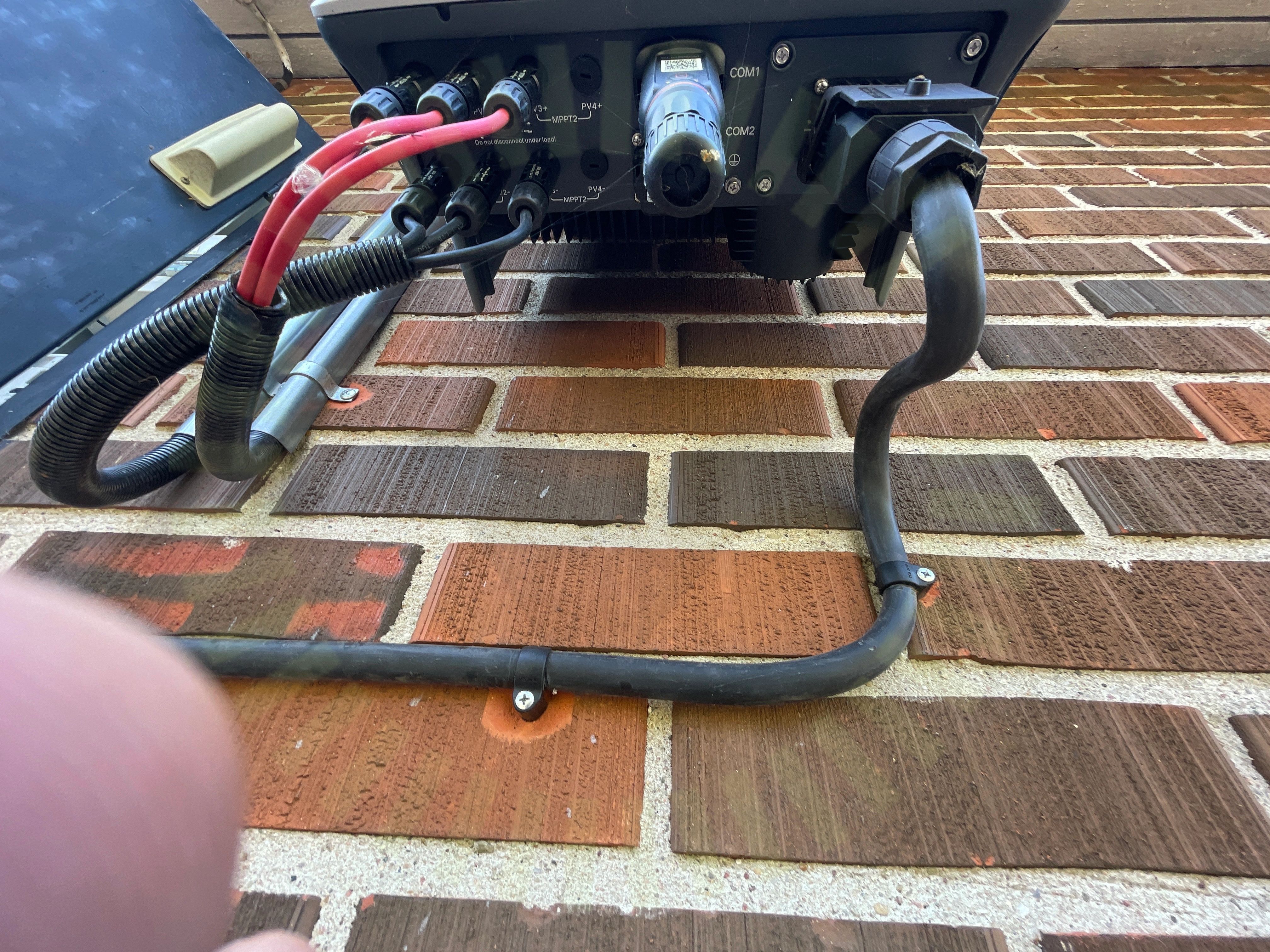

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

6.5 Skadat kablage

Inte godkänd

Mantel på kablage skadat längre sträcka.

6.6 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras nedåt med tryck från UV-slangen.

Godkända kontrollpunkter

27/34

AC Anslutning Växelriktare

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Förskruvning

Huvudsäkring

Infästning

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skarp kant

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34

Strängdesign
