Besiktningsrapport

7.9

Installation av
Nordpolen Energi
Datum
25 augusti 2023
Ort
Skepplanda, Västra Götalands län

Takstolsinfästning

Takstolsinfästning

Klämmornas placering

Klämmornas placering

Kontaktdon

Kontaktdon

+ 9

+ 9
79% godkända
21% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Smartmätare: CHINT DTSU666

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Tak 1, Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)

Anmärkningar
6/16

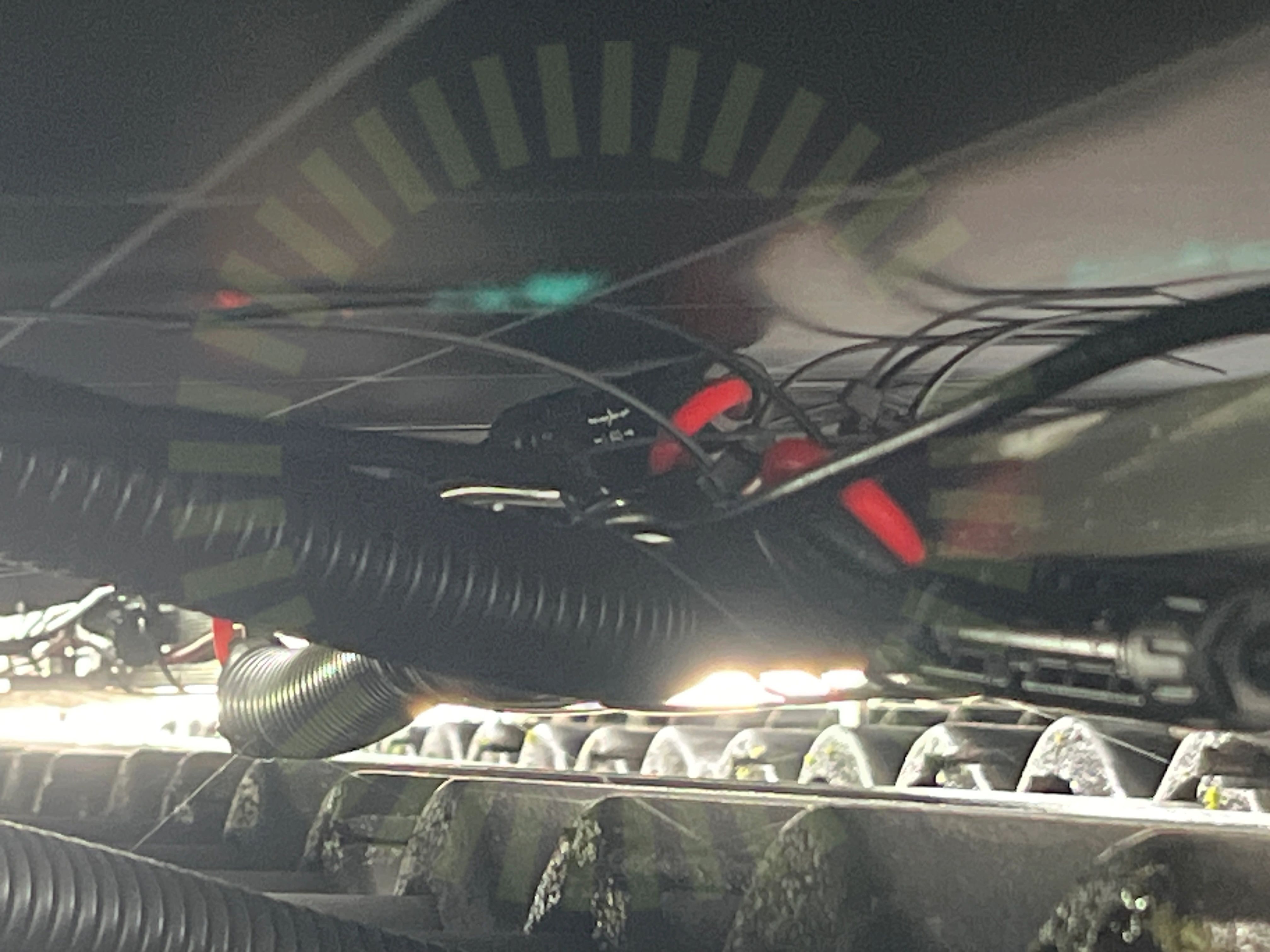

Föremål mot bakstycke
2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Förbindelse av kontakter

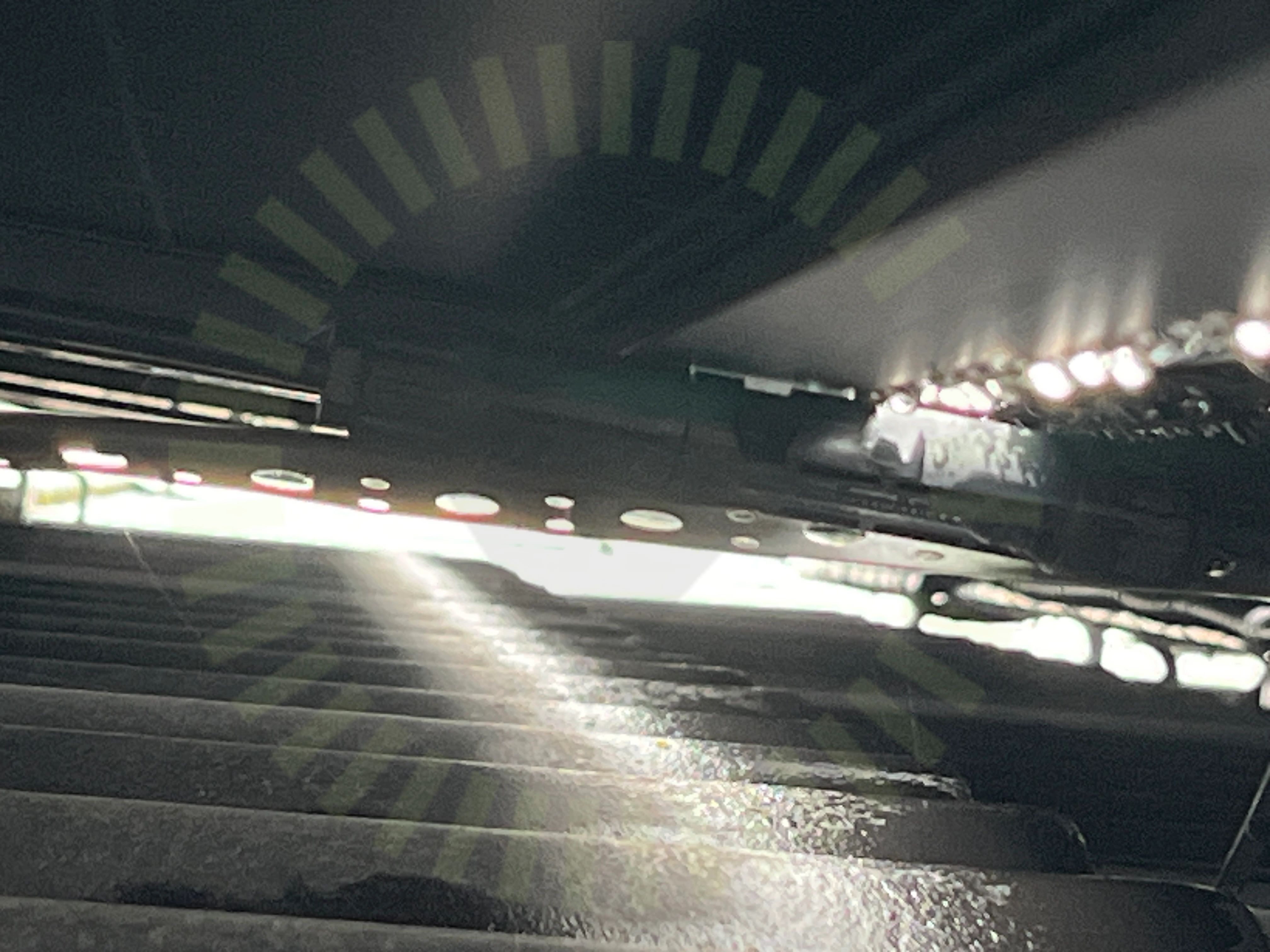

2.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare

SS 436 40 00, 712.526
Klämmornas placering

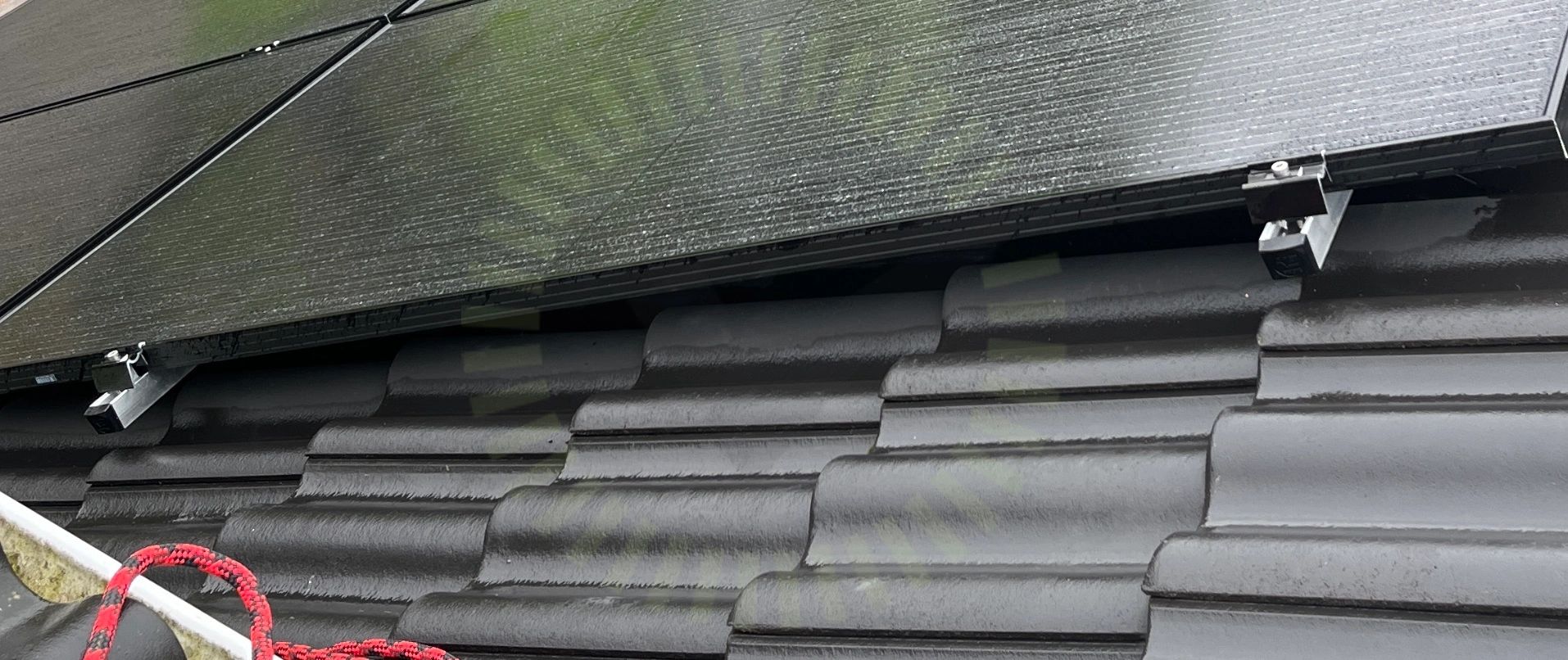

2.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Tillverkarens anvisningar
Kontaktdon

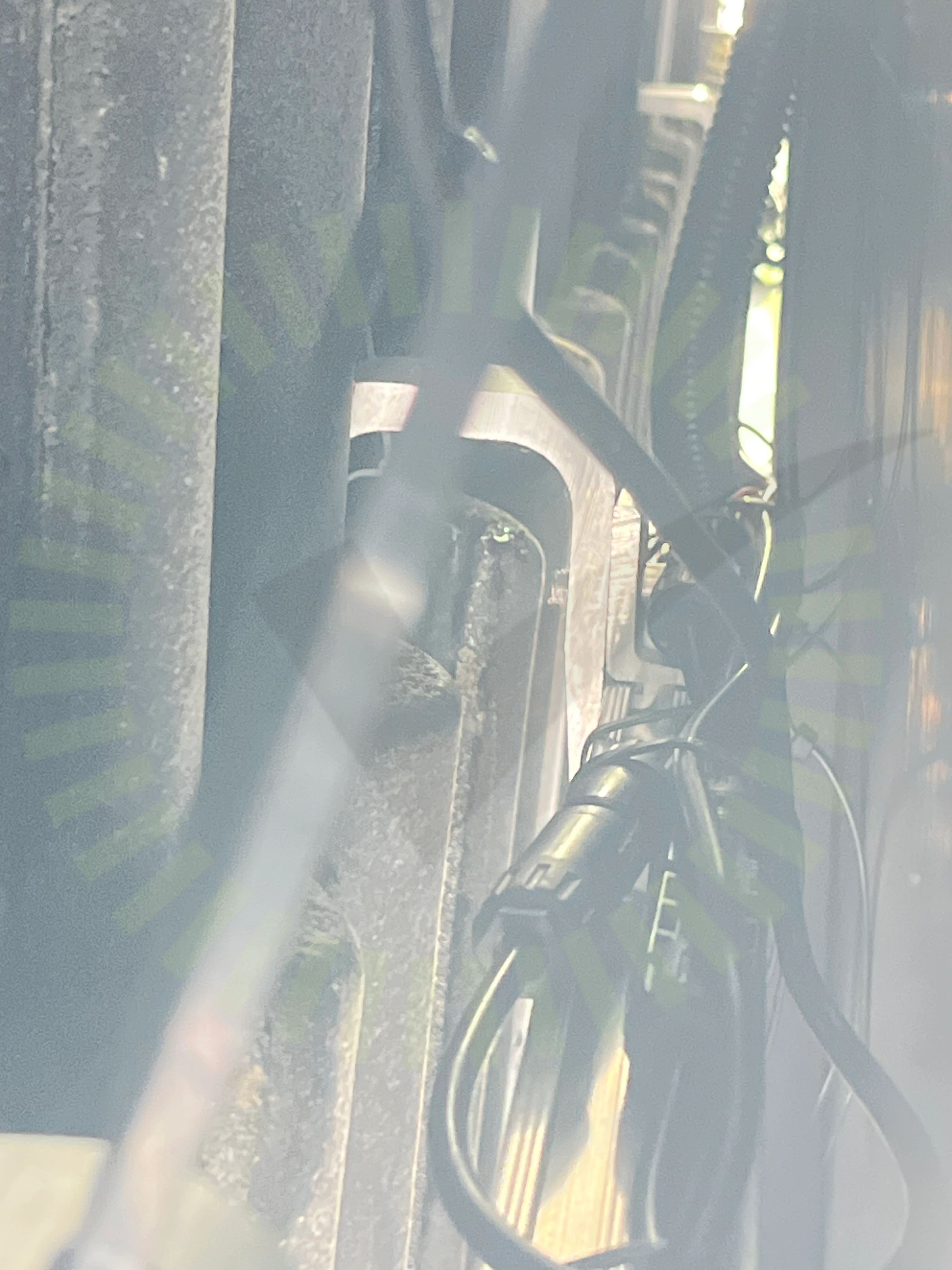

2.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Kopplingslåda
2.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

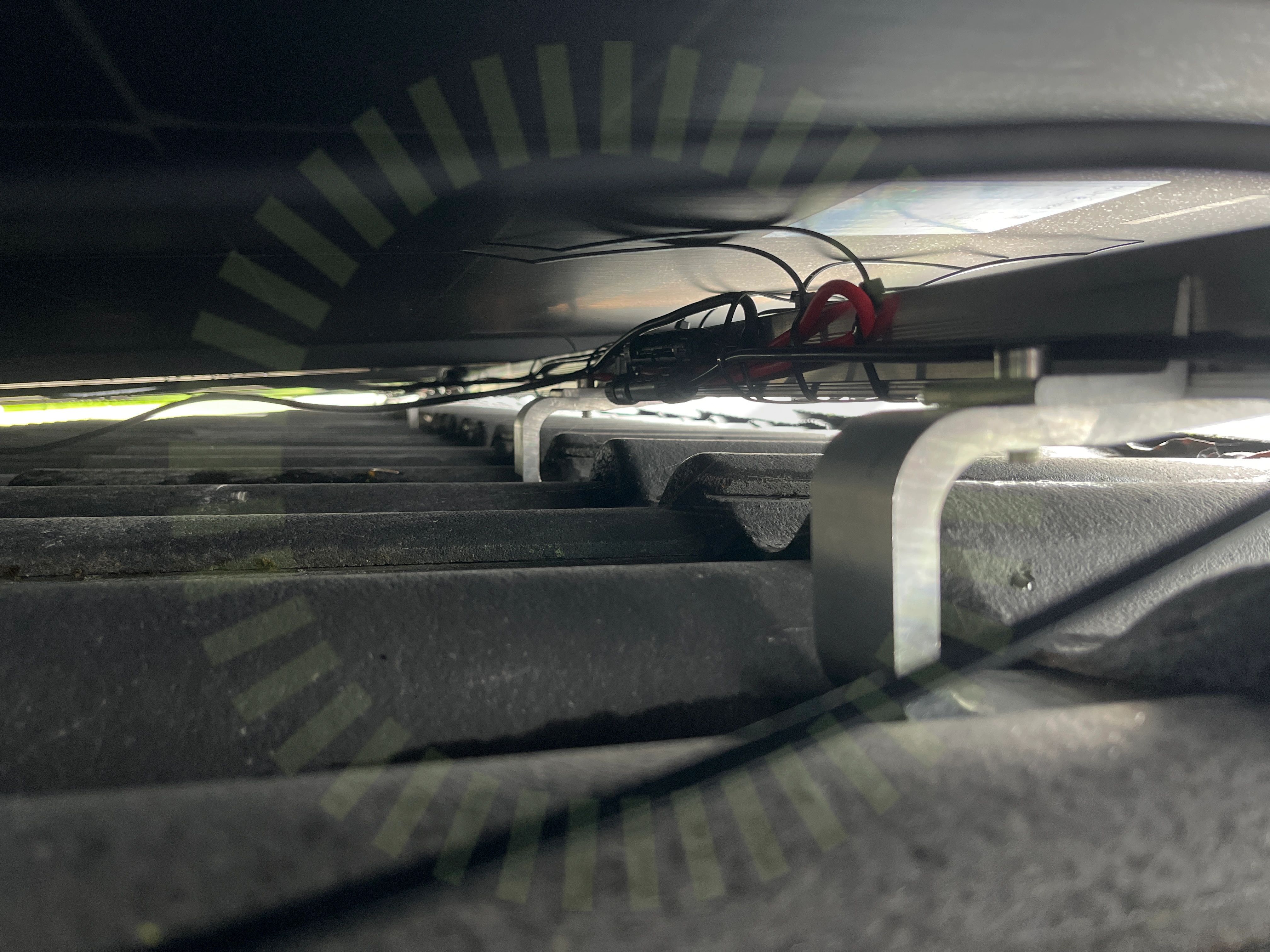

Panelkablagets böjradie
2.6 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter
9/16
Avstånd till yta
Dräneringshål
Klämmornas överlappning
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/16
Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar
8/27
Kabeluppfästning

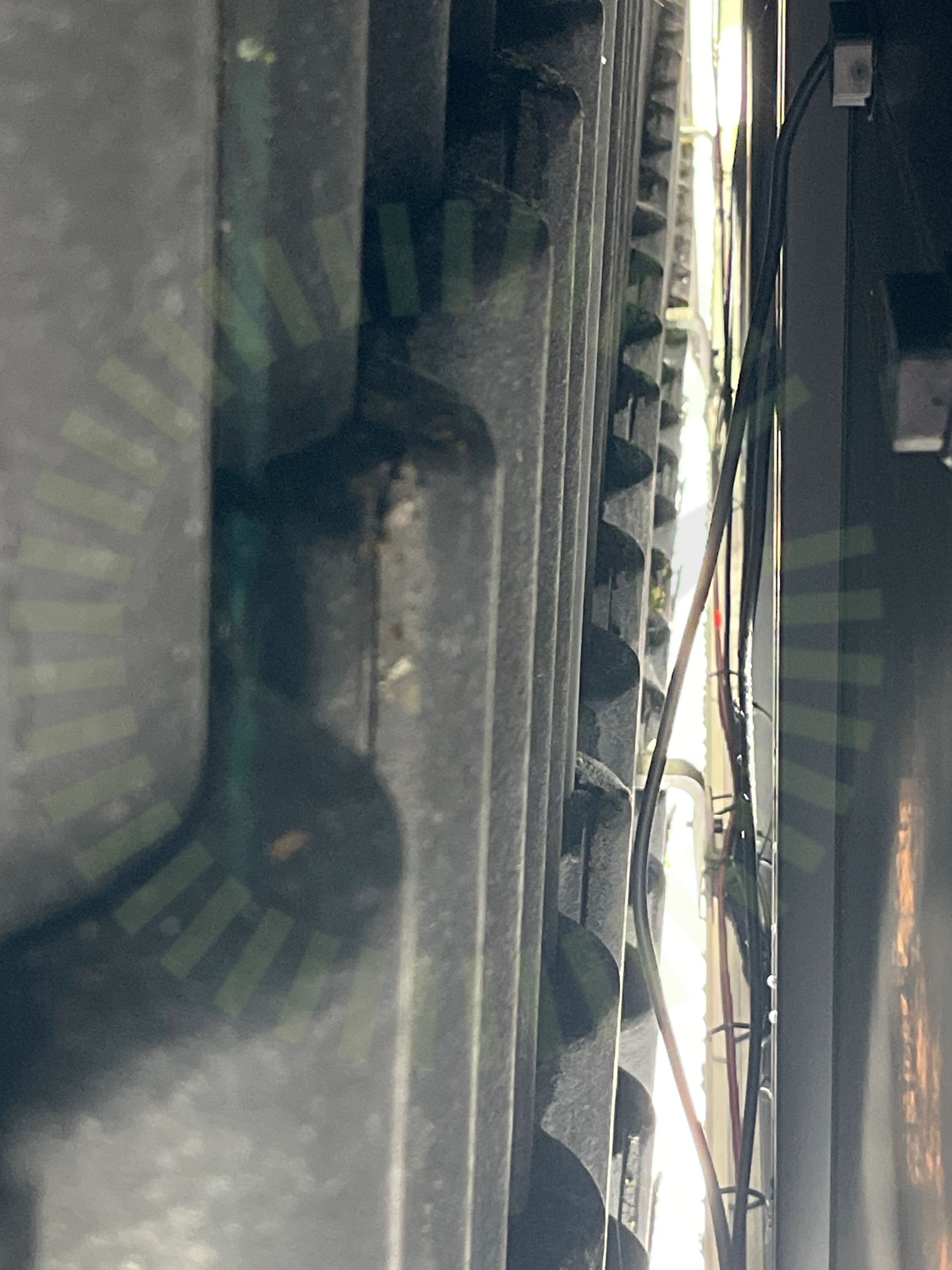

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skador

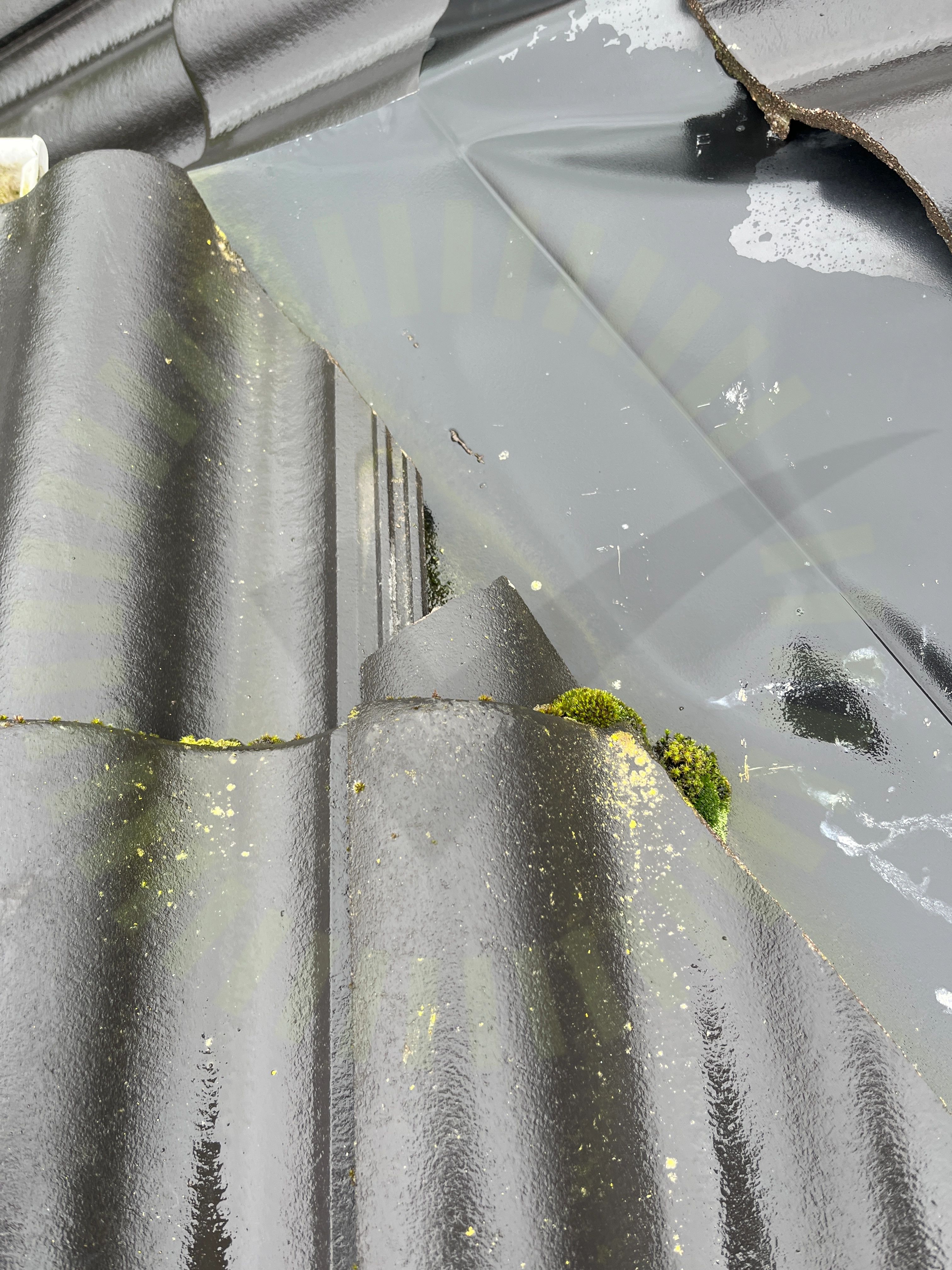

3.2 Skador

Inte godkänd

Skador noterade på taket runt installationen.

Infästning utanför takstol

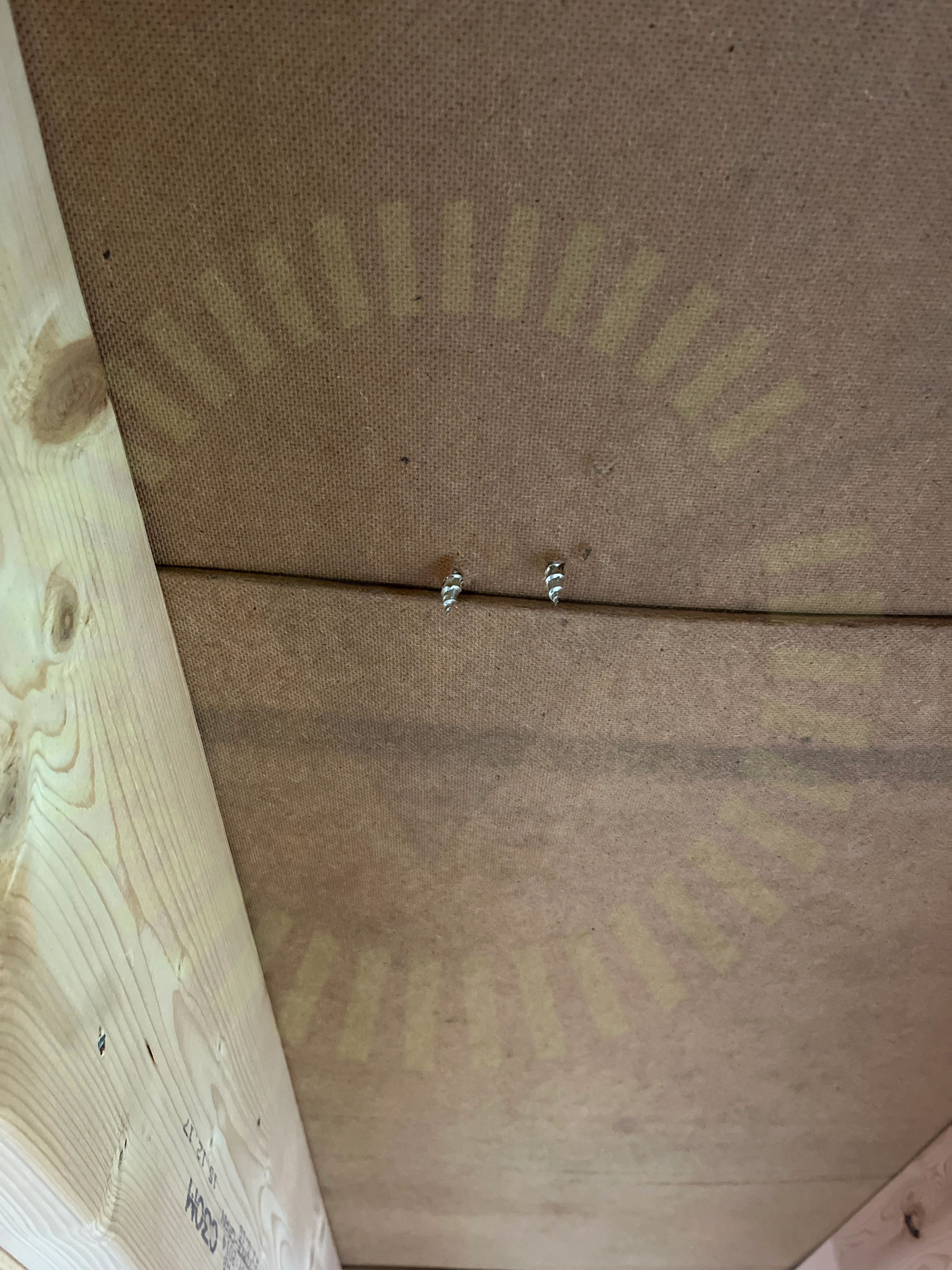

3.3 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
3.4 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt ca 30cm.

Snö- och vindlastberäkning
3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
3.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt ca 120cm.

Snö- och vindlastberäkning
Takstolsinfästning
3.7 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Underliggande takpanna

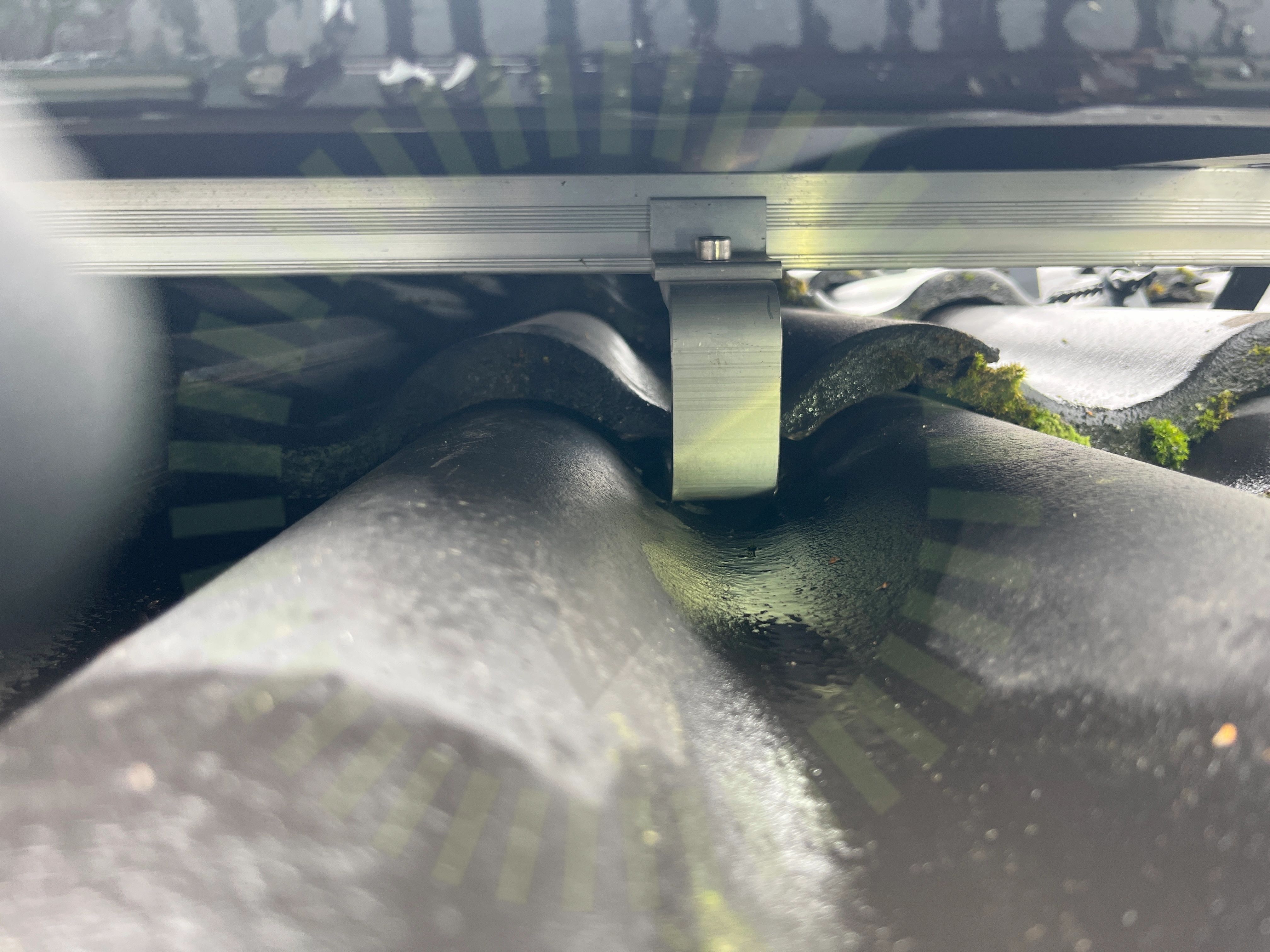

3.8 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13
Godkända kontrollpunkter
18/27
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Mittklämmor
Panelramens höjd
Placering
Infästningar
Kabeldragning mellan takytor
Klämmans placering i skena
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Skruvar korrekt
Takets lutning
Tvådelad takkrok
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/27
Takgenomföring

Varselmärkning

Anmärkningar
1/5

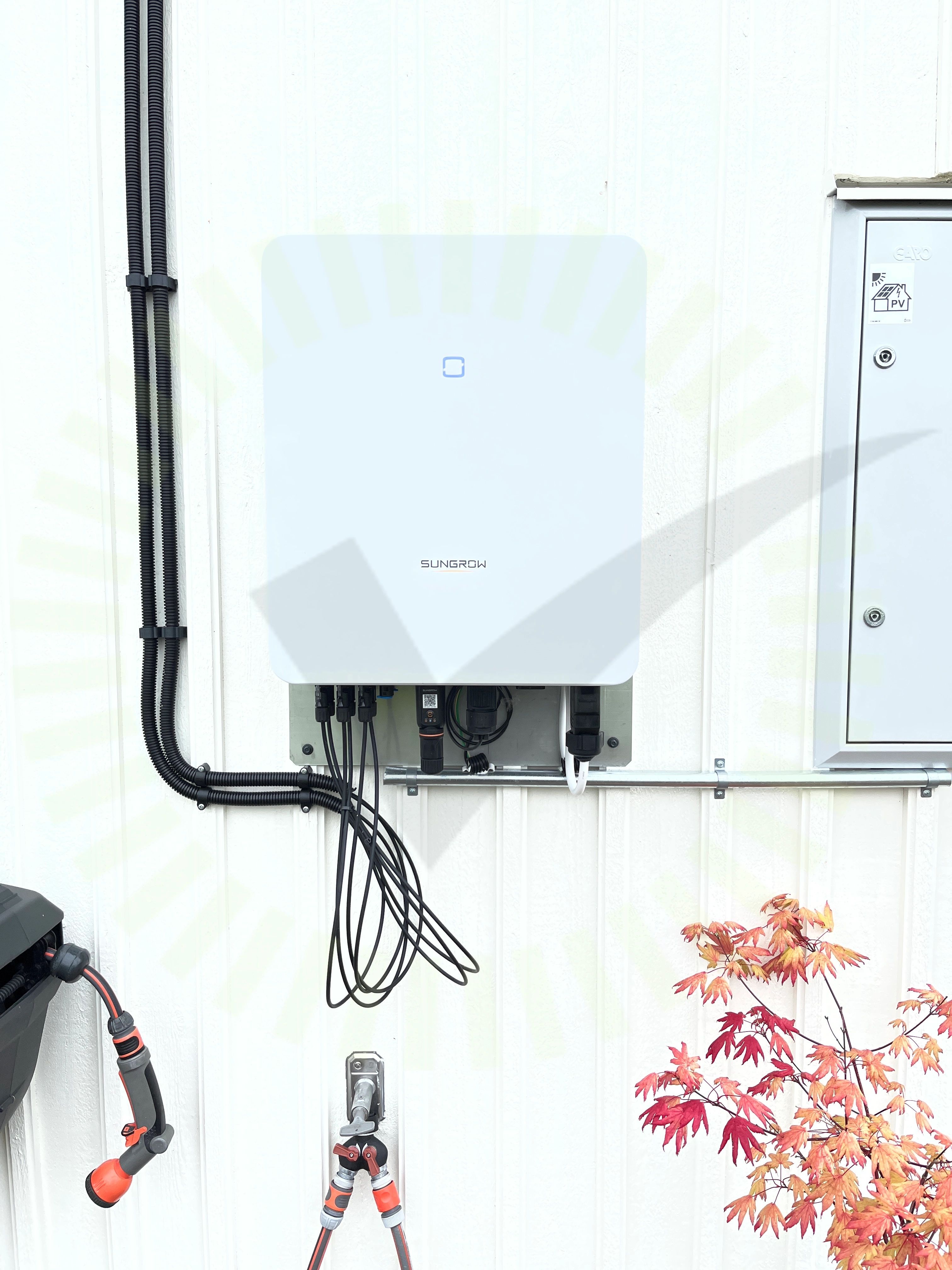

Varning för likspänning
4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
3/35
5.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

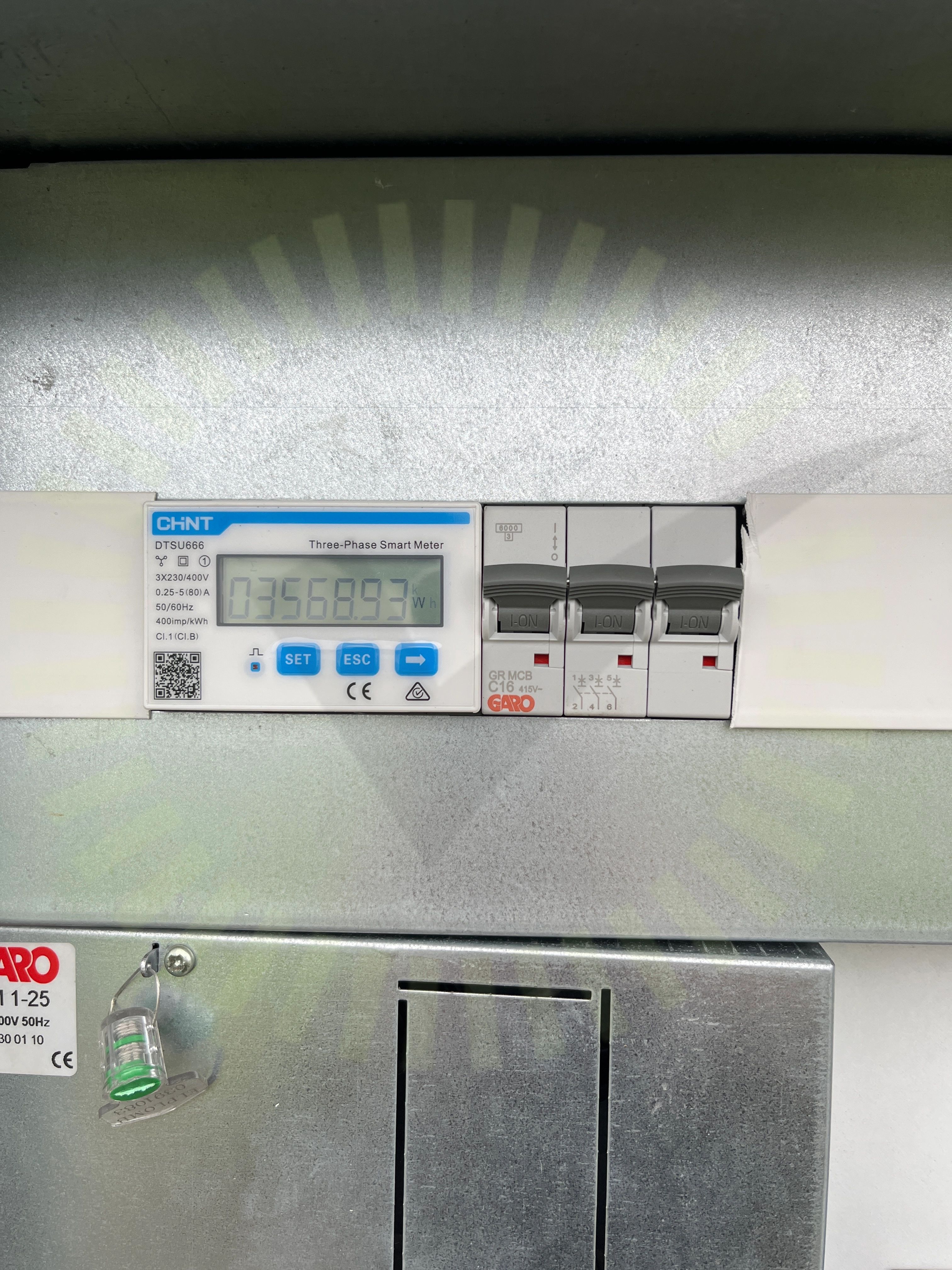

Märkning
5.2 Märkning

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

5.3 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Godkända kontrollpunkter
32/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Placering
Skadat kablage
Skarp kant
Smartmätare
Stress på kontakter
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
