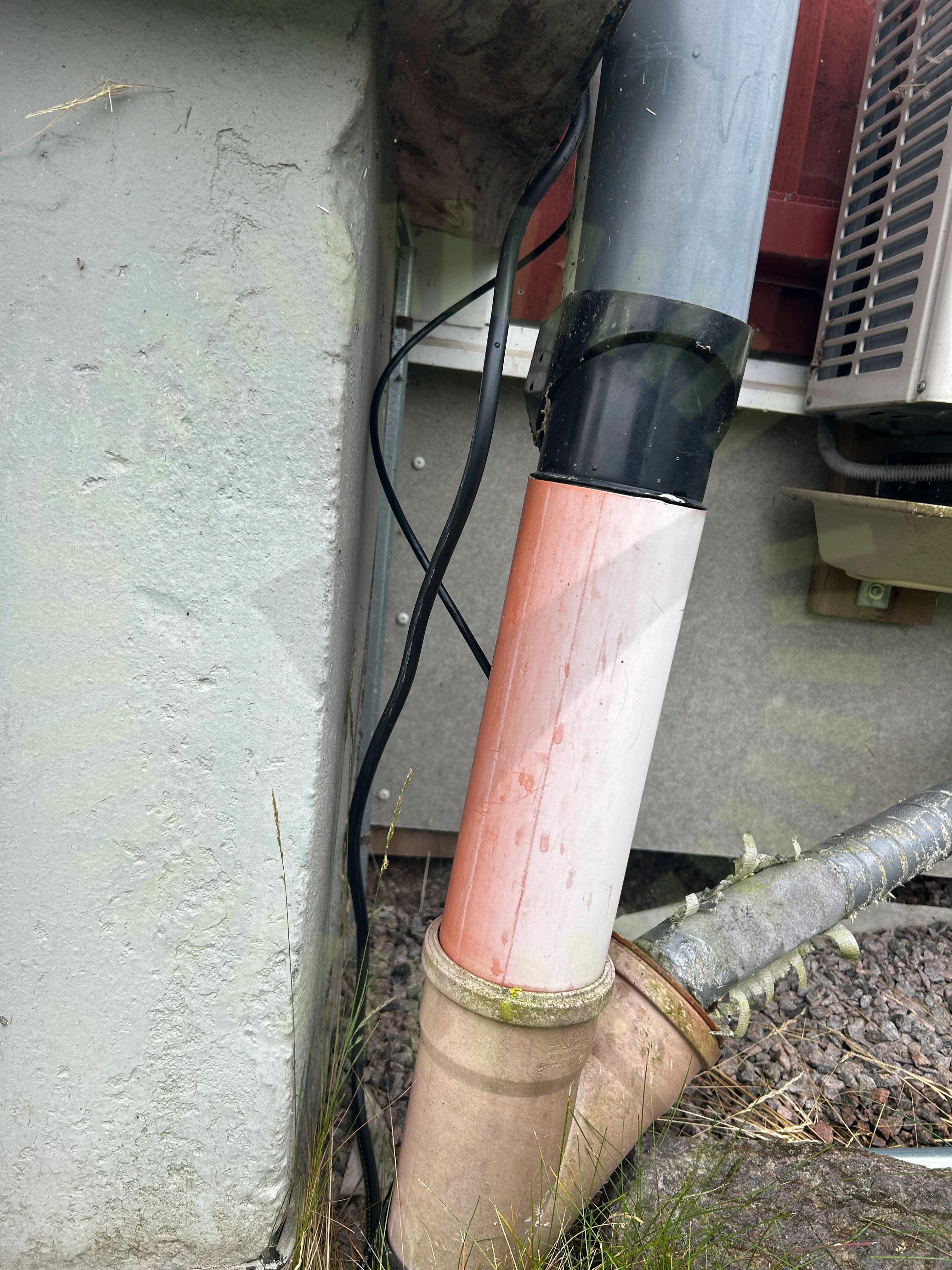

Kablage är inte lämpligt uppfäst. Kund ska gräva ner kabelslangen själv men från mark och upp till första infästningspunkt är avståndet för långt och väggen är inte helt rak vilket gör klamringen mer komplicerad och ska inte vara kundens ansvar.
SS 436 40 00 (522.8.4)

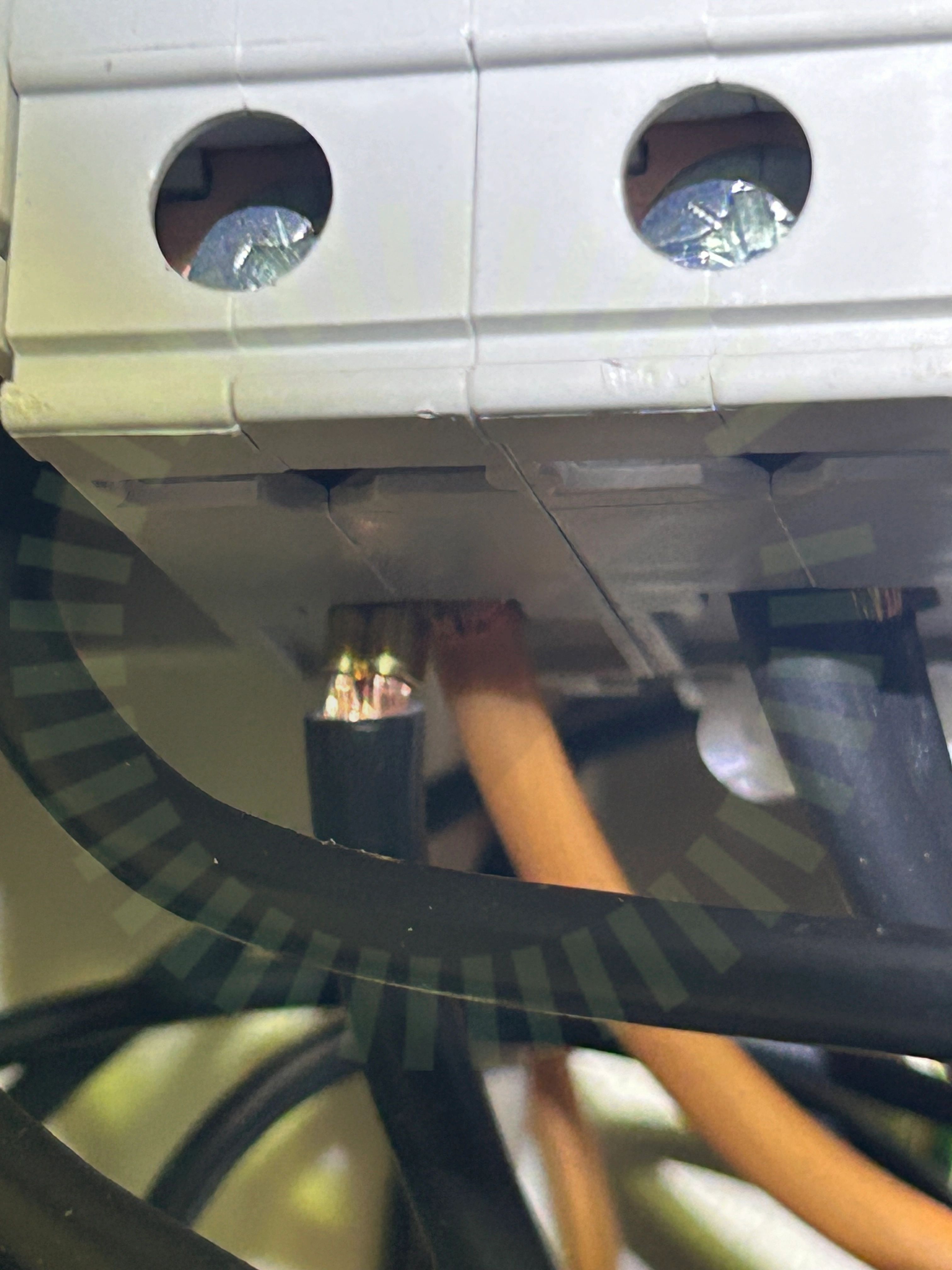

2.2 Anslutning av ledare
Inte godkänd
Mångtrådig ledare med kabelsko är ansluten i samma plint som mångtrådig ledare utan kabelsko. Ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)
2.3 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning krävs enligt tillverkarens anvisningar.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

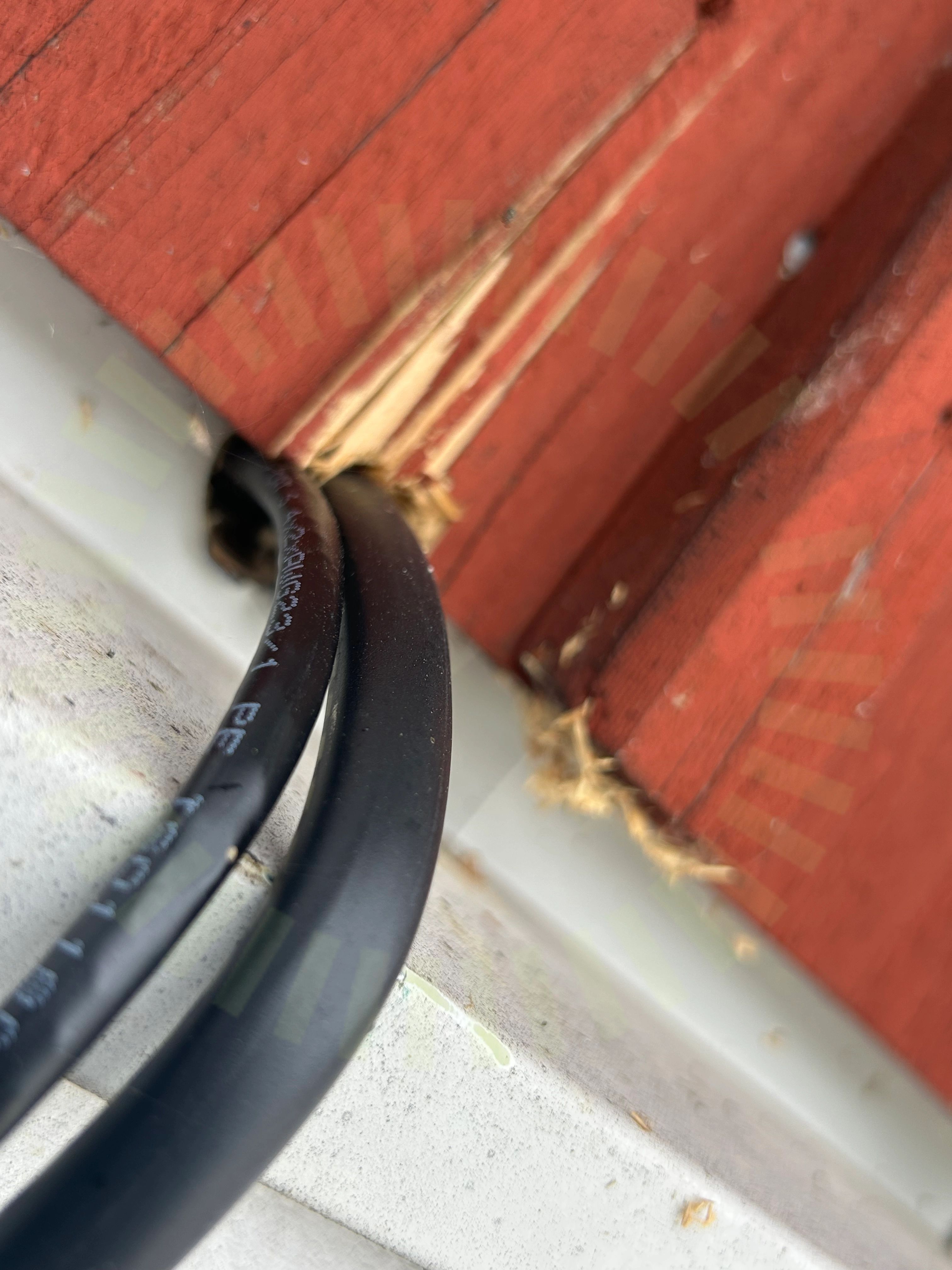

2.4 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)

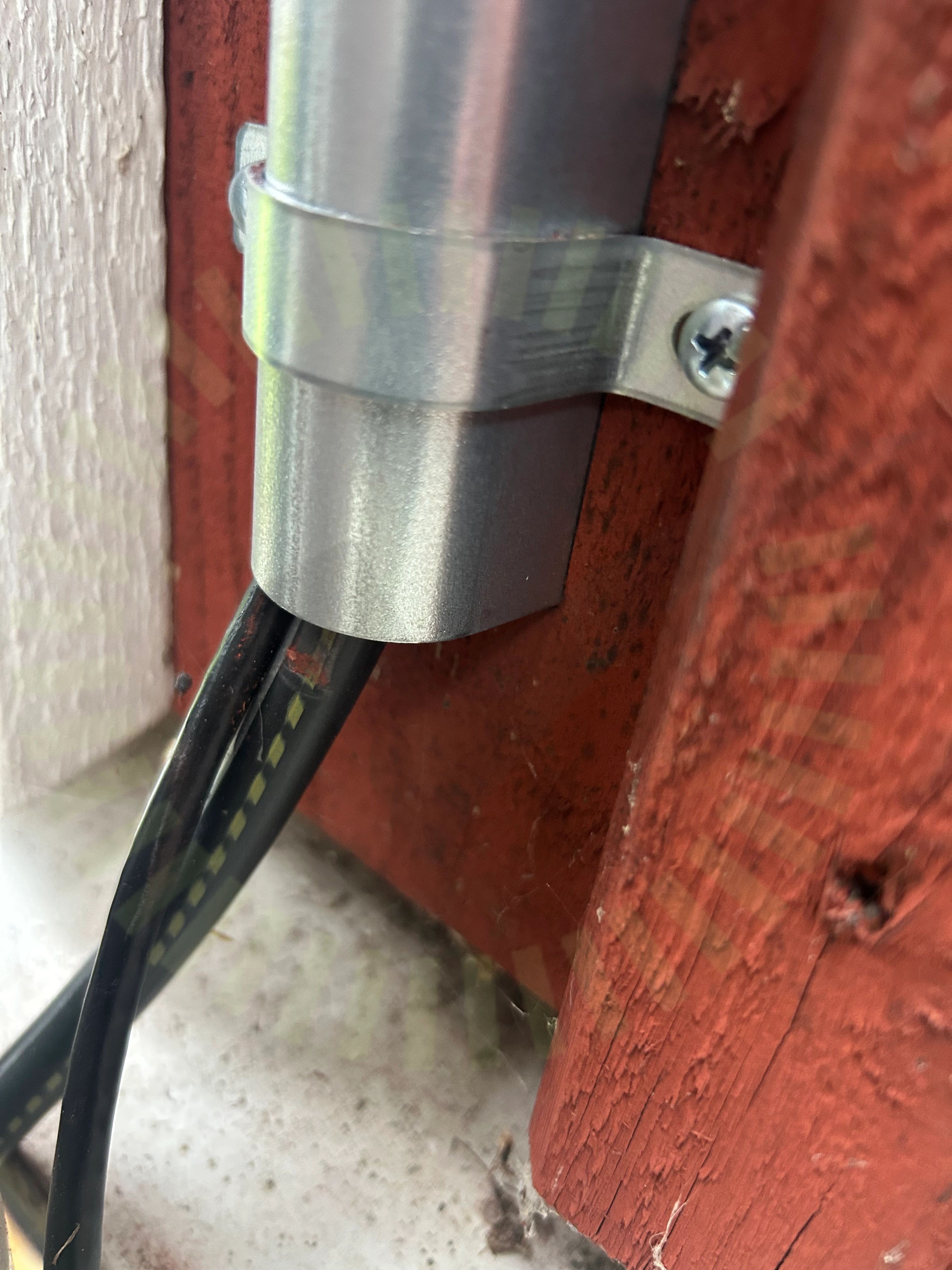

2.5 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant både vid husfasad och garagefasad.
Godkända kontrollpunkter
41/46
AC kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledare
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
19/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradie
