Besiktningsrapport

9.3

Installation av

1KOMMA5°

Datum

13 juni 2023

Ort

Färjestaden, Kalmar län

Skenornas infästning

Förbindelse av kontakter

Panelkablagets böjradie

+ 3

90% godkända

10% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-12-25KTL-M5

Tillbehör

Elmaterial: Kapsling

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Elinstallation (2)Kapsling (7)Tak 1, ESDEC Lutande Panntak (30)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (16)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Elinstallation

Kapsling

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/26

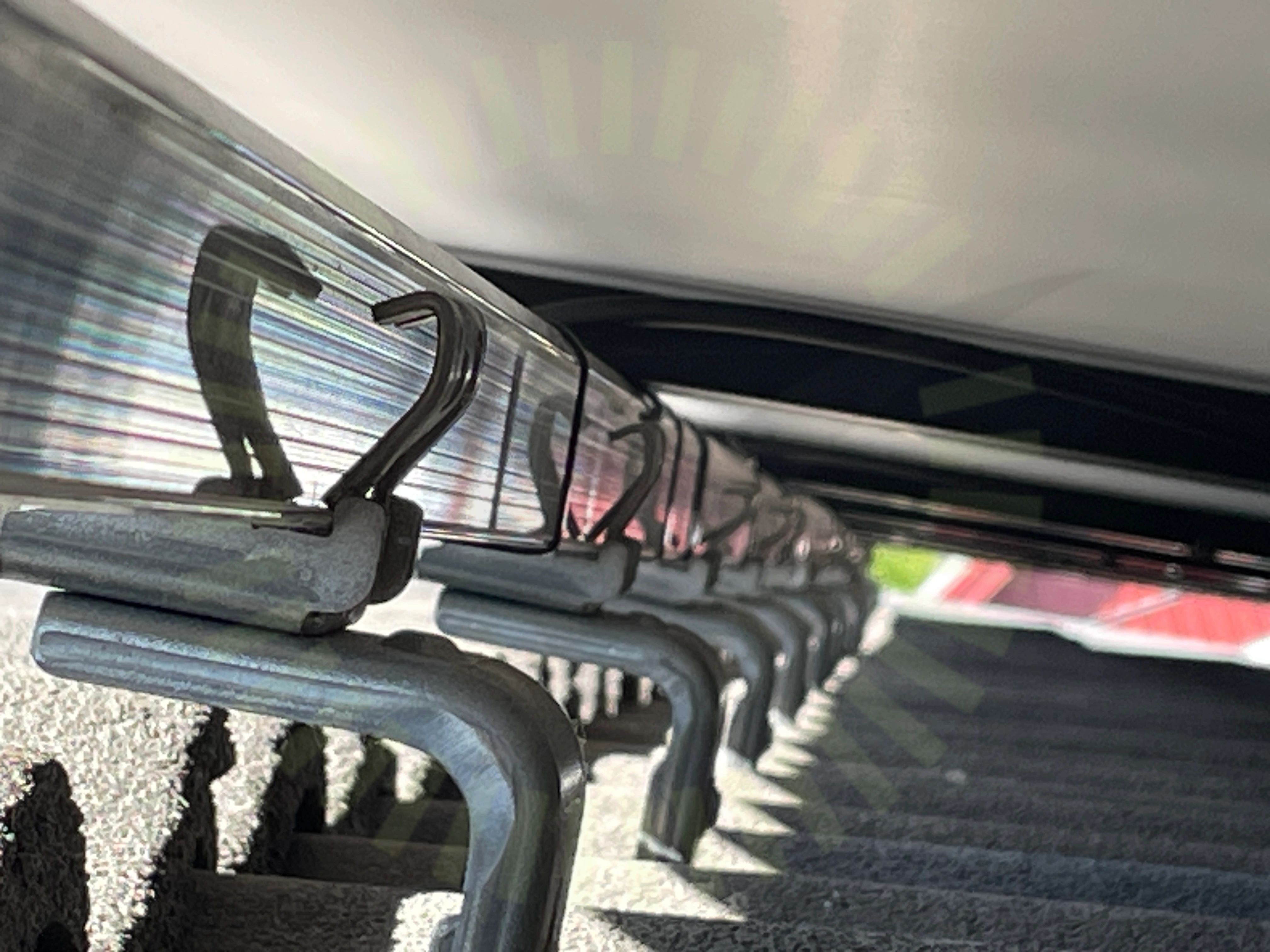

4.1 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen på två st infästningar på garaget som tydligt blivit krökta

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

25/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

4/16

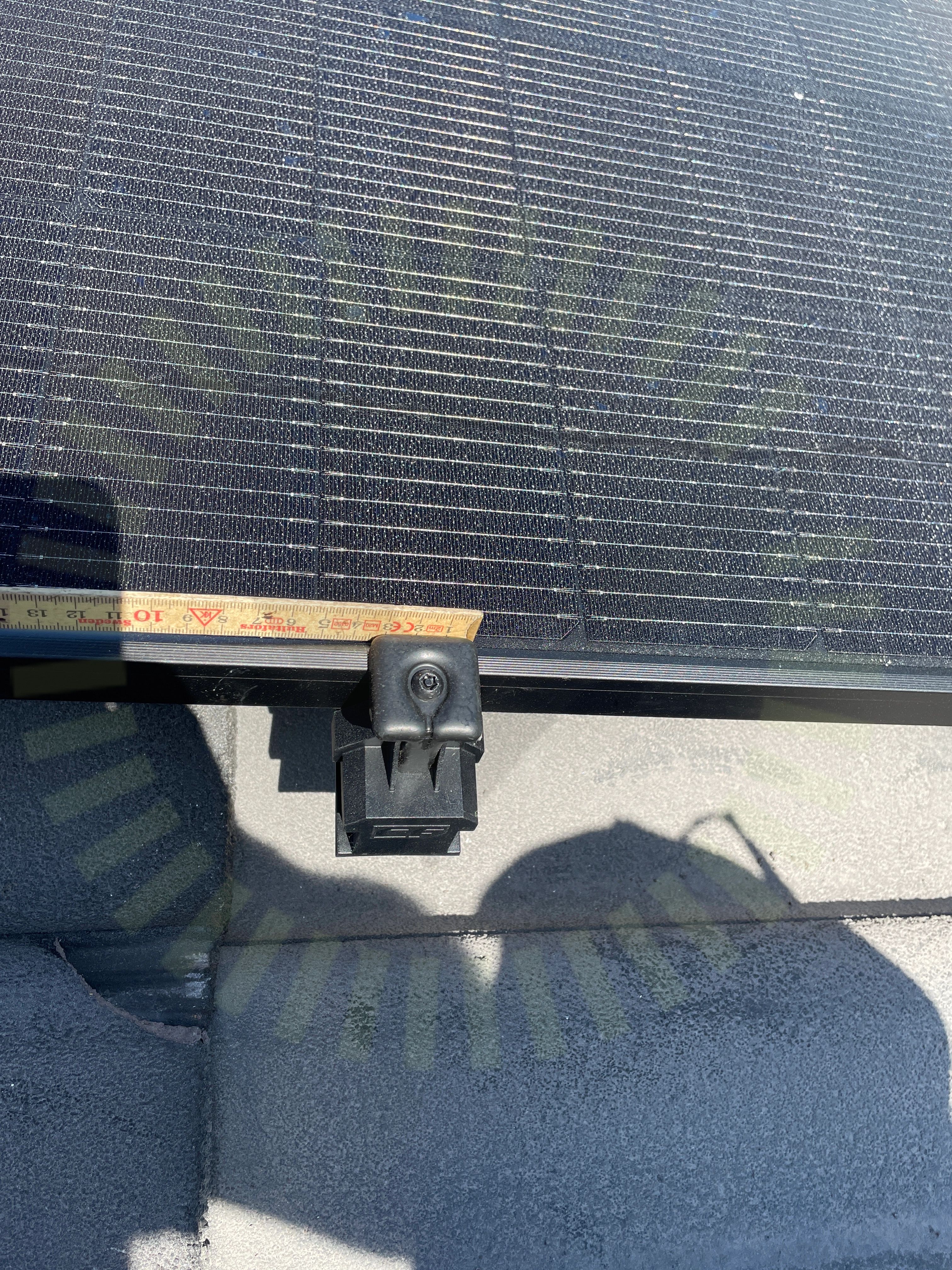

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen enligt tillverkarens manual. Underlag för att den använda klämman är godkänd saknas.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

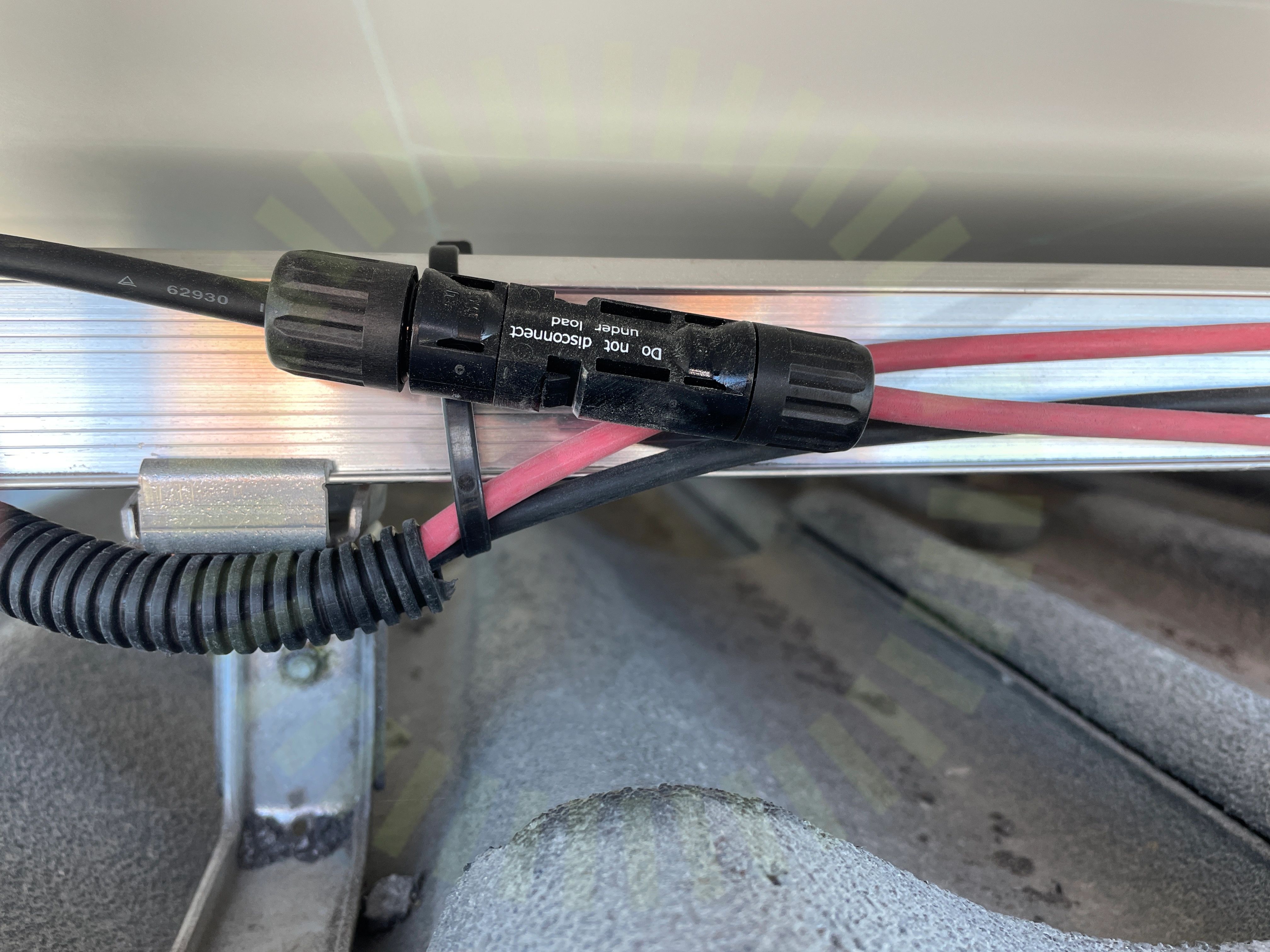

5.2 Förbindelse av kontakter

Inte godkänd

Förskruvning till Staublis kontakter får ej vara bottnade

Staubli Assembly instructions MA231 (de_en), sid 10/12

5.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon i manual. Underlag för använd klämzon saknas.

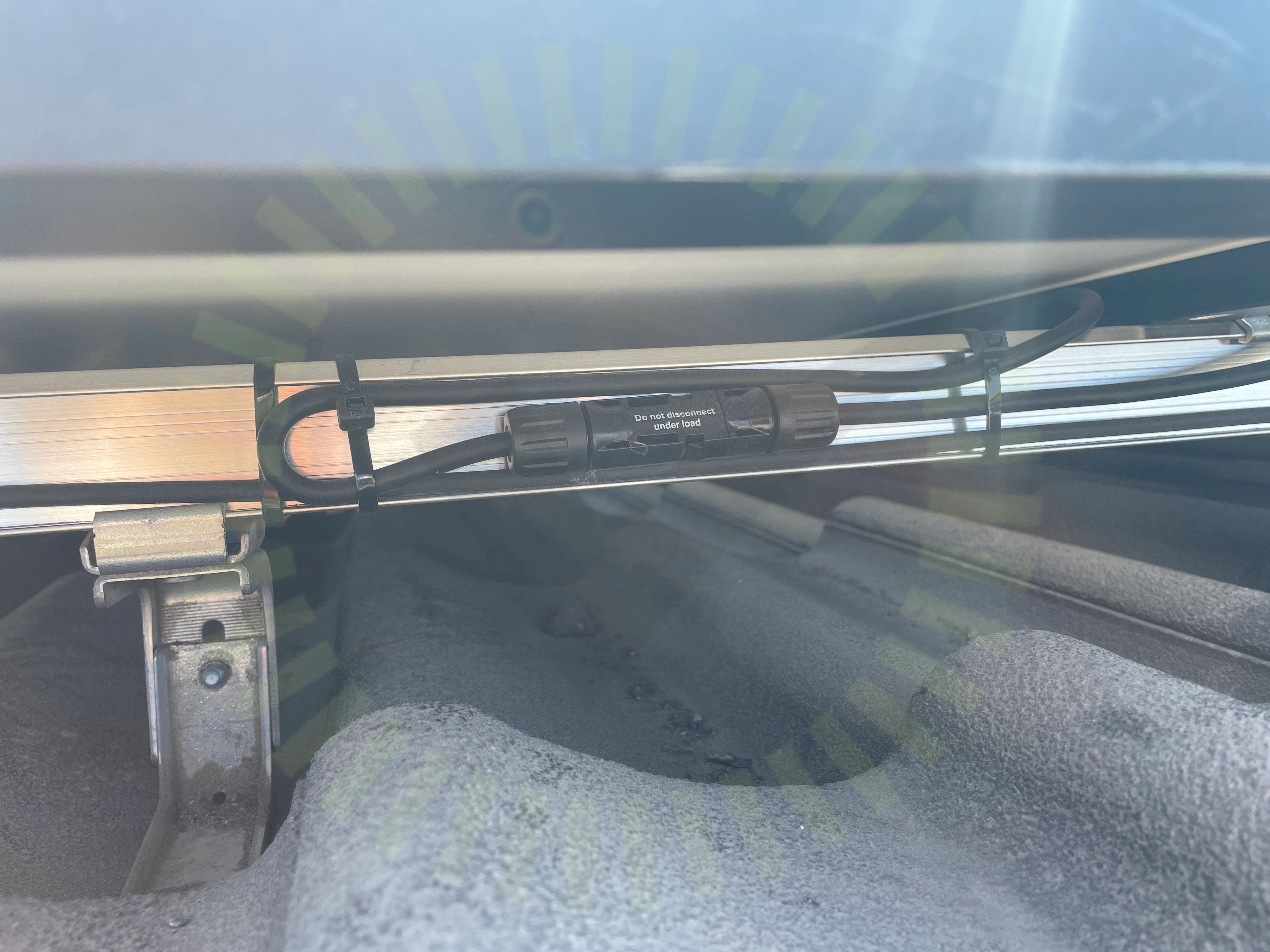

5.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/16

Avstånd till havet

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/5

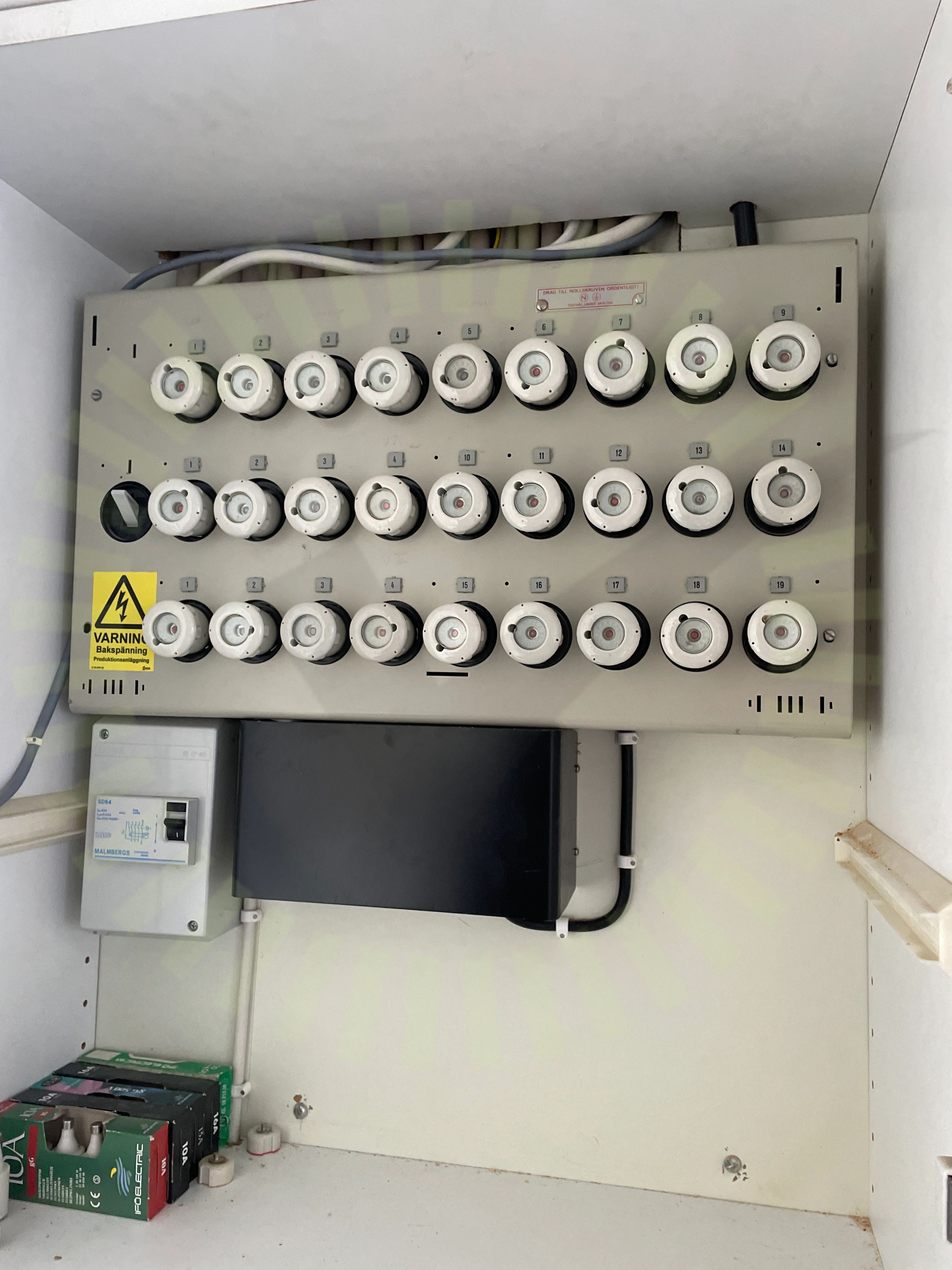

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentralerna som matas från växelriktaren

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

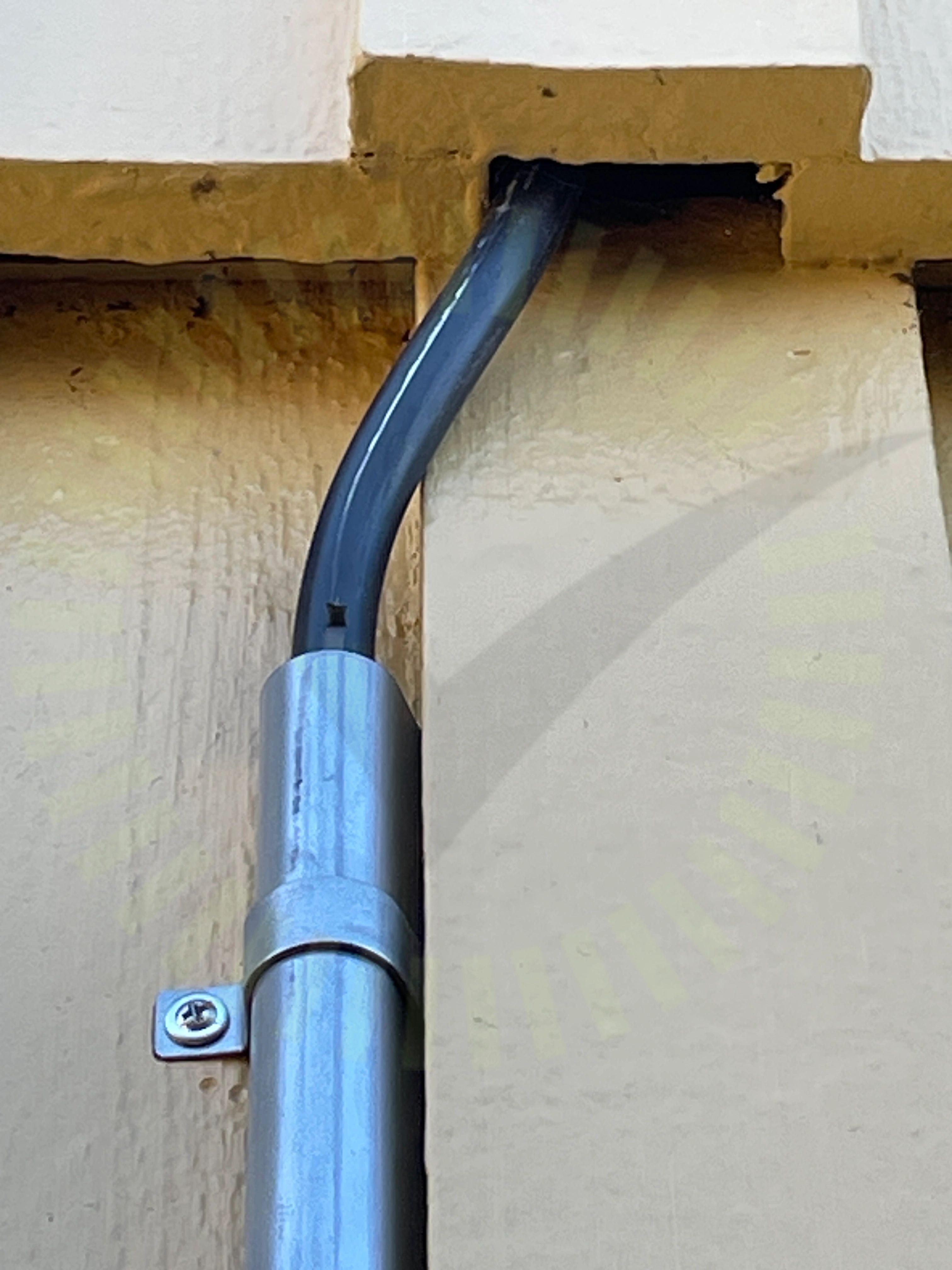

7.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

Godkända kontrollpunkter

35/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
