Besiktningsrapport

6.3

Installation genom

GoSol Energi

Datum

29 augusti 2021

Ort

Göteborg, Västra Götalands län

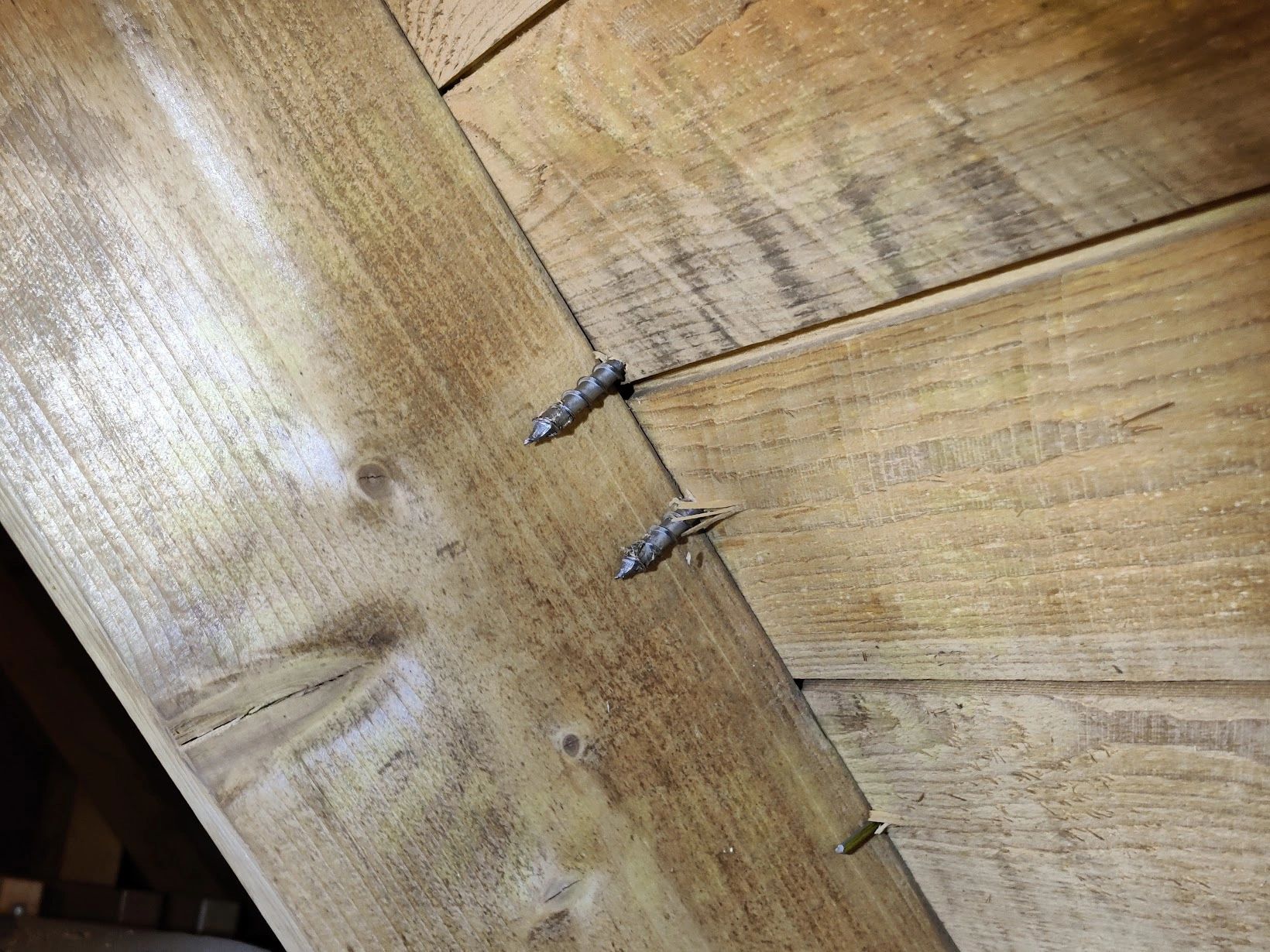

Betongkrok: Infästning Takstol

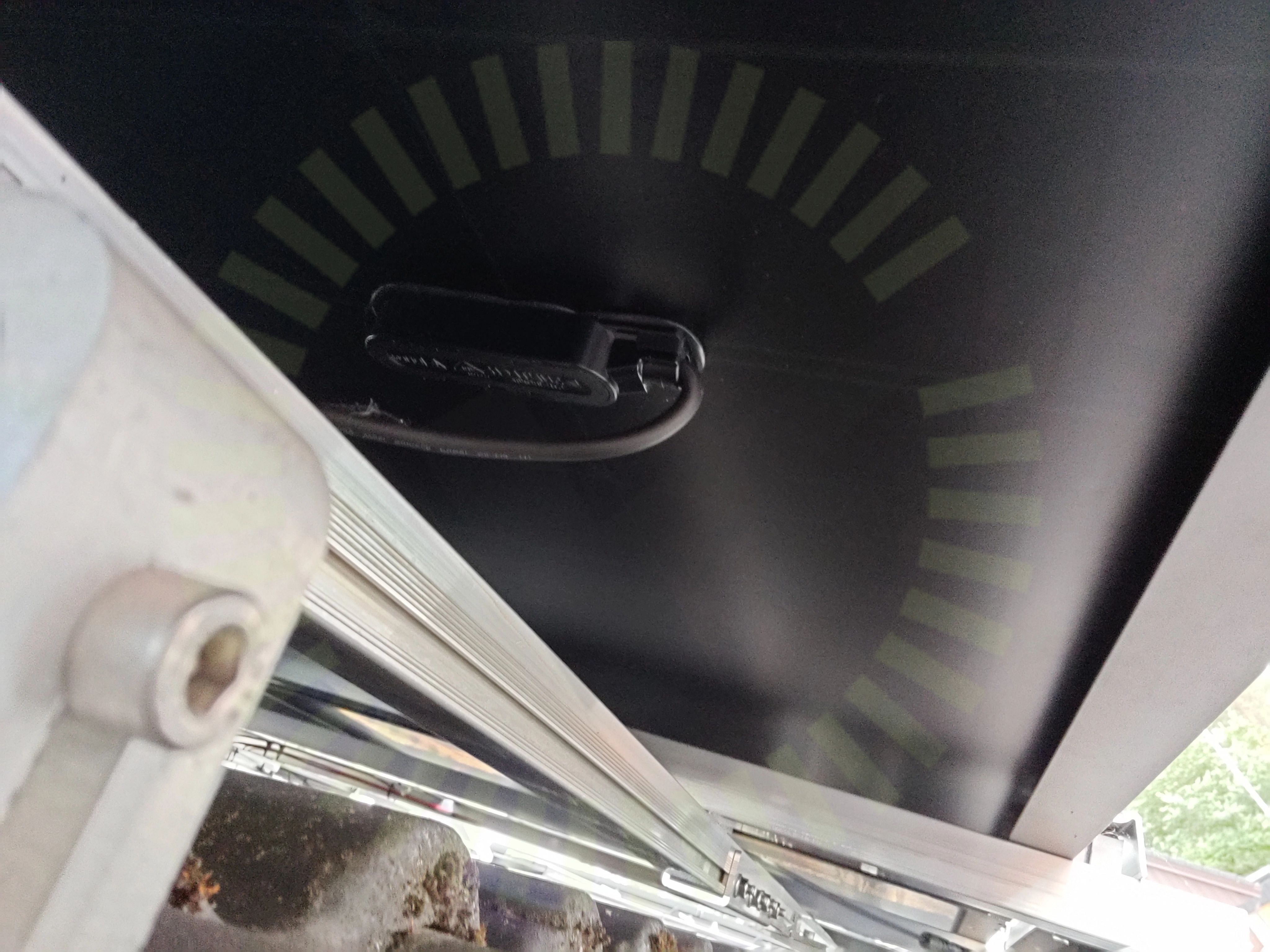

Solpaneler: Kablar: Dragavlastade

Betongkrok: Infästning Råspont

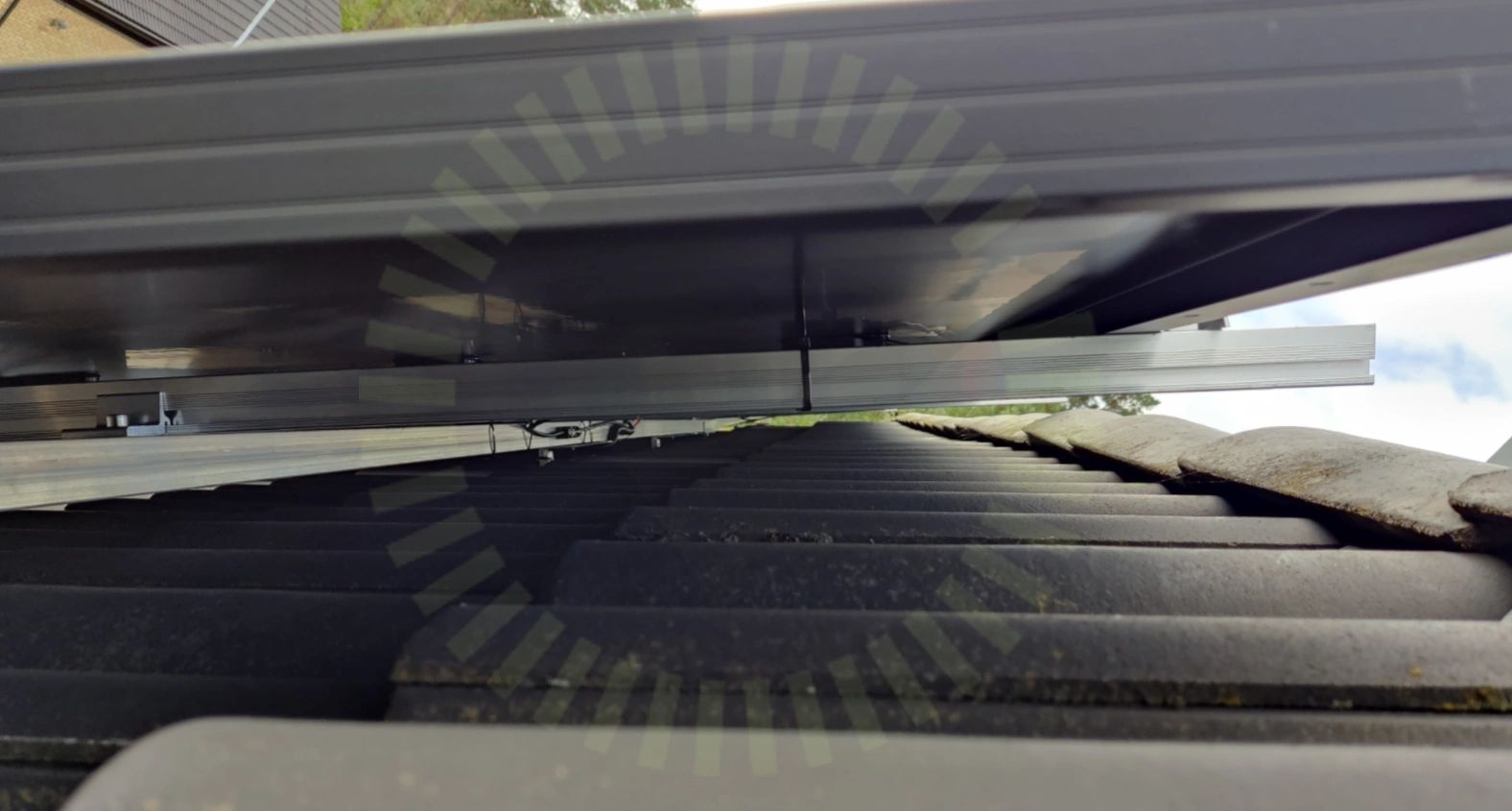

+ 15

73% godkända27% ej godkända

Om installationen

PanelerSTPXXXS - C54/U

MontagesystemCrossHook 4S: Single Rail

VäxelriktareSYMO 15.0-3-M

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

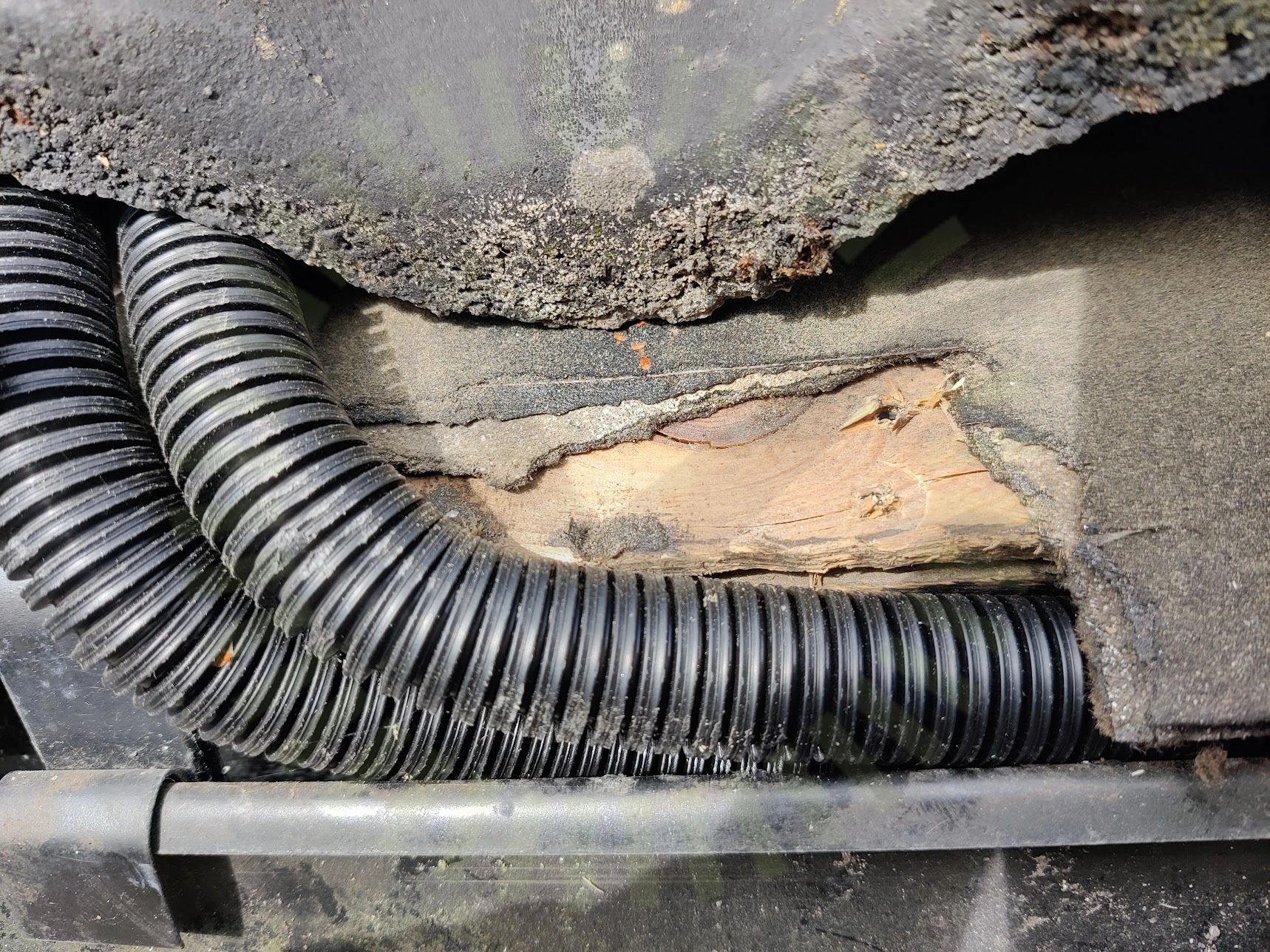

1.1 Skada

Inte godkänd

Skada hittad på fastigheten efter installation.

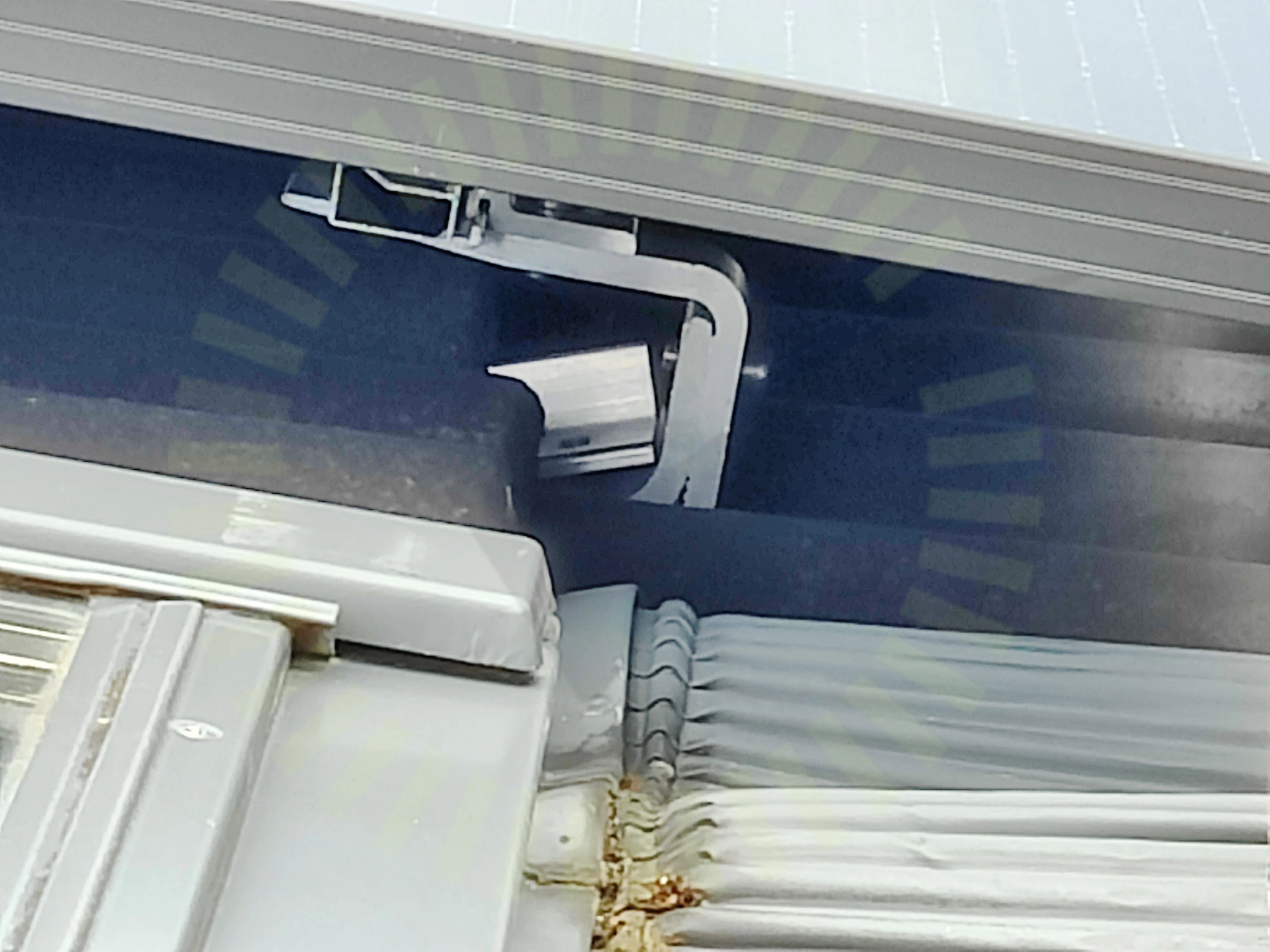

1.2 Skräp

Inte godkänd

Arbetsplatsen är ej städad efter installation.

Godkända kontrollpunkter

1/3

Avtal

Dokumentation

Anmärkningar

8/8

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Produktinformation: Montagesystem

Rekommendation

Produktinformation för montagesystemet saknas.

2.6 Produktinformation: Paneler

Rekommendation

Produktinformation för panelerna saknas.

2.7 Produktinformation: Växelriktare

Rekommendation

Produktinformation för växelriktaren saknas.

2.8 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Fronius: SYMO 15.0-3-M

Anmärkningar

2/29

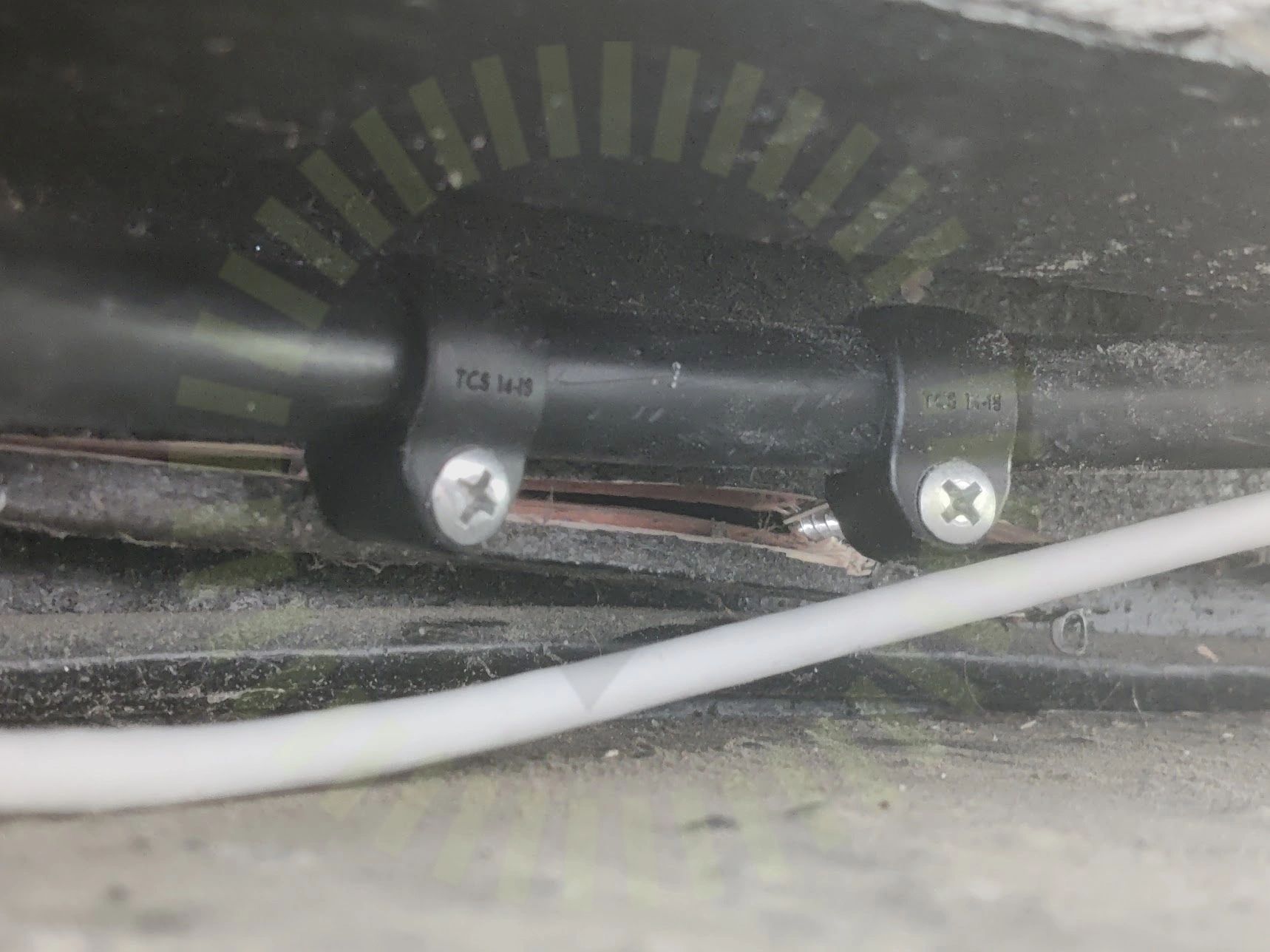

3.1 Transportsträckor AC: Uppfästning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

3.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

24/29

Elektriskt: KabeldimensionElektriskt: SäkringarTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UV skyddTransportsträckor AC: VegetationTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: InternetVäxelriktare: Placering: AvståndVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

3/29

Transportsträckor DC: Genomföringar Varselmärkning: Tillförlitligt fästVäxelriktare: El: Dimensionering

K2: Single Rail: CrossHook 4S

Anmärkningar

14/34

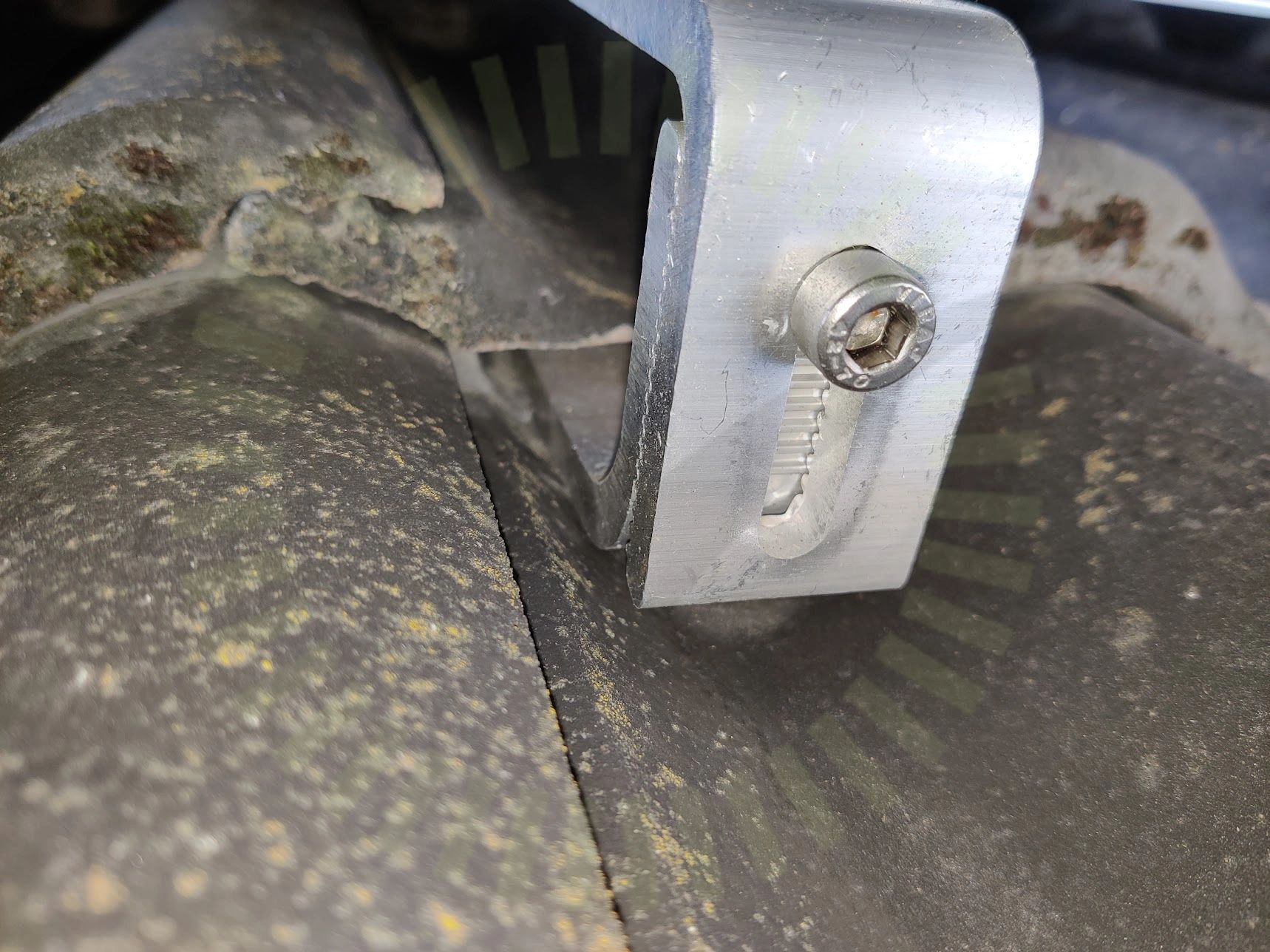

4.1 Betongkrok: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

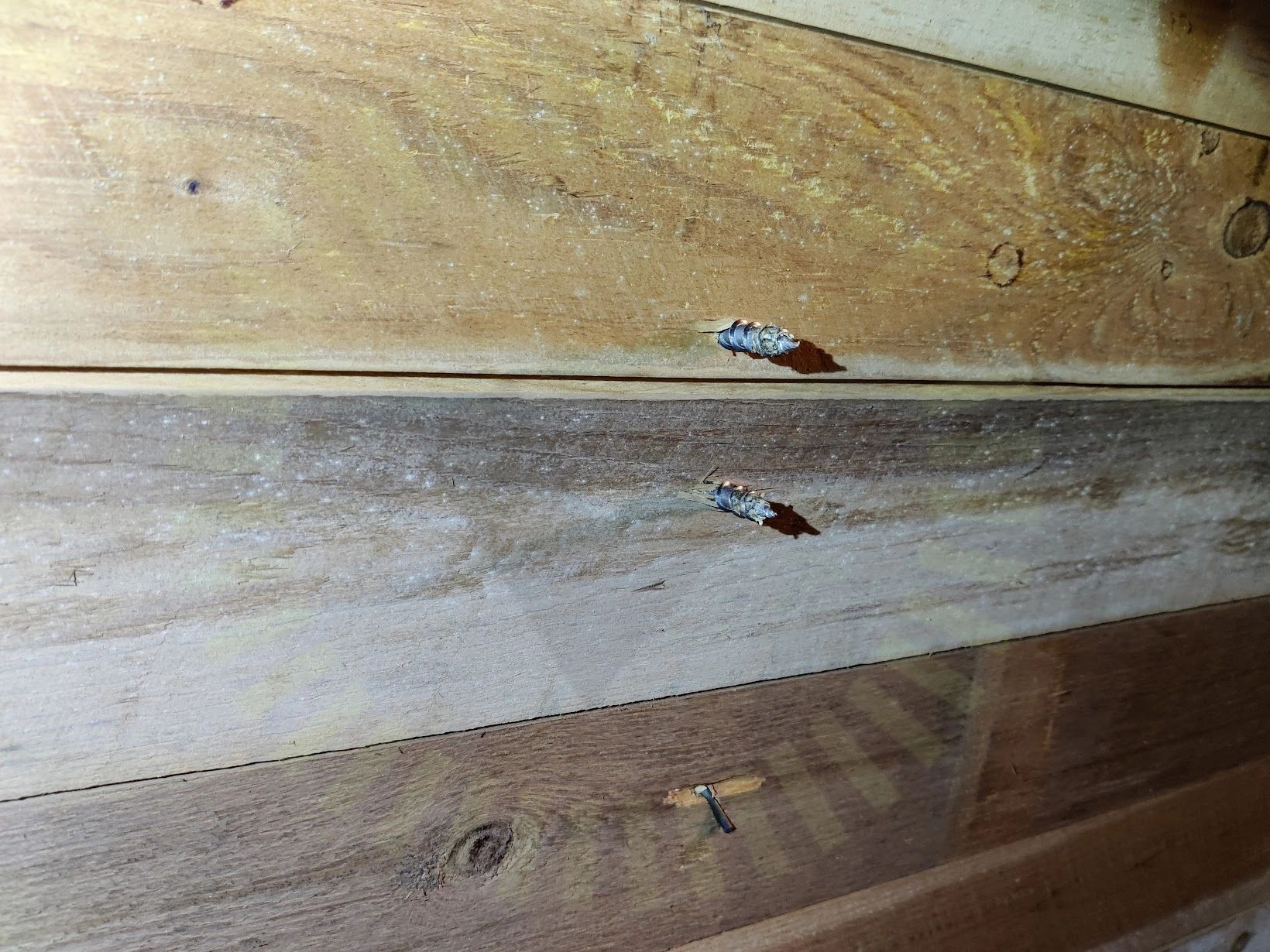

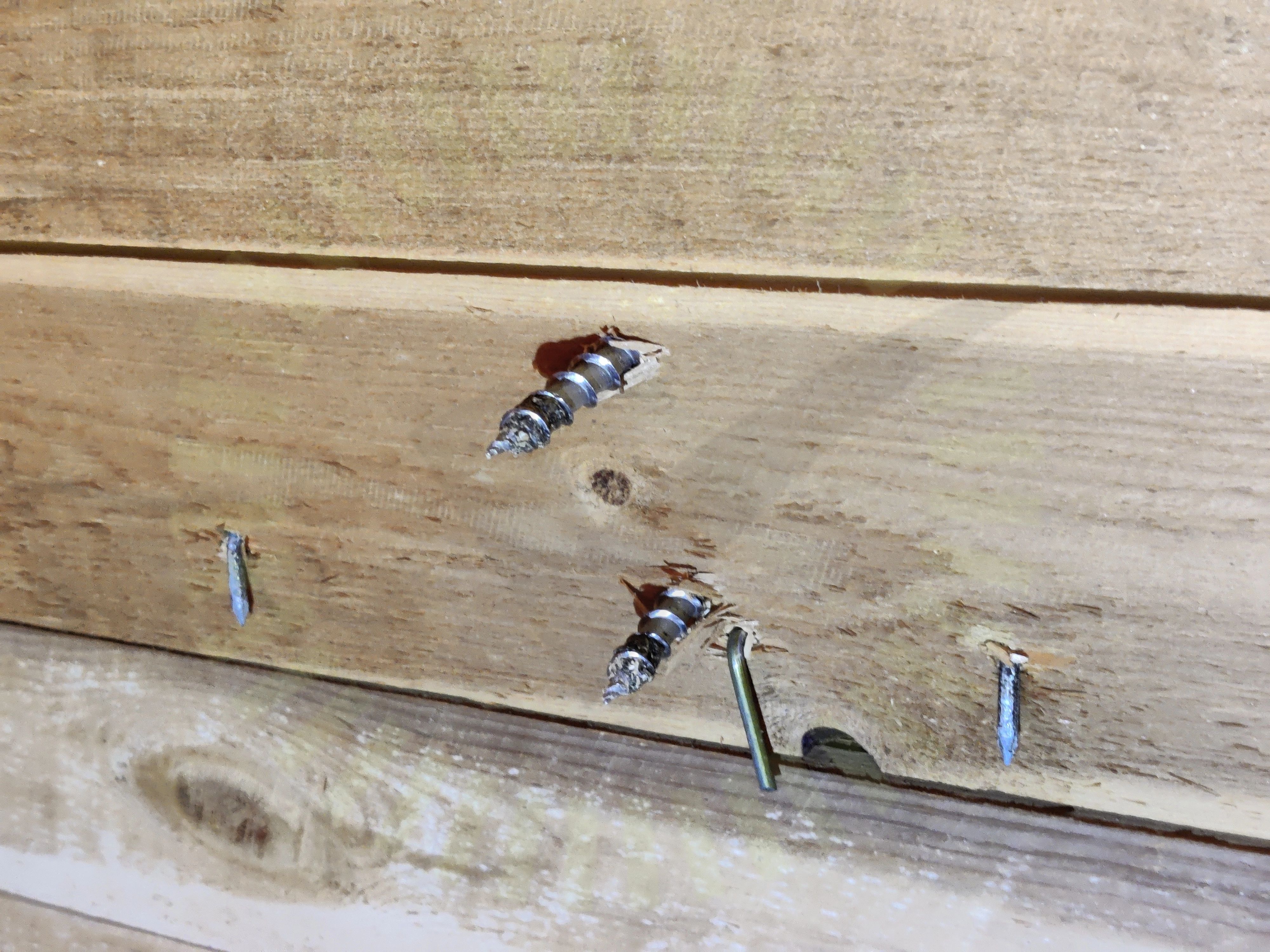

4.2 Betongkrok: Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont.

Tillverkarens anvisningar

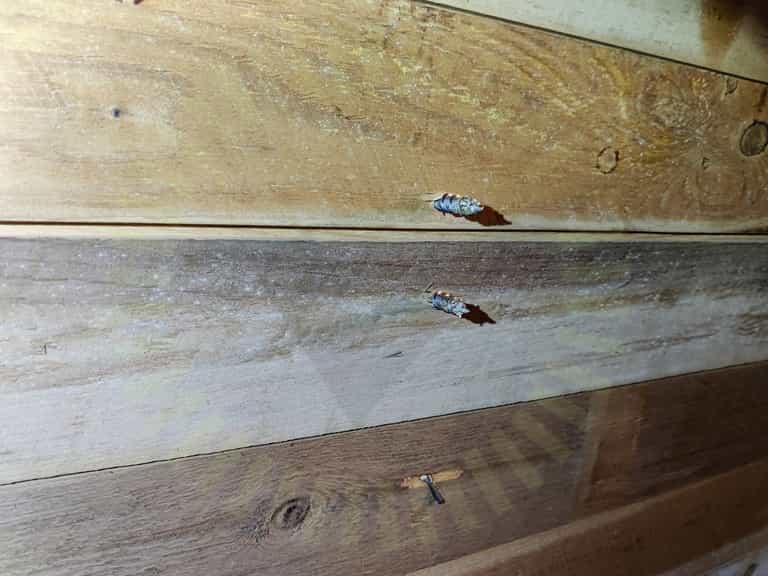

4.3 Betongkrok: Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont.

Tillverkarens anvisningar

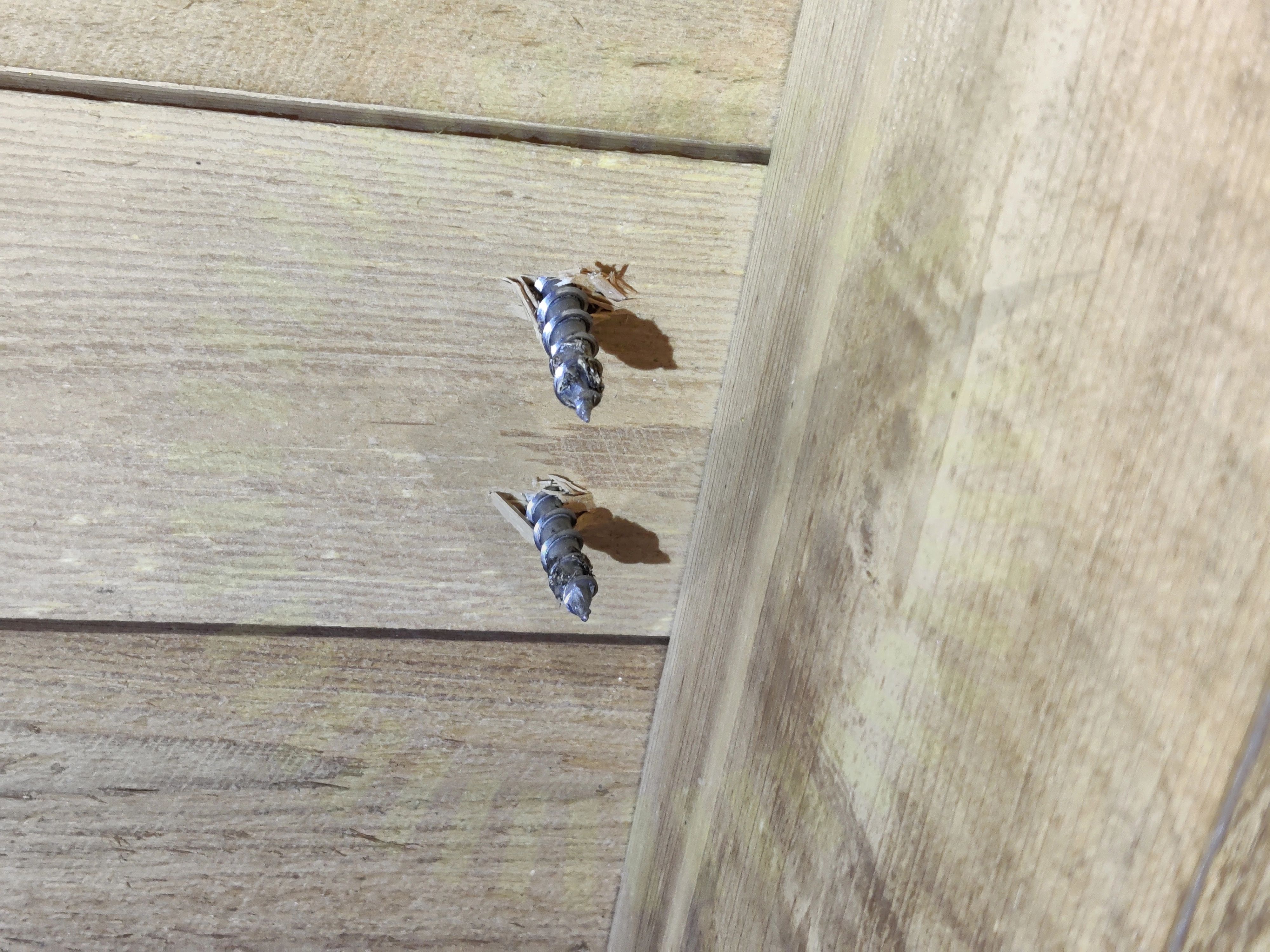

4.4 Betongkrok: Infästning Takstol

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

4.5 Betongkrok: Infästning Takstol

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

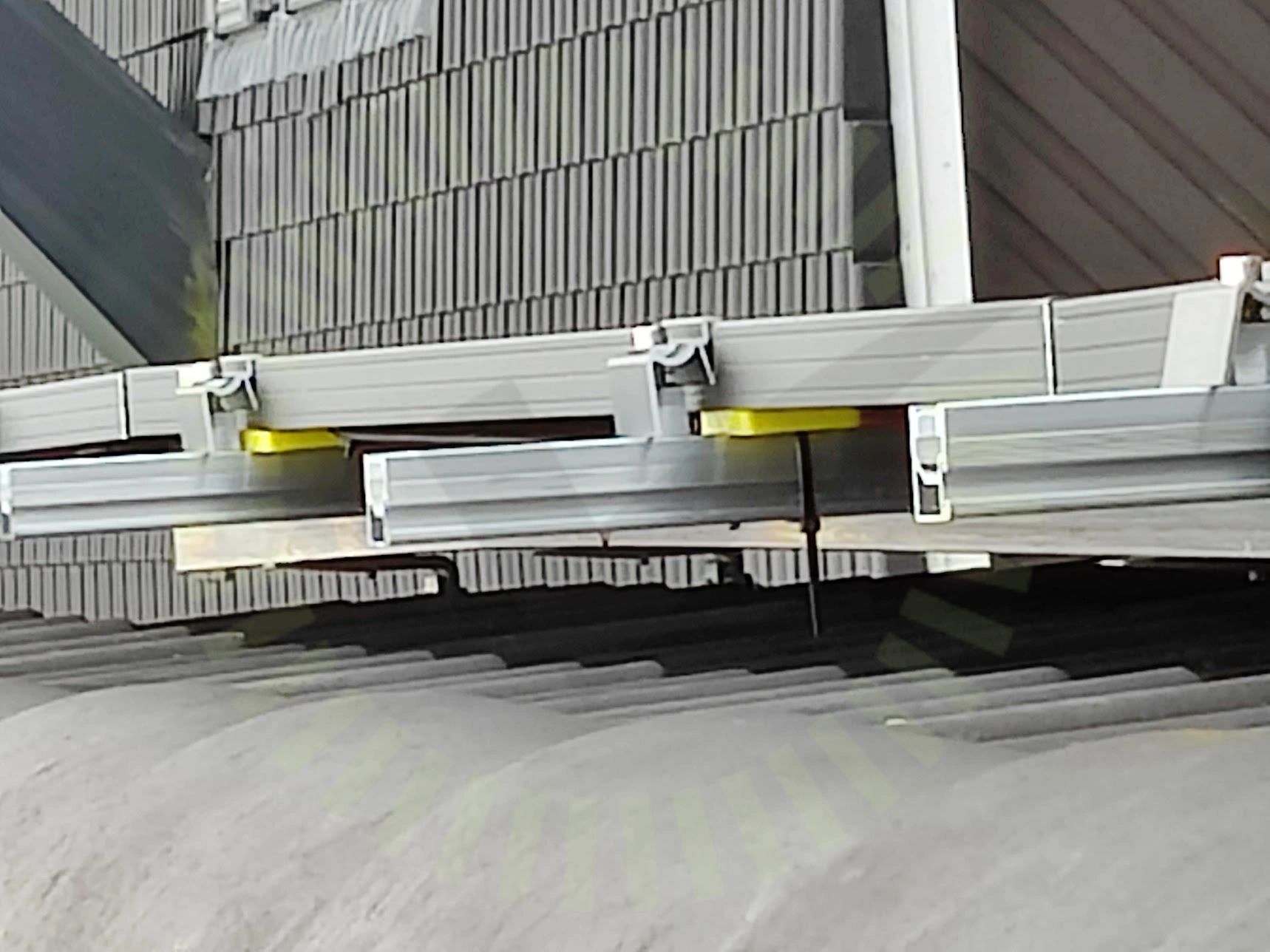

4.6 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

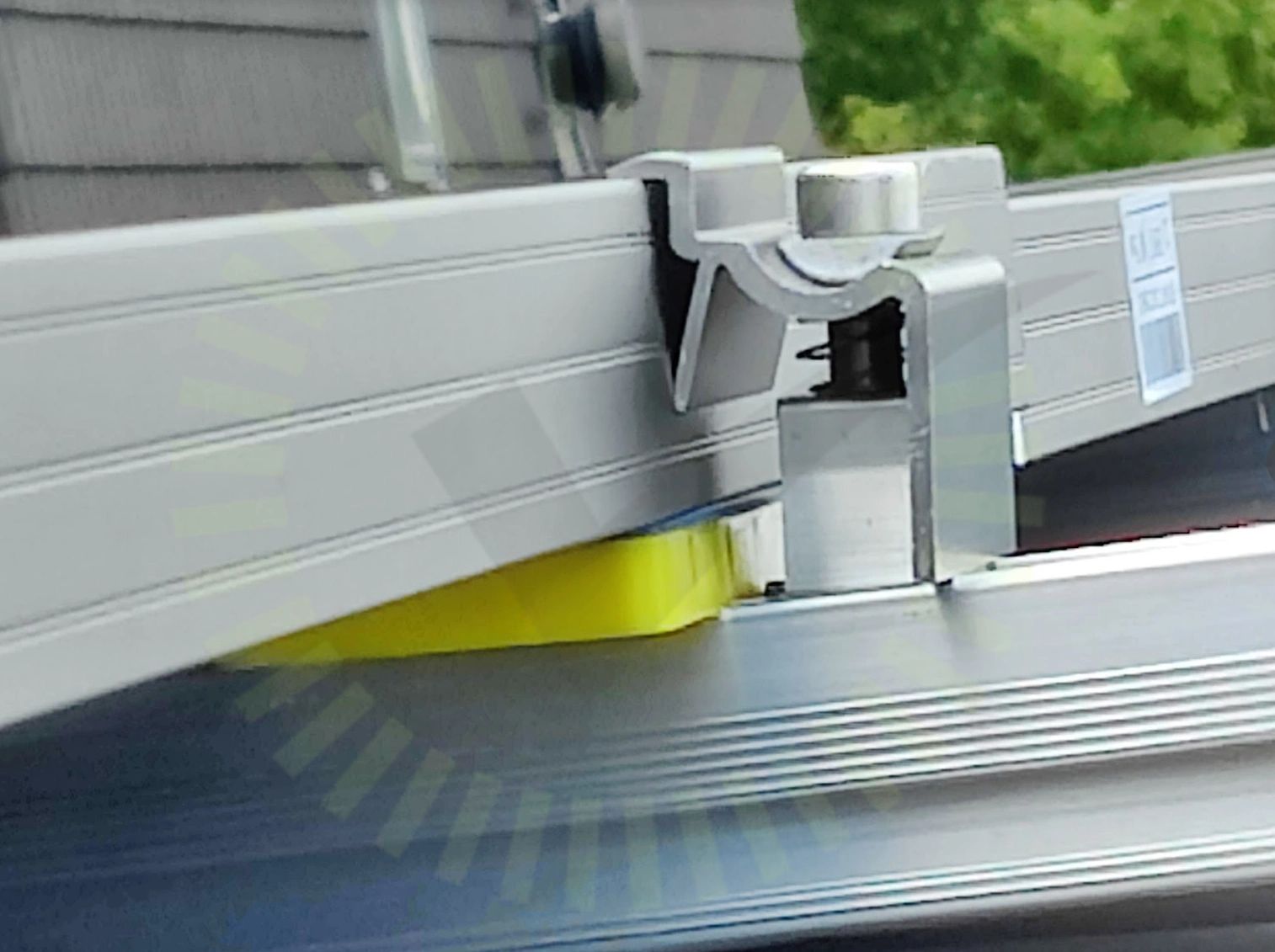

4.7 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

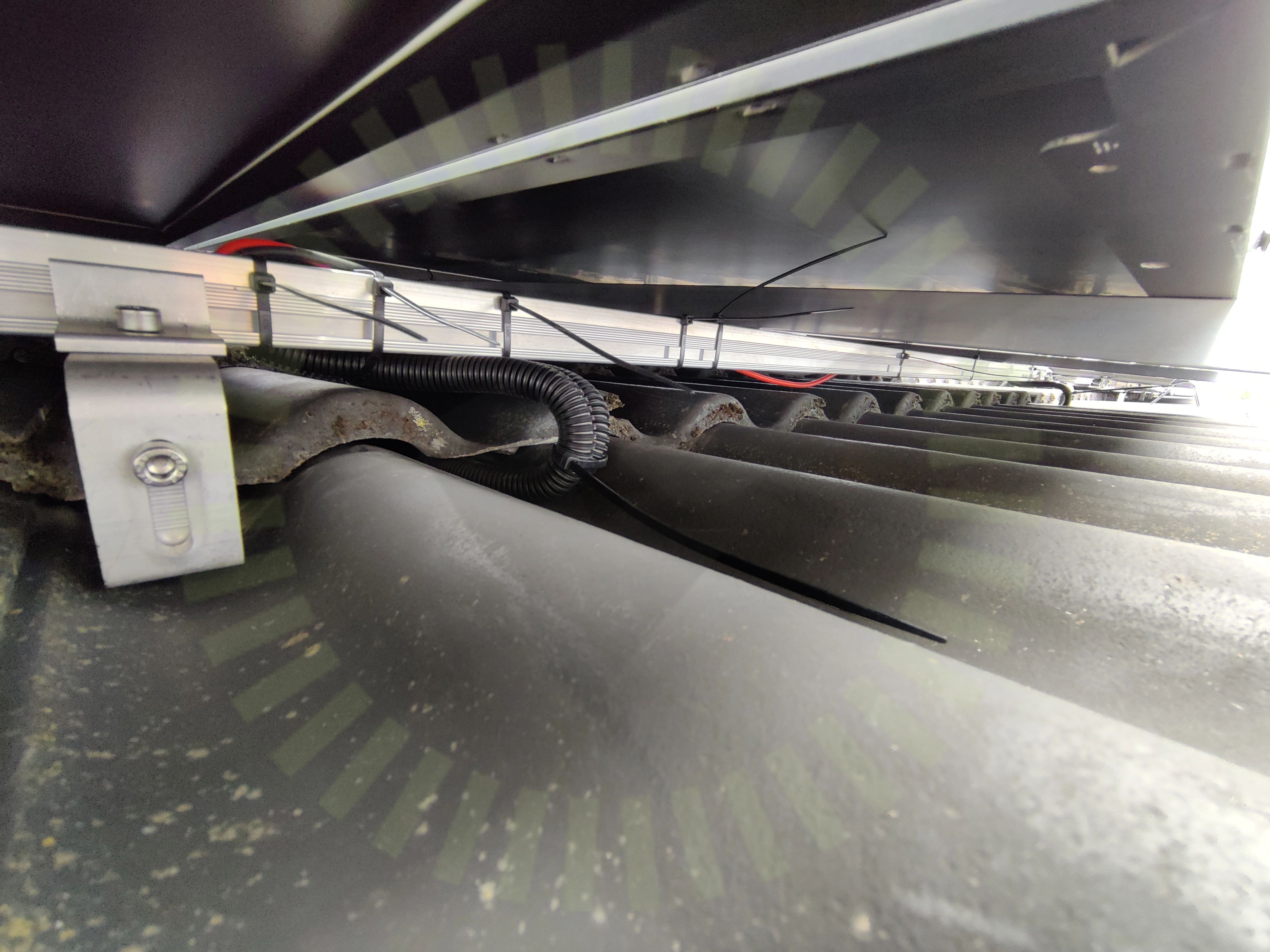

4.8 Betongkrok: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

4.9 Betongkrok: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

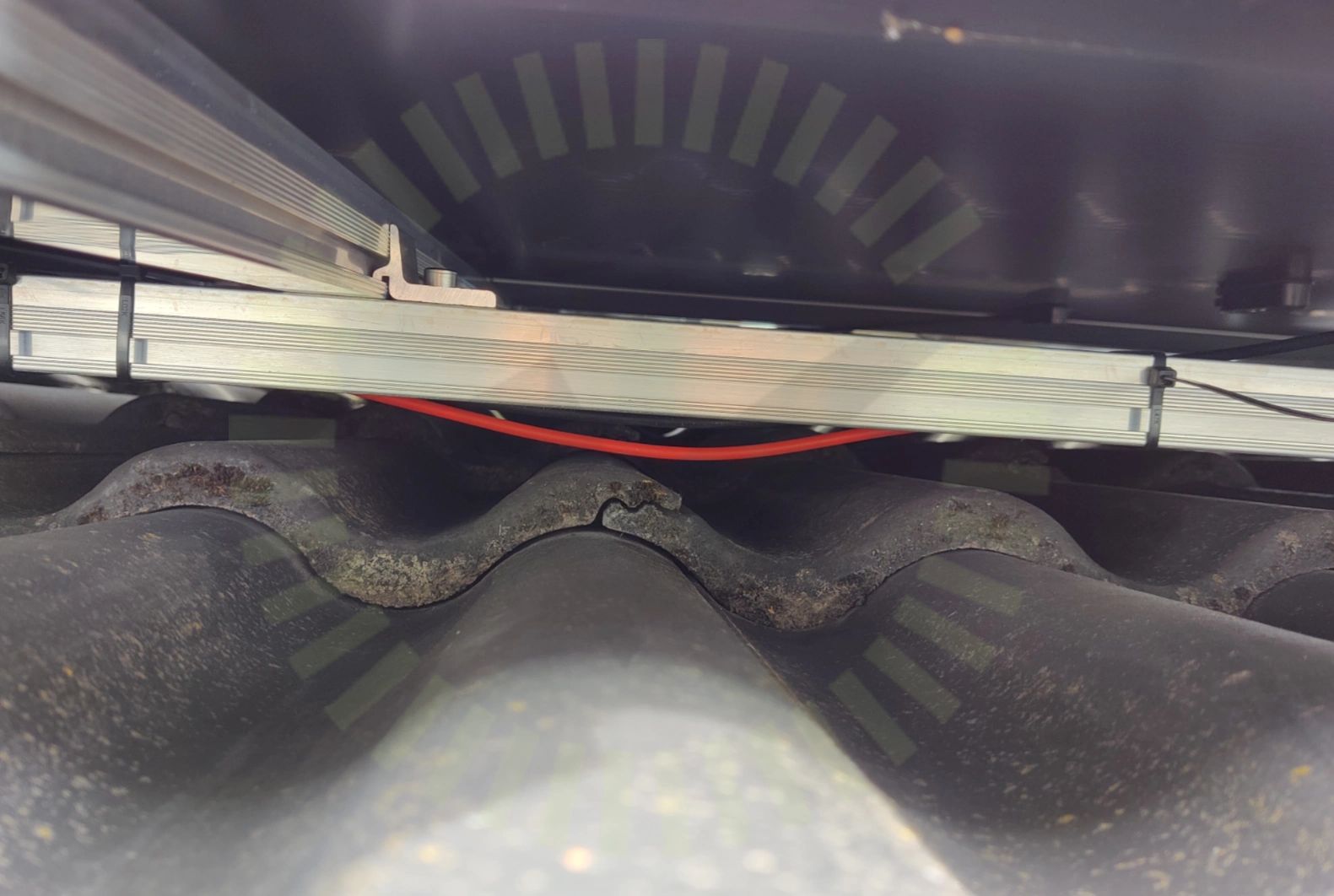

4.10 Likströmskabel: Uppfästning

Inte godkänd

Kablar är inte monterade så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

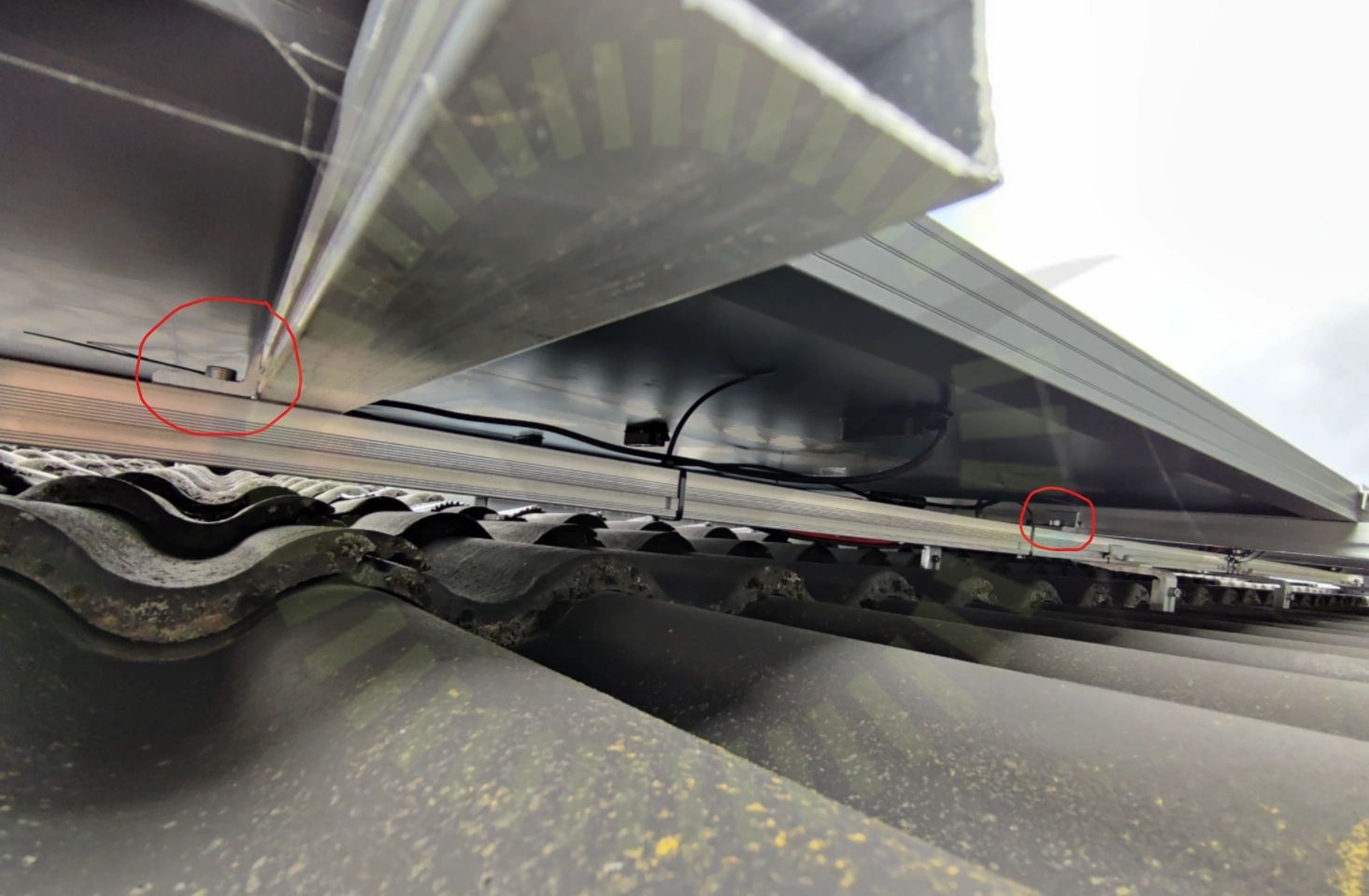

4.11 Skenor: Korsskenor

Inte godkänd

Beslagen som håller skenorna fast i varandra är inte korrekt installerade.

Tillverkarens anvisningar

4.12 Skenor: Korsskenor

Inte godkänd

Beslagen som håller skenorna fast i varandra är inte korrekt installerade.

Tillverkarens anvisningar

4.13 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

4.14 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

19/34

Betongkrok: Avstånd pannaBetongkrok: UrspårningBetongkrok: UrspårningLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: SkyddLikströmskabel: Väderbeständigt materialLikströmskabel: Väderbeständigt materialLikströmskabel: Skarp kantLikströmskabel: UppfästningMontagesystem: SkadorMontagesystem: SkadorMontagesystem: TaklutningMontagesystem: TaklutningSkenor: InfästningSkenor: InfästningSkenor: SkarvSkenor: SlutfästeSkenor: Slutfäste

Ej tillgängligt vid besiktning

1/34

Skenor: Skarv

SunTech: STPXXXS - C54/U

Anmärkningar

6/30

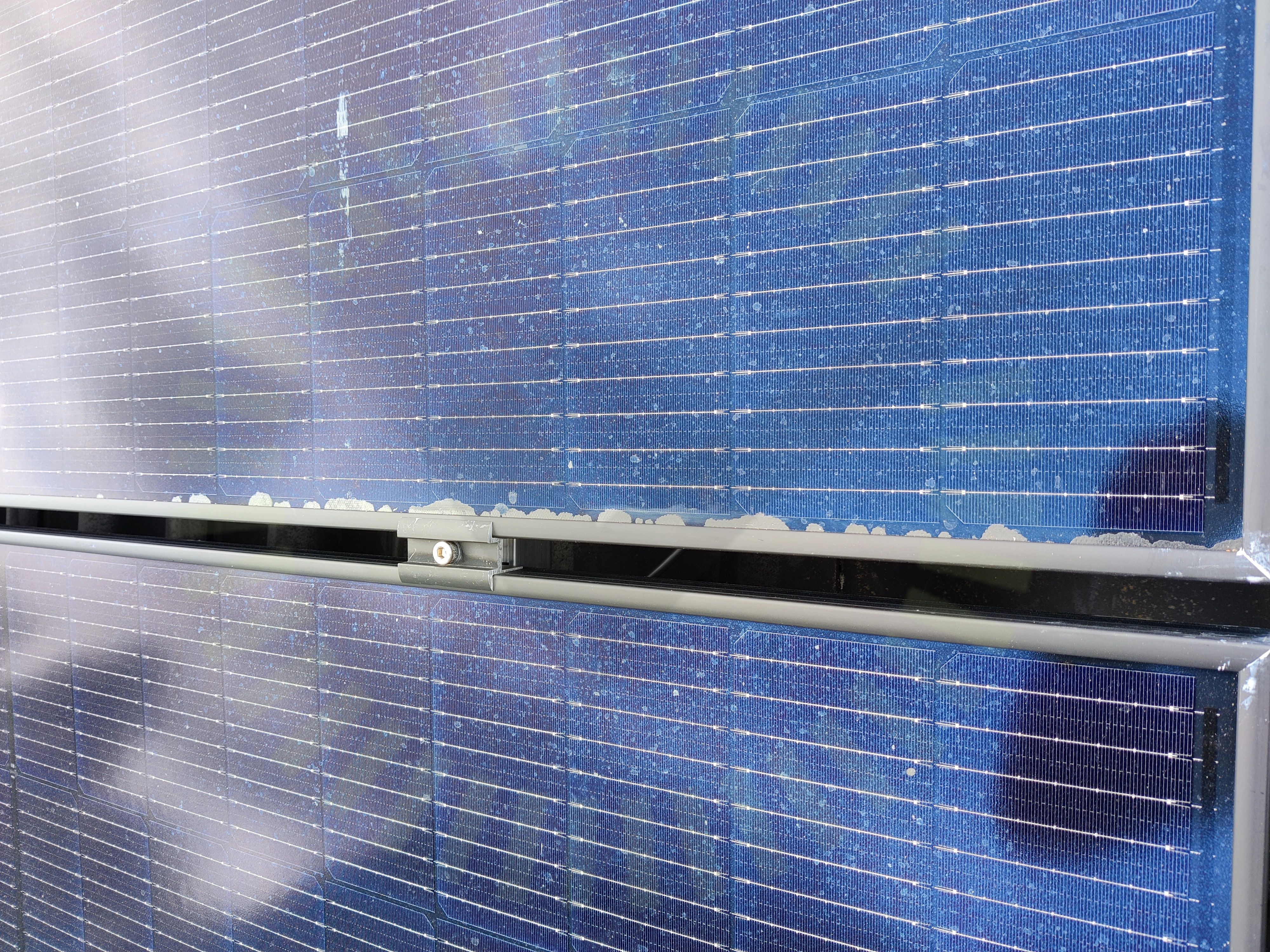

5.1 Solpaneler: Glas: Skador

Inte godkänd

Panelernas glas har en avvikelse.

Tillverkarens montageanvisningar

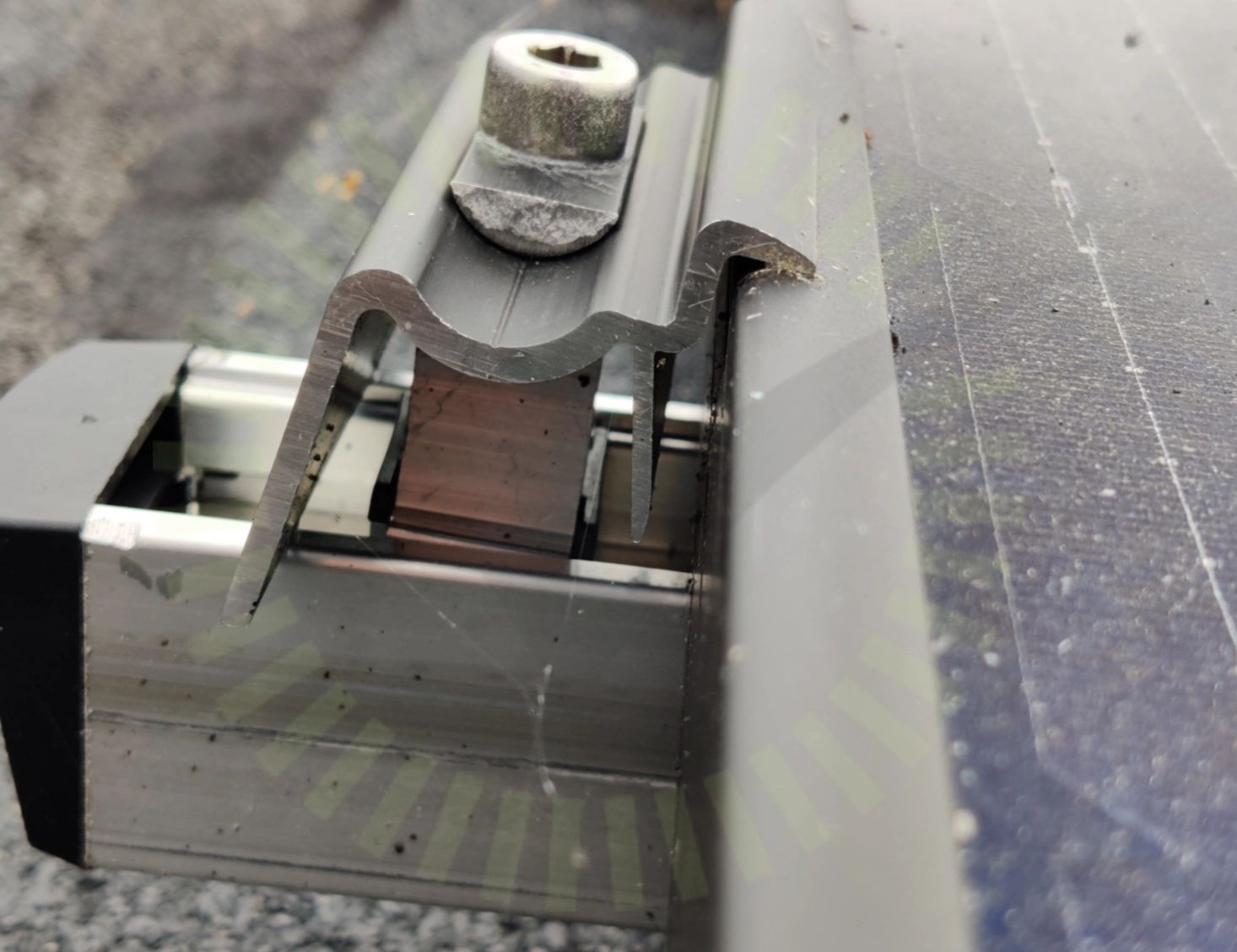

5.2 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

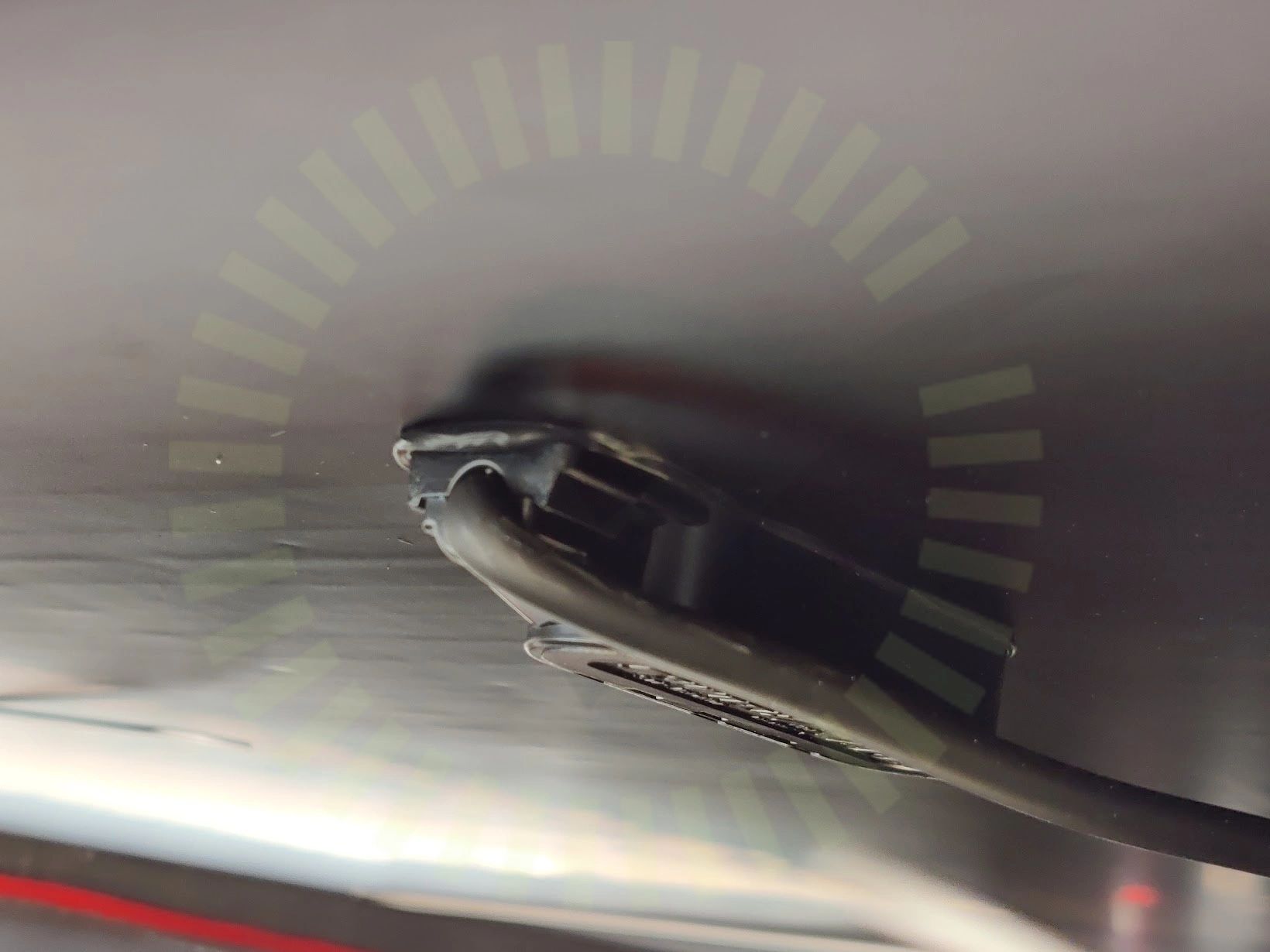

5.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

5.4 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

5.5 Solpaneler: Ram: Repor

Inte godkänd

Panelernas ramar har repor.

Tillverkarens anvisningar

5.6 Solpaneler: Skugga

Inte godkänd

Panelen är placerad i skugga. Tillverkaren tillåter inte att panelen placeras i permanent och/eller regelbunden skugga.

Tillverkarens anvisningar

Godkända kontrollpunkter

24/30

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: ReporSolpaneler: Bakstycke: ReporSolpaneler: Fästen: PlaceringSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Glas: SkadorSolpaneler: Kablar: KontakterSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: MellanrumSolpaneler: Ram: ReporSolpaneler: Ram: SkadorSolpaneler: Ram: SkadorSolpaneler: Skugga
