Besiktningsrapport

9.8

Installation genom

Delidel

Datum

19 februari 2026

Ort

Västra Frölunda

Län

Västra Götalands län

PEN-ledare

Kabeluppfästning

DC Kontakter

Väderbeständigt material

97% godkända

3% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Sigenergy: Hybrid TP2

Batteri

Sigenergy: SigenStor BAT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Installerad av Delidel som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (18)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1: DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1: Nordmount Panntak: Bärläkt (25)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

18/18

Avstånd närliggande objekt

Avstånd till hav

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Lutning

Placering av batteri

Sammansättning av batterimoduler

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Underliggande material - metall

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

15/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

4/19

Förbindelse av kontakter

Kontaktdon

Stress på kontakter

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

1/25

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

23/25

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Läktinfästning

Undercentral

Anmärkningar

1/6

7.1 PEN-ledare

Inte godkänd

PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/36

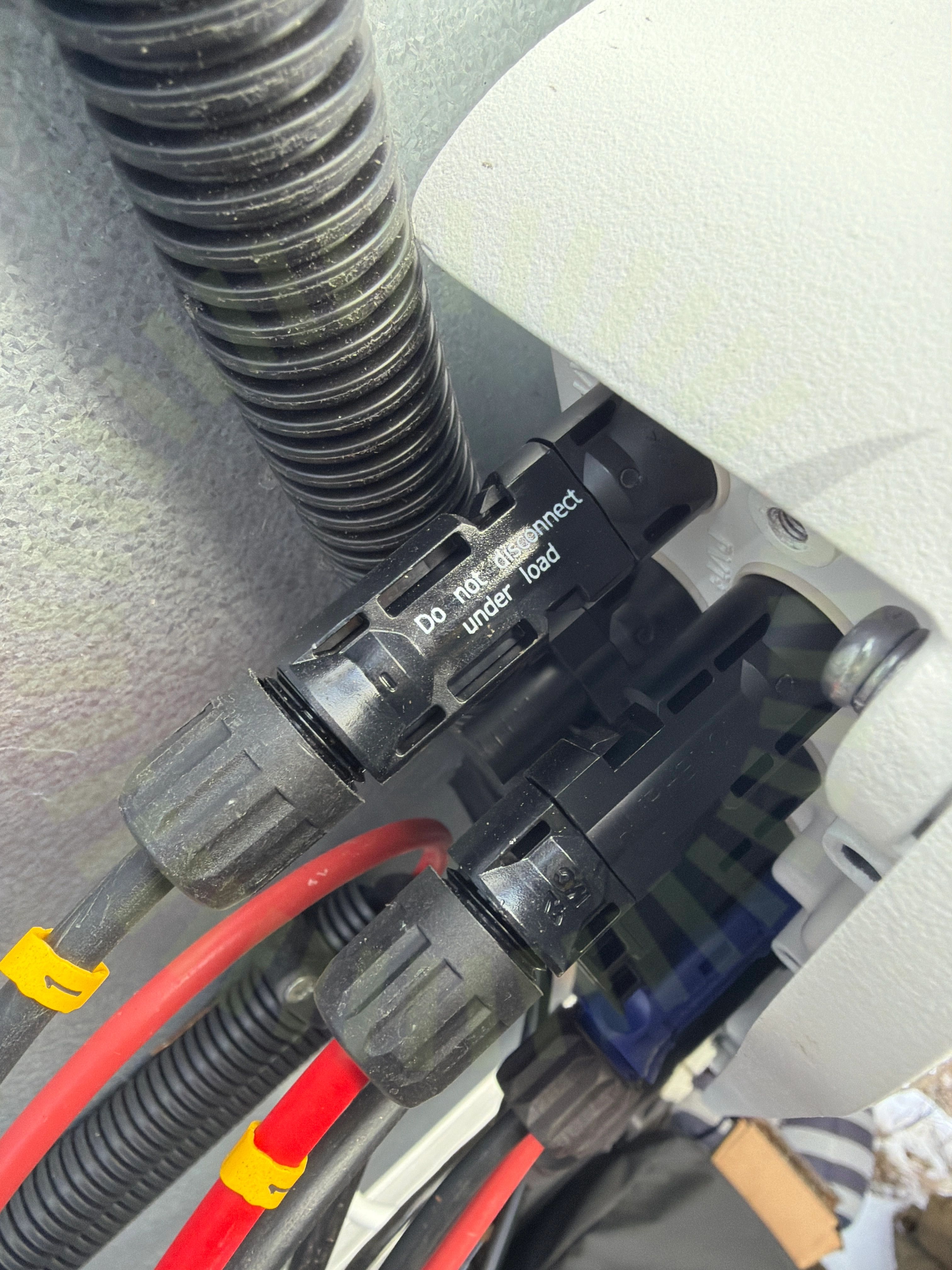

9.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

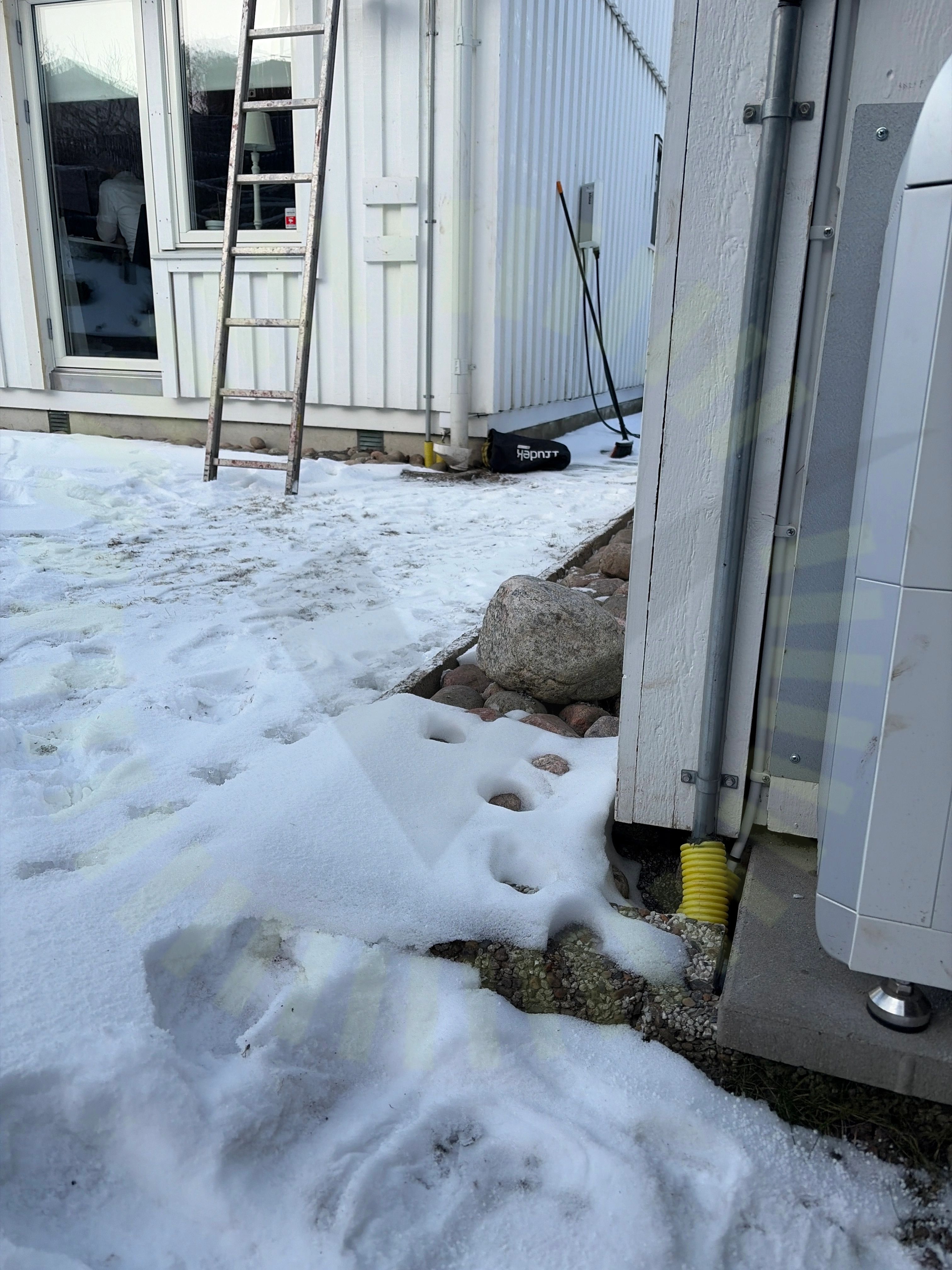

9.2 Väderbeständigt material

Inte godkänd

Gul markslang skall förläggas under mark och kommer med tiden att vittra sönder.

Godkända kontrollpunkter

34/36

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderskydd

Växelriktarens IP klassning
