Besiktningsrapport

8.5

Installation av

Svea Solar

Datum

5 augusti 2024

Ort

Saltsjö-Boo , Stockholms län

Säkerhetsavstånd

Stress på kontakter

Fastsäkring av produkt

+ 6

85% godkända

15% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GoodWe: GW4-15K SDT G2 Series

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Trina: TSM-NEG9RC.27 (14)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26

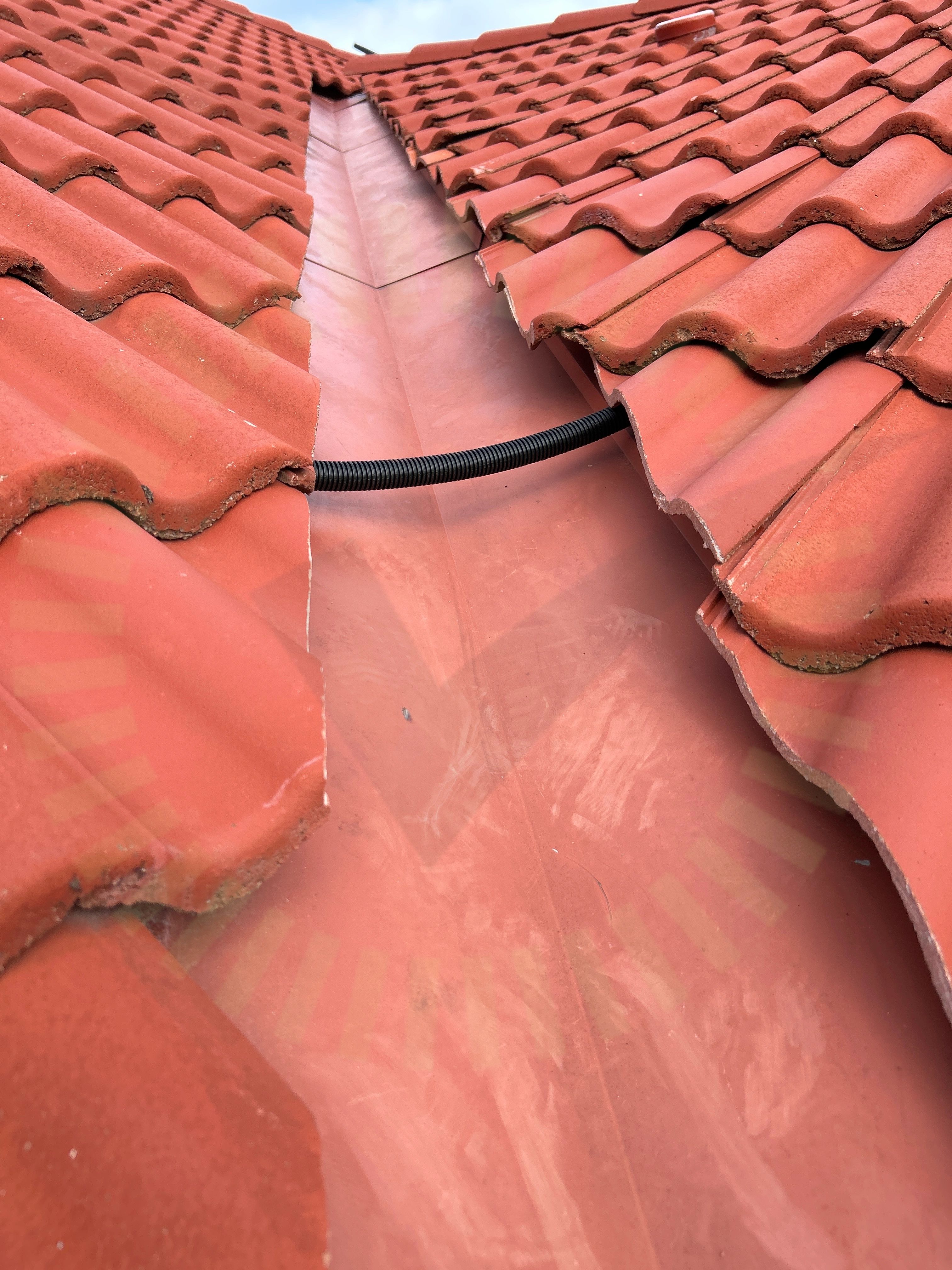

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

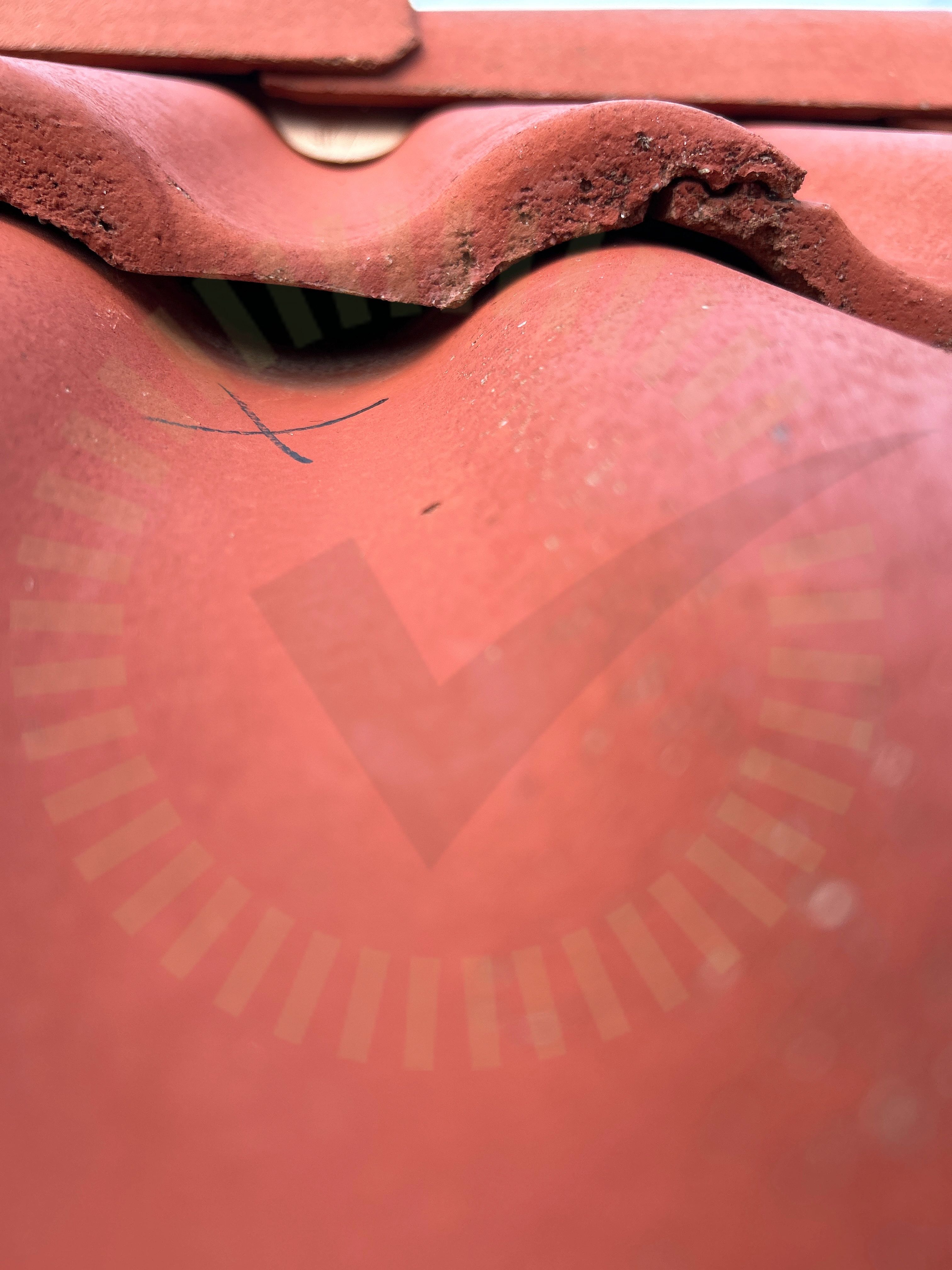

2.2 Skador

Inte godkänd

Skadade takpannor noterade runt installationen. Urfasad panna där det inte sitter infästning, samt spruckna pannor längs med ränndal.

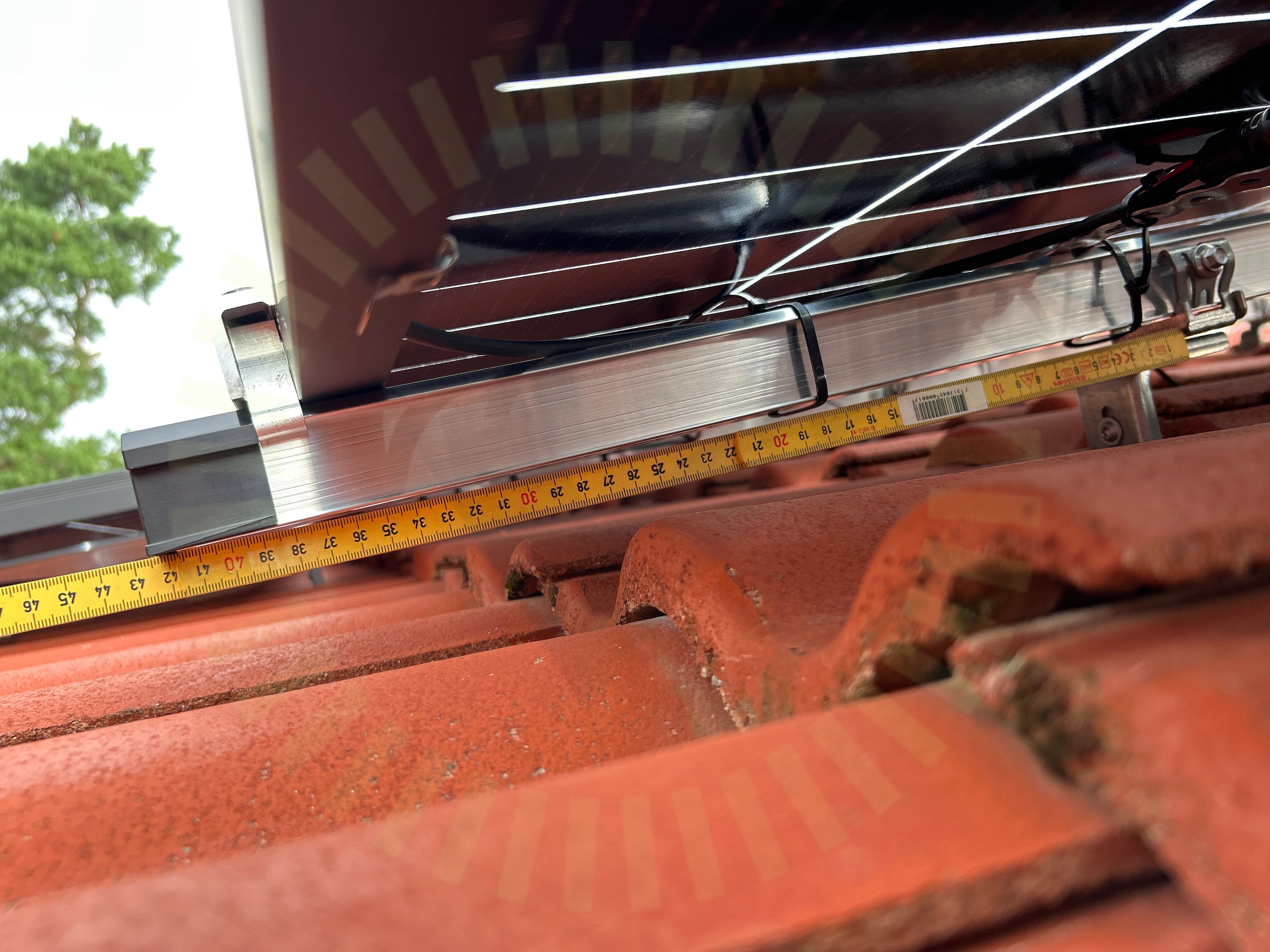

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är inte från ESDEC utan från tredje part.

Tillverkarens montageanvisningar

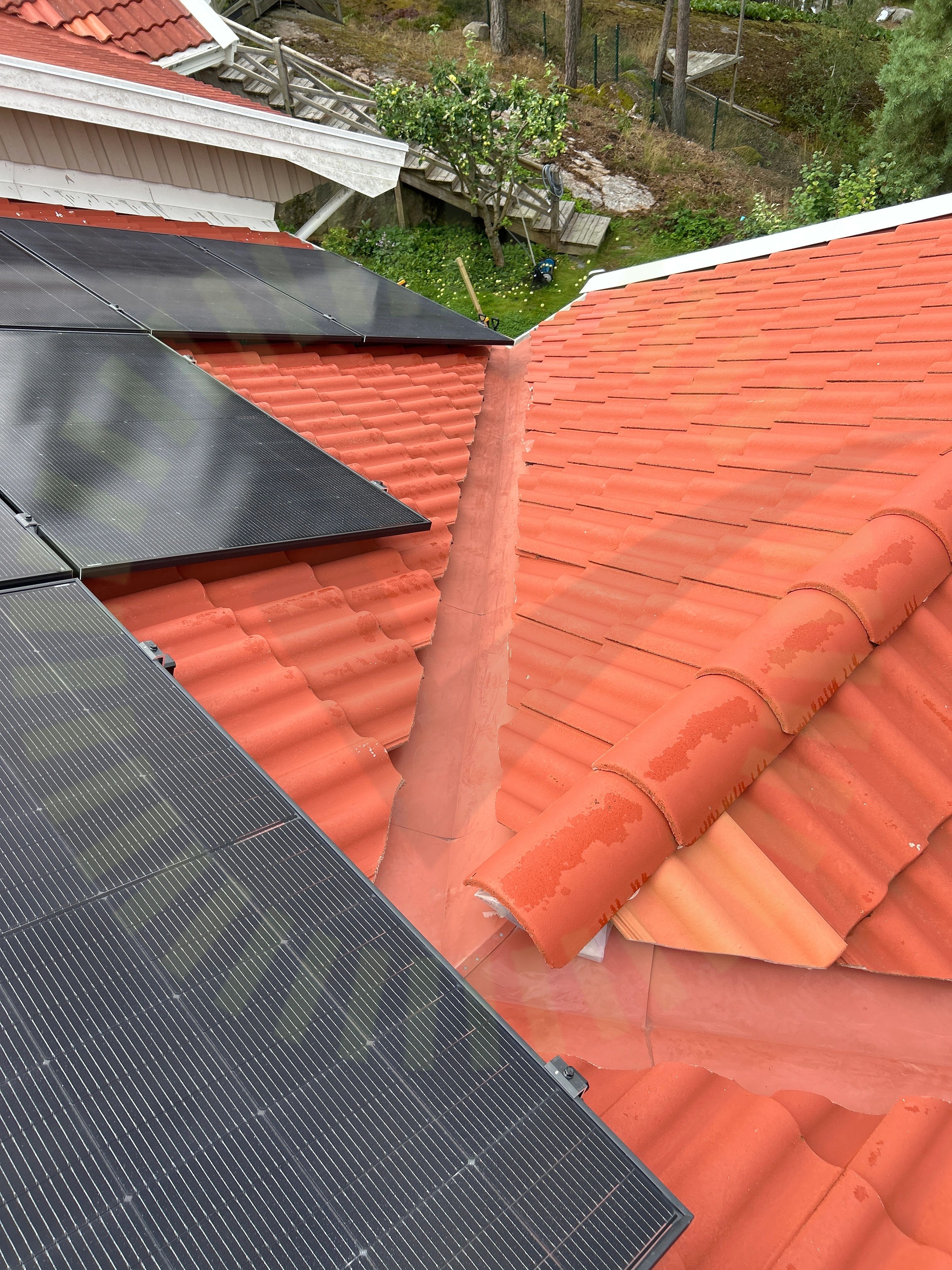

2.5 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära ränndal.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

2.6 Takkrokarnas CC

Inte godkänd

Giltig snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Potentialutjämningsledare

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Takets lutning

Takgenomföring

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

2/14

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger mellan skena och panelens bakstycke, kommer punktbelasta vid snötyngd.

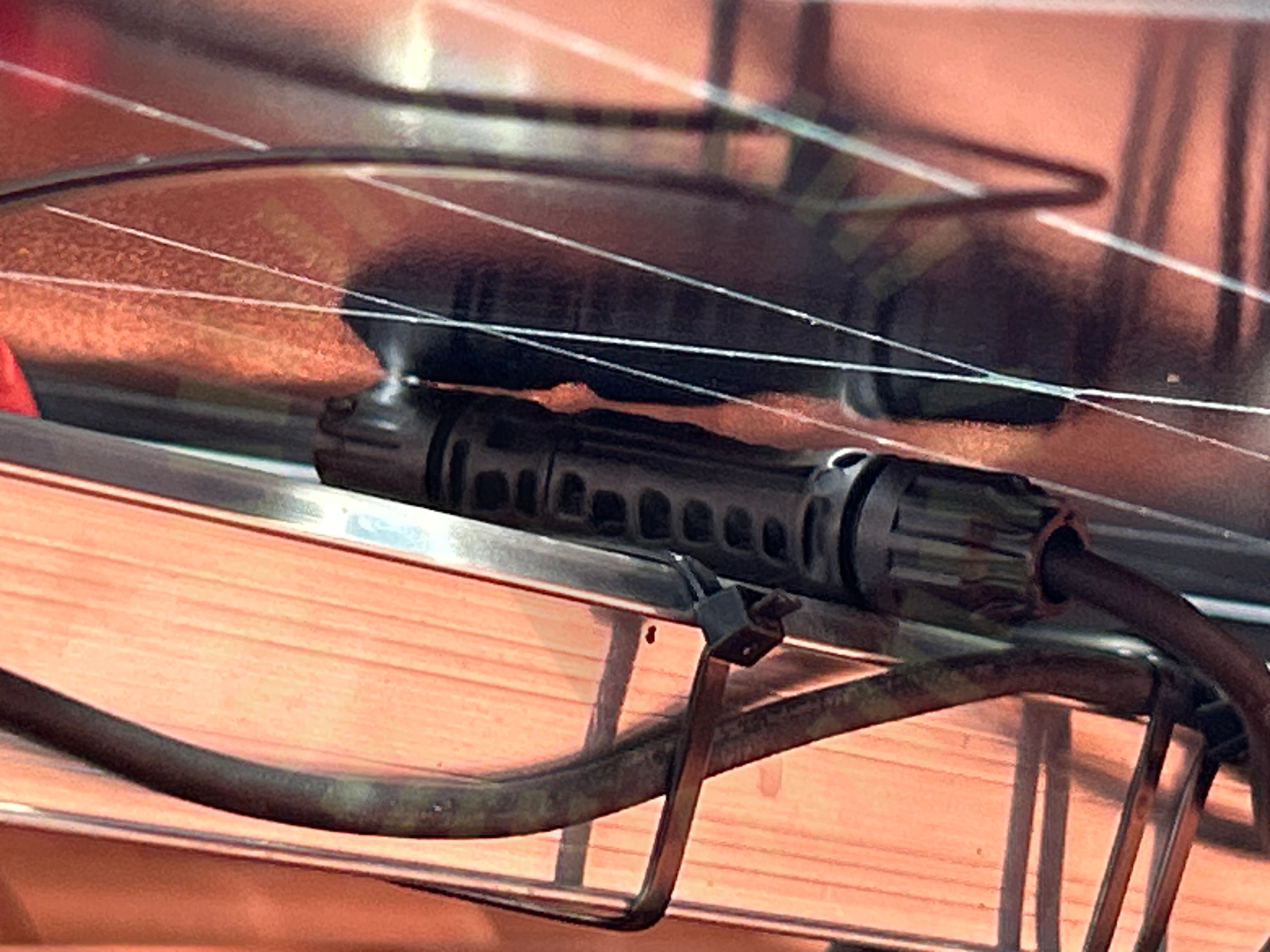

3.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/35

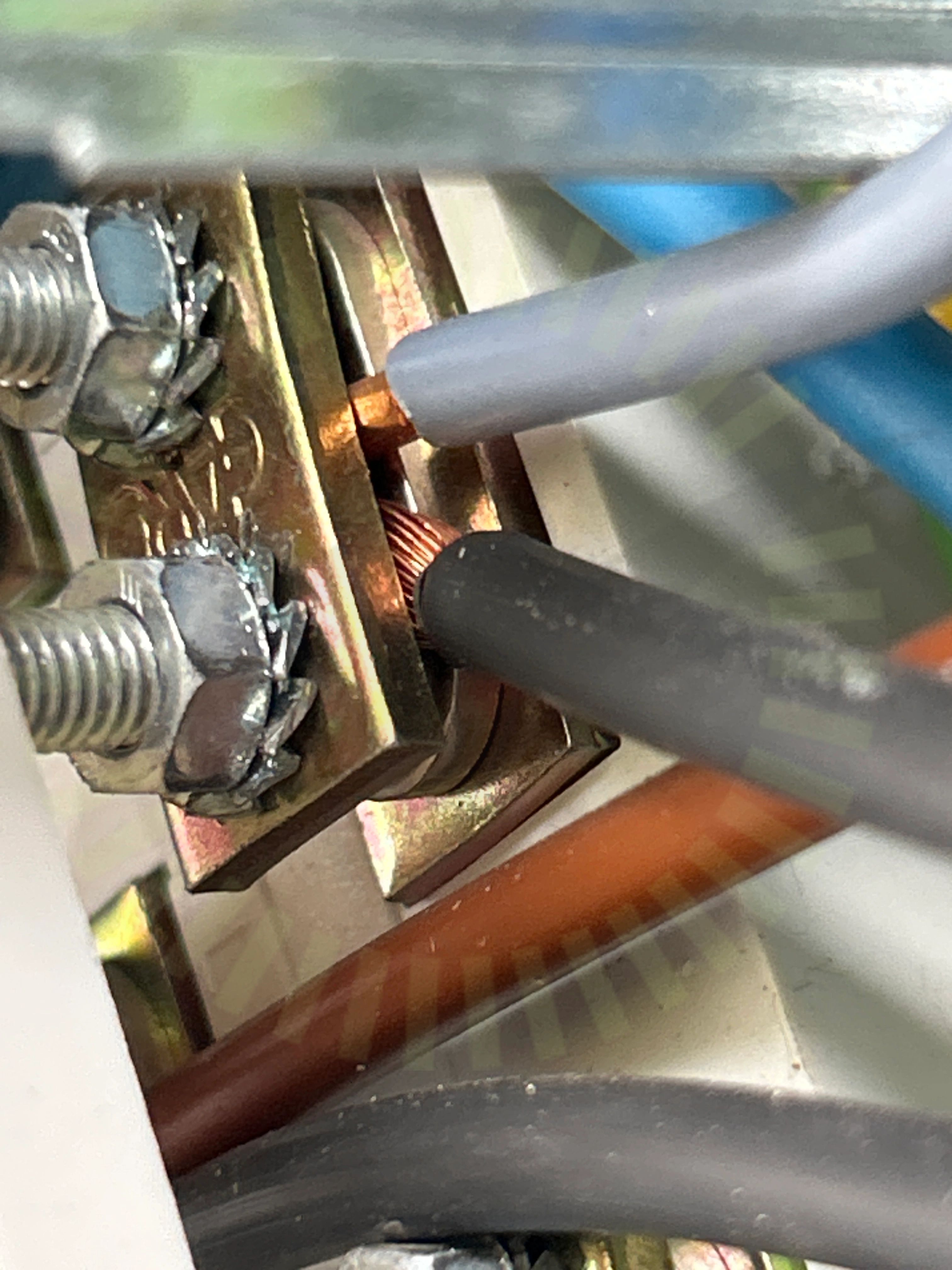

5.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

5.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

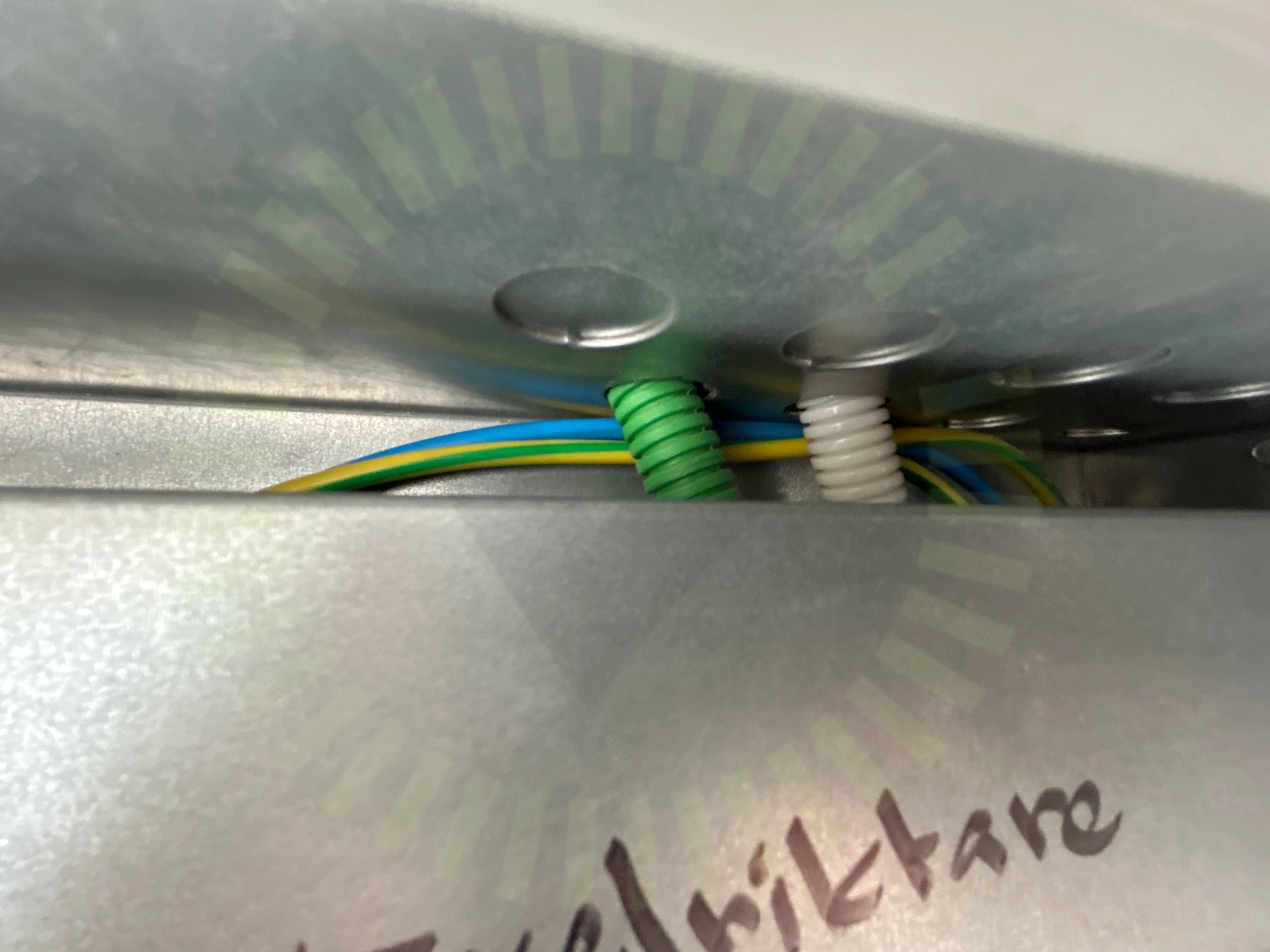

5.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

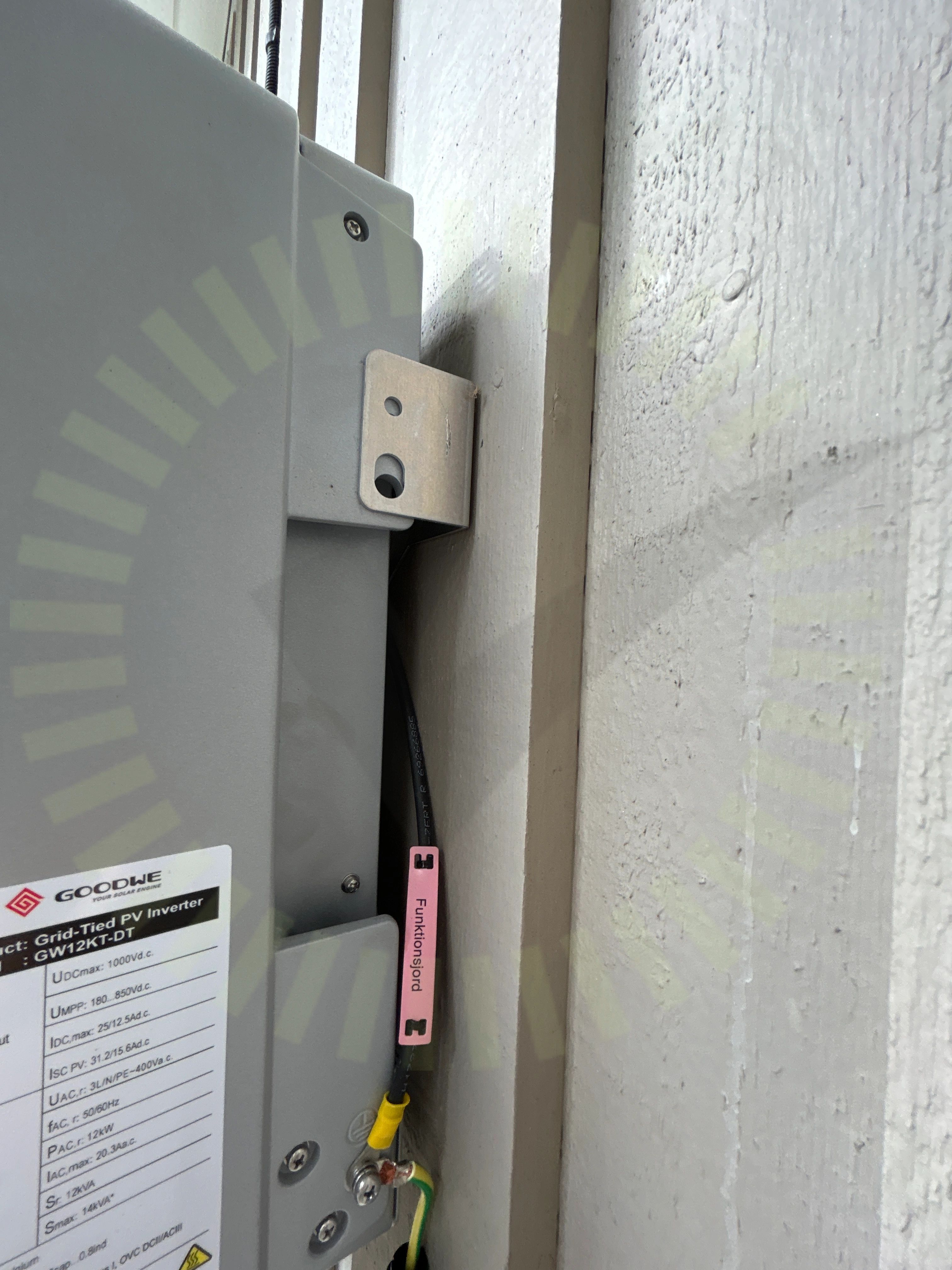

5.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad i bakplattan.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 20

Godkända kontrollpunkter

31/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
