Besiktningsrapport
8.6
Installation av
Svea Solar
Datum
30 maj 2024
Ort
Gråbo, Västra Götalands län
Fastsäkring av produkt
Avstånd till yta
Stress på kontakter
+ 5
87% godkända
13% ej godkända
Om installationen
Paneler
Risen: RSM40-8
Montagesystem
CWL Infästningsplatta med Wasi skena
Växelriktare
SVEA SOLAR: Power Shifter 6-10kW
Batteri
SVEA SOLAR: Power Saver 5-15kW
Tillbehör
Undercentral
Tillbehör
CHINT: Huawei DTSU666 (Utan CT)
Tillbehör
Säkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
2/14
2.1 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
2.2 Fastsäkring av produkt
Inte godkänd
Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.
Godkända kontrollpunkter
12/14
Smartmätare
Godkända kontrollpunkter
4/4
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, CWL Infästningsplatta med Wasi skena
Anmärkningar
6/25

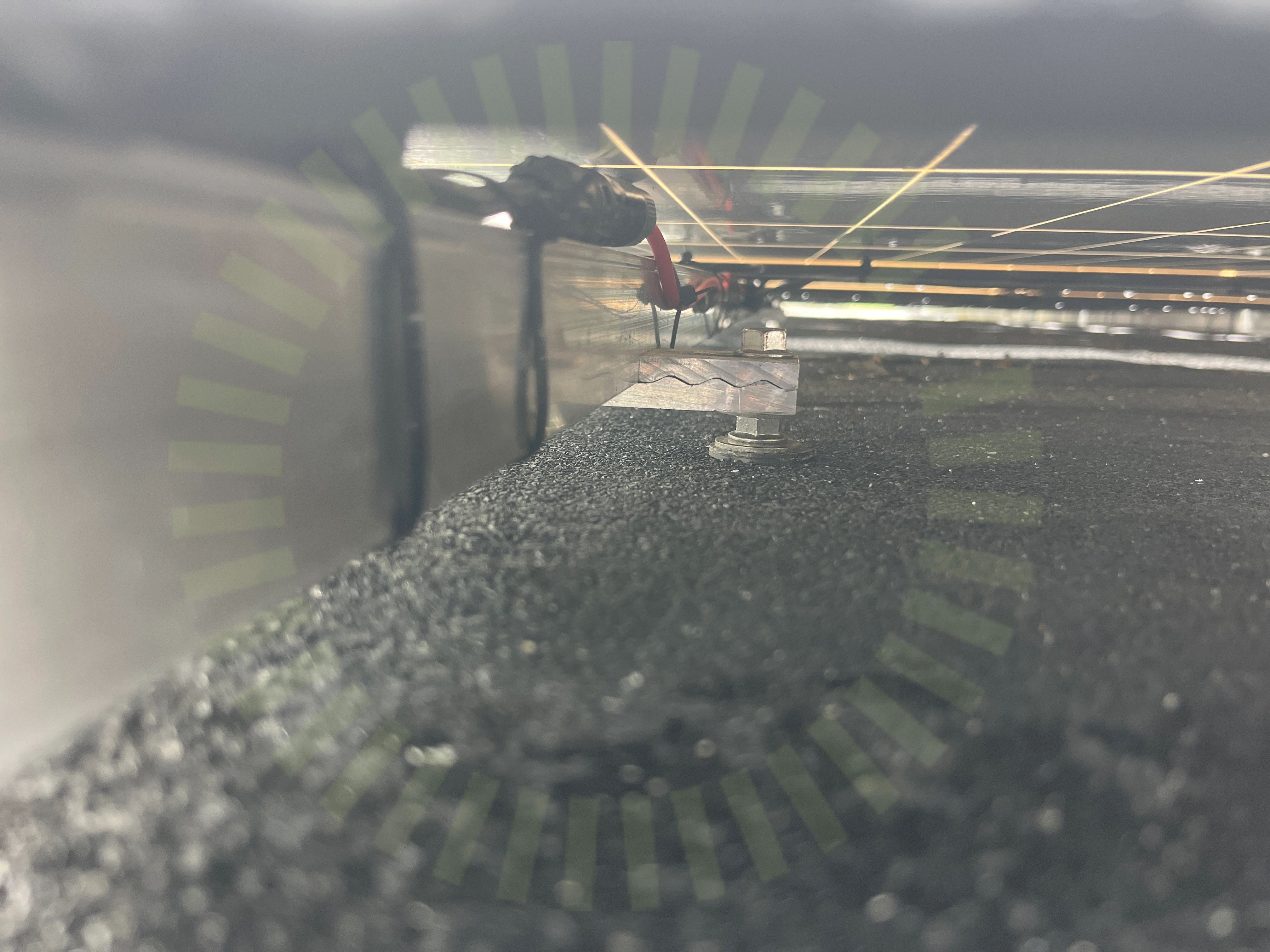

5.1 Främmande material
Inte godkänd
Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier.

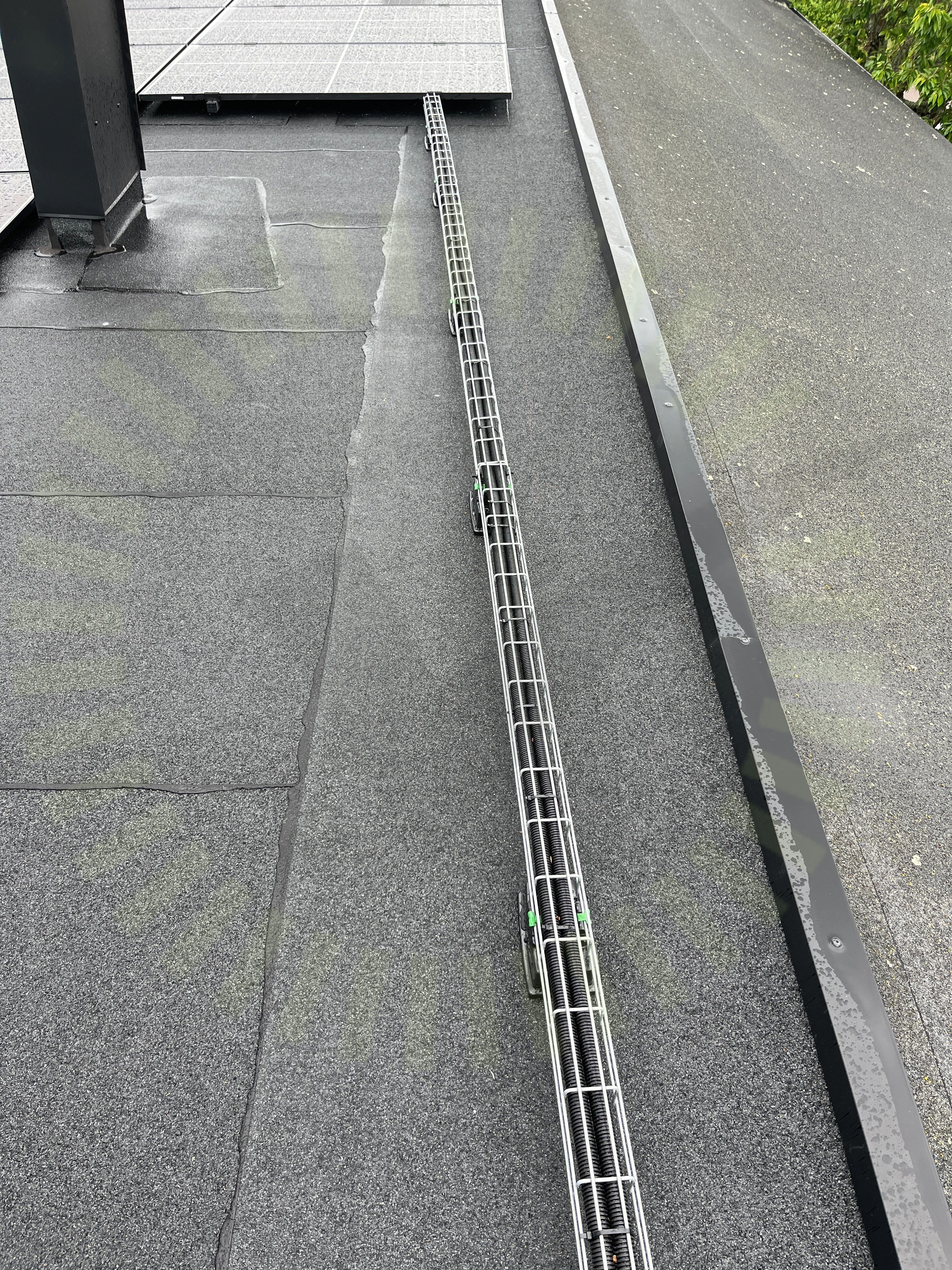

5.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.
5.3 Avsaknat underlag
Inte godkänd
Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.
5.4 Skenornas infästning
Inte godkänd
Då skena och infästning inte är från samma tillverkare kan inte tillverkare lämna någon garanti på att infästning är korrekt utförd.
5.5 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkningen är gjord för CW lundberg men det sitter blandade fabrikat på montagesystemet på taket.
5.6 Tätskiktsplattor CC mått
Inte godkänd
En korrekt snö- och vindlastberäkning saknas. Underlag för att kontrollera korrekt CC mått mellan infästning finns ej tillgänglig.
Godkända kontrollpunkter
12/25
Ej tillgängligt vid besiktning
7/25
Tak 1, Risen: RSM40-8
Anmärkningar
3/17

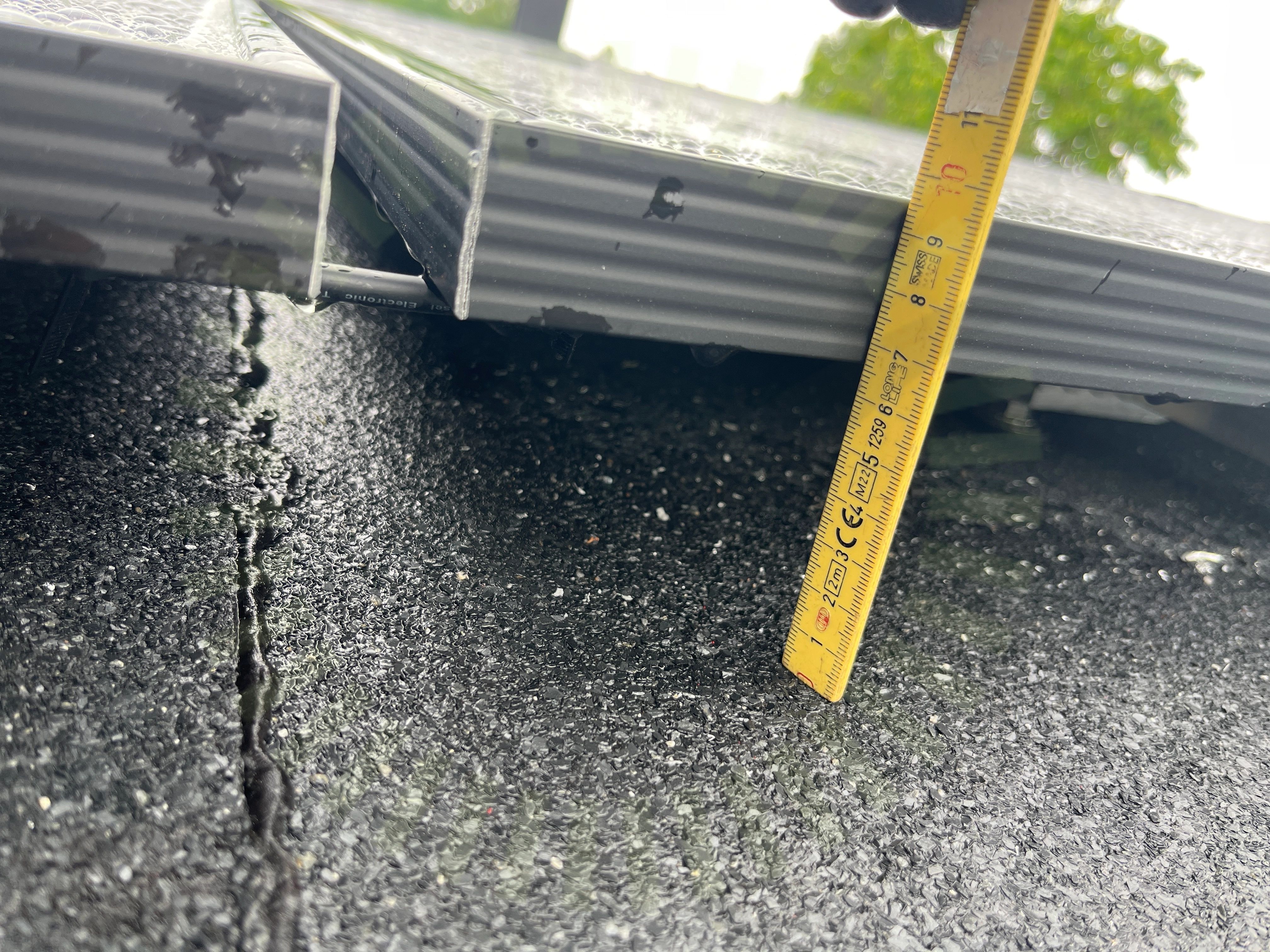

6.1 Avstånd till yta
Inte godkänd
Panelen är placerad för nära kringliggande yta.
6.2 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
6.3 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
13/17
Ej tillgängligt vid besiktning
1/17
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
2/37
9.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
9.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren har inte ett korrekt avstånd till närmaste objekt. Detta gäller till tak, vägg och avståndet emellan växelriktarna.
Godkända kontrollpunkter
35/37
