Besiktningsrapport
7.8
Installation av
Affärsverken Karlskrona
Datum
18 juli 2023
Ort
Torhamn, Blekinge län
Stress på kontakter
Kopplingslåda
Panelkablagets böjradie
+ 14
74% godkända
26% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 (395-420) MR
Montagesystem
Weland Stål: Råspont
Växelriktare
Fronius: Symo GEN24 6.0-10.0 Plus
Tillbehör
Säkerhetsbrytare AC
Installerad av Affärsverken Karlskrona som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/4
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/4
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
4/16

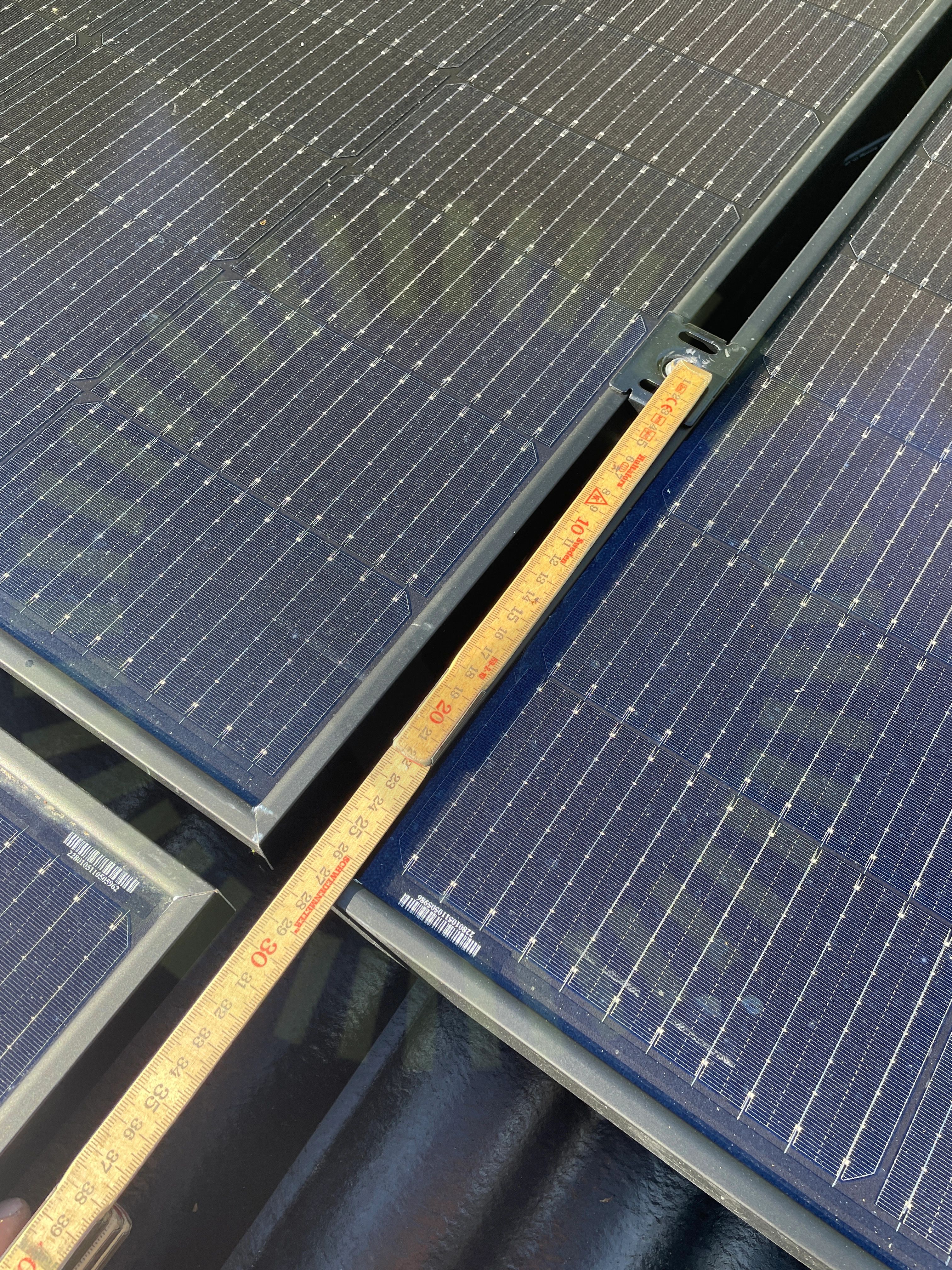

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.

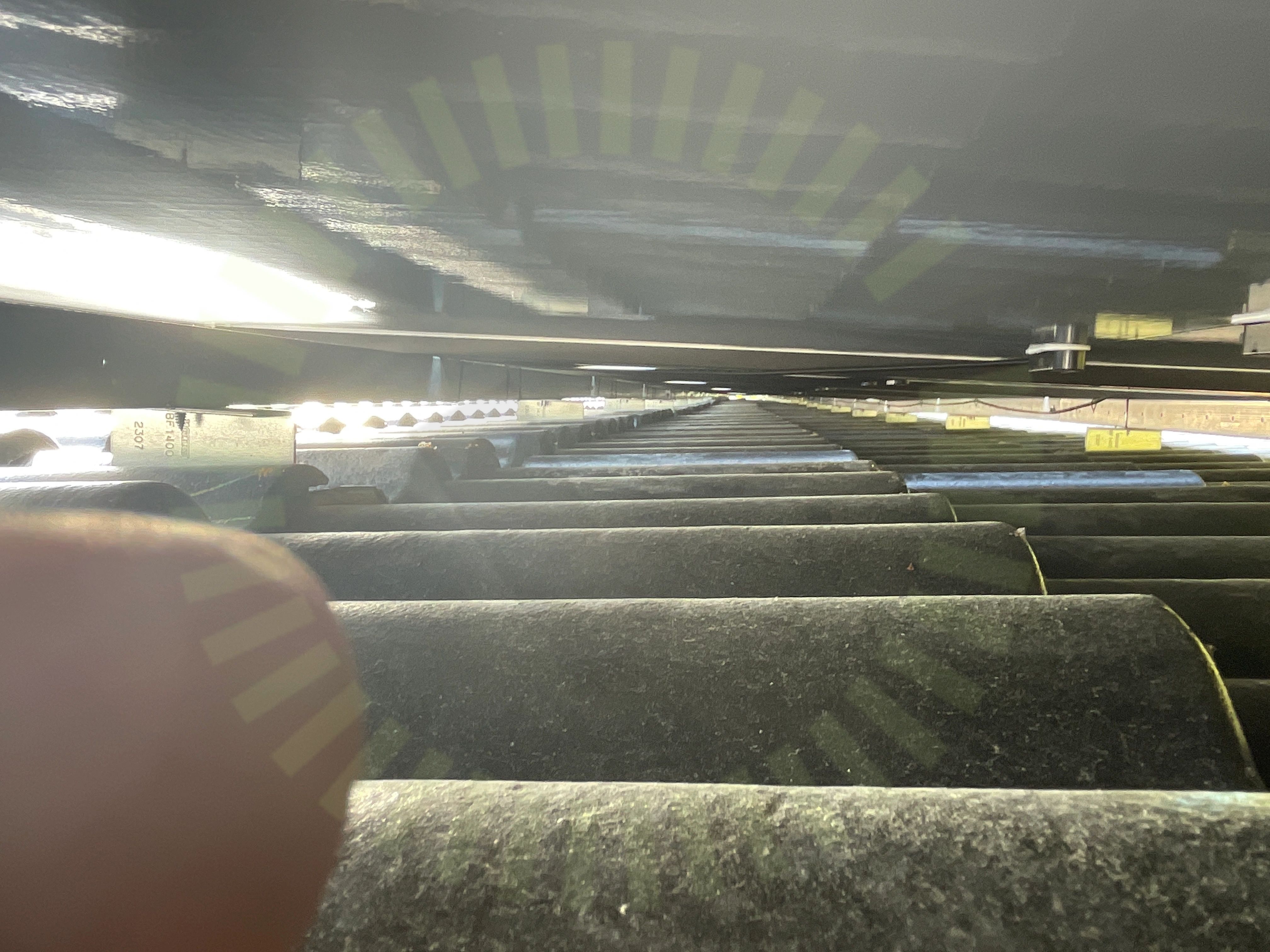

3.2 Kopplingslåda
Inte godkänd
Kablaget sitter för spänt från kopplingslådan till skenan.

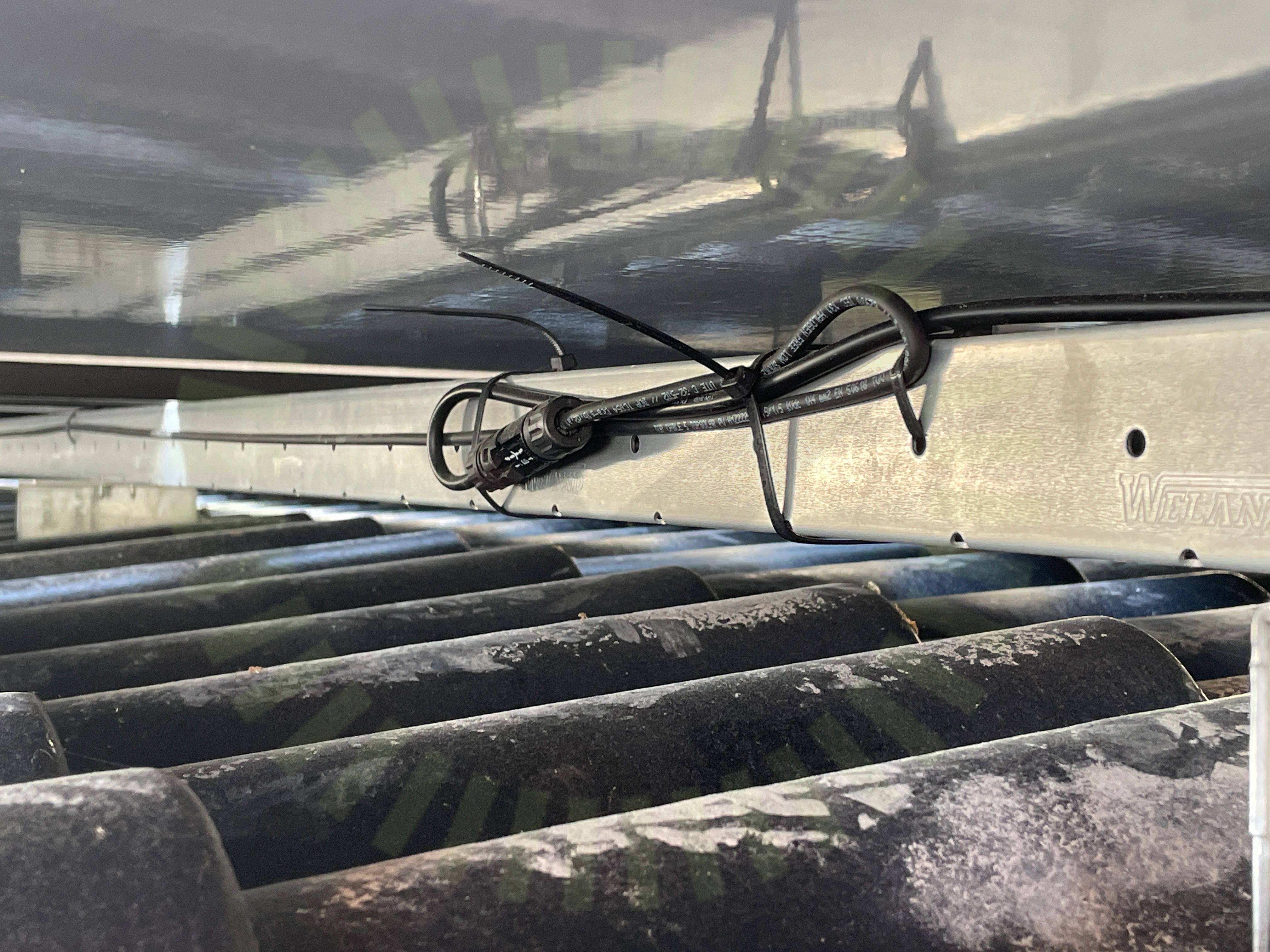

3.3 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

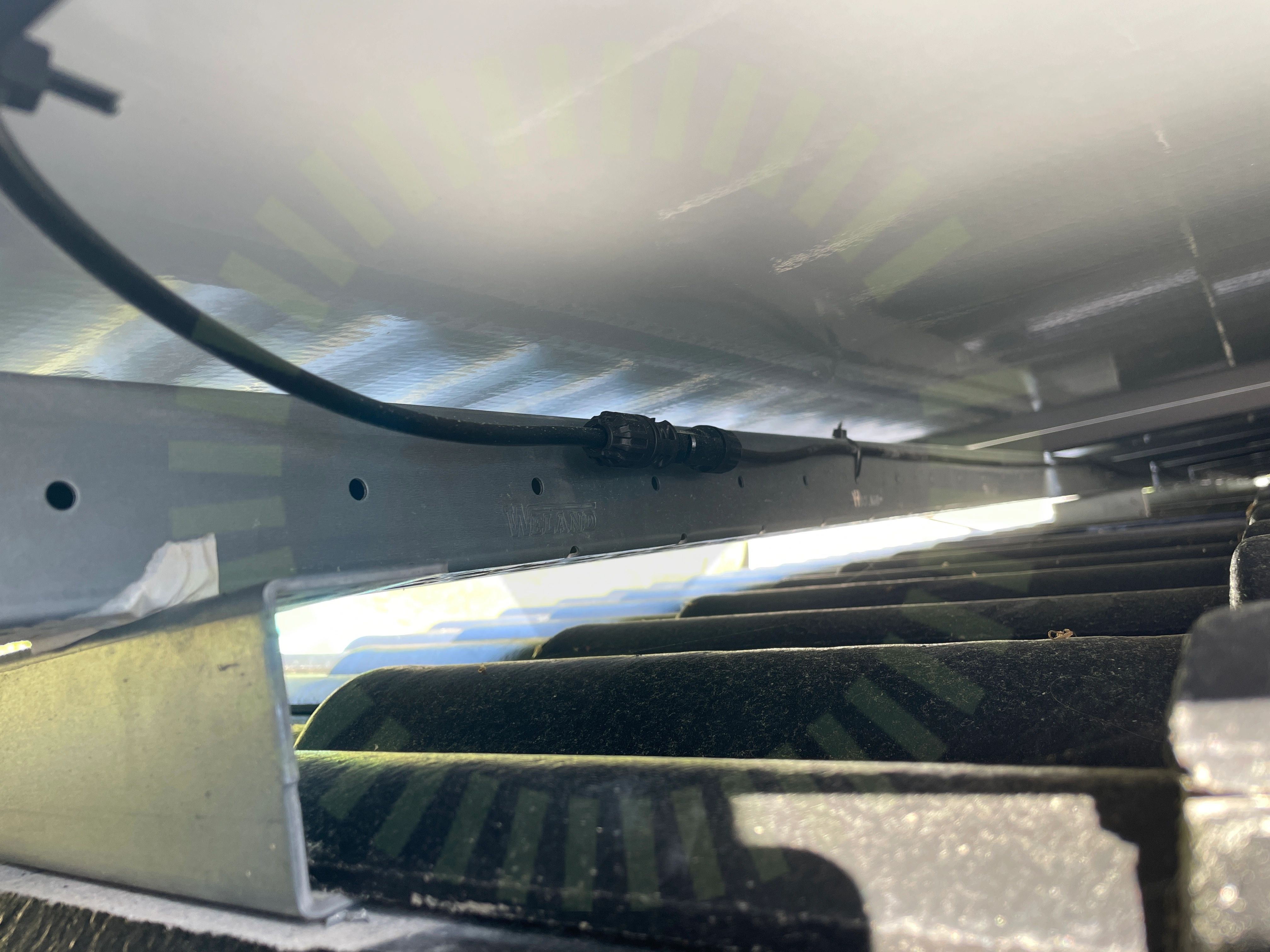

3.4 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
11/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Weland Stål: Råspont
Anmärkningar
10/24
4.1 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

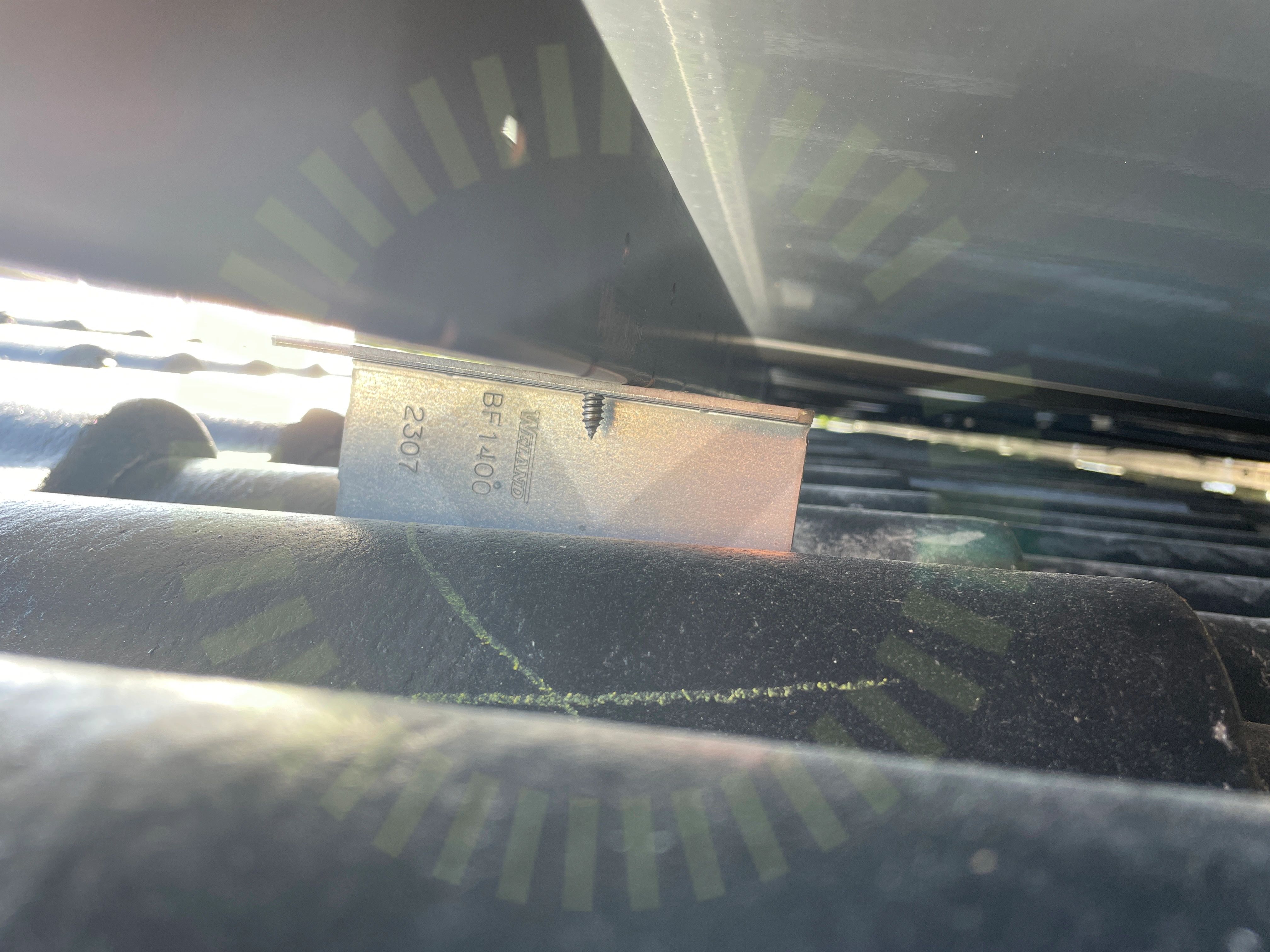

4.2 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Endast en skruv använd.

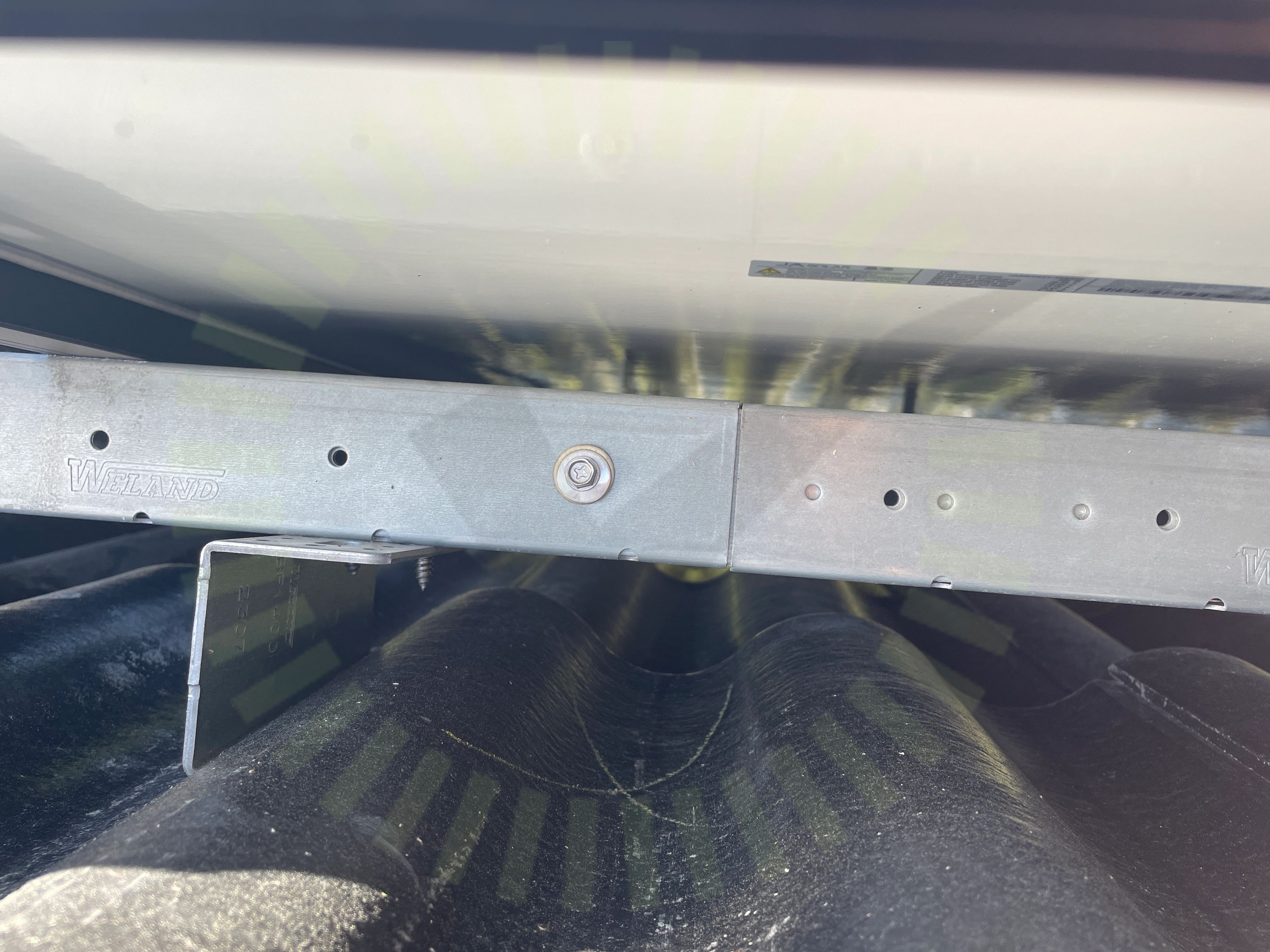

4.3 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.

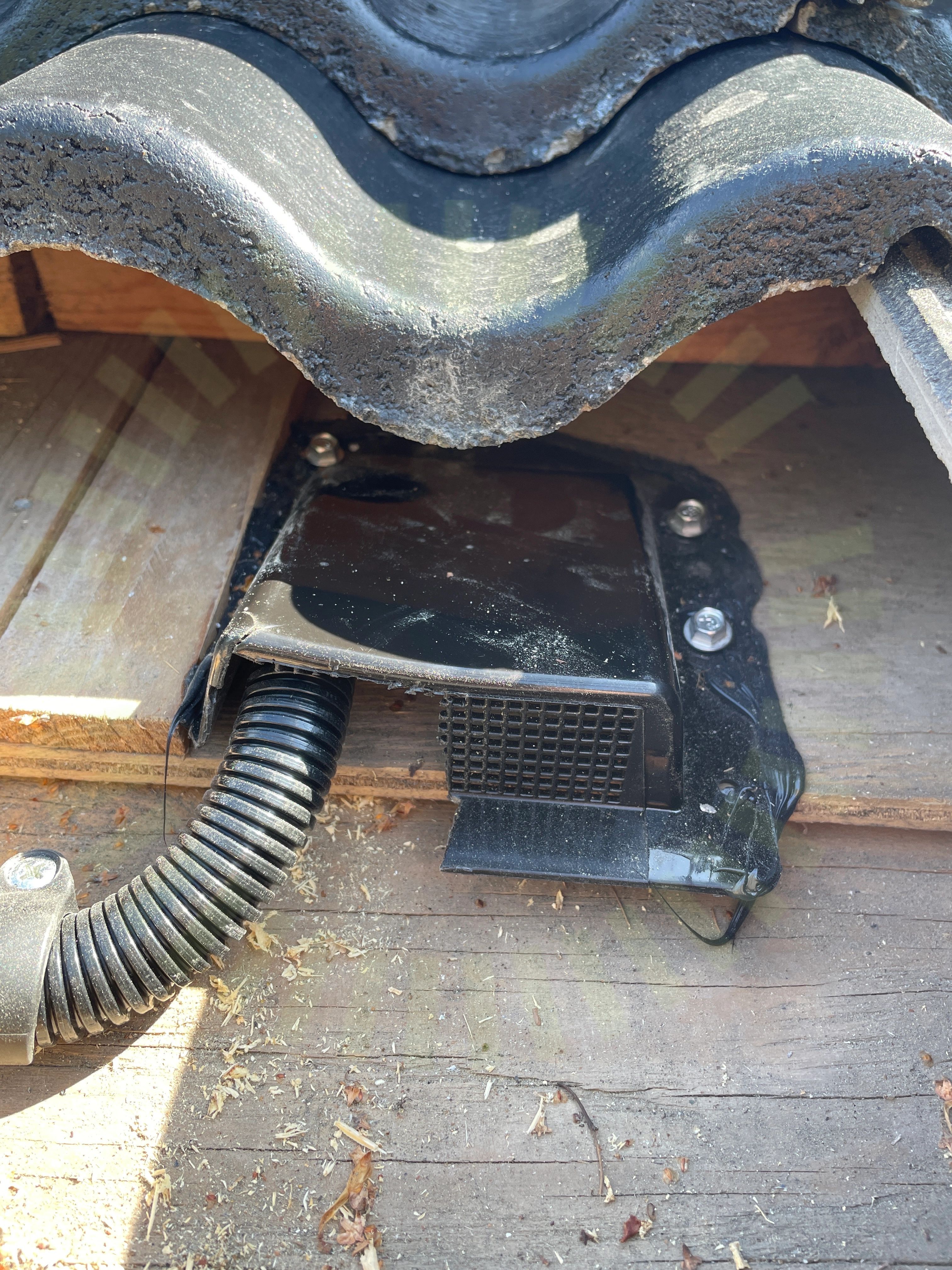

4.4 Takgenomföring
Inte godkänd
Mögelstopper ej monterad enligt anvisningar och är sannolikt otät

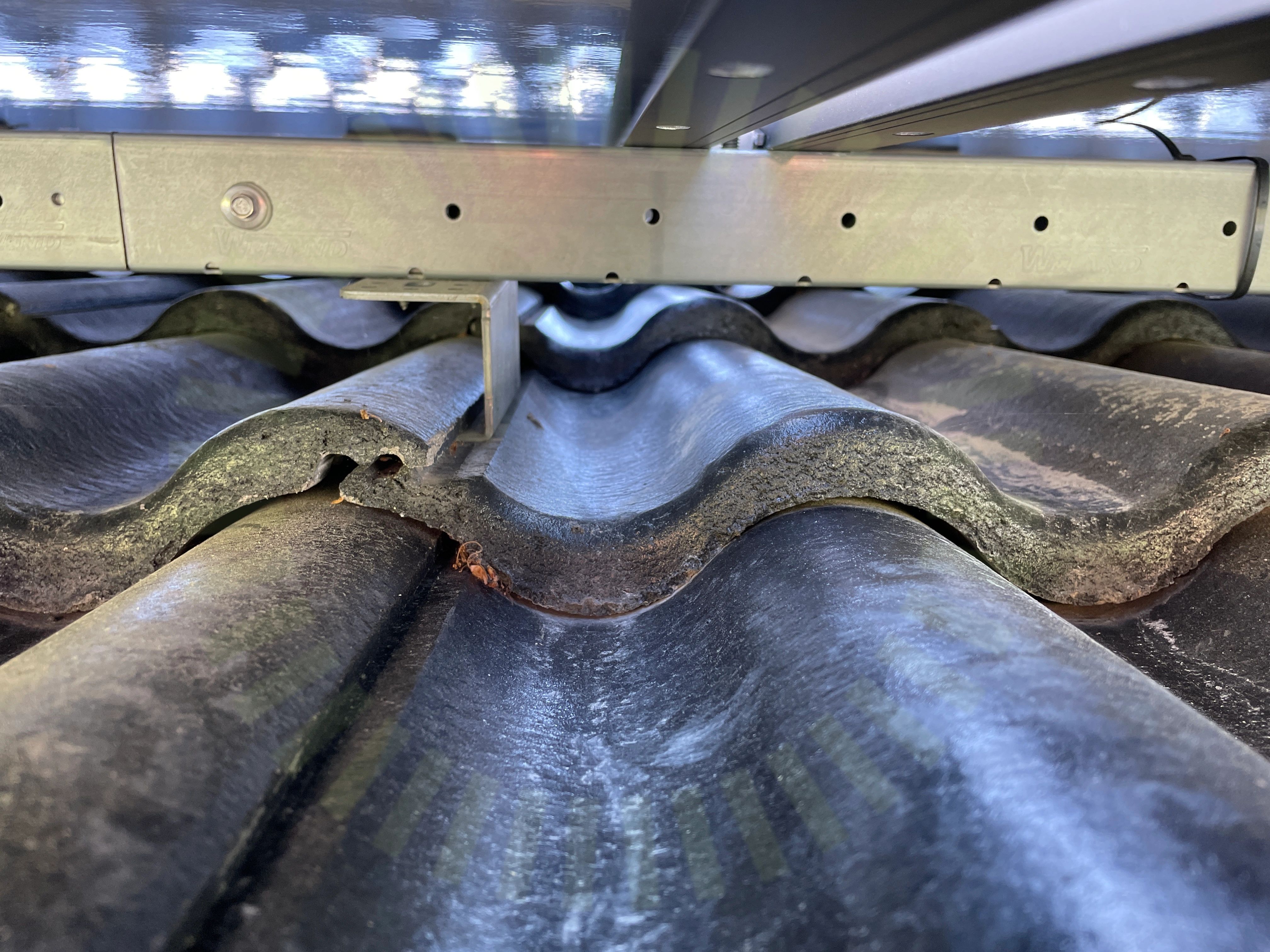

4.5 Urtag fästen
Inte godkänd
Pannan ligger ej korrekt efter genomföring, brottrisk föreligger

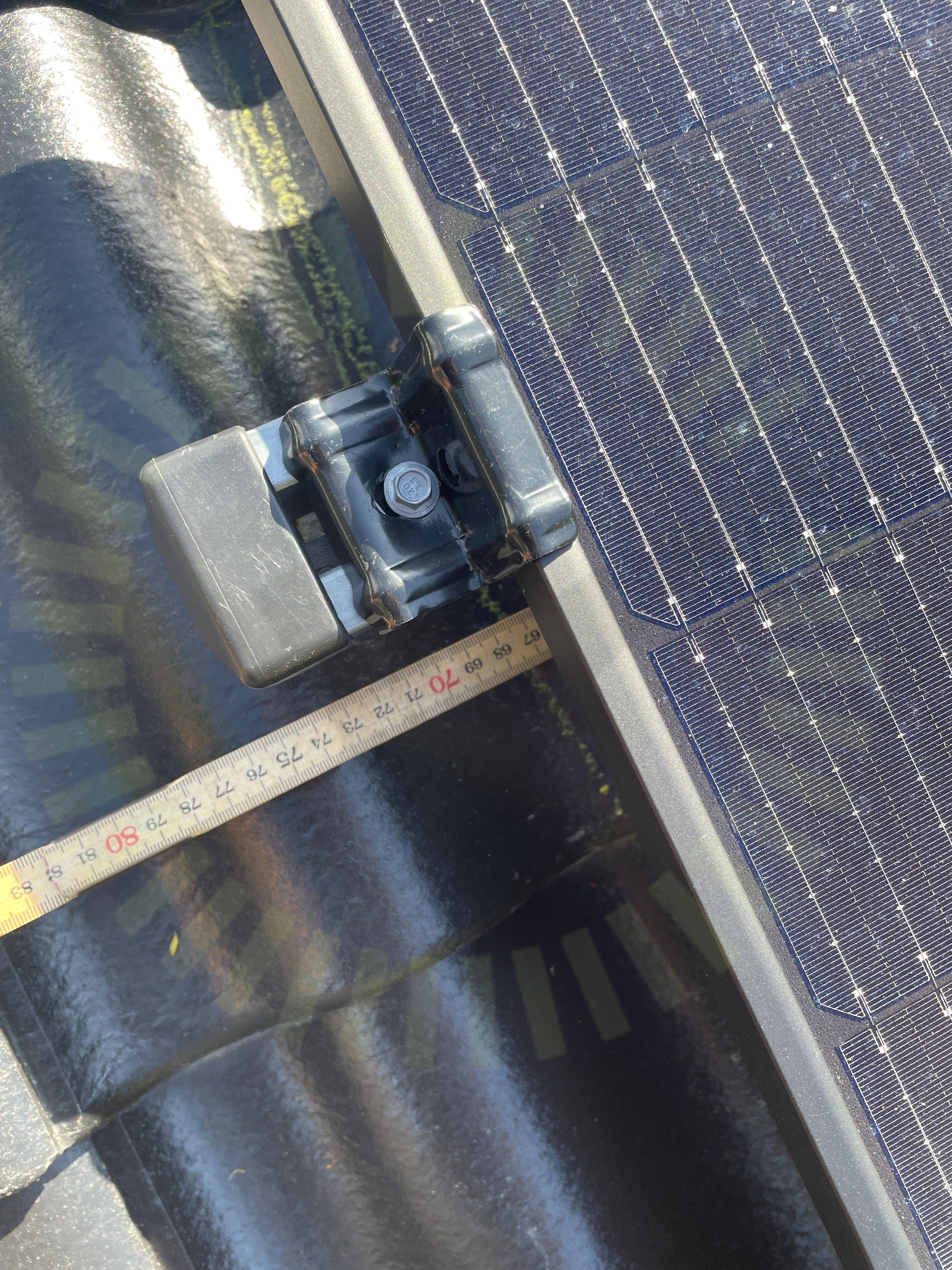

4.6 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.

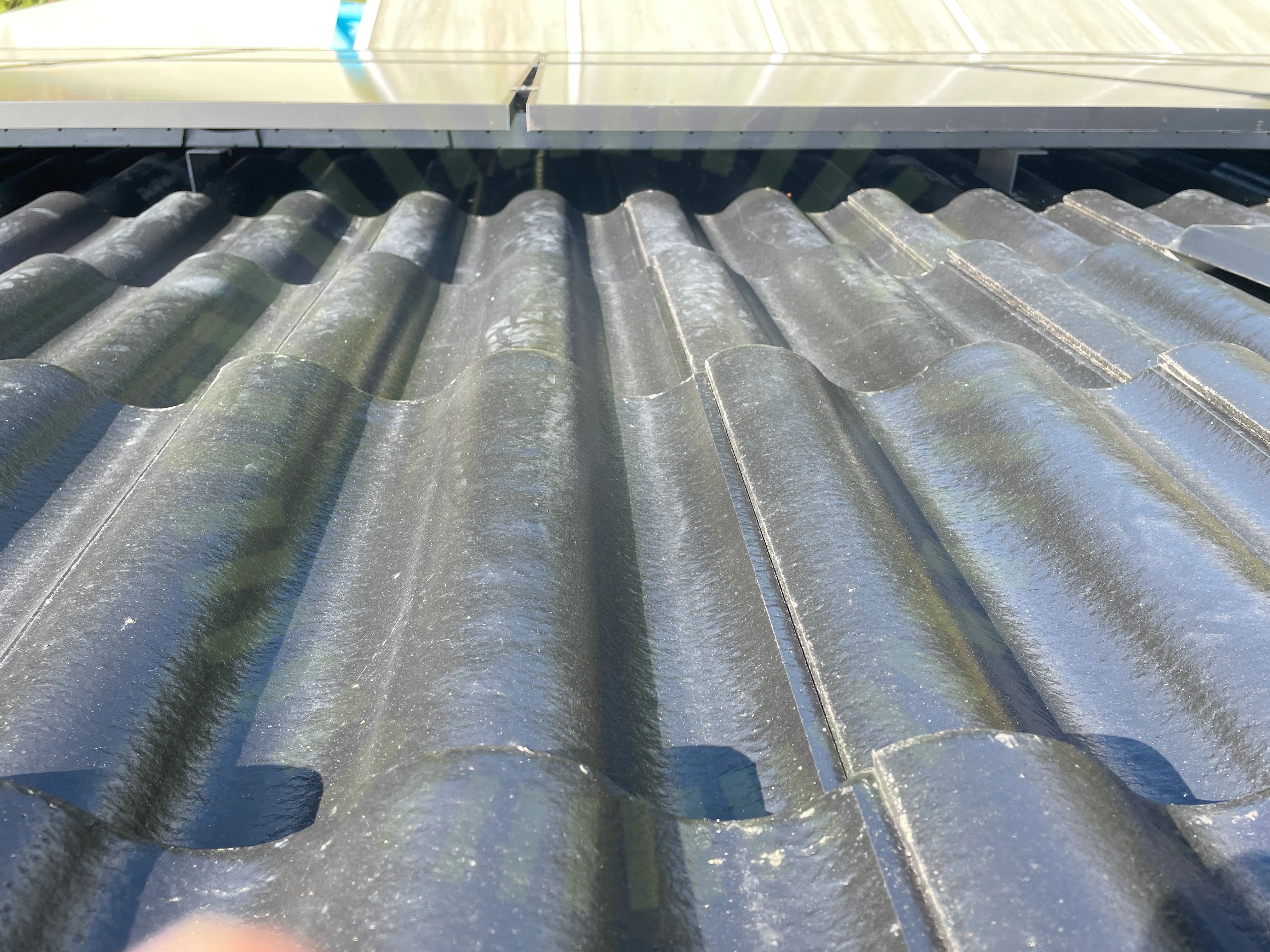

4.7 Takkrokarnas CC
Inte godkänd
Enligt Lastberäkning ska infästning ske med cc 90 cm. Uppmätt 120 cm

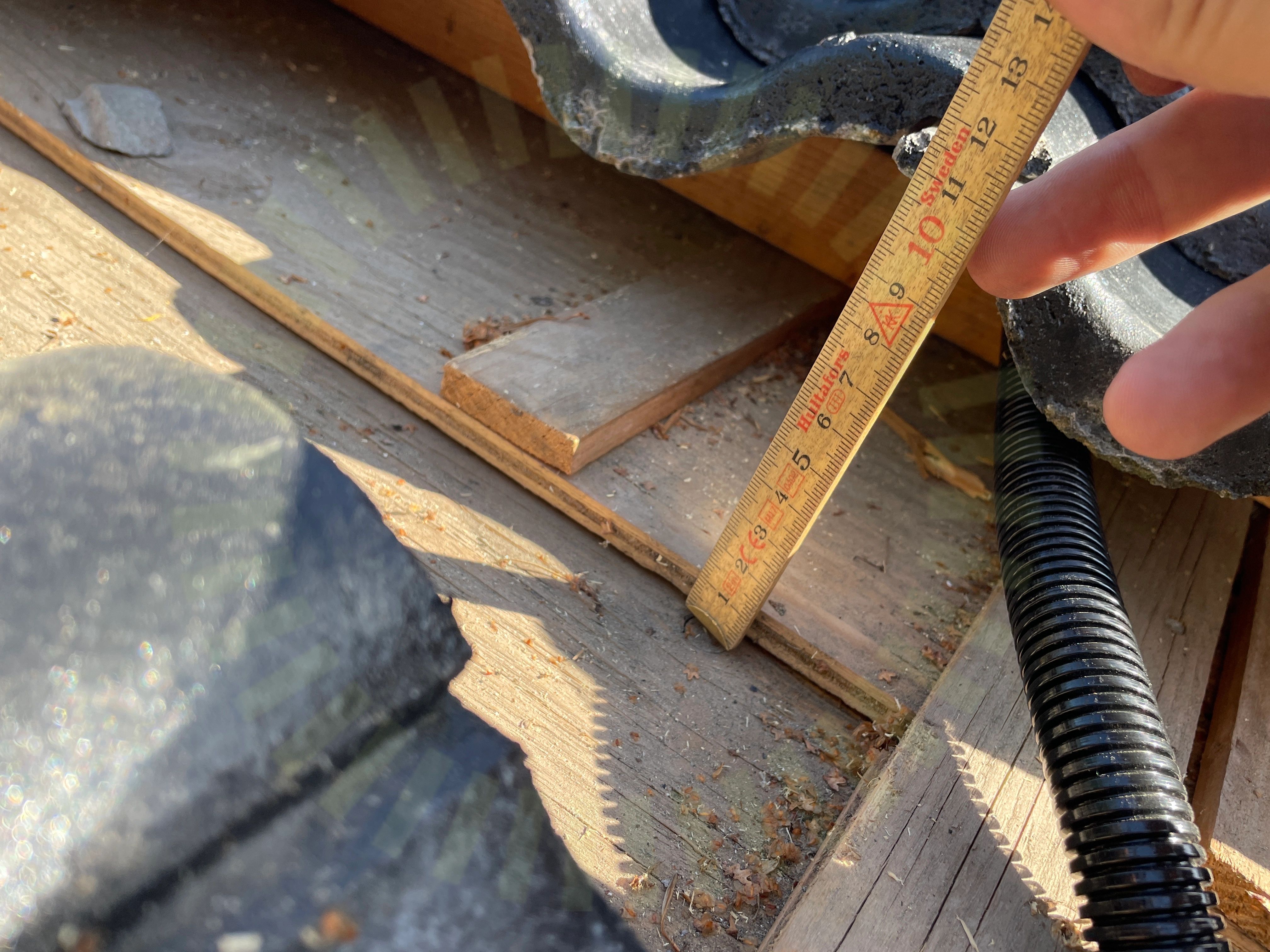

4.8 Underbyggnad
Inte godkänd
Tillverkaren anvisar minst 18 mm plywood som underlag. Underlag för den befintliga konstruktionen saknas.
4.9 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.

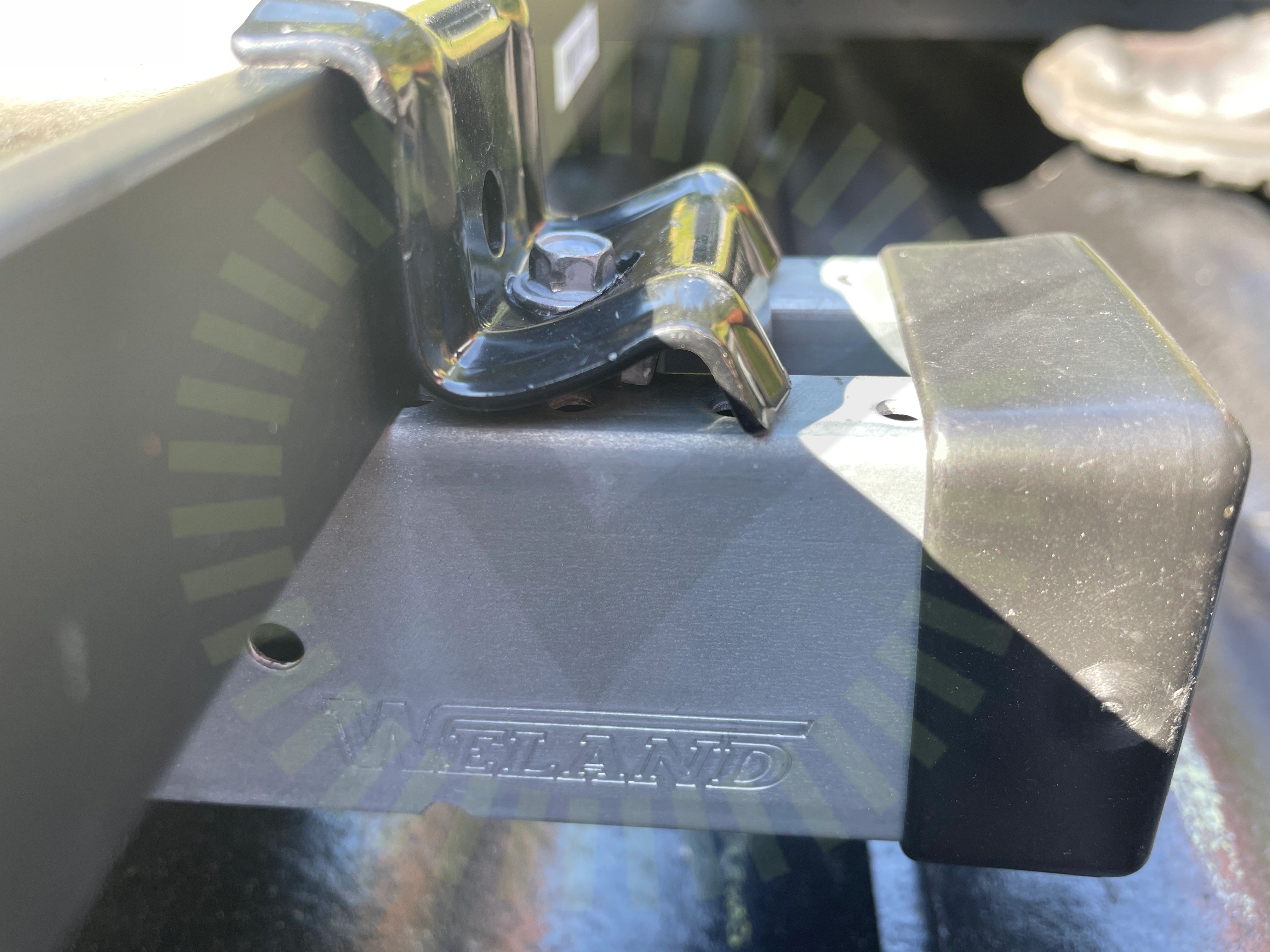

4.10 Ändklämmor skruv
Inte godkänd
Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Skruv för hårt åtdragen, på väg genom materialet.
Godkända kontrollpunkter
14/24
Varselmärkning
Anmärkningar
2/4

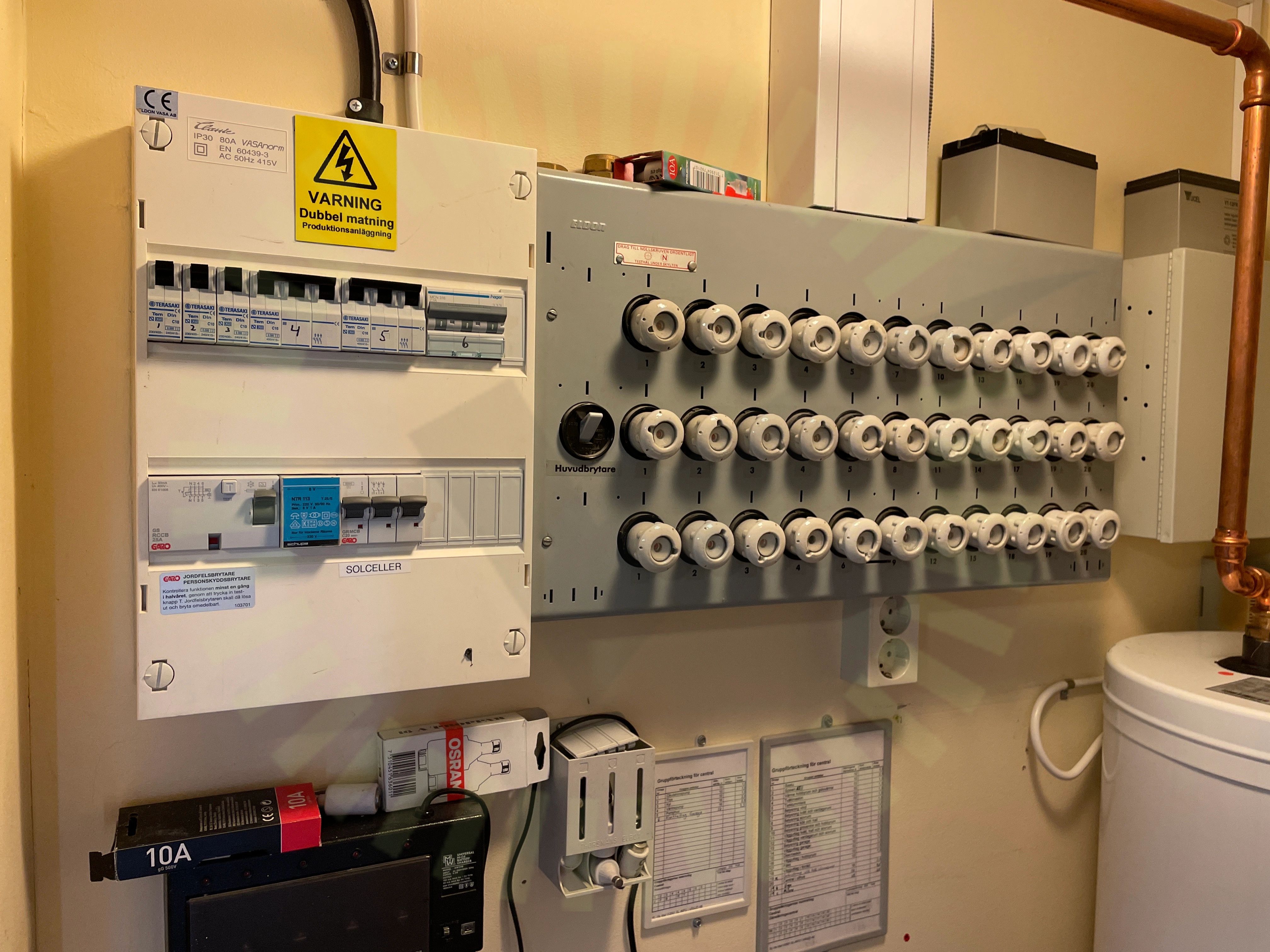

5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler.

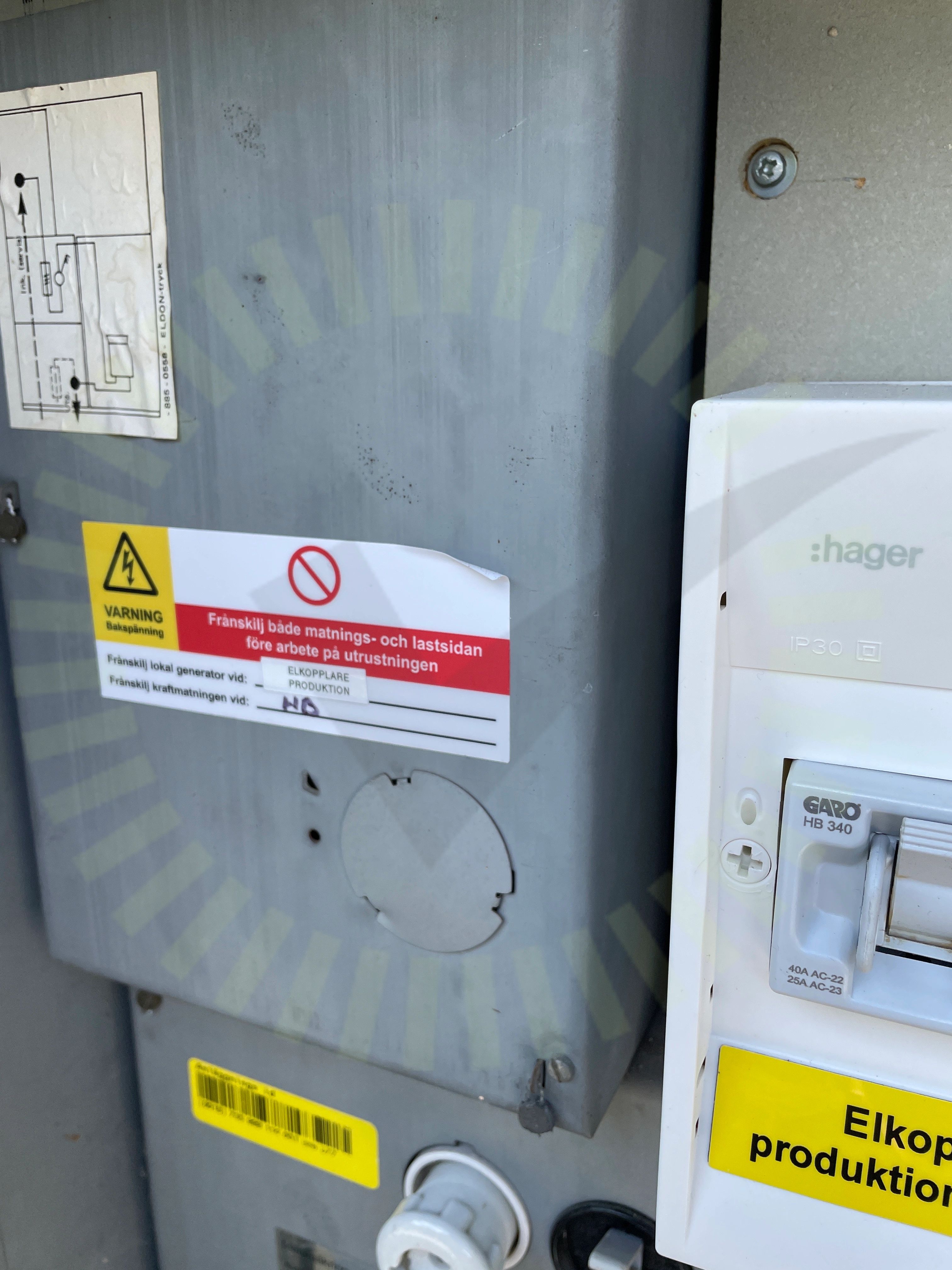

5.2 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
2/30

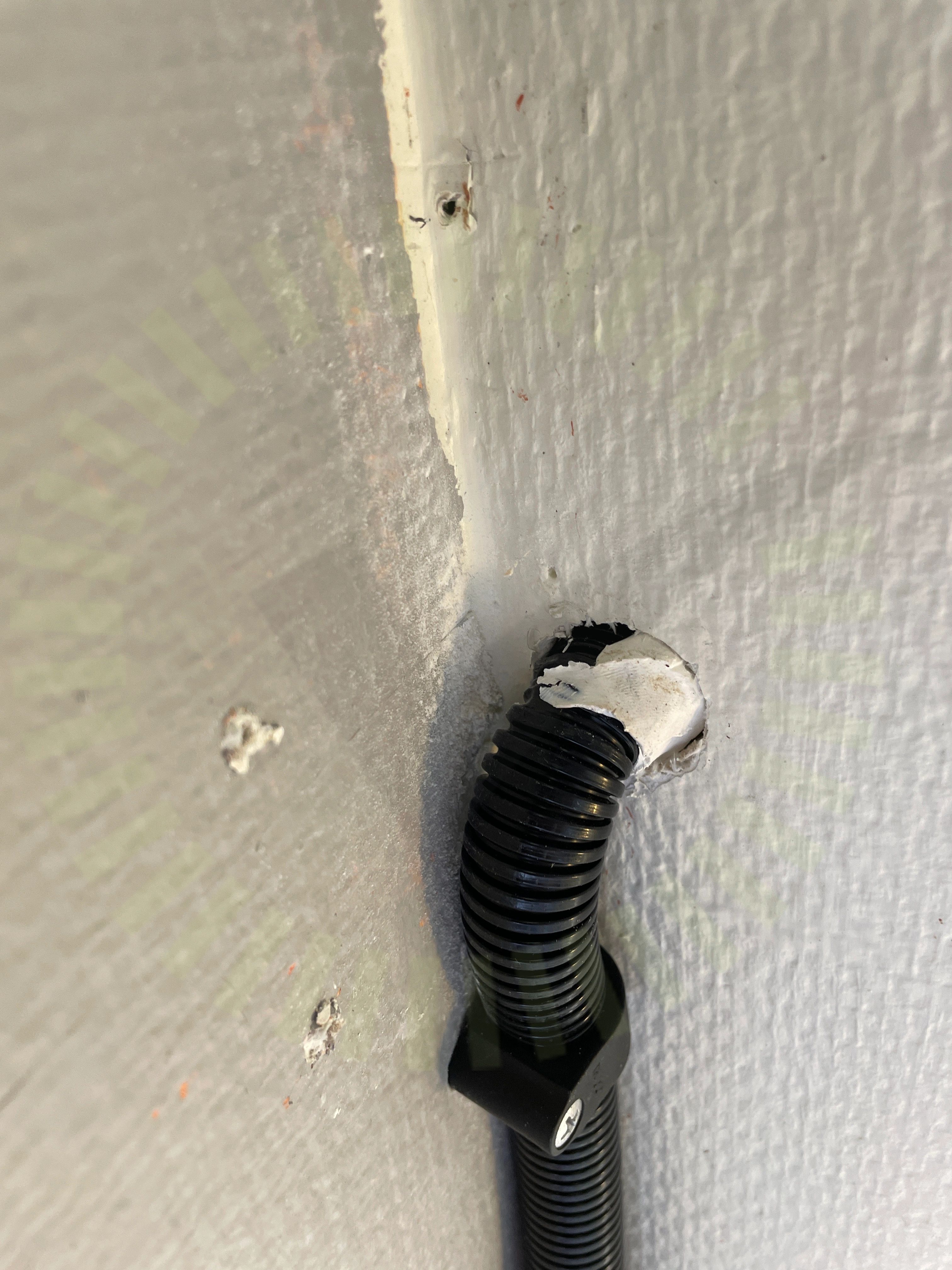

6.1 Genomföringar
Inte godkänd
Genomföring inte tätad på ett beständigt sätt.

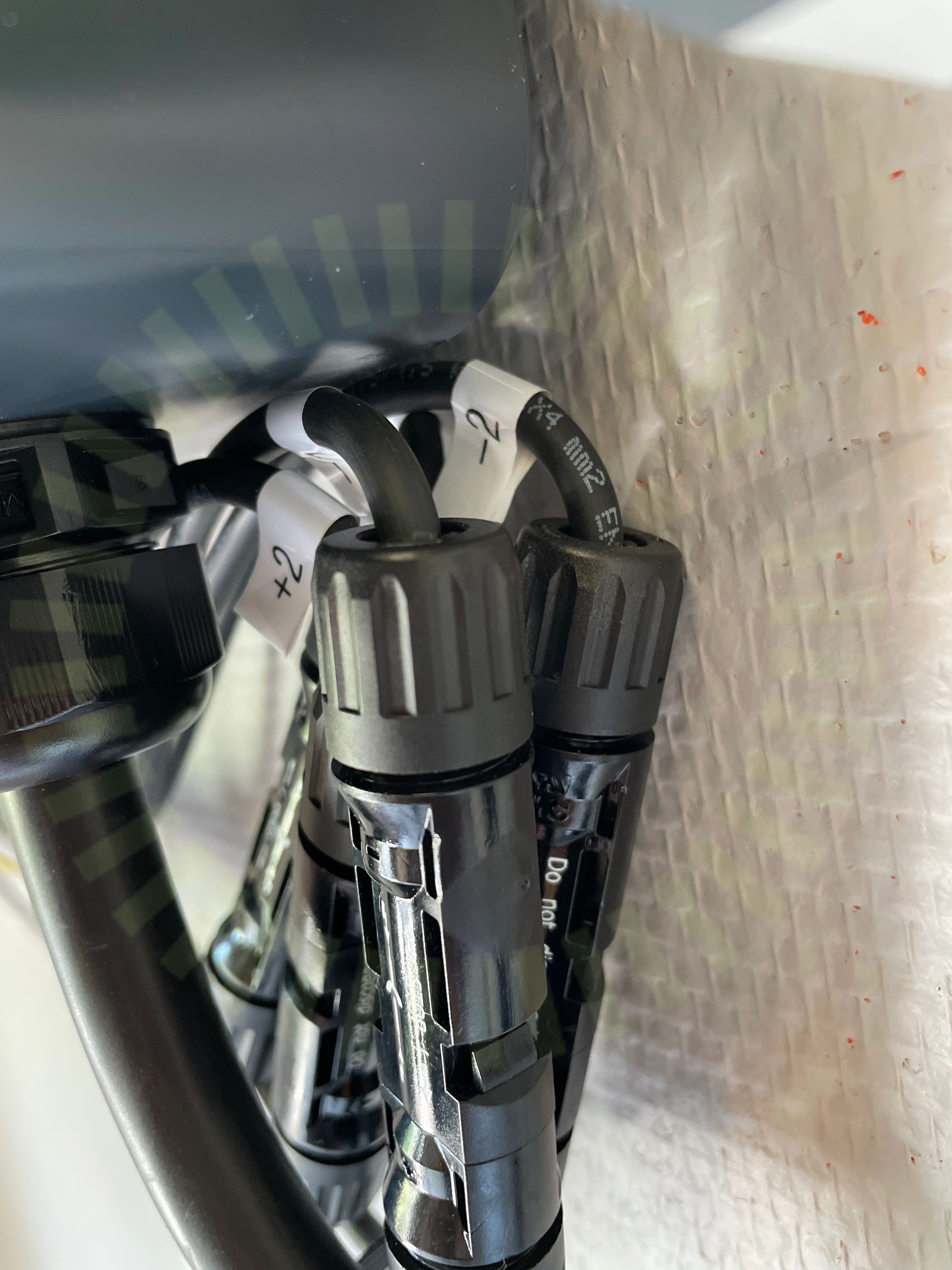

6.2 Stress på kontakter
Inte godkänd
Kontakter utsätts för stress, kabel ska löpa rakt ur staublis kontakter minst 20 mm
Godkända kontrollpunkter
22/30
Ej tillgängligt vid besiktning
6/30
