Besiktningsrapport
8.2
Installation av
Otovo
Datum
13 januari 2023
Ort
Nyköping, Södermanlands län
Snö- och Vindlastberäkning
/inspection-protocols/1c97bbc0-46e7-4dd9-ab8c-5d8708412326/1c97bbc0-46e7-4dd9-ab8c-5d8708412326)
Skena överhäng
/inspection-protocols/e19f62ef-4cde-4b4b-97e2-636cf1460bfd/e19f62ef-4cde-4b4b-97e2-636cf1460bfd)
Kabeluppfästning
/inspection-protocols/ef1e1e5e-cff6-402d-a504-e98362441fc8/ef1e1e5e-cff6-402d-a504-e98362441fc8)
+ 5
/inspection-protocols/5935342c-fc8a-4e29-84ae-07ab950e0052/5935342c-fc8a-4e29-84ae-07ab950e0052)
84% godkända
16% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Huawei: Smart Power Sensor
Installerad av Otovo som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
14/14
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
6/27
2.1 Avstånd mellan takkrokar
Inte godkänd
Snö- & vindlastberäkning saknas vid besiktning.
/inspection-protocols/ef1e1e5e-cff6-402d-a504-e98362441fc8/ef1e1e5e-cff6-402d-a504-e98362441fc8)

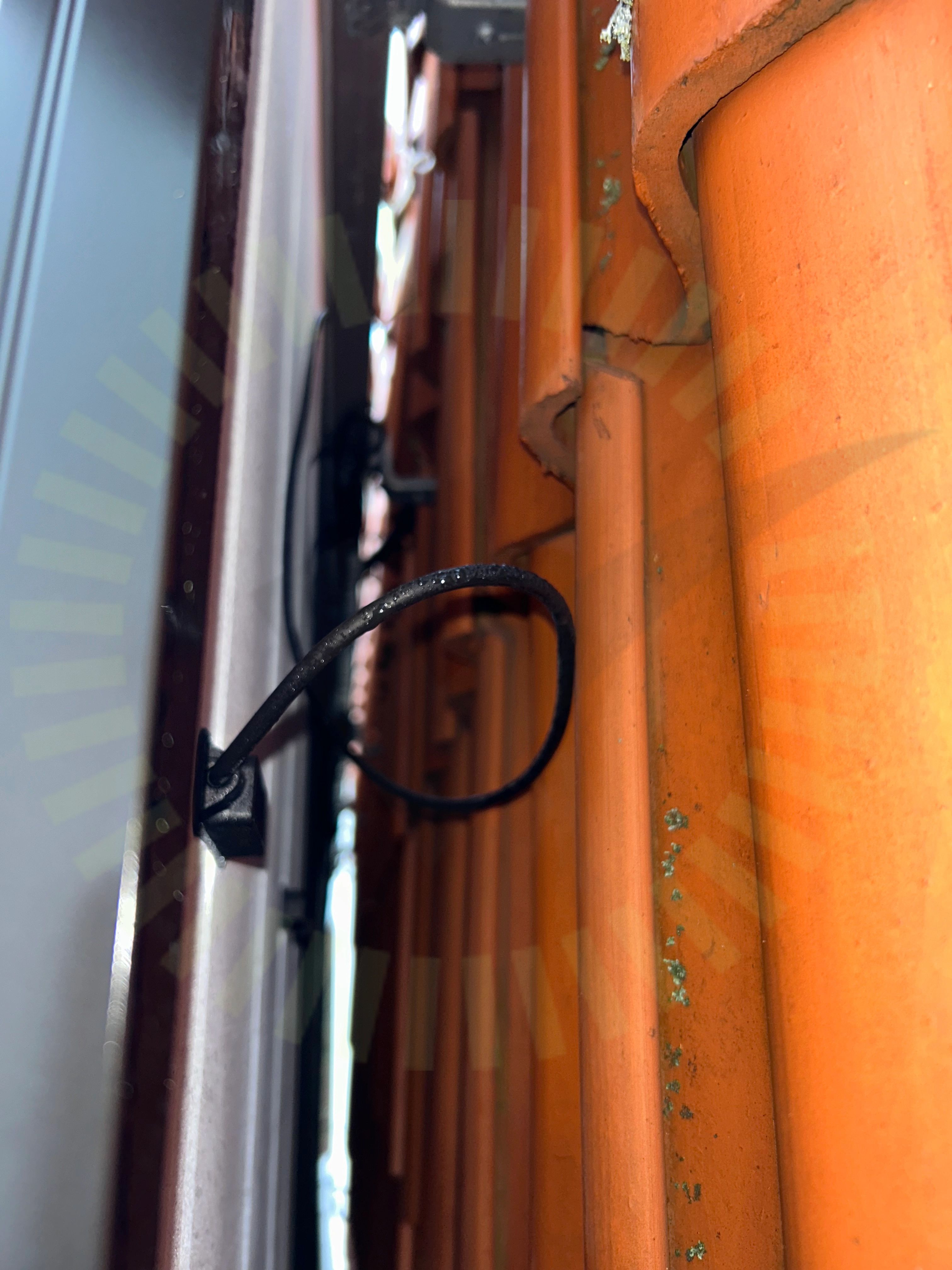

2.2 Kabeluppfästning
Inte godkänd
Kablar hänger på ett antal ställen på taket och på vissa ställen ligger de diktan mot takpanna.
/inspection-protocols/e19f62ef-4cde-4b4b-97e2-636cf1460bfd/e19f62ef-4cde-4b4b-97e2-636cf1460bfd)

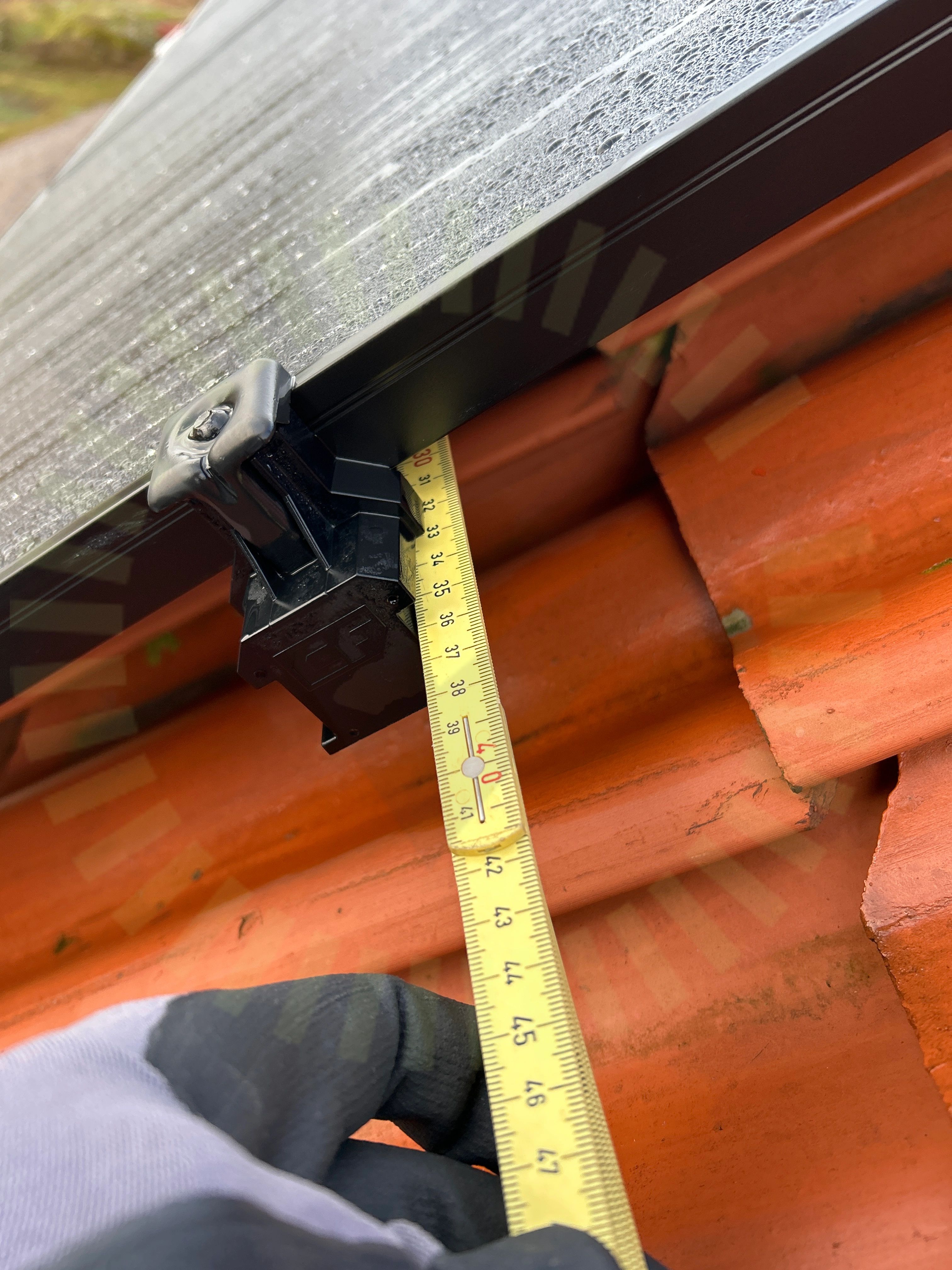

2.3 Skena överhäng
Inte godkänd
Överhäng får max vara 250mm enligt tillverkarens anvisningar. Uppmätt avstånd på en sektion: 350mm
/inspection-protocols/1c97bbc0-46e7-4dd9-ab8c-5d8708412326/1c97bbc0-46e7-4dd9-ab8c-5d8708412326)

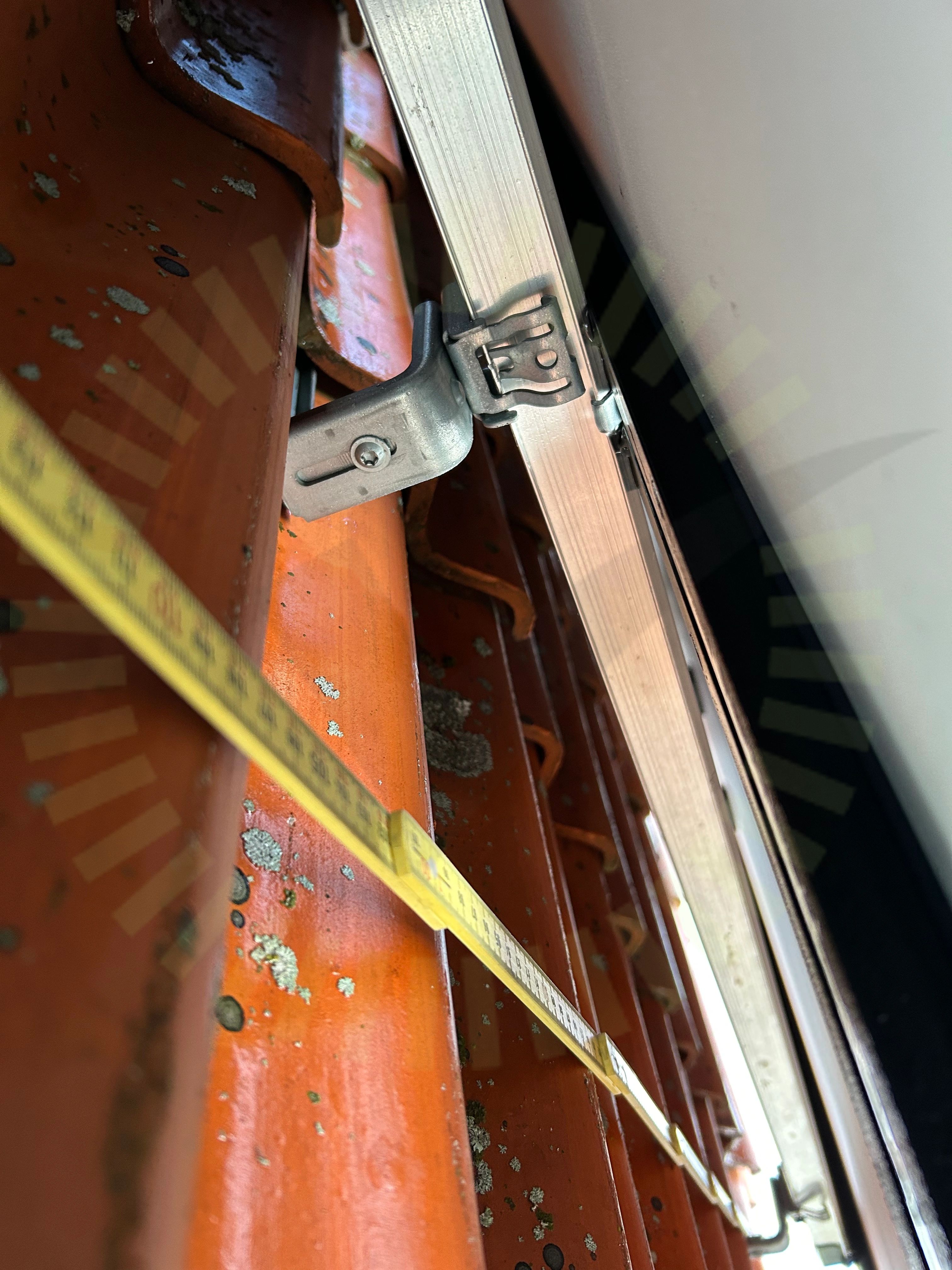

2.4 Snö- och Vindlastberäkning
Inte godkänd
Snö- & vindlastberäkning finns inte tillgänglig vid besiktning. Högsta uppmätta cc-mått: 107cm
/inspection-protocols/4b8ba09a-0d07-4d9b-aa2a-92df259c2c65/4b8ba09a-0d07-4d9b-aa2a-92df259c2c65)

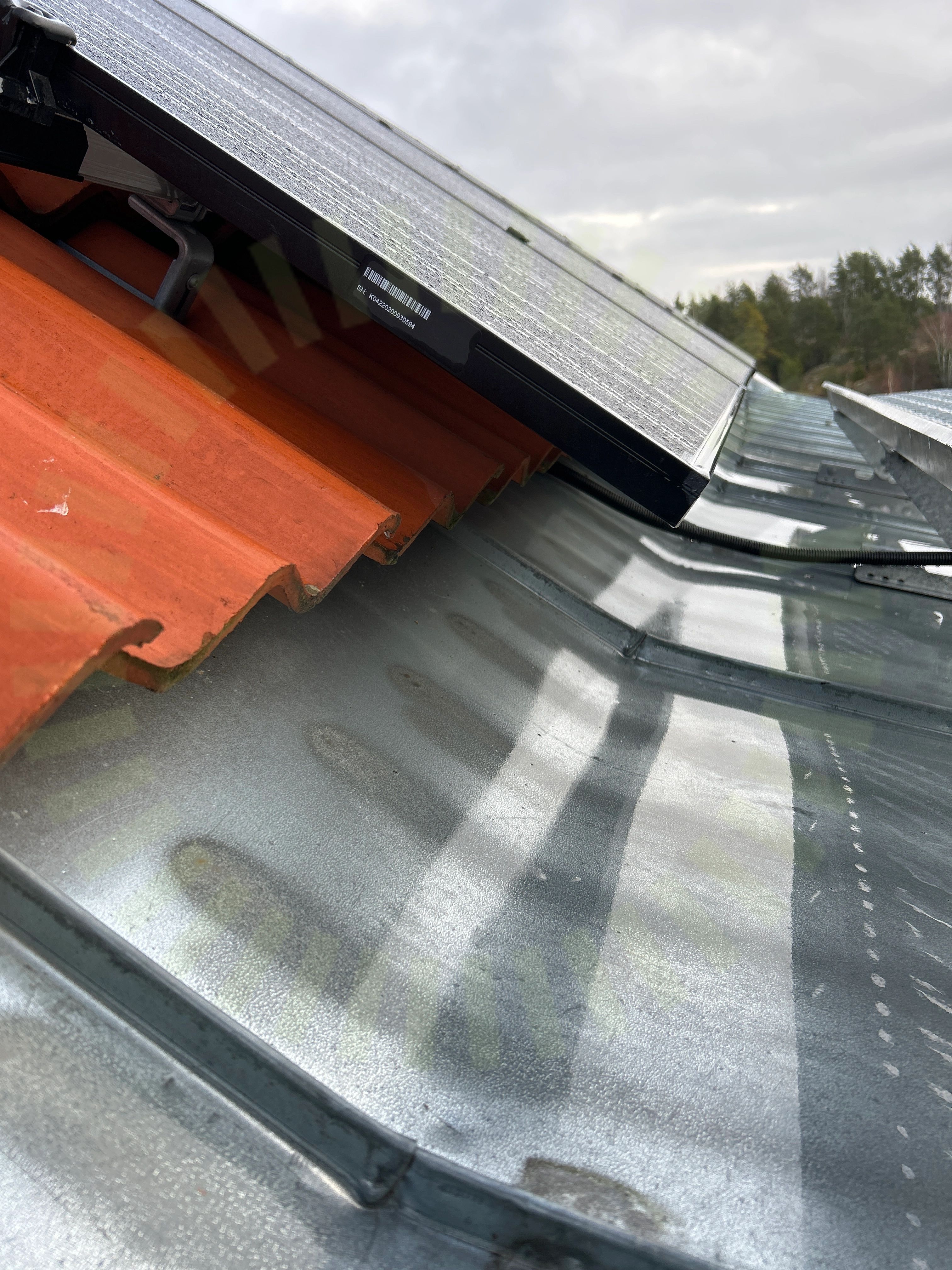

2.5 Säkerhetsavstånd
Inte godkänd
ESDEC kräver ett säkerhetsavstånd på 250mm. Erhålls inte vid takfot eller takknock.
/inspection-protocols/5935342c-fc8a-4e29-84ae-07ab950e0052/5935342c-fc8a-4e29-84ae-07ab950e0052)

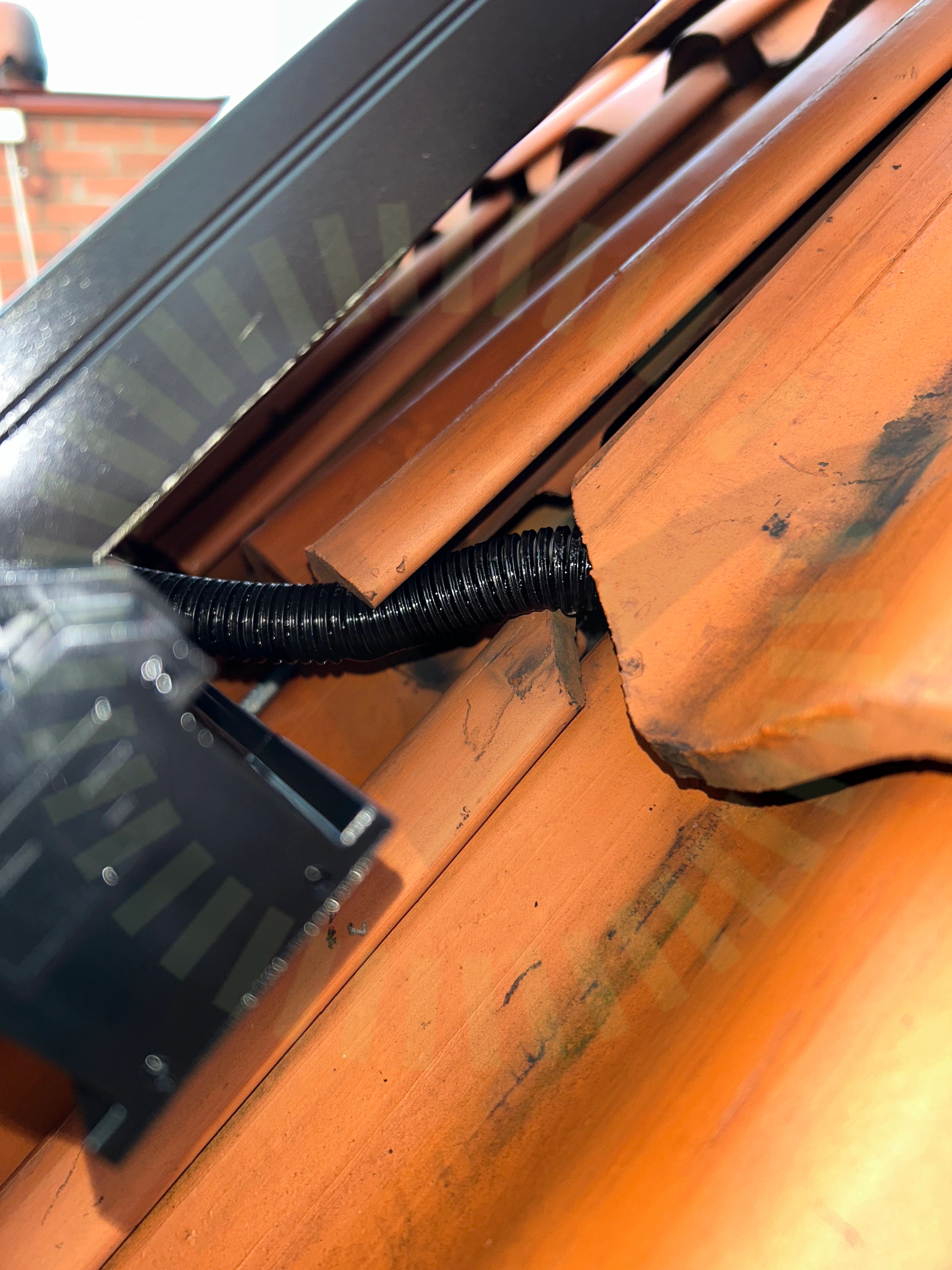

2.6 Takgenomföring
Inte godkänd
Pannan ligger helt öppen mot väder & vind på taket. Ingen urfasning har gjorts i pannan vid genomgång av taket.
Godkända kontrollpunkter
21/27
Tak 1, Trina: Vertex DE09.05
Anmärkningar
4/11
/inspection-protocols/a144d107-b745-4faf-ae40-7b1e22bf89ed/a144d107-b745-4faf-ae40-7b1e22bf89ed)
3.1 Dragavlastade
Inte godkänd
Panelens kablar är för hårt åtdragna på ett antal ställen vilket gör att ingen dragavlastning erhålls.
/inspection-protocols/d6ed8e22-8ef2-45cf-ba02-0b68d76bbbf6/d6ed8e22-8ef2-45cf-ba02-0b68d76bbbf6)

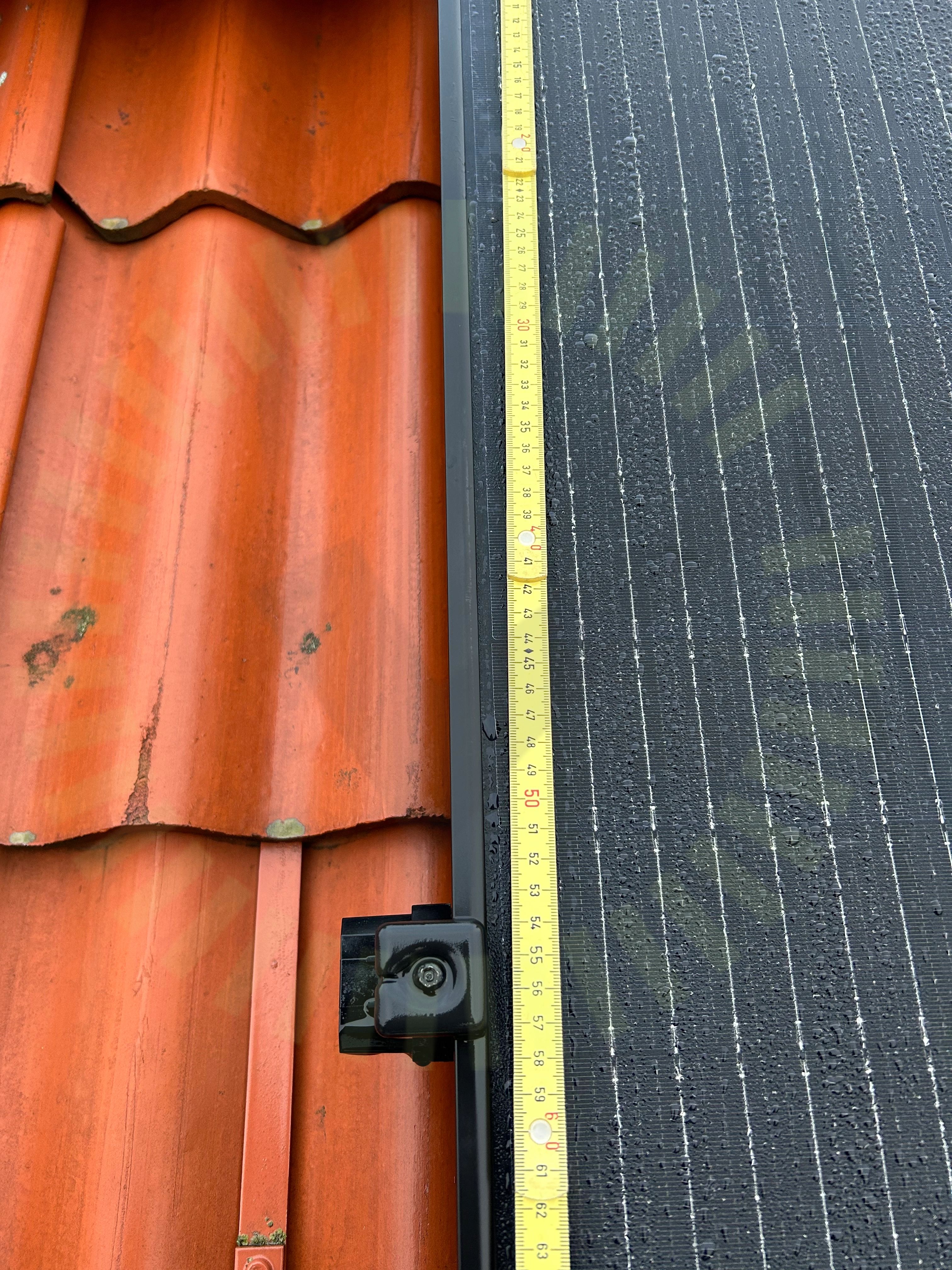

3.2 Fästenas placering
Inte godkänd
För snözon 2,4 gäller att fästena placeras inom 100-500mm på långsidan av panelen. Uppmätt mått: 560mm
/inspection-protocols/ae6b988a-f089-4178-8276-cf0d0df28b4f/ae6b988a-f089-4178-8276-cf0d0df28b4f)
3.3 Föremål mot bakstycke
Inte godkänd
MC4-kontakt trycker mot panelens bakstycke.
/inspection-protocols/513ae9a9-5c1e-4f68-8220-17fe5d162477/513ae9a9-5c1e-4f68-8220-17fe5d162477)

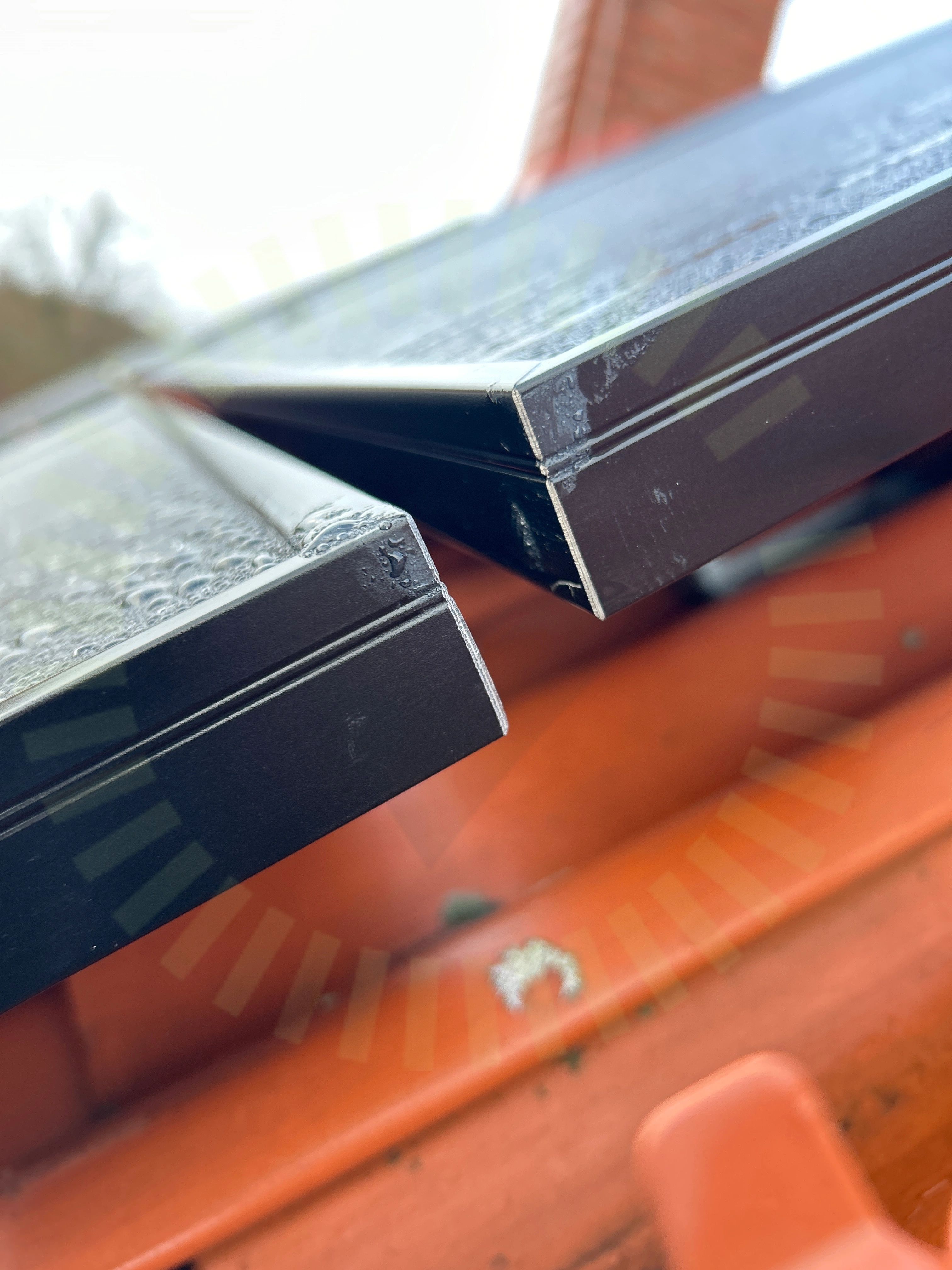

3.4 Höjdskillnad
Inte godkänd
Finns en höjdskillnad mellan panelraderna på hustaket.
Godkända kontrollpunkter
7/11
Varselmärkning
Anmärkningar
2/4
4.1 Informering av solceller
Inte godkänd
PV-dekal saknas.
4.2 Varning för likspänning
Inte godkänd
Dekal för varning likspänning, går ej att frånkoppla saknas.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
2/30
5.1 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas vid besiktning.
5.2 Strängschema
Inte godkänd
Strängschema saknas vid besiktning.
Godkända kontrollpunkter
28/30
