Besiktningsrapport

8.2

Installation av

1KOMMA5°

Datum

10 april 2024

Ort

Laholm, Hallands län

Kopplingslåda böjradie

Klämmornas överlappning

Avstånd till yta

+ 11

82% godkända

18% ej godkända

Om installationen

Paneler

Jinko: Tiger Neo N-type 54HL4-B

Montagesystem

K2: BasicRail

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Undercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Jinko: Tiger Neo N-type 54HL4-B (18)Tak 1, K2: BasicRail (32)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Jinko: Tiger Neo N-type 54HL4-B

Anmärkningar

5/18

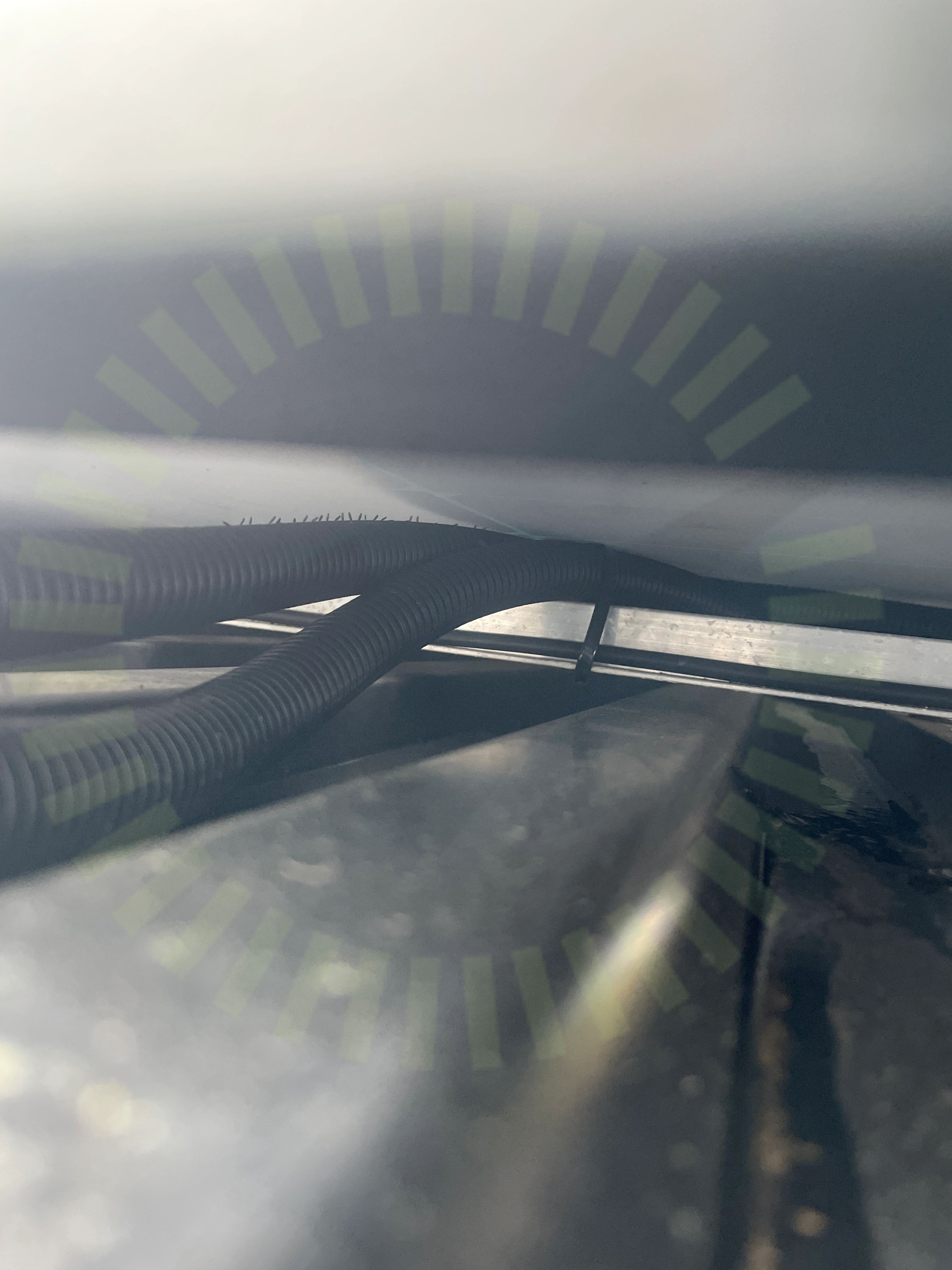

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Slang ligger och trycker mellan skena och panel.

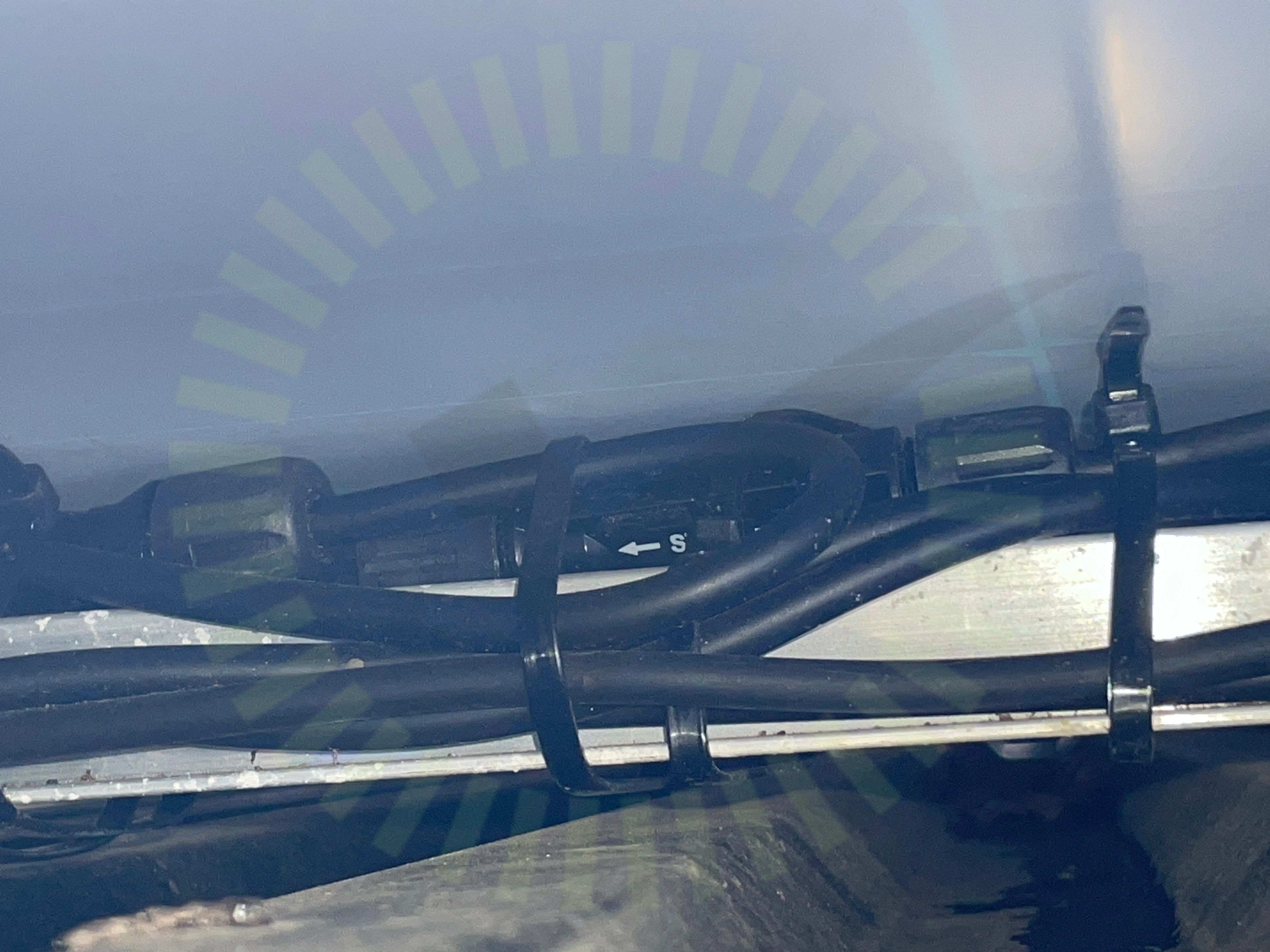

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

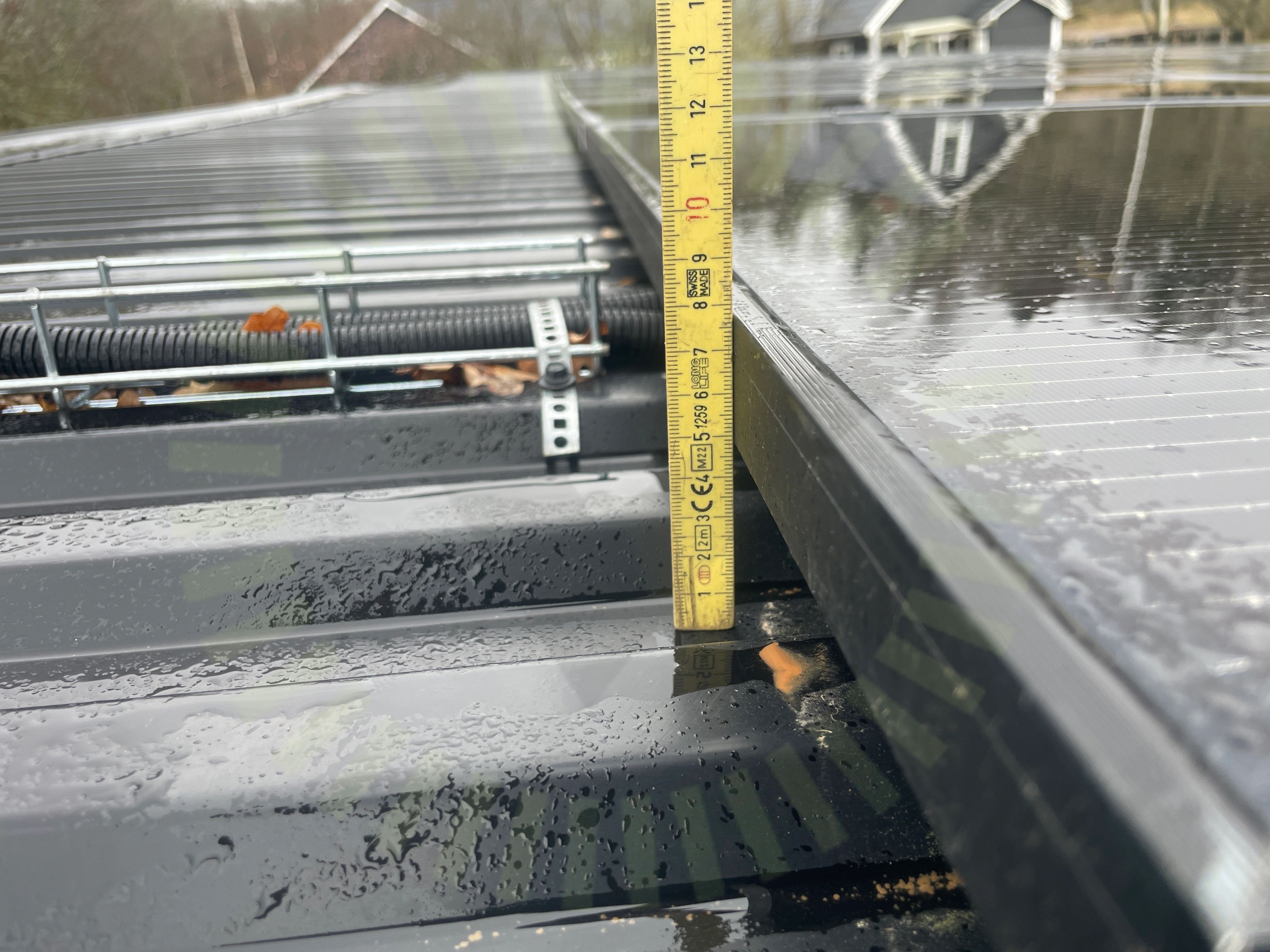

2.3 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, Sida 7

2.4 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Detta sker för att mittklämma sitter snett.

Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, Sida 12

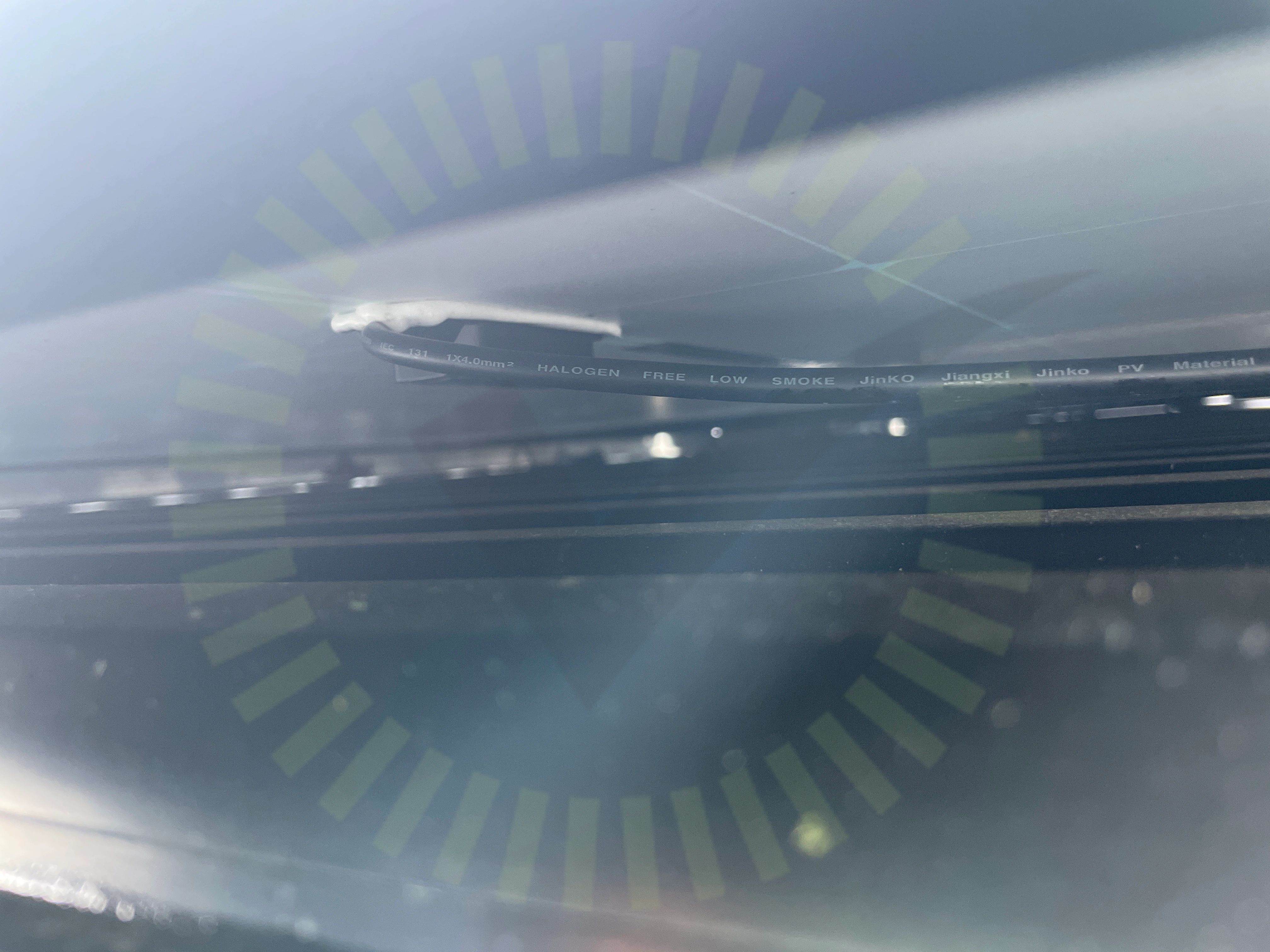

2.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/18

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: BasicRail

Anmärkningar

7/27

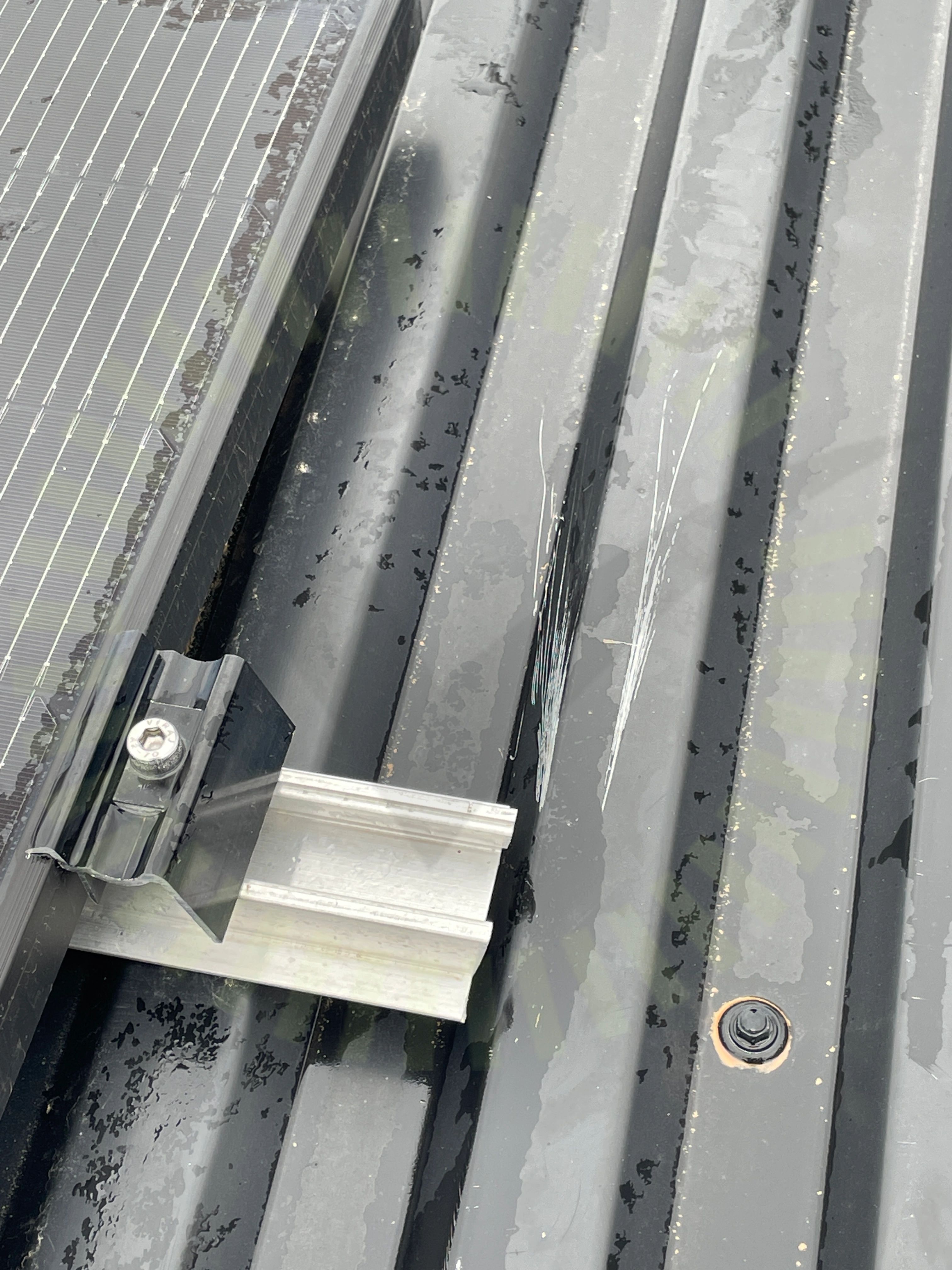

3.1 Skador

Inte godkänd

Skador noterade på taket.

3.2 SpeedLock

Inte godkänd

SpeedLock inte installerat enligt tillverkarens beskrivning.

BasicRail Assembly EN V21 | 0823, Sida 13/ Snö- och vindlastberäkning

3.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

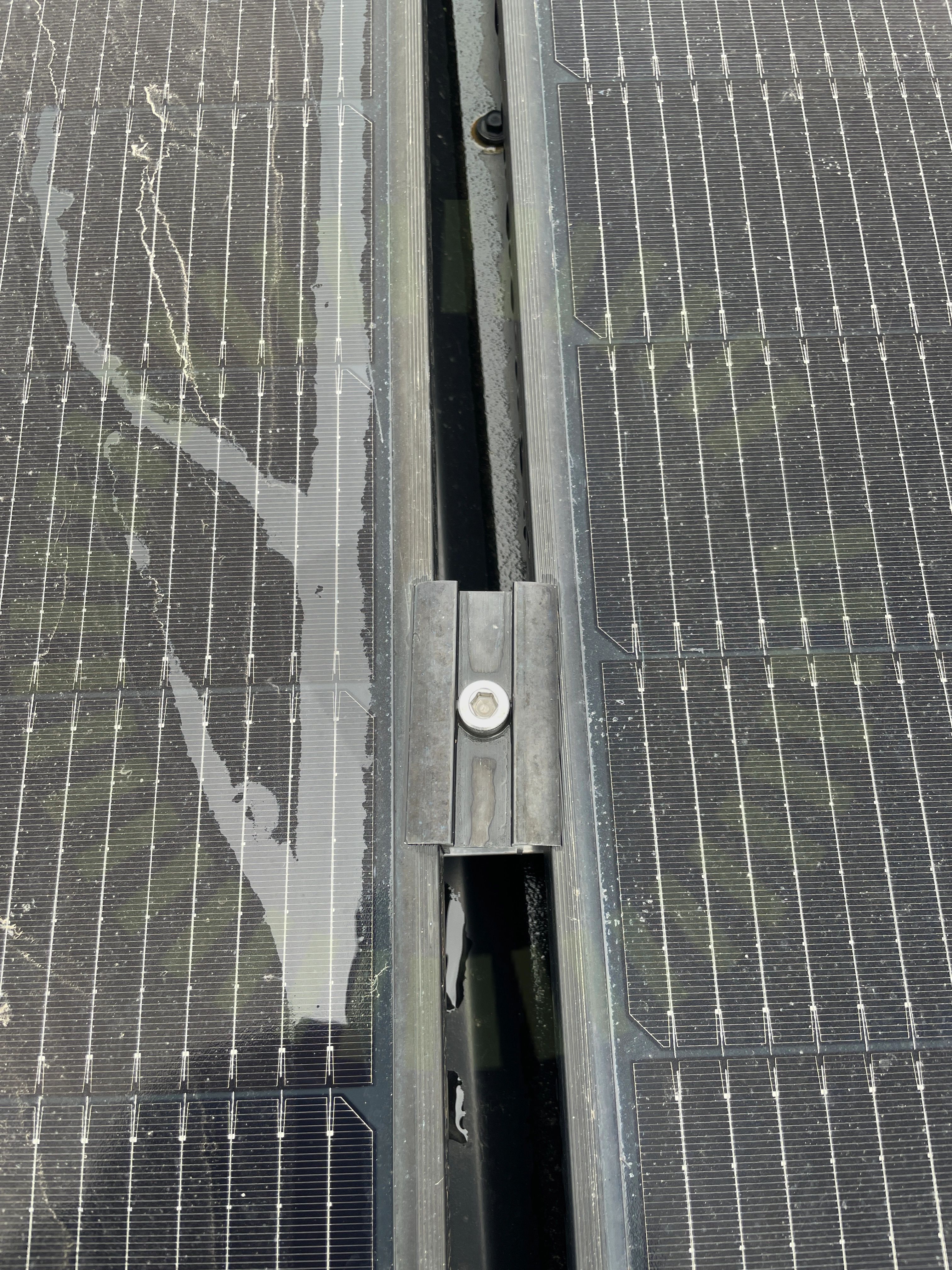

3.4 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt, sitter snett monterat.

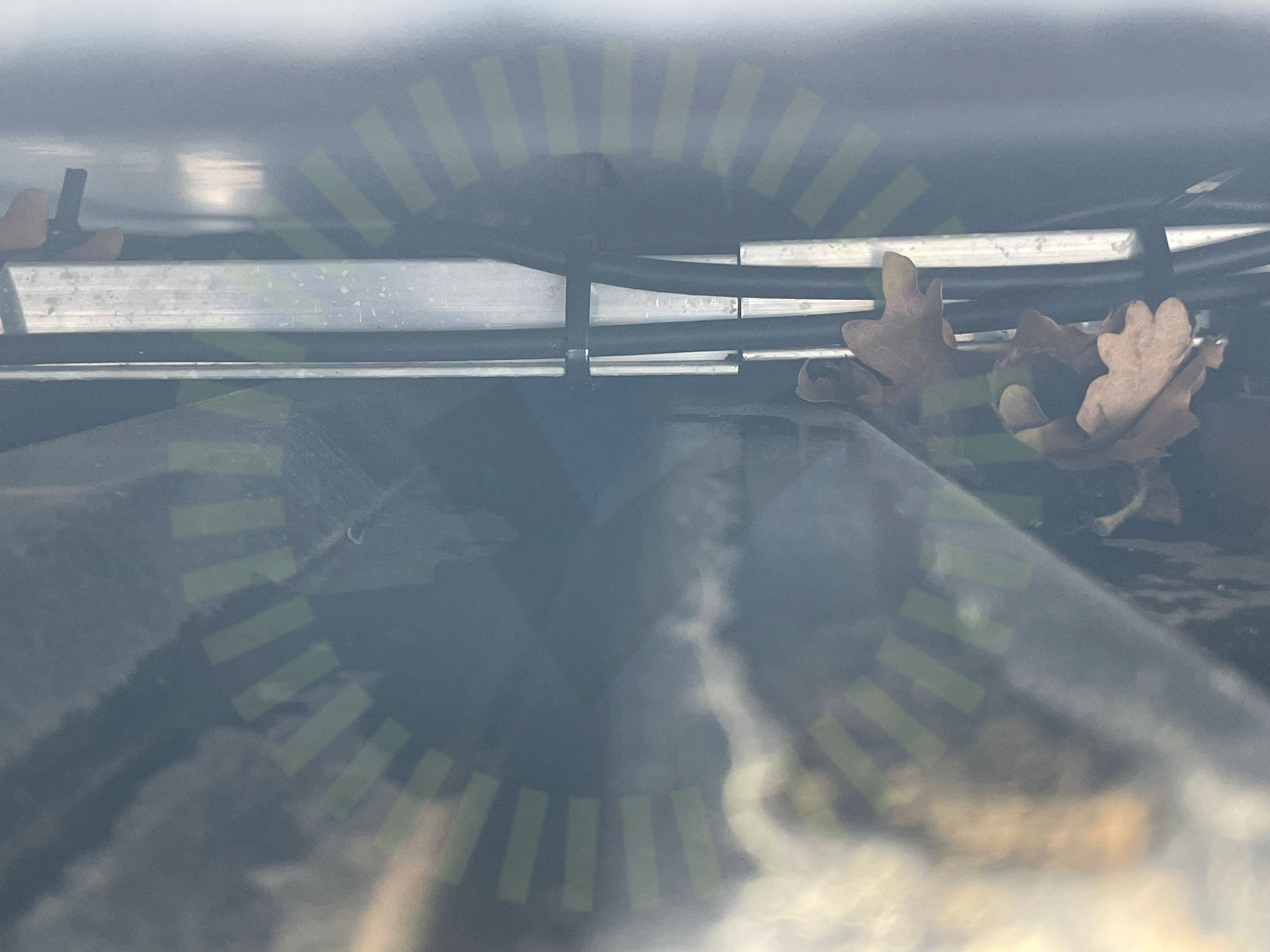

3.5 Skenskarvar

Inte godkänd

Skenskarvar saknas.

BasicRail Assembly EN V21 | 0823, Sida 12

3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lutning på tak stämmer ej överens med lastberäkning.

Tillverkarens montageanvisningar

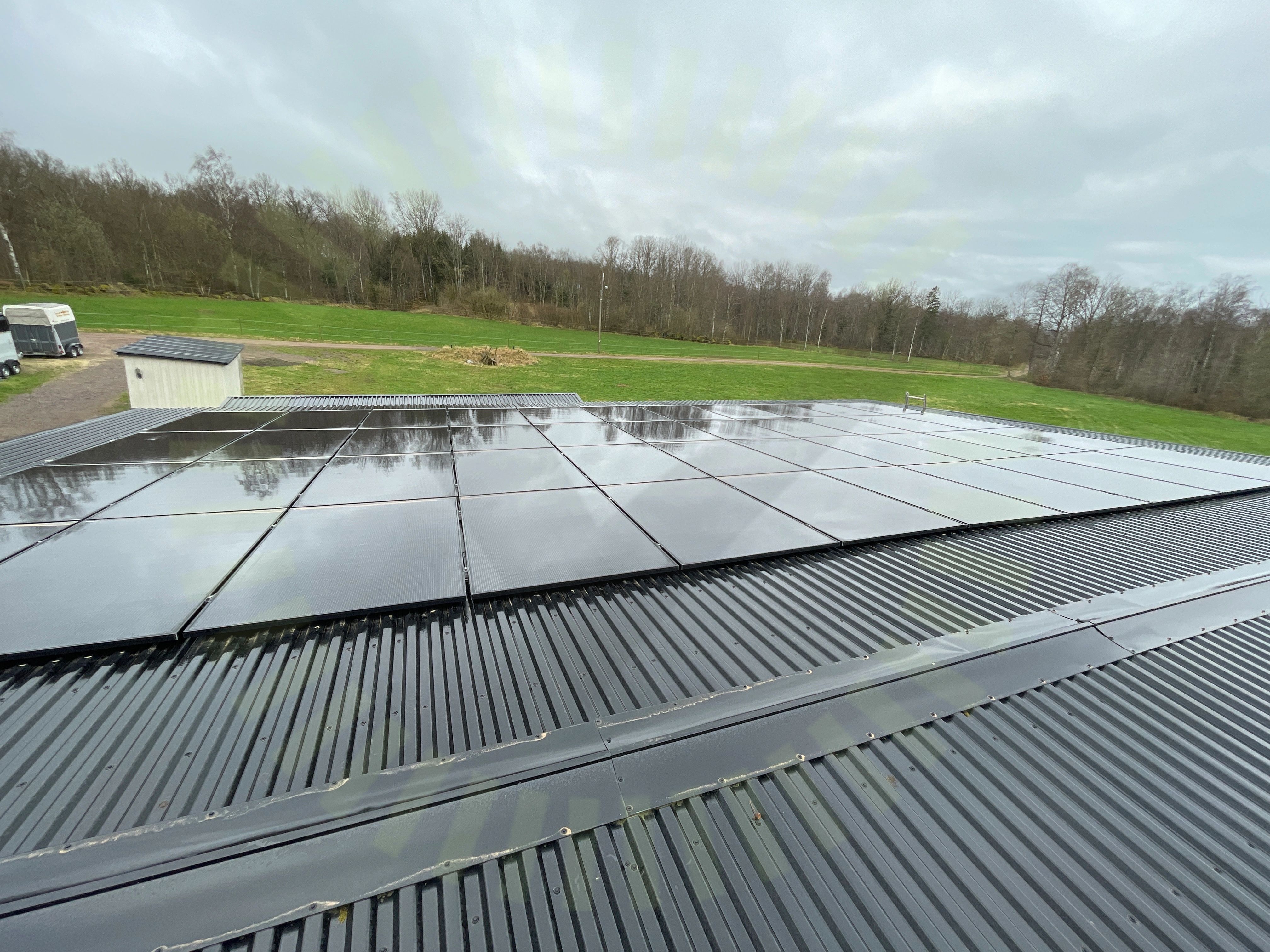

3.7 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

BasicRail Assembly EN V21 | 0823, Sida 13

Godkända kontrollpunkter

19/27

Använd plåtskruv

Bredd av profiltoppen

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningarnas placering

Kabeldragning mellan takytor

Klämmans placering i skena

Skada på klämmor

Placering

Plåtens tjocklek

Plåtinfästning

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Takinformation

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Undercentral

Anmärkningar

1/6

4.1 Femledarsystem

Inte godkänd

Matande kabel är inte korrekt ansluten. Man har anslutit neutralledare på PE plint.

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

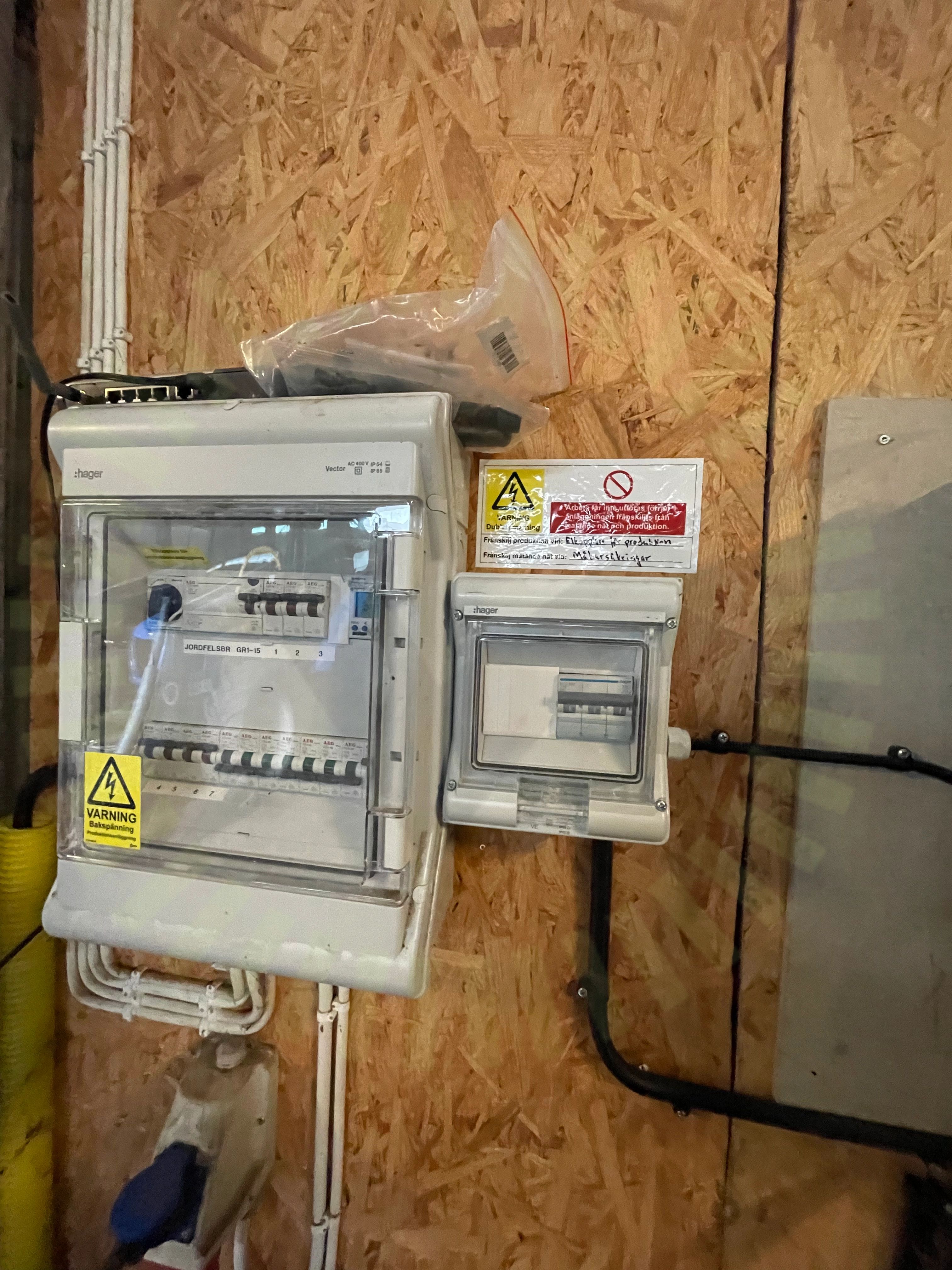

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för likspänning

Växelriktare

Anmärkningar

2/35

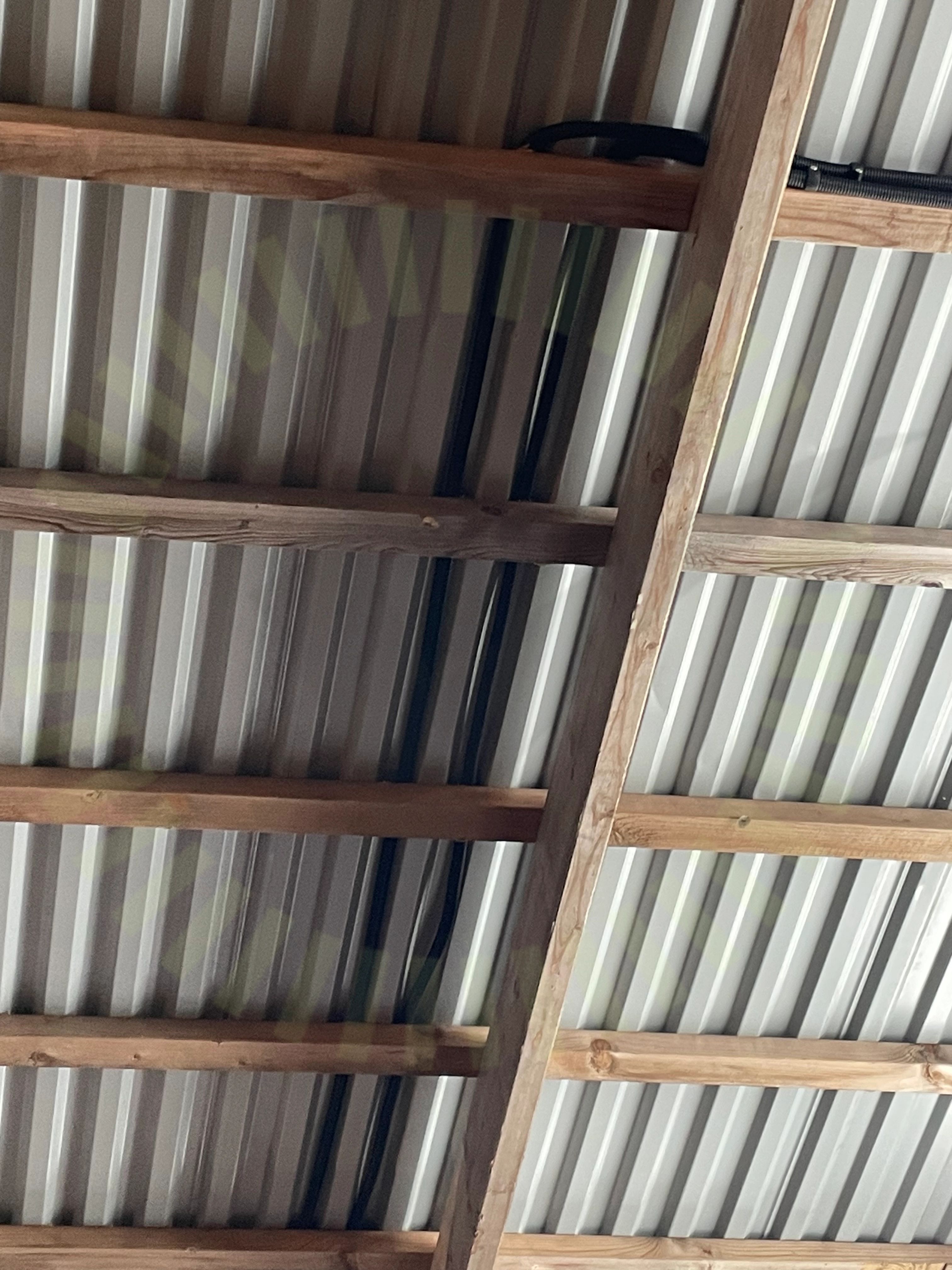

6.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

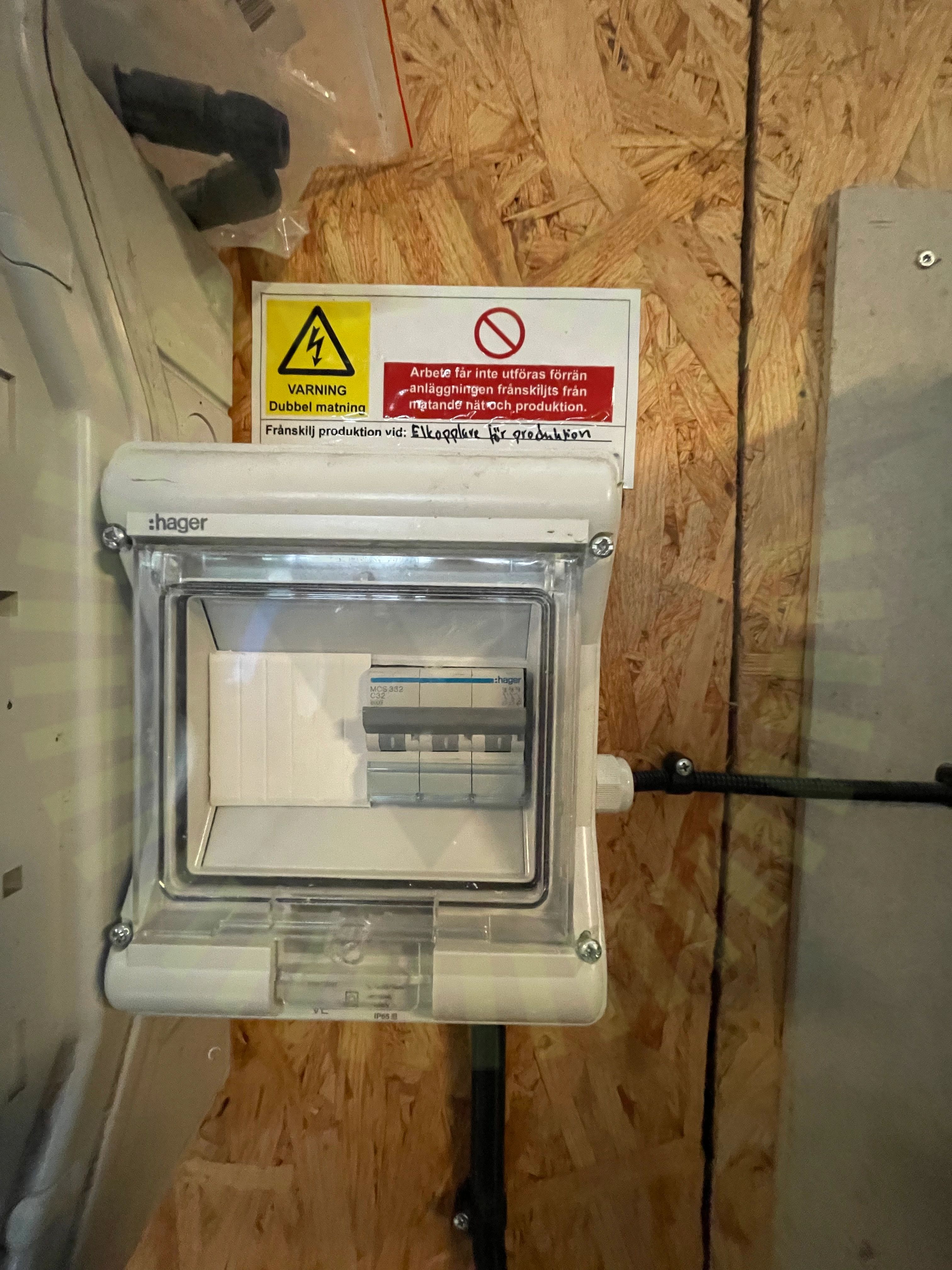

6.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

33/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
