Besiktningsrapport

9.5

Installation av

Söderens

Datum

27 september 2023

Ort

Landvetter, Västra Götalands län

Yttre påverkan

Avstånd närliggande objekt

Dragavlastning på jordkabel i arbetsbrytare

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9.28

Montagesystem

Van Der Valk: Strongline Heavy Duty roof hook

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (9)Tak 1, Trina: TSM-NEG9.28 (14)Tak 1, Van Der Valk: Strongline Heavy Duty roof hook (28)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

3/9

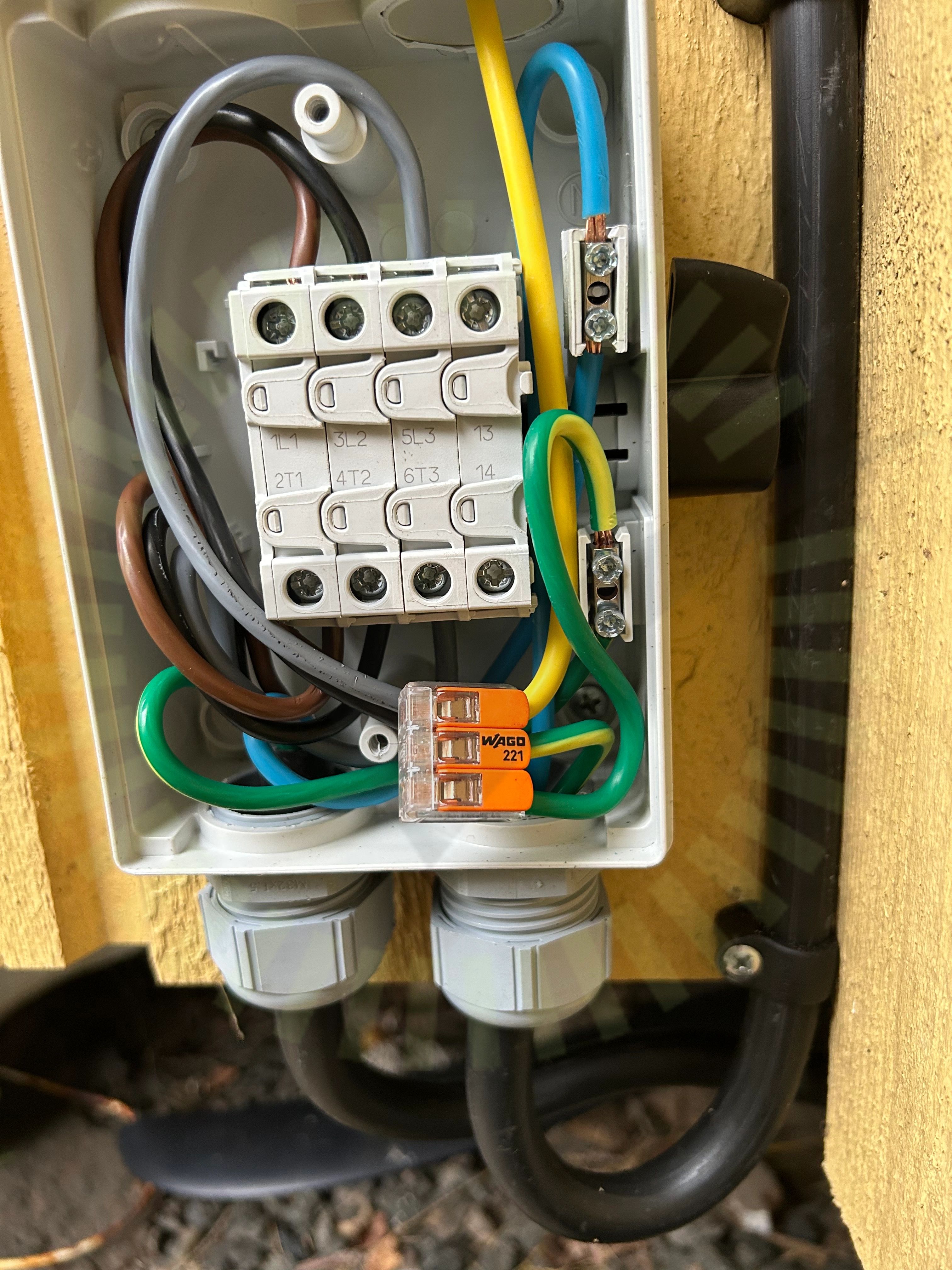

2.1 Dragavlastning på jordkabel i arbetsbrytare

Inte godkänd

PE kabel som går till växelriktare saknar dragavlastning.

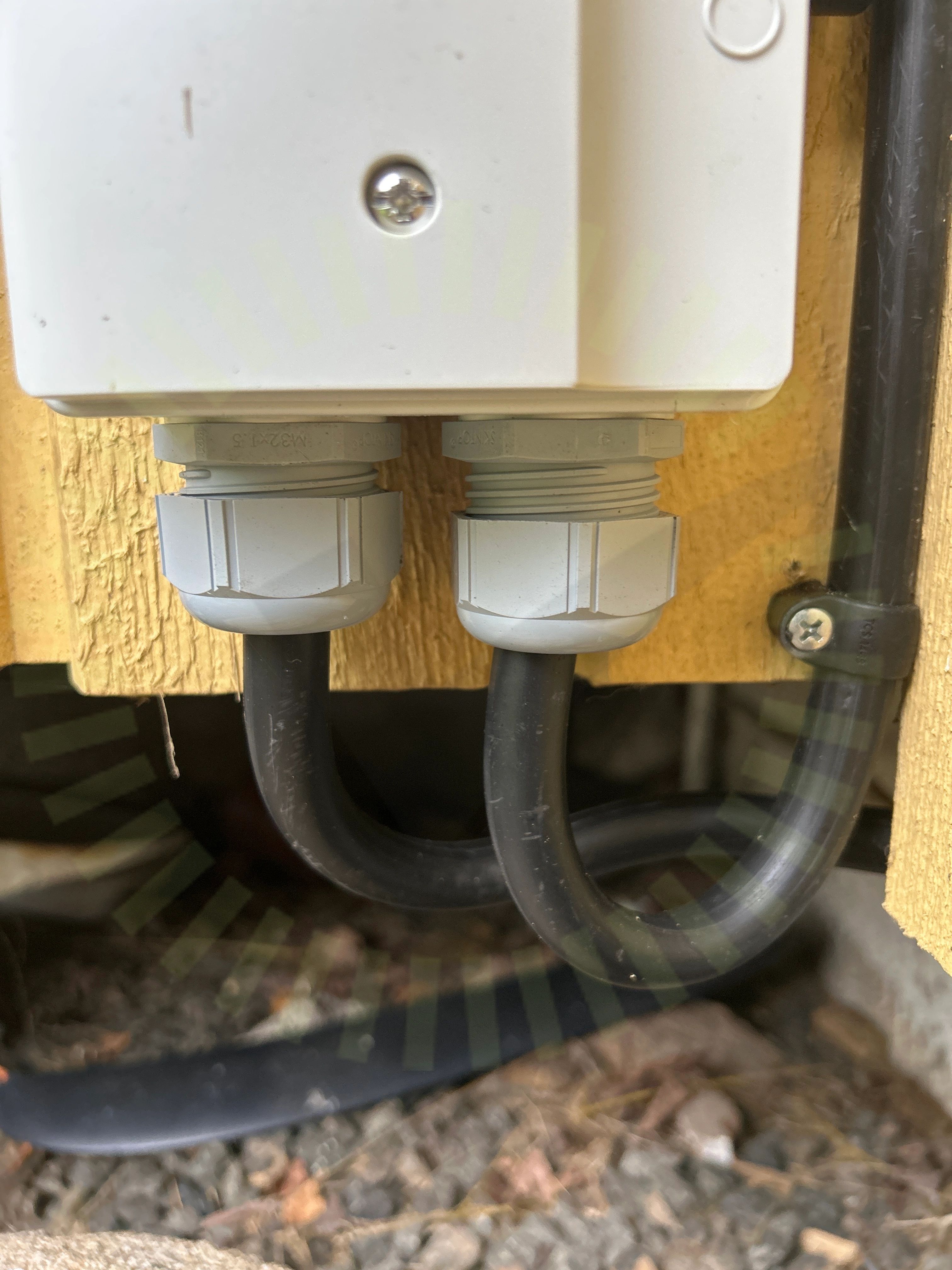

2.2 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

2.3 Yttre påverkan

Inte godkänd

Säkerhetsbrytare har utsatts för yttre påverkan, kabelgenomföring i enbart gummimembran på ovansidan av arbetsbrytare. Detta påverkar IP klassningen på arbetsbrytaren.

Godkända kontrollpunkter

6/9

Anslutning

Böjradie

Egenskaper

Identifiering

Infästning

Placering

Tak 1, Trina: TSM-NEG9.28

Godkända kontrollpunkter

13/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Godkända kontrollpunkter

22/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämma över skarv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takstolsinfästning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytaren enligt krav. Se referens.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd korrekt enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/36

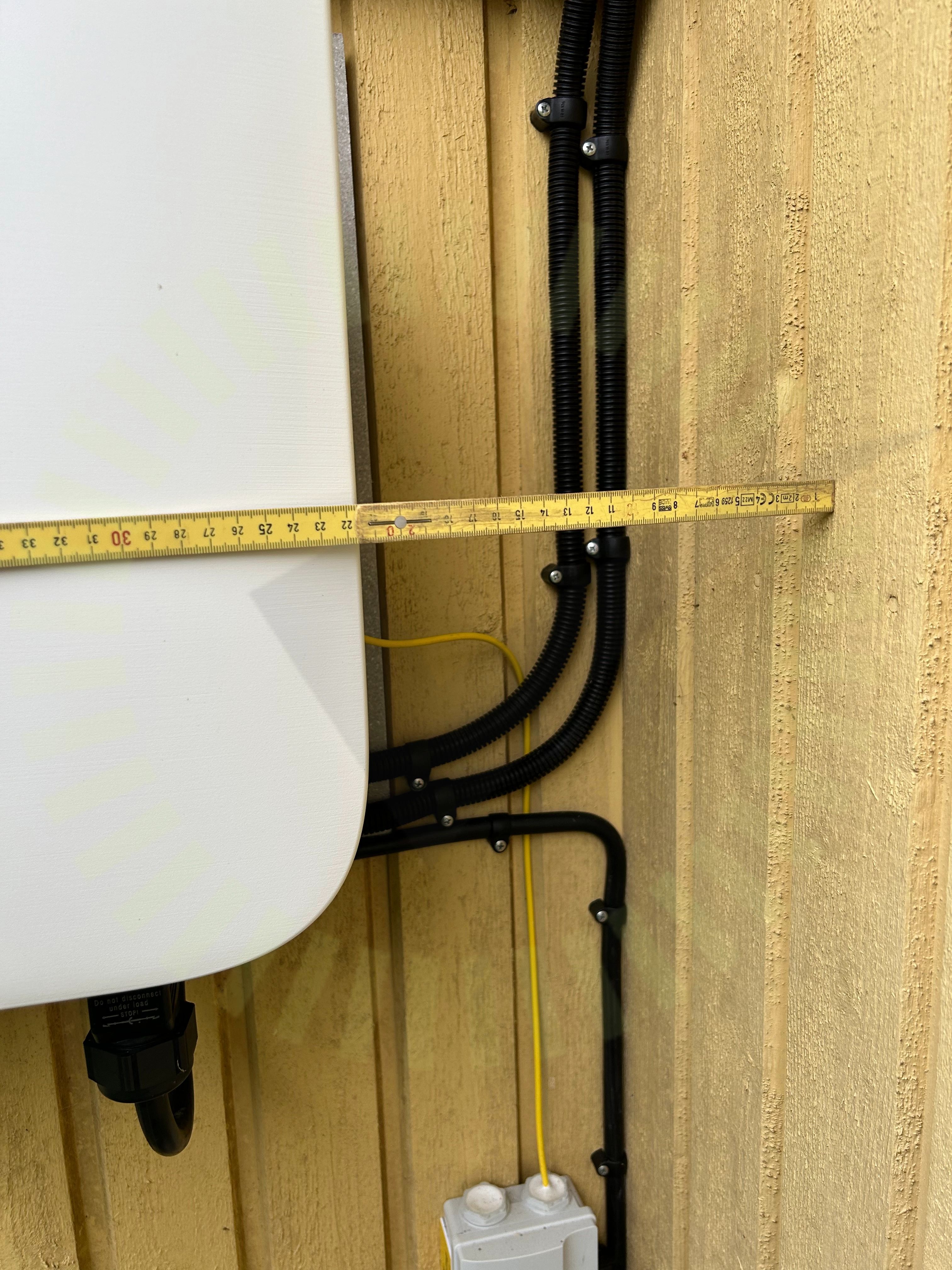

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

7.2 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

Godkända kontrollpunkter

34/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
