Besiktningsrapport

8.4

Installation genom

Sun4Energy

Datum

12 april 2023

Ort

Sollentuna, Stockholms län

Kabeluppfästning

Förstärkningsskruv

Skenornas överhäng

+ 6

89% godkända

11% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Optimerare

FerroAmp: SSO 8kW

Montagesystem

ESDEC Lutande Panntak

Växelriktare

FerroAmp: FerroAmp 14kVA

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Distributionsbox

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Distributionsbox (2)Elektriskt: Kapsling (1)Kapsling (7)Optimerare (9)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (30)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (17)Varselmärkning (4)Växelriktare (26)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Distributionsbox

Godkända kontrollpunkter

2/2

IP-Klassning

Kabel

Elektriskt: Kapsling

Godkända kontrollpunkter

1/1

Infästning

Kapsling

Godkända kontrollpunkter

7/7

Brytare

Böjradie

Förskruvningar

Installation

Placering

Termisk påverkan

Yttre påverkan

Optimerare

Godkända kontrollpunkter

9/9

Direkt solljus

Dragavlastade

Fastsäkring av produkt

Kabel

Kontakter

Placering

Skada

Ventilering

Värmeutveckling

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/28

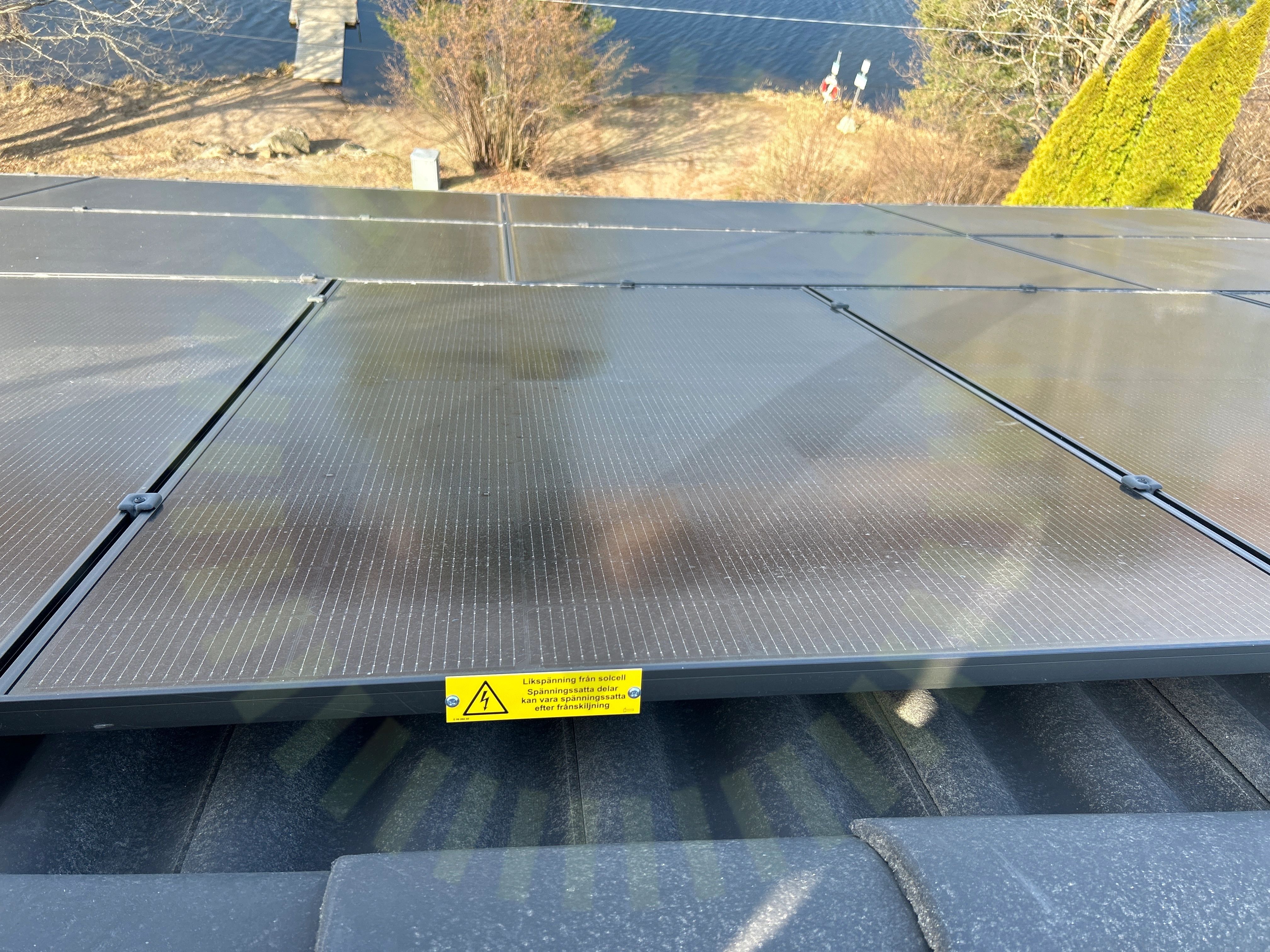

7.1 Dräneringshål pekar neråt

Inte godkänd

Klämmorna är felvända.

Tillverkarens anvisningar

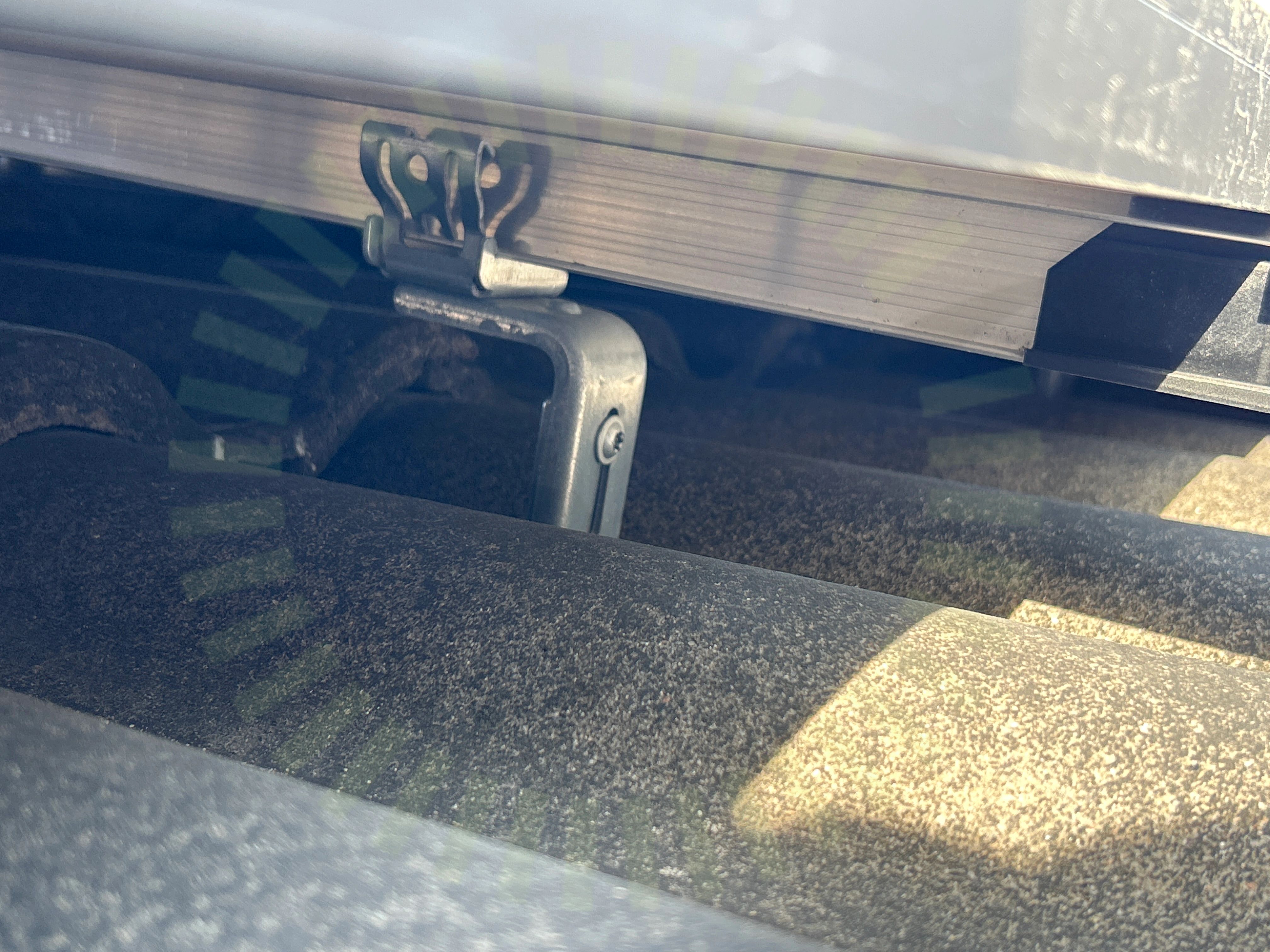

7.2 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruv saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

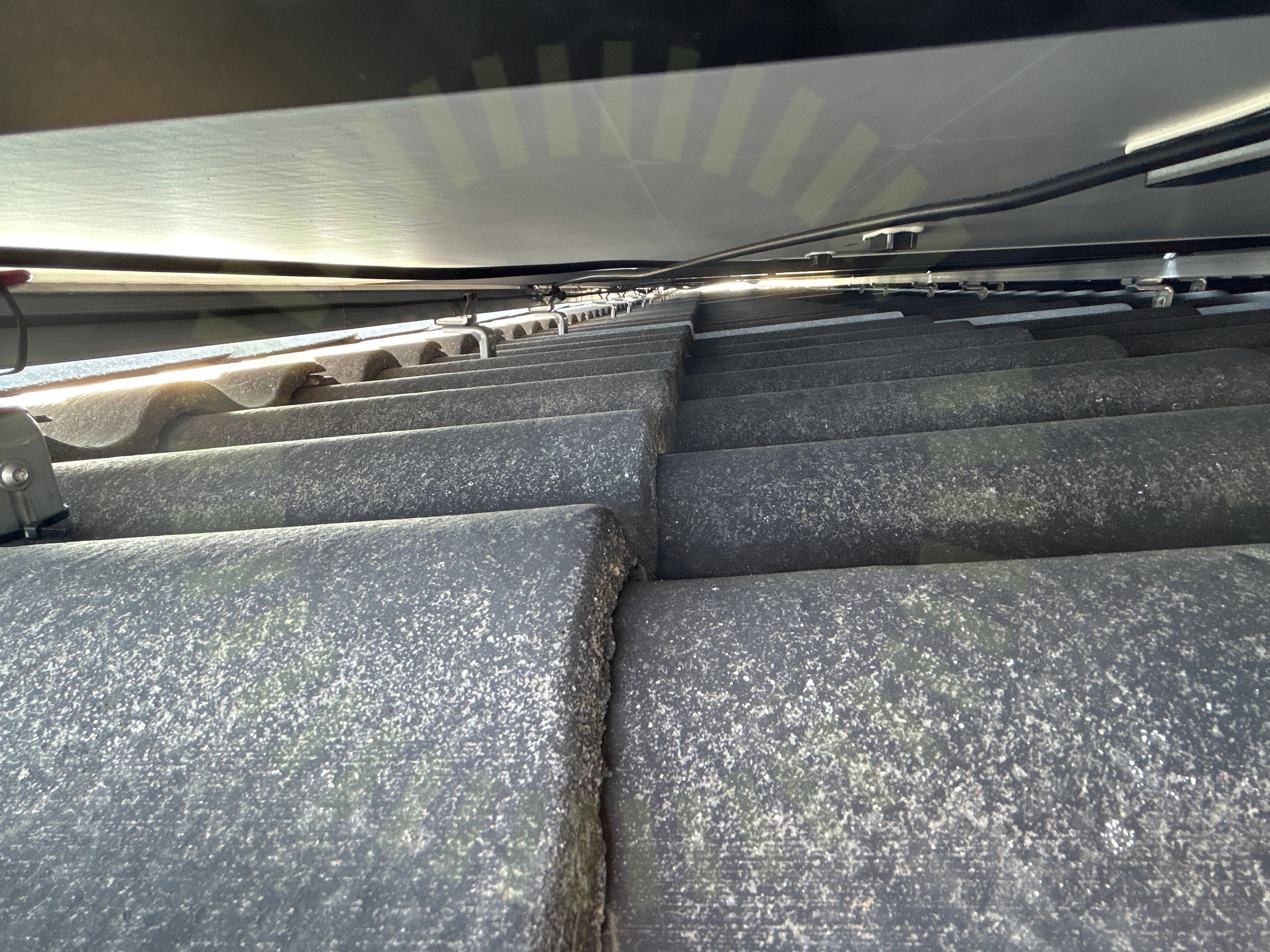

7.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

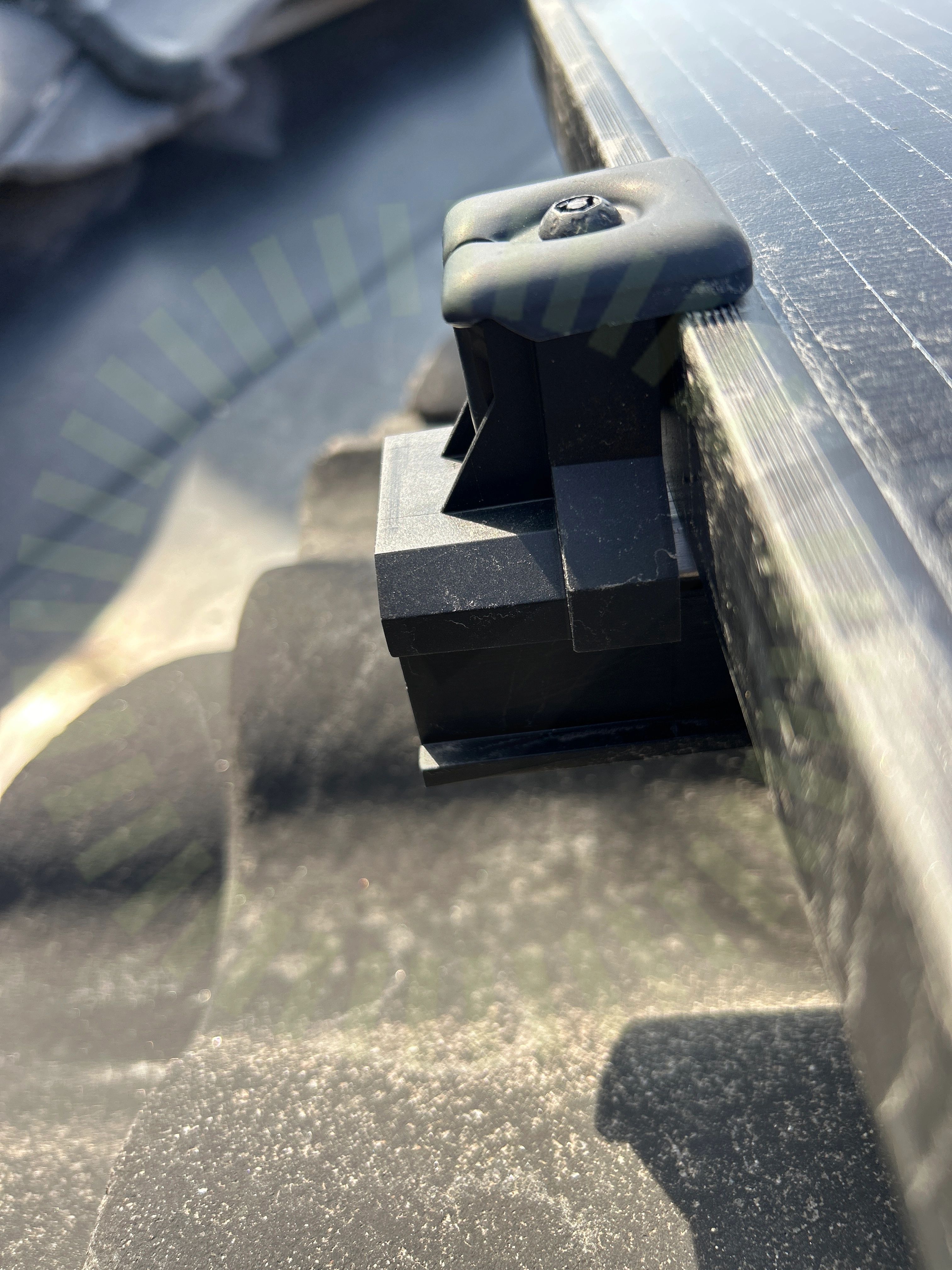

7.4 Skenans utstick för klämma

Inte godkänd

Skenans utstick överskrider tillverkarens gränser. Ändklämman kan inte skjutas in hela vägen. Klämmans överlappning blir undermålig.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

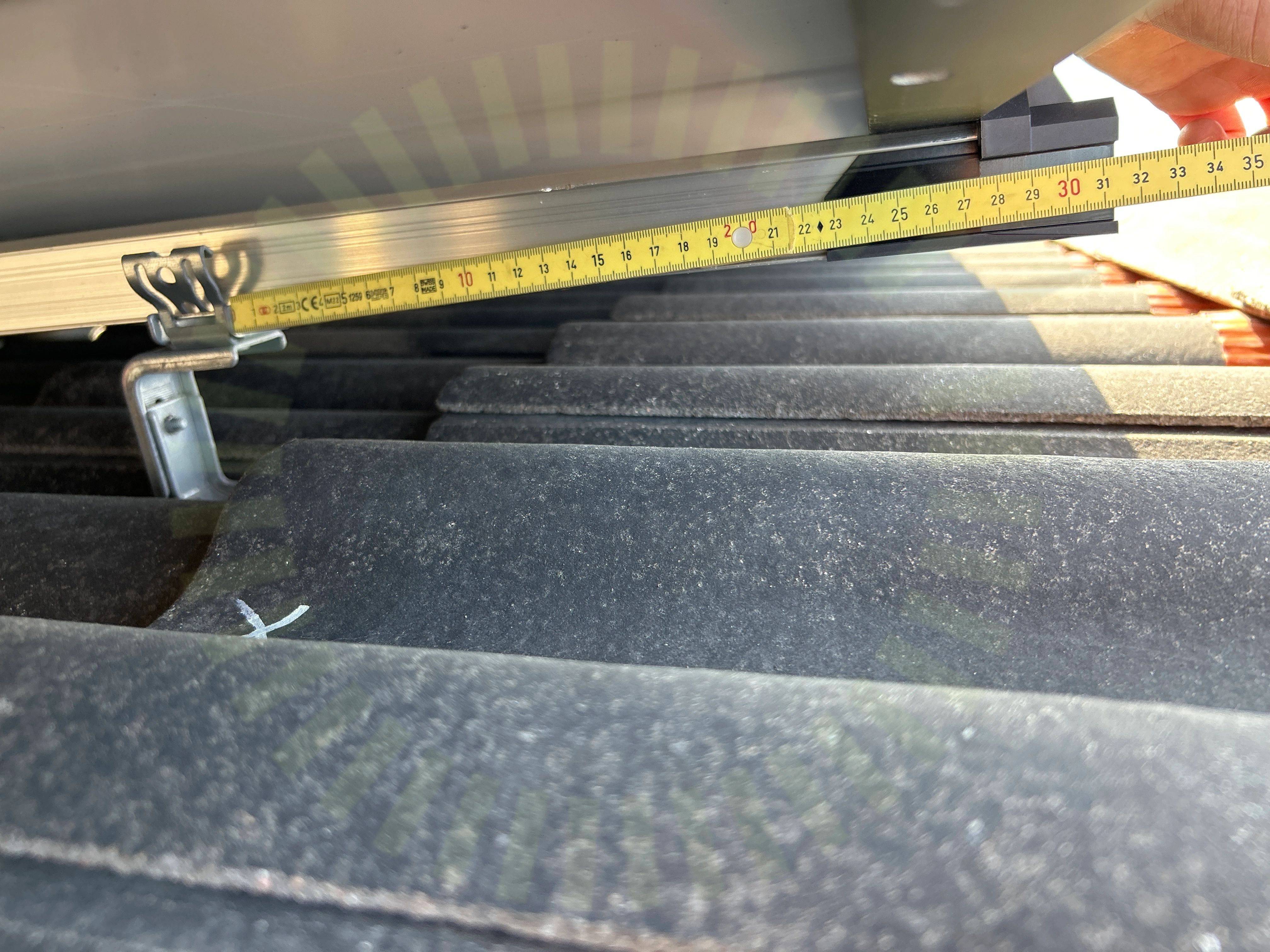

7.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

7.6 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav. Uppmätt 24cm.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

7.7 Takkrokarnas CC

Inte godkänd

Lastberäkningen anger 55.7cm som maximalt avstånd mellan infästningar. Uppmätt 73cm(CC).

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/28

Använd skruv för klämma

DC kabel förläggning

Främmande material

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

5/17

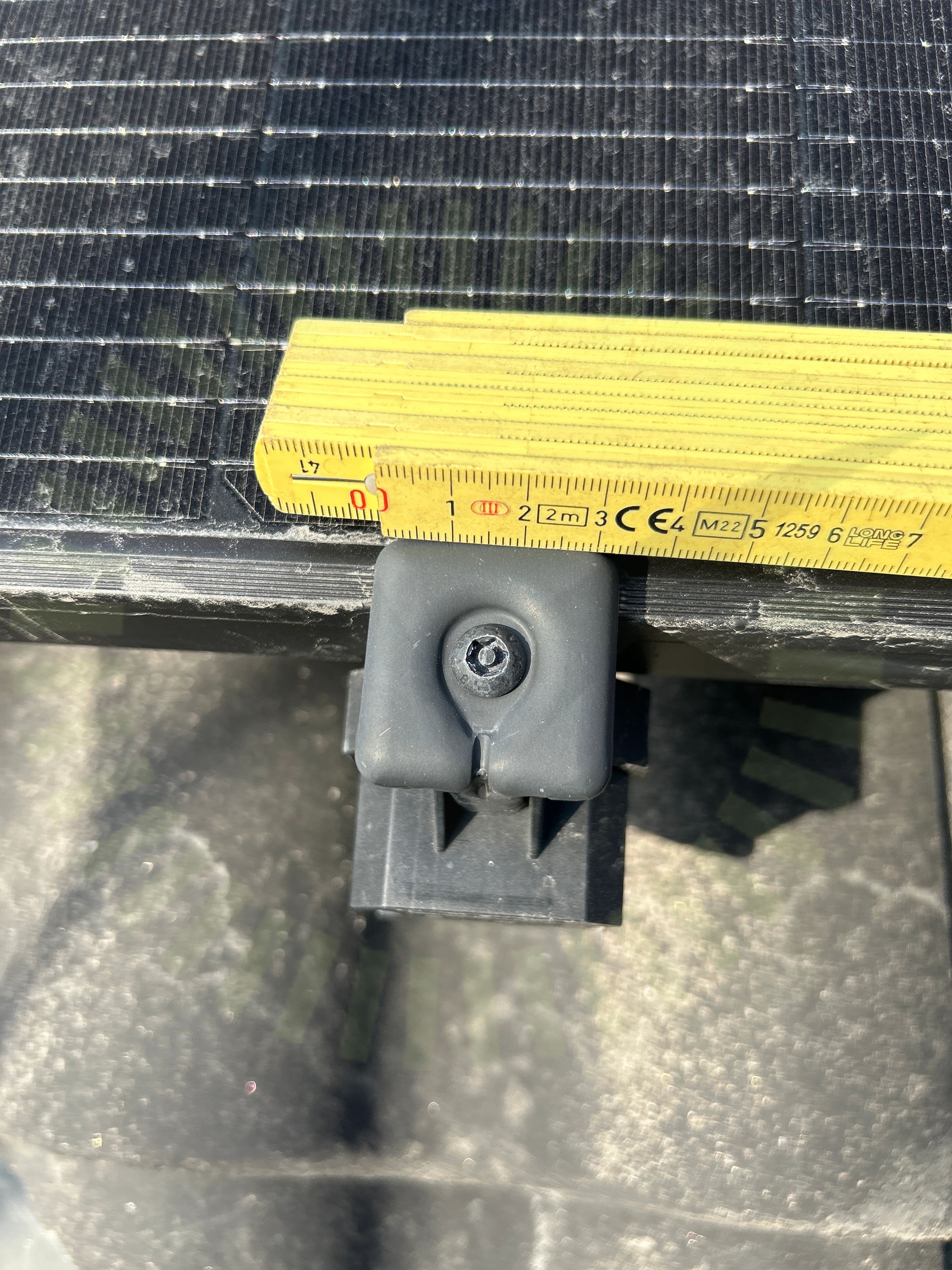

8.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

8.2 Skador

Inte godkänd

Tillverkaren tillåter inte att man gör hål i ramen med skruvar. Garantier på panelen ej giltiga.

8.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

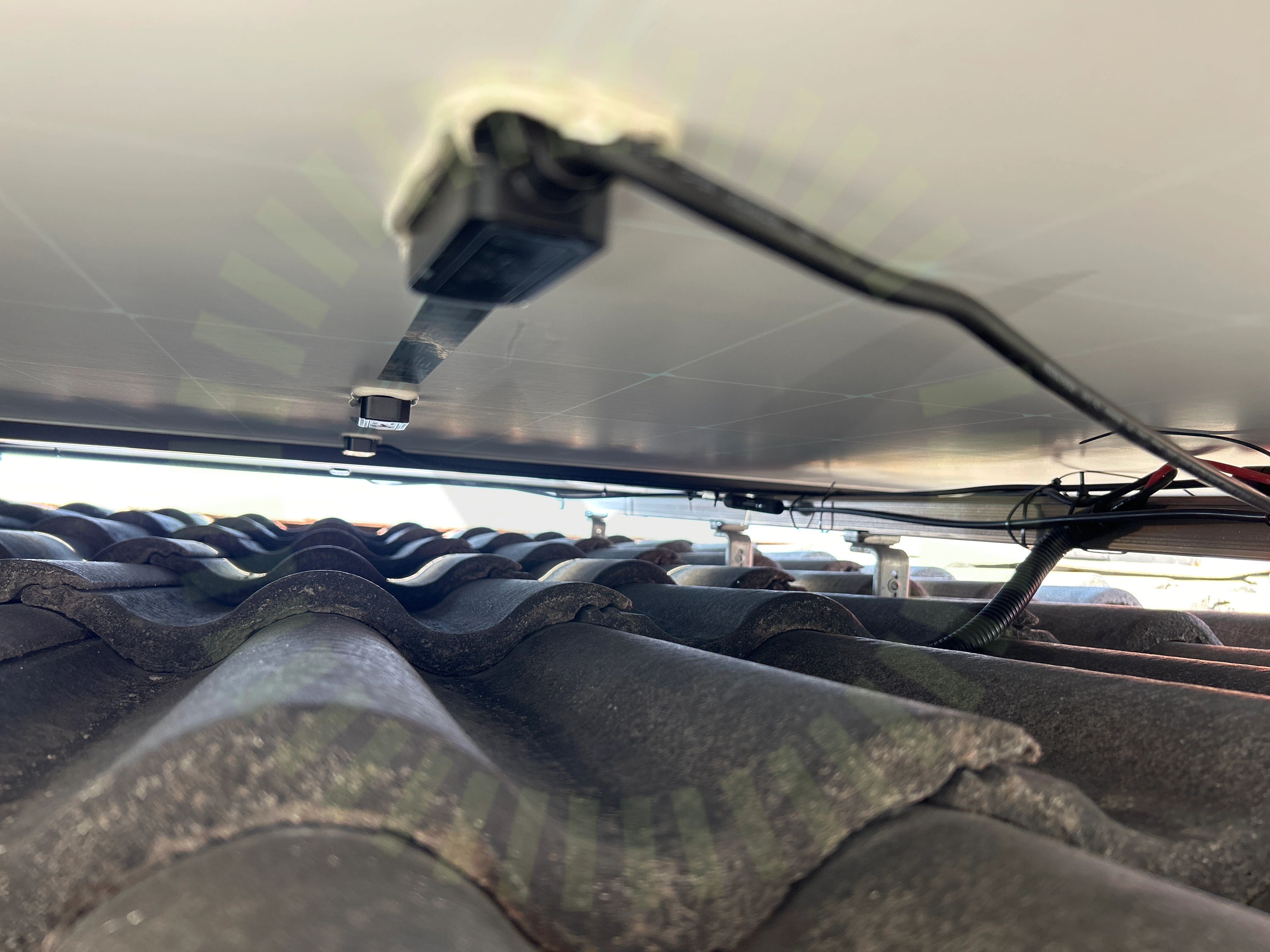

8.4 Kopplingslåda

Inte godkänd

Kopplingslådor utsätts för dragbelastning.

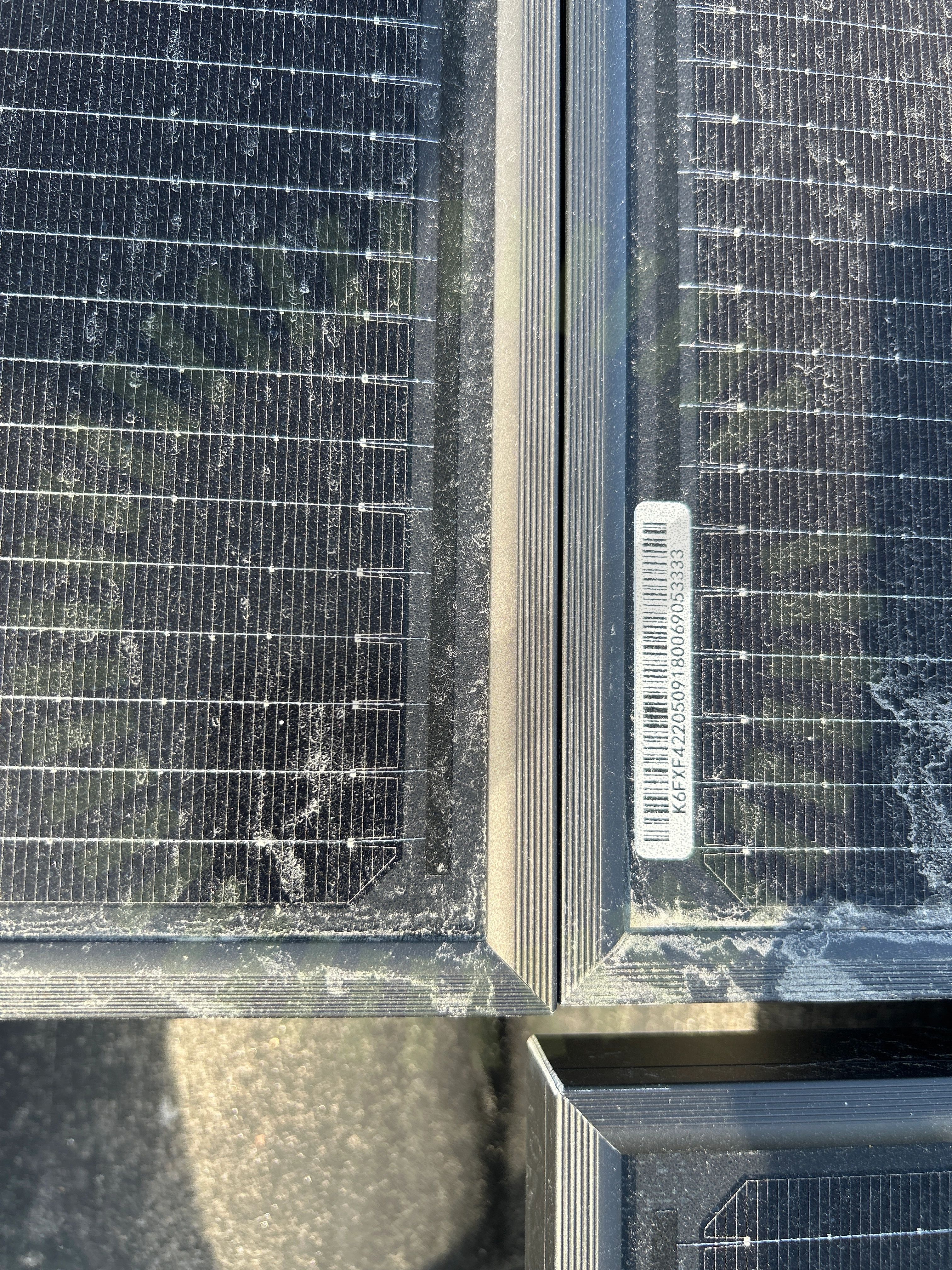

8.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

Godkända kontrollpunkter

12/17

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Ledare Fastspända

Märkning

Strömtransformatorer

Säkring

Ventilation

Vinkel

Värmeutveckling
