Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

21 mars 2023

Ort

Sjövik, Västra Götalands län

Skenornas infästning

Klämmornas placering

Kabeluppfästning

+ 14

82% godkända

18% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 (390-415)/MR

Paneler

JA Solar: JAM54S30 (390-415)/MR

Montagesystem

K2: SpeedRail

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Säkerhetsbrytare AC

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Betongtak, JA Solar: JAM54S30 (390-415)/MR (17)Betongtak, K2: SingleRail: CrossHook 3S (34)Plåttak, JA Solar: JAM54S30 (390-415)/MR (17)Plåttak, K2: SpeedRail (18)Säkerhetsbrytare AC (6)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

1/2

1.1 Strängschema

Inte godkänd

Strängschema missvisande. Inga optimerare är monterade som det anges.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/2

Mätprotokoll DC

Betongtak, JA Solar: JAM54S30 (390-415)/MR

Anmärkningar

1/17

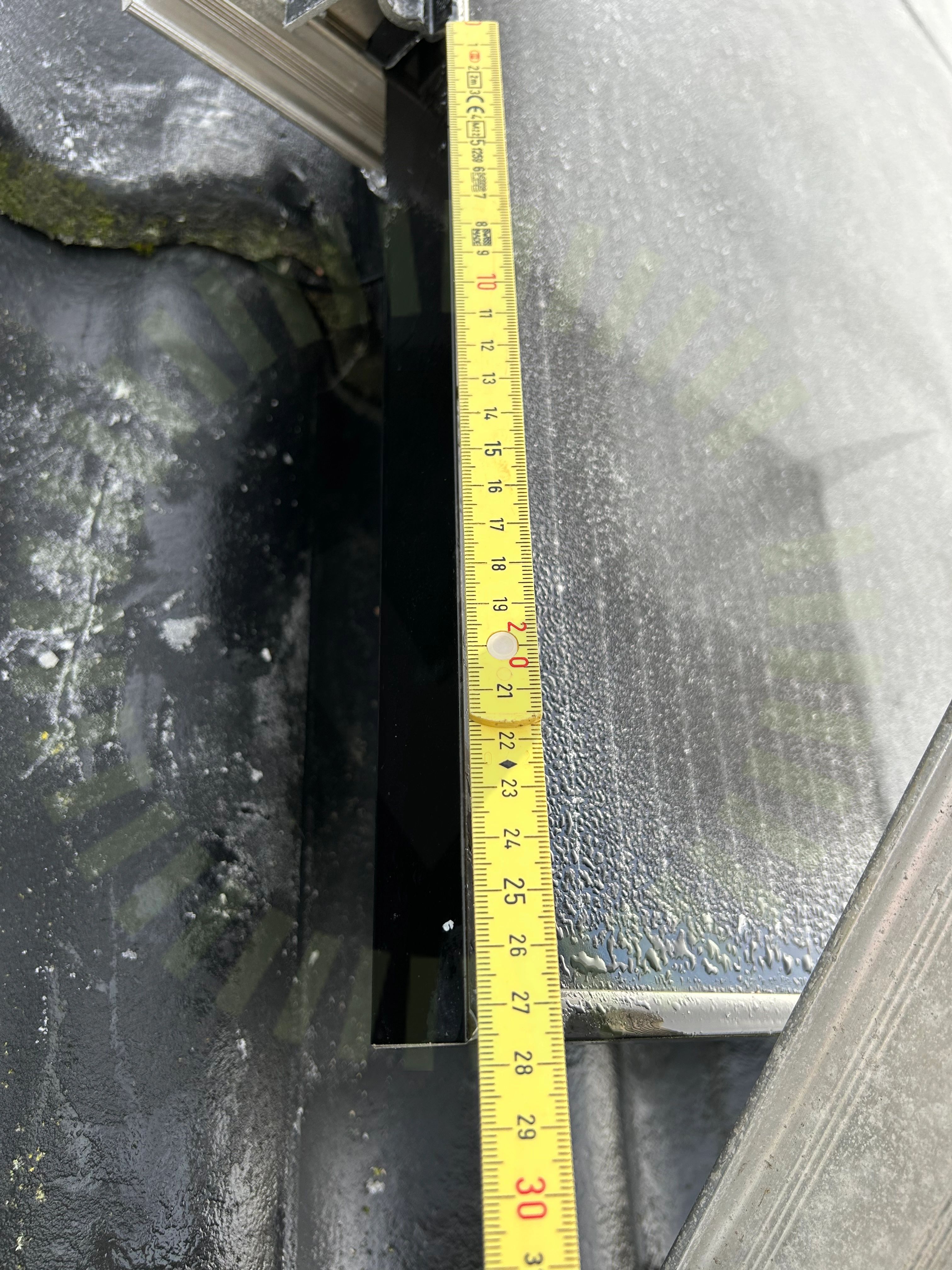

2.1 Klämmornas placering

Inte godkänd

Fel avstånd på panelfästen 27,5cm

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

15/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Betongtak, K2: SingleRail: CrossHook 3S

Anmärkningar

2/26

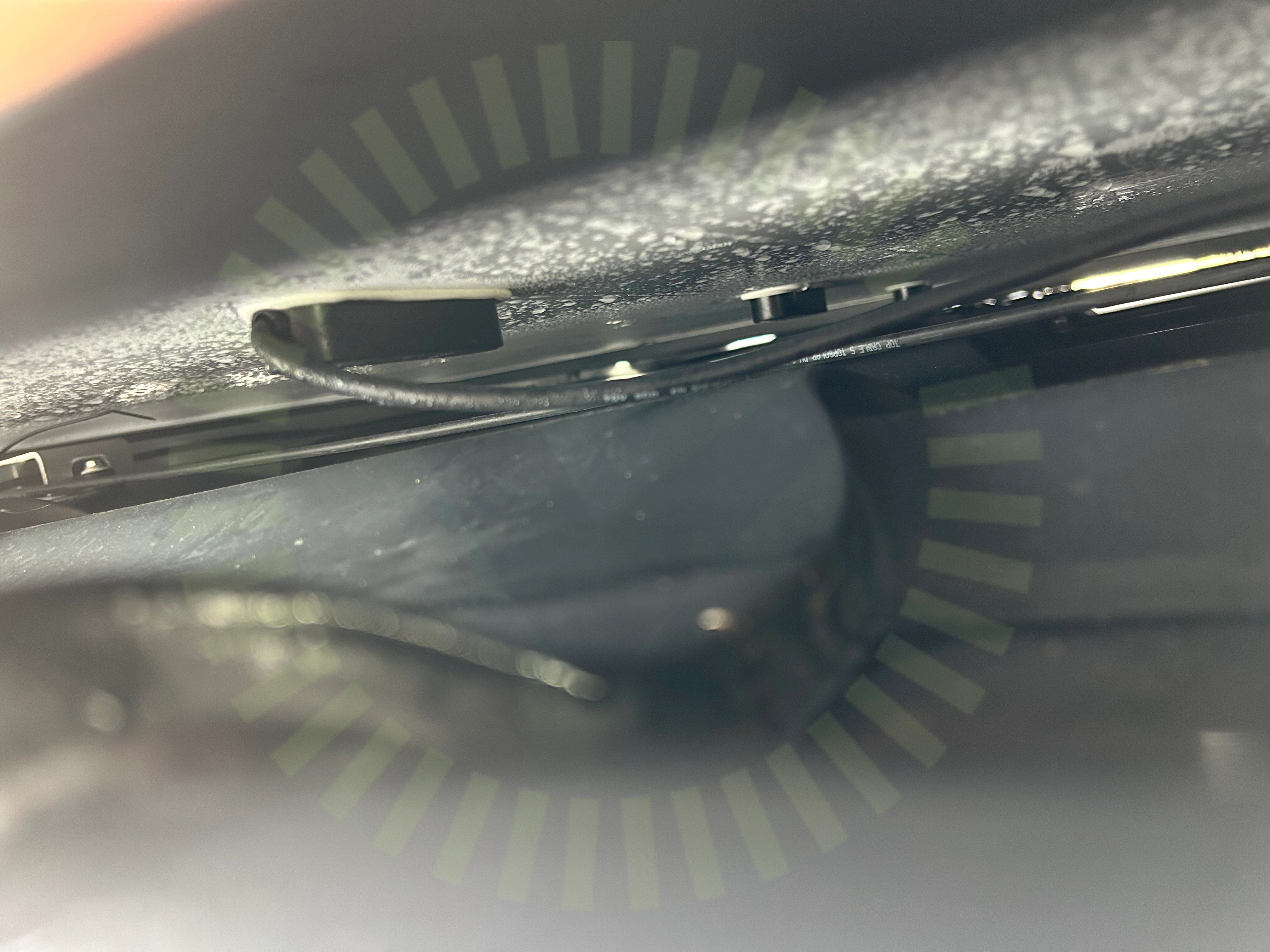

3.1 Kabeluppfästning

Inte godkänd

Kablage bristfälligt uppfäst

SS 436 40 00 (712.521.101 och 522.8.4)

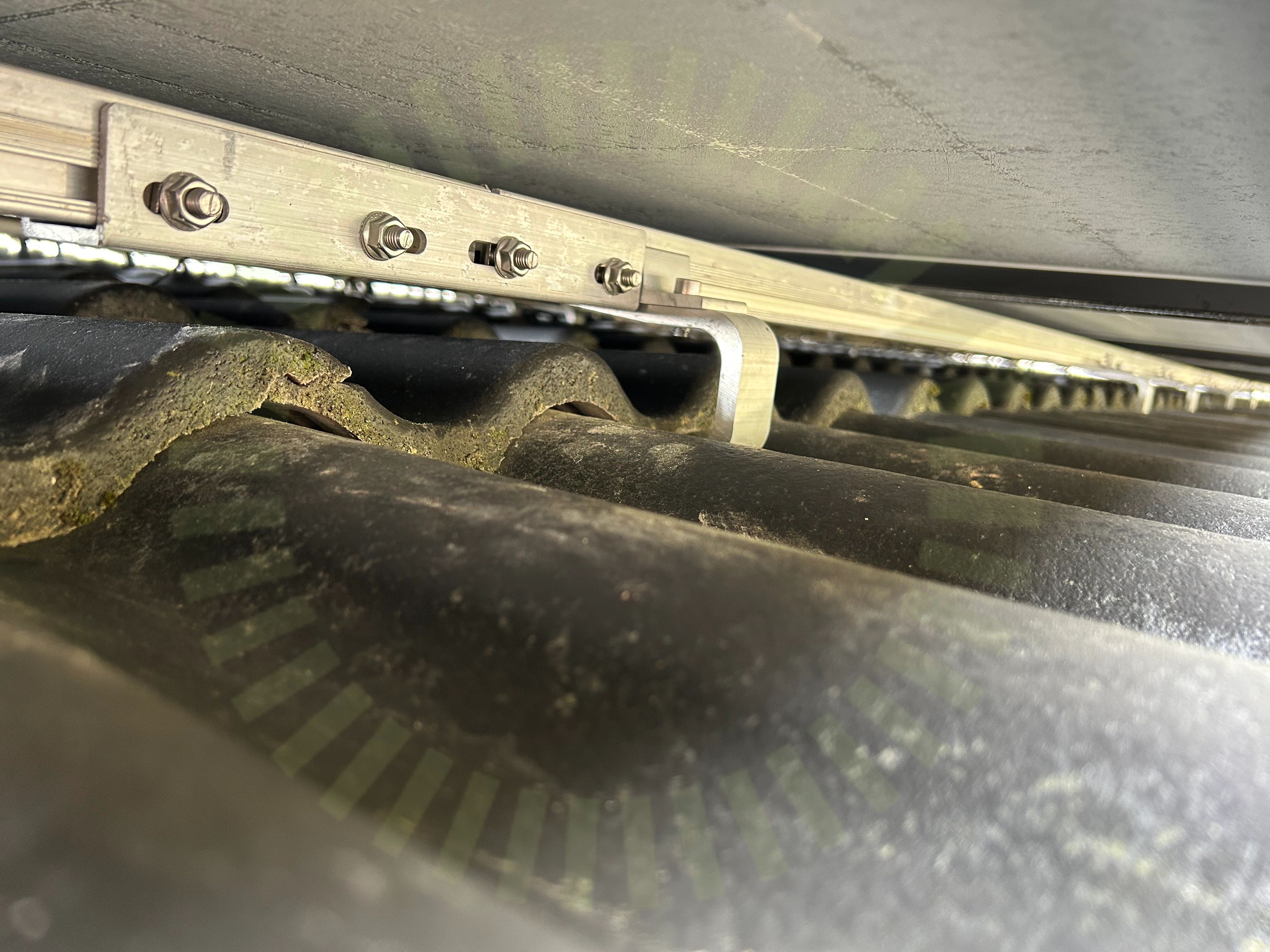

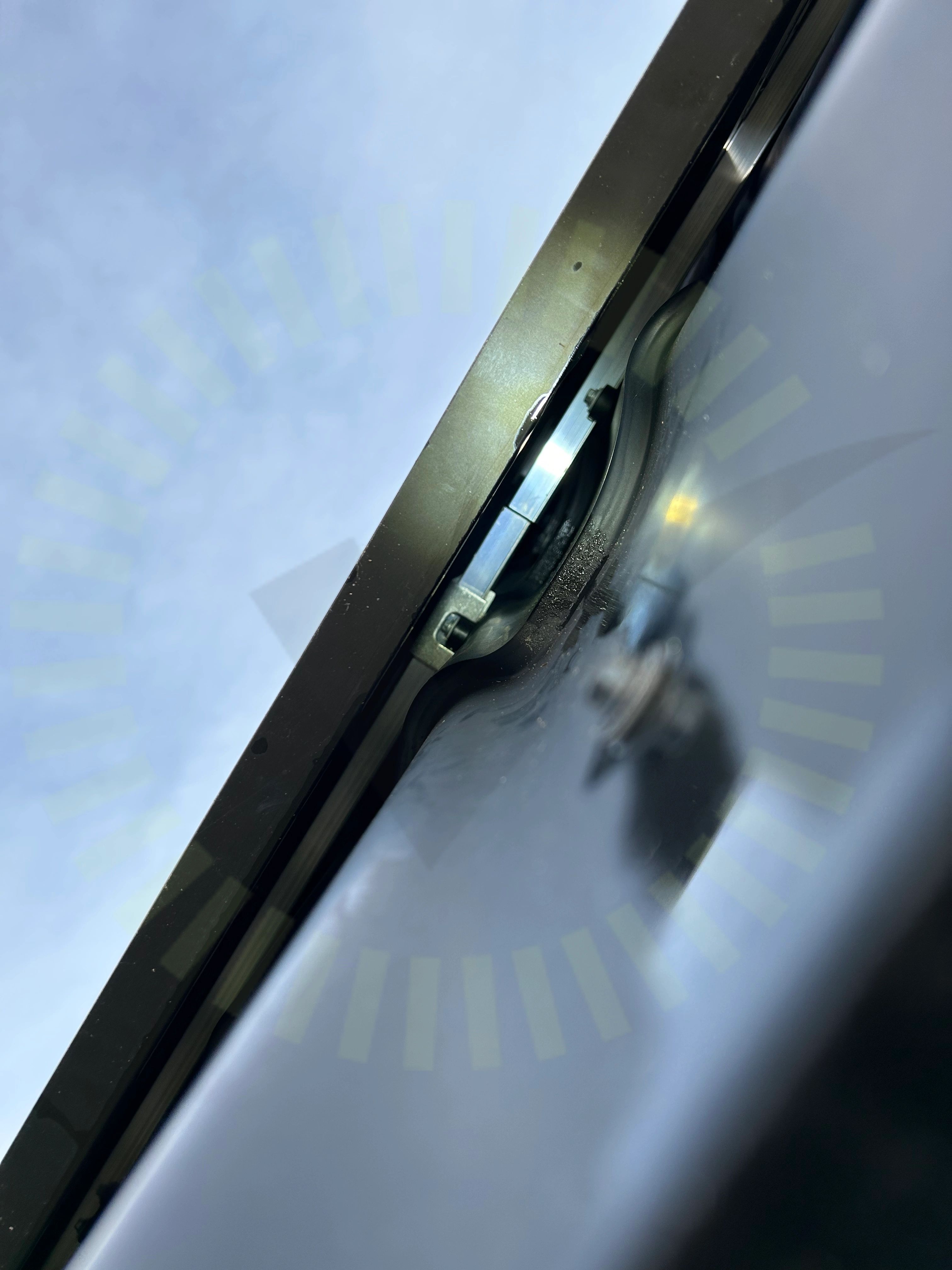

3.2 Skenskarvar

Inte godkänd

Skenor ej jämnt fördelade över skenskarvar. Bult ligger felaktig på kanten av ena skenan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

Godkända kontrollpunkter

21/26

Använd skruv för klämma

Främmande material

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skruvar korrekt

Skydd

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

3/26

Råspontsinfästning

Takgenomföring

Takstolsinfästning

Plåttak, JA Solar: JAM54S30 (390-415)/MR

Anmärkningar

3/17

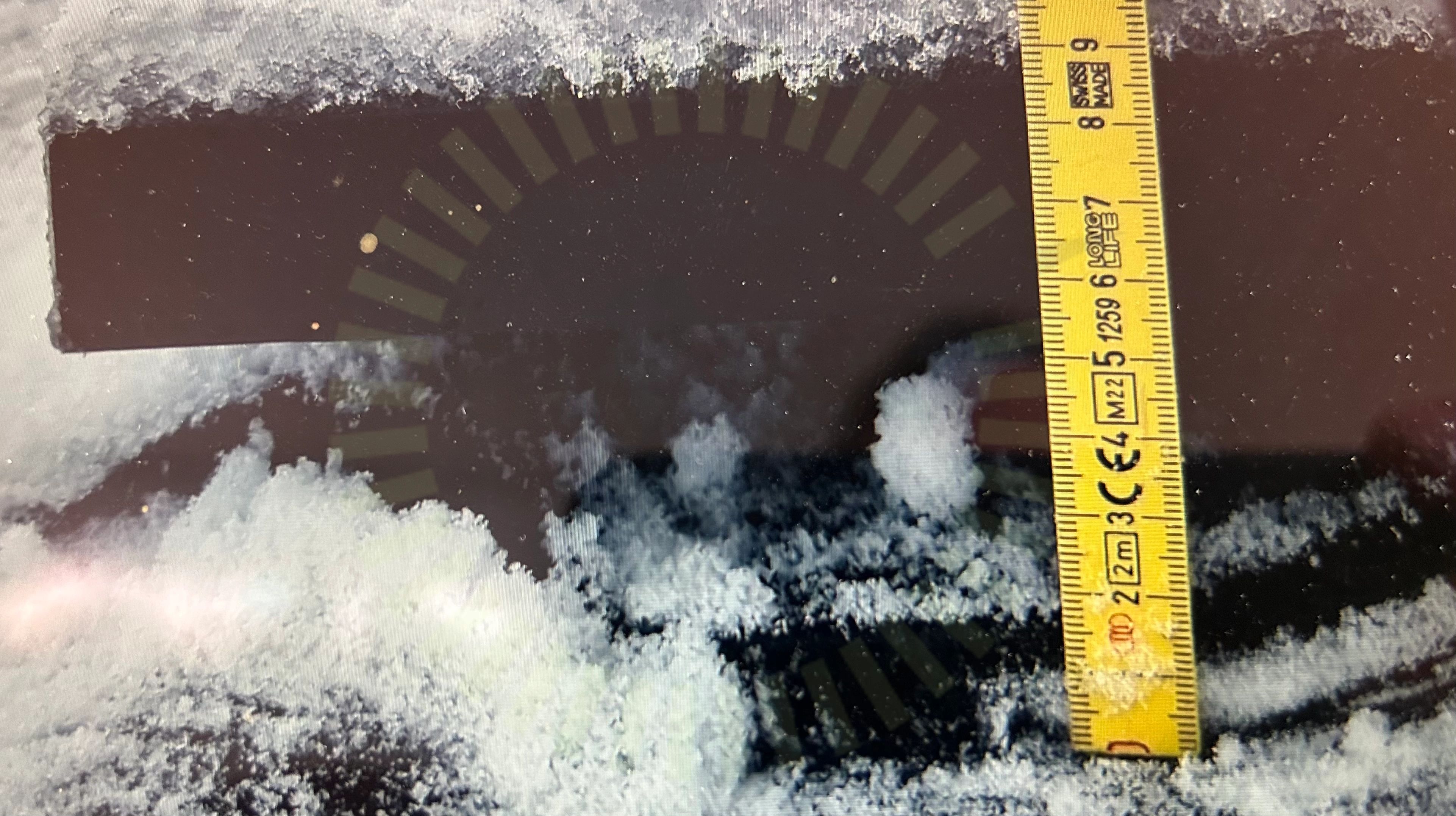

4.1 Avstånd till yta

Inte godkänd

Skenor för låga för vald panel. Panel kommer för nära tak.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

4.2 Klämmornas placering

Inte godkänd

Fel avstånd på panelfästen 9cm

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

4.3 Klämmornas överlappning

Inte godkänd

Panelfäste fel monterat

Godkända kontrollpunkter

13/17

Avstånd till havet

Dräneringshål

Föremål mot bakstycke

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Plåttak, K2: SpeedRail

Anmärkningar

8/18

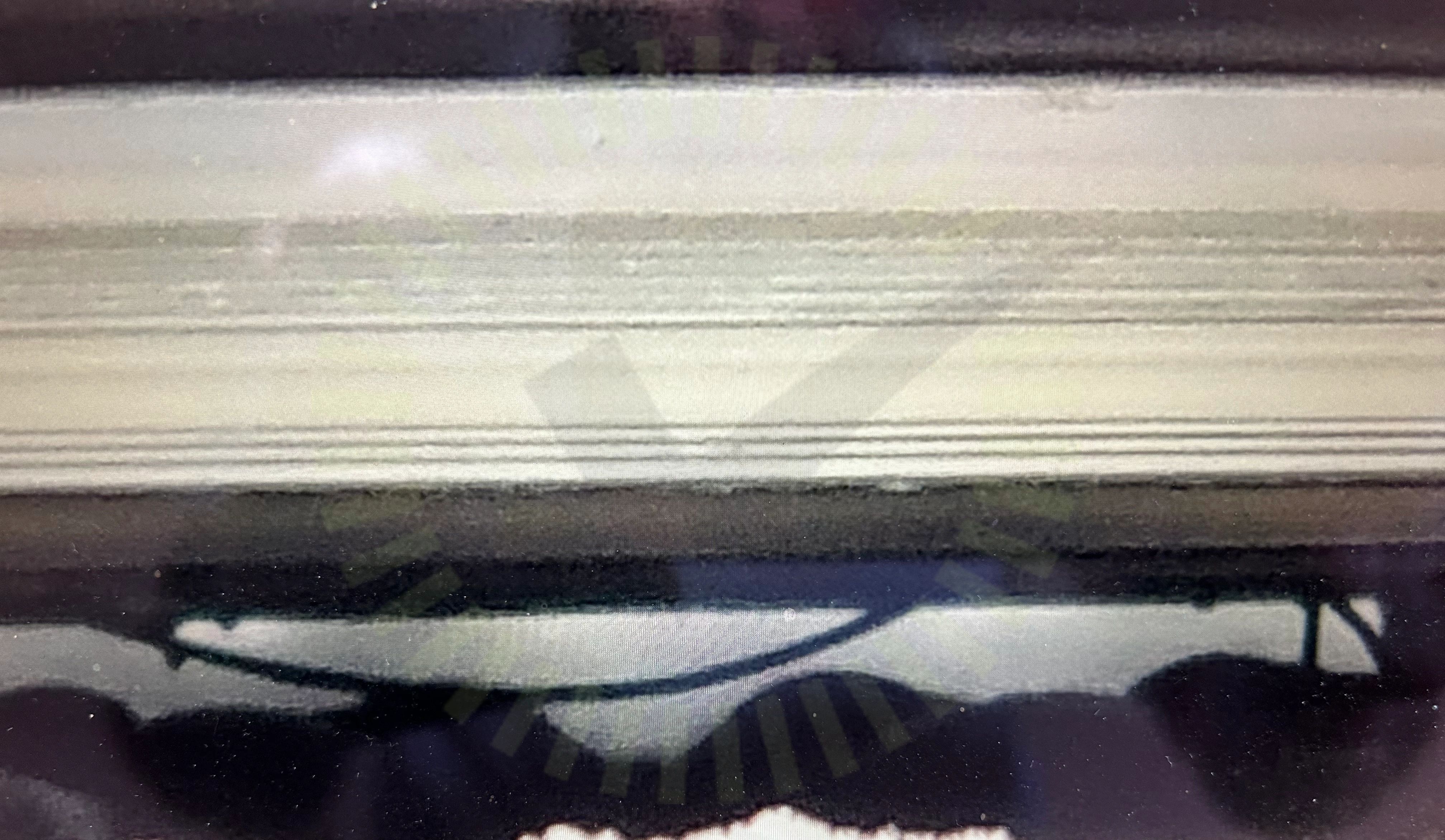

5.1 Kabeluppfästning

Inte godkänd

Kablar under panelerna ej uppfästa korrekt.

SS 436 40 00 (712.521.101 och 522.8.4)

5.2 Skenskarvar

Inte godkänd

Skenskarv saknas.

Tillverkarens anvisningar

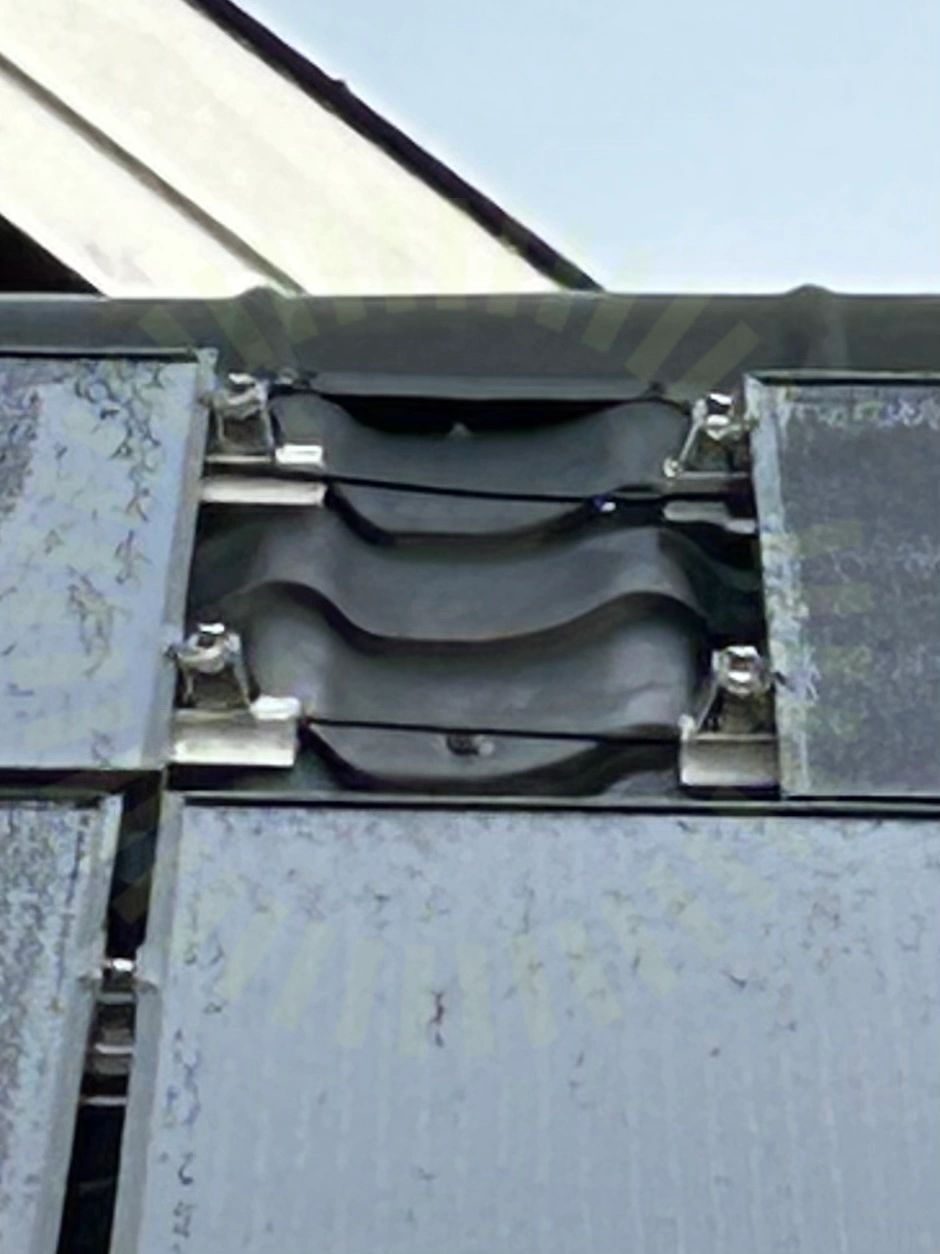

5.3 Skydd

Inte godkänd

Skydd saknas på kabel på tak

5.4 Snö- och Vindlastberäkning

Inte godkänd

Takplåten är i verkligheten inte utformad som beskrivet i lastberäkningen.

Tillverkarens montageanvisningar

5.5 Skenornas infästning

Inte godkänd

Skruvar är inte korrekt åtdragna

Tillverkarens anvisningar

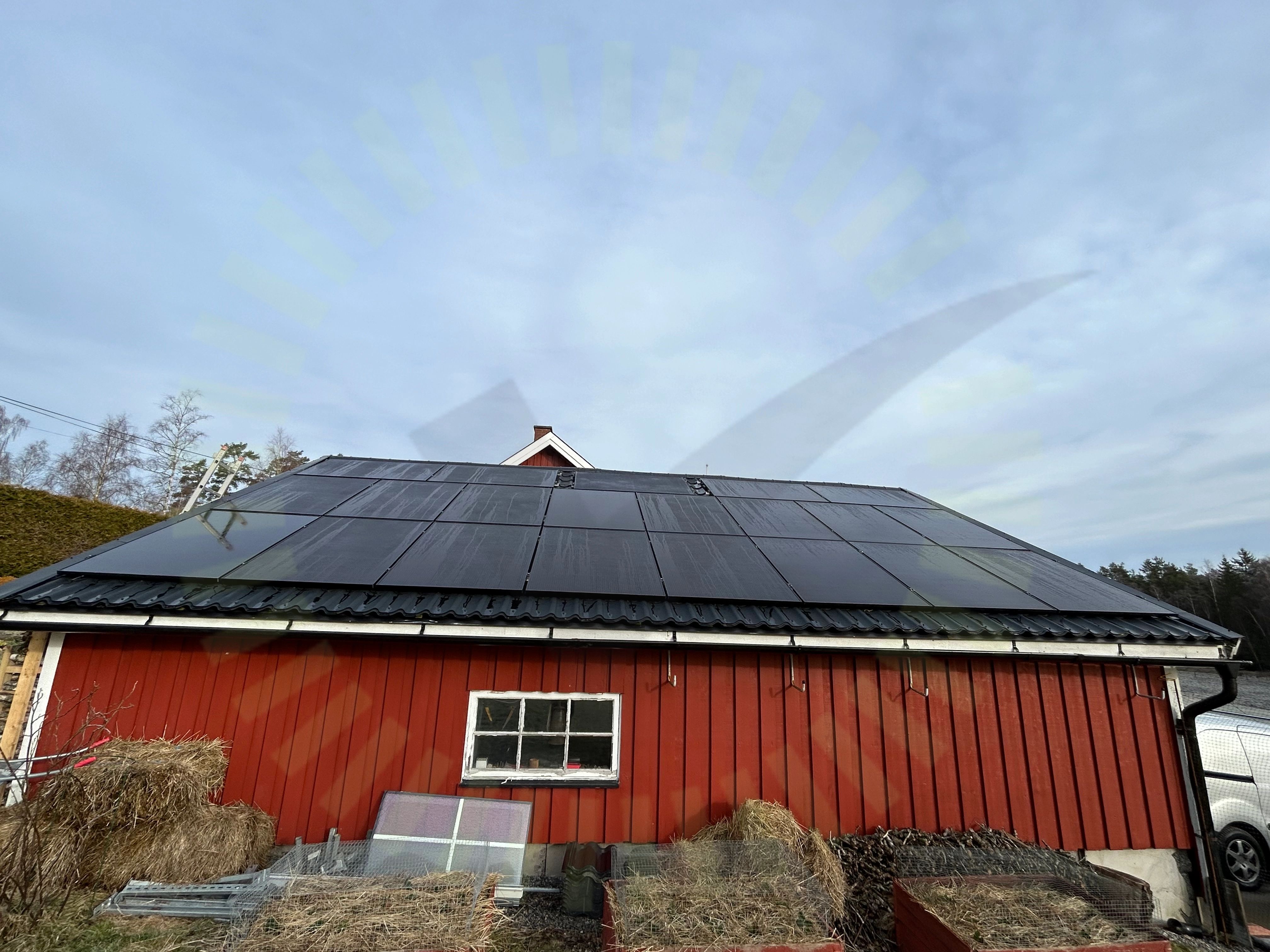

5.6 Termisk brytpunkt

Inte godkänd

Panelerna följer inte dispositionen i lastberäkningen. Saknas delning av skenor vid 7 paneler.

Tillverkarens anvisningar

5.7 Toppens bredd

Inte godkänd

Takplåten är inte lämplig för det valda systemet. Systemet kräver en plan yta om 22mm för infästningarna att monteras på.

Tillverkarens anvisningar

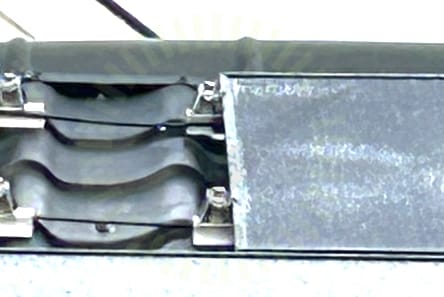

5.8 Ändklämmor

Inte godkänd

För lite skena sticker ut för att ändklämmor ska sitta korrekt.

Godkända kontrollpunkter

9/18

Främmande material

Mittklämmor

Shims

Skador

Skarp kant

SpeedLock

Taklutning

Tjocklek

Väderbeständigt material

Ej tillgängligt vid besiktning

1/18

Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

6/31

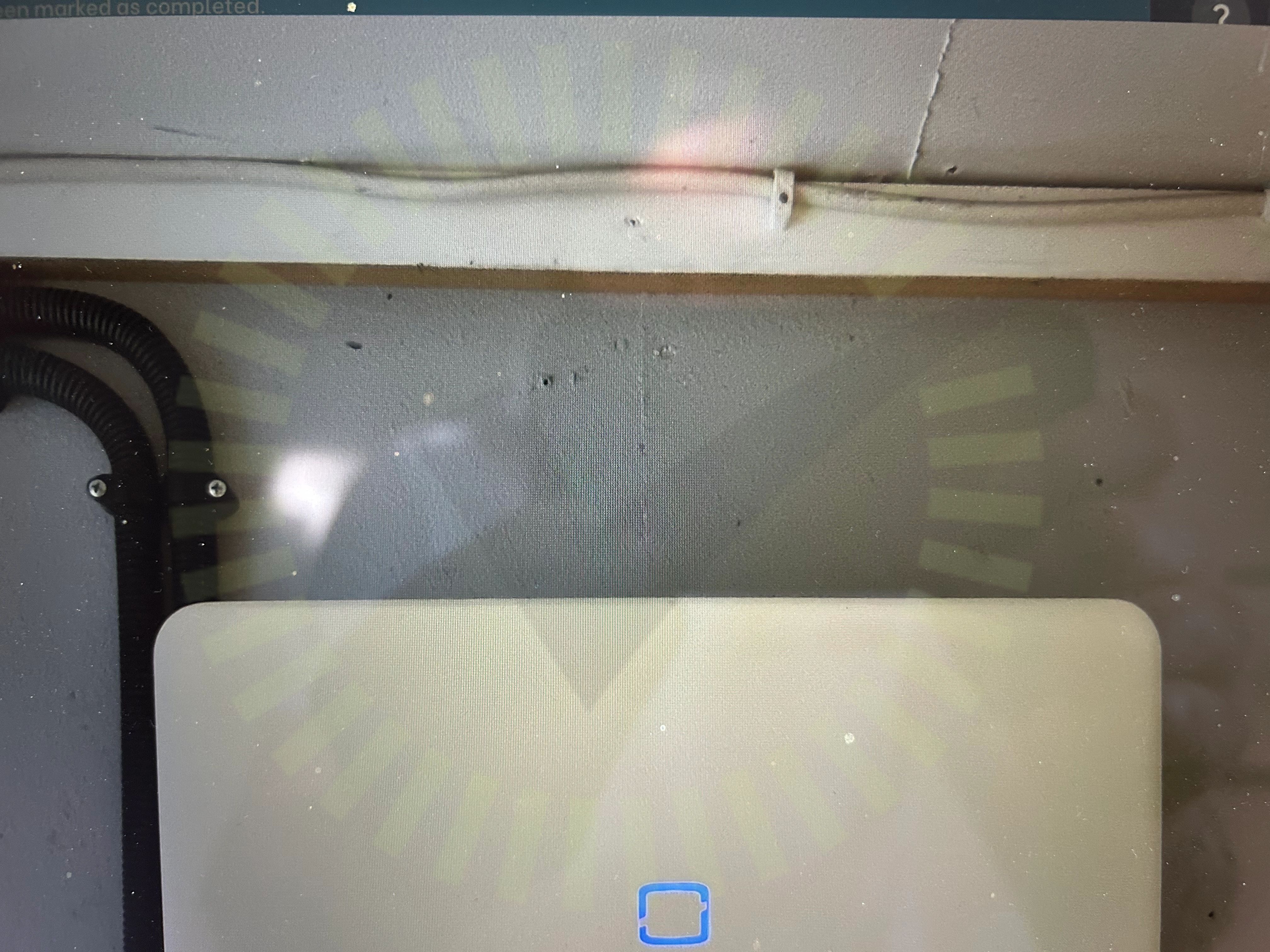

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren sitter för nära tak

SG3.0-20RT-UEN-Ver18-202212, Sida 22

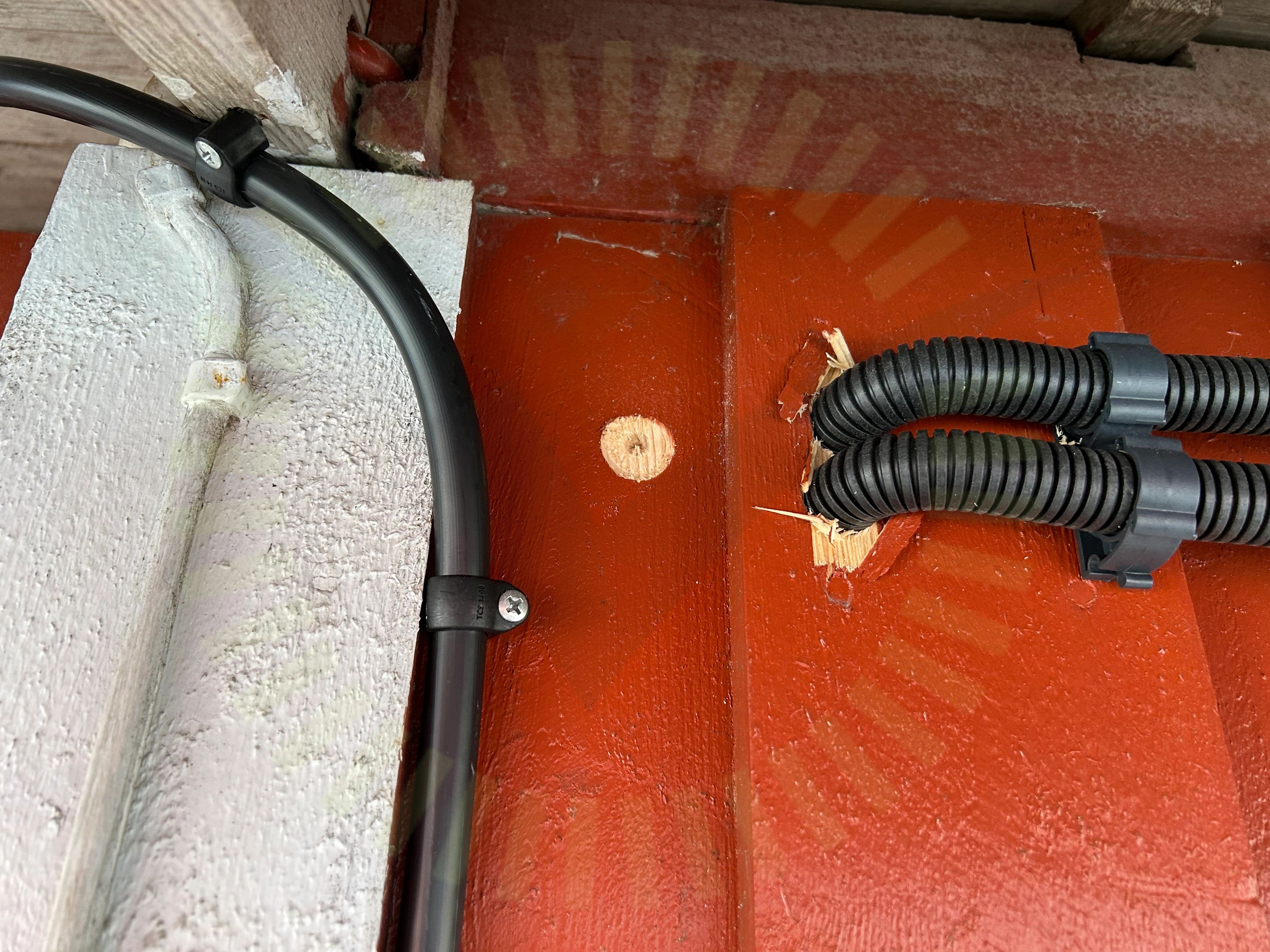

8.2 DC Genomföringar

Inte godkänd

Genomförning ej tätat

SS 436 40 00 (527.2.1)

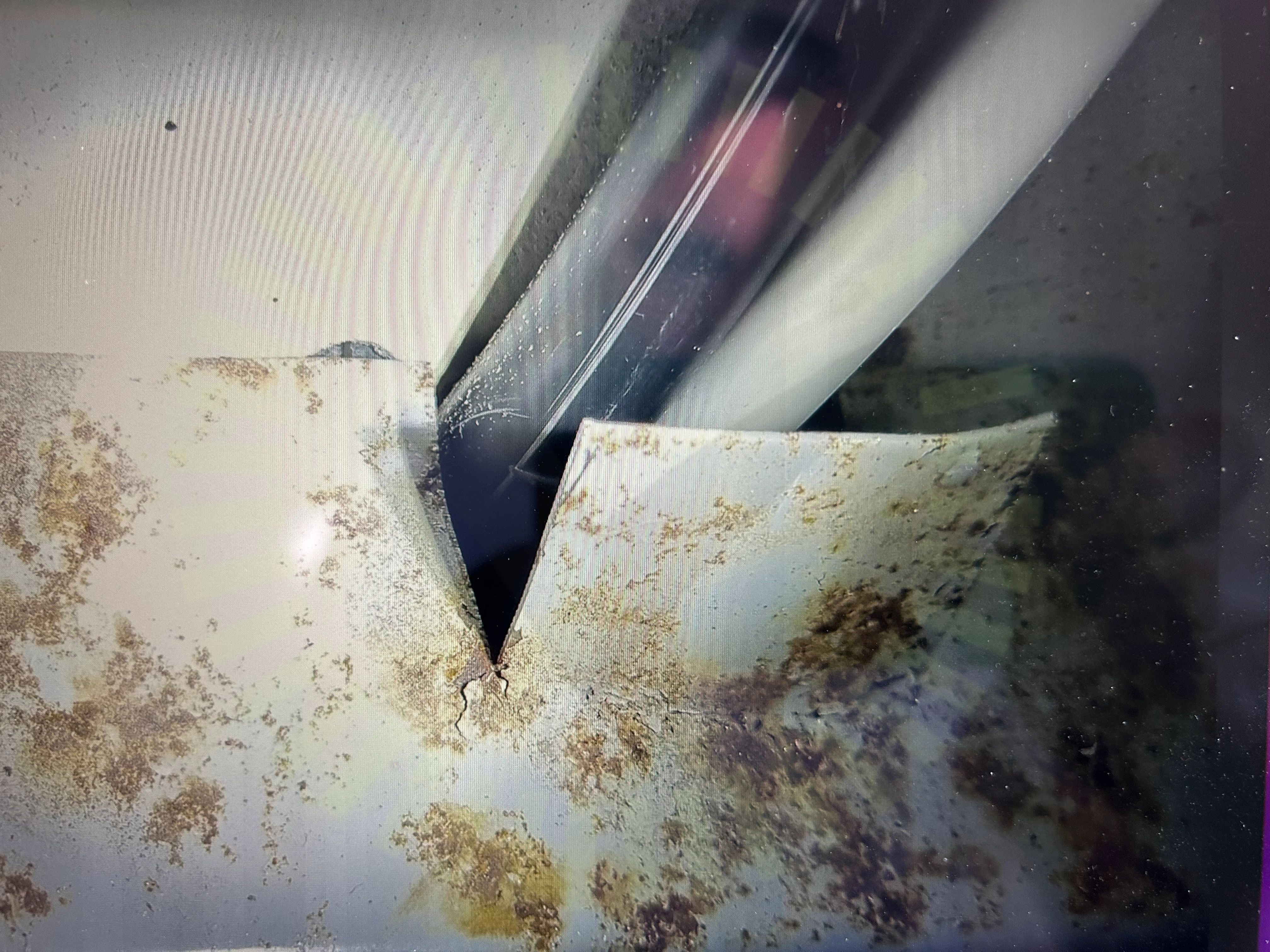

8.3 AC kablage skarp kant

Inte godkänd

Vass kant i fasdskåp

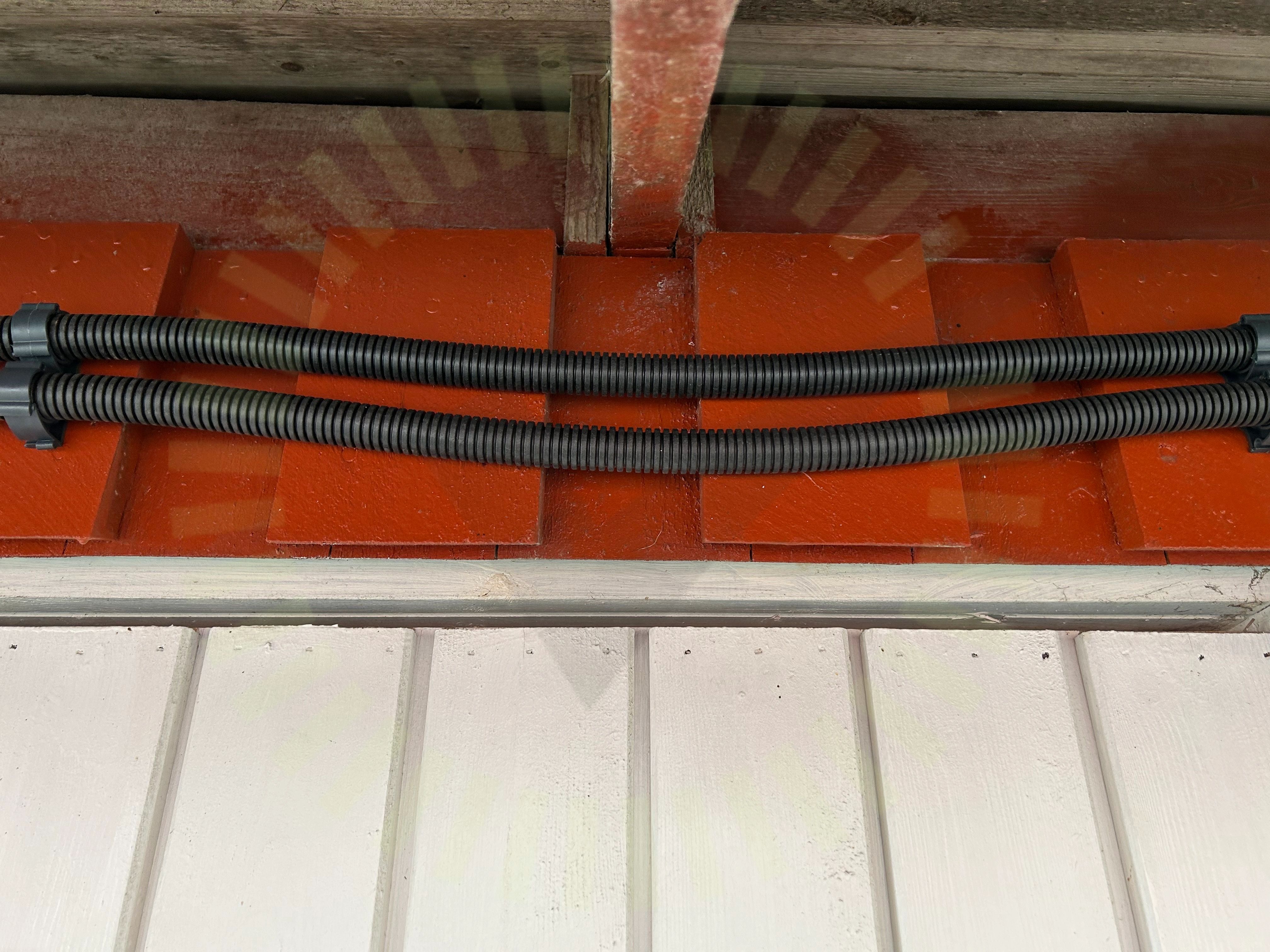

8.4 DC Kablage förläggning

Inte godkänd

Kabel/slang hänger för långt avstånd mellan klammer

SS 436 40 00 (522.8.4)

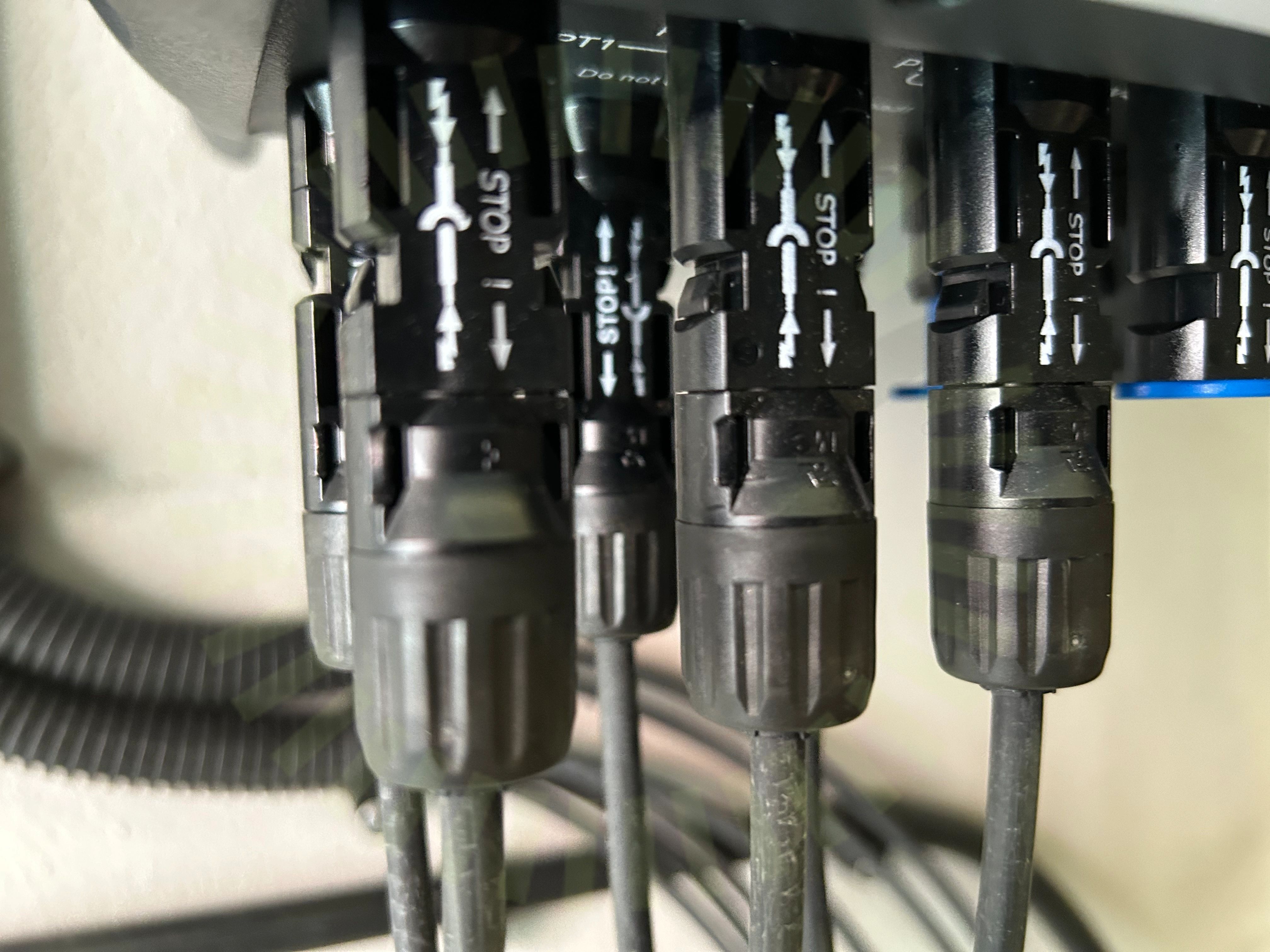

8.5 DC Kontakter

Inte godkänd

Kontakter är bottnade

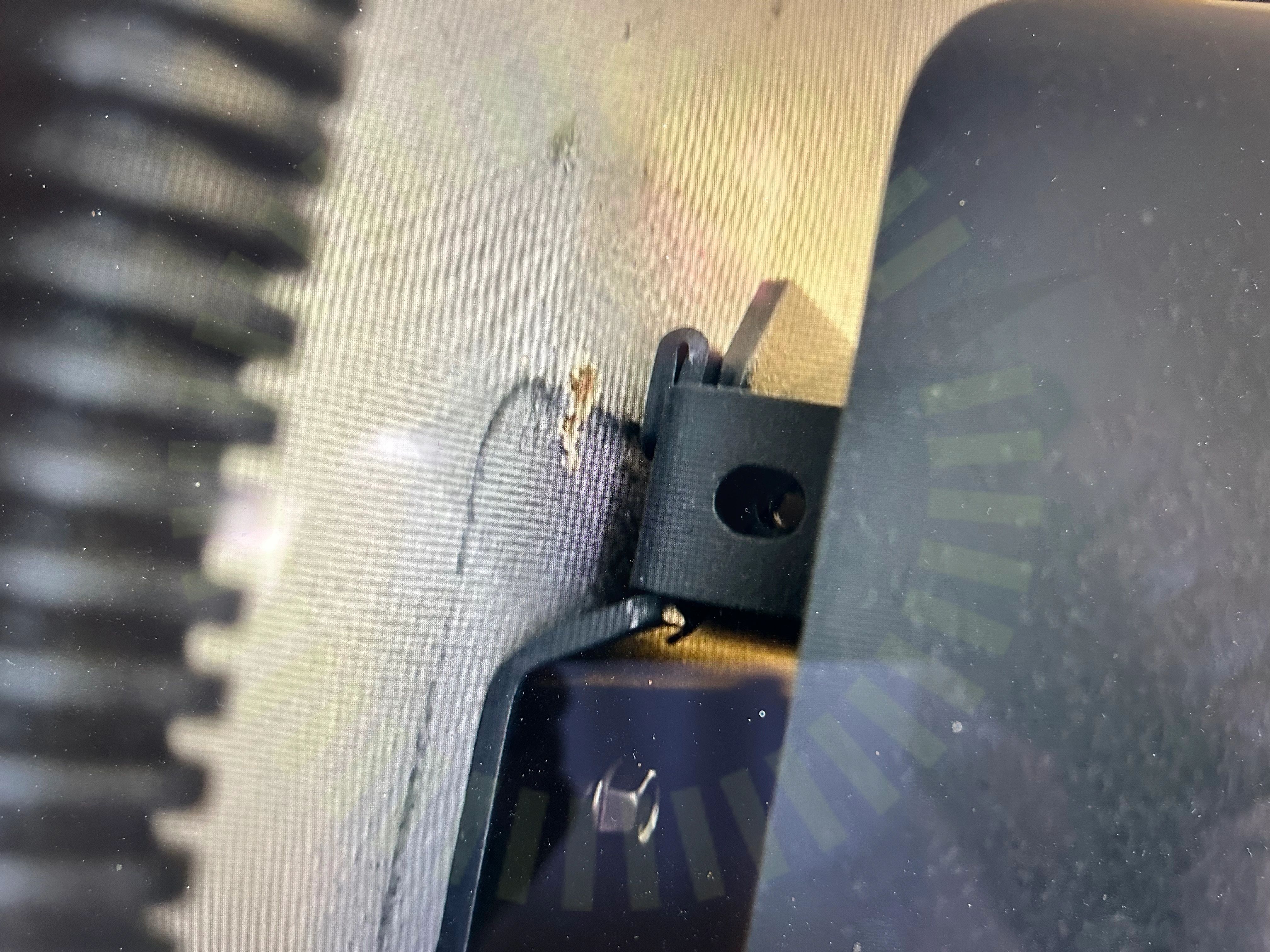

8.6 Fastsäkring av produkt

Inte godkänd

Skruv saknas

SG3.0-20RT-UEN-Ver18-202212, Sida 18

Godkända kontrollpunkter

25/31

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

Bakomliggande material

DC Kablage egenskaper

DC Kablage skada

DC Kablage skydd

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Ledare fastspända

Märkning

Placering

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
