Besiktningsrapport

9.4

Installation av

SO Solkraft AB

Datum

25 oktober 2024

Ort

Älvsjö, Stockholms län

Underliggande takpanna

Fastsäkring av produkt

Väderbeständigt material

Skenornas infästning

94% godkända

6% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

Weland Stål: Råspont

Montagesystem

Weland Stål: Papptak

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Undercentral

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (5)Garagetak, Trina: TSM-NEG9RC.27, Trina: TSM-NEG9RC.27 (14)Garagetak, Weland Stål: Papptak (23)Smartmätare (6)Undercentral (6)Varselmärkning (4)Villatak , Weland Stål: Råspont (20)Villatak, Trina: TSM-NEG9RC.27, Trina: TSM-NEG9RC.27 (14)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Garagetak, Trina: TSM-NEG9RC.27, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Garagetak, Weland Stål: Papptak

Anmärkningar

3/23

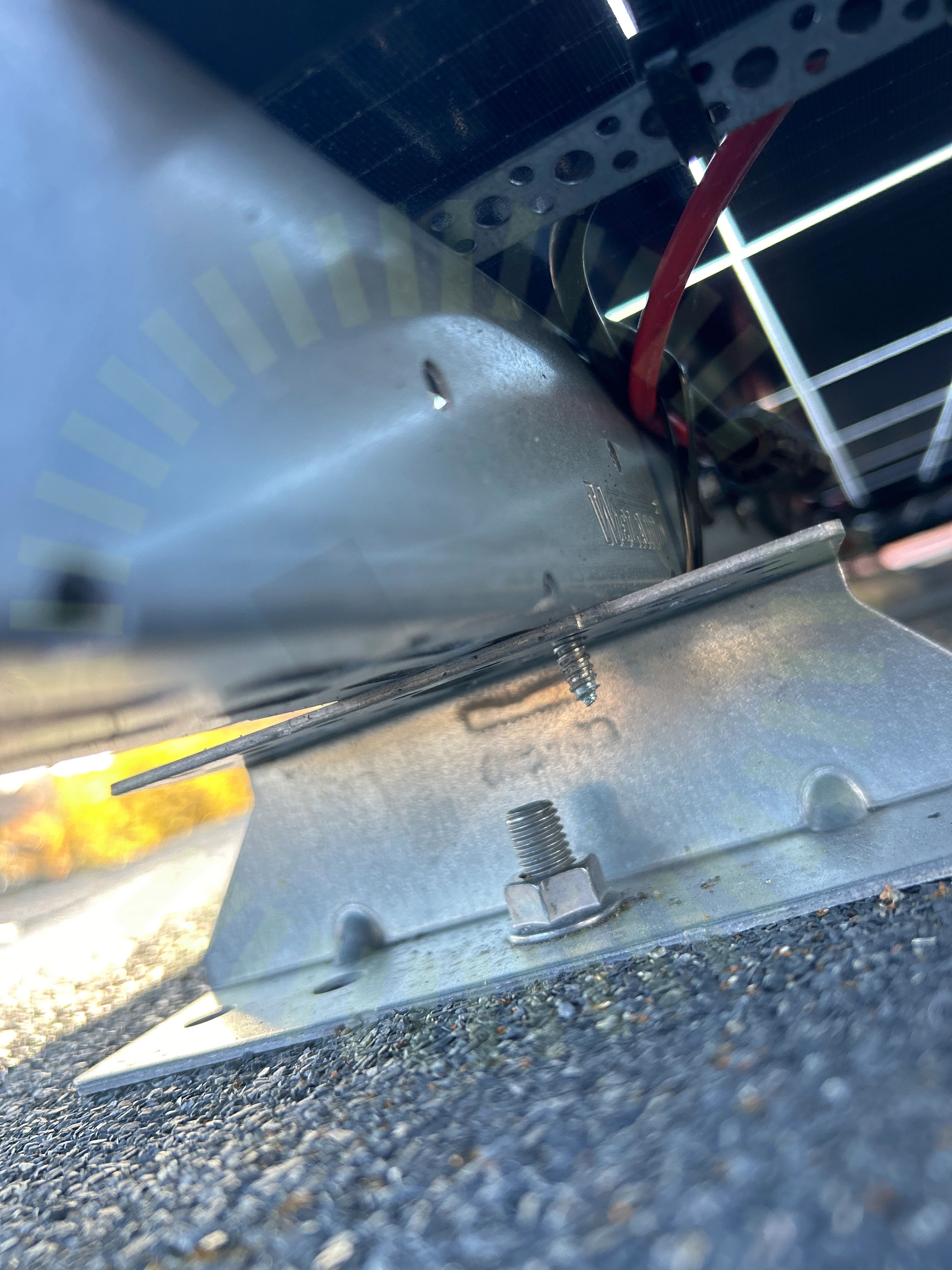

4.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MA5103 Sid 1 (2) | Version 7 - 230914

4.2 CC infästningar

Inte godkänd

Korrekt underlag för infästningarnas avstånd saknas.

MA5103 Sid 1 (2) | Version 7 - 230914

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taklutning samt fel taktyp.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/23

Använd tätskiktsduk

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas överhäng

Skenskarvar

Stödplatta

Stödplattans montering

Stödplattans placering

Svetsning av papp

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/23

Infästning i råspont

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Undercentral

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Ej tillgängligt vid besiktning

1/6

Femledarsystem

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Villatak , Weland Stål: Råspont

Anmärkningar

1/20

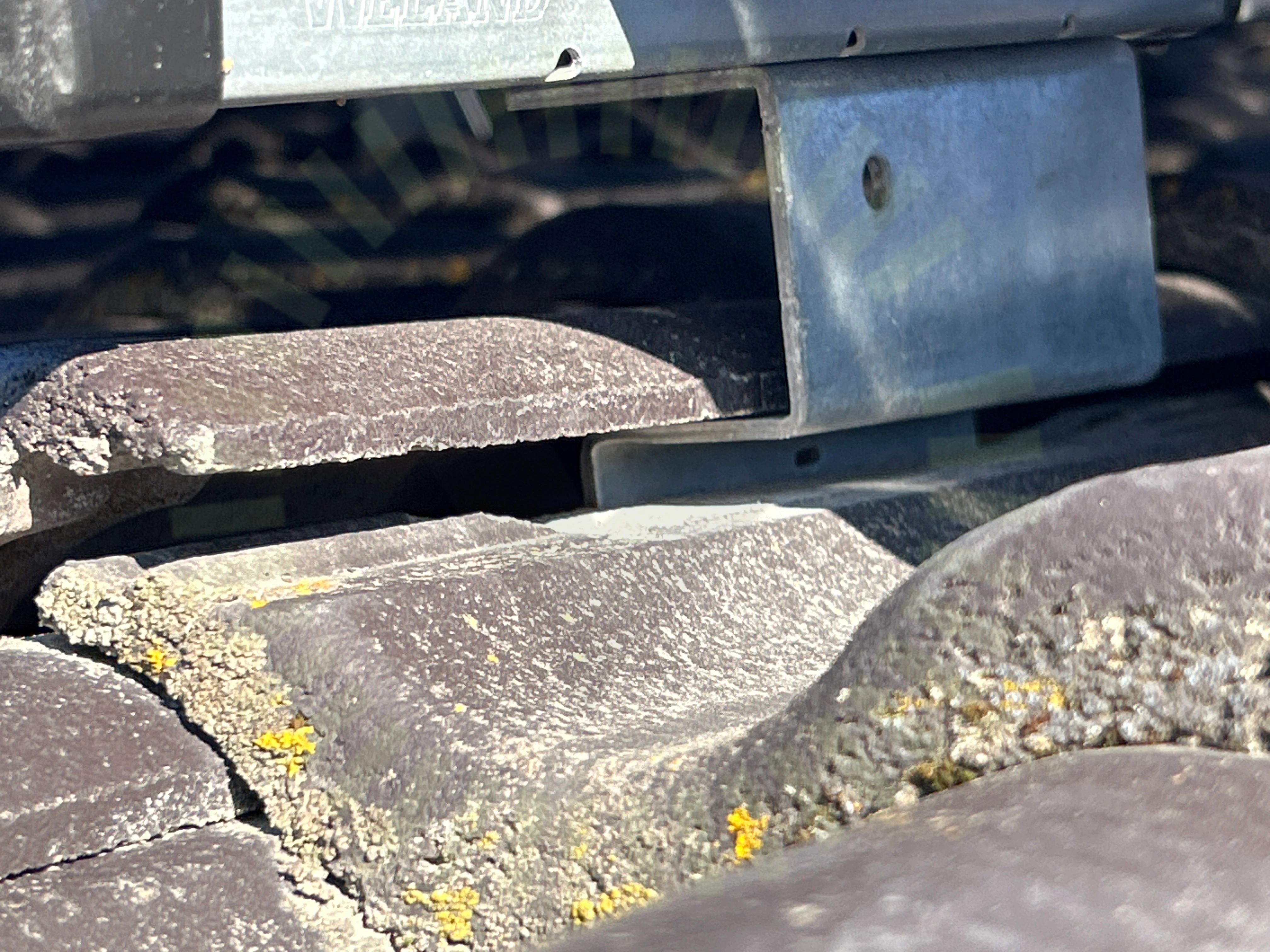

8.1 Underliggande takpanna

Inte godkänd

Infästningar har inte korrekt avstånd till underliggande takpanna, skapar påtagliga glipor mellan takpannor.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/20

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Villatak, Trina: TSM-NEG9RC.27, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Växelriktare

Anmärkningar

3/37

10.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

10.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad.

SigenStor Home Installation Guide Version: 02, Sida 10-11 och 17-18

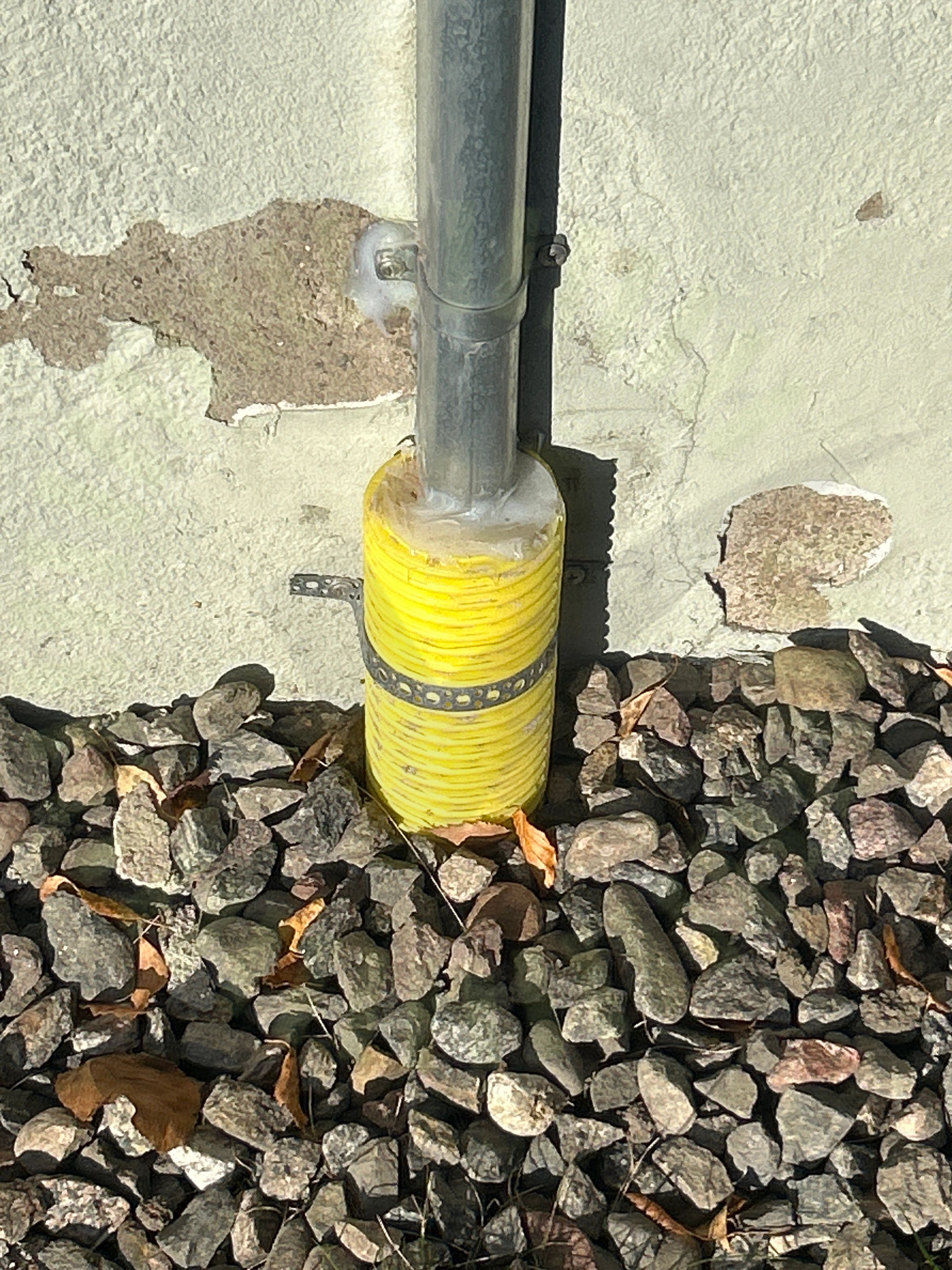

10.3 Väderbeständigt material

Inte godkänd

Ej UV-beständigt markrör ligger expoinerat för solljus.

Godkända kontrollpunkter

33/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Genomföringar
